AUSSTATTUNG
97
ABLAGEMÖGLICHKEITEN FÜR DEN FAHRER
Staufach
Enthält spezielle Ablagen zur Aufbe-
wahrung der Borddokumente, ...

 Um den Behälter zu öffnen, ziehen
Sie am Griff und kippen Sie das
Staufach an.
BELEUCHTETES HANDSCHUHFACH
Im Handschuhfach befi nden sich
Ablagen, Audioanschlüsse für einen trag-
baren Player, ein SIM-Karteneinschub
(in Verbindung mit WIP Com 3D), ...

 Heben Sie den Griff an, um das
Handschuhfach zu öffnen.
Die Beleuchtung schaltet sich beim Öff-
nen des Deckels ein.
SONNENBLENDE
Schutz gegen das von vorn oder seitlich
einfallende Sonnenlicht mit beleuch-
tetem Make-Up-Spiegel

 Öffnen Sie bei eingeschalteter Zün-
dung die Abdeckklappe, der Spiegel
wird automatisch beleuchtet.
An der Sonnenblende befi ndet sich
auch ein Kartenhalter.
Kartenhalter
Ermöglichen beispielsweise das Auf-
bewahren eines Mauttickets oder einer
Parkkarte.
Münzfach
Ablagefach
Um einen tragbaren Player
anzuschließen oder eine SIM-
Karte einzulegen siehe Abschnitt
"Audioanlage und Telematik".

AUSSTATTUNG
99
Um jedes Blockieren des Pe-
dalwerks zu vermeiden:
-
benutzen Sie bitte nur Teppichschoner,
die auf die im Fahrzeug vorhande-
nen Befestigungen passen; diese
Befestigungen müssen grundsätzlich
verwendet werden,
- legen Sie niemals mehrere Tep-
pichschoner übereinander.
TEPPICHSCHONER
Abnehmbare Fußmatte zum Schutz
des Teppichbelags gegen Schmutz von
außen.
Wieder anbringen
Um den Teppichschoner auf der Fah-
rerseite wieder anzubringen:

 bringen Sie den Teppichschoner in
die richtige Position,

 setzen Sie die Befestigungen unter
Druck ein,

 vergewissern Sie sich, dass der
Teppichschoner richtig befestigt ist.
Anbringen
Benutzen Sie, wenn Sie den Teppichschoner
zum ersten Mal anbringen, nur die in dem bei-
liegenden Beutel mitgelieferten Befestigungen.
Entfernen Um den Teppichschoner auf der Fah-
rerseite zu entfernen:

 schieben Sie den Sitz so weit wie
möglich zurück,

 lösen Sie die Befestigungen,

 entfernen Sie den Teppichschoner.
MULTIMEDIASYSTEM IM FOND
Multimediasystem für den Anschluss
von mobilen Geräten aller Art: Video-
iPod, Spielkonsolen, DVD-Player …
Es können zwei verschiedene Videoge-
räte mit Hilfe von Cinchsteckern (gelb)
angeschlossen werden.
Die Bildwiedergabe erfolgt über zwei
in die Kopfstützen integrierte 7''-Bild-
schirme.
Es können zwei verschiedene Audio-
geräte mit Hilfe von Cinchsteckern (rot
und weiß) angeschlossen werden.
Die Tonwiedergabe erfolgt über zwei draht-
lose Bluetooth-Kopfhörer mit wieder auf-
ladbaren Batterien.
Mit Hilfe eines 12V-Ladegerätes mit
zwei Anschlüssen können die beiden
Kopfhörer gleichzeitig wieder aufgela-
den werden.
Außerdem besteht die Möglichkeit, ei-
nen dritten Kopfhörer über Bluetooth
anzuschließen.
Jeder Bildschirm kann mit einer Schutz-
hülle abgedeckt werden.

AUSSTATTUNG
97
ABLAGEMÖGLICHKEITEN FÜR DEN FAHRER
Staufach
Enthält spezielle Ablagen zur Aufbe-
wahrung der Borddokumente, ...

 Um den Behälter zu öffnen, ziehen
Sie am Griff und kippen Sie das
Staufach an.
BELEUCHTETES HANDSCHUHFACH
Im Handschuhfach befi nden sich
Ablagen, Audioanschlüsse für einen trag-
baren Player, ein SIM-Karteneinschub
(in Verbindung mit WIP Com 3D), ...

 Heben Sie den Griff an, um das
Handschuhfach zu öffnen.
Die Beleuchtung schaltet sich beim Öff-
nen des Deckels ein.
SONNENBLENDE
Schutz gegen das von vorn oder seitlich
einfallende Sonnenlicht mit beleuch-
tetem Make-Up-Spiegel

 Öffnen Sie bei eingeschalteter Zün-
dung die Abdeckklappe, der Spiegel
wird automatisch beleuchtet.
An der Sonnenblende befi ndet sich
auch ein Kartenhalter.
Kartenhalter
Ermöglichen beispielsweise das Auf-
bewahren eines Mauttickets oder einer
Parkkarte.
Münzfach
Ablagefach
Um einen tragbaren Player
anzuschließen oder eine SIM-
Karte einzulegen siehe Abschnitt
"Audioanlage und Telematik".

AUSSTATTUNG
99
Um jedes Blockieren des Pe-
dalwerks zu vermeiden:
-
benutzen Sie bitte nur Teppichschoner,
die auf die im Fahrzeug vorhande-
nen Befestigungen passen; diese
Befestigungen müssen grundsätzlich
verwendet werden,
- legen Sie niemals mehrere Tep-
pichschoner übereinander.
TEPPICHSCHONER
Abnehmbare Fußmatte zum Schutz
des Teppichbelags gegen Schmutz von
außen.
Wieder anbringen
Um den Teppichschoner auf der Fah-
rerseite wieder anzubringen:

 bringen Sie den Teppichschoner in
die richtige Position,

 setzen Sie die Befestigungen unter
Druck ein,

 vergewissern Sie sich, dass der
Teppichschoner richtig befestigt ist.
Anbringen
Benutzen Sie, wenn Sie den Teppichschoner
zum ersten Mal anbringen, nur die in dem bei-
liegenden Beutel mitgelieferten Befestigungen.
Entfernen Um den Teppichschoner auf der Fah-
rerseite zu entfernen:

 schieben Sie den Sitz so weit wie
möglich zurück,

 lösen Sie die Befestigungen,

 entfernen Sie den Teppichschoner.
MULTIMEDIASYSTEM IM FOND
Multimediasystem für den Anschluss
von mobilen Geräten aller Art: Video-
iPod, Spielkonsolen, DVD-Player …
Es können zwei verschiedene Videoge-
räte mit Hilfe von Cinchsteckern (gelb)
angeschlossen werden.
Die Bildwiedergabe erfolgt über zwei
in die Kopfstützen integrierte 7''-Bild-
schirme.
Es können zwei verschiedene Audio-
geräte mit Hilfe von Cinchsteckern (rot
und weiß) angeschlossen werden.
Die Tonwiedergabe erfolgt über zwei draht-
lose Bluetooth-Kopfhörer mit wieder auf-
ladbaren Batterien.
Mit Hilfe eines 12V-Ladegerätes mit
zwei Anschlüssen können die beiden
Kopfhörer gleichzeitig wieder aufgela-
den werden.
Außerdem besteht die Möglichkeit, ei-
nen dritten Kopfhörer über Bluetooth
anzuschließen.
Jeder Bildschirm kann mit einer Schutz-
hülle abgedeckt werden.

261
1
2
3
4
06
Schließen Sie das mobile Abspielgerät (MP3/WMA-PlayA-Player…) über ein Klinke-/Cinch-Audiokabel an die Audiosteckdosen (wsen (weiß und rot, Typ Cinch) im Handschuhfach an.
Drücken Sie auf die Taste MUSIC und drücken Sie dann ein zweites Mal auf die Taste oder wählen Sie die Funktion "Musik-Menü" und drücken Sie zur Bestätigung auf das Einstellrad.
Wählen Sie das Musikmedium AUX und drücken Sie zur Bestätigung auf den Schalter. Die Wiedergabe startet automatisch.
Wählen Sie die Funktion "Externes Gerät" und drücken Sie auf das Einstellrad, um sie zu aktivieren.
EXTERNES GERÄT
Anzeige und Betätigung der Bedienungselemente erfo lg erfolgen über das mobile Gerät.

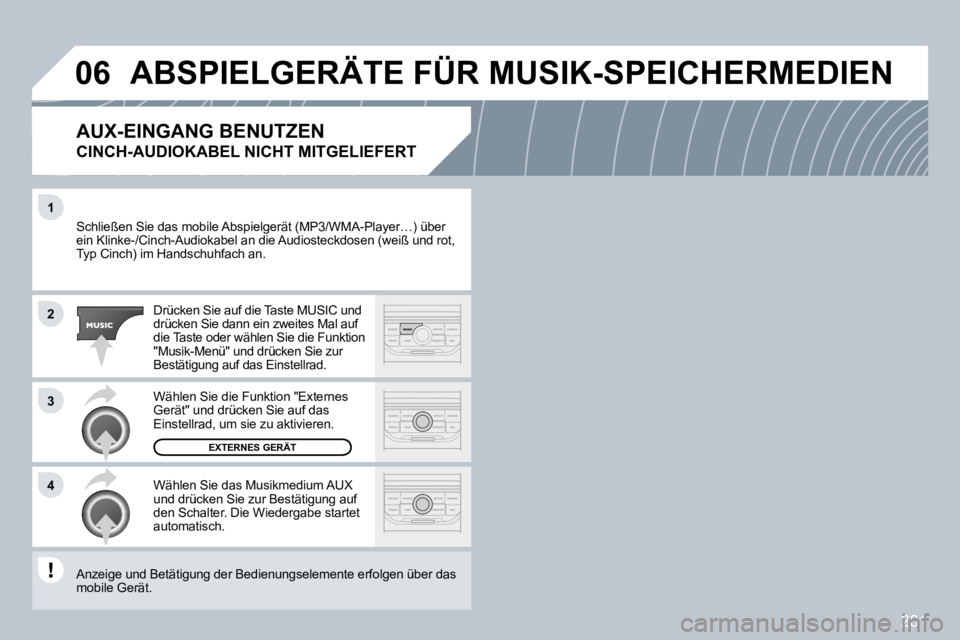

AUX-EINGANG BENUTZEN
CINCH-AUDIOKABEL NICHT MITGELIEFERT
ABSPIELGERÄTE FÜR MUSIK-SPEICHERMEDIEN

276
1
22
10101111
131314141515
33445566778899
1212

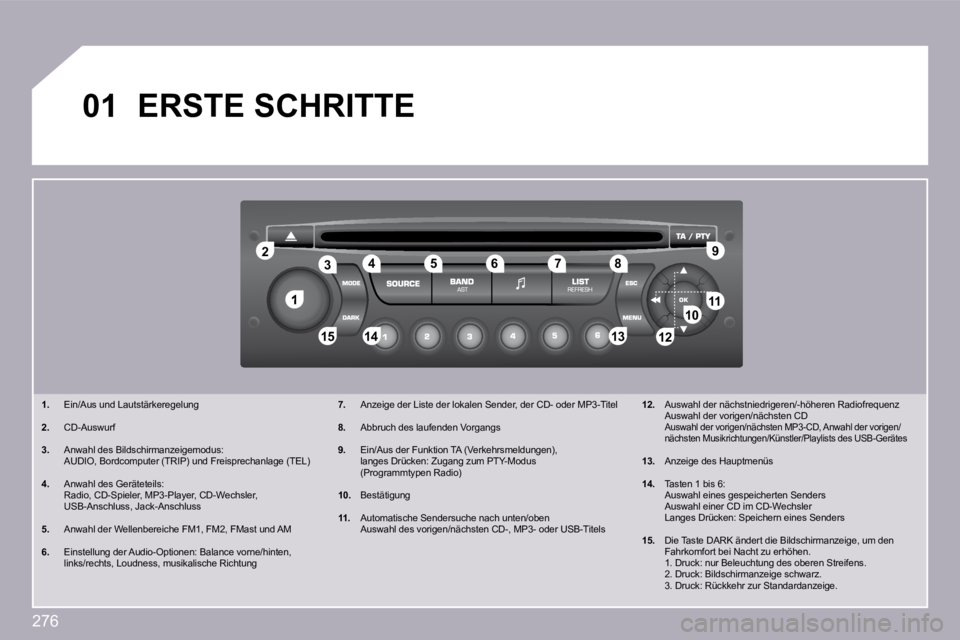

01 ERSTE SCHRITTE
1. Ein/Aus und Lautstärkeregelung
2. CD-Auswurf
3. Anwahl des Bildschirmanzeigemodus: AUDIO, Bordcomputer (TRIP) und Freisprechanlage (TEL)
4. Anwahl des Geräteteils: Radio, CD-Spieler, MP3-Player, CD-Wechsler, USB-Anschluss, Jack-Anschluss
5. Anwahl der Wellenbereiche FM1, FM2, FMast und AM
6. Einstellung der Audio-Optionen: Balance vorne/hinten, links/rechts, Loudness, musikalische Richtung
7. Anzeige der Liste der lokalen Sender, der CD- oder MP3-Titel
8. Abbruch des laufenden Vorgangs
9. Ein/Aus der Funktion TA (Verkehrsmeldungen), langes Drücken: Zugang zum PTY-Modus (Programmtypen Radio)
10. Bestätigung
11. Automatische Sendersuche nach unten/oben Auswahl des vorigen/nächsten CD-, MP3- oder USB-Ti tels
12. Auswahl der nächstniedrigeren/-höheren Radiofrequenz Auswahl der vorigen/nächsten CD Auswahl der vorigen/nächsten MP3-CD, Anwahl der vo rigen/nächsten Musikrichtungen/Künstler/Playlists des USB-Gerätes
13. Anzeige des Hauptmenüs
14. Tasten 1 bis 6: Auswahl eines gespeicherten Senders Auswahl einer CD im CD-Wechsler Langes Drücken: Speichern eines Senders
15. Die Taste DARK ändert die Bildschirmanzeige, um den Fahrkomfort bei Nacht zu erhöhen. 1. Druck: nur Beleuchtung des oberen Streifens. 2. Druck: Bildschirmanzeige schwarz. 3. Druck: Rückkehr zur Standardanzeige.

281
11
04
11
22
33

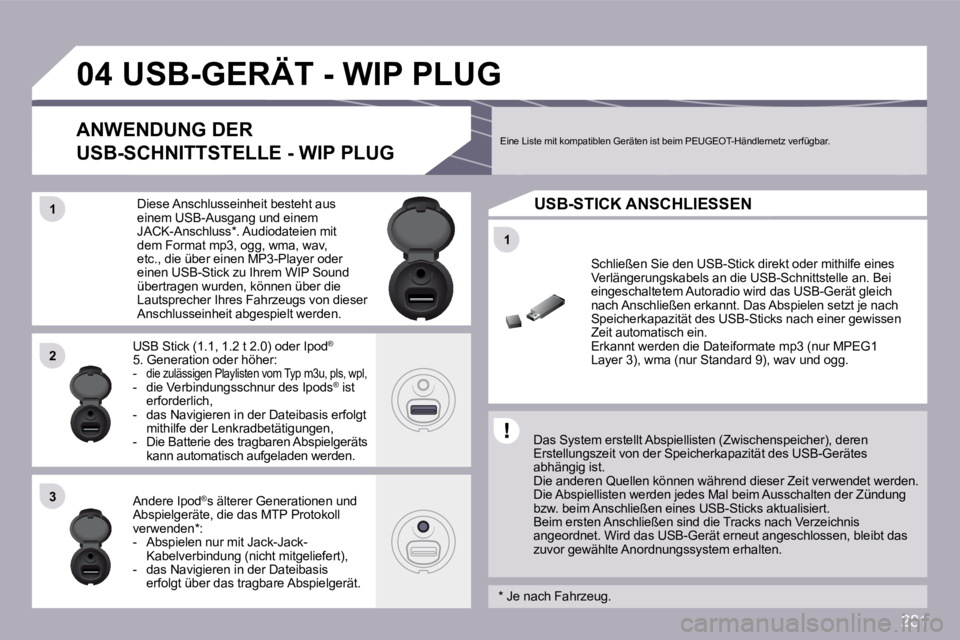

USB-GERÄT - WIP PLUG
Das System erstellt Abspiellisten (Zwischenspeicher), deren Erstellungszeit von der Speicherkapazität des USB-G erätes abhängig ist. Die anderen Quellen können während dieser Zeit verwendet werden. Die Abspiellisten werden jedes Mal beim Ausschalten der Zündung bzw. beim Anschließen eines USB-Sticks aktualisiert . Beim ersten Anschließen sind die Tracks nach Verze ichnis angeordnet. Wird das USB-Gerät erneut angeschlossen , bleibt das zuvor gewählte Anordnungssystem erhalten.
Schließen Sie den USB-Stick direkt oder mithilfe eines Verlängerungskabels an die USB-Schnittstelle an. Be i eingeschaltetem Autoradio wird das USB-Gerät gleich nach Anschließen erkannt. Das Abspielen setzt je nach Speicherkapazität des USB-Sticks nach einer gewisse n Zeit automatisch ein. Erkannt werden die Dateiformate mp3 (nur MPEG1 Layer 3), wma (nur Standard 9), wav und ogg.
Diese Anschlusseinheit besteht aus einem USB-Ausgang und einem JACK-Anschluss * . Audiodateien mit dem Format mp3, ogg, wma, wav, etc., die über einen MP3-Player oder einen USB-Stick zu Ihrem WIP Sound übertragen wurden, können über die Lautsprecher Ihres Fahrzeugs von dieser Anschlusseinheit abgespielt werden.
USB Stick (1.1, 1.2 t 2.0) oder Ipod ® 5. Generation oder höher: - die zulässigen Playlisten vom Typ m3u, pls, wpl, - die Verbindungsschnur des Ipods ® ist ®
erforderlich, - das Navigieren in der Dateibasis erfolgt mithilfe der Lenkradbetätigungen, - Die Batterie des tragbaren Abspielgeräts kann automatisch aufgeladen werden.
Andere Ipod ® s älterer Generationen und ®
Abspielgeräte, die das MTP Protokoll verwenden * : - Abspielen nur mit Jack-Jack-Kabelverbindung (nicht mitgeliefert), - das Navigieren in der Dateibasis erfolgt über das tragbare Abspielgerät.
Eine Liste mit kompatiblen Geräten ist beim PEUGEOT-Händlernetz verfügbar. ANWENDUNG DER
USB-SCHNITTSTELLE - WIP PLUG
USB-STICK ANSCHLIESSEN
* Je nach Fahrzeug.

AUSSTATTUNG
Jeder Bildschirm kann mit einer
Schutzhülle abgedeckt werden.
MULTIMEDIA-SYSTEM IM FOND
Multimedia-System für den Anschluss
von mobilen Geräten aller Art: Video-
iPod, Spielkonsolen, DVD-Player… Es können zwei verschiedene

Audiogeräte mit Hilfe von
Cinchsteckern (rot und weiß)
angeschlossen werden.
Die Tonwiedergabe erfolgt
über zwei drahtlose Bluetooth-
Kopfhörer mit wieder aufl ad-
baren Batterien.
Mit der Taste A/B können
Sie den Kopfhörer mit dem Bildschirm
verbinden: A linke Seite, B rechte Seite.
Die Bildwiedergabe erfolgt
über zwei in die Kopfstützen
integrierte 7''-Bildschirme.
Es können zwei verschiedene

Videogeräte mit Hilfe von
Cinchsteckern (gelb) ange-
schlossen werden. Mit Hilfe eines 12 V-Ladegerätes mit zwei
Anschlüssen können die beiden Kopfhörer
gleichzeitig wieder aufgeladen werden.
Außerdem besteht die Möglichkeit, einen
dritten Kopfhörer über Bluetooth anzu-
schließen.
Inbetriebnahme


Schließen Sie Ihr tragbares Gerät
bei laufendem Motor an die
Cinchstecker an (z.B. AV1 links).

 Drücken Sie auf den Ein-/Ausschalter
(ON/OFF) des Systems, die betref-
fende Kontrollleuchte und die AV1-
Kontrollleuchten schalten sich ein.

 Drücken Sie einmal lang auf den Ein-
/Ausschalter (ON/OFF) des Kopfhörers,
die betreffende Kontrollleuchte blinkt blau.

 Drücken Sie einmal lang auf den Ein-/
Ausschalter (ON/OFF) des Systems, die
Verbindung zum Kopfhörer ist hergestellt,
wenn die blauen Kontrollleuchten der
Kopfhörers und des Systems (in Form von
Kopfhörern) ununterbrochen leuchten.

 Drücken Sie auf den Ein-/Ausschalter
(ON/OFF) der Bildschirme, wenn Sie
über ein Video-Medium verfügen.

 Starten Sie die Wiedergabe Ihres mo-
bilen Geräts.
Wenn Ihr Sitz zum Tisch umgeklappt ist,
ziehen Sie die Kopfstütze heraus, damit
der Bildschirm nicht beschädigt wird:
- Lösen Sie die Schutzmanschette.
- Klemmen Sie den Steckverbinder ab.
- Heben Sie die Kopfstütze an.
