2009.5. PEUGEOT 3008 Betriebsanleitungen (in German)

129
Die elektrische Feststellbremse verfügt
über zwei Funktionsarten:
- Automatisches Anziehen/Lösen
Das Anziehen erfolgt automatisch bei Motorstillstand, das Lösen er-
folgt automatisch, wenn sich das
Fahrzeug in Bewegung setzt (stan-
dardmäßig aktiviert),
- Manuelles Anziehen/Lösen
Das manuelle Anziehen/Lösen der Feststellbremse ist durch Anziehen
der Betätigung A möglich.
FESTSTELLBREMSE
Die Deaktivierung wird bei
niedrigen Temperaturen (Frost)
und beim Abschleppen (Panne,
Wohnwagen, etc.) empfohlen.
Programmierung des Modus
Das automatische Anziehen der Bremse bei
Ausschalten des Motors und das automatische
Anziehen der Bremse bei beginnender Fahr-
zeugbewegung können deaktiviert werden.
Wenn diese Kontrollleuchte im
Kombiinstrument aufl euchtet,
ist der automatische Modus
deaktiviert. Die Aktivierung/Deaktivierung
erfolgt über das Konfi gura-
tionsmenü, siehe Abschnitt
"Multifunktionsbildschirme".
Das Anziehen und Lösen der Feststell-
bremse erfolgt dann manuell. Wird bei
nicht angezogener Feststellbremse die
Fahrertür geöffnet, ertönt ein akustisches
Signal und eine Meldung wird angezeigt.

130
Zum Anziehen der Feststellbremse bei Fahr-
zeugstillstand mit laufendem oder ausgeschal-
tetem Motor die Betätigung A anziehen.
Das Anziehen der Feststellbremse wird fol-
gendermaßen angezeigt:
- Durch Einschalten der Brems-
kontrollleuchte und der Kontroll-
leuchte P an der Betätigung A ,
- durch Anzeige der Meldung
"Feststellbremse angezogen".
Bei Öffnen der Fahrertür mit laufendem
Motor zeigt ein Signalton und eine Mel-
dung an, dass die Feststellbremse nicht
angezogen ist. Dies gilt nicht, wenn sich
bei einem Automatikgetriebe der Wähl-
hebel in Position P (Park) befi ndet.
Manuelles Lösen
Zum Lösen der Feststellbremse bei ein-
geschalteter Zündung oder laufendem
Motor das Bremspedal oder das Gas-
pedal drücken und die Betätigung A
anziehen und dann wieder loslassen .
Das vollständige Lösen der Feststell-
bremse wird folgendermaßen angezeigt:
-
Durch Ausschalten der Brems-
kontrollleuchte und der Kontroll-
leuchte P an der Betätigung A ,
- durch Anzeige der Meldung
"Feststellbremse gelöst".
Wenn die Betätigung A ohne
Betätigung des Bremspedals
gezogen wird, wird die Feststell-
bremse nicht gelöst und eine
Kontrollleuchte wird am Kombi-
instrument eingeschaltet.
Manuelles Anziehen Maximales Anziehen
Es besteht die Möglichkeit, im Bedarfs-
fall die Feststellbremse maximal anzu-
ziehen. Dies erfolgt durch ein langes
Ziehen der Betätigung A , bis die Mel-
dung "Feststellbremse angezogen" an-
gezeigt wird und ein Signalton erklingt.
Drehen Sie beim Parken eines
Fahrzeugs mit Anhänger, eines
beladenen Fahrzeugs oder beim
Abstellen des Fahrzeugs an einer abschüs-
sigen Stelle die Räder in Richtung des
Bordsteins und legen Sie einen Gang ein.
Nach dem maximalen Anziehen der Fest-
stellbremse dauert das Lösen der Bremse
länger.
Bitte stellen Sie vor Verlas-
sen des Fahrzeuges sicher,
dass die Kontrollleuchte der
Feststellbremse konstant am
Kombiinstrument leuchtet.
Das maximale Anziehen ist in den
folgenden Fällen erforderlich:
- Wenn mit dem Fahrzeug ein Wohn- wagen oder ein Anhänger gezogen
wird, die Automatikfunktionen akti-
viert sind und ein manuelles Anzie-
hen der Feststellbremse erfolgt.
- Wenn das Gefälle während der Parkzeit variieren kann (Beispiele:
Transport auf dem Schiff, dem LKW,
beim Abschleppen).

131
Automatisches Anziehen bei Motorstillstand
Bei Fahrzeugstillstand wird die Feststell-
bremse automatisch bei Ausschalten
des Motors angezogen.
-
Durch Einschalten der Brems-
kontrollleuchte und der Kontroll-
leuchte P an der Betätigung A ,
- durch Anzeige der Meldung
"Feststellbremse angezogen".
Automatisches Lösen
Die Feststellbremse wird automatisch
und schrittweise gelöst, sobald das
Fahrzeug in Bewegung gesetzt wird:

 Schaltgetriebe: Das Kupplungspe-
dal ganz herunterdrücken, den 1.
Gang oder den Rückwärtsgang ein-
legen, das Gaspedal betätigen und
die Kupplung kommen lassen.

 Elektronisch gesteuertes Schalt-
getriebe: Position A , M oder R wäh-
len und anschließend das Gaspedal
betätigen.

 Automatikgetriebe: Position D , M
oder R wählen und anschließend
das Gaspedal betätigen.
Bitte überprüfen Sie vor Ver-
lassen des Fahrzeugs, ob die
Kontrollleuchte der Feststell-
bremse konstant am Kombi-
instrument leuchtet.
Lassen Sie bei eingeschalteter Zün-
dung Kinder nicht alleine im Fahr-
zeug, da sie die Feststellbremse
lösen könnten. - Durch Ausschalten der
Bremskontrollleuchte und
der Kontrollleuchte P an der
Betätigung A ,
- durch Anzeige der Meldung "Feststellbremse gelöst".
Ein Funktionsgeräusch bestätigt das
Anziehen/Lösen der elektrischen Fest-
stellbremse.
Das vollständige Lösen der Feststell-
bremse wird folgendermaßen angezeigt:
Fahrzeug bei laufendem Motor abstellen
Bei laufendem Motor und Fahrzeugstill-
stand muss die Feststellbremse zum
Blockieren des Fahrzeugs manuell
durch Ziehen der Betätigung A angezo-
gen werden.
Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:
-
Durch Einschalten der Brems-
kontrollleuchte und der Kontroll-
leuchte P an der Betätigung A ,
- durch Anzeige der Meldung
"Feststellbremse angezogen".
Bei Öffnen der Fahrertür zeigen ein Si-
gnalton und eine Meldung an, dass die
Feststellbremse nicht angezogen ist.
Dies gilt nicht, wenn sich bei einem Au-
tomatikgetriebe der Wählhebel in Posi-
tion P (Park) befi ndet.
Bitte stellen Sie vor Verlas-
sen des Fahrzeugs sicher,
dass die Kontrollleuchte der
Feststellbremse konstant am
Kombiinstrument leuchtet.
Geben Sie im Stillstand bei
laufendem Motor nicht unnötig
Gas, da so die Gefahr besteht,
dass die Feststellbremse ge-
löst wird.
Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:

132
Spezielle Situationen
In bestimmten Situationen (Anlassen
Motor, ...) kann die Feststellbremse
ihre Anzugskraft selbst regulieren.
Dies ist eine normale Funktion.
Notbremsung
Bei einer Störung der Fußbremsanlage
oder in außergewöhnlichen Situationen
(Beispiel: Unwohlsein des Fahrers, ...)
ermöglicht das Anziehen der Betätigung

A das Anhalten des Fahrzeugs.
Die Dynamische Stabilitätskontrolle
(ESP) garantiert die Stabilität bei einer
Betätigung der Notbremsung.
Bei einer Störung der Notbremse wird
eine der folgenden Meldungen ange-
zeigt:
- "Feststellbremse defekt".
- "Störung Handbremse".
Um das Fahrzeug ohne Anlassen des
Motors bei eingeschalteter Zündung um
einige Zentimeter verschieben zu kön-
nen, das Bremspedal betätigen und die
Feststellbremse
durch Anziehen und
anschließendes Lösen der Betätigung

A lösen. Das vollständige Lösen der
Feststellbremse wird durch Ausschal-
ten der Kontrollleuchte an Betätigung

A , der Kontrollleuchte am Kombiinstru-
ment und durch Anzeige der Meldung
"Handbremse gelöst" angezeigt.
Bei einer Funktionsstörung der Fest-
stellbremse in angezogener Positi-
on oder bei einer Batteriepanne ist
ein Lösen der Bremse im Notbetrieb
immer noch möglich (siehe Abschnitt
"Notentriegelung"). Bei einer durch Einschalten
dieser Kontrollleuchte ange-
zeigten Störung des ESP-Sys-
tems wird die Bremsstabilität
nicht garantiert.
In diesem Fall muss die Stabilität durch
den Fahrer gewährleistet werden, in-
dem dieser die Betätigung A wiederholt
anzieht und wieder löst.
Die Notbremsung ist nur in
Ausnahmesituationen zu ver-
wenden.

133
Notentriegelung
Aus Sicherheitsgründen unbe-
dingt und unverzüglich einen
Vertreter des PEUGEOT-
Händlernetzes aufsuchen.
Nach einer Notentriegelung ist das
Blockieren des Fahrzeugs mit Be-
ginn der Notentriegelung nicht mehr
gewährleistet und mit der mecha-
nischen Betätigung ist ein Wieder-
anziehen der Feststellbremse nicht
möglich.
Wenn die Entriegelungsbetätigung
verwendet wird, die Betätigung A
nicht benutzen und den Motor nicht
ausschalten/anlassen.


Das Fahrzeug mit laufendem Motor
anhalten, den ersten Gang (Schaltge-
triebe) oder die Position P (Automatikge-
triebe) bzw. M oder R (Automatisiertes
6-Gang-Schaltgetriebe) einlegen.

 Den Motor abstellen, die Zündung
jedoch eingeschaltet lassen. Wenn
ein Blockieren des Fahrzeugs nicht
möglich ist, nicht die Betätigung
verwenden und umgehend an das
PEUGEOT-Händlernetz wenden.

 Die beiden Fahrzeugkeile und die
Entriegelungsbetätigung unter dem
Kofferraumbodenbelag entnehmen
(siehe "Radwechsel" im Abschnitt
"Praktische Tipps").

 Die Keile vor und hinter eines der
Hinterräder setzen und so das Fahr-
zeug blockieren.

 Den linken Vordersitz maximal zu-
rückschieben.

 Den vorgeschnittenen Teil B im Tep-
pichboden unter dem Sitz anheben.

 Die Abdeckung C des Rohrs D mit der
Entriegelungsbetätigung entfernen.

 Die Entriegelungsbetätigung im
Rohr D einsetzen.

 Die Entriegelungsbetätigung im
Uhrzeigersinn drehen. Aus Sicher-
heitsgründen ist die Betätigung bis
zum Anschlag oder bis zum Ertönen
eines Klopfgeräusches auszufüh-
ren. Die Feststellbremse ist gelöst.
 Die Entriegelungsbetätigung entfer-
nen und zusammen mit den Keilen
im Werkzeugkasten verstauen.
- Die Funktion der Feststellbremse wird bei Aus- und Wiedereinschalten
der Zündung neu initialisiert. Wenn
eine Neuinitialisierung der Feststell-
bremse nicht möglich ist, wenden
Sie sich bitte an einen Vertreter des
PEUGEOT -Händlernetzes.
- Die nachfolgende Anzugsdauer kann länger als bei normaler Funkti-
on sein.

Linker Vordersitz so weit wie mög-
lich zurückgeschoben.
Bei einer Funktionsstörung der elek-
trischen Feststellbremse oder einer
Batteriepanne ermöglicht eine mecha-
nische Betätigung das manuelle Lösen
der Feststellbremse.

134
BERGANFAHRHILFE
System, das dafür sorgt, dass für ei-
nen kurzen Moment lang (ungefähr
2 Sekunden), die Bremsen Ihres Fahr-
zeuges bei der Anfahrt am Berg ange-
zogen bleiben, bis Sie vom Bremspedal
auf das Gaspedal gewechselt haben.
Diese Funktion ist nur dann aktiviert,
wenn:
- das Fahrzeug mit dem Fuß auf dem Bremspedal angehalten wird,
- bestimmte Steigungsbedingungen vorliegen,
- die Fahrertür geschlossen ist
Die Funktion Berganfahrhilfe kann nicht
deaktiviert werden.
Funktion

An Steigungen wird das stehende
Fahrzeug beim Lösen des Bremspe-
dals kurzzeitig angehalten:
- wenn beim Schaltgetriebe der erste Gang oder der Leerlauf eingelegt ist,
- wenn beim automatisierten Schalt- getriebe der Schalthebel in Position A
oder M steht,
- wenn beim Automatikgetriebe der Wählhebel in Position D oder M
steht.
Im Gefälle wird das stehende Fahr-
zeug bei eingelegtem Rückwärtsgang
kurzzeitig angehalten, wenn das
Bremspedal gelöst wird.
Während der Anfahrunterstüt-
zung am Berg das Fahrzeug
nicht verlassen.
Vor dem Verlassen des Fahrzeugs
die Feststellbremse von Hand an-
ziehen. Anschließend kontrollieren,
ob die Kontrollleuchte der Feststell-
bremse und die Kontrollleuchte P
an der Betätigung der elektrischen
Bremse ständig aufl euchten.
Bei einer Störung des Systems leuchten
diese Kontrollleuchten auf. Wenden Sie
sich an das PEUGEOT-Händlernetz,
um das System überprüfen zu lassen.

135
Funktionsstörungen
Sollte die Störungsleuchte der elektrischen Feststellbremse und eine oder mehrere der in folgender Tabelle aufgeführten
Warnleuchten aufl euchten, stellen Sie das Fahrzeug sicher ab (a uf ebenem Untergrund, mit eingelegtem Gang) und wenden
Sie sich umgehend an das PEUGEOT-Händlernetz.

Anzeige

Bedeutung
Anzeige der Meldung "Feststellbremse
defekt" und folgender Warnleuchten:
- Die Automatikfunktionen sind deaktiviert.
- Die Berganfahrhilfe ist nicht verfügbar.
- Die elektrische Feststellbremse kann nur manuell verwendet we rden.
Anzeige der Meldung "Feststellbremse
defekt" und folgender Warnleuchten:
- Das manuelle Lösen der elektrischen Feststellbremse ist erst n ach Drücken
des Gaspedals und Loslassen der Betätigung der Feststellbremse mö glich.
- Die Berganfahrhilfe ist nicht verfügbar.
- Die Automatikfunktionen und das manuelle Lösen sind wei terhin verfügbar.
Anzeige der Meldung "Feststellbremse
defekt" und folgender Warnleuchten: - Die Automatikfunktionen sind deaktiviert.
- Die Berganfahrhilfe ist nicht verfügbar.
Anziehen der elektrischen Feststellbremse:
 Halten Sie an und schalten Sie die Zündung aus.
 Ziehen Sie mindestens 5 Sekunden an der Betätigun g bzw. bis der Anzugsvorgang
abgeschlossen ist.

 Schalten Sie die Zündung ein und prüfen Sie, ob d ie Kontrollleuchten der elektrischen
Feststellbremse aufl euchten.
Das Anziehen dauert länger als im Normalbetrieb.
Lösen der elektrischen Feststellbremse:

 Schalten Sie die Zündung ein.
 Ziehen Sie die Betätigung und halten Sie sie etwa 3 Sekunden in dieser Position.
Wenn die Bremskontrollleuchte blinkt oder wenn die Kontrollleuchten beim Einschalten der Zündung
nicht aufl euchten, funktionieren die beschriebenen Vorgehensweisen nicht. Stellen Sie das
Fahrzeug auf ebenem Untergrund ab und lassen Sie es vom PEUGEOT-Händlernetz untersuchen.
und unter Umständen
blinkend

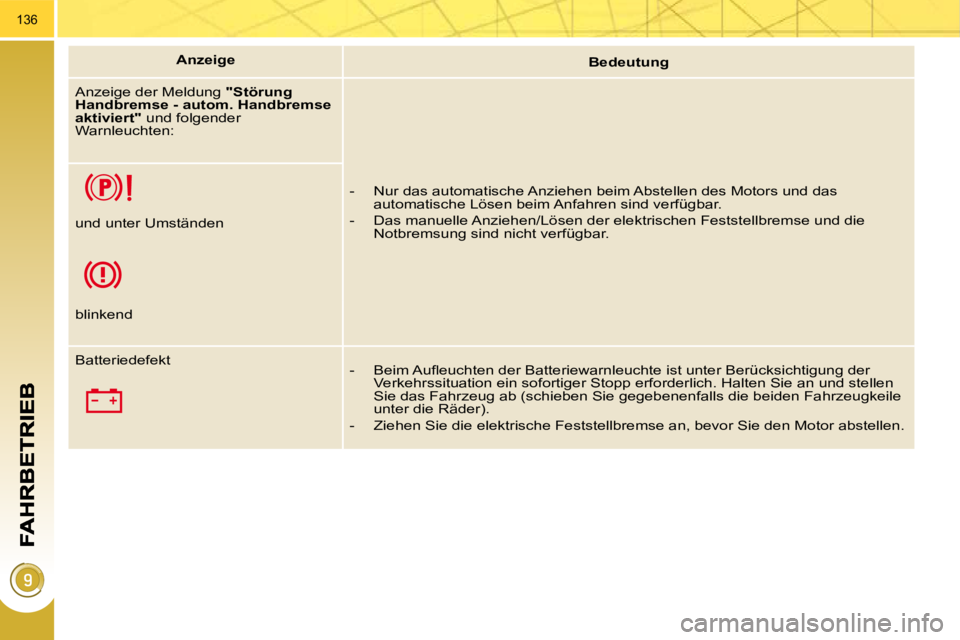

136

Anzeige

Bedeutung
Anzeige der Meldung "Störung
Handbremse - autom. Handbremse
aktiviert" und folgender
Warnleuchten:

- Nur das automatische Anziehen beim Abstellen des Motors und das
automatische Lösen beim Anfahren sind verfügbar.
- Das manuelle Anziehen/Lösen der elektrischen Feststellbremse u nd die
Notbremsung sind nicht verfügbar.
und unter Umständen
blinkend
Batteriedefekt
- Beim Aufl euchten der Batteriewarnleuchte ist unter Berücksicht igung der
Verkehrssituation ein sofortiger Stopp erforderlich. Halten Sie a n und stellen
Sie das Fahrzeug ab (schieben Sie gegebenenfalls die beiden Fahrzeugkeile
unter die Räder).
- Ziehen Sie die elektrische Feststellbremse an, bevor Sie den Motor abstellen.
