2009.5. PEUGEOT 3008 Betriebsanleitungen (in German)

PRAKTISCHE TIPPS
173
Austausch der Glühlampen des
Fern- und Standlichts
Austausch der Glühlampen des
Abblendlichts

 Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der
Lasche ziehen.

 Klemmen Sie den Steckverbinder
der Lampe ab.

 Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
 Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der
Lasche ziehen.

 Klemmen Sie den Steckverbinder
der Lampe ab.

 Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Austausch der Glühlampen
des Abblend- und Fernlichts
(Modell mit Xenon-Lampen)
Wenden Sie sich an das PEUGEOT-
Händlernetz.
Austausch der Blinkleuchten
Wenden Sie sich an das PEUGEOT-
Händlernetz.

PRAKTISCHE TIPPS
174

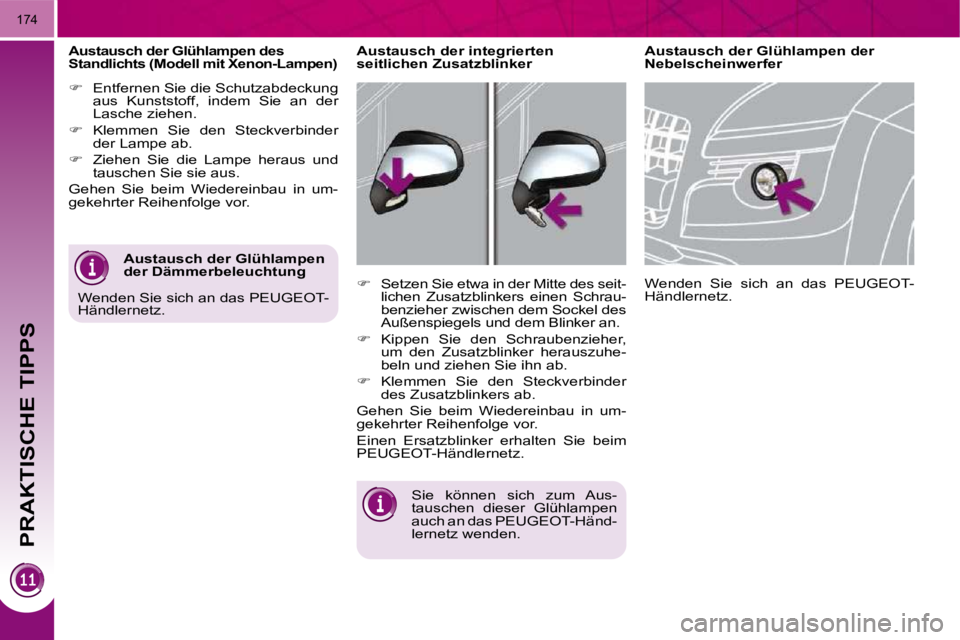

Austausch der Glühlampen des
Standlichts (Modell mit Xenon-Lampen)

 Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der
Lasche ziehen.

 Klemmen Sie den Steckverbinder
der Lampe ab.

 Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor. Austausch der Glühlampen der
Nebelscheinwerfer
Sie können sich zum Aus-
tauschen dieser Glühlampen
auch an das PEUGEOT-Händ-
lernetz wenden. Wenden Sie sich an das PEUGEOT-
Händlernetz.

 Setzen Sie etwa in der Mitte des seit-
lichen Zusatzblinkers einen Schrau-
benzieher zwischen dem Sockel des
Außenspiegels und dem Blinker an.

 Kippen Sie den Schraubenzieher,
um den Zusatzblinker herauszuhe-
beln und ziehen Sie ihn ab.

 Klemmen Sie den Steckverbinder
des Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim
PEUGEOT-Händlernetz.
Austausch der integrierten
seitlichen Zusatzblinker
Austausch der Glühlampen
der Dämmerbeleuchtung
Wenden Sie sich an das PEUGEOT-
Händlernetz.

PRAKTISCHE TIPPS
175

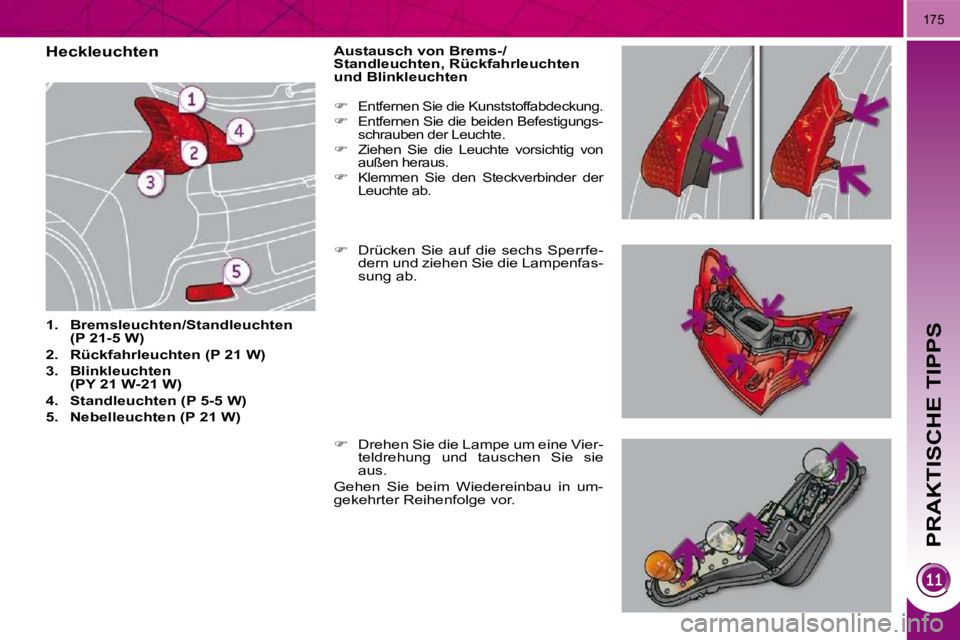

Heckleuchten

1. Bremsleuchten/Standleuchten
(P 21-5 W)

2. Rückfahrleuchten (P 21 W)

3. Blinkleuchten
(PY 21 W-21 W)

4. Standleuchten (P 5-5 W)

5. Nebelleuchten (P 21 W) Austausch von Brems-/
Standleuchten, Rückfahrleuchten
und Blinkleuchten

 Drücken Sie auf die sechs Sperrfe-
dern und ziehen Sie die Lampenfas-
sung ab.
 Entfernen Sie die Kunststoffabdeckung.
 Entfernen Sie die beiden Befestigungs- schrauben der Leuchte.

 Ziehen Sie die Leuchte vorsichtig von außen heraus.

 Klemmen Sie den Steckverbinder der Leuchte ab.

 Drehen Sie die Lampe um eine Vier-
teldrehung und tauschen Sie sie
aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

PRAKTISCHE TIPPS
176

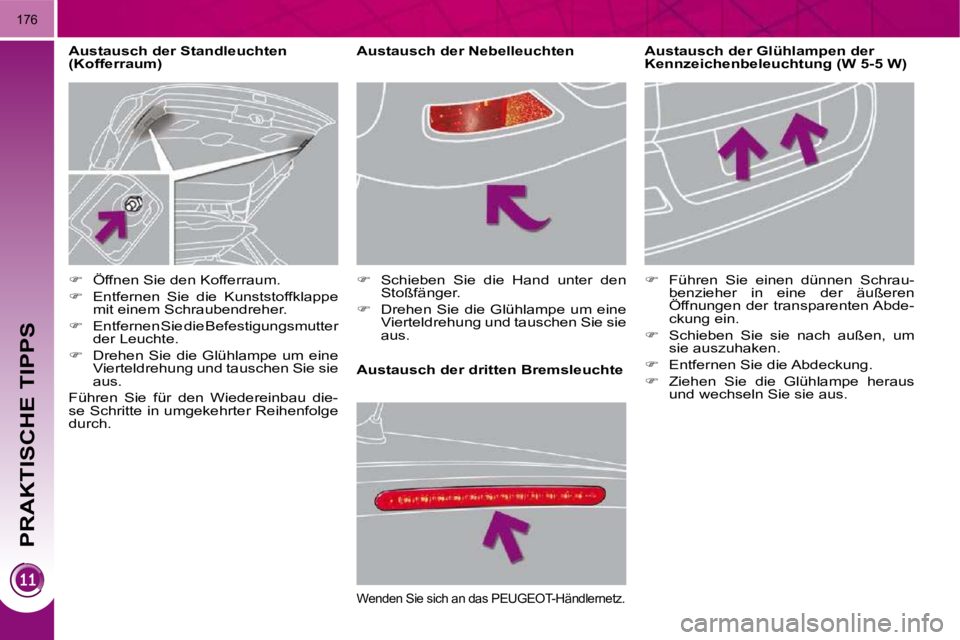

Austausch der dritten Bremsleuchte Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5-5 W)

 Führen Sie einen dünnen Schrau-
benzieher in eine der äußeren
Öffnungen der transparenten Abde-
ckung ein.

 Schieben Sie sie nach außen, um
sie auszuhaken.

 Entfernen Sie die Abdeckung.

 Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus.
Austausch der Standleuchten
(Kofferraum)
Austausch der Nebelleuchten

 Öffnen Sie den Kofferraum.

 Entfernen Sie die Kunststoffklappe
mit einem Schraubendreher.

 Entfernen Sie die Befestigungsmutter
der Leuchte.

 Drehen Sie die Glühlampe um eine
Vierteldrehung und tauschen Sie sie
aus.
Führen Sie für den Wiedereinbau die-
se Schritte in umgekehrter Reihenfolge
durch.
 Schieben Sie die Hand unter den
Stoßfänger.

 Drehen Sie die Glühlampe um eine
Vierteldrehung und tauschen Sie sie
aus.
Wenden Sie sich an das PEUGEOT-Händlernetz.

PRAKTISCHE TIPPS
177
Für die Behebung von Funkti-
onsstörungen, deren Ursache
der Einbau und die Verwendung
von elektrischem Zubehör, welches
nicht von PEUGEOT geliefert und emp-
fohlen wird und/oder nicht nach den
entsprechenden PEUGEOT-Richtlinien
eingebaut wurde, übernimmt grund-
sätzlich keine Haftung, leistet keinen
Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr
als 10 mA beträgt. Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert, dass
sie mit der elektrischen Serien- oder
Extraausstattung störungsfrei funkti-
oniert.
Bitte wenden Sie sich an einen Ver-
treter des PEUGEOT-Händlernetzes,
bevor Sie noch weitere elektrische
Zubehörteile einbauen.

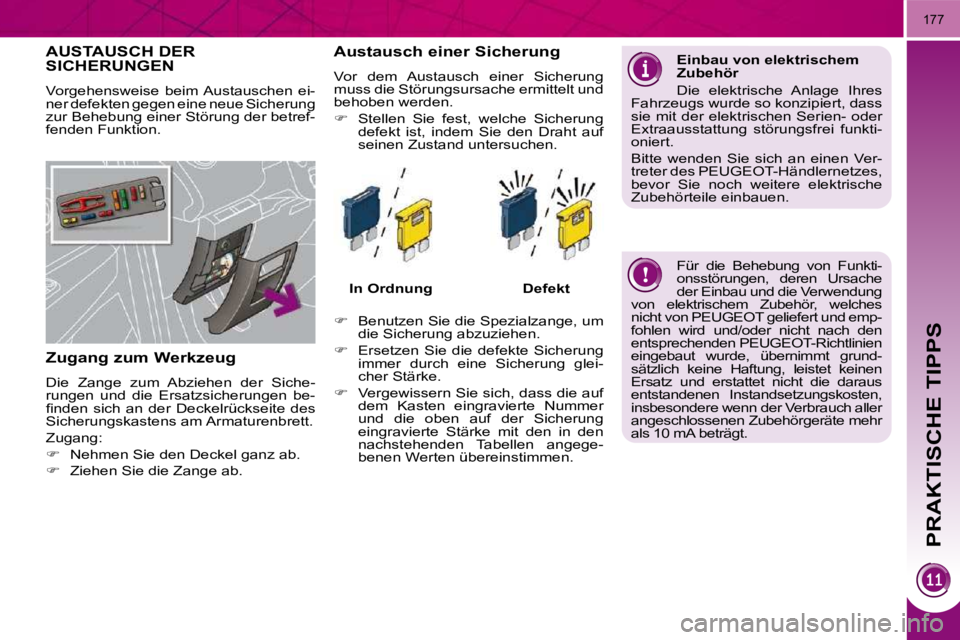

AUSTAUSCH DER SICHERUNGEN
Vorgehensweise beim Austauschen ei-
ner defekten gegen eine neue Sicherung
zur Behebung einer Störung der betref-
fenden Funktion.
Zugang zum Werkzeug
Die Zange zum Abziehen der Siche-
rungen und die Ersatzsicherungen be-
fi nden sich an der Deckelrückseite des
Sicherungskastens am Armaturenbrett.
Zugang:

 Nehmen Sie den Deckel ganz ab.

 Ziehen Sie die Zange ab.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.

 Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Draht auf
seinen Zustand untersuchen.

 Benutzen Sie die Spezialzange, um
die Sicherung abzuziehen.

 Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung glei-
cher Stärke.

 Vergewissern Sie sich, dass die auf
dem Kasten eingravierte Nummer
und die oben auf der Sicherung
eingravierte Stärke mit den in den
nachstehenden Tabellen angege-
benen Werten übereinstimmen.

In Ordnung Defekt

PRAKTISCHE TIPPS

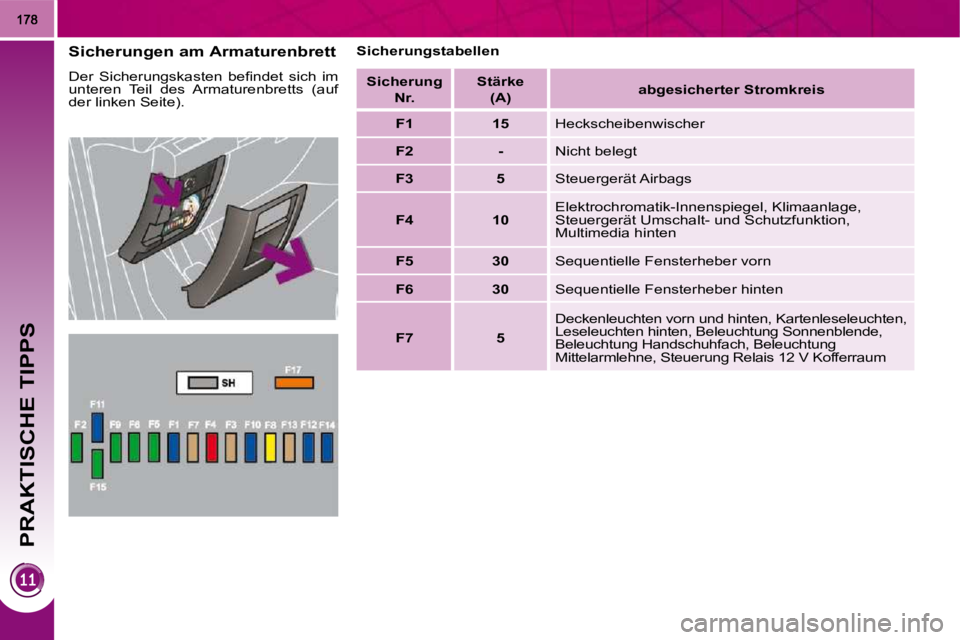

Sicherungen am Armaturenbrett
Der Sicherungskasten befi ndet sich im
unteren Teil des Armaturenbretts (auf
der linken Seite). Sicherungstabellen

Sicherung

Nr.
Stärke
(A)
abgesicherter Stromkreis

F1 15 Heckscheibenwischer

F2 - Nicht belegt

F3 5 Steuergerät Airbags

F4 10 Elektrochromatik-Innenspiegel, Klimaanlage,
Steuergerät Umschalt- und Schutzfunktion,
Multimedia hinten

F5 30 Sequentielle Fensterheber vorn

F6 30 Sequentielle Fensterheber hinten

F7 5 Deckenleuchten vorn und hinten, Kartenleseleuchten
,
Leseleuchten hinten, Beleuchtung Sonnenblende,
Beleuchtung Handschuhfach, Beleuchtung
Mittelarmlehne, Steuerung Relais 12 V Kofferraum

PRAKTISCHE TIPPS
179

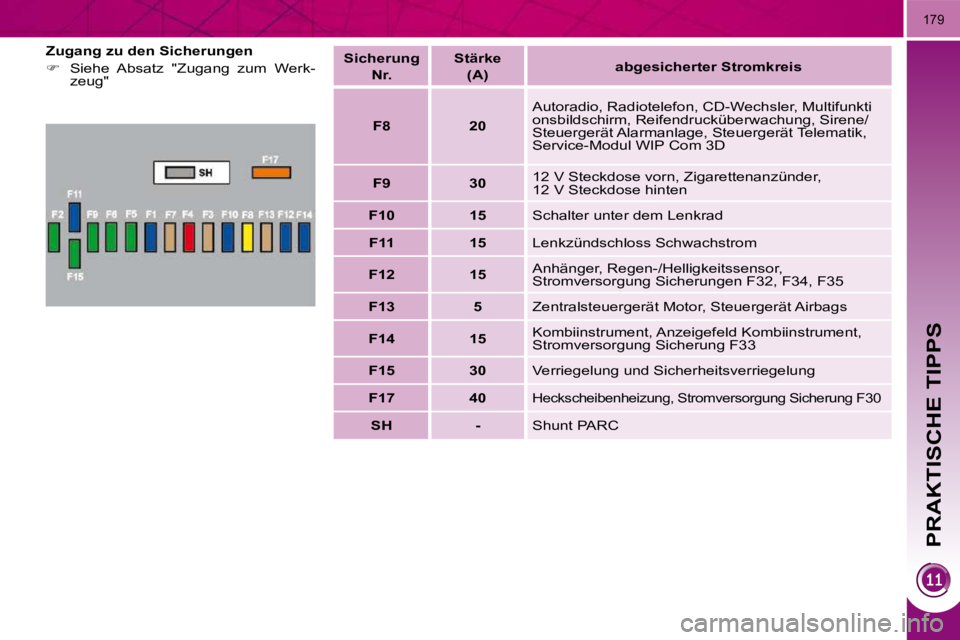

Zugang zu den Sicherungen

 Siehe Absatz "Zugang zum Werk-
zeug" Sicherung
Nr. Stärke
(A) abgesicherter Stromkreis

F8 20 Autoradio, Radiotelefon, CD-Wechsler, Multifunkti
onsbildschirm, Reifendrucküberwachung, Sirene/
Steuergerät Alarmanlage, Steuergerät Telematik,
Service-Modul WIP Com 3D

F9 30 12 V Steckdose vorn, Zigarettenanzünder,
12 V Steckdose hinten

F10 15 Schalter unter dem Lenkrad

F11 15 Lenkzündschloss Schwachstrom

F12 15 Anhänger, Regen-/Helligkeitssensor,
Stromversorgung Sicherungen F32, F34, F35

F13 5 Zentralsteuergerät Motor, Steuergerät Airbags

F14 15 Kombiinstrument, Anzeigefeld Kombiinstrument,
Stromversorgung Sicherung F33

F15 30 Verriegelung und Sicherheitsverriegelung

F17 40
Heckscheibenheizung, Stromversorgung Sicherung F30

SH - Shunt PARC

PRAKTISCHE TIPPS
180

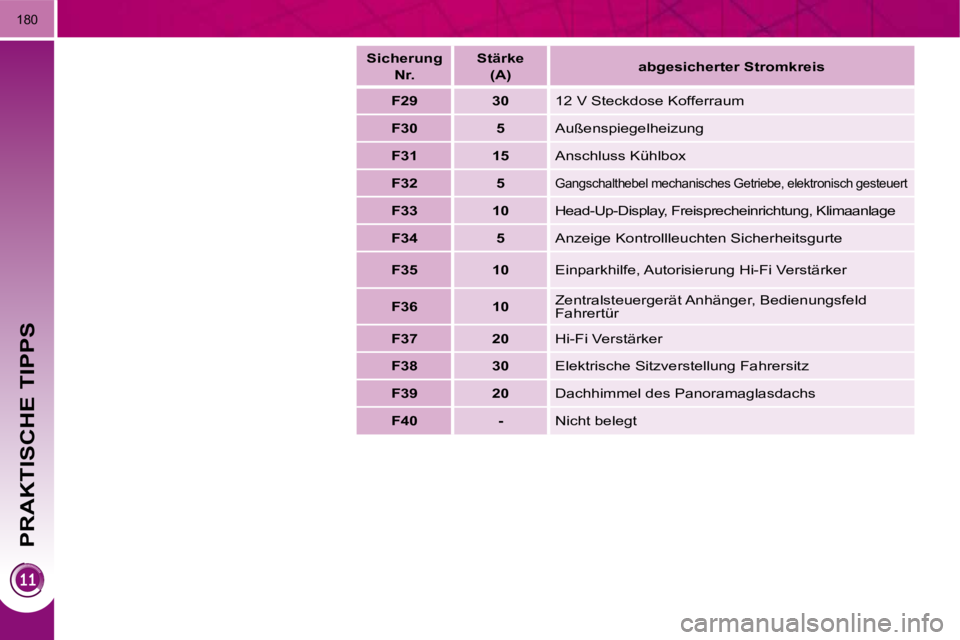

Sicherung Nr. Stärke
(A) abgesicherter Stromkreis

F29 30 12 V Steckdose Kofferraum

F30 5 Außenspiegelheizung

F31 15 Anschluss Kühlbox

F32 5
Gangschalthebel mechanisches Getriebe, elektronisch gesteuert

F33 10 Head-Up-Display, Freisprecheinrichtung, Klimaanlag e

F34 5 Anzeige Kontrollleuchten Sicherheitsgurte

F35 10 Einparkhilfe, Autorisierung Hi-Fi Verstärker

F36 10 Zentralsteuergerät Anhänger, Bedienungsfeld
Fahrertür

F37 20 Hi-Fi Verstärker

F38 30 Elektrische Sitzverstellung Fahrersitz

F39 20 Dachhimmel des Panoramaglasdachs

F40 - Nicht belegt
