TECHNISCHE DATEN
193
(a).../1: serienmäßig ausgerüstet mit Reifen mit geringem Rollwiderstand, um Verbrauch und CO2-Ausstoß zu reduzieren.
Die Angaben bezüglich des Kraftstoffverbrauchs entsprechen den be i Drucklegung gültigen Werten.
Diese wurden gemäß der Richtlinie 80/1268/EWG in der gelt enden Fassung ermittelt. Sie können je nach Fahrweise,
Verkehrsbedingungen, Witterungsbedingungen, der Beladung d es Fahrzeugs, der Wartung des Fahrzeugs und der Benutzung
des Zubehörs variieren.

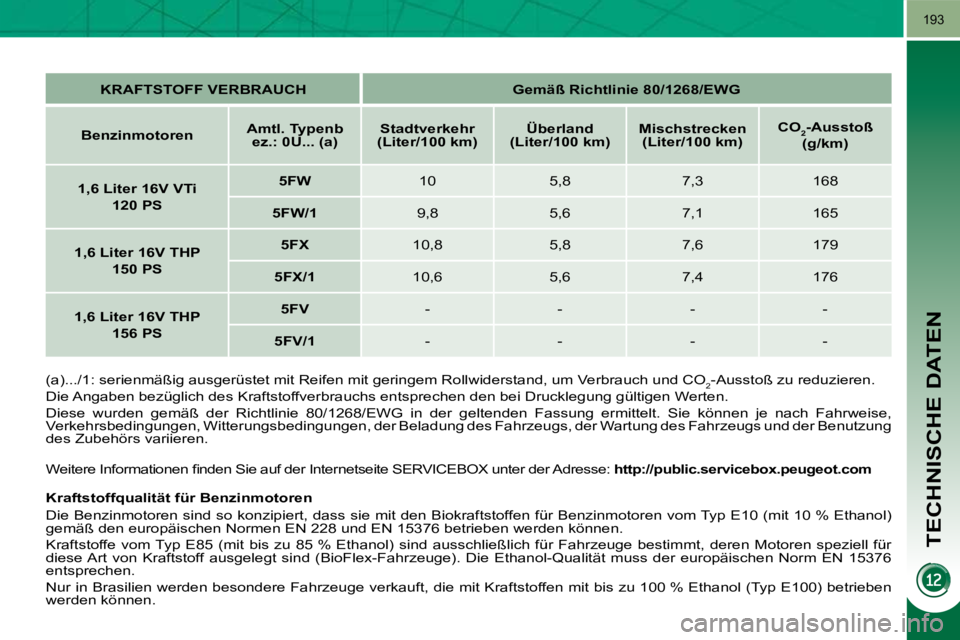

KRAFTSTOFF VERBRAUCH Gemäß Richtlinie 80/1268/EWG

Benzinmotoren
Amtl. Typenb

ez.: 0U... (a)
Stadtverkehr
(Liter/100 km)
Überland
(Liter/100 km)
Mischstrecken
(Liter/100 km)
CO
2-Ausstoß
(g/km)

1,6 Liter 16V VTi
120 PS
5FW 10 5,8 7,3 168

5FW/1 9,8 5,6 7,1 165

1,6 Liter 16V THP
150 PS
5FX 10,8 5,8 7,6 179

5FX/1 10,6 5,6 7,4 176

1,6 Liter 16V THP

156 PS
5FV - - - -

5FV/1 - - - -
Kraftstoffqualität für Benzinmotoren
Die Benzinmotoren sind so konzipiert, dass sie mit den Biokraftstof fen für Benzinmotoren vom Typ E10 (mit 10 % Ethanol)
gemäß den europäischen Normen EN 228 und EN 15376 betrieben werden können.
Kraftstoffe vom Typ E85 (mit bis zu 85 % Ethanol) sind ausschließli ch für Fahrzeuge bestimmt, deren Motoren speziell für
diese Art von Kraftstoff ausgelegt sind (BioFlex-Fahrzeuge). Die Eth anol-Qualität muss der europäischen Norm EN 15376
entsprechen.
Nur in Brasilien werden besondere Fahrzeuge verkauft, die mit Kra ftstoffen mit bis zu 100 % Ethanol (Typ E100) betrieben
werden können.
Weitere Informationen fi nden Sie auf der Internet
seite SERVICEBOX unter der Adresse: http://public.servicebox.peugeot.com

TECHNISCHE DATEN
196
(a).../1: serienmäßig ausgerüstet mit Reifen mit geringem Rollwiderstand, um Verbrauch und CO2-Ausstoß zu reduzieren.
Die Angaben bezüglich des Kraftstoffverbrauchs entsprechen den be i Drucklegung gültigen Werten.
Diese wurden gemäß der Richtlinie 80/1268/EWG bzw. ECE-Regel ung R101 in der jeweils geltenden Fassung ermittelt. Sie
können je nach Fahrweise, Verkehrsbedingungen, Witterungsbedi ngungen, der Beladung des Fahrzeugs, der Wartung des
Fahrzeugs und der Benutzung des Zubehörs variieren.

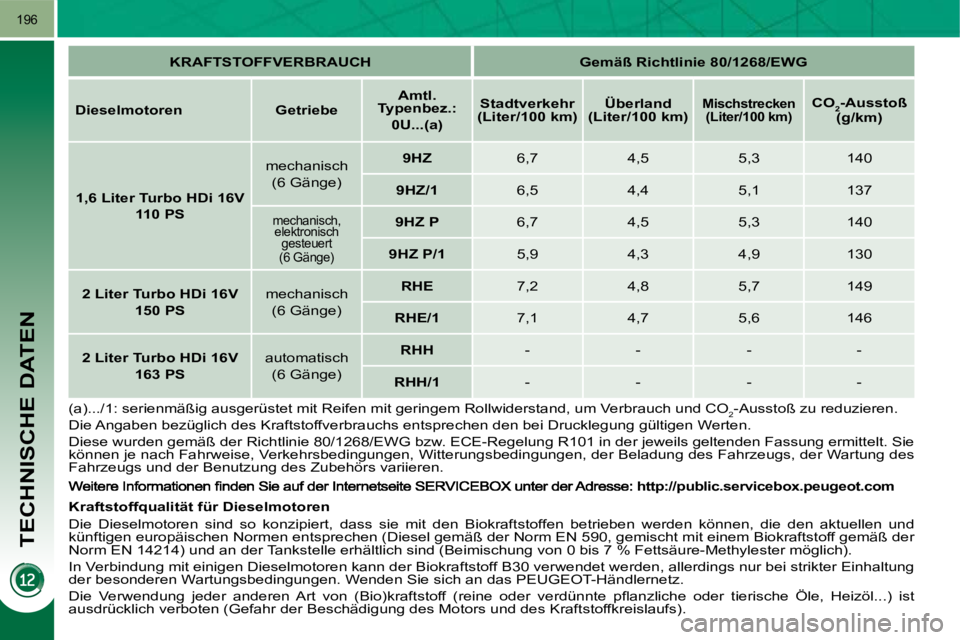

KRAFTSTOFFVERBRAUCH Gemäß Richtlinie 80/1268/EWG

Dieselmotoren Getriebe
Amtl.
Typenbez.:
0U...(a)
Stadtverkehr
(Liter/100 km)
Überland
(Liter/100 km)

Mischstrecken
(Liter/100 km)
CO2-Ausstoß
(g/km)

1,6 Liter Turbo HDi 16V
110 PS mechanisch
(6 Gänge)
9HZ 6,7 4,5 5,3 140

9HZ/1 6,5 4,4 5,1 137
mechanisch,
elektronisch gesteuert
(6 Gänge)
9HZ P 6,7 4,5 5,3 140

9HZ P/1 5,9 4,3 4,9 130

2 Liter Turbo HDi 16V
150 PS mechanisch
(6 Gänge)
RHE 7,2 4,8 5,7 149

RHE/1 7,1 4,7 5,6 146

2 Liter Turbo HDi 16V
163 PS automatisch
(6 Gänge)
RHH - - - -

RHH/1 - - - -
http://public.servicebox.peugeot.com
Kraftstoffqualität für Dieselmotoren
Die Dieselmotoren sind so konzipiert, dass sie mit den Biokraftsto ffen betrieben werden können, die den aktuellen und
künftigen europäischen Normen entsprechen (Diesel gemäß der Norm EN 590, gemischt mit einem Biokraftstoff gemäß der
Norm EN 14214) und an der Tankstelle erhältlich sind (Beimischung von 0 bis 7 % Fettsäure-Methylester möglich).
In Verbindung mit einigen Dieselmotoren kann der Biokraftstof f B30 verwendet werden, allerdings nur bei strikter Einhaltung
der besonderen Wartungsbedingungen. Wenden Sie sich an das PEU GEOT-Händlernetz.
Die Verwendung jeder anderen Art von (Bio)kraftstoff (reine oder verdünnte pfl anzliche oder tierische Öle, Heizöl...) ist
ausdrücklich verboten (Gefahr der Beschädigung des Motors und des Kraf tstoffkreislaufs).

TECHNISCHE DATEN
194

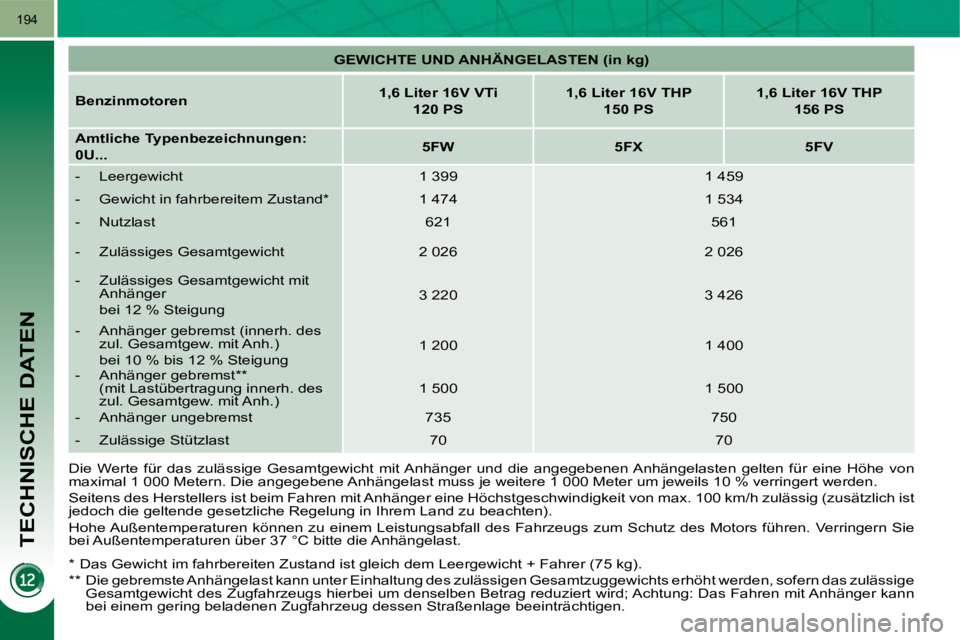

GEWICHTE UND ANHÄNGELASTEN (in kg)

Benzinmotoren
1,6 Liter 16V VTi
120 PS
1,6 Liter 16V THP
150 PS
1,6 Liter 16V THP
156 PS

Amtliche Typenbezeichnungen:
0U...
5FW 5FX 5FV
- Leergewicht 1 399 1 459
- Gewicht in fahrbereitem Zustand * 1 474 1 53 4
- Nutzlast 621 561
- Zulässiges Gesamtgewicht 2 026 2 026
- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Steigung 3 220 3 426
- Anhänger gebremst (innerh. des zul. Gesamtgew. mit Anh.)
bei 10 % bis 12 % Steigung 1 200 1 400
- Anhänger gebremst ** (mit Lastübertragung innerh. des
zul. Gesamtgew. mit Anh.) 1 500 1 500
- Anhänger ungebremst 735 750
- Zulässige Stützlast 70 70
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weit ere 1 000 Meter um jeweils 10 % verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstg eschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des F ahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.
* Das Gewicht im fahrbereiten Zustand ist gleich dem Lee rgewicht + Fahrer (75 kg).
** Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige
Gesamtgewicht des Zugfahrzeugs hierbei um denselben Betrag reduzi ert wird; Achtung: Das Fahren mit Anhänger kann
bei einem gering beladenen Zugfahrzeug dessen Straßenlage b eeinträchtigen.

TECHNISCHE DATEN
197

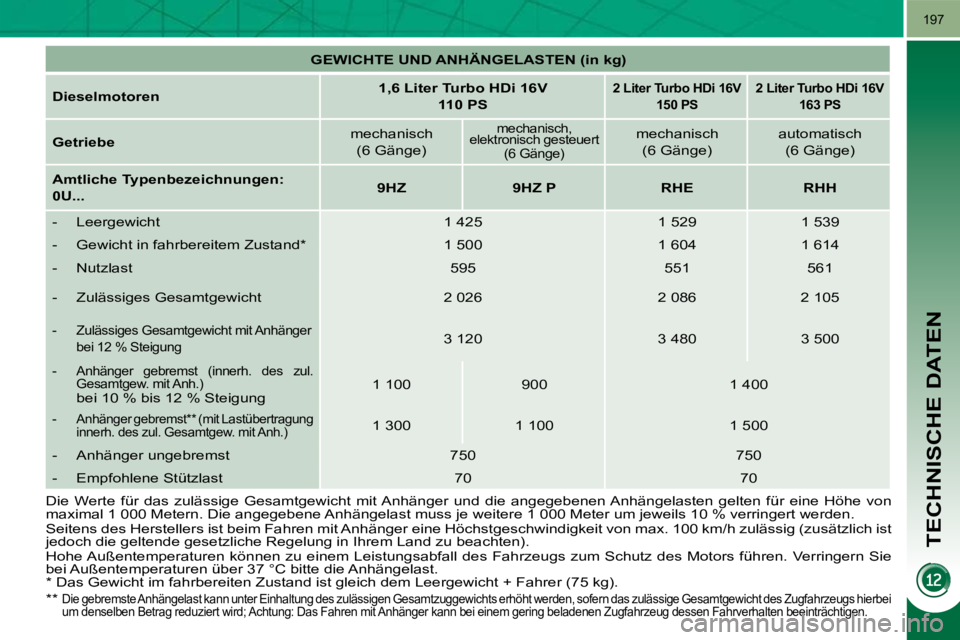

GEWICHTE UND ANHÄNGELASTEN (in kg)

Dieselmotoren
1,6 Liter Turbo HDi 16V
110 PS

2 Liter Turbo HDi 16V
150 PS
2 Liter Turbo HDi 16V
163 PS

Getriebe mechanisch
(6 Gänge) mechanisch, elektronisch gesteuert (6 Gänge)
mechanisch (6 Gänge) automatisch
(6 Gänge)

Amtliche Typenbezeichnungen:
0U...
9HZ 9HZ P RHE RHH
- Leergewicht 1 425 1 529 1 539
- Gewicht in fahrbereitem Zustand * 1 500 1 60 4 1 614
- Nutzlast 595 551 561
- Zulässiges Gesamtgewicht 2 026 2 086 2 105
- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Steigung 3 120 3 480 3 500
- Anhänger gebremst (innerh. des zul.
Gesamtgew. mit Anh.)
bei 10 % bis 12 % Steigung 1 100 900 1 400
- Anhänger gebremst ** (mit Lastübertragung
innerh. des zul. Gesamtgew. mit Anh.) 1 300 1 100 1 500
- Anhänger ungebremst 750 750
- Empfohlene Stützlast 70 70
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weit ere 1 000 Meter um jeweils 10 % verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstg eschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des F ahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.
* Das Gewicht im fahrbereiten Zustand ist gleich dem Lee rgewicht + Fahrer (75 kg).
**
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs hierbei
um denselben Betrag reduziert wird; Achtung: Das Fa hren mit Anhänger kann bei einem gering beladenen Z ugfahrzeug dessen Fahrverhalten beeinträchtigen.

TECHNISCHE DATEN
198

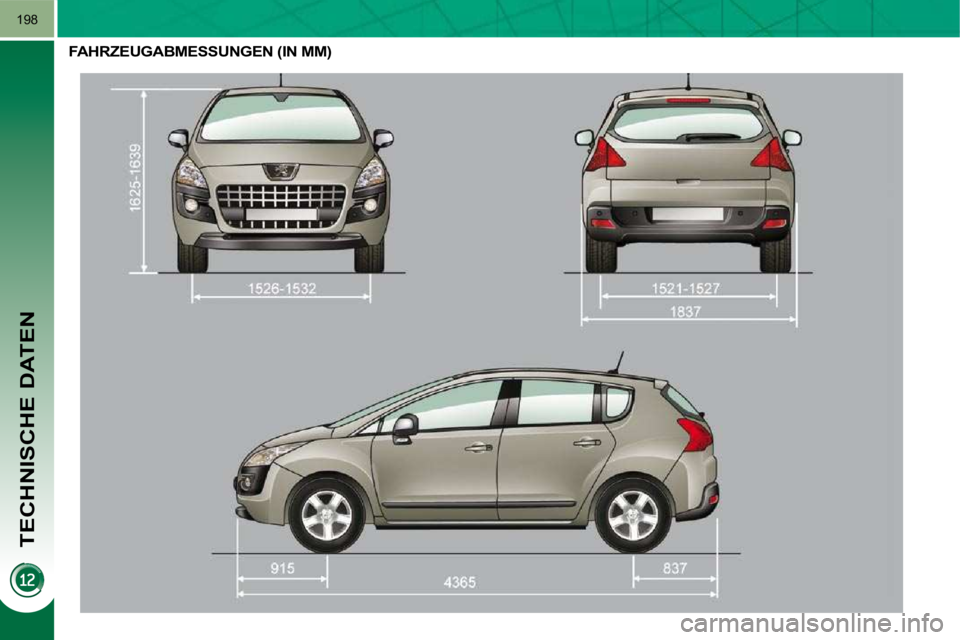

FAHRZEUGABMESSUNGEN (IN MM)

TECHNISCHE DATEN
199

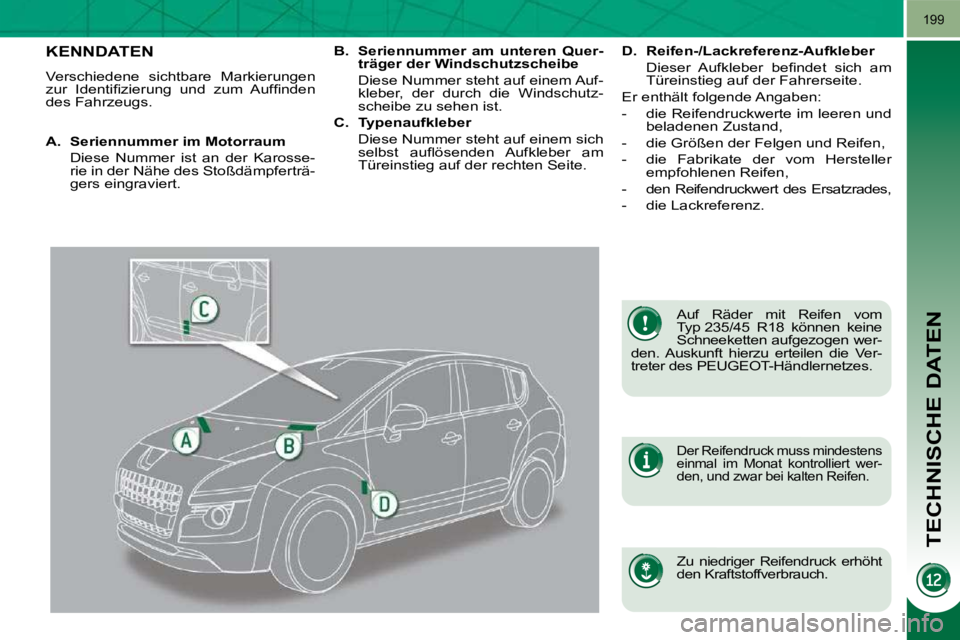

KENNDATEN
Verschiedene sichtbare Markierungen
zur Identifi zierung und zum Auffi nden
des Fahrzeugs.
Auf Räder mit Reifen vom
Typ 235/45 R18 können keine
Schneeketten aufgezogen wer-
den. Auskunft hierzu erteilen die Ver-
treter des PEUGEOT-Händlernetzes.
Zu niedriger Reifendruck erhöht
den Kraftstoffverbrauch.
Der Reifendruck muss mindestens
einmal im Monat kontrolliert wer-
den, und zwar bei kalten Reifen.

A. Seriennummer im Motorraum
Diese Nummer ist an der Karosse- rie in der Nähe des Stoßdämpferträ-
gers eingraviert.
B. Seriennummer am unteren Quer-
träger der Windschutzscheibe
Diese Nummer steht auf einem Auf- kleber, der durch die Windschutz-
scheibe zu sehen ist.

C. Typenaufkleber
Diese Nummer steht auf einem sich selbst aufl ösenden Aufkleber am
Türeinstieg auf der rechten Seite.
D. Reifen-/Lackreferenz-Aufkleber
Dieser Aufkleber befi ndet sich am Türeinstieg auf der Fahrerseite.
Er enthält folgende Angaben:
- die Reifendruckwerte im leeren und beladenen Zustand,
- die Größen der Felgen und Reifen,
- die Fabrikate der vom Hersteller empfohlenen Reifen,
- den Reifendruckwert des Ersatzrades,
- die Lackreferenz.

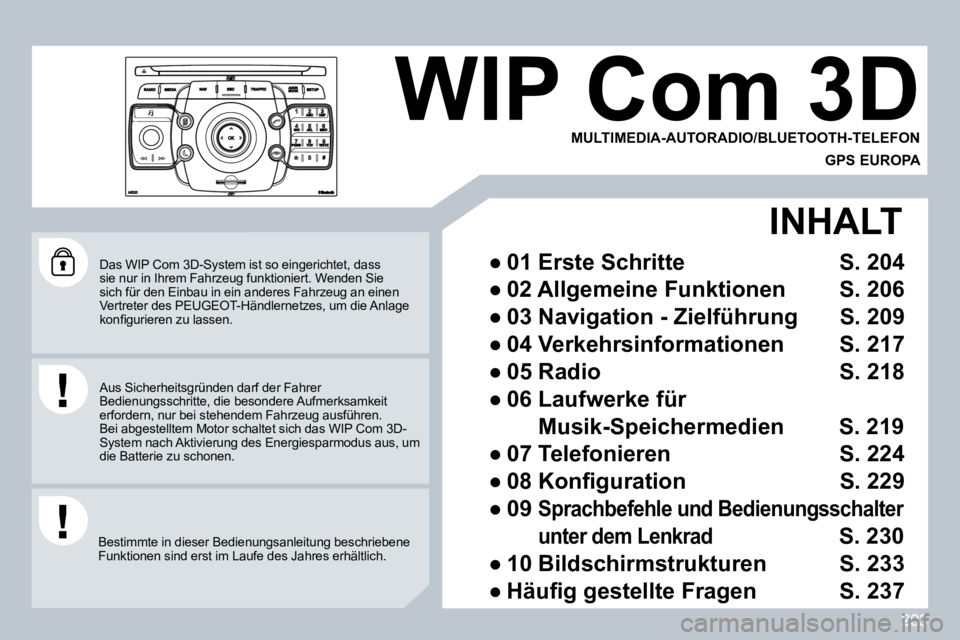

Das WIP Com 3D-System ist so eingerichtet, dass sie nur in Ihrem Fahrzeug funktioniert. Wenden Sie sich für den Einbau in ein anderes Fahrzeug an einen Vertreter des PEUGEOT-Händlernetzes, um die Anlage konfi gurieren zu lassen.
Bestimmte in dieser Bedienungsanleitung beschriebe ne Funktionen sind erst im Laufe des Jahres erhältlich.
WIP Com 3D
MULTIMEDIA-AUTORADIO/BLUETOOTH-TELEFON
GPS EUROPA
INHALT

204
01
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR BOOK
1
10
2
3
4
612
9
7
8
115
TU
PQRS
0
*
1. CD-Auswurf
2. RADIO: Zugang zum Radio-Menü Anzeige der Senderliste in alphabetischer Reihenfo lge (FM-Band) oder in der Reihenfolge der Frequenzen (AM-Band)
MEDIA: Zugang zum Medien-Menü (Audio-CD, Jukebox, Eingang für externe Geräte)
Anzeige der Titelliste, Wechsel des Mediums
NAV: Zugang zum Navigations-Menü und Anzeige der letzten Ziele
ESC: Abbruch des laufenden Vorgangs Langer Druck: Rückkehr zur Hauptanzeige
TRAFFIC: Zugang zum Verkehrs-Menü (Funktion im Einzelnen in Abschnitt 02 und 10)
ADDR BOOK: Zugang zum Adressbuch-Menü (Funktion im Einzelnen in Abschnitt 10)
SETUP: Zugang zum Menü "SETUP" (Konfi guration) (Fu nktion im Einzelnen in Abschnitt 02 und 10) Langer Druck: GPS
3. Audio-Einstellungen (Balance/Fader, Bässe/Höhen, Equalizer...)
4. Lautstärkeregelung Kurzer Druck: Stummschaltung
5. Automatische Sendersuche nach unten Anwahl des vorigen CD- oder MP3-Titels
6. Automatische Sendersuche nach oben Anwahl des nächsten CD- oder MP3-Titels

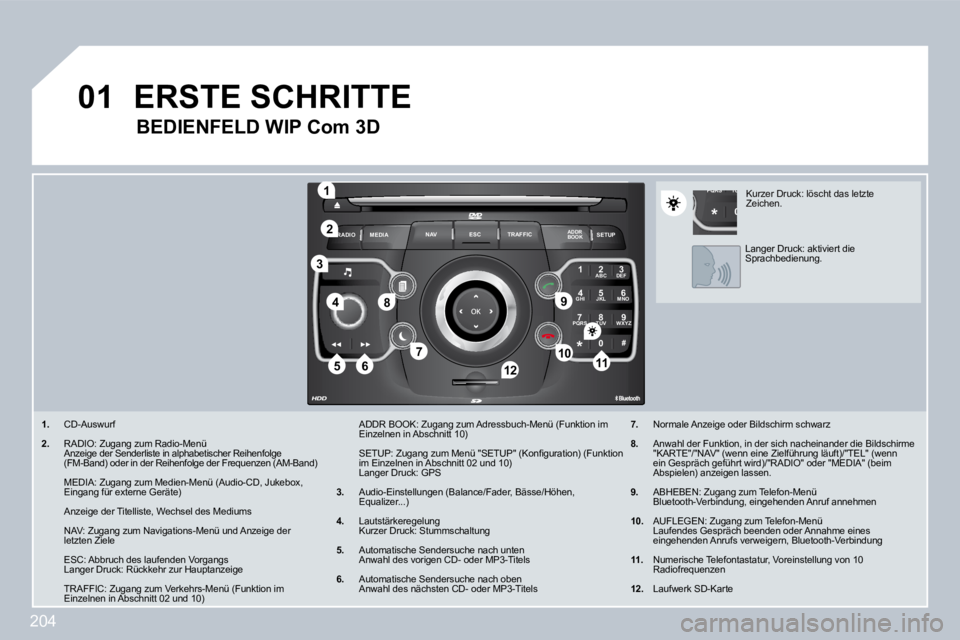

ERSTE SCHRITTE
BEDIENFELD WIP Com 3D
7. Normale Anzeige oder Bildschirm schwarz
8. Anwahl der Funktion, in der sich nacheinander die Bildschirme "KARTE"/"NAV" (wenn eine Zielführung läuft)/"TEL" (wenn ein Gespräch geführt wird)/"RADIO" oder "MEDIA" (be im Abspielen) anzeigen lassen.
9. ABHEBEN: Zugang zum Telefon-Menü Bluetooth-Verbindung, eingehenden Anruf annehmen
10. AUFLEGEN: Zugang zum Telefon-Menü Laufendes Gespräch beenden oder Annahme eines eingehenden Anrufs verweigern, Bluetooth-Verbindung
11. Numerische Telefontastatur, Voreinstellung von 10 Radiofrequenzen
12. Laufwerk SD-Karte
Kurzer Druck: löscht das letzte
Zeichen.
Langer Druck: aktiviert die Sprachbedienung.
