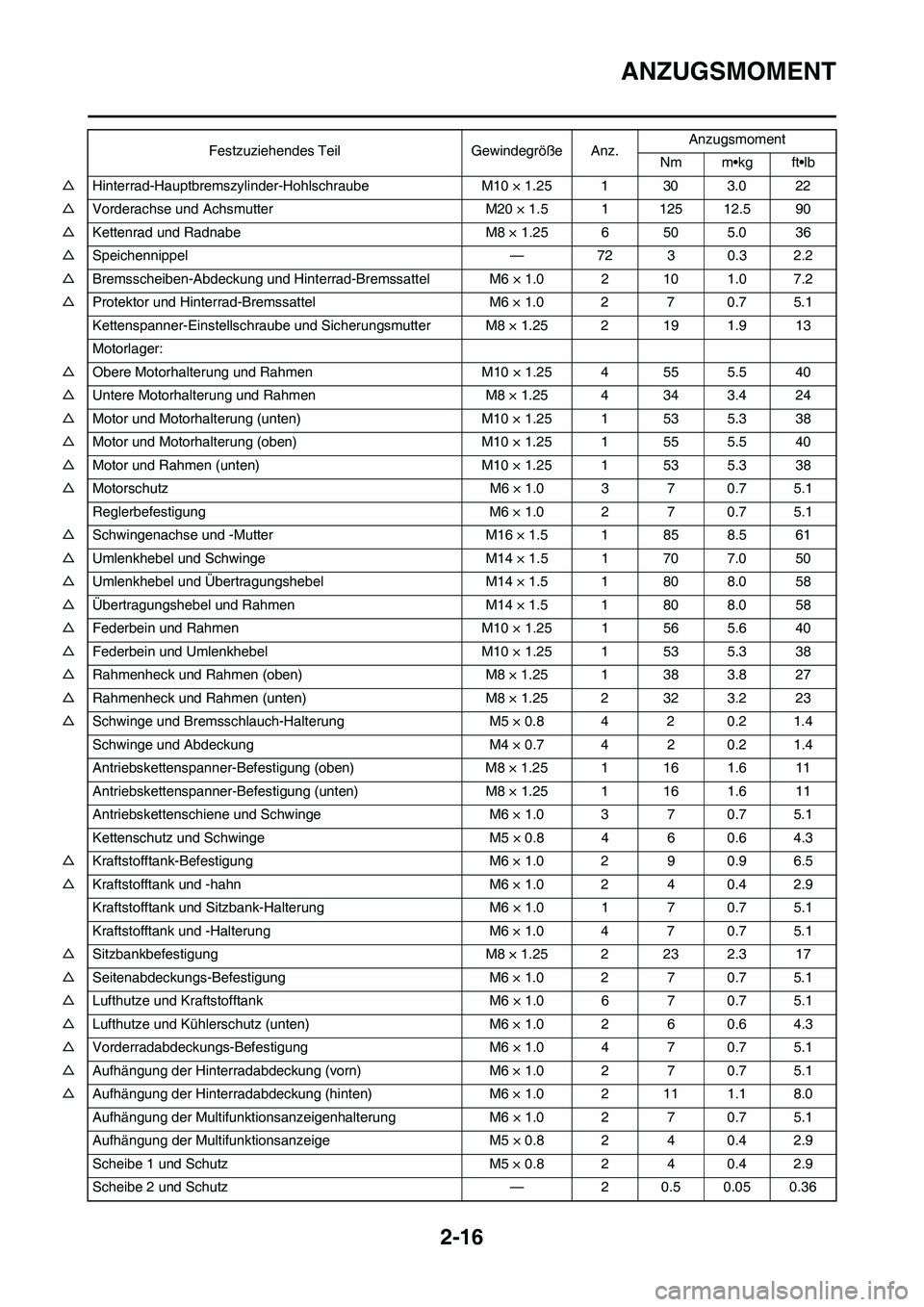

ANZUGSMOMENT
△Hinterrad-Hauptbremszylinder-Hohlschraube M10 × 1.25 1 30 3.0 22
△Vorderachse und Achsmutter M20 × 1.5 1 125 12.5 90
△Kettenrad und Radnabe M8 × 1.25 6 50 5.0 36
△Speichennippel — 72 3 0.3 2.2
△Bremsscheiben-Abdeckung und Hinterrad-Bremssattel M6 × 1.0 2 10 1.0 7.2
△Protektor und Hinterrad-Bremssattel M6 × 1.0 2 7 0.7 5.1
Kettenspanner-Einstellschraube und Sicherungsmutter M8 × 1.25 2 19 1.9 13
Motorlager:
△Obere Motorhalterung und Rahmen M10 × 1.25 4 55 5.5 40
△Untere Motorhalterung und Rahmen M8 × 1.25 4 34 3.4 24
△Motor und Motorhalterung (unten) M10 × 1.25 1 53 5.3 38
△Motor und Motorhalterung (oben) M10 × 1.25 1 55 5.5 40
△Motor und Rahmen (unten) M10 × 1.25 1 53 5.3 38
△Motorschutz M6 × 1.0 3 7 0.7 5.1
Reglerbefestigung M6 × 1.0 2 7 0.7 5.1
△Schwingenachse und -Mutter M16 × 1.5 1 85 8.5 61
△Umlenkhebel und Schwinge M14 × 1.5 1 70 7.0 50
△Umlenkhebel und Übertragungshebel M14 × 1.5 1 80 8.0 58
△Übertragungshebel und Rahmen M14 × 1.5 1 80 8.0 58
△Federbein und Rahmen M10 × 1.25 1 56 5.6 40
△Federbein und Umlenkhebel M10 × 1.25 1 53 5.3 38
△Rahmenheck und Rahmen (oben) M8 × 1.25 1 38 3.8 27
△Rahmenheck und Rahmen (unten) M8 × 1.25 2 32 3.2 23
△Schwinge und Bremsschlauch-Halterung M5 × 0.8 4 2 0.2 1.4
Schwinge und Abdeckung M4 × 0.7 4 2 0.2 1.4
Antriebskettenspanner-Befestigung (oben) M8 × 1.25 1 16 1.6 11
Antriebskettenspanner-Befestigung (unten) M8 × 1.25 1 16 1.6 11
Antriebskettenschiene und Schwinge M6 × 1.0 3 7 0.7 5.1
Kettenschutz und Schwinge M5 × 0.8 4 6 0.6 4.3
△Kraftstofftank-Befestigung M6 × 1.0 2 9 0.9 6.5
△Kraftstofftank und -hahn M6 × 1.0 2 4 0.4 2.9
Kraftstofftank und Sitzbank-Halterung M6 × 1.0 1 7 0.7 5.1
Kraftstofftank und -Halterung M6 × 1.0 4 7 0.7 5.1
△Sitzbankbefestigung M8 × 1.25 2 23 2.3 17
△Seitenabdeckungs-Befestigung M6 × 1.0 2 7 0.7 5.1
△Lufthutze und Kraftstofftank M6 × 1.0 6 7 0.7 5.1
△Lufthutze und Kühlerschutz (unten) M6 × 1.0 2 6 0.6 4.3
△Vorderradabdeckungs-Befestigung M6 × 1.0 4 7 0.7 5.1
△Aufhängung der Hinterradabdeckung (vorn) M6 × 1.0 2 7 0.7 5.1
△Aufhängung der Hinterradabdeckung (hinten) M6 × 1.0 2 11 1.1 8.0
Aufhängung der Multifunktionsanzeigenhalterung M6 × 1.0 2 7 0.7 5.1
Aufhängung der Multifunktionsanzeige M5 × 0.8 2 4 0.4 2.9
Scheibe 1 und Schutz M5 × 0.8 2 4 0.4 2.9
Scheibe 2 und Schutz — 2 0.5 0.05 0.36Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb

2-17

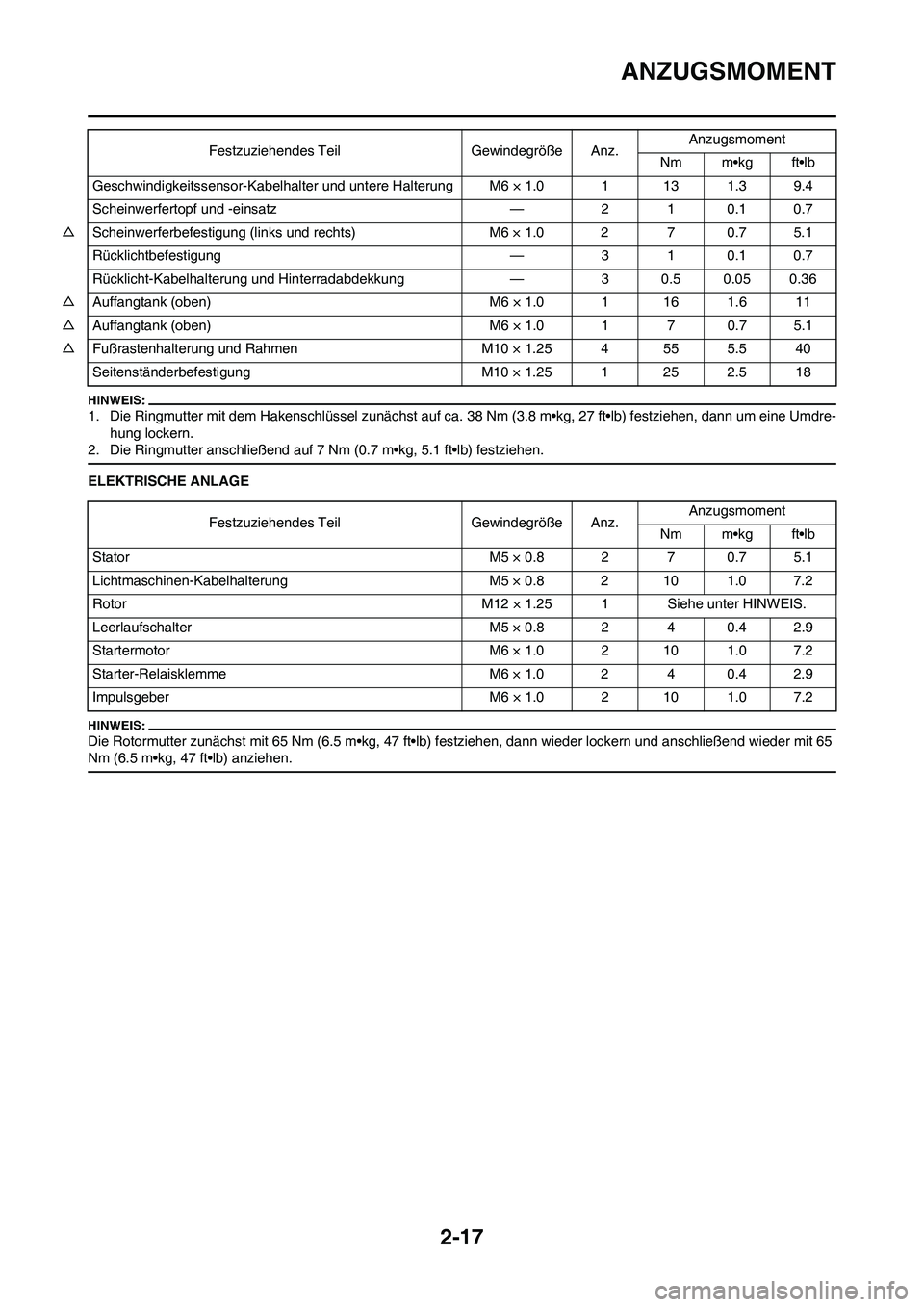

ANZUGSMOMENT
1. Die Ringmutter mit dem Hakenschlüssel zunächst auf ca. 38 Nm (3.8 m•kg, 27 ft•lb) festziehen, dann um eine Umdre-
hung lockern.
2. Die Ringmutter anschließend auf 7 Nm (0.7 m•kg, 5.1 ft•lb) festziehen.
ELEKTRISCHE ANLAGE
Die Rotormutter zunächst mit 65 Nm (6.5 m•kg, 47 ft•lb) festziehen, dann wieder lockern und anschließend wieder mit 65
Nm (6.5 m•kg, 47 ft•lb) anziehen.
Geschwindigkeitssensor-Kabelhalter und untere Halterung M6 × 1.0 1 13 1.3 9.4
Scheinwerfertopf und -einsatz — 2 1 0.1 0.7
△Scheinwerferbefestigung (links und rechts) M6 × 1.0 2 7 0.7 5.1
Rücklichtbefestigung — 3 1 0.1 0.7
Rücklicht-Kabelhalterung und Hinterradabdekkung — 3 0.5 0.05 0.36
△Auffangtank (oben) M6 × 1.0 1 16 1.6 11
△Auffangtank (oben) M6 × 1.0 1 7 0.7 5.1
△Fußrastenhalterung und Rahmen M10 × 1.25 4 55 5.5 40
Seitenständerbefestigung M10 × 1.25 1 25 2.5 18Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
Stator M5 × 0.8 2 7 0.7 5.1
Lichtmaschinen-Kabelhalterung M5 × 0.8 2 10 1.0 7.2
Rotor M12 × 1.25 1 Siehe unter HINWEIS.
Leerlaufschalter M5 × 0.8 2 4 0.4 2.9
Startermotor M6 × 1.0 2 10 1.0 7.2
Starter-Relaisklemme M6 × 1.0 2 4 0.4 2.9
Impulsgeber M6 × 1.0 2 10 1.0 7.2

2-18
ANZUGSMOMENT

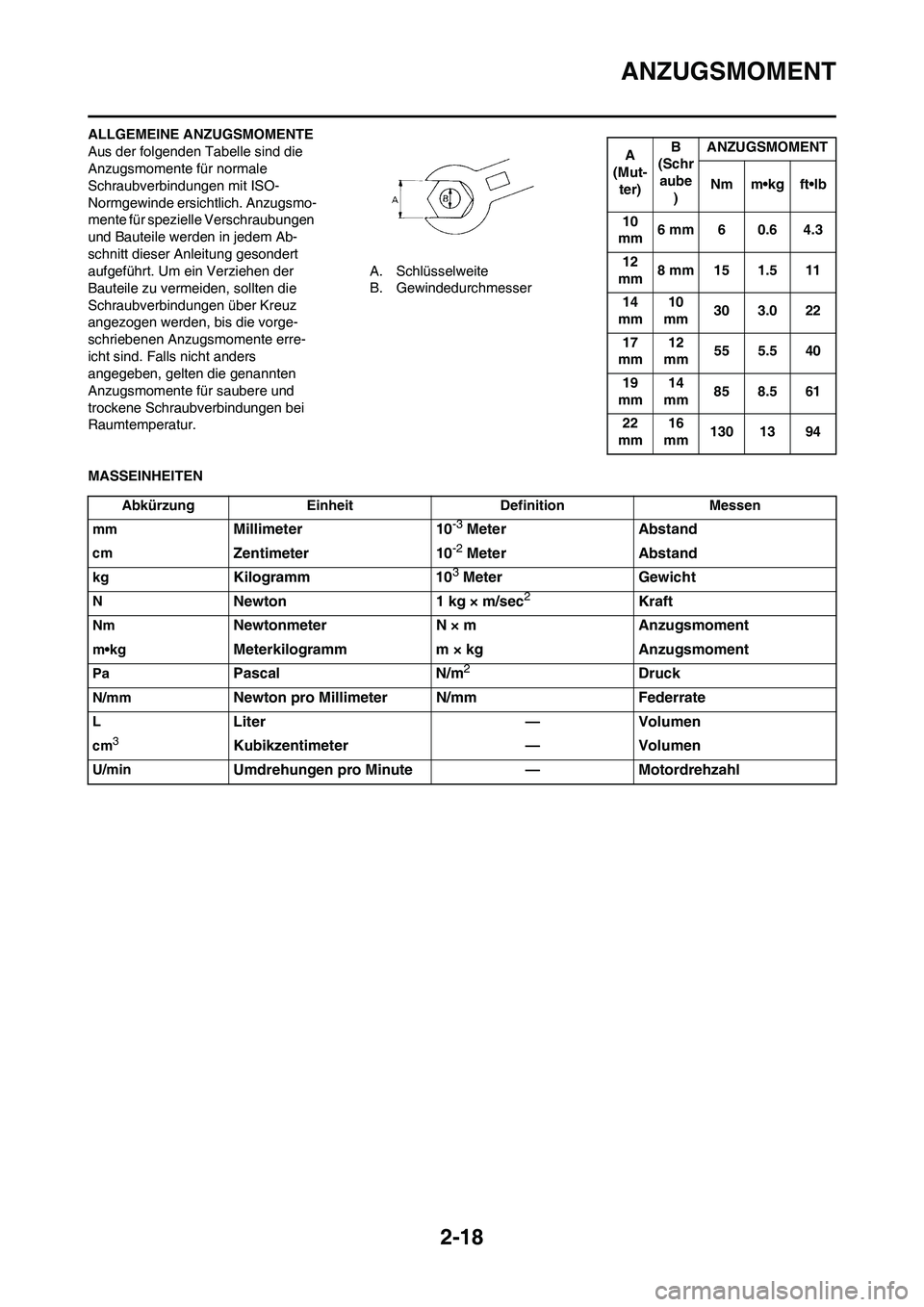

ALLGEMEINE ANZUGSMOMENTE
Aus der folgenden Tabelle sind die
Anzugsmomente für normale
Schraubverbindungen mit ISO-
Normgewinde ersichtlich. Anzugsmo-
mente für spezielle Verschraubungen
und Bauteile werden in jedem Ab-
schnitt dieser Anleitung gesondert
aufgeführt. Um ein Verziehen der
Bauteile zu vermeiden, sollten die
Schraubverbindungen über Kreuz
angezogen werden, bis die vorge-
schriebenen Anzugsmomente erre-
icht sind. Falls nicht anders
angegeben, gelten die genannten
Anzugsmomente für saubere und
trockene Schraubverbindungen bei
Raumtemperatur.A. Schlüsselweite
B. Gewindedurchmesser
MASSEINHEITEN
A
(Mut-
ter)B
(Schr
aube
)ANZUGSMOMENT
Nm m•kg ft•lb
10
mm6 mm 6 0.6 4.3
12
mm8 mm 15 1.5 11
14
mm10
mm30 3.0 22
17
mm12
mm55 5.5 40
19
mm14
mm85 8.5 61
22
mm16
mm130 13 94
Abkürzung EinheitDefinition Messen
mm
Millimeter 10-3 Meter Abstand
cmZentimeter 10-2 Meter Abstand
kgKilogramm 103 Meter Gewicht
NNewton 1 kg × m/sec2Kraft
NmNewtonmeter N × m Anzugsmoment
m•kgMeterkilogramm m × kg Anzugsmoment
PaPascal N/m2Druck
N/mmNewton pro Millimeter N/mm Federrate
LLiter — Volumen
cm3Kubikzentimeter — Volumen
U/minUmdrehungen pro Minute — Motordrehzahl

2-19

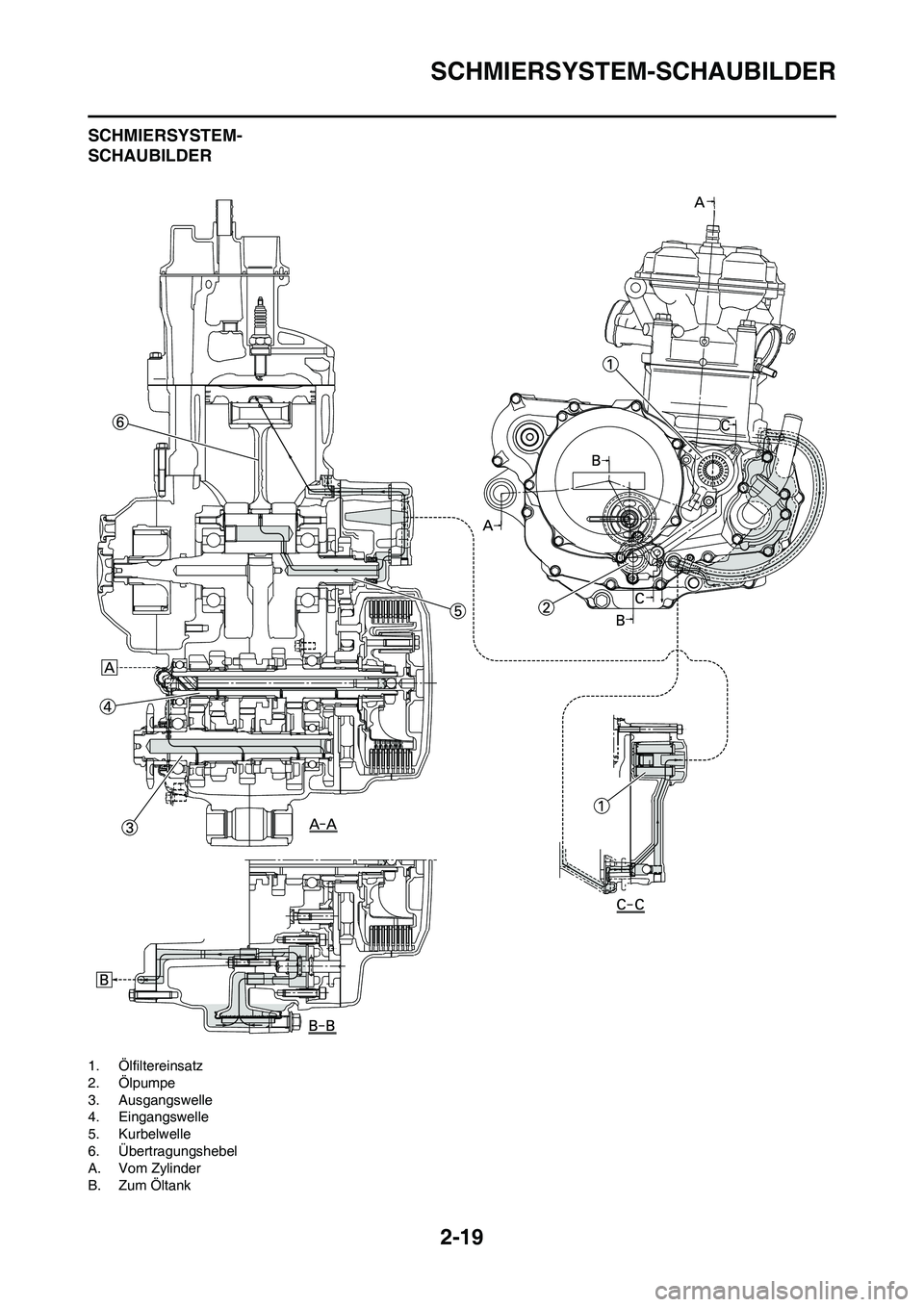

SCHMIERSYSTEM-SCHAUBILDER
SCHMIERSYSTEM-
SCHAUBILDER
1. Ölfiltereinsatz
2. Ölpumpe
3. Ausgangswelle
4. Eingangswelle
5. Kurbelwelle
6. Übertragungshebel
A. Vom Zylinder
B. Zum Öltank

2-20

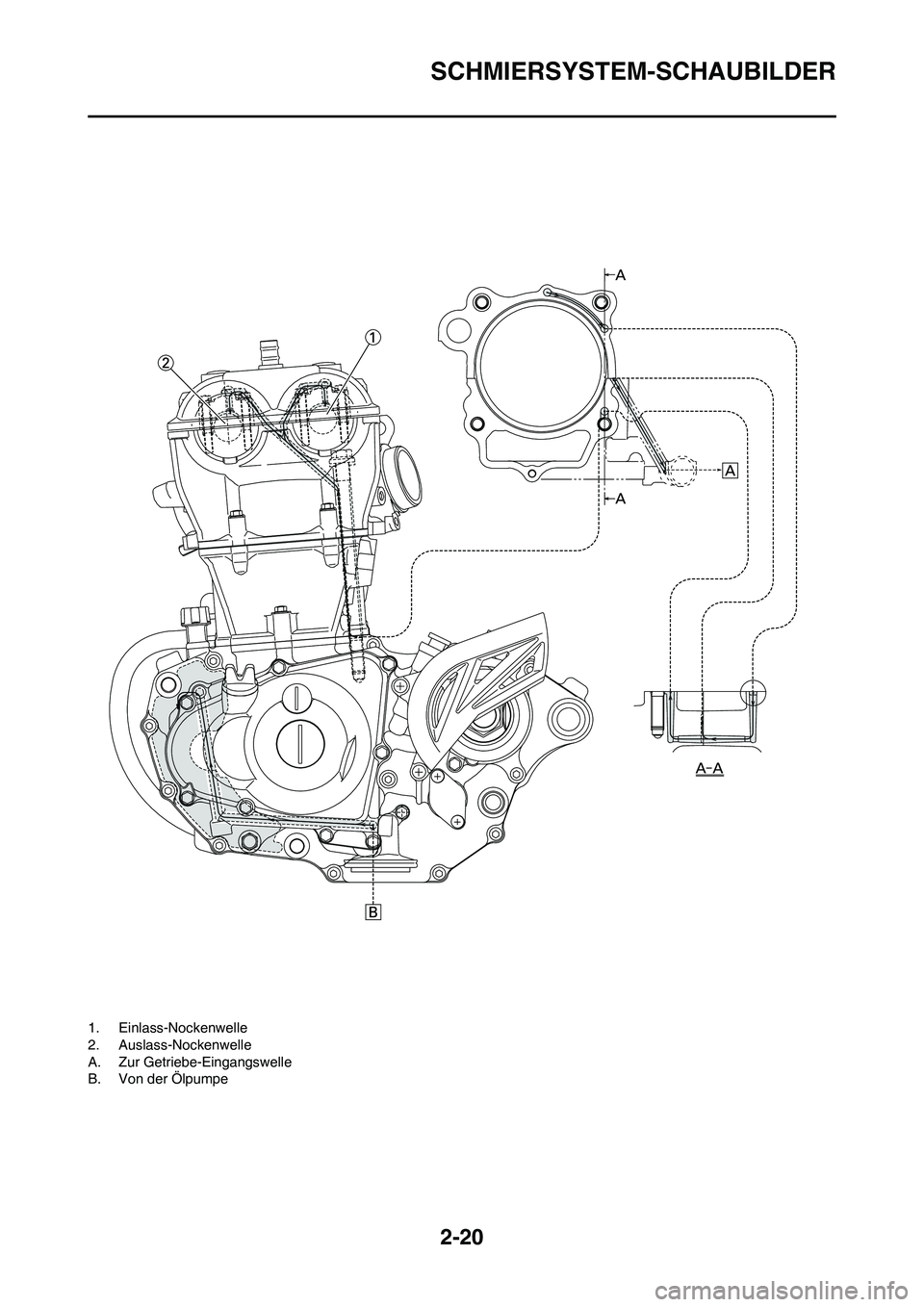

SCHMIERSYSTEM-SCHAUBILDER
1. Einlass-Nockenwelle
2. Auslass-Nockenwelle
A. Zur Getriebe-Eingangswelle
B. Von der Ölpumpe

2-21

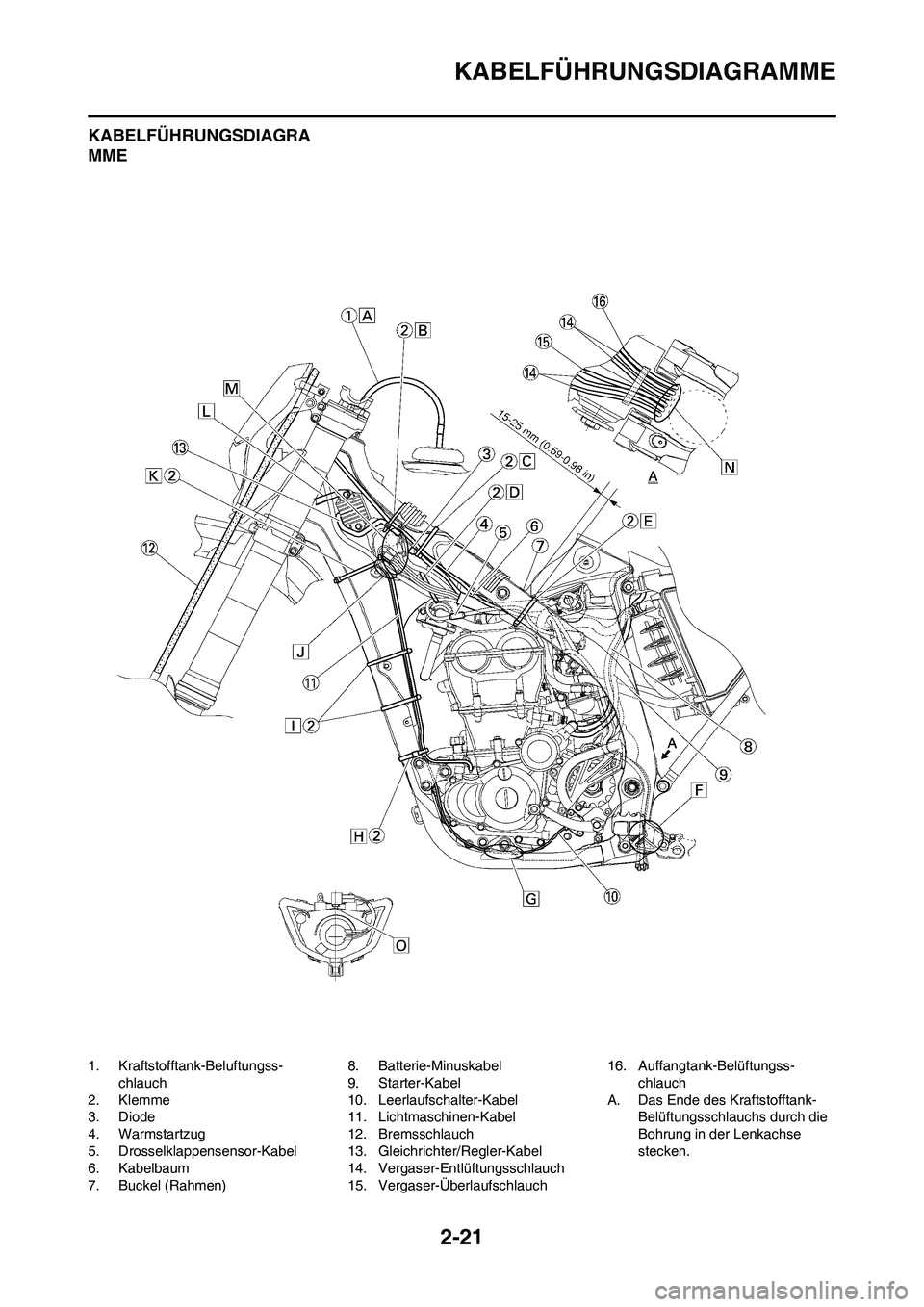

KABELFÜHRUNGSDIAGRAMME
KABELFÜHRUNGSDIAGRA
MME
1. Kraftstofftank-Beluftungss-
chlauch
2. Klemme
3. Diode
4. Warmstartzug
5. Drosselklappensensor-Kabel
6. Kabelbaum
7. Buckel (Rahmen)8. Batterie-Minuskabel
9. Starter-Kabel
10. Leerlaufschalter-Kabel
11. Lichtmaschinen-Kabel
12. Bremsschlauch
13. Gleichrichter/Regler-Kabel
14. Vergaser-Entlüftungsschlauch
15. Vergaser-Überlaufschlauch16. Auffangtank-Belüftungss-
chlauch
A. Das Ende des Kraftstofftank-
Belüftungsschlauchs durch die
Bohrung in der Lenkachse
stecken.

2-22

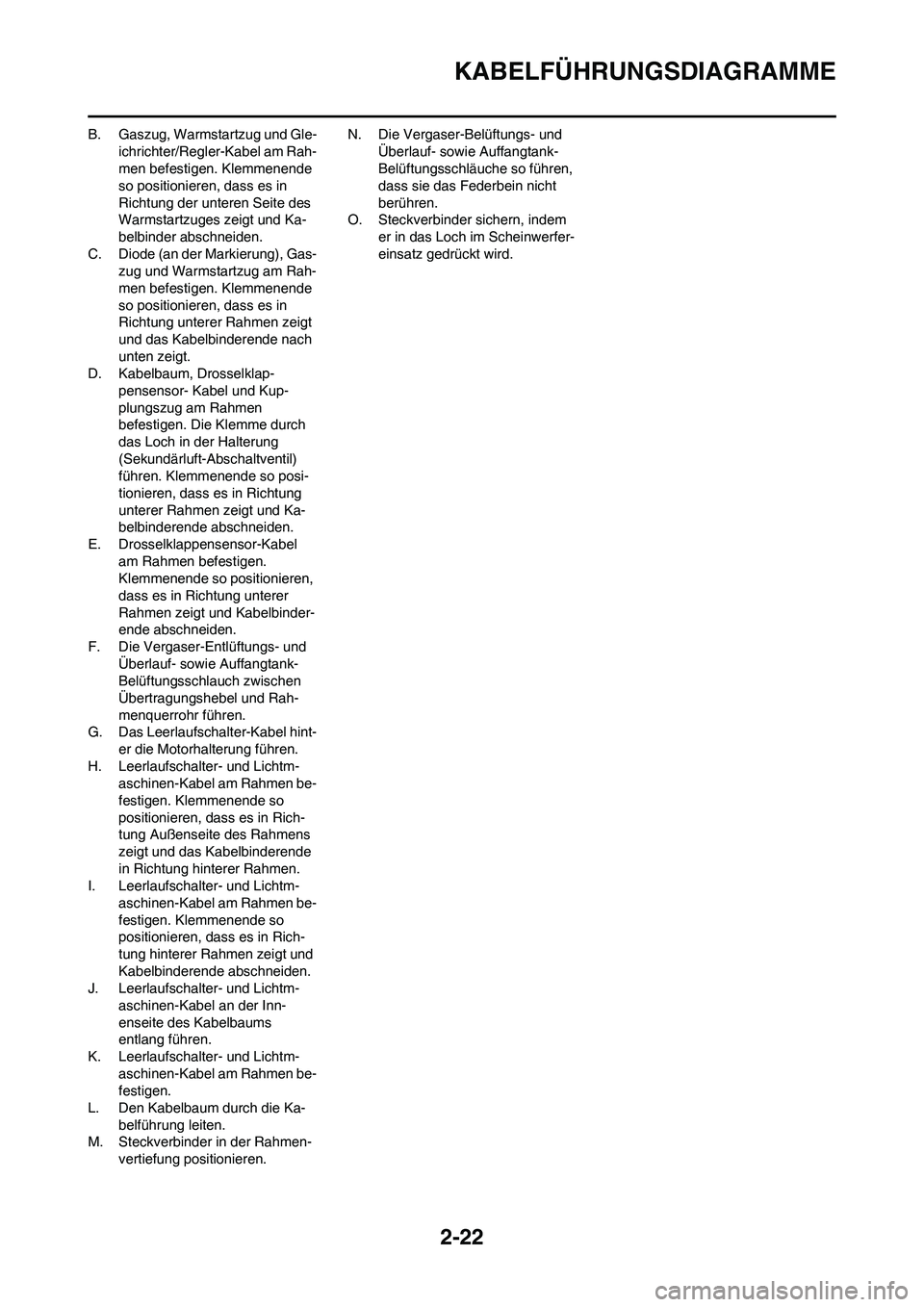

KABELFÜHRUNGSDIAGRAMME
B. Gaszug, Warmstartzug und Gle-
ichrichter/Regler-Kabel am Rah-
men befestigen. Klemmenende
so positionieren, dass es in
Richtung der unteren Seite des
Warmstartzuges zeigt und Ka-
belbinder abschneiden.
C. Diode (an der Markierung), Gas-
zug und Warmstartzug am Rah-
men befestigen. Klemmenende
so positionieren, dass es in
Richtung unterer Rahmen zeigt
und das Kabelbinderende nach
unten zeigt.
D. Kabelbaum, Drosselklap-
pensensor- Kabel und Kup-
plungszug am Rahmen
befestigen. Die Klemme durch
das Loch in der Halterung
(Sekundärluft-Abschaltventil)
führen. Klemmenende so posi-
tionieren, dass es in Richtung
unterer Rahmen zeigt und Ka-
belbinderende abschneiden.
E. Drosselklappensensor-Kabel
am Rahmen befestigen.
Klemmenende so positionieren,
dass es in Richtung unterer
Rahmen zeigt und Kabelbinder-
ende abschneiden.
F. Die Vergaser-Entlüftungs- und
Überlauf- sowie Auffangtank-
Belüftungsschlauch zwischen
Übertragungshebel und Rah-
menquerrohr führen.
G. Das Leerlaufschalter-Kabel hint-
er die Motorhalterung führen.
H. Leerlaufschalter- und Lichtm-
aschinen-Kabel am Rahmen be-
festigen. Klemmenende so
positionieren, dass es in Rich-
tung Außenseite des Rahmens
zeigt und das Kabelbinderende
in Richtung hinterer Rahmen.
I. Leerlaufschalter- und Lichtm-
aschinen-Kabel am Rahmen be-
festigen. Klemmenende so
positionieren, dass es in Rich-
tung hinterer Rahmen zeigt und
Kabelbinderende abschneiden.
J. Leerlaufschalter- und Lichtm-
aschinen-Kabel an der Inn-
enseite des Kabelbaums
entlang führen.
K. Leerlaufschalter- und Lichtm-
aschinen-Kabel am Rahmen be-
festigen.
L. Den Kabelbaum durch die Ka-
belführung leiten.
M. Steckverbinder in der Rahmen-
vertiefung positionieren.N. Die Vergaser-Belüftungs- und
Überlauf- sowie Auffangtank-
Belüftungsschläuche so führen,
dass sie das Federbein nicht
berühren.
O. Steckverbinder sichern, indem
er in das Loch im Scheinwerfer-
einsatz gedrückt wird.

2-23
KABELFÜHRUNGSDIAGRAMME
1. Gasgeberzug
2. Gasnehmerzug
3. Auffangtank-Schlauch
4. Zündspule
5. Klemme
6. Sekundärluftsystem-Schlauch
(Abschaltventil/Zylinderkopf-
front)
7. Auffangtank-Belüftungss-
chlauchA. Gasgeber- und Gasnehmerzug
kreuzen.
B. Auffangtank-Schlauch und
Sekundärluftsystem-Schlauch
(Abschaltventil/Zylinderkop-
frücken) am Rahmen befesti-
gen. Klemmenende so
positionieren, dass es in Rich-
tung unterer Rahmen zeigt und
Kabelbinderende abschneiden.C. Auffangtank-Belüftungss-
chlauch und Vergaser-Belüf-
tungsschläuche
zusammenbinden.
D. Den Vergaser-Belüftungss-
chlauch (von der Gaszug-Ab-
deckung kommend) durch die
Schlauchhalterung führen.
