2008 YAMAHA WR 450F Betriebsanleitungen (in German)

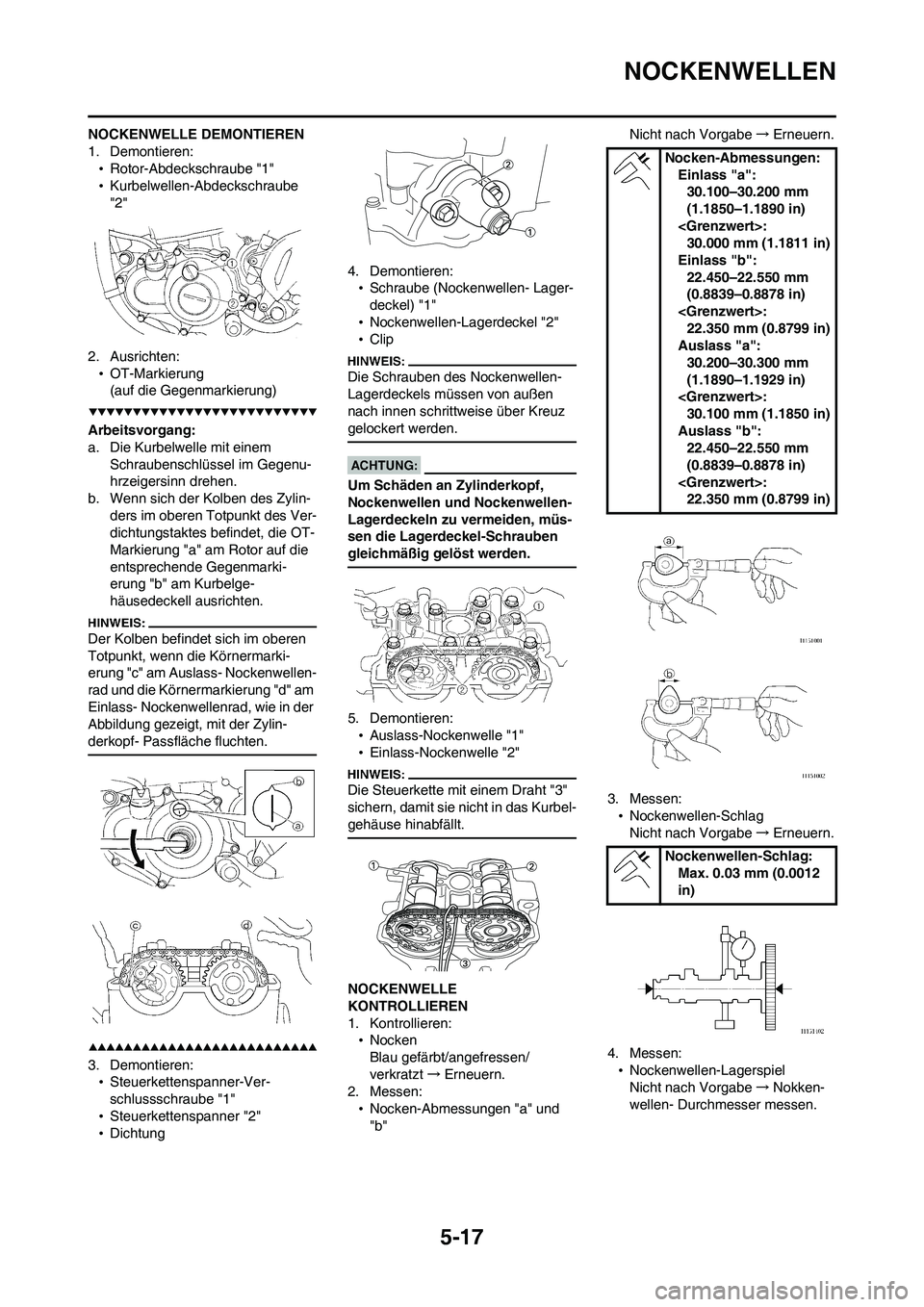

5-17
NOCKENWELLEN
NOCKENWELLE DEMONTIEREN
1. Demontieren:
•Rotor-Abdeckschraube "1"
•Kurbelwellen-Abdeckschraube
"2"
2. Ausrichten:
•OT-Markierung
(auf die Gegenmarkierung)
Arbeitsvorgang:
a. Die Kurbelwelle mit einem
Schraubenschlüssel im Gegenu-
hrzeigersinn drehen.
b. Wenn sich der Kolben des Zylin-
ders im oberen Totpunkt des Ver-
dichtungstaktes befindet, die OT-
Markierung "a" am Rotor auf die
entsprechende Gegenmarki-
erung "b" am Kurbelge-
häusedeckell ausrichten.
Der Kolben befindet sich im oberen
Totpunkt, wenn die Körnermarki-
erung "c" am Auslass- Nockenwellen-
rad und die Körnermarkierung "d" am
Einlass- Nockenwellenrad, wie in der
Abbildung gezeigt, mit der Zylin-
derkopf- Passfläche fluchten.
3. Demontieren:
•Steuerkettenspanner-Ver-
schlussschraube "1"
•Steuerkettenspanner "2"
•Dichtung4. Demontieren:
•Schraube (Nockenwellen- Lager-
deckel) "1"
•Nockenwellen-Lagerdeckel "2"
•Clip
Die Schrauben des Nockenwellen-
Lagerdeckels müssen von außen
nach innen schrittweise über Kreuz
gelockert werden.
Um Schäden an Zylinderkopf,
Nockenwellen und Nockenwellen-
Lagerdeckeln zu vermeiden, müs-
sen die Lagerdeckel-Schrauben
gleichmäßig gelöst werden.
5. Demontieren:
•Auslass-Nockenwelle "1"
•Einlass-Nockenwelle "2"
Die Steuerkette mit einem Draht "3"
sichern, damit sie nicht in das Kurbel-
gehäuse hinabfällt.
NOCKENWELLE
KONTROLLIEREN
1. Kontrollieren:
•Nocken
Blau gefärbt/angefressen/
verkratzt→Erneuern.
2. Messen:
•Nocken-Abmessungen "a" und
"b"Nicht nach Vorgabe→Erneuern.
3. Messen:
•Nockenwellen-Schlag
Nicht nach Vorgabe→Erneuern.
4. Messen:
•Nockenwellen-Lagerspiel
Nicht nach Vorgabe→Nokken-
wellen- Durchmesser messen.
Nocken-Abmessungen:
Einlass "a":
30.100–30.200 mm
(1.1850–1.1890 in)
:
30.000 mm (1.1811 in)
Einlass "b":
22.450–22.550 mm
(0.8839–0.8878 in)
:
22.350 mm (0.8799 in)
Auslass "a":
30.200–30.300 mm
(1.1890–1.1929 in)
:
30.100 mm (1.1850 in)
Auslass "b":
22.450–22.550 mm
(0.8839–0.8878 in)
:
22.350 mm (0.8799 in)
Nockenwellen-Schlag:
Max. 0.03 mm (0.0012
in)

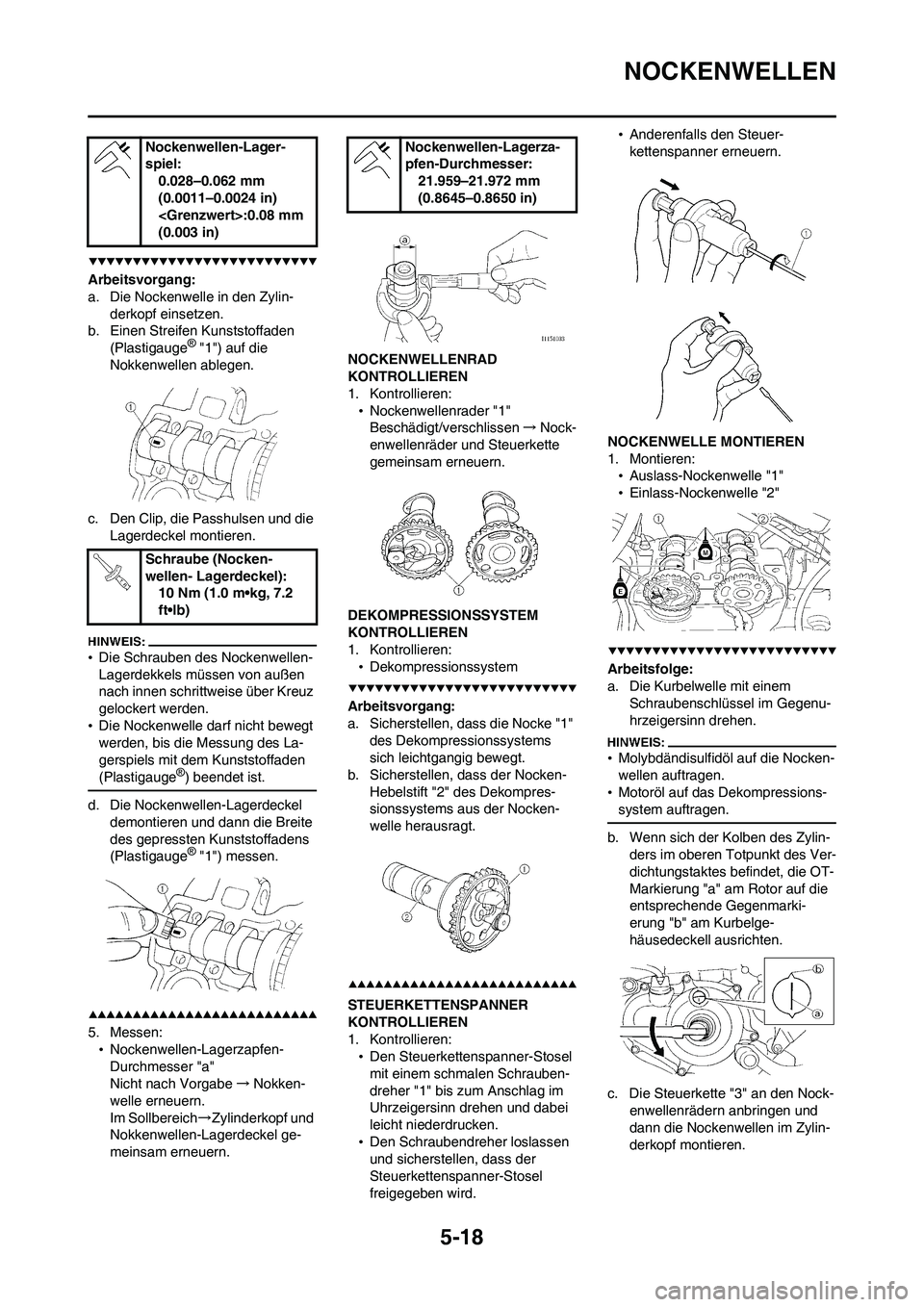

5-18
NOCKENWELLEN
Arbeitsvorgang:
a. Die Nockenwelle in den Zylin-
derkopf einsetzen.
b. Einen Streifen Kunststoffaden
(Plastigauge
® "1") auf die
Nokkenwellen ablegen.
c. Den Clip, die Passhulsen und die
Lagerdeckel montieren.
•Die Schrauben des Nockenwellen-
Lagerdekkels müssen von außen
nach innen schrittweise über Kreuz
gelockert werden.
•Die Nockenwelle darf nicht bewegt
werden, bis die Messung des La-
gerspiels mit dem Kunststoffaden
(Plastigauge
®) beendet ist.
d. Die Nockenwellen-Lagerdeckel
demontieren und dann die Breite
des gepressten Kunststoffadens
(Plastigauge
® "1") messen.
5. Messen:
•Nockenwellen-Lagerzapfen-
Durchmesser "a"
Nicht nach Vorgabe→Nokken-
welle erneuern.
Im Sollbereich→Zylinderkopf und
Nokkenwellen-Lagerdeckel ge-
meinsam erneuern.NOCKENWELLENRAD
KONTROLLIEREN
1. Kontrollieren:
•Nockenwellenrader "1"
Beschädigt/verschlissen→Nock-
enwellenräder und Steuerkette
gemeinsam erneuern.
DEKOMPRESSIONSSYSTEM
KONTROLLIEREN
1. Kontrollieren:
•Dekompressionssystem
Arbeitsvorgang:
a. Sicherstellen, dass die Nocke "1"
des Dekompressionssystems
sich leichtgangig bewegt.
b. Sicherstellen, dass der Nocken-
Hebelstift "2" des Dekompres-
sionssystems aus der Nocken-
welle herausragt.
STEUERKETTENSPANNER
KONTROLLIEREN
1. Kontrollieren:
•Den Steuerkettenspanner-Stosel
mit einem schmalen Schrauben-
dreher "1" bis zum Anschlag im
Uhrzeigersinn drehen und dabei
leicht niederdrucken.
•Den Schraubendreher loslassen
und sicherstellen, dass der
Steuerkettenspanner-Stosel
freigegeben wird.•Anderenfalls den Steuer-
kettenspanner erneuern.
NOCKENWELLE MONTIEREN
1. Montieren:
•Auslass-Nockenwelle "1"
•Einlass-Nockenwelle "2"
Arbeitsfolge:
a. Die Kurbelwelle mit einem
Schraubenschlüssel im Gegenu-
hrzeigersinn drehen.
•Molybdändisulfidöl auf die Nocken-
wellen auftragen.
•Motoröl auf das Dekompressions-
system auftragen.
b. Wenn sich der Kolben des Zylin-
ders im oberen Totpunkt des Ver-
dichtungstaktes befindet, die OT-
Markierung "a" am Rotor auf die
entsprechende Gegenmarki-
erung "b" am Kurbelge-
häusedeckell ausrichten.
c. Die Steuerkette "3" an den Nock-
enwellenrädern anbringen und
dann die Nockenwellen im Zylin-
derkopf montieren. Nockenwellen-Lager-
spiel:
0.028–0.062 mm
(0.0011–0.0024 in)
:0.08 mm
(0.003 in)
Schraube (Nocken-
wellen- Lagerdeckel):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Nockenwellen-Lagerza-
pfen-Durchmesser:
21.959–21.972 mm
(0.8645–0.8650 in)

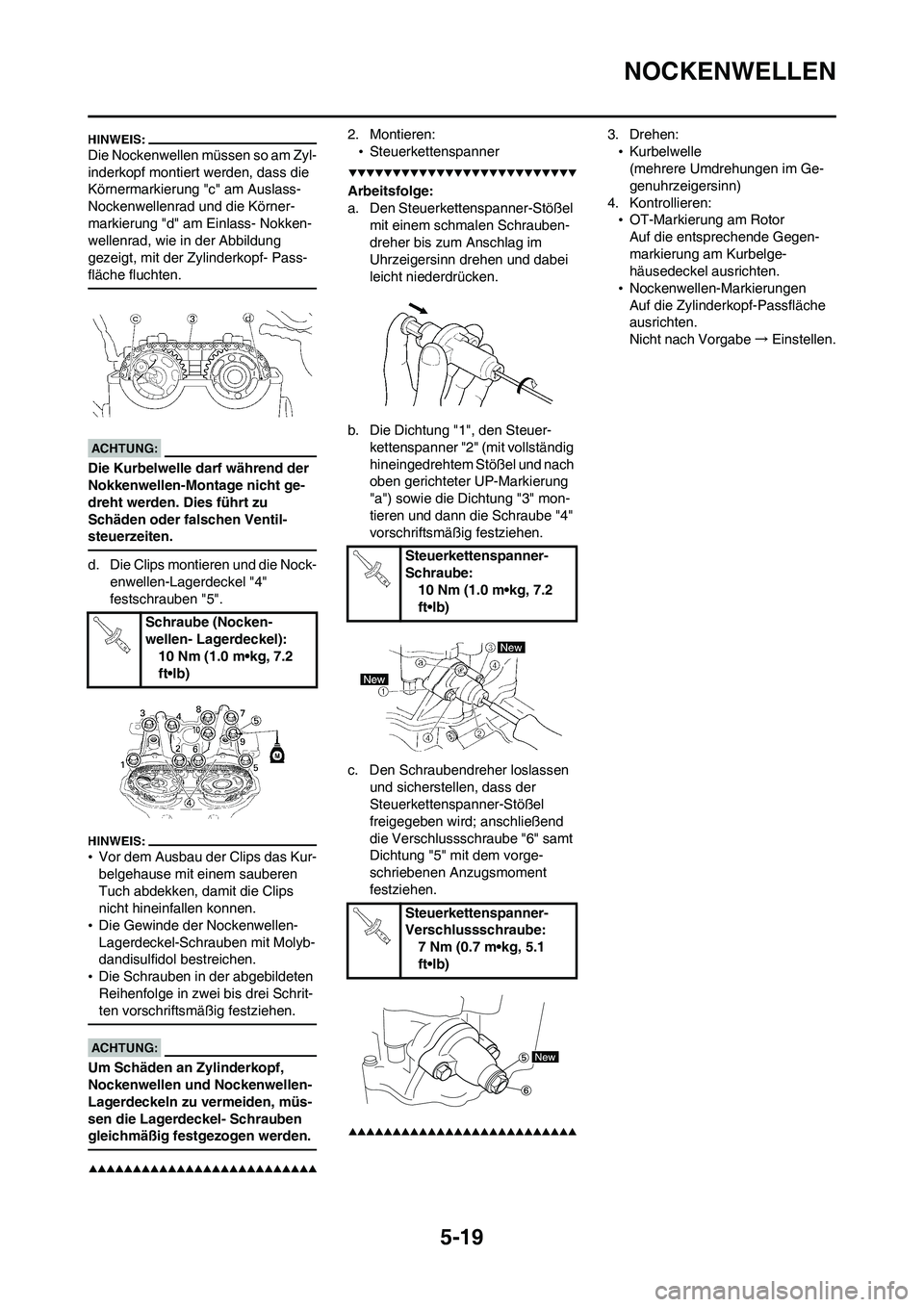

5-19
NOCKENWELLEN
Die Nockenwellen müssen so am Zyl-
inderkopf montiert werden, dass die
Körnermarkierung "c" am Auslass-
Nockenwellenrad und die Körner-
markierung "d" am Einlass- Nokken-
wellenrad, wie in der Abbildung
gezeigt, mit der Zylinderkopf- Pass-
fläche fluchten.
Die Kurbelwelle darf während der
Nokkenwellen-Montage nicht ge-
dreht werden. Dies führt zu
Schäden oder falschen Ventil-
steuerzeiten.
d. Die Clips montieren und die Nock-
enwellen-Lagerdeckel "4"
festschrauben "5".
•Vor dem Ausbau der Clips das Kur-
belgehause mit einem sauberen
Tuch abdekken, damit die Clips
nicht hineinfallen konnen.
•Die Gewinde der Nockenwellen-
Lagerdeckel-Schrauben mit Molyb-
dandisulfidol bestreichen.
•Die Schrauben in der abgebildeten
Reihenfolge in zwei bis drei Schrit-
ten vorschriftsmäßig festziehen.
Um Schäden an Zylinderkopf,
Nockenwellen und Nockenwellen-
Lagerdeckeln zu vermeiden, müs-
sen die Lagerdeckel- Schrauben
gleichmäßig festgezogen werden.
2. Montieren:
•Steuerkettenspanner
Arbeitsfolge:
a. Den Steuerkettenspanner-Stößel
mit einem schmalen Schrauben-
dreher bis zum Anschlag im
Uhrzeigersinn drehen und dabei
leicht niederdrücken.
b. Die Dichtung "1", den Steuer-
kettenspanner "2" (mit vollständig
hineingedrehtem Stößel und nach
oben gerichteter UP-Markierung
"a") sowie die Dichtung "3" mon-
tieren und dann die Schraube "4"
vorschriftsmäßig festziehen.
c. Den Schraubendreher loslassen
und sicherstellen, dass der
Steuerkettenspanner-Stößel
freigegeben wird; anschließend
die Verschlussschraube "6" samt
Dichtung "5" mit dem vorge-
schriebenen Anzugsmoment
festziehen.
3. Drehen:
•Kurbelwelle
(mehrere Umdrehungen im Ge-
genuhrzeigersinn)
4. Kontrollieren:
•OT-Markierung am Rotor
Auf die entsprechende Gegen-
markierung am Kurbelge-
häusedeckel ausrichten.
•Nockenwellen-Markierungen
Auf die Zylinderkopf-Passfläche
ausrichten.
Nicht nach Vorgabe→Einstellen.
Schraube (Nocken-
wellen- Lagerdeckel):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Steuerkettenspanner-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Steuerkettenspanner-
Verschlussschraube:
7 Nm (0.7 m•kg, 5.1
ft•lb)

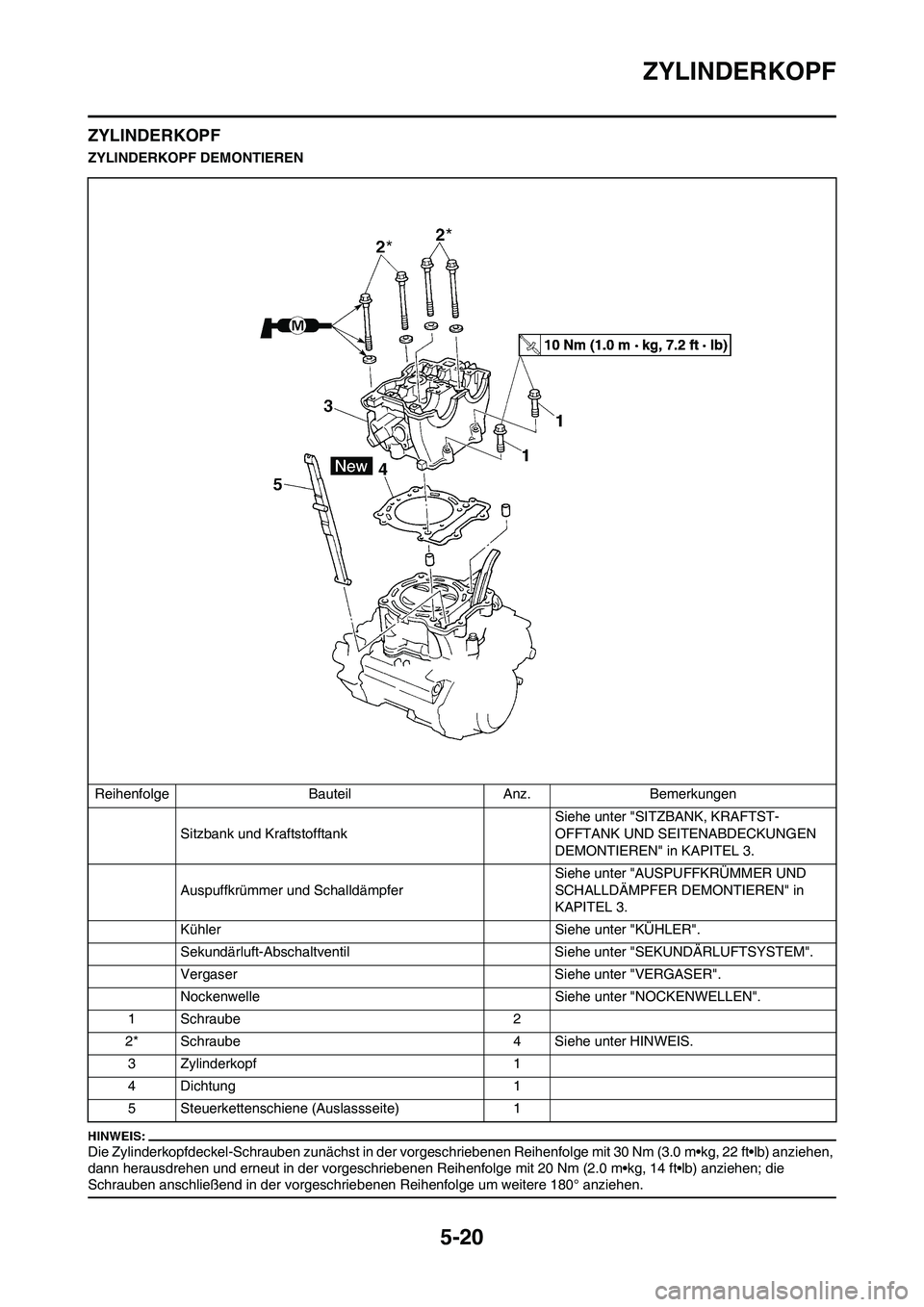

5-20
ZYLINDERKOPF
ZYLINDERKOPF
ZYLINDERKOPF DEMONTIEREN
Die Zylinderkopfdeckel-Schrauben zunächst in der vorgeschriebenen Reihenfolge mit 30 Nm (3.0 m•kg, 22 ft•lb) anziehen,
dann herausdrehen und erneut in der vorgeschriebenen Reihenfolge mit 20 Nm (2.0 m•kg, 14 ft•lb) anziehen; die
Schrauben anschließend in der vorgeschriebenen Reihenfolge um weitere 180° anziehen.
Reihenfolge Bauteil Anz. Bemerkungen
Sitzbank und Kraftstofftank Siehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN
DEMONTIEREN" in KAPITEL 3.
Auspuffkrümmer und SchalldämpferSiehe unter "AUSPUFFKRÜMMER UND
SCHALLDÄMPFER DEMONTIEREN" in
KAPITEL 3.
Kühler Siehe unter "KÜHLER".
Sekundärluft-Abschaltventil Siehe unter "SEKUNDÄRLUFTSYSTEM".
Vergaser Siehe unter "VERGASER".
Nockenwelle Siehe unter "NOCKENWELLEN".
1Schraube 2
2* Schraube 4 Siehe unter HINWEIS.
3 Zylinderkopf 1
4 Dichtung 1
5 Steuerkettenschiene (Auslassseite) 1

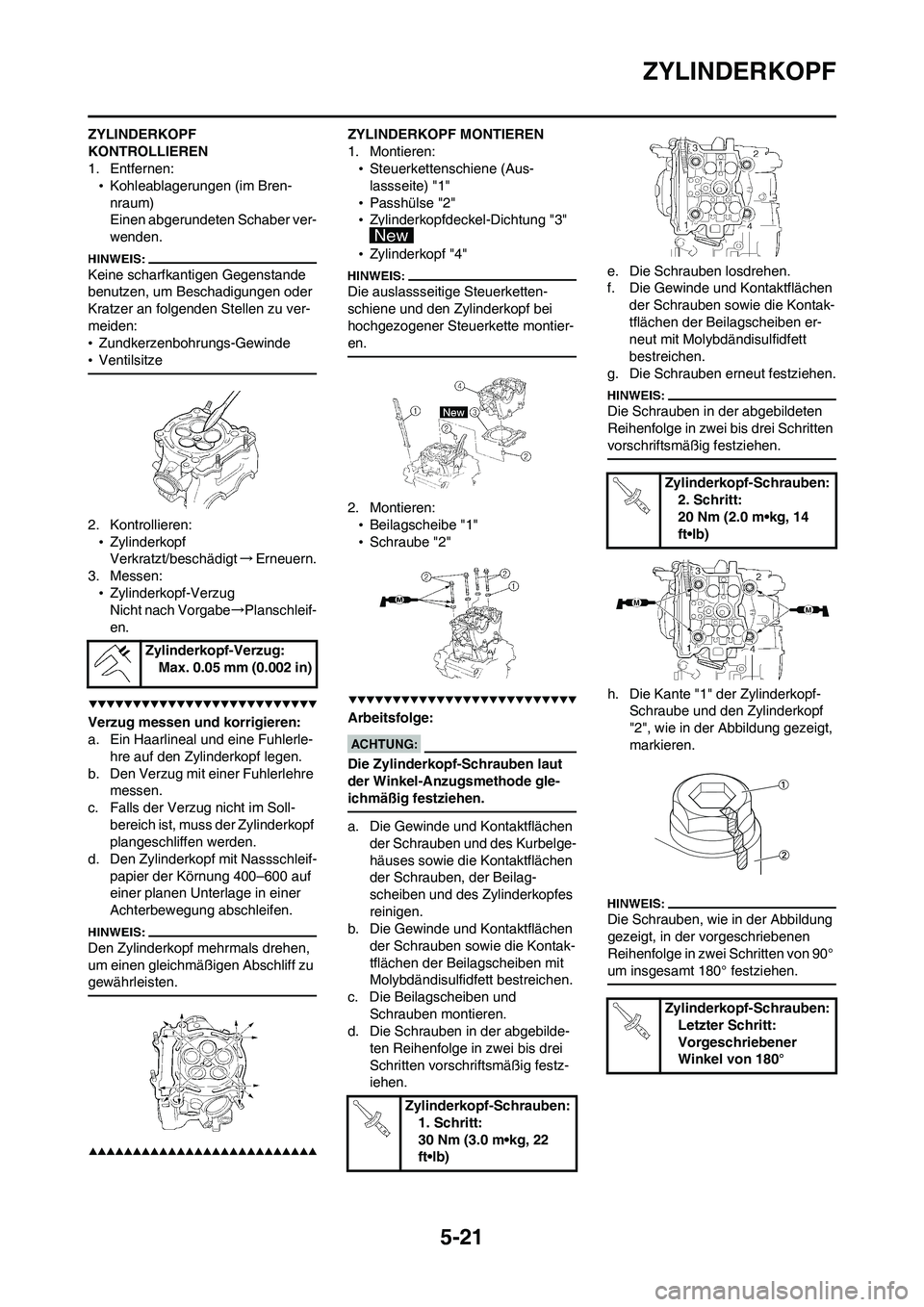

5-21
ZYLINDERKOPF
ZYLINDERKOPF
KONTROLLIEREN
1. Entfernen:
•Kohleablagerungen (im Bren-
nraum)
Einen abgerundeten Schaber ver-
wenden.
Keine scharfkantigen Gegenstande
benutzen, um Beschadigungen oder
Kratzer an folgenden Stellen zu ver-
meiden:
•Zundkerzenbohrungs-Gewinde
•Ventilsitze
2. Kontrollieren:
•Zylinderkopf
Verkratzt/beschädigt→Erneuern.
3. Messen:
•Zylinderkopf-Verzug
Nicht nach Vorgabe→Planschleif-
en.
Verzug messen und korrigieren:
a. Ein Haarlineal und eine Fuhlerle-
hre auf den Zylinderkopf legen.
b. Den Verzug mit einer Fuhlerlehre
messen.
c. Falls der Verzug nicht im Soll-
bereich ist, muss der Zylinderkopf
plangeschliffen werden.
d. Den Zylinderkopf mit Nassschleif-
papier der Körnung 400–600 auf
einer planen Unterlage in einer
Achterbewegung abschleifen.
Den Zylinderkopf mehrmals drehen,
um einen gleichmäßigen Abschliff zu
gewährleisten.
ZYLINDERKOPF MONTIEREN
1. Montieren:
•Steuerkettenschiene (Aus-
lassseite) "1"
•Passhülse "2"
•Zylinderkopfdeckel-Dichtung "3"
•Zylinderkopf "4"
Die auslassseitige Steuerketten-
schiene und den Zylinderkopf bei
hochgezogener Steuerkette montier-
en.
2. Montieren:
•Beilagscheibe "1"
•Schraube "2"
Arbeitsfolge:
Die Zylinderkopf-Schrauben laut
der Winkel-Anzugsmethode gle-
ichmäßig festziehen.
a. Die Gewinde und Kontaktflächen
der Schrauben und des Kurbelge-
häuses sowie die Kontaktflächen
der Schrauben, der Beilag-
scheiben und des Zylinderkopfes
reinigen.
b. Die Gewinde und Kontaktflächen
der Schrauben sowie die Kontak-
tflächen der Beilagscheiben mit
Molybdändisulfidfett bestreichen.
c. Die Beilagscheiben und
Schrauben montieren.
d. Die Schrauben in der abgebilde-
ten Reihenfolge in zwei bis drei
Schritten vorschriftsmäßig festz-
iehen.e. Die Schrauben losdrehen.
f. Die Gewinde und Kontaktflächen
der Schrauben sowie die Kontak-
tflächen der Beilagscheiben er-
neut mit Molybdändisulfidfett
bestreichen.
g. Die Schrauben erneut festziehen.
Die Schrauben in der abgebildeten
Reihenfolge in zwei bis drei Schritten
vorschriftsmäßig festziehen.
h. Die Kante "1" der Zylinderkopf-
Schraube und den Zylinderkopf
"2", wie in der Abbildung gezeigt,
markieren.
Die Schrauben, wie in der Abbildung
gezeigt, in der vorgeschriebenen
Reihenfolge in zwei Schritten von 90°
um insgesamt 180° festziehen.
Zylinderkopf-Verzug:
Max. 0.05 mm (0.002 in)
Zylinderkopf-Schrauben:
1. Schritt:
30 Nm (3.0 m•kg, 22
ft•lb)
Zylinderkopf-Schrauben:
2. Schritt:
20 Nm (2.0 m•kg, 14
ft•lb)
Zylinderkopf-Schrauben:
Letzter Schritt:
Vorgeschriebener
Winkel von 180°

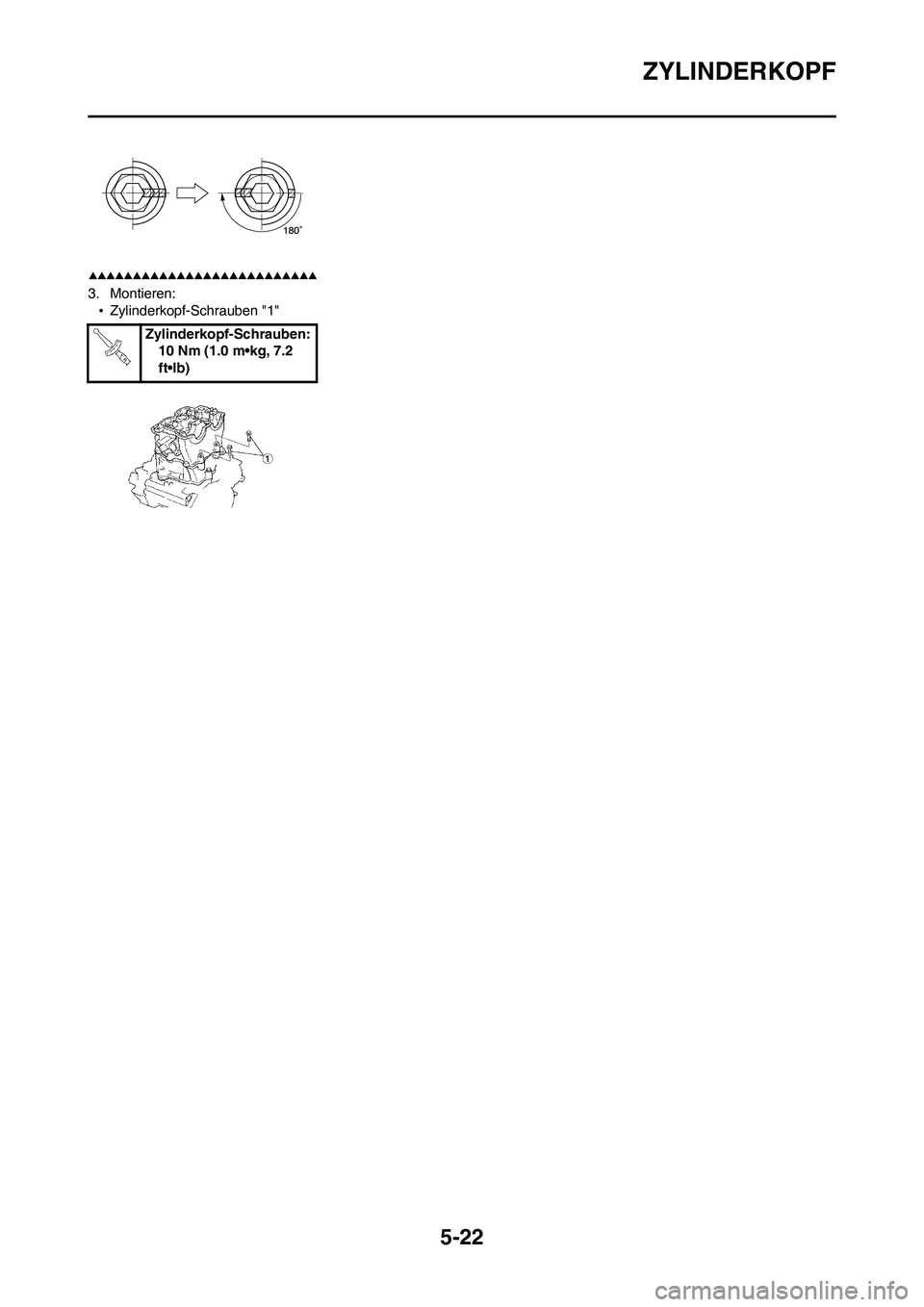

5-22
ZYLINDERKOPF
3. Montieren:
•Zylinderkopf-Schrauben "1"
Zylinderkopf-Schrauben:
10 Nm (1.0 m•kg, 7.2
ft•lb)

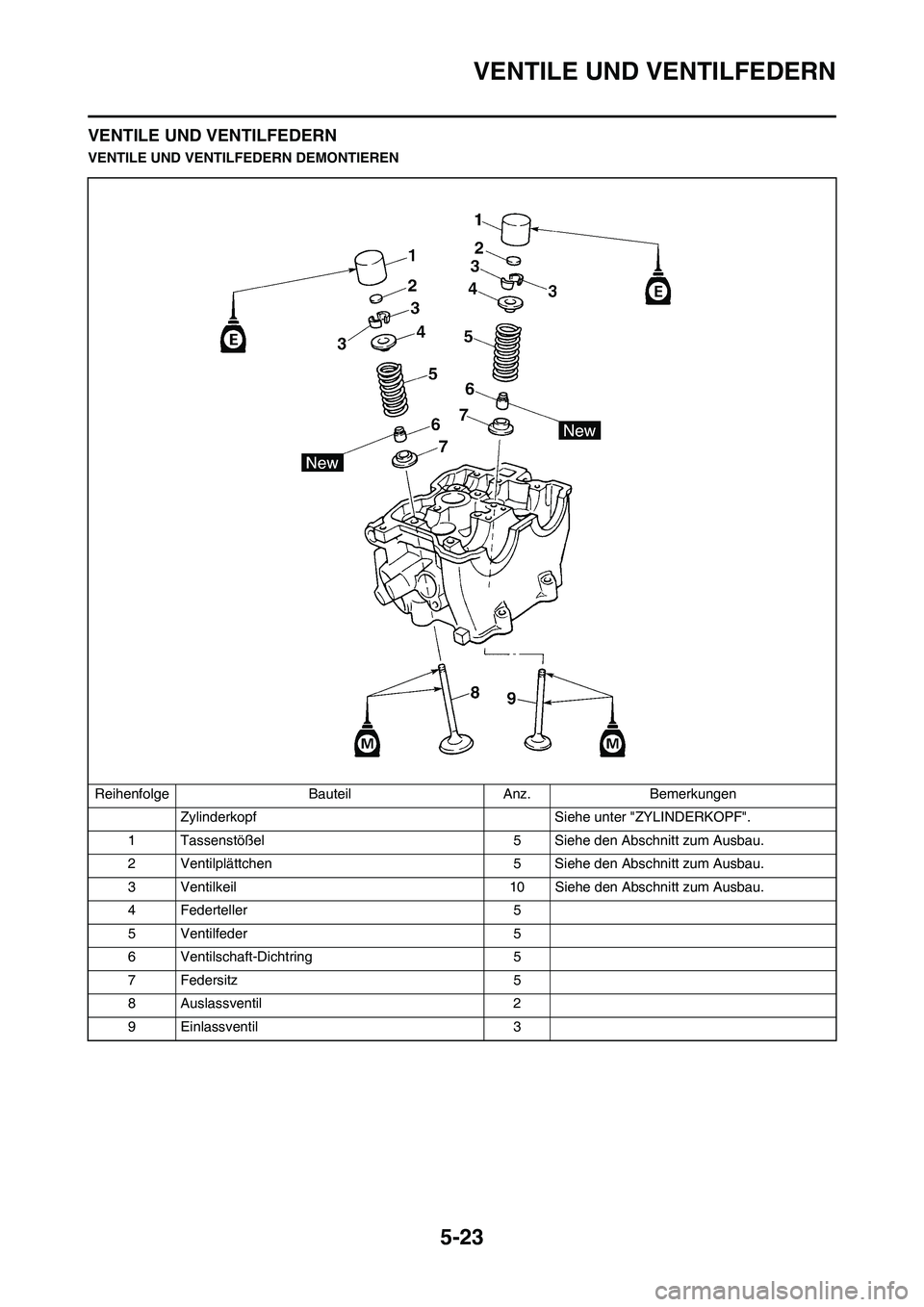

5-23
VENTILE UND VENTILFEDERN
VENTILE UND VENTILFEDERN
VENTILE UND VENTILFEDERN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Zylinderkopf Siehe unter "ZYLINDERKOPF".
1 Tassenstößel 5 Siehe den Abschnitt zum Ausbau.
2 Ventilplättchen 5 Siehe den Abschnitt zum Ausbau.
3 Ventilkeil 10 Siehe den Abschnitt zum Ausbau.
4 Federteller 5
5 Ventilfeder 5
6 Ventilschaft-Dichtring 5
7 Federsitz 5
8 Auslassventil 2
9 Einlassventil 3

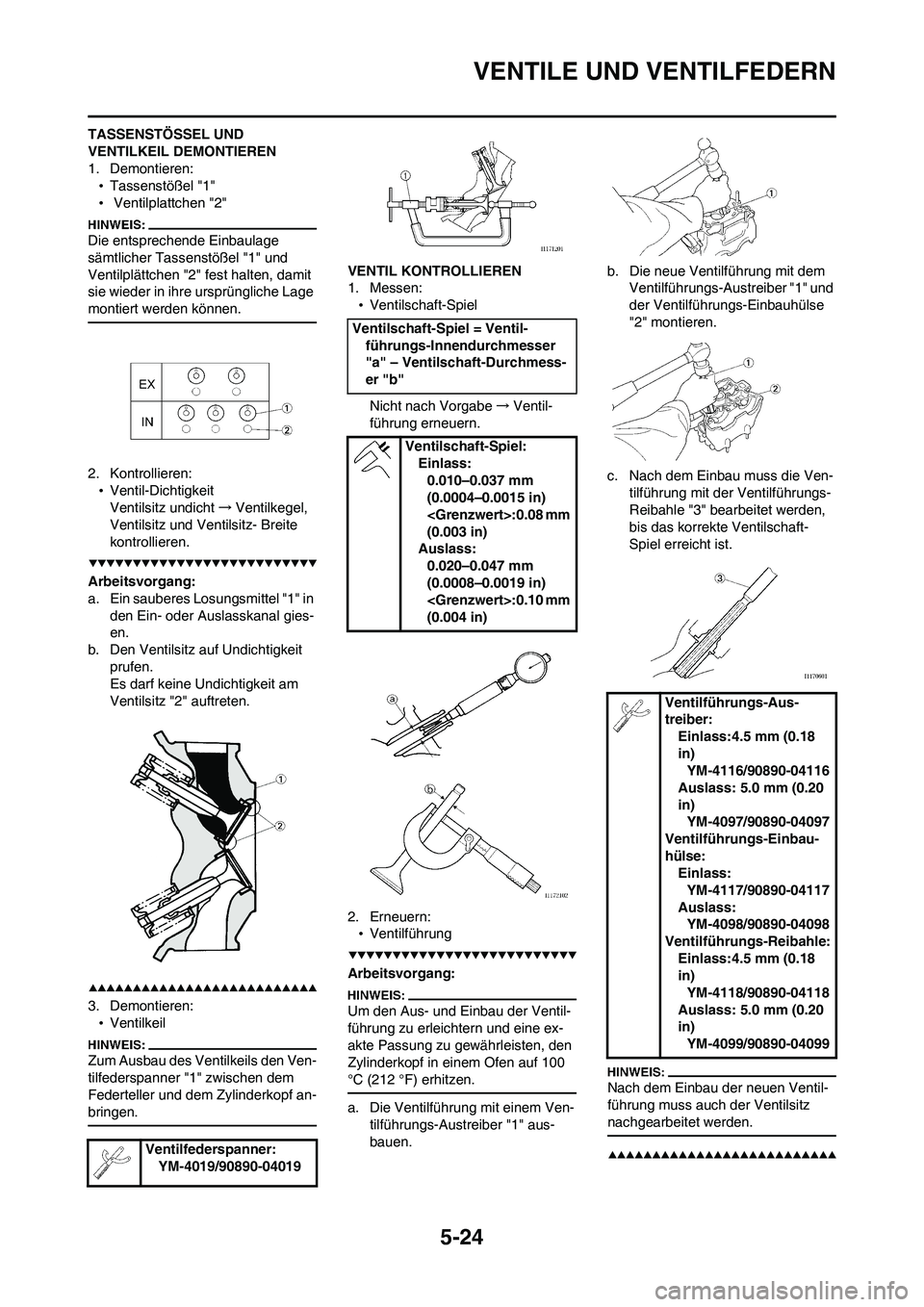

5-24
VENTILE UND VENTILFEDERN
TASSENSTÖSSEL UND
VENTILKEIL DEMONTIEREN
1. Demontieren:
•Tassenstößel "1"
• Ventilplattchen "2"
Die entsprechende Einbaulage
sämtlicher Tassenstößel "1" und
Ventilplättchen "2" fest halten, damit
sie wieder in ihre ursprüngliche Lage
montiert werden können.
2. Kontrollieren:
•Ventil-Dichtigkeit
Ventilsitz undicht→Ventilkegel,
Ventilsitz und Ventilsitz- Breite
kontrollieren.
Arbeitsvorgang:
a. Ein sauberes Losungsmittel "1" in
den Ein- oder Auslasskanal gies-
en.
b. Den Ventilsitz auf Undichtigkeit
prufen.
Es darf keine Undichtigkeit am
Ventilsitz "2" auftreten.
3. Demontieren:
•Ventilkeil
Zum Ausbau des Ventilkeils den Ven-
tilfederspanner "1" zwischen dem
Federteller und dem Zylinderkopf an-
bringen.
VENTIL KONTROLLIEREN
1. Messen:
•Ventilschaft-Spiel
Nicht nach Vorgabe→Ventil-
führung erneuern.
2. Erneuern:
•Ventilführung
Arbeitsvorgang:
Um den Aus- und Einbau der Ventil-
führung zu erleichtern und eine ex-
akte Passung zu gewährleisten, den
Zylinderkopf in einem Ofen auf 100
°C (212 °F) erhitzen.
a. Die Ventilführung mit einem Ven-
tilführungs-Austreiber "1" aus-
bauen.b. Die neue Ventilführung mit dem
Ventilführungs-Austreiber "1" und
der Ventilführungs-Einbauhülse
"2" montieren.
c. Nach dem Einbau muss die Ven-
tilführung mit der Ventilführungs-
Reibahle "3" bearbeitet werden,
bis das korrekte Ventilschaft-
Spiel erreicht ist.
Nach dem Einbau der neuen Ventil-
führung muss auch der Ventilsitz
nachgearbeitet werden.
Ventilfederspanner:
YM-4019/90890-04019
Ventilschaft-Spiel = Ventil-
führungs-Innendurchmesser
"a" – Ventilschaft-Durchmess-
er "b"
Ventilschaft-Spiel:
Einlass:
0.010–0.037 mm
(0.0004–0.0015 in)
:0.08 mm
(0.003 in)
Auslass:
0.020–0.047 mm
(0.0008–0.0019 in)
:0.10 mm
(0.004 in)
Ventilführungs-Aus-
treiber:
Einlass:4.5 mm (0.18
in)
YM-4116/90890-04116
Auslass: 5.0 mm (0.20
in)
YM-4097/90890-04097
Ventilführungs-Einbau-
hülse:
Einlass:
YM-4117/90890-04117
Auslass:
YM-4098/90890-04098
Ventilführungs-Reibahle:
Einlass:4.5 mm (0.18
in)
YM-4118/90890-04118
Auslass: 5.0 mm (0.20
in)
YM-4099/90890-04099
