2008 YAMAHA WR 450F Betriebsanleitungen (in German)

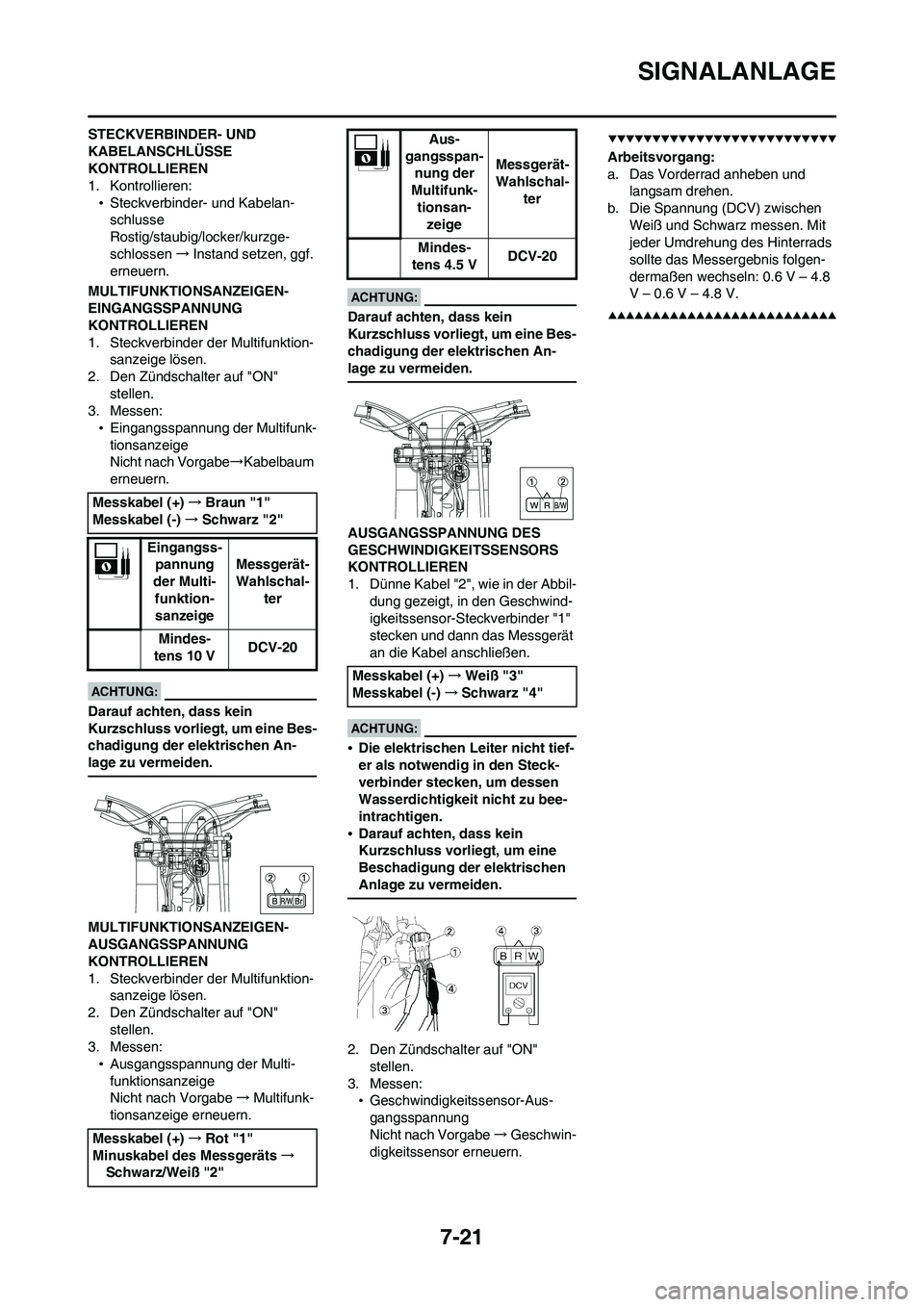

7-21
SIGNALANLAGE
STECKVERBINDER- UND
KABELANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
•Steckverbinder- und Kabelan-
schlusse
Rostig/staubig/locker/kurzge-
schlossen→Instand setzen, ggf.
erneuern.
MULTIFUNKTIONSANZEIGEN-
EINGANGSSPANNUNG
KONTROLLIEREN
1. Steckverbinder der Multifunktion-
sanzeige lösen.
2. Den Zündschalter auf "ON"
stellen.
3. Messen:
•Eingangsspannung der Multifunk-
tionsanzeige
Nicht nach Vorgabe→Kabelbaum
erneuern.
Darauf achten, dass kein
Kurzschluss vorliegt, um eine Bes-
chadigung der elektrischen An-
lage zu vermeiden.
MULTIFUNKTIONSANZEIGEN-
AUSGANGSSPANNUNG
KONTROLLIEREN
1. Steckverbinder der Multifunktion-
sanzeige lösen.
2. Den Zündschalter auf "ON"
stellen.
3. Messen:
•Ausgangsspannung der Multi-
funktionsanzeige
Nicht nach Vorgabe→Multifunk-
tionsanzeige erneuern.
Darauf achten, dass kein
Kurzschluss vorliegt, um eine Bes-
chadigung der elektrischen An-
lage zu vermeiden.
AUSGANGSSPANNUNG DES
GESCHWINDIGKEITSSENSORS
KONTROLLIEREN
1. Dünne Kabel "2", wie in der Abbil-
dung gezeigt, in den Geschwind-
igkeitssensor-Steckverbinder "1"
stecken und dann das Messgerät
an die Kabel anschließen.
•Die elektrischen Leiter nicht tief-
er als notwendig in den Steck-
verbinder stecken, um dessen
Wasserdichtigkeit nicht zu bee-
intrachtigen.
•Darauf achten, dass kein
Kurzschluss vorliegt, um eine
Beschadigung der elektrischen
Anlage zu vermeiden.
2. Den Zündschalter auf "ON"
stellen.
3. Messen:
•Geschwindigkeitssensor-Aus-
gangsspannung
Nicht nach Vorgabe→Geschwin-
digkeitssensor erneuern.
Arbeitsvorgang:
a. Das Vorderrad anheben und
langsam drehen.
b. Die Spannung (DCV) zwischen
Weiß und Schwarz messen. Mit
jeder Umdrehung des Hinterrads
sollte das Messergebnis folgen-
dermaßen wechseln: 0.6 V – 4.8
V – 0.6 V – 4.8 V.
Messkabel (+)→Braun "1"
Messkabel (-)→Schwarz "2"
Eingangss-
pannung
der Multi-
funktion-
sanzeigeMessgerät-
Wahlschal-
ter
Mindes-
tens 10 VDCV-20
Messkabel (+)→Rot "1"
Minuskabel des Messgeräts→
Schwarz/Weiß "2"
Aus-
gangsspan-
nung der
Multifunk-
tionsan-
zeigeMessgerät-
Wahlschal-
ter
Mindes-
tens 4.5 VDCV-20
Messkabel (+)→Weiß "3"
Messkabel (-)→Schwarz "4"
