KUPPLUNG
14 Kupplungsnaben-Mutter 1 Siehe den Abschnitt zum Ausbau.
15 Sicherungsscheibe 1 Siehe den Abschnitt zum Ausbau.
16 Kupplungsnabe 1 Siehe den Abschnitt zum Ausbau.
17 Anlaufscheibe 1
18 Primärantriebsrad 1
19 Kupplungsausrückwelle 1 Reihenfolge Bauteil Anz. Bemerkungen

5-34
KUPPLUNG

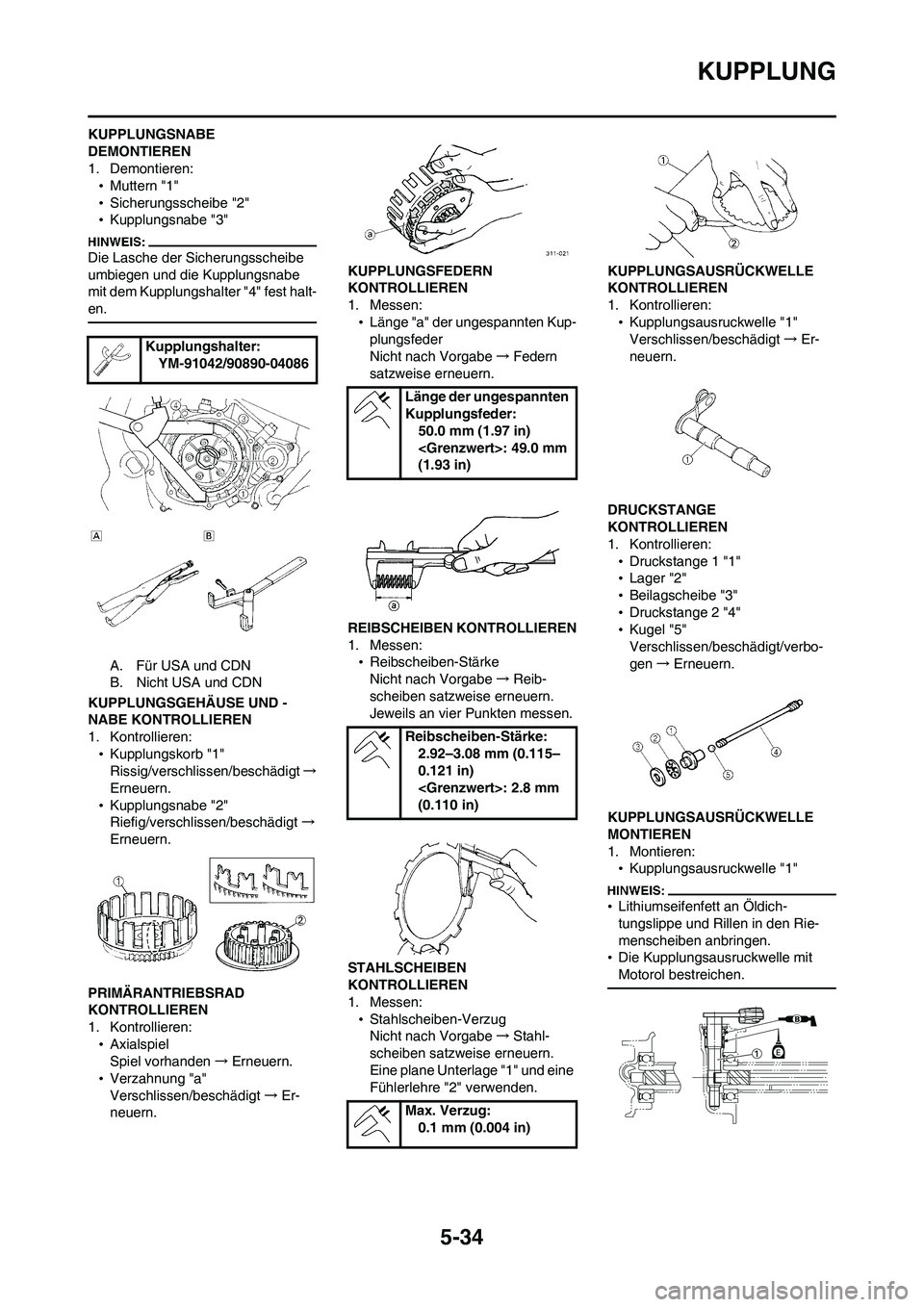

KUPPLUNGSNABE
DEMONTIEREN
1. Demontieren:
•Muttern "1"
•Sicherungsscheibe "2"
•Kupplungsnabe "3"
Die Lasche der Sicherungsscheibe
umbiegen und die Kupplungsnabe
mit dem Kupplungshalter "4" fest halt-
en.
A. Für USA und CDN
B. Nicht USA und CDN
KUPPLUNGSGEHÄUSE UND -
NABE KONTROLLIEREN
1. Kontrollieren:
•Kupplungskorb "1"
Rissig/verschlissen/beschädigt→
Erneuern.
•Kupplungsnabe "2"
Riefig/verschlissen/beschädigt→
Erneuern.
PRIMÄRANTRIEBSRAD
KONTROLLIEREN
1. Kontrollieren:
•Axialspiel
Spiel vorhanden→Erneuern.
•Verzahnung "a"
Verschlissen/beschädigt→Er-
neuern.KUPPLUNGSFEDERN
KONTROLLIEREN
1. Messen:
•Länge "a" der ungespannten Kup-
plungsfeder
Nicht nach Vorgabe→Federn
satzweise erneuern.
REIBSCHEIBEN KONTROLLIEREN
1. Messen:
•Reibscheiben-Stärke
Nicht nach Vorgabe→Reib-
scheiben satzweise erneuern.
Jeweils an vier Punkten messen.
STAHLSCHEIBEN
KONTROLLIEREN
1. Messen:
•Stahlscheiben-Verzug
Nicht nach Vorgabe→Stahl-
scheiben satzweise erneuern.
Eine plane Unterlage "1" und eine
Fühlerlehre "2" verwenden.KUPPLUNGSAUSRÜCKWELLE
KONTROLLIEREN
1. Kontrollieren:
•Kupplungsausruckwelle "1"
Verschlissen/beschädigt→Er-
neuern.
DRUCKSTANGE
KONTROLLIEREN
1. Kontrollieren:
•Druckstange 1 "1"
•Lager "2"
•Beilagscheibe "3"
•Druckstange 2 "4"
•Kugel "5"
Verschlissen/beschädigt/verbo-
gen→Erneuern.
KUPPLUNGSAUSRÜCKWELLE
MONTIEREN
1. Montieren:
•Kupplungsausruckwelle "1"
•Lithiumseifenfett an Öldich-
tungslippe und Rillen in den Rie-
menscheiben anbringen.
•Die Kupplungsausruckwelle mit
Motorol bestreichen.
Kupplungshalter:
YM-91042/90890-04086
Länge der ungespannten
Kupplungsfeder:
50.0 mm (1.97 in)
: 49.0 mm
(1.93 in)
Reibscheiben-Stärke:
2.92–3.08 mm (0.115–
0.121 in)
: 2.8 mm
(0.110 in)
Max. Verzug:
0.1 mm (0.004 in)

5-35
KUPPLUNG

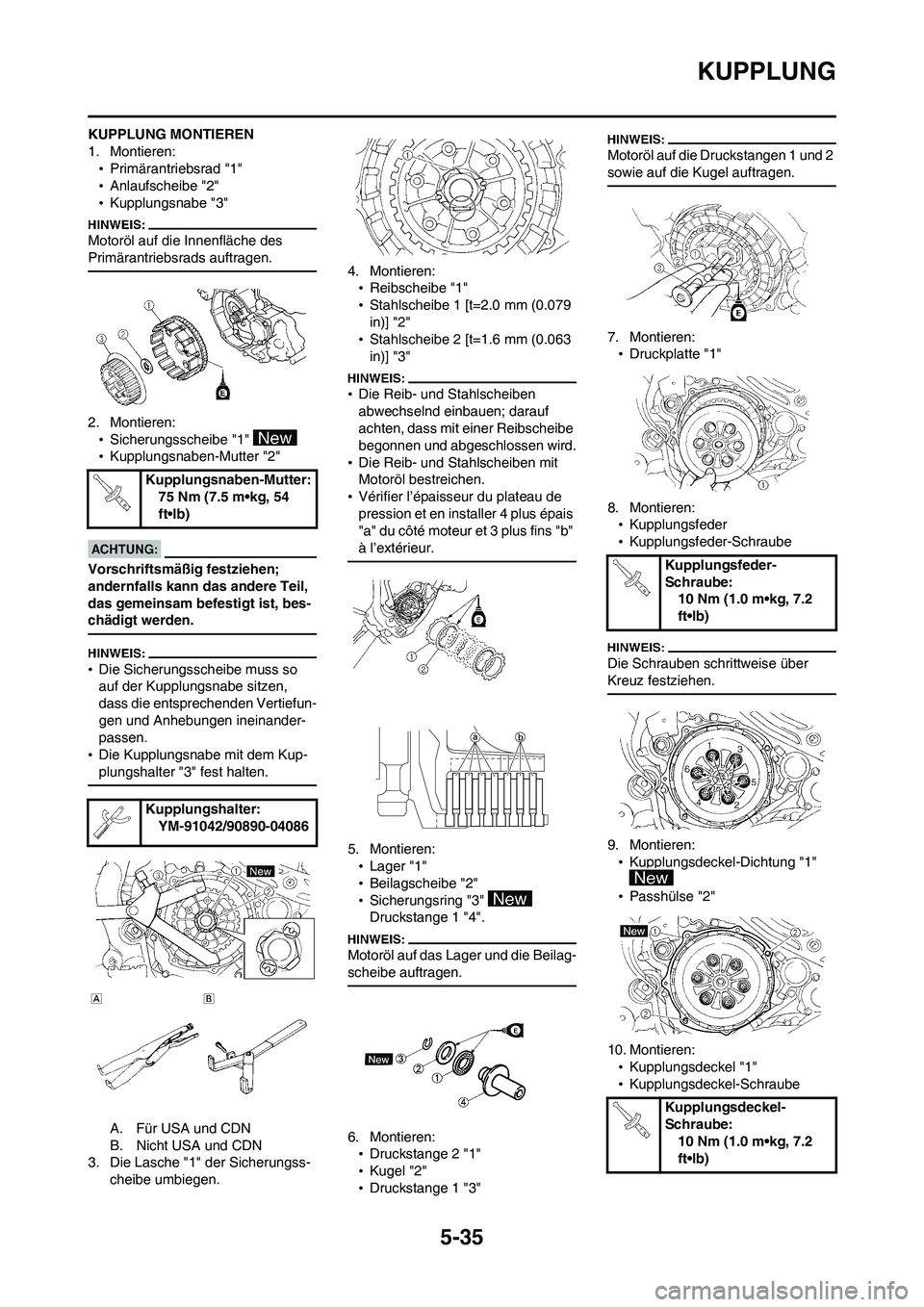

KUPPLUNG MONTIEREN
1. Montieren:
•Primärantriebsrad "1"
•Anlaufscheibe "2"
•Kupplungsnabe "3"
Motoröl auf die Innenfläche des
Primärantriebsrads auftragen.
2. Montieren:
•Sicherungsscheibe "1"
•Kupplungsnaben-Mutter "2"
Vorschriftsmäßig festziehen;
andernfalls kann das andere Teil,
das gemeinsam befestigt ist, bes-
chädigt werden.
•Die Sicherungsscheibe muss so
auf der Kupplungsnabe sitzen,
dass die entsprechenden Vertiefun-
gen und Anhebungen ineinander-
passen.
•Die Kupplungsnabe mit dem Kup-
plungshalter "3" fest halten.
A. Für USA und CDN
B. Nicht USA und CDN
3. Die Lasche "1" der Sicherungss-
cheibe umbiegen.4. Montieren:
•Reibscheibe "1"
•Stahlscheibe 1 [t=2.0 mm (0.079
in)] "2"
•Stahlscheibe 2 [t=1.6 mm (0.063
in)] "3"
•Die Reib- und Stahlscheiben
abwechselnd einbauen; darauf
achten, dass mit einer Reibscheibe
begonnen und abgeschlossen wird.
•Die Reib- und Stahlscheiben mit
Motoröl bestreichen.
•Vérifier l’épaisseur du plateau de
pression et en installer 4 plus épais
"a" du côté moteur et 3 plus fins "b"
à l’extérieur.
5. Montieren:
•Lager "1"
•Beilagscheibe "2"
•Sicherungsring "3"
Druckstange 1 "4".
Motoröl auf das Lager und die Beilag-
scheibe auftragen.
6. Montieren:
•Druckstange 2 "1"
•Kugel "2"
•Druckstange 1 "3"
Motoröl auf die Druckstangen 1 und 2
sowie auf die Kugel auftragen.
7. Montieren:
•Druckplatte "1"
8. Montieren:
•Kupplungsfeder
•Kupplungsfeder-Schraube
Die Schrauben schrittweise über
Kreuz festziehen.
9. Montieren:
•Kupplungsdeckel-Dichtung "1"
•Passhülse "2"
10. Montieren:
•Kupplungsdeckel "1"
•Kupplungsdeckel-Schraube Kupplungsnaben-Mutter:
75 Nm (7.5 m•kg, 54
ft•lb)
Kupplungshalter:
YM-91042/90890-04086
Kupplungsfeder-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kupplungsdeckel-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

5-36

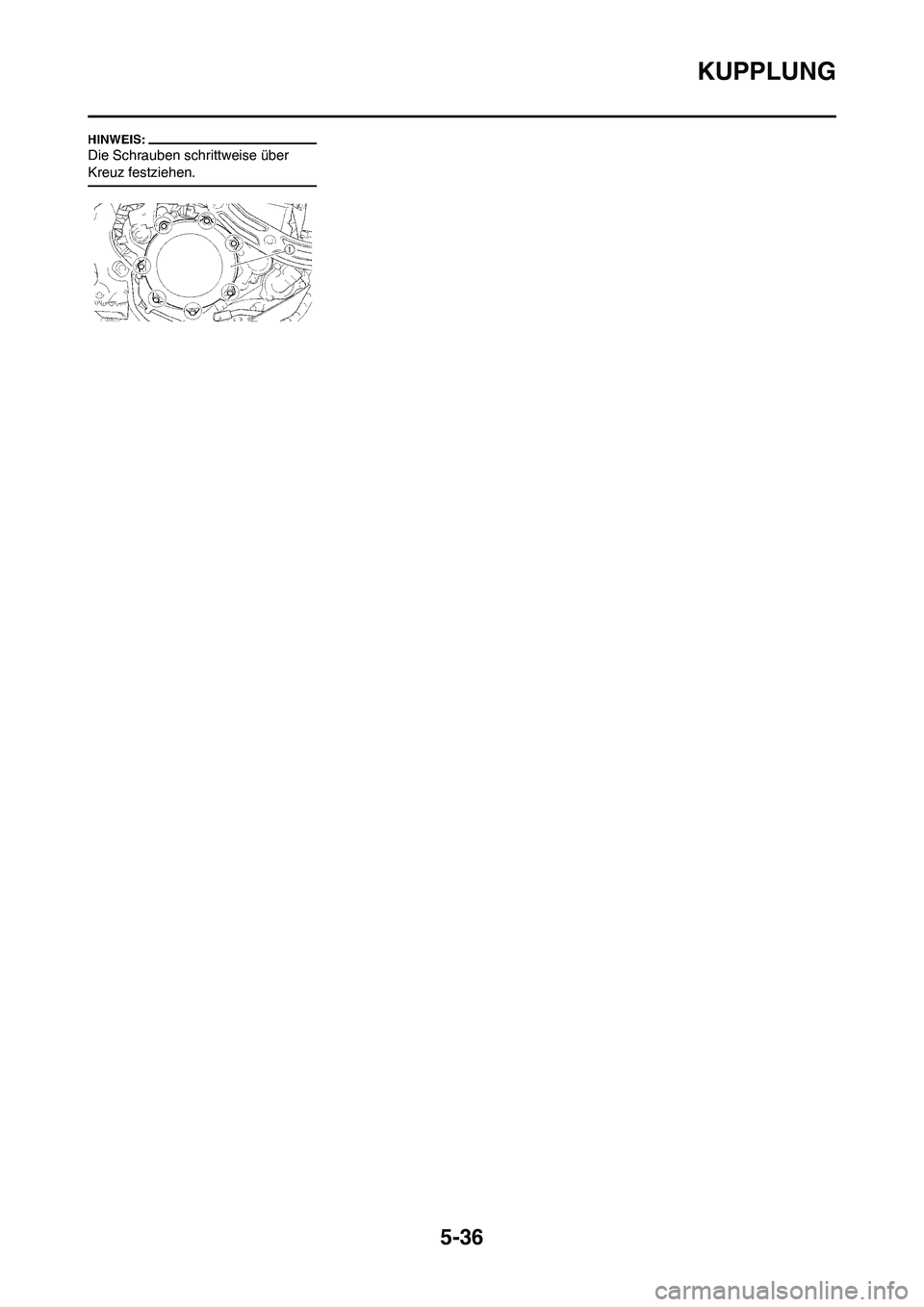

KUPPLUNG
Die Schrauben schrittweise über
Kreuz festziehen.

5-37
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE

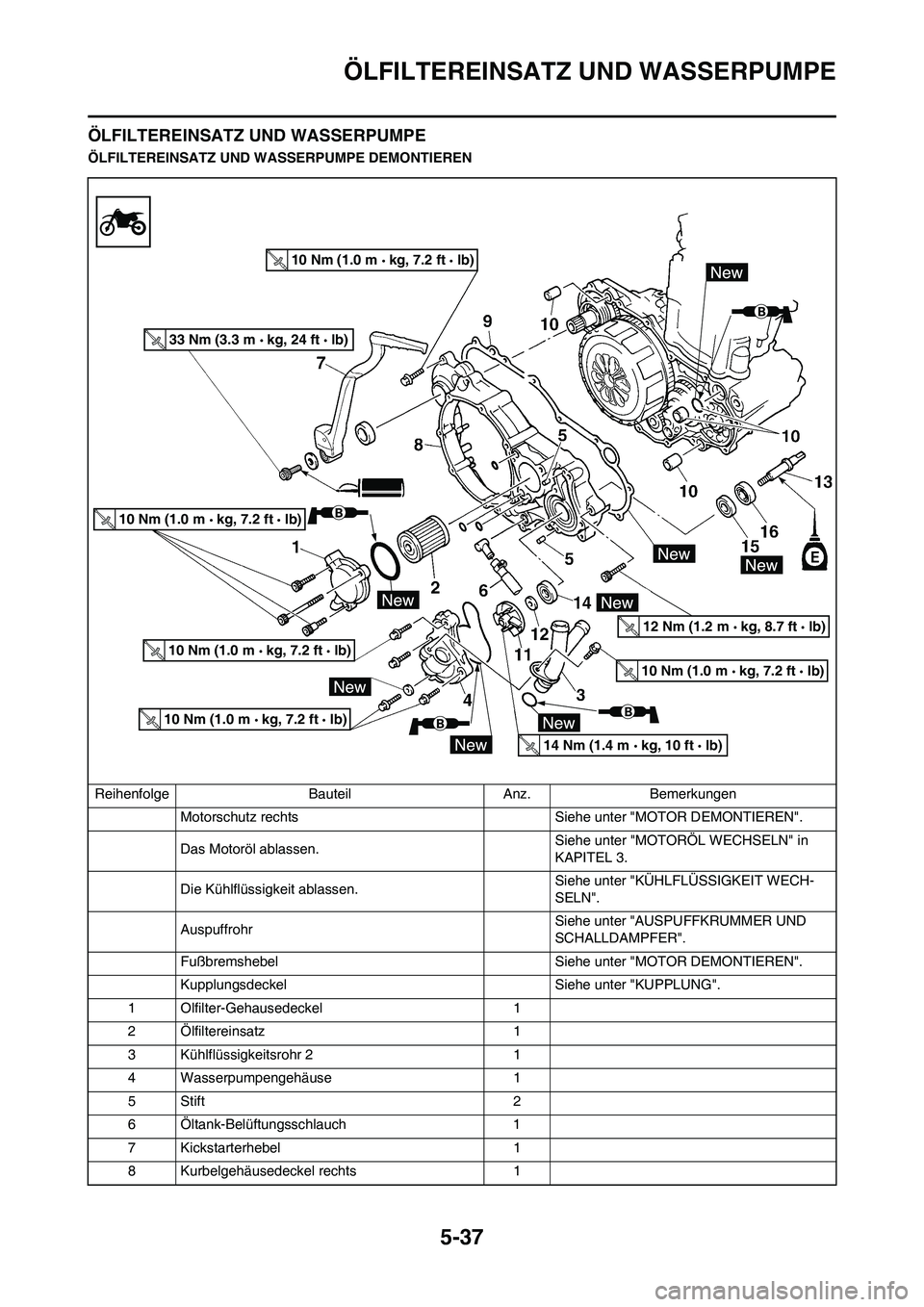

ÖLFILTEREINSATZ UND WASSERPUMPE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Motorschutz rechts Siehe unter "MOTOR DEMONTIEREN".
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Die Kühlflüssigkeit ablassen. Siehe unter "KÜHLFLÜSSIGKEIT WECH-
SELN".
Auspuffrohr Siehe unter "AUSPUFFKRUMMER UND
SCHALLDAMPFER".
Fußbremshebel Siehe unter "MOTOR DEMONTIEREN".
Kupplungsdeckel Siehe unter "KUPPLUNG".
1 Olfilter-Gehausedeckel 1
2 Ölfiltereinsatz 1
3 Kühlflüssigkeitsrohr 2 1
4 Wasserpumpengehäuse 1
5 Stift 2
6 Öltank-Belüftungsschlauch 1
7 Kickstarterhebel 1
8 Kurbelgehäusedeckel rechts 1
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
33 Nm (3.3 m kg, 24 ft lb)
14 Nm (1.4 m kg, 10 ft lb)
12 Nm (1.2 m kg, 8.7 ft lb)

5-38

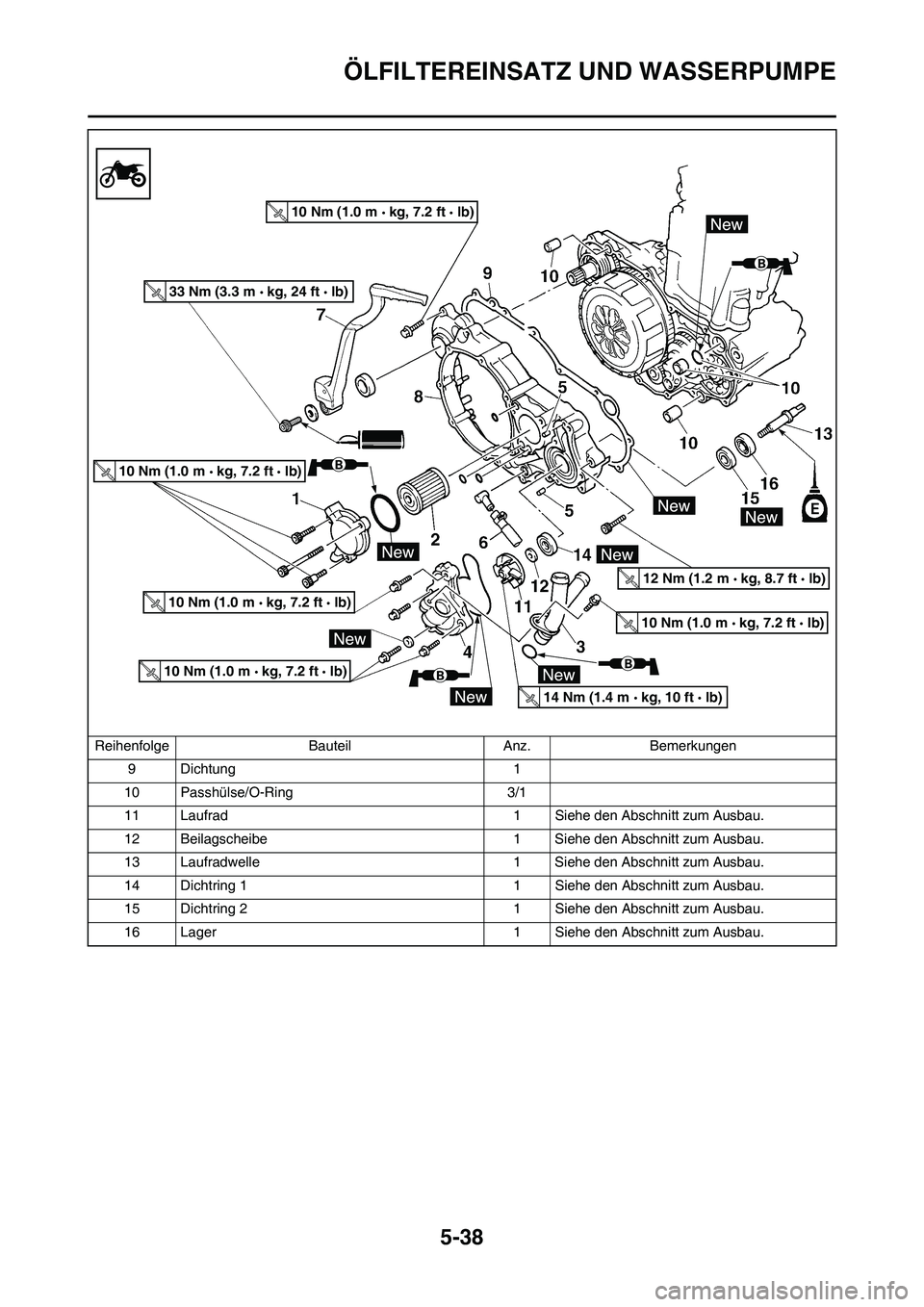

ÖLFILTEREINSATZ UND WASSERPUMPE
9 Dichtung 1
10 Passhülse/O-Ring 3/1
11 Laufrad 1 Siehe den Abschnitt zum Ausbau.
12 Beilagscheibe 1 Siehe den Abschnitt zum Ausbau.
13 Laufradwelle 1 Siehe den Abschnitt zum Ausbau.
14 Dichtring 1 1 Siehe den Abschnitt zum Ausbau.
15 Dichtring 2 1 Siehe den Abschnitt zum Ausbau.
16 Lager 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
33 Nm (3.3 m kg, 24 ft lb)
14 Nm (1.4 m kg, 10 ft lb)
12 Nm (1.2 m kg, 8.7 ft lb)

5-39
ÖLFILTEREINSATZ UND WASSERPUMPE

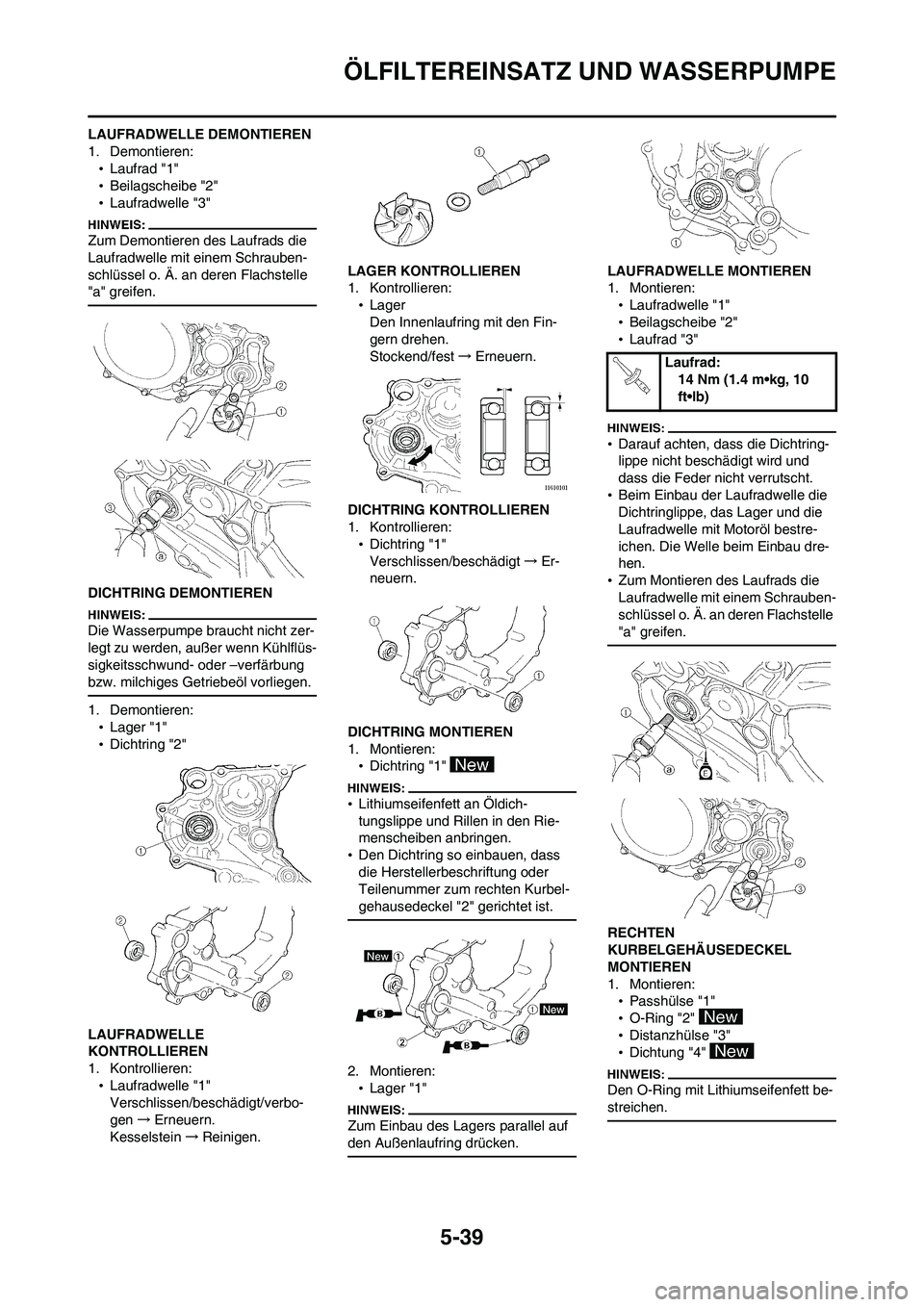

LAUFRADWELLE DEMONTIEREN
1. Demontieren:
•Laufrad "1"
•Beilagscheibe "2"
•Laufradwelle "3"
Zum Demontieren des Laufrads die
Laufradwelle mit einem Schrauben-
schlüssel o. Ä. an deren Flachstelle
"a" greifen.
DICHTRING DEMONTIEREN
Die Wasserpumpe braucht nicht zer-
legt zu werden, außer wenn Kühlflüs-
sigkeitsschwund- oder –verfärbung
bzw. milchiges Getriebeöl vorliegen.
1. Demontieren:
•Lager "1"
•Dichtring "2"
LAUFRADWELLE
KONTROLLIEREN
1. Kontrollieren:
•Laufradwelle "1"
Verschlissen/beschädigt/verbo-
gen→Erneuern.
Kesselstein→Reinigen.LAGER KONTROLLIEREN
1. Kontrollieren:
•Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest→Erneuern.
DICHTRING KONTROLLIEREN
1. Kontrollieren:
•Dichtring "1"
Verschlissen/beschädigt→Er-
neuern.
DICHTRING MONTIEREN
1. Montieren:
•Dichtring "1"
•Lithiumseifenfett an Öldich-
tungslippe und Rillen in den Rie-
menscheiben anbringen.
•Den Dichtring so einbauen, dass
die Herstellerbeschriftung oder
Teilenummer zum rechten Kurbel-
gehausedeckel "2" gerichtet ist.
2. Montieren:
•Lager "1"
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken.
LAUFRADWELLE MONTIEREN
1. Montieren:
•Laufradwelle "1"
•Beilagscheibe "2"
•Laufrad "3"
•Darauf achten, dass die Dichtring-
lippe nicht beschädigt wird und
dass die Feder nicht verrutscht.
•Beim Einbau der Laufradwelle die
Dichtringlippe, das Lager und die
Laufradwelle mit Motoröl bestre-
ichen. Die Welle beim Einbau dre-
hen.
•Zum Montieren des Laufrads die
Laufradwelle mit einem Schrauben-
schlüssel o. Ä. an deren Flachstelle
"a" greifen.
RECHTEN
KURBELGEHÄUSEDECKEL
MONTIEREN
1. Montieren:
•Passhülse "1"
•O-Ring "2"
•Distanzhülse "3"
•Dichtung "4"
Den O-Ring mit Lithiumseifenfett be-
streichen.
Laufrad:
14 Nm (1.4 m•kg, 10
ft•lb)

5-40
ÖLFILTEREINSATZ UND WASSERPUMPE
2. Montieren:
•Kurbelgehäusedeckel rechts "1"
•Schraube "2"
•Schraube
•Das Ende der Laufradwelle mit Mo-
toröl bestreichen.
•Beim Montieren des Kurbelge-
häusedeckels am Kurbelgehäuse
darauf achten, dass das Laufrad-
wellen-Ende "2" mit dem entsprech-
enden Schlitz "3" am Ende der
Ausgleichswelle fluchtet.
•Die Schrauben schrittweise über
Kreuz festziehen.
KICKSTARTER MONTIEREN
1. Montieren:
•Kickstarterhebel "1"
•Beilagscheibe
•Kickstarterhebel-Schraube
Beim Einbau darauf achten, dass ein
Abstand "a" von 8 mm (0.31 in) oder
mehr zwischen Kickstarterhebel und
Rahmen besteht und dass der Kick-
starterhebel nicht den Kurbelge-
häusedeckel berührt, wenn er
gezogen ist.
2. Montieren:
•Öltank-Belüftungsschlauch "1"
•Schlauchschelle "2"
WASSERPUMPENGEHÄUSE
MONTIEREN
1. Montieren:
•Passhülse "1"
•O-Ring "2"
Den O-Ring mit Lithiumseifenfett be-
streichen.
2. Montieren:
•Wasserpumpengehäuse "1"
•Wasserpumpengehäuse-
Schraube "2"
•Beilagscheibe "3"
•Kühlflüssigkeits-Ablassschraube
"4"3. Montieren:
•O-Ring "3"
•Kühlflüssigkeitsrohr "1"
•Kühlflüssigkeitsrohr-Schraube "2"
Den O-Ring mit Lithiumseifenfett be-
streichen.
ÖLFILTEREINSATZ MONTIEREN
1. Montieren:
•Olfiltereinsatz "1"
•O-Ring "2"
•Olfilter-Gehausedeckel "3"
•Olfilter-Gehausedeckel-
Schraube
Den O-Ring mit Lithiumseifenfett be-
streichen.
Schraube:
12 Nm (1.2 m•kg, 8.7
ft•lb)
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kickstarterhebel-
Schraube:
33 Nm (3.3 m•kg, 24
ft•lb)
Schlauchschelle:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Wasserpumpengehäuse-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühlflüssigkeits-
Ablassschraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühlflüssigkeitsrohr-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Olfilter-Gehausedeckel-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
