2008 YAMAHA WR 450F Betriebsanleitungen (in German)

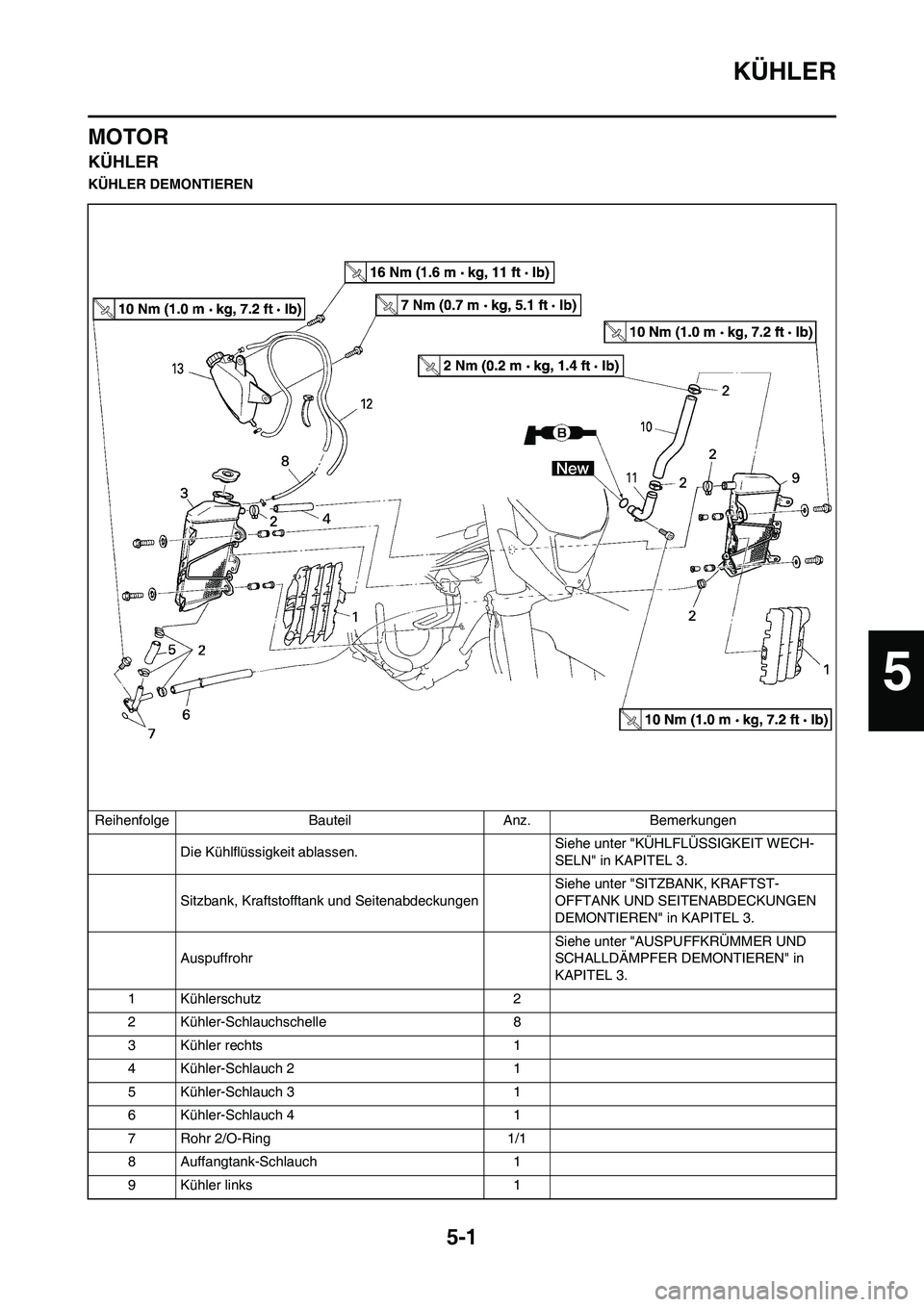

5-1
KÜHLER
MOTOR
KÜHLER
KÜHLER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Die Kühlflüssigkeit ablassen.Siehe unter "KÜHLFLÜSSIGKEIT WECH-
SELN" in KAPITEL 3.
Sitzbank, Kraftstofftank und SeitenabdeckungenSiehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN
DEMONTIEREN" in KAPITEL 3.
AuspuffrohrSiehe unter "AUSPUFFKRÜMMER UND
SCHALLDÄMPFER DEMONTIEREN" in
KAPITEL 3.
1 Kühlerschutz 2
2 Kühler-Schlauchschelle 8
3 Kühler rechts 1
4 Kühler-Schlauch 2 1
5 Kühler-Schlauch 3 1
6 Kühler-Schlauch 4 1
7 Rohr 2/O-Ring 1/1
8 Auffangtank-Schlauch 1
9 Kühler links 1
5

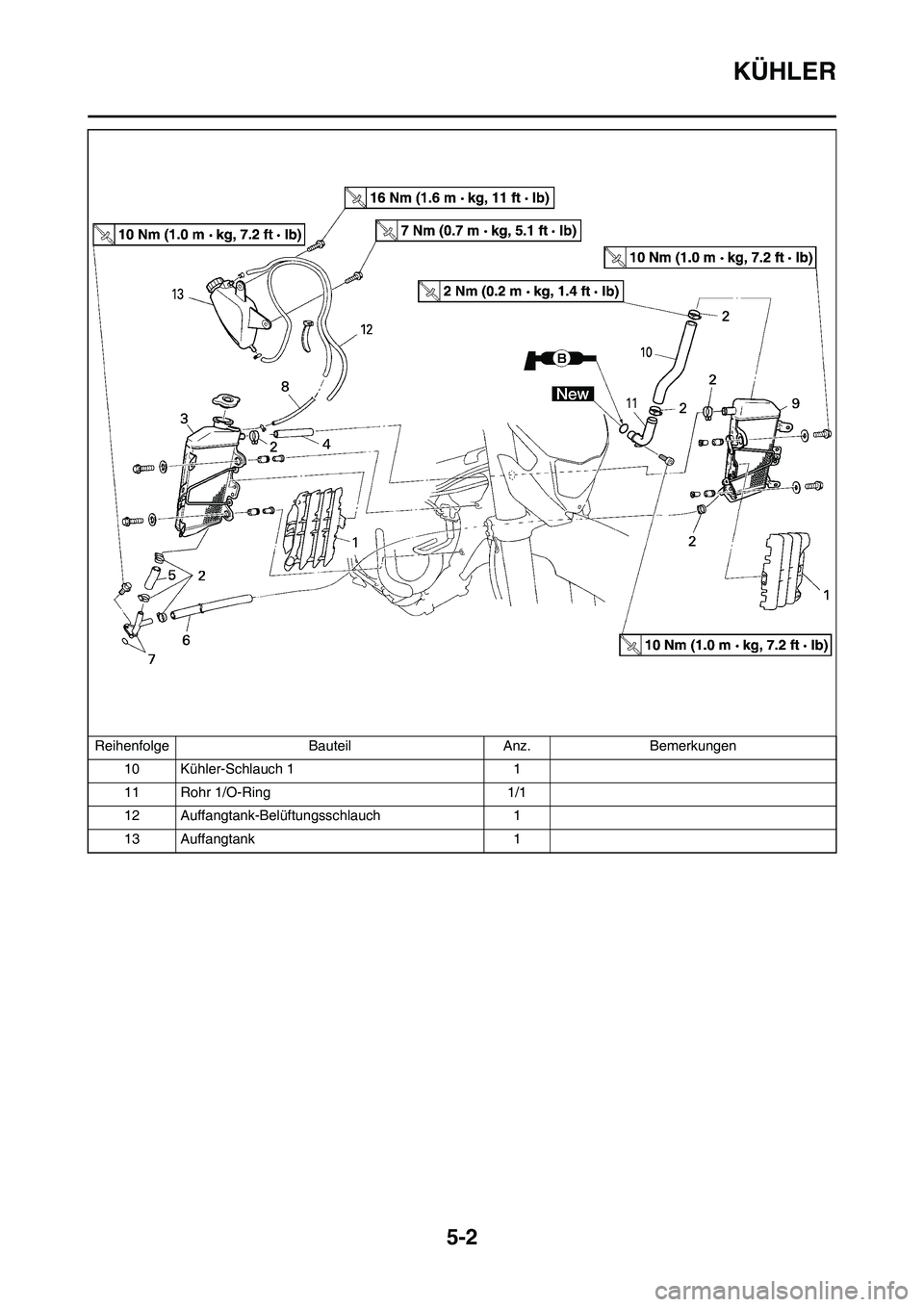

5-2
KÜHLER
10 Kühler-Schlauch 1 1
11 Rohr 1/O-Ring 1/1
12 Auffangtank-Belüftungsschlauch 1
13 Auffangtank 1 Reihenfolge Bauteil Anz. Bemerkungen

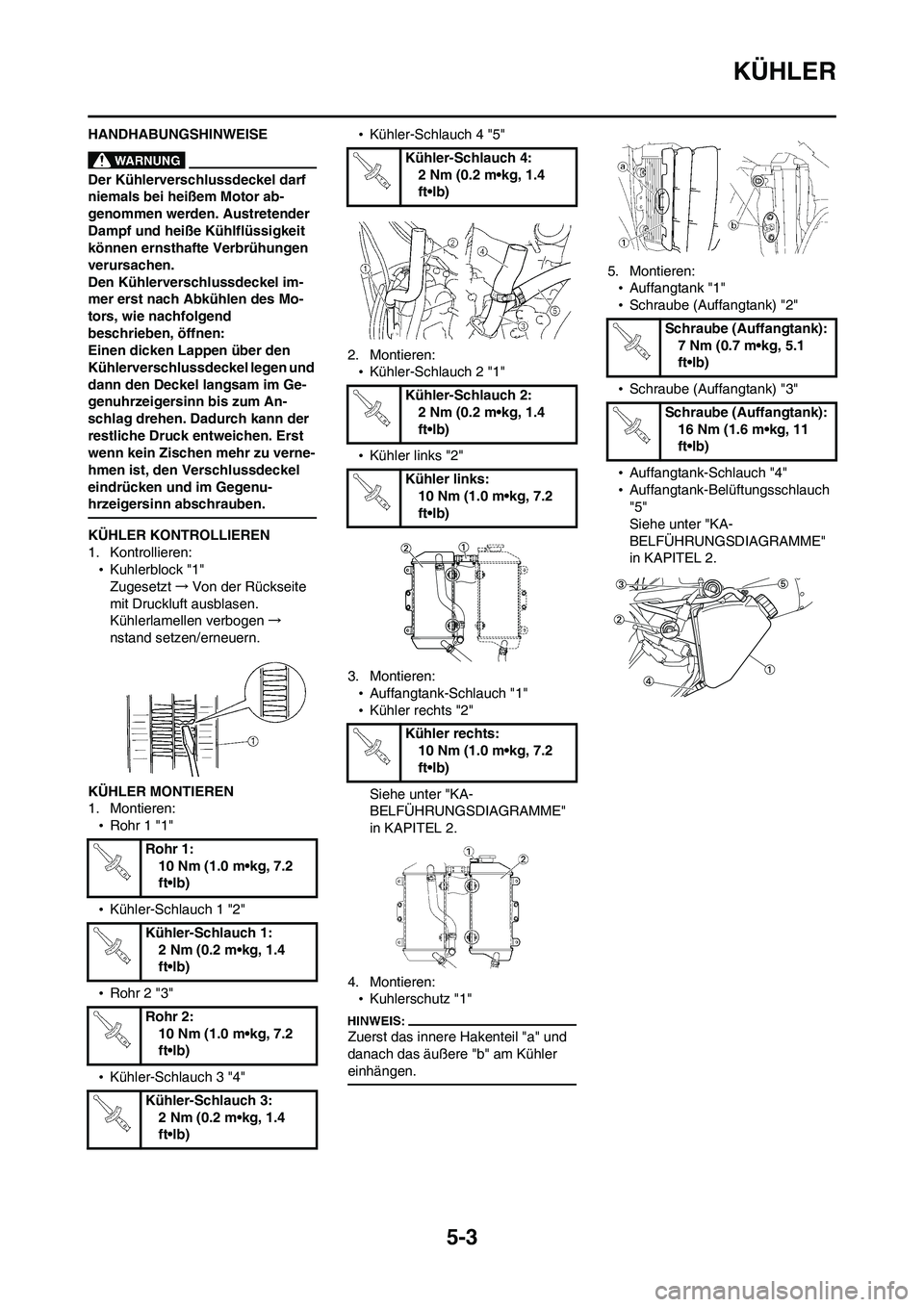

5-3
KÜHLER
HANDHABUNGSHINWEISE
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor ab-
genommen werden. Austretender
Dampf und heiße Kühlflüssigkeit
können ernsthafte Verbrühungen
verursachen.
Den Kühlerverschlussdeckel im-
mer erst nach Abkühlen des Mo-
tors, wie nachfolgend
beschrieben, öffnen:
Einen dicken Lappen über den
Kühlerverschlussdeckel legen und
dann den Deckel langsam im Ge-
genuhrzeigersinn bis zum An-
schlag drehen. Dadurch kann der
restliche Druck entweichen. Erst
wenn kein Zischen mehr zu verne-
hmen ist, den Verschlussdeckel
eindrücken und im Gegenu-
hrzeigersinn abschrauben.
KÜHLER KONTROLLIEREN
1. Kontrollieren:
•Kuhlerblock "1"
Zugesetzt→Von der Rückseite
mit Druckluft ausblasen.
Kühlerlamellen verbogen→
nstand setzen/erneuern.
KÜHLER MONTIEREN
1. Montieren:
•Rohr 1 "1"
•Kühler-Schlauch 1 "2"
•Rohr 2 "3"
•Kühler-Schlauch 3 "4"•Kühler-Schlauch 4 "5"
2. Montieren:
•Kühler-Schlauch 2 "1"
•Kühler links "2"
3. Montieren:
•Auffangtank-Schlauch "1"
•Kühler rechts "2"
Siehe unter "KA-
BELFÜHRUNGSDIAGRAMME"
in KAPITEL 2.
4. Montieren:
•Kuhlerschutz "1"
Zuerst das innere Hakenteil "a" und
danach das äußere "b" am Kühler
einhängen.
5. Montieren:
•Auffangtank "1"
•Schraube (Auffangtank) "2"
•Schraube (Auffangtank) "3"
•Auffangtank-Schlauch "4"
•Auffangtank-Belüftungsschlauch
"5"
Siehe unter "KA-
BELFÜHRUNGSDIAGRAMME"
in KAPITEL 2.
Rohr 1:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühler-Schlauch 1:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Rohr 2:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühler-Schlauch 3:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Kühler-Schlauch 4:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Kühler-Schlauch 2:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Kühler links:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühler rechts:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Schraube (Auffangtank):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Schraube (Auffangtank):
16 Nm (1.6 m•kg, 11
ft•lb)

5-4
VERGASER
VERGASER
VERGASER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Sitzbank und Kraftstofftank Siehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN
DEMONTIEREN" in KAPITEL 3.
Federbein Siehe unter "FEDERBEIN" in KAPITEL 6.
1Klemme 2
2 Drosselklappensensor-Steckverbinder 1
3 Gaszug-Abdeckung 1
4 Gaszug 2
5 Schlauchschelle (Vergasereinlass- Anschluss) 1Die Schraube (Vergasereinlass-Anschluss)
lockern.
6 Klemme (Vergaserverbindung) 1 Die Schrauben(Vergaserverbindung) lösen.
7 Warmstartkolben 1
8 Vergaser 1
9 Zylinderkopf-Entlüftungsrohr 1
10 Zylinderkopf-Entlüftungsschlauch 1
11 Zylinderkopf-Entlüftungsschlauch 2 1
12 Zylinderkopf-Entlüftungsschlauch 3 1

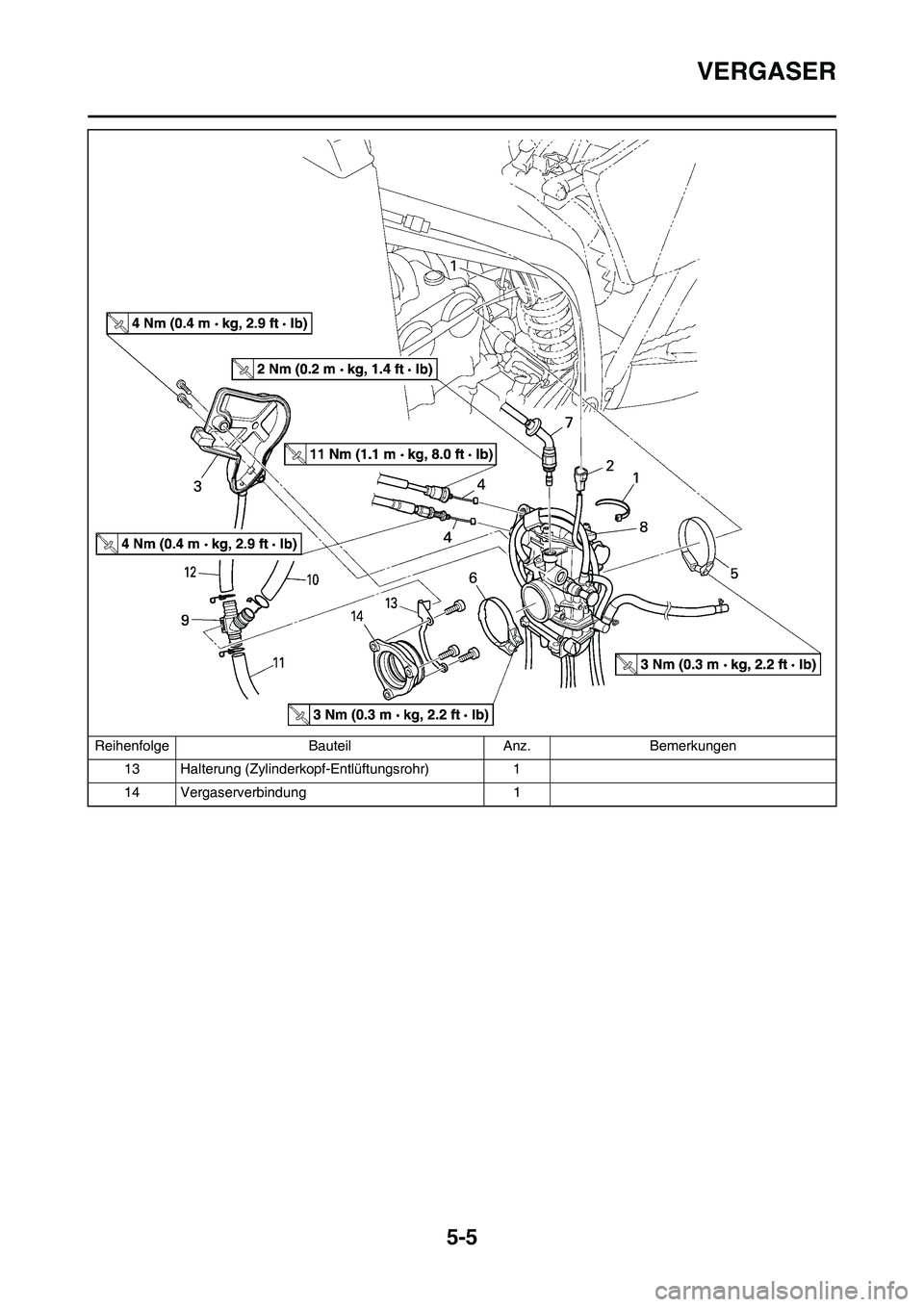

5-5
VERGASER
13 Halterung (Zylinderkopf-Entlüftungsrohr) 1
14 Vergaserverbindung 1 Reihenfolge Bauteil Anz. Bemerkungen

5-6
VERGASER
VERGASER ZERLEGEN
Reihenfolge Bauteil Anz. Bemerkungen
1 Vergaser-Entlüftungsschlauch 4
2 Drosselklappen-Gehäusedeckel 1
3 Schraube (Drosselklappenwelle) 1
4 Drosselklappe 1
5 Nadelsitz 1
6 Düsennadel 1
7 Beschleunigungspumpen-Abdekkung 1
8 Feder 1
9 Membran (Beschleunigungspumpe) 1
10 Abschaltventil-Abdeckung 1
11 Feder (Abschaltventil) 1
12 Membran (Abschaltventil) 1
13 Schwimmerkammer 1
14 Ausströmdüse 1
15 Leerlaufgemisch-Regulierschraube 1 Siehe den Abschnitt zum Ausbau.
16 Schwimmerachse 1
17 Schwimmer 1
18 Nadelventil 1

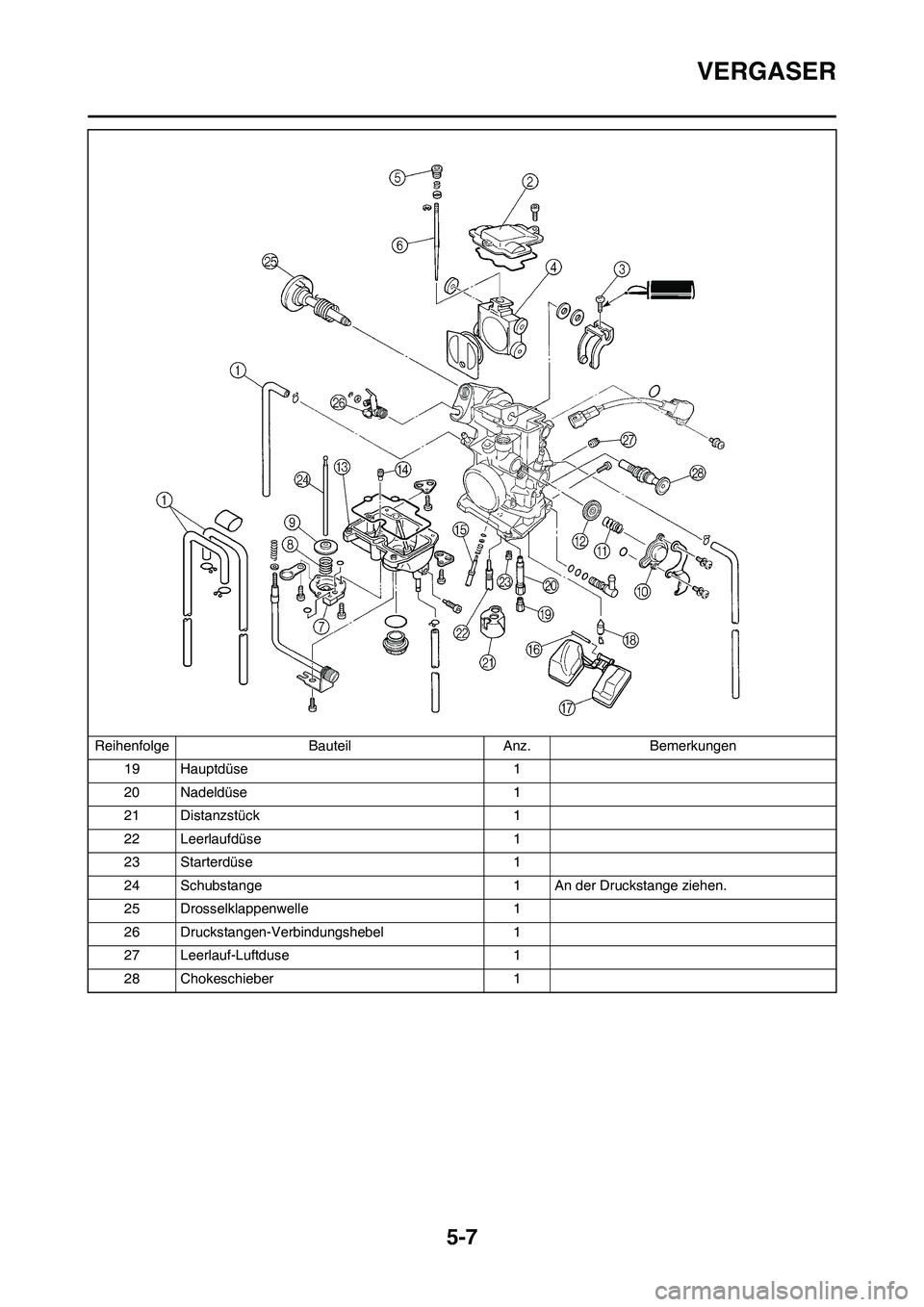

5-7
VERGASER
19 Hauptdüse 1
20 Nadeldüse 1
21 Distanzstück 1
22 Leerlaufdüse 1
23 Starterdüse 1
24 Schubstange 1 An der Druckstange ziehen.
25 Drosselklappenwelle 1
26 Druckstangen-Verbindungshebel 1
27 Leerlauf-Luftduse 1
28 Chokeschieber 1 Reihenfolge Bauteil Anz. Bemerkungen

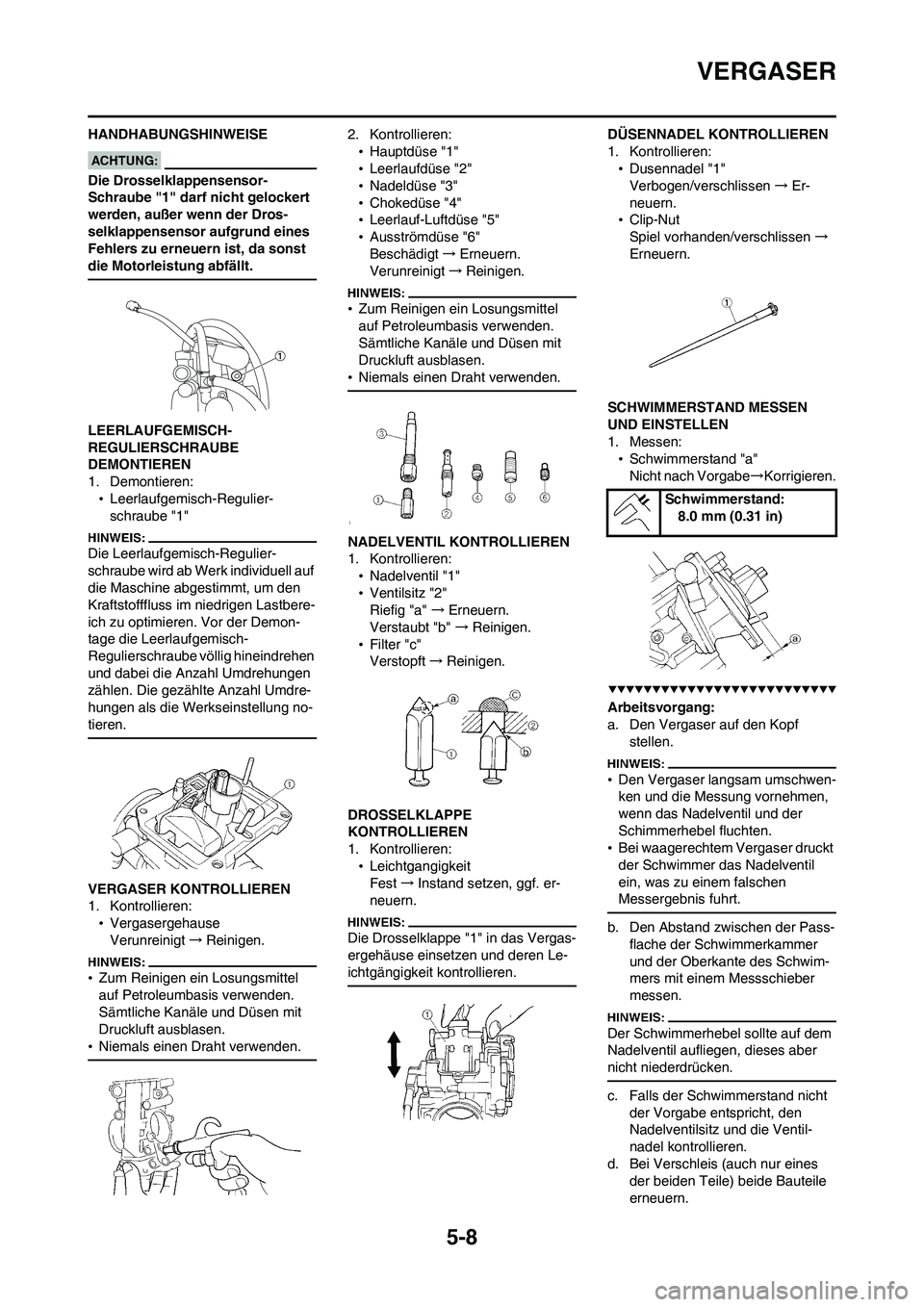

5-8
VERGASER
HANDHABUNGSHINWEISE
Die Drosselklappensensor-
Schraube "1" darf nicht gelockert
werden, außer wenn der Dros-
selklappensensor aufgrund eines
Fehlers zu erneuern ist, da sonst
die Motorleistung abfällt.
LEERLAUFGEMISCH-
REGULIERSCHRAUBE
DEMONTIEREN
1. Demontieren:
•Leerlaufgemisch-Regulier-
schraube "1"
Die Leerlaufgemisch-Regulier-
schraube wird ab Werk individuell auf
die Maschine abgestimmt, um den
Kraftstofffluss im niedrigen Lastbere-
ich zu optimieren. Vor der Demon-
tage die Leerlaufgemisch-
Regulierschraube völlig hineindrehen
und dabei die Anzahl Umdrehungen
zählen. Die gezählte Anzahl Umdre-
hungen als die Werkseinstellung no-
tieren.
VERGASER KONTROLLIEREN
1. Kontrollieren:
•Vergasergehause
Verunreinigt→Reinigen.
•Zum Reinigen ein Losungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
•Niemals einen Draht verwenden.
2. Kontrollieren:
•Hauptdüse "1"
•Leerlaufdüse "2"
•Nadeldüse "3"
•Chokedüse "4"
•Leerlauf-Luftdüse "5"
•Ausströmdüse "6"
Beschädigt→Erneuern.
Verunreinigt→Reinigen.
•Zum Reinigen ein Losungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
•Niemals einen Draht verwenden.
NADELVENTIL KONTROLLIEREN
1. Kontrollieren:
•Nadelventil "1"
•Ventilsitz "2"
Riefig "a" →Erneuern.
Verstaubt "b" →Reinigen.
•Filter "c"
Verstopft→Reinigen.
DROSSELKLAPPE
KONTROLLIEREN
1. Kontrollieren:
•Leichtgangigkeit
Fest→Instand setzen, ggf. er-
neuern.
Die Drosselklappe "1" in das Vergas-
ergehäuse einsetzen und deren Le-
ichtgängigkeit kontrollieren.
DÜSENNADEL KONTROLLIEREN
1. Kontrollieren:
•Dusennadel "1"
Verbogen/verschlissen→Er-
neuern.
•Clip-Nut
Spiel vorhanden/verschlissen→
Erneuern.
SCHWIMMERSTAND MESSEN
UND EINSTELLEN
1. Messen:
•Schwimmerstand "a"
Nicht nach Vorgabe→Korrigieren.
Arbeitsvorgang:
a. Den Vergaser auf den Kopf
stellen.
•Den Vergaser langsam umschwen-
ken und die Messung vornehmen,
wenn das Nadelventil und der
Schimmerhebel fluchten.
•Bei waagerechtem Vergaser druckt
der Schwimmer das Nadelventil
ein, was zu einem falschen
Messergebnis fuhrt.
b. Den Abstand zwischen der Pass-
flache der Schwimmerkammer
und der Oberkante des Schwim-
mers mit einem Messschieber
messen.
Der Schwimmerhebel sollte auf dem
Nadelventil aufliegen, dieses aber
nicht niederdrücken.
c. Falls der Schwimmerstand nicht
der Vorgabe entspricht, den
Nadelventilsitz und die Ventil-
nadel kontrollieren.
d. Bei Verschleis (auch nur eines
der beiden Teile) beide Bauteile
erneuern.
Schwimmerstand:
8.0 mm (0.31 in)
