2008 YAMAHA RHINO 700 Owners Manual

Page 401 of 468

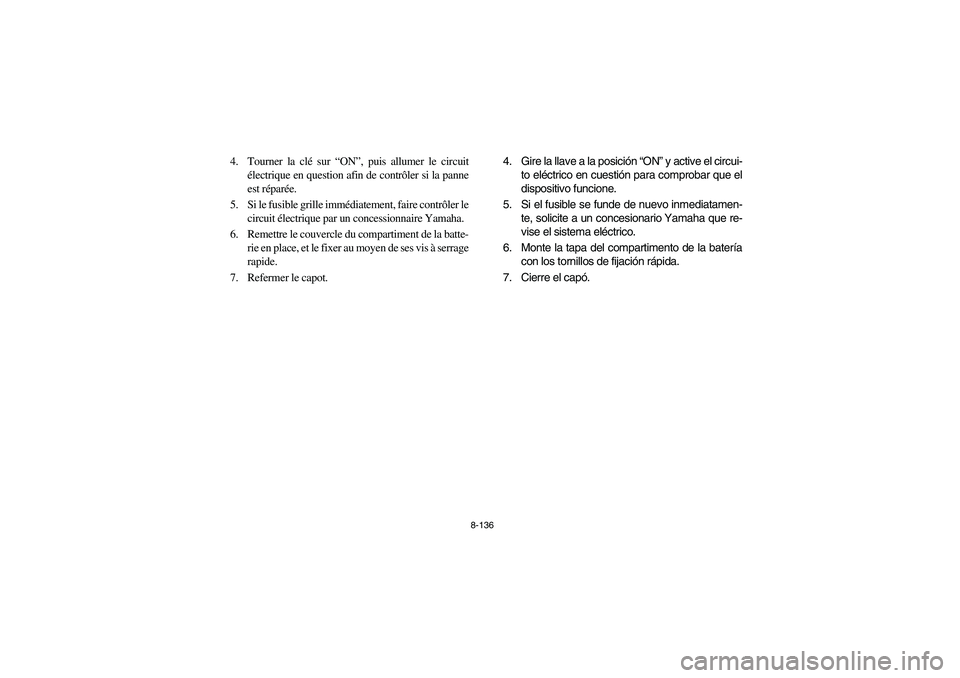

YAMAHA RHINO 700 2008  Owners Manual 8-136
4. Tourner la clé sur “ON”, puis allumer le circuit
électrique en question afin de contrôler si la panne
est réparée.
5. Si le fusible grille immédiatement, faire contrôler le
circuit

Page 402 of 468

YAMAHA RHINO 700 2008  Owners Manual 8-137 1. Cover at the rear of the headlight
1. Cache au dos du phare
1. Cubierta de la parte posterior del faro
1. Headlight bulb holder cover
1. Cache du porte-ampoule de phare
1. Tapa del portabombi

Page 403 of 468

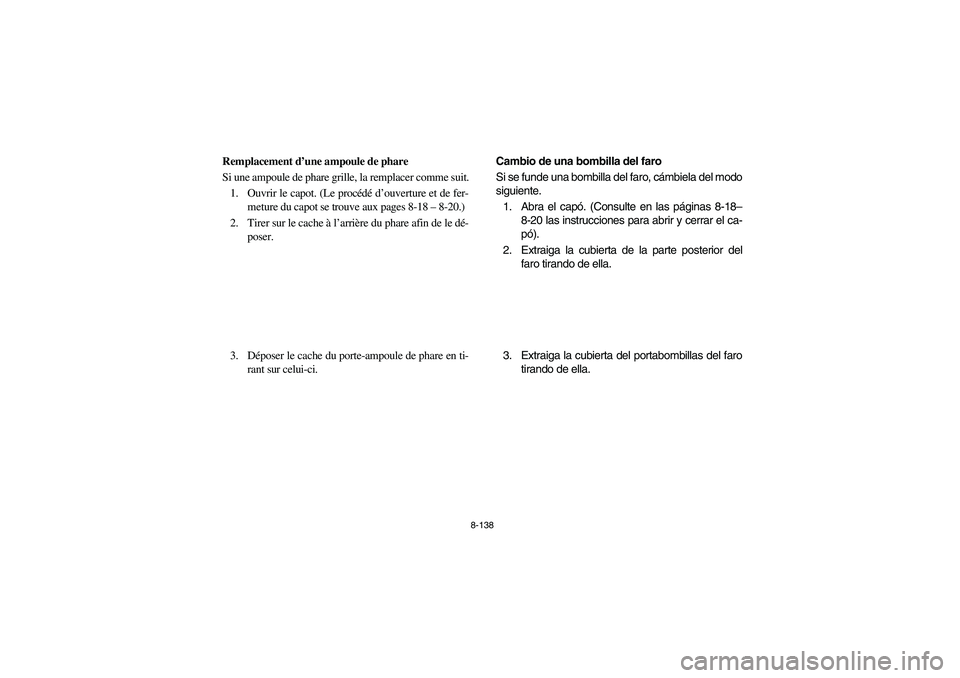

YAMAHA RHINO 700 2008  Owners Manual 8-138
FVU01670
Remplacement d’une ampoule de phare
Si une ampoule de phare grille, la remplacer comme suit.
1. Ouvrir le capot. (Le procédé d’ouverture et de fer-
meture du capot se trouve aux p

Page 404 of 468

YAMAHA RHINO 700 2008  Owners Manual 8-139 1. Headlight bulb holder
1. Porte-ampoule de phare
1. Portabombillas del faro
1. Do not touch the glass part of the bulb.
1. Ne pas toucher le verre de l’ampoule.
1. No toque la parte de crist

Page 405 of 468

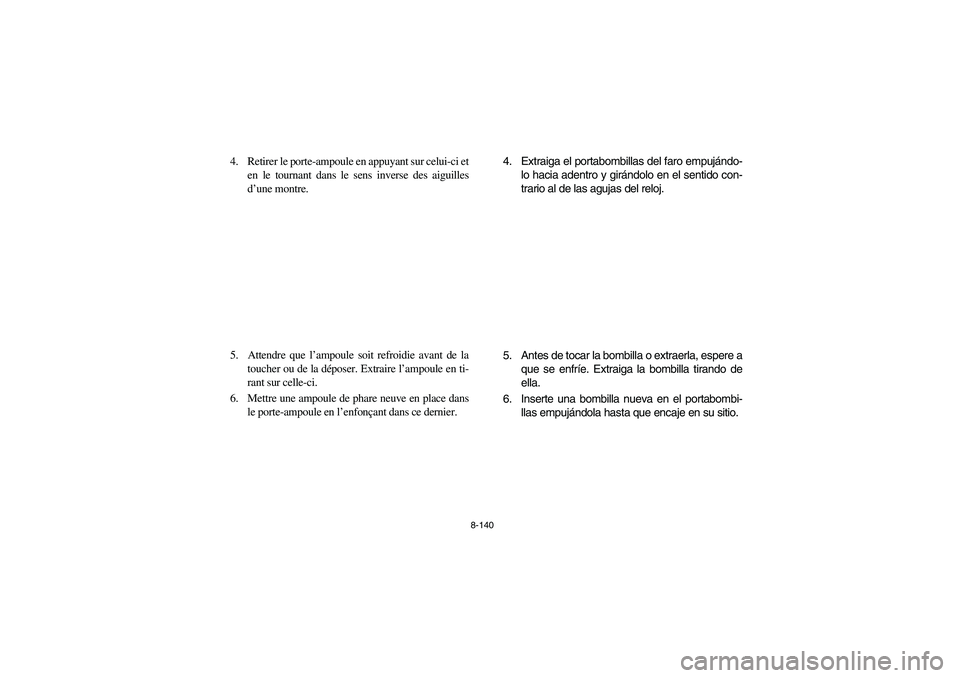

YAMAHA RHINO 700 2008  Owners Manual 8-140
4.  Retirer le porte-ampoule en appuyant sur celui-ci et
en le tournant dans le sens inverse des aiguilles
d’une montre.
5.  Attendre que l’ampoule soit refroidie avant de la
toucher ou de l

Page 406 of 468

YAMAHA RHINO 700 2008  Owners Manual 8-141
7. Reinstall the bulb holder by pushing it in and
turning it clockwise.
Reinstall the bulb holder cover and the cover
at the rear of the headlight. NOTICE: Make
sure the headlight bulb holder co

Page 407 of 468

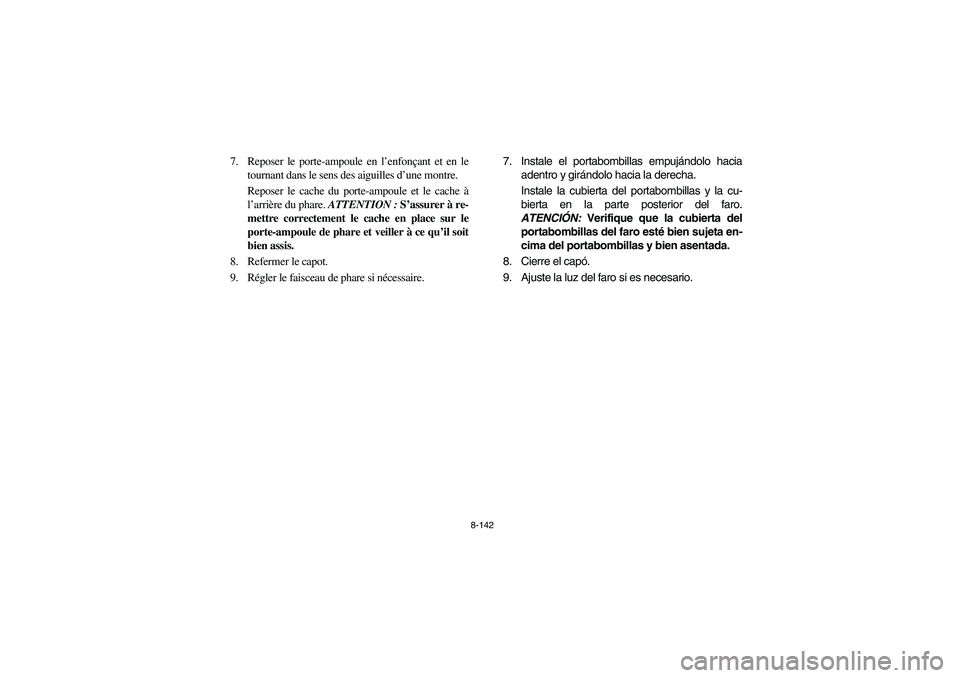

YAMAHA RHINO 700 2008  Owners Manual 8-142
7. Reposer le porte-ampoule en l’enfonçant et en le
tournant dans le sens des aiguilles d’une montre.
Reposer le cache du porte-ampoule et le cache à
l’arrière du phare. ATTENTION : S

Page 408 of 468

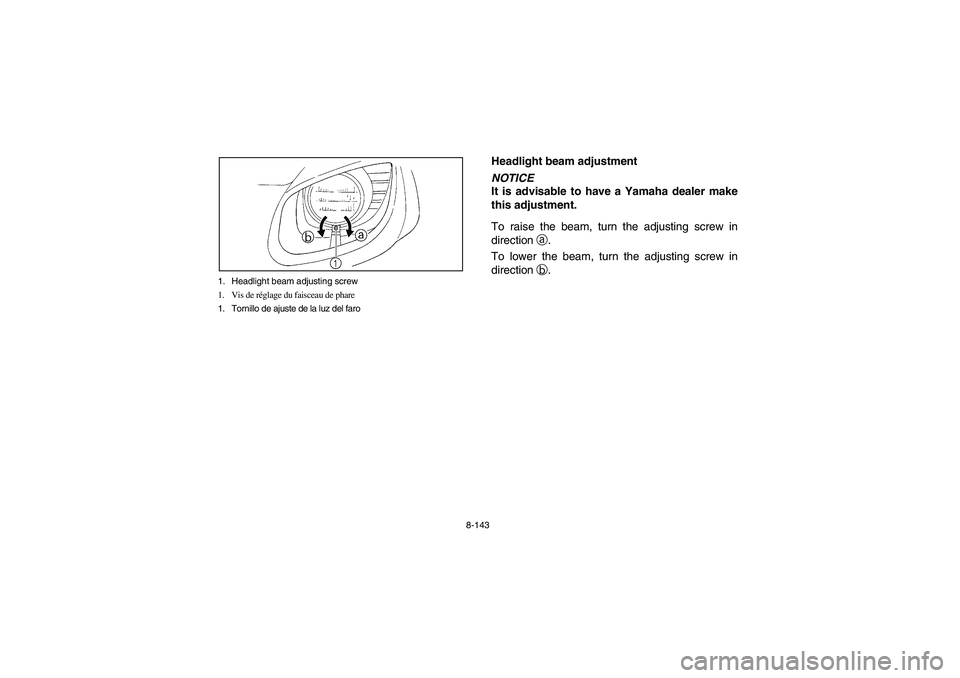

YAMAHA RHINO 700 2008  Owners Manual 8-143 1. Headlight beam adjusting screw
1. Vis de réglage du faisceau de phare
1. Tornillo de ajuste de la luz del faro
EVU00990
Headlight beam adjustmentNOTICE
It is advisable to have a Yamaha deale
