2008 YAMAHA RHINO 700 Owners Manual

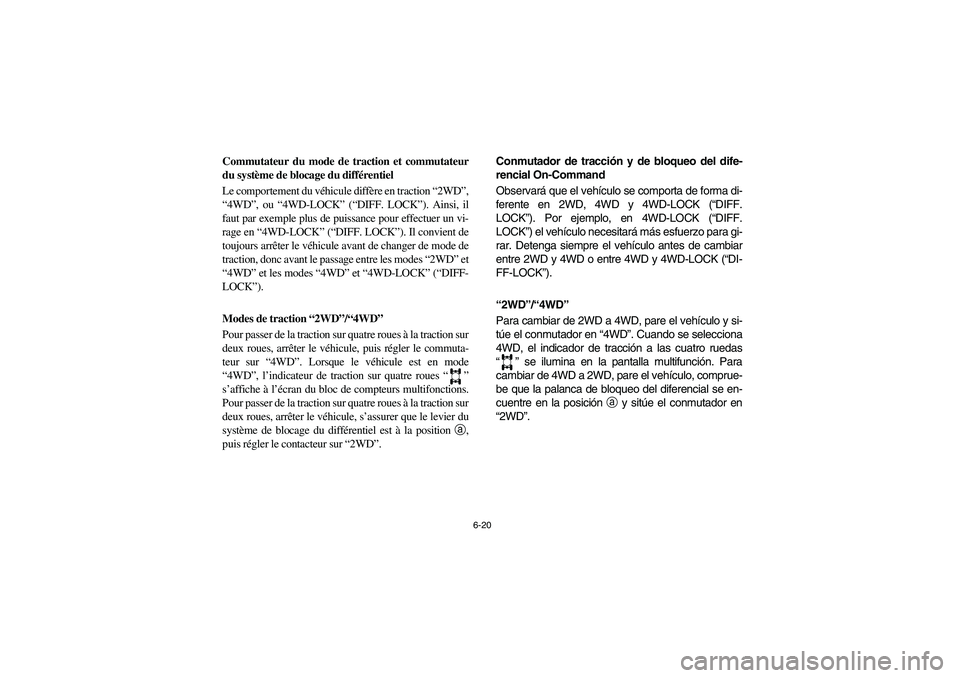

6-20
5B410009
Commutateur du mode de traction et commutateur
du système de blocage du différentiel
Le comportement du véhicule diffère en traction “2WD”,
“4WD”, ou “4WD-LOCK” (“DIFF. LOCK”). Ainsi, il
faut par exemple plus de puissance pour effectuer un vi-
rage en “4WD-LOCK” (“DIFF. LOCK”). Il convient de
toujours arrêter le véhicule avant de changer de mode de
traction, donc avant le passage entre les modes “2WD” et
“4WD” et les modes “4WD” et “4WD-LOCK” (“DIFF-
LOCK”).
Modes de traction “2WD”/“4WD”
Pour passer de la traction sur quatre roues à la traction sur
deux roues, arrêter le véhicule, puis régler le commuta-
teur sur “4WD”. Lorsque le véhicule est en mode
“4WD”, l’indicateur de traction sur quatre roues “”
s’affiche à l’écran du bloc de compteurs multifonctions.
Pour passer de la traction sur quatre roues à la traction sur
deux roues, arrêter le véhicule, s’assurer que le levier du
système de blocage du différentiel est à la position a,
puis régler le contacteur sur “2WD”.
5B410009
Conmutador de tracción y de bloqueo del dife-
rencial On-Command
Observará que el vehículo se comporta de forma di-
ferente en 2WD, 4WD y 4WD-LOCK (“DIFF.
LOCK”). Por ejemplo, en 4WD-LOCK (“DIFF.
LOCK”) el vehículo necesitará más esfuerzo para gi-
rar. Detenga siempre el vehículo antes de cambiar
entre 2WD y 4WD o entre 4WD y 4WD-LOCK (“DI-
FF-LOCK”).
“2WD”/“4WD”
Para cambiar de 2WD a 4WD, pare el vehículo y si-
túe el conmutador en “4WD”. Cuando se selecciona
4WD, el indicador de tracción a las cuatro ruedas
“” se ilumina en la pantalla multifunción. Para
cambiar de 4WD a 2WD, pare el vehículo, comprue-
be que la palanca de bloqueo del diferencial se en-
cuentre en la posición a y sitúe el conmutador en
“2WD”.
EE.book Page 20 Monday, October 8, 2007 4:48 PM

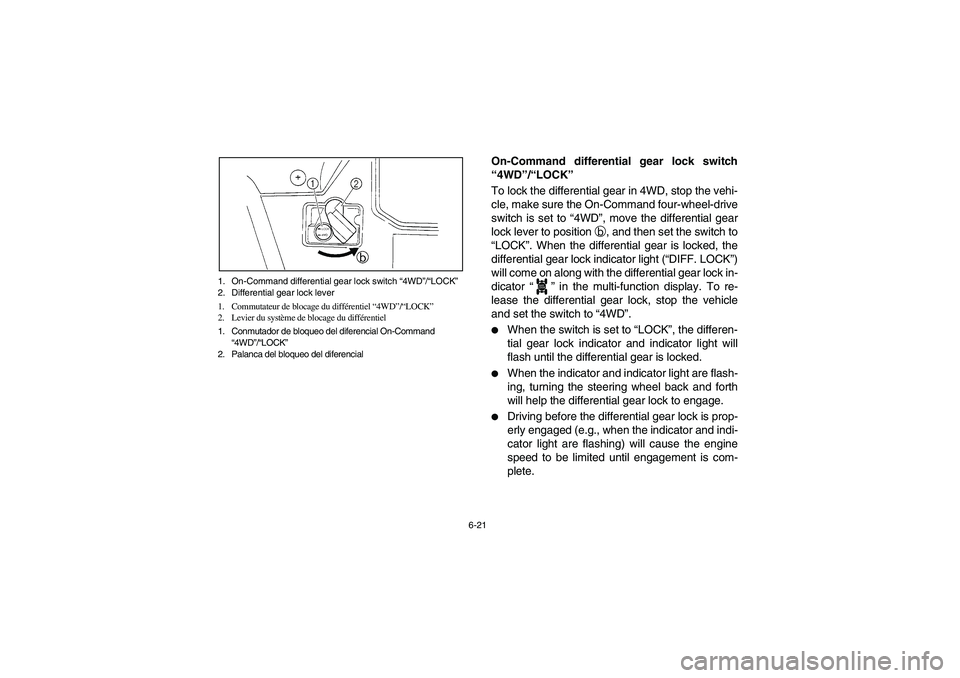

6-21 1. On-Command differential gear lock switch “4WD”/“LOCK”
2. Differential gear lock lever
1. Commutateur de blocage du différentiel “4WD”/“LOCK”
2. Levier du système de blocage du différentiel
1. Conmutador de bloqueo del diferencial On-Command
“4WD”/“LOCK”
2. Palanca del bloqueo del diferencial
On-Command differential gear lock switch
“4WD”/“LOCK”
To lock the differential gear in 4WD, stop the vehi-
cle, make sure the On-Command four-wheel-drive
switch is set to “4WD”, move the differential gear
lock lever to positionb, and then set the switch to
“LOCK”. When the differential gear is locked, the
differential gear lock indicator light (“DIFF. LOCK”)
will come on along with the differential gear lock in-
dicator “” in the multi-function display. To re-
lease the differential gear lock, stop the vehicle
and set the switch to “4WD”.

When the switch is set to “LOCK”, the differen-
tial gear lock indicator and indicator light will
flash until the differential gear is locked.


When the indicator and indicator light are flash-
ing, turning the steering wheel back and forth
will help the differential gear lock to engage.


Driving before the differential gear lock is prop-
erly engaged (e.g., when the indicator and indi-
cator light are flashing) will cause the engine
speed to be limited until engagement is com-
plete.
DIFF.
LOCK
EE.book Page 21 Monday, October 8, 2007 4:48 PM

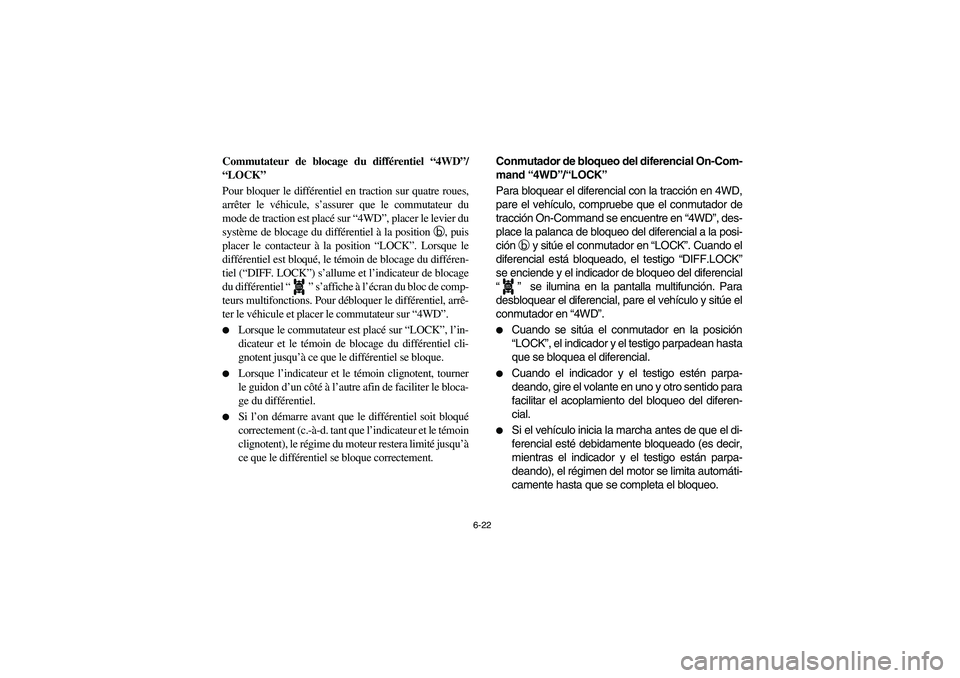

6-22
Commutateur de blocage du différentiel “4WD”/
“LOCK”
Pour bloquer le différentiel en traction sur quatre roues,
arrêter le véhicule, s’assurer que le commutateur du
mode de traction est placé sur “4WD”, placer le levier du
système de blocage du différentiel à la position b, puis
placer le contacteur à la position “LOCK”. Lorsque le
différentiel est bloqué, le témoin de blocage du différen-
tiel (“DIFF. LOCK”) s’allume et l’indicateur de blocage
du différentiel “” s’affiche à l’écran du bloc de comp-
teurs multifonctions. Pour débloquer le différentiel, arrê-
ter le véhicule et placer le commutateur sur “4WD”.

Lorsque le commutateur est placé sur “LOCK”, l’in-
dicateur et le témoin de blocage du différentiel cli-
gnotent jusqu’à ce que le différentiel se bloque.


Lorsque l’indicateur et le témoin clignotent, tourner
le guidon d’un côté à l’autre afin de faciliter le bloca-
ge du différentiel.


Si l’on démarre avant que le différentiel soit bloqué
correctement (c.-à-d. tant que l’indicateur et le témoin
clignotent), le régime du moteur restera limité jusqu’à
ce que le différentiel se bloque correctement.
DIFF.
LOCK
Conmutador de bloqueo del diferencial On-Com-
mand “4WD”/“LOCK”
Para bloquear el diferencial con la tracción en 4WD,
pare el vehículo, compruebe que el conmutador de
tracción On-Command se encuentre en “4WD”, des-
place la palanca de bloqueo del diferencial a la posi-
ción b y sitúe el conmutador en “LOCK”. Cuando el
diferencial está bloqueado, el testigo “DIFF.LOCK”
se enciende y el indicador de bloqueo del diferencial
“” se ilumina en la pantalla multifunción. Para
desbloquear el diferencial, pare el vehículo y sitúe el
conmutador en “4WD”.

Cuando se sitúa el conmutador en la posición
“LOCK”, el indicador y el testigo parpadean hasta
que se bloquea el diferencial.


Cuando el indicador y el testigo estén parpa-
deando, gire el volante en uno y otro sentido para
facilitar el acoplamiento del bloqueo del diferen-
cial.


Si el vehículo inicia la marcha antes de que el di-
ferencial esté debidamente bloqueado (es decir,
mientras el indicador y el testigo están parpa-
deando), el régimen del motor se limita automáti-
camente hasta que se completa el bloqueo.DIFF.
LOCK
EE.book Page 22 Monday, October 8, 2007 4:48 PM

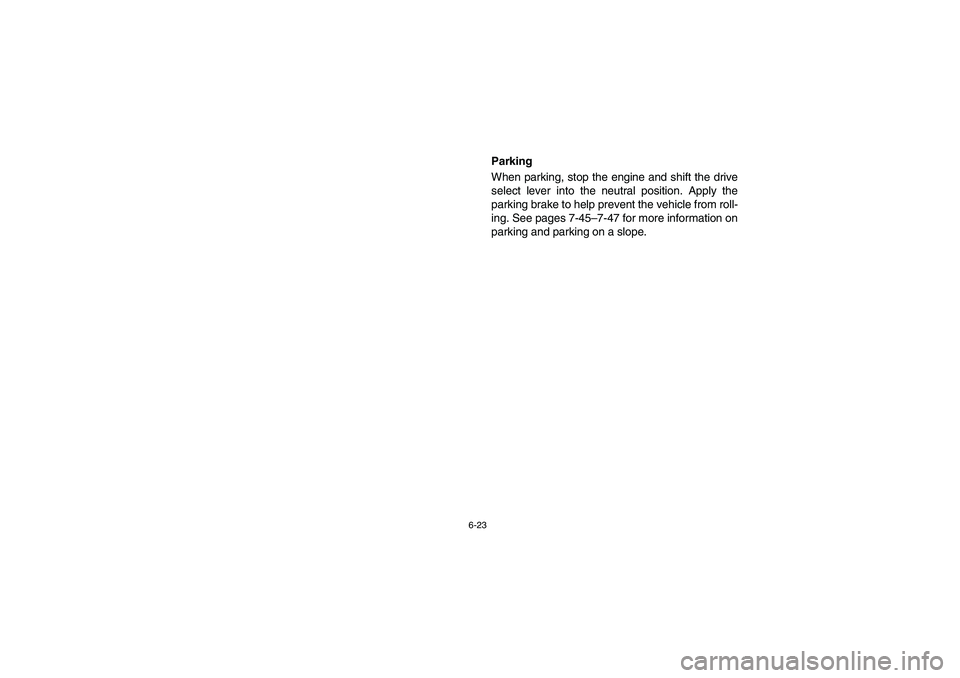

6-23
EVU01210
Parking
When parking, stop the engine and shift the drive
select lever into the neutral position. Apply the
parking brake to help prevent the vehicle from roll-
ing. See pages 7-45–7-47 for more information on
parking and parking on a slope.
EE.book Page 23 Monday, October 8, 2007 4:48 PM

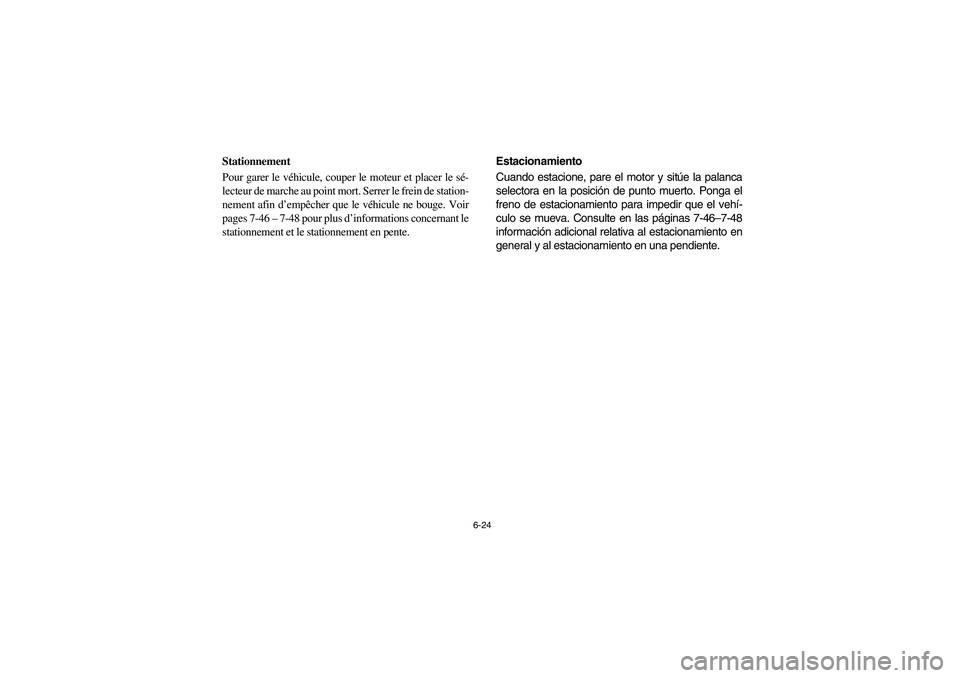

6-24
FVU01210
Stationnement
Pour garer le véhicule, couper le moteur et placer le sé-
lecteur de marche au point mort. Serrer le frein de station-
nement afin d’empêcher que le véhicule ne bouge. Voir
pages 7-46– 7-48 pour plus d’informations concernant le
stationnement et le stationnement en pente.
SVU01210
Estacionamiento
Cuando estacione, pare el motor y sitúe la palanca
selectora en la posición de punto muerto. Ponga el
freno de estacionamiento para impedir que el vehí-
culo se mueva. Consulte en las páginas 7-46–7-48
información adicional relativa al estacionamiento en
general y al estacionamiento en una pendiente.
EE.book Page 24 Monday, October 8, 2007 4:48 PM

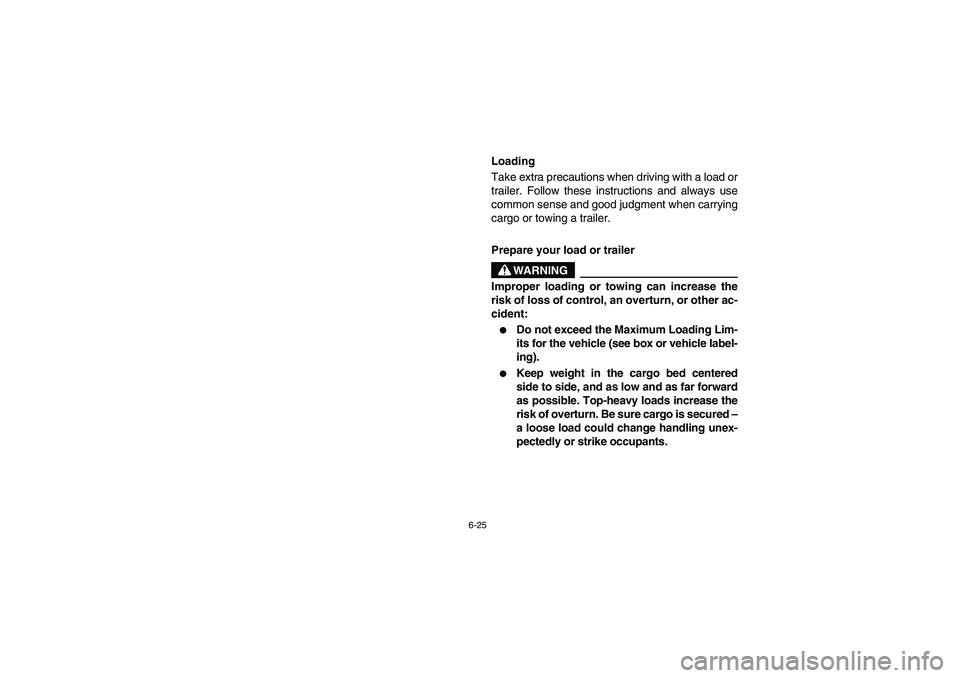

6-25
EVU00630
Loading
Take extra precautions when driving with a load or
trailer. Follow these instructions and always use
common sense and good judgment when carrying
cargo or towing a trailer.
Prepare your load or trailer
WARNING
Improper loading or towing can increase the
risk of loss of control, an overturn, or other ac-
cident:

Do not exceed the Maximum Loading Lim-
its for the vehicle (see box or vehicle label-
ing).


Keep weight in the cargo bed centered
side to side, and as low and as far forward
as possible. Top-heavy loads increase the
risk of overturn. Be sure cargo is secured –
a loose load could change handling unex-
pectedly or strike occupants.
EE.book Page 25 Monday, October 8, 2007 4:48 PM

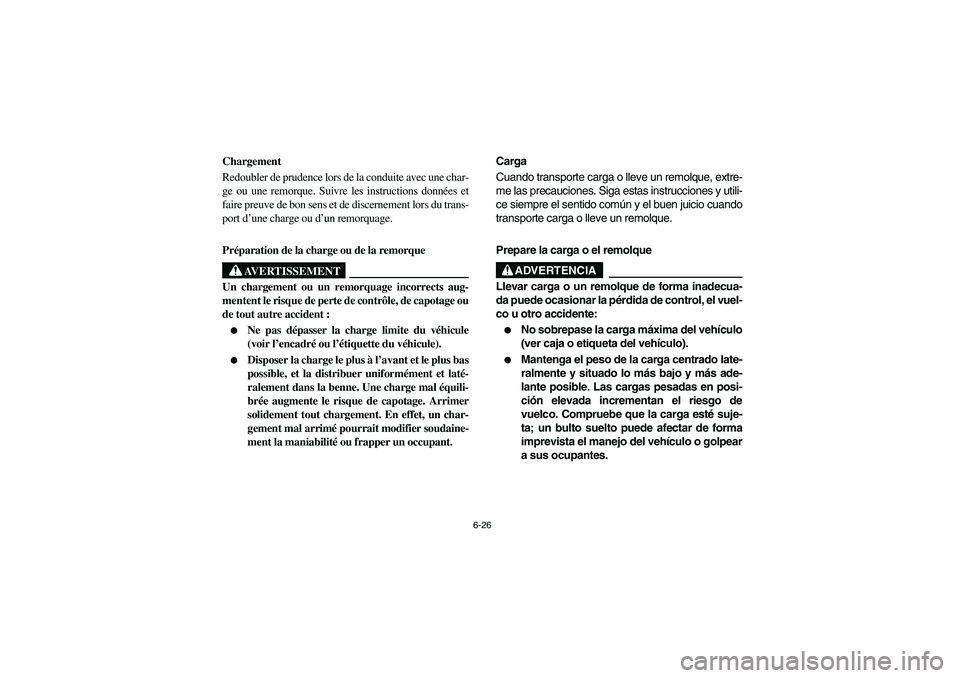

6-26
FVU00630
Chargement
Redoubler de prudence lors de la conduite avec une char-
ge ou une remorque. Suivre les instructions données et
faire preuve de bon sens et de discernement lors du trans-
port d’une charge ou d’un remorquage.
Préparation de la charge ou de la remorque
AVERTISSEMENT
Un chargement ou un remorquage incorrects aug-
mentent le risque de perte de contrôle, de capotage ou
de tout autre accident :

Ne pas dépasser la charge limite du véhicule
(voir l’encadré ou l’étiquette du véhicule).


Disposer la charge le plus à l’avant et le plus bas
possible, et la distribuer uniformément et laté-
ralement dans la benne. Une charge mal équili-
brée augmente le risque de capotage. Arrimer
solidement tout chargement. En effet, un char-
gement mal arrimé pourrait modifier soudaine-
ment la maniabilité ou frapper un occupant.
SVU00630
Carga
Cuando transporte carga o lleve un remolque, extre-
me las precauciones. Siga estas instrucciones y utili-
ce siempre el sentido común y el buen juicio cuando
transporte carga o lleve un remolque.
Prepare la carga o el remolque
ADVERTENCIA
Llevar carga o un remolque de forma inadecua-
da puede ocasionar la pérdida de control, el vuel-
co u otro accidente:

No sobrepase la carga máxima del vehículo
(ver caja o etiqueta del vehículo).


Mantenga el peso de la carga centrado late-
ralmente y situado lo más bajo y más ade-
lante posible. Las cargas pesadas en posi-
ción elevada incrementan el riesgo de
vuelco. Compruebe que la carga esté suje-
ta; un bulto suelto puede afectar de forma
imprevista el manejo del vehículo o golpear
a sus ocupantes.
EE.book Page 26 Monday, October 8, 2007 4:48 PM

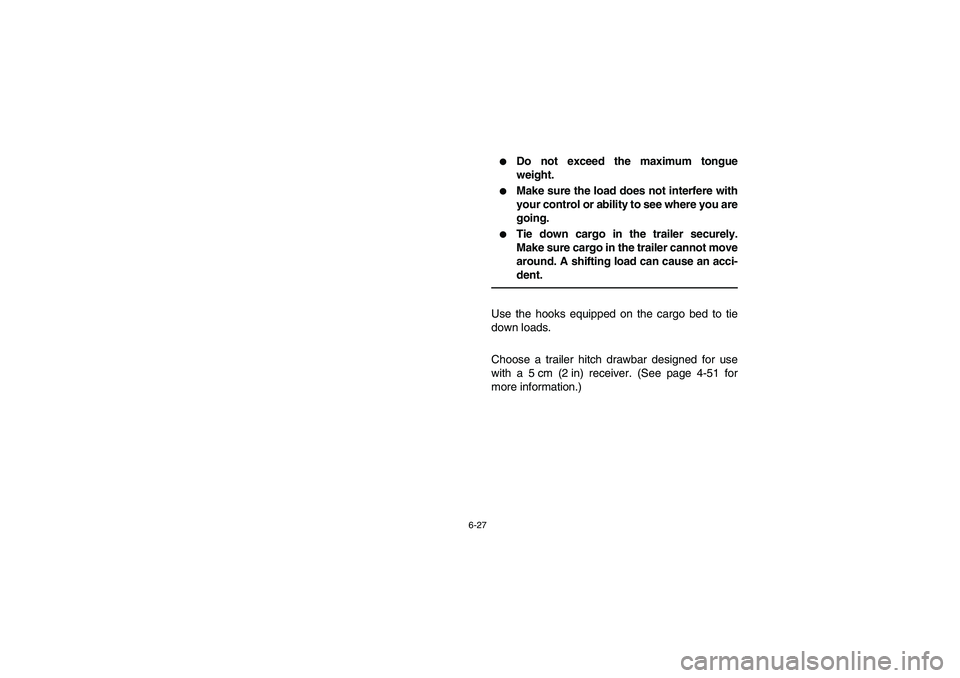

6-27

Do not exceed the maximum tongue
weight.


Make sure the load does not interfere with
your control or ability to see where you are
going.


Tie down cargo in the trailer securely.
Make sure cargo in the trailer cannot move
around. A shifting load can cause an acci-
dent.
Use the hooks equipped on the cargo bed to tie
down loads.
Choose a trailer hitch drawbar designed for use
with a 5 cm (2 in) receiver. (See page 4-51 for
more information.)
