8-112
FVU00920

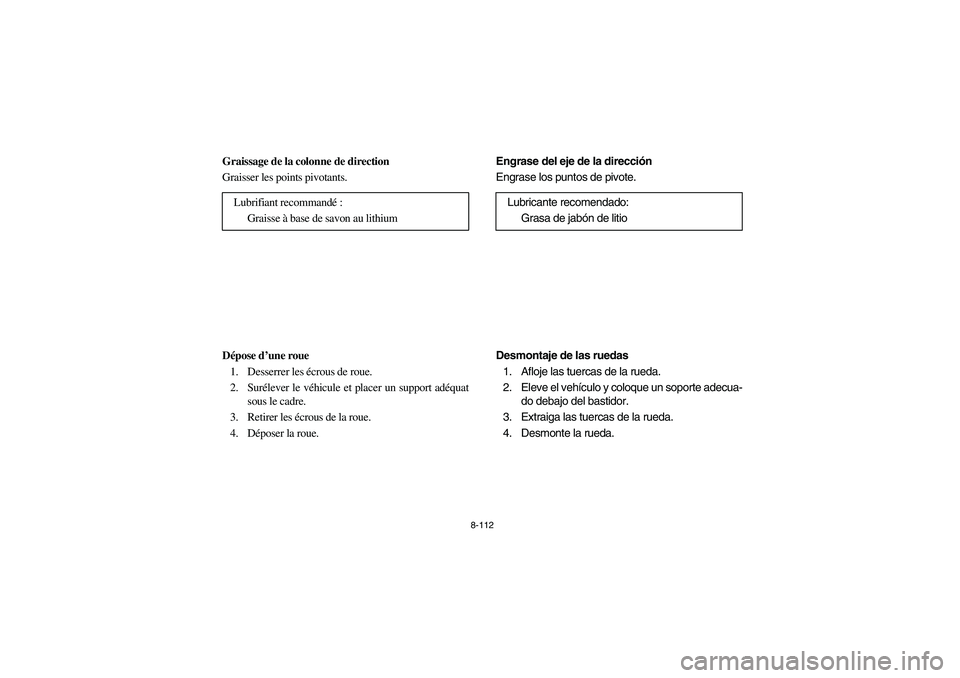

Graissage de la colonne de direction
Graisser les points pivotants.
FVU00930
Dépose d’une roue
1. Desserrer les écrous de roue.
2. Surélever le véhicule et placer un support adéquat
sous le cadre.
3. Retirer les écrous de la roue.
4. Déposer la roue. Lubrifiant recommandé:
Graisse à base de savon au lithium
SVU00920
Engrase del eje de la dirección
Engrase los puntos de pivote.
SVU00930
Desmontaje de las ruedas
1. Afloje las tuercas de la rueda.
2. Eleve el vehículo y coloque un soporte adecua-
do debajo del bastidor.
3. Extraiga las tuercas de la rueda.
4. Desmonte la rueda.Lubricante recomendado:
Grasa de jabón de litio
EE.book Page 112 Monday, October 8, 2007 4:48 PM

8-113

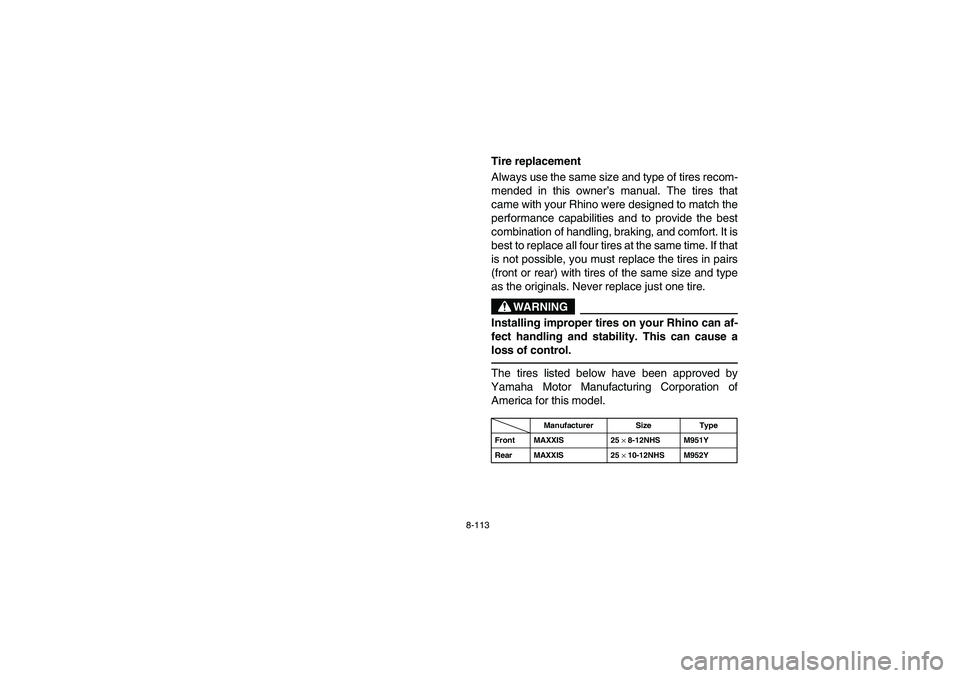

Tire replacement
Always use the same size and type of tires recom-
mended in this owner’s manual. The tires that
came with your Rhino were designed to match the
performance capabilities and to provide the best
combination of handling, braking, and comfort. It is
best to replace all four tires at the same time. If that
is not possible, you must replace the tires in pairs
(front or rear) with tires of the same size and type
as the originals. Never replace just one tire.
WARNING
Installing improper tires on your Rhino can af-
fect handling and stability. This can cause a
loss of control.The tires listed below have been approved by
Yamaha Motor Manufacturing Corporation of
America for this model.
Manufacturer Size Type
Front MAXXIS 25 × 8-12NHS M951Y
Rear MAXXIS 25 × 10-12NHS M952Y
EE.book Page 113 Monday, October 8, 2007 4:48 PM

8-114

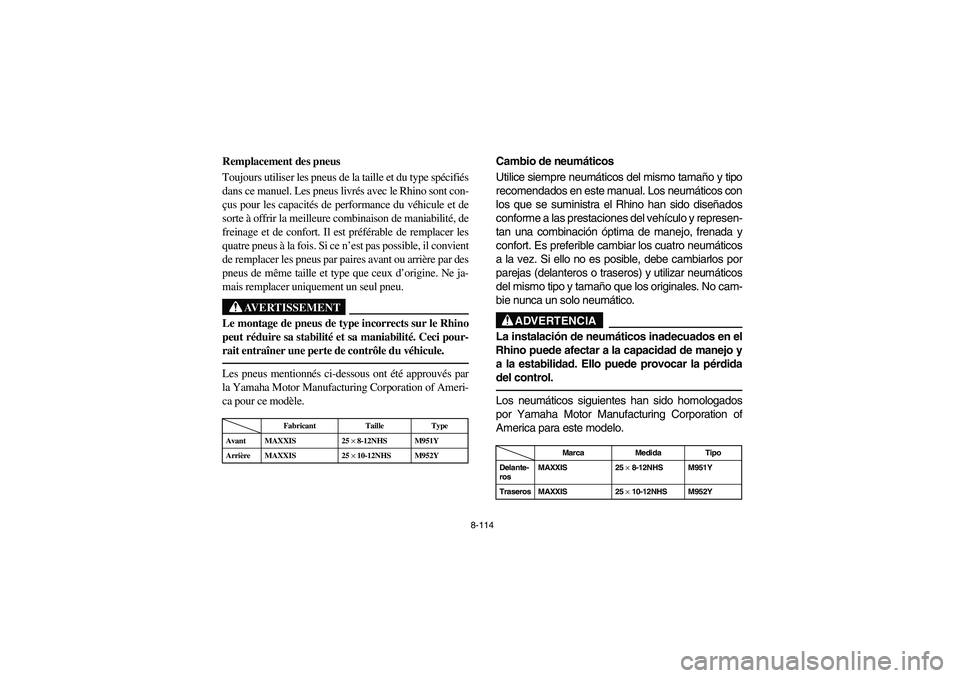

Remplacement des pneus
Toujours utiliser les pneus de la taille et du type spécifiés
dans ce manuel. Les pneus livrés avec le Rhino sont con-
çus pour les capacités de performance du véhicule et de
sorte à offrir la meilleure combinaison de maniabilité, de
freinage et de confort. Il est préférable de remplacer les
quatre pneus à la fois. Si ce n’est pas possible, il convient
de remplacer les pneus par paires avant ou arrière par des
pneus de même taille et type que ceux d’origine. Ne ja-
mais remplacer uniquement un seul pneu.
AVERTISSEMENT
Le montage de pneus de type incorrects sur le Rhino
peut réduire sa stabilité et sa maniabilité. Ceci pour-
rait entraîner une perte de contrôle du véhicule.Les pneus mentionnés ci-dessous ont été approuvés par
la Yamaha Motor Manufacturing Corporation of Ameri-
ca pour ce modèle.
Fabricant Taille Type
Avant MAXXIS 25 × 8-12NHS M951Y
Arrière MAXXIS 25 × 10-12NHS M952Y
Cambio de neumáticos
Utilice siempre neumáticos del mismo tamaño y tipo
recomendados en este manual. Los neumáticos con
los que se suministra el Rhino han sido diseñados
conforme a las prestaciones del vehículo y represen-
tan una combinación óptima de manejo, frenada y
confort. Es preferible cambiar los cuatro neumáticos
a la vez. Si ello no es posible, debe cambiarlos por
parejas (delanteros o traseros) y utilizar neumáticos
del mismo tipo y tamaño que los originales. No cam-
bie nunca un solo neumático.
ADVERTENCIA
La instalación de neumáticos inadecuados en el
Rhino puede afectar a la capacidad de manejo y
a la estabilidad. Ello puede provocar la pérdida
del control.Los neumáticos siguientes han sido homologados
por Yamaha Motor Manufacturing Corporation of
America para este modelo.
Marca Medida Tipo
Delante-
rosMAXXIS 25 × 8-12NHS M951Y
Traseros MAXXIS 25 × 10-12NHS M952Y
EE.book Page 114 Monday, October 8, 2007 4:48 PM

8-115
EVU00940
Wheel installation
1. Install the wheel and the nuts.

The arrow mark on the tire must point to-
ward the rotating direction of the wheel.


Tapered nuts are used for both the front and
rear wheels. Install the nuts with their tapered
side towards the wheel.
2. Lower the vehicle so that the wheel is on the
ground.
3. Tighten the wheel nuts to the specified
torque.WARNING
Do not reverse the rims on the Rhino to widen
the track width. Installing wheels improperly
increases the risk of wheel failure and acci-
dents.
EE.book Page 115 Monday, October 8, 2007 4:48 PM

8-116
FVU00940

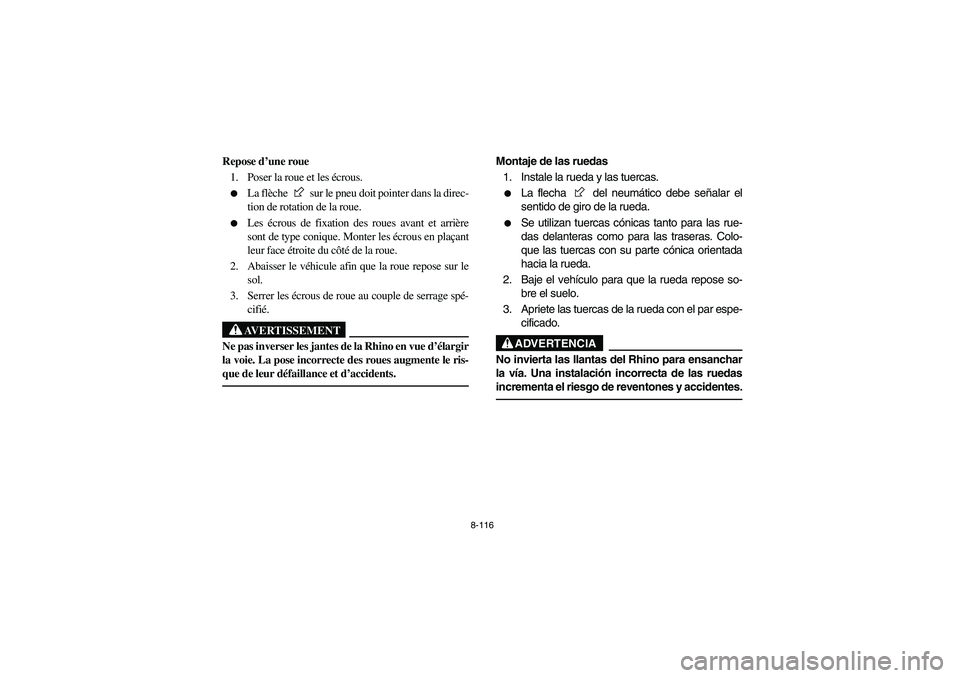

Repose d’une roue
1. Poser la roue et les écrous.

La flèche sur le pneu doit pointer dans la direc-
tion de rotation de la roue.


Les écrous de fixation des roues avant et arrière
sont de type conique. Monter les écrous en plaçant
leur face étroite du côté de la roue.
2. Abaisser le véhicule afin que la roue repose sur le
sol.
3. Serrer les écrous de roue au couple de serrage spé-
cifié.AVERTISSEMENT
Ne pas inverser les jantes de la Rhino en vue d’élargir
la voie. La pose incorrecte des roues augmente le ris-
que de leur défaillance et d’accidents.
SVU00940
Montaje de las ruedas
1. Instale la rueda y las tuercas.

La flecha del neumático debe señalar el
sentido de giro de la rueda.


Se utilizan tuercas cónicas tanto para las rue-
das delanteras como para las traseras. Colo-
que las tuercas con su parte cónica orientada
hacia la rueda.
2. Baje el vehículo para que la rueda repose so-
bre el suelo.
3. Apriete las tuercas de la rueda con el par espe-
cificado.ADVERTENCIA
No invierta las llantas del Rhino para ensanchar
la vía. Una instalación incorrecta de las ruedas
incrementa el riesgo de reventones y accidentes.
EE.book Page 116 Monday, October 8, 2007 4:48 PM

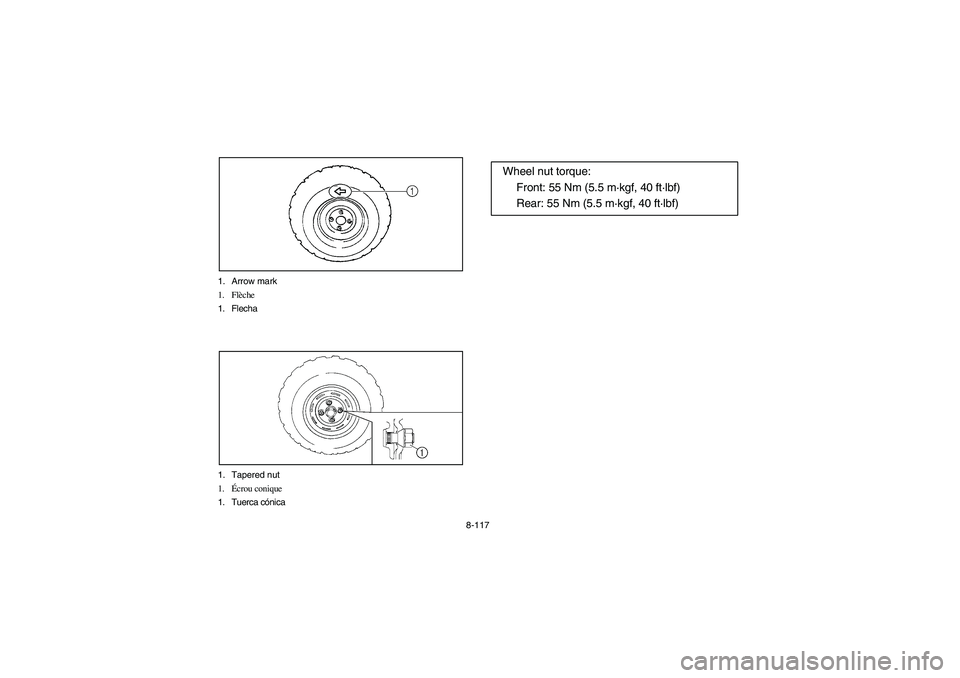

8-117 1. Arrow mark
1. Flèche
1. Flecha
1. Tapered nut
1.Écrou conique
1. Tuerca cónica
Wheel nut torque:
Front: 55 Nm (5.5 m·kgf, 40 ft·lbf)
Rear: 55 Nm (5.5 m·kgf, 40 ft·lbf)
EE.book Page 117 Monday, October 8, 2007 4:48 PM

8-118

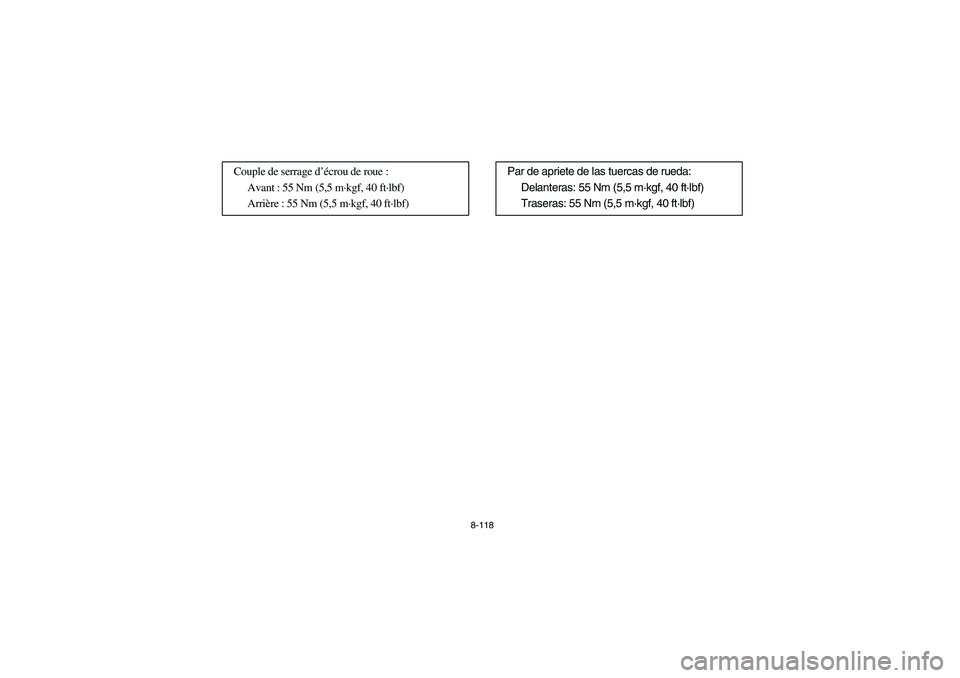

Couple de serrage d’écrou de roue :
Avant : 55 Nm (5,5 m·kgf, 40 ft·lbf)
Arrière : 55 Nm (5,5 m·kgf, 40 ft·lbf)
Par de apriete de las tuercas de rueda:
Delanteras: 55 Nm (5,5 m·kgf, 40 ft·lbf)
Traseras: 55 Nm (5,5 m·kgf, 40 ft·lbf)
EE.book Page 118 Monday, October 8, 2007 4:48 PM

8-119
EVU00950

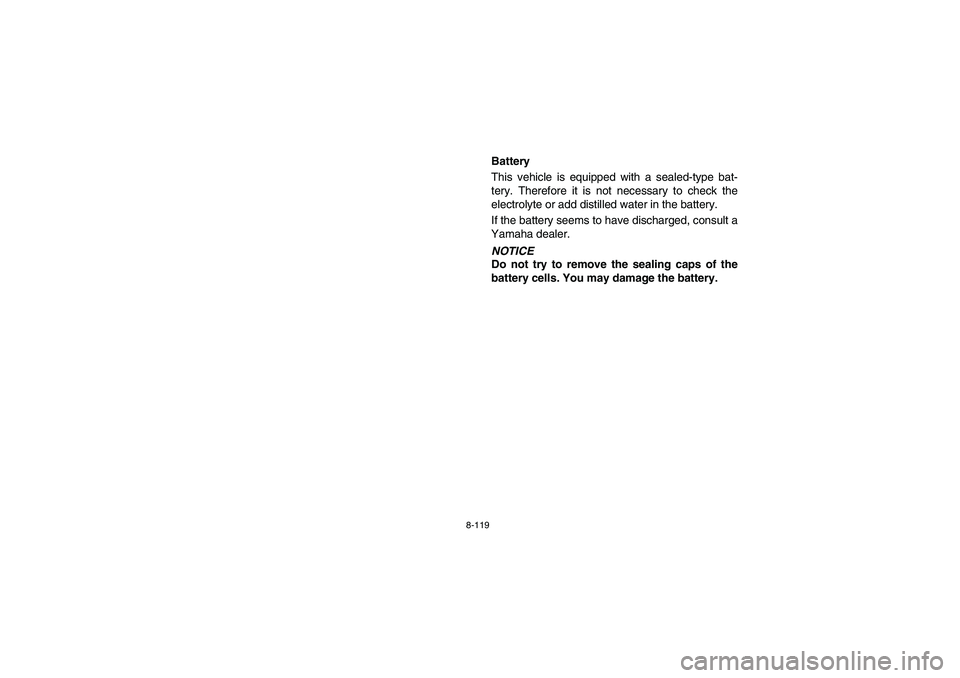

Battery
This vehicle is equipped with a sealed-type bat-
tery. Therefore it is not necessary to check the
electrolyte or add distilled water in the battery.
If the battery seems to have discharged, consult a
Yamaha dealer.NOTICE
Do not try to remove the sealing caps of the
battery cells. You may damage the battery.
