2008 YAMAHA RHINO 700 Manuale de Empleo (in Spanish)

4-28
FVU01183
Commutateur du mode de traction et commutateur
du système de blocage du différentiel
Ce véhicule est équipé d’un commutateur du mode de
traction “2WD”/“4WD” et d’un commutateur de blocage
du différentiel “4WD”/“LOCK”. Sélectionner le mode
de traction approprié au type de terrain.

Traction sur deux roues (“2WD”) : la puissance est
transmise aux roues arrière uniquement.


Traction sur quatre roues (“4WD”) : La puissance est
transmise aux roues avant et arrière.


Traction sur quatre roues et différentiel bloqué
(“4WD-LOCK”) : La puissance est transmise aux
roues avant et arrière lorsque le différentiel est bloqué
(“DIFF. LOCK”). Contrairement au mode “4WD”,
toutes les roues tournent à la même vitesse, quel que
soit le mode de traction.
SVU01183
Conmutadores de tracción y de bloqueo del dife-
rencial On-Command
Este vehículo está provisto de un conmutador de
tracción “2WD”/“4WD” On-Command y un conmuta-
dor de bloqueo del diferencial “4WD”/“LOCK”. Selec-
cione la tracción adecuada según el terreno y las
condiciones.

Tracción a dos ruedas (“2WD”): La potencia se
suministra solo a las ruedas traseras.


Tracción a las cuatro ruedas (“4WD”): La poten-
cia se suministra a las ruedas traseras y a las de-
lanteras.


Tracción a las cuatro ruedas con bloqueo de dife-
rencial (“4WD-LOCK”): La potencia se suministra
a las ruedas traseras y a las delanteras y el dife-
rencial se bloquea. A diferencia de la posición
4WD, todas las ruedas giran a la misma veloci-
dad cualquiera que sea el agarre.
EE.book Page 28 Tuesday, October 9, 2007 4:04 PM

4-29 1. Horn switch “”
1. Contacteur d’avertisseur “”
1. Interruptor de la bocina “”
1. Accelerator pedal
1. Pédale d’accélérateur
1. Pedal del acelerador
EVU01280
Horn switch “”
Press the switch to sound the horn.
EVU00260
Accelerator pedal
Press the accelerator pedal down to increase en-
gine speed. Spring pressure returns the pedal to
the rest position when released. Always check that
the accelerator pedal returns normally before start-
ing the engine.
EE.book Page 29 Tuesday, October 9, 2007 4:04 PM

4-30
FVU01280
Contacteur d’avertisseur “”
Appuyer sur ce contacteur pour actionner l’avertisseur.
FVU00260
Pédale d’accélérateur
Enfoncer la pédale d’accélérateur afin d’augmenter la vi-
tesse du moteur. Une fois relâchée, la pédale retourne à sa
position d’origine par la force du ressort. Toujours s’as-
surer que la pédale d’accélérateur se relâche correcte-
ment avant de mettre le moteur en marche.
SVU01280
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la bocina.
SVU00260
Pedal del acelerador
Pise el pedal del acelerador para incrementar el régi-
men del motor. Al soltarlo, el pedal retorna a la posi-
ción de reposo por efecto de un muelle. Antes de po-
ner en marcha el motor, compruebe siempre que el
pedal del acelerador retorne con normalidad.
EE.book Page 30 Tuesday, October 9, 2007 4:04 PM

4-31 1. Brake pedal
1. Pédale de frein
1. Pedal de freno
1. Parking brake lever 2. Release button
1. Levier de frein de stationnement 2. Bouton de dégagement
1. Palanca del freno de estacionamiento
2. Botón de desbloqueo
12
EVU00270
Brake pedal
Press the brake pedal to slow or stop the vehicle.
EVU00280
Parking brake lever
The parking brake lever is located at the right side
of the driver’s seat. It will help keep the vehicle
from moving while parked.
To set the parking brake, pull the lever up com-
pletely.
To release the parking brake, pull up on the lever,
press the release button, and then push the lever
all the way down.
Spring pressure helps return the lever to the re-
leased position.
EE.book Page 31 Tuesday, October 9, 2007 4:04 PM

4-32
FVU00270
Pédale de frein
Appuyer sur la pédale de frein pour freiner ou arrêter le
véhicule.
FVU00280
Levier de frein de stationnement
Le levier de frein de stationnement se situe à la droite du
siège du conducteur. Celui-ci permet d’empêcher
l’ébranlement du véhicule lors de son stationnement.
Pour serrer le frein de stationnement, relever complète-
ment le levier.
Pour relâcher le frein de stationnement, tirer sur le levier,
appuyer sur le bouton de dégagement, puis repousser le
levier tout à fait vers le bas.
La force de ressort facilite le retour du levier à sa position
relâchée.
SVU00270
Pedal de freno
Pise el pedal de freno para reducir la velocidad o de-
tener el vehículo.
SVU00280
Palanca del freno de estacionamiento
La palanca del freno de estacionamiento está situa-
da a la derecha del asiento del conductor. Sirve para
impedir que el vehículo se mueva cuando se en-
cuentra estacionado.
Para accionar el freno de estacionamiento, suba
completamente la palanca.
Para soltar el freno de estacionamiento, tire de la pa-
lanca hacia arriba, pulse el botón de desbloqueo y
baje completamente la palanca.
Un muelle facilita el retorno de la palanca a la posi-
ción de desbloqueo.
EE.book Page 32 Tuesday, October 9, 2007 4:04 PM

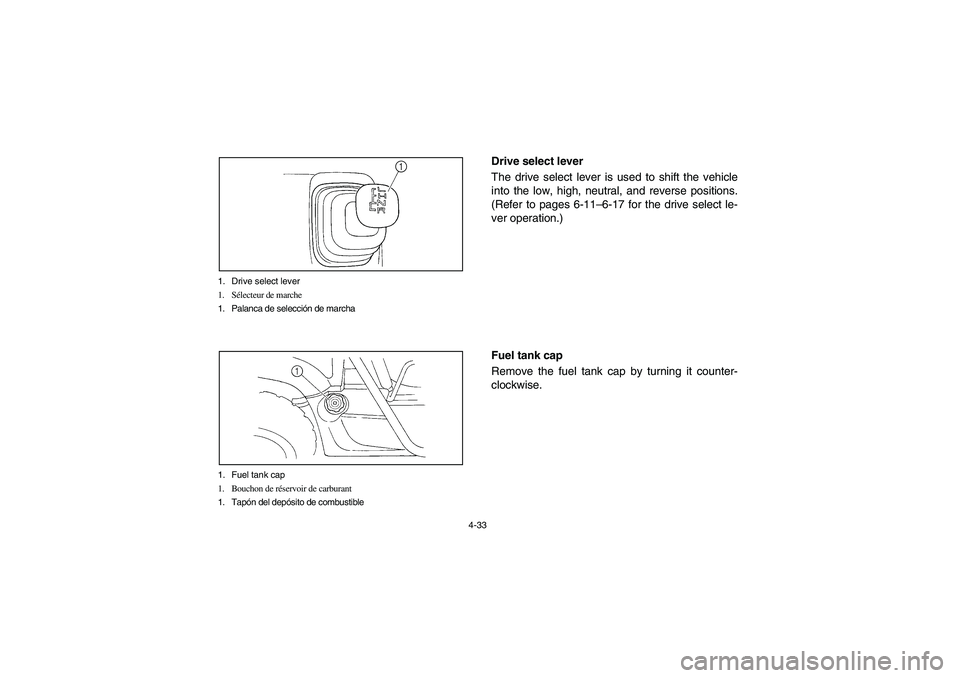

4-33 1. Drive select lever
1. Sélecteur de marche
1. Palanca de selección de marcha
1
1. Fuel tank cap
1. Bouchon de réservoir de carburant
1. Tapón del depósito de combustible
EVU00290
Drive select lever
The drive select lever is used to shift the vehicle
into the low, high, neutral, and reverse positions.
(Refer to pages 6-11–6-17 for the drive select le-
ver operation.)
EVU00300
Fuel tank cap
Remove the fuel tank cap by turning it counter-
clockwise.
EE.book Page 33 Tuesday, October 9, 2007 4:04 PM

4-34
FVU00290
Sélecteur de marche
Le sélecteur de marche permet de sélectionner la gamme
basse, la gamme haute, le point mort et la marche arrière.
(Voir les explications relatives au fonctionnement du sé-
lecteur de marche aux pages 6-12– 6-18.)
FVU00300
Bouchon de réservoir de carburant
Retirer le bouchon du réservoir de carburant en le tour-
nant dans le sens inverse des aiguilles d’une montre.
SVU00290
Palanca de selección de marcha
La palanca selectora se utiliza para seleccionar mar-
cha corta, marcha larga, punto muerto y marcha
atrás. (Consulte en las páginas 6-12– 6-18 el funcio-
namiento de la palanca de selección de marcha).
SVU00300
Tapón del depósito de combustible
Extraiga el tapón del depósito de combustible girán-
dolo en el sentido contrario al de las agujas del reloj.
EE.book Page 34 Tuesday, October 9, 2007 4:04 PM

4-35 1. Latch 2. Door
1. Attache 2. Portière
1. Manilla 2. Puerta
1
2
Doors
To open a door, simply pull the latch outward. To
close a door, push or pull the door inward until it is
securely latched. Be sure the door is SECURELY
LATCHED AFTER CLOSING IT.
EE.book Page 35 Tuesday, October 9, 2007 4:04 PM
