2008 MAZDA MODEL BIANTE 取扱説明書 (in Japanese)

27
運転する
前に
運転する
ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●ロックノブを解錠しているときは赤色の表示が見えます。
Ñé ïÄÅž æàÅž
z íw
¯Ô
スライドドアの開閉
/
スライドドアを閉めたあとは､ 確実に閉まっていることを確認す
る。
半ドアのまま走行すると､ 走行中に不意にドアが開き､ 思わぬ事故につなが
るおそれがあります。
坂道などの傾斜地でスライドドアを開けたままにしない。
不意にドアが動き､ けがをするおそれがあります。
«™
スライドドアを開閉するときは､ 次のことを守ってください。ドアで手足や
顔をはさむなど､ けがをするおそれがあります。
 ●ドアハンドルを使用してください。
 ●手足や顔を出さないでください。
 ●スライドドア後方の安全を十分確認してください。
 ●スライドドアのレールやアームおよびピラー付近には､ 手足をかけない
でください。
BIANTE_Mコ_初版.indb 272014/07/23 14:56:36

28
1. 運転する前に
ドア
«™
スライドドアのレール､ アームおよびピラー付近に､ 石などの異物が詰まっ
ていないことを確認してください。石などの異物が詰まると故障の原因にな
るおそれがあります。
è”çž”Ü
Ðå”
æ
ÅžËïÅç
ŒÝ
車から離れるときは､ 必ずエンジンを止め､ ドアを施錠してください。また､ 盗難に
あわないために､ 車内には貴重品を置かないでください。
スライドドアを手動で開閉する
車内からの操作
‰X ‡
”
●開けるとき
ドアハンドルを車の後方に引き､ そのままドアを
スライドさせます。
●閉めるとき
ドアハンドルを車の前方に引き､ そのままドアを
スライドさせます。
ŒÝ
フューエルリッドが開いているときは､ 右側スライドドアは全開しません。フューエ
ルリッドを閉めてからスライドドアを開けてください。
BIANTE_Mコ_初版.indb 282014/07/23 14:56:37

29
運転する
前に
運転する
ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
車外からの操作
●開けるとき
ドアハンドルを引き､ ドアを車の後方にスライド
させます。
●閉めるとき
ドアハンドルを引き､ ドアを車の前方にスライド
させます。
ŒÝ
全開のスライドドアを車外から閉めるとき､ 車外のドアハンドルを手前に引いてロッ
クを解除してからドアを車両前方にスライドさせてください。
スライドドアを電動で開閉する¬è”Å“7
÷
‹




電動スライドドアは､ スイッチ､ アドバンストキー / リモートコントローラーまたはドア
ハンドルの操作により電動開閉します。
?ˆ µå ÅÅž
Ý  ïµ  ¿½
0/ 0''
電動スライドドアは､ 電動スライドドアメインスイッ
チで電源を ON/OFF できます。
スイッチ
位置 作動状態
ON スライドドアを電動で開閉できま
す。
OFF スライドドアを電動で開閉できま
せん。手動で開閉できます。
BIANTE_Mコ_初版.indb 292014/07/23 14:56:38

30
1. 運転する前に
ドア
/

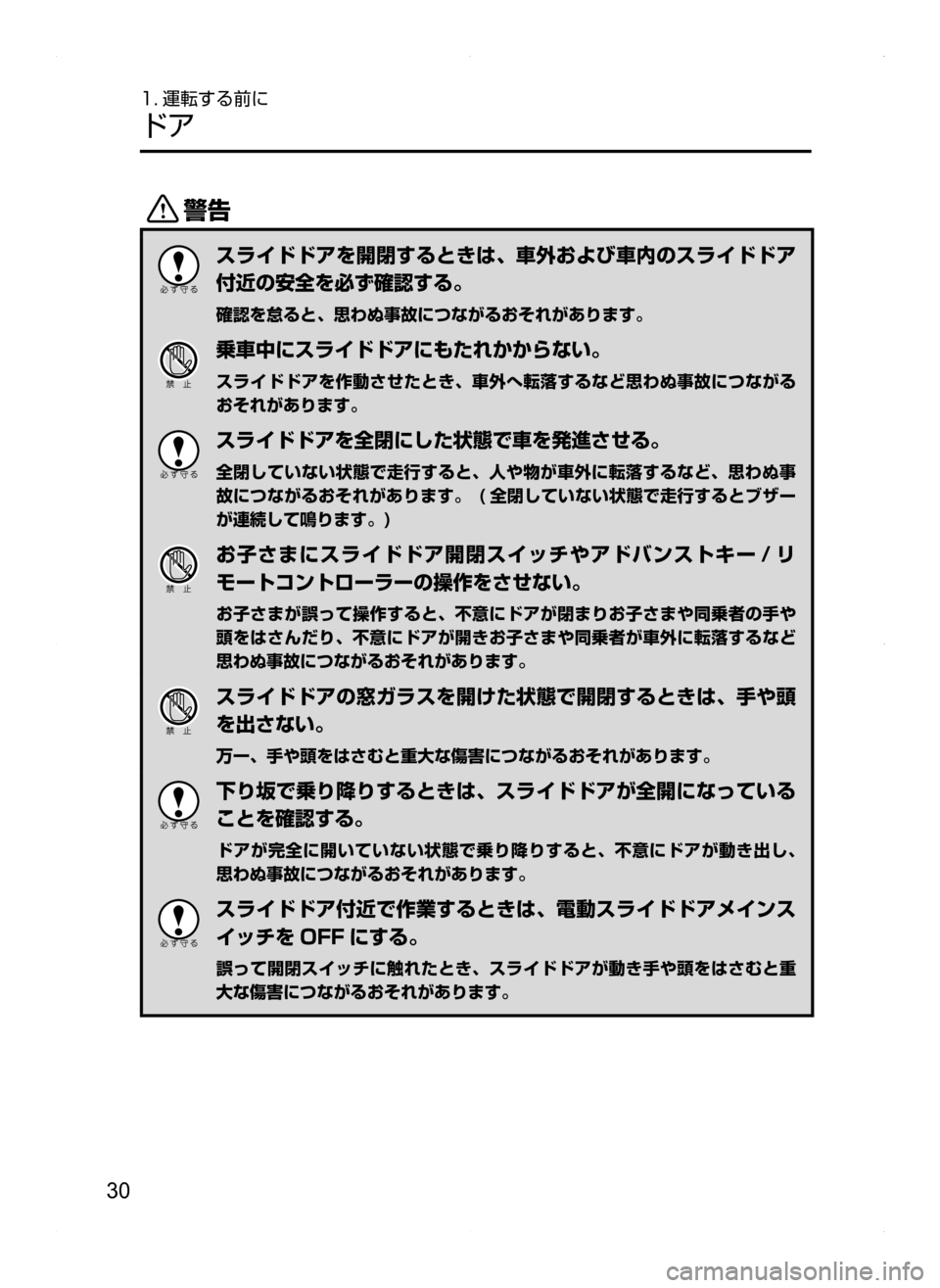

スライドドアを開閉するときは､ 車外および車内のスライドドア
付近の安全を必ず確認する。
確認を怠ると､ 思わぬ事故につながるおそれがあります。
乗車中にスライドドアにもたれかからない。
スライドドアを作動させたとき､ 車外へ転落するなど思わぬ事故につながる
おそれがあります。
スライドドアを全閉にした状態で車を発進させる。
全閉していない状態で走行すると､ 人や物が車外に転落するなど､ 思わぬ事
故につながるおそれがあります。 ( 全閉していない状態で走行するとブザー
が連続して鳴ります。)
お子さまにスライドドア開閉スイッチやアドバンストキー / リ
モートコントローラーの操作をさせない。
お子さまが誤って操作すると､ 不意にドアが閉まりお子さまや同乗者の手や
頭をはさんだり､ 不意にドアが開きお子さまや同乗者が車外に転落するなど
思わぬ事故につながるおそれがあります。
スライドドアの窓ガラスを開けた状態で開閉するときは､ 手や頭
を出さない。
万一､ 手や頭をはさむと重大な傷害につながるおそれがあります。
下り坂で乗り降りするときは､ スライドドアが全開になっている
ことを確認する。
ドアが完全に開いていない状態で乗り降りすると､ 不意にドアが動き出し､
思わぬ事故につながるおそれがあります。
スライドドア付近で作業するときは､ 電動スライドドアメインス
イッチを OFF にする。
誤って開閉スイッチに触れたとき､ スライドドアが動き手や頭をはさむと重
大な傷害につながるおそれがあります。
BIANTE_Mコ_初版.indb 302014/07/23 14:56:38

31
運転する
前に
運転する
ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●電動開閉中はドアに無理な力をかけて開閉しないでください。無理な力をかける
と､ 自動的にドアが反対方向に動くことがあります。
●坂道などの傾斜地に停車しているときは､ 電動開閉できないことがあります。電
動スライドドアメインスイッチを OFF の位置にして手動で開閉してください。
●電動スライドドアに異常があるときはブザーが約 3.5 秒間鳴ります。
この場合システムの故障が考えられますのでマツダ販売店で点検を受けてくださ
い。
●電動スライドドアが故障したときや手動で開閉したいときは､ 電動スライドドア
メインスイッチを OFF の位置にしてください。手動で操作できます。
●電動開閉中に電動スライドドアメインスイッチを OFF の位置にすると､ ブザー
が鳴りスライドドアの開閉作動を途中で止めることができます。もう一度電動ス
ライドドアメインスイッチを押して ON の位置にすると､ 電動で開閉できます。
●スライドドアが半開の状態で手動操作に切り替えたときは､ ドアが固定されてい
ます。ドアを数回前後に動かすもしくは､ 下記の手順で固定を解除してから開閉
してください。
(1)電源ポジションを OFF にします。
(2)電動スライドドアメインスイッチを OFF の位置にします。
(3)固定されたスライドドアのロックノブを施錠状態にします。
(4)運転席の電動スライドドア開閉スイッチの OPEN と CLOSE を 1.5 秒以内
に 1 回ずつ押してください。
固定が解除されるとき､ スライドドアが開方向に少し動きますが､ 異常ではあり
ません。
固定が解除されたスライドドアが勝手に動き出し､ 思わぬ事故につながるおそれ
があります。スライドドアの動きに注意してください。
●電動スライドドアメインスイッチが ON の位置でもスライドドアが施錠されてい
るときは､ 電動スライドドアは作動しません。
●チャイルドプルーフレバーを施錠側にしているときでも､ 運転席スライドドアス
イッチ､ アドバンストキー / リモートコントローラー､ 車外のドアハンドルによ
りスライドドアを開けることができます。
→ 36ページ「チャイルドプルーフの使いかた」
●フューエルリッドが開いているときは､右側スライドドアは全開しません。フュー
エルリッドを閉めてからスライドドアを開けてください。
●車両整備などでバッテリーの接続を断つときは､ スライドドアを全閉してから行
なってください。
スライドドアが開いた状態でバッテリーを接続した場合､ スライドドアが自動で
開閉できなくなります。スライドドアを一度手動で全閉すると電動スライドドア
機能が復帰します。
●電動開閉中にバッテリーの接続を断った場合､ スライドドアの開閉はできません。
BIANTE_Mコ_初版.indb 312014/07/23 14:56:38

32
1. 運転する前に
ドア
電動スライドドアの開閉
次の作動開始条件をすべて満たしているとき､電動でスライドドアを開く操作ができます。
作動開始条件
(1)電動スライドドアメインスイッチが ON の位置のとき。
(2)スライドドアが解錠されているとき。
(3)電源ポジションが ON のときは車速が約 3km/h 以下で､ さらに次のいずれかの条件
を満たしているとき。
•エンジンが停止していること。
•エンジン回転中は､ セレクトレバーが P の位置にあるか､ ブレーキペダルを踏ん
でいること。
電動でスライドドアを閉めるときは､(1)の条件を満たしていれば(2)(3)の条件に関係
なく､ 操作ができます。
ŒÝ
電動でスライドドアを開いているときに､(1)または(3)の条件が満たされなくなっ
たときは､ ブザーが鳴りスライドドアが停止します。
いずれも(1)(3)の条件を満たすことで再びスイッチによる操作ができます。
運転席からの操作
(µ ¿½
È µ ¿½左側(右側 )スイッチを操作すると､ 左側( 右側 )ス
ライドドアが開閉します。
各スイッチの OPEN(CLOSE)を押すと､ ブザーが
鳴った後､ ドアが自動で全開( 全閉 )します。
ŒÝ
●ブザーが鳴っているときに､ もう一度スイッチ操作をすると､ スライドドアは作
動しません。
●スライドドアが開閉作動中にスイッチ操作をすると､ ブザーが鳴り､ スライドド
アが停止します。
BIANTE_Mコ_初版.indb 322014/07/23 14:56:38

33
運転する
前に
運転する
ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
車内ドアハンドルからの操作
‰X ‡
”
●開けるとき
ドアハンドルを車の後方に引くと､ ブザーが鳴り
自動で全開します。
●閉めるとき
ドアハンドルを車の前方に引くと､ ブザーが鳴り
自動で全閉します。
ŒÝ
スライドドアが開閉作動中にドアハンドルを引くと､ ブザーが鳴り､ スライドドアが
停止します。
車外ドアハンドルからの操作
●開けるとき
スライドドアが全閉状態のとき､ ドアハンドルを
引くと､ ブザーが鳴り自動で全開します。
●閉めるとき
スライドドアが全開状態のとき､ ドアハンドルを
引くと､ ブザーが鳴り自動で全閉します。
ŒÝ
●スライドドアが開閉作動中にドアハンドルを引くと､ ブザーが鳴り､ スライドド
アが停止します。
●スライドドアが途中で停止した状態でドアハンドルを引くと､ 自動で全開します。
BIANTE_Mコ_初版.indb 332014/07/23 14:56:39

34
1. 運転する前に
ドア
リモートコントロール機能による操作
スライドドアが全閉( 全開 )のとき､ 各スライドドア開閉スイッチを押すと､ ブザーが鳴っ
た後ドアが自動で全開( 全閉 )します。
žÅÌï µÄ©” æÄå«» Òç» Ó© ”
( µå ÅÅž ‰ µ ¿½
È µå ÅÅž ‰ µ ¿½
ŒÝ
●スライドドアが途中で停止した状態で､ スライドドア開閉スイッチを押すと､ 自
動で全開します。
●スライドドアの開閉作動中にスライドドア開閉スイッチを押すと､ ブザーが鳴り､
スライドドアが停止します。
はさみ込み防止機構
スライドドアの電動開閉中に､ 人や異物などにより異常を感知すると､ その位置から自動
的にドアは反対方向に動きます。
●開方向へ作動しているとき
スライドドアの開口幅が約 15cm 以上のときは､ 異常を感知するとブザーが鳴り､
スライドドアが約 10cm 閉方向に動き停止します。
スライドドアの開口幅が約 15cm 未満のときは､ スライドドアが全閉します。
●閉方向へ作動しているとき
異常を感知するとブザーが鳴り､ スライドドアが全開します。
/
ドアを閉める前に必ずドア付近に人や障害物がないことを確認す
る。
はさみ込み防止機構は､ 万一のときに人や障害物を感知してドアにはさまれ
ることを防ぐためのものです。はさまれるものの形状や､ はさまれかたによっ
ては検知できない場合があります。特にお子さまには十分気をつけてくださ
い。また､ はさみ込み防止機構を故意に作動させるために､ 手などをはさん
だりしないでください。万一､指などをはさむとけがをするおそれがあります。
BIANTE_Mコ_初版.indb 342014/07/23 14:56:39
