ΚΩΔΙΚΟΙ ΚΙΝΗΤΗΡΑ – ΕΚΔΟΣΕΩΝ ΑΜΑΞΩΜΑΤΟΣ
Εκδόσεις Κωδικός τύπου κινητήρα
115 Multijet250A1000
130 MultijetFIAE348ID
150 MultijetFIAE348IE
180 Multijet PowerFICE348IE
Στη συνέχεια αναφέρουμε ένα παράδειγμα κωδικού της
έκδοσης του αμαξώματος, με την αντίστοιχη επιγραφή που
ισχύει για όλους τους κωδικούς των εκδόσεων του
αμαξώματος:
Υπόμνημα 250 A A M F A AX
ΜΟΝΤΕΛΟ
ΜΕΤΑΦΟΡΙΚΗ ΙΚΑΝΟΤΗΤΑ
ΚΙΝΗΤΗΡΑΣ
ΜΕΤΑΔΟΣΗ/ΑΞΟΝΕΣ ΚΙΝΗΤΗΡΑ
ΑΜΑΞΩΜΑ
ΜΕΤΑΞΟΝΙΟ
ΕΚΔΟΣΗ
ΜΕΤΑΦΟΡΙΚΗ
ΙΚΑΝΟΤΗΤΑ
A
3.000 kg
B3.300 kg
C3500 κιλά
D3500 κιλά MAXI
E4005 κιλά
ΜΕΤΑΔΟΣΗ
MΜηχανικό κιβώτιο
ταχυτήτων
AΑυτόματο κιβώτιο
ταχυτήτωνΚΙΝΗΤΗΡΑΣ
M130 Multijet
N150 Multijet
P180 Multijet Power
R115 Multijet
ΜΕΤΑΞΟΝΙΟ
AΚοντό μεταξόνιο
BΜεσαίο μεταξόνιο
CΜακρύ μεταξόνιο
DΜεσαίο μεταξόνιο
UΌλα τα μεταξόνια
(μη πλήρη
αυτοκίνητα).
ΑΜΑΞΩΜΑ
AΑμάξωμα με καμπίνα
BΑμάξωμα χωρίς καμπίνα
CΜε καμπίνα ανοιχτού τύπου
DΚλειστό φορτηγό
EΣχολικό για μικρά παιδιά
FΚλειστού τύπου
GΜε μακριά καμπίνα
HΑμάξωμα με μακριά καμπίνα
ΤοΣχολικά για μεγαλύτερα παιδιά
MΛεωφορείο
PPanorama
RΜεικτό 6/9 θέσεις

230
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
180 Multijet Power
F1CE3481E
Diesel
4 σε σειρά
95,8 x 104
2999
17,5 : 1
130
177
3500
400
1400
Πετρέλαιο κίνησης (Προδιαγραφές EN590)
130 Multijet
FIAE348ID
Diesel
4 σε σειρά
88 x 94
2287
16,2 : 1
96
130
3600
320
1800
150 Multijet
FIAE348IE
Diesel
4 σε σειρά
88 x 94
2287
16,2 : 1
109
148
3600
350
1500115 Multijet
250A1000
Diesel
4 σε σειρά
83 x 90,4
1956
16,5 : 1
84,6
11 5
3750
280
1500
ΚΙΝΗΤΗΡΑΣ
ΓΕΝΙΚΑ
Κωδικός τύπου
Κύκλος
Αριθμός και διάταξη κυλίνδρων
Διάμετρος και
διαδρομή εμβόλων χιλ
Συνολικός κυβισμός cm3
Σχέση συμπίεσης
Μέγιστη ισχύς (CEE) kW
CV
αντίστοιχες
στροφές στροφές/λεπτό
Μέγιστη ροπή (CEE) Nm
αντίστοιχες
στροφές στροφές/λεπτό
Καύσιμο

Με ανεξάρτητους τροχούς τύπου Mc Pherson
Μεταλλική γέφυρα σε σωληνοειδή άξονα· διάμηκες ψαλίδι
Αυτορυθμιζόμενος με πεντάλ χωρίς νεκρή διαδρομή
Μπροστά
ΤΡΟΦΟΔΟΣΙΑ
Τροφοδοσία
231
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Άμεσος ψεκασμός
«Common Rail»
ΑΝΑΡΤΗΣΕΙΣ
Εμπρός
Πίσω
Με έξι ταχύτητες μπροστά συν την όπισθεν
με συγχρονιστές για την εισαγωγή
των μπροστινών ταχυτήτων
Τροποποιήσεις ή επισκευές στο σύστημα
τροφοδοσίας καυσίμου οι οποίες δεν εκτελούνται
σωστά ή που δεν λαμβάνουν υπόψη τις τεχνικές
προδιαγραφές του συστήματος μπορούν να προκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει περίπτωση να οδηγήσουν
στον κίνδυνο πρόκλησης πυρκαγιάς.
ΠΡΟΣΟΧΗ:
Με πέντε ταχύτητες μπροστά συν την
όπισθεν με συγχρονιστές για την
εισαγωγή των μπροστινών ταχυτήτων
ΜΕΤΑΔΟΣΗ
115 Multijet 130 Multijet – 150 Multijet – 180 Multijet Power
Κιβώτιο ταχυτήτων
Συμπλέκτης
Κίνηση

με γρανάζι (πινιόν) και υδραυλική κρεμαγιέρα
με δίσκο αυτοαεριζόμενα
με δίσκο
κατευθύνεται από την καστάνια, δρα στα πίσω φρένα
232
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΙΜΟΝΙΚοντό μεταξόνιο Μεσαίο μεταξόνιο Μεσαίο μεταξόνιο Μακρύ μεταξόνιο
Τύπος
Διάμετρος στροφής τιμονιού
(ακτίνα κύκλου) m 11,06 12,46 13,54 14,28
ΦΡΕΝΑ
Φρένα: εμπρός
πίσω
Χειρόφρενο
ΣΗΜΑΝΤΙΚΟ Νερό, πάγος και αλάτι που υπάρχει στους δρόμους μπορεί να καθίσουν επάνω στα δισκόφρενα, μειώνοντας την
απόδοση στο πρώτο φρενάρισμα.

233

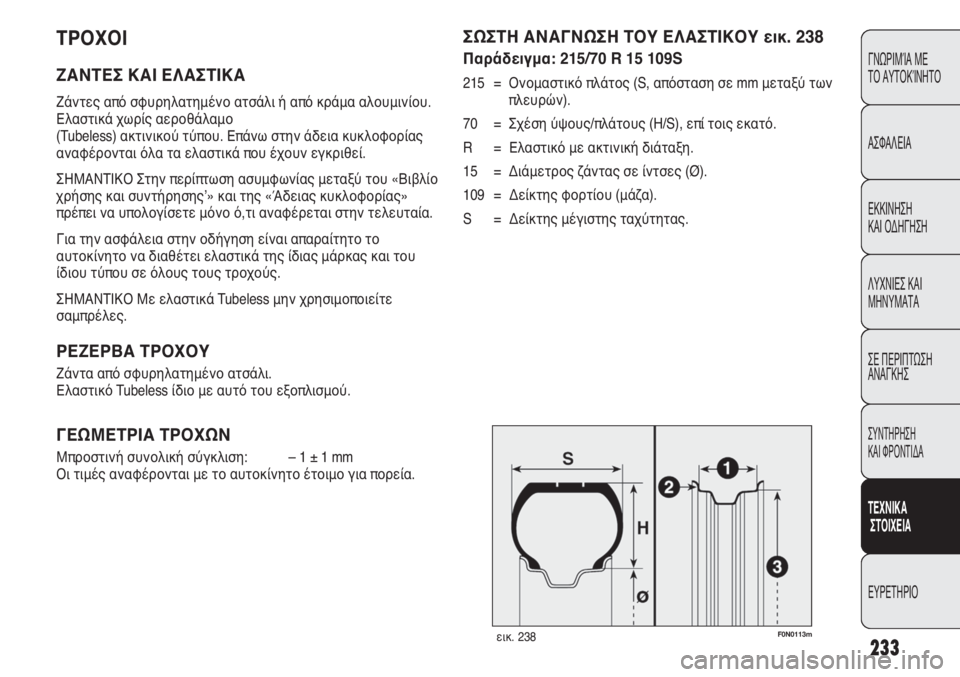

ΤΡΟΧΟΙ
ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ
Ζάντες από σφυρηλατημένο ατσάλι ή από κράμα αλουμινίου.
Ελαστικά χωρίς αεροθάλαμο
(Tubeless) ακτινικού τύπου. Επάνω στην άδεια κυκλοφορίας
αναφέρονται όλα τα ελαστικά που έχουν εγκριθεί.
ΣΗΜΑΝΤΙΚΟ Στην περίπτωση ασυμφωνίας μεταξύ του «Βιβλίο
χρήσης και συντήρησηςʼ» και της «Άδειας κυκλοφορίας»
πρέπει να υπολογίσετε μόνο ό,τι αναφέρεται στην τελευταία.
Για την ασφάλεια στην οδήγηση είναι απαραίτητο το
αυτοκίνητο να διαθέτει ελαστικά της ίδιας μάρκας και του
ίδιου τύπου σε όλους τους τροχούς.
ΣΗΜΑΝΤΙΚΟ Με ελαστικά Tubeless μην χρησιμοποιείτε
σαμπρέλες.
ΡΕΖΕΡΒΑ ΤΡΟΧΟΥ
Ζάντα από σφυρηλατημένο ατσάλι.
Ελαστικό Tubeless ίδιο με αυτό του εξοπλισμού.
ΓΕΩΜΕΤΡΙΑ ΤΡΟΧΩΝ
Μπροστινή συνολική σύγκλιση: – 1 ± 1 mm
Οι τιμές αναφέρονται με το αυτοκίνητο έτοιμο για πορεία.
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0N0113mεικ. 238
ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΟΥ ΕΛΑΣΤΙΚΟΥ εικ. 238
Παράδειγμα: 215/70 R 15 109S
215 = Ονομαστικό πλάτος (S, απόσταση σε mm μεταξύ των
πλευρών).
70 = Σχέση ύψους/πλάτους (H/S), επί τοις εκατό.
R = Ελαστικό με ακτινική διάταξη.
15 = Διάμετρος ζάντας σε ίντσες (Ø).
109 = Δείκτης φορτίου (μάζα).
S = Δείκτης μέγιστης ταχύτητας.

234
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

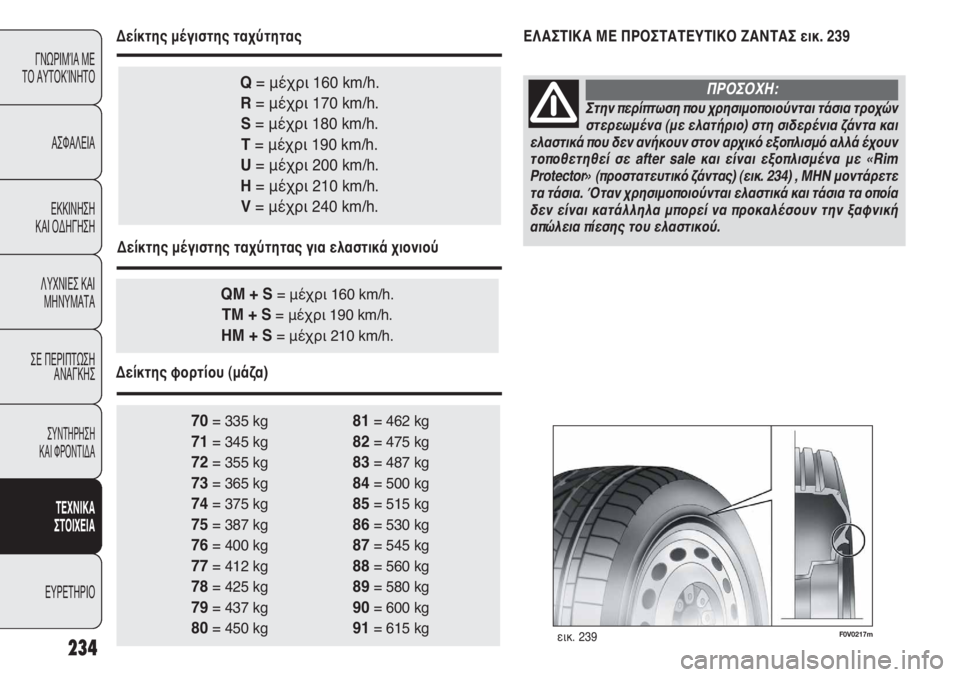

70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
Q= μέχρι 160 km/h.
R= μέχρι 170 km/h.
S= μέχρι 180 km/h.
T= μέχρι 190 km/h.
U= μέχρι 200 km/h.
H= μέχρι 210 km/h.
V= μέχρι 240 km/h.
QM + S= μέχρι 160 km/h.
TM + S= μέχρι 190 km/h.
HM + S= μέχρι 210 km/h.
Δείκτης μέγιστης ταχύτητας
Δείκτης μέγιστης ταχύτητας για ελαστικά χιονιού
Δείκτης φορτίου (μάζα)ΕΛΑΣΤΙΚΑ ΜΕ ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΖΑΝΤΑΣ εικ. 239
Στην περίπτωση που χρησιμοποιούνται τάσια τροχών
στερεωμένα (με ελατήριο) στη σιδερένια ζάντα και
ελαστικά που δεν ανήκουν στον αρχικό εξοπλισμό αλλά έχουν
τοποθετηθεί σε after sale και είναι εξοπλισμένα με «Rim
Protector» (προστατευτικό ζάντας) (εικ. 234) , ΜΗΝ μοντάρετε
τα τάσια. Όταν χρησιμοποιούνται ελαστικά και τάσια τα οποία
δεν είναι κατάλληλα μπορεί να προκαλέσουν την ξαφνική
απώλεια πίεσης του ελαστικού.
ΠΡΟΣΟΧΗ:
F0V0217mεικ. 239

235
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

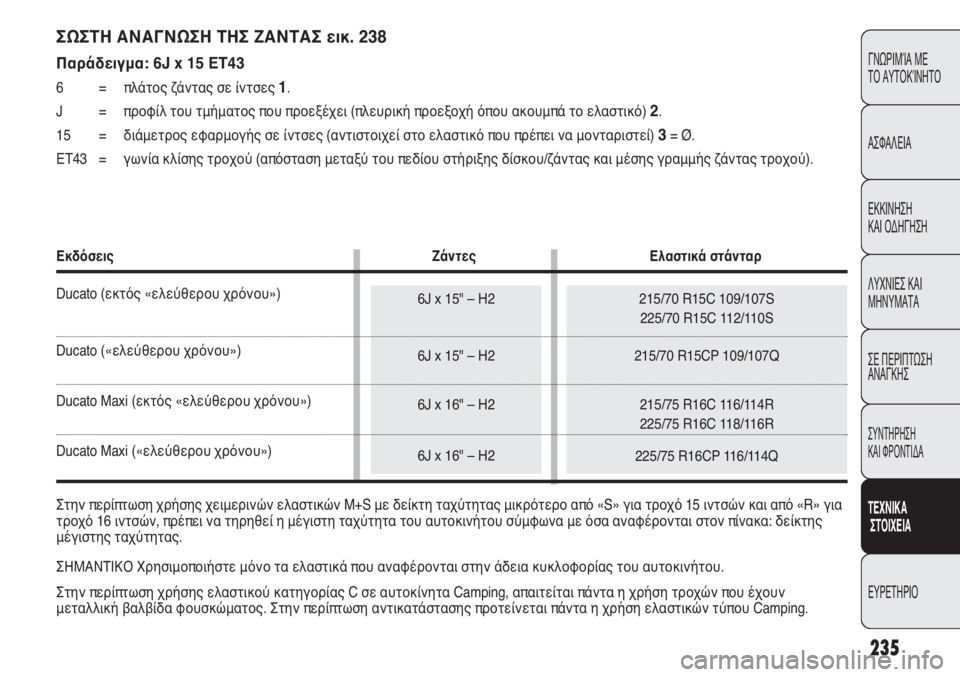

ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΗΣ ΖΑΝΤΑΣ εικ. 238
Παράδειγμα: 6J x 15 ET43
6 = πλάτος ζάντας σε ίντσες 1.
J = προφίλ του τμήματος που προεξέχει (πλευρική προεξοχή όπου ακουμπά το ελαστικό)
2.
15 = διάμετρος εφαρμογής σε ίντσες (αντιστοιχεί στο ελαστικό που πρέπει να μονταριστεί)
3= Ø.
ET43 = γωνία κλίσης τροχού (απόσταση μεταξύ του πεδίου στήριξης δίσκου/ζάντας και μέσης γραμμής ζάντας τροχού).
215/70 R15C 109/107S
225/70 R15C 112/110S
215/70 R15CP 109/107Q
215/75 R16C 116/114R
225/75 R16C 118/116R
225/75 R16CP 116/114Q6J x 15" – H2
6J x 15" – H2
6J x 16" – H2
6J x 16" – H2
Εκδόσεις Ζάντες Ελαστικά στάνταρ
Ducato (εκτός «ελεύθερου χρόνου»)
Ducato («ελεύθερου χρόνου»)
Ducato Maxi (εκτός «ελεύθερου χρόνου»)
Ducato Maxi («ελεύθερου χρόνου»)
Στην περίπτωση χρήσης χειμερινών ελαστικών M+S με δείκτη ταχύτητας μικρότερο από «S» για τροχό 15 ιντσών και από «R» για
τροχό 16 ιντσών, πρέπει να τηρηθεί η μέγιστη ταχύτητα του αυτοκινήτου σύμφωνα με όσα αναφέρονται στον πίνακα: δείκτης
μέγιστης ταχύτητας.
ΣΗΜΑΝΤΙΚΟ Χρησιμοποιήστε μόνο τα ελαστικά που αναφέρονται στην άδεια κυκλοφορίας του αυτοκινήτου.
Στην περίπτωση χρήσης ελαστικού κατηγορίας C σε αυτοκίνητα Camping, απαιτείται πάντα η χρήση τροχών που έχουν
μεταλλική βαλβίδα φουσκώματος. Στην περίπτωση αντικατάστασης προτείνεται πάντα η χρήση ελαστικών τύπου Camping.

3000 PTT(*) με τα βασικά ελαστικά,
εκτός από το PANORAMA
3300 PTT(*)/3500 PTT(*)
με βασικά ελαστικά
PANORAMA με βασικά ελαστικά
3000 PTT(*) με μεγαλύτερα ελαστικά,
εκτός από το PANORAMA
3300 PTT(*)/3500 PTT(*)
με μεγαλύτερα ελαστικά
Χειμερινά ελαστικά M+S κατηγορία C στο αυτοκίνητο Camping
PANORAMA με μεγαλύτερα ελαστικά
Γκάμα με ελαστικά Camping
Γκάμα MAXI με τα βασικά ελαστικά
Γκάμα MAXI με μεγαλύτερα ελαστικά
Χειμερινά ελαστικά M+S κατηγορία C στο αυτοκίνητο Camping
Γκάμα MAXI με ελαστικά Camping
236
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

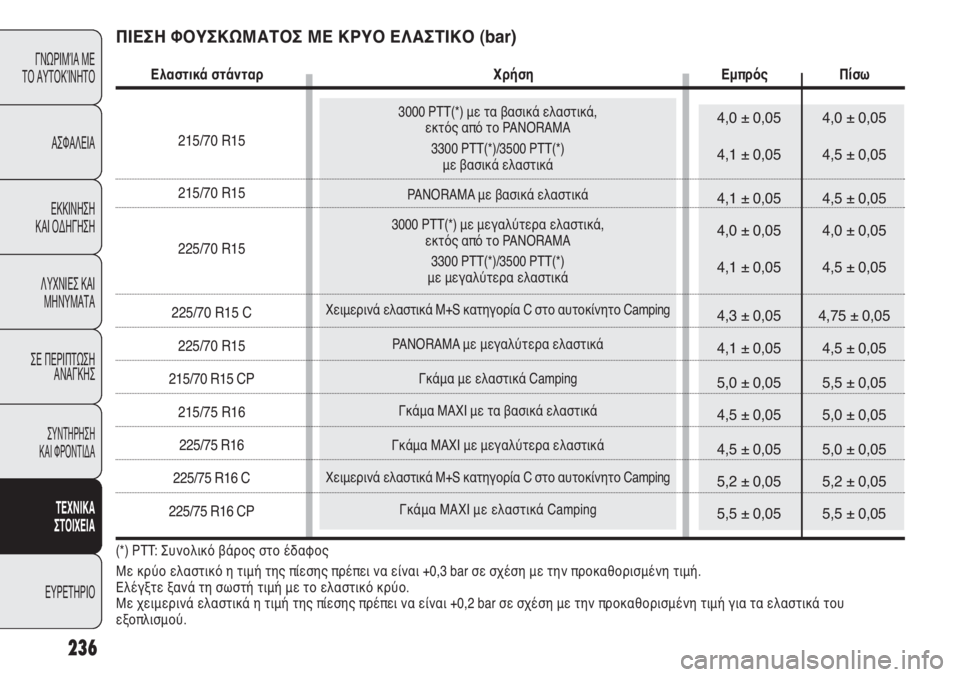

4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,3 ± 0,05 4,75 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
5,0 ± 0,05 5,5 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
5,2 ± 0,05 5,2 ± 0,05
5,5 ± 0,05 5,5 ± 0,05
ΠΙΕΣΗ ΦΟΥΣΚΩΜΑΤΟΣ ΜΕ ΚΡΥΟ ΕΛΑΣΤΙΚΟ (bar)
Ελαστικά στάνταρ Χρήση Εμπρός Πίσω
215/70 R15
215/70 R15
225/70 R15
225/70 R15 C
225/70 R15
215/70 R15 CP
215/75 R16
225/75 R16
225/75 R16 C
225/75 R16 CP
(*) PTT: Συνολικό βάρος στο έδαφος
Με κρύο ελαστικό η τιμή της πίεσης πρέπει να είναι +0,3 bar σε σχέση με την προκαθορισμένη τιμή.
Ελέγξτε ξανά τη σωστή τιμή με το ελαστικό κρύο.
Με χειμερινά ελαστικά η τιμή της πίεσης πρέπει να είναι +0,2 bar σε σχέση με την προκαθορισμένη τιμή για τα ελαστικά του
εξοπλισμού.
