2008 FIAT DUCATO ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

181
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
B
F0N0830mεικ. 176
F0N0829mεικ. 177

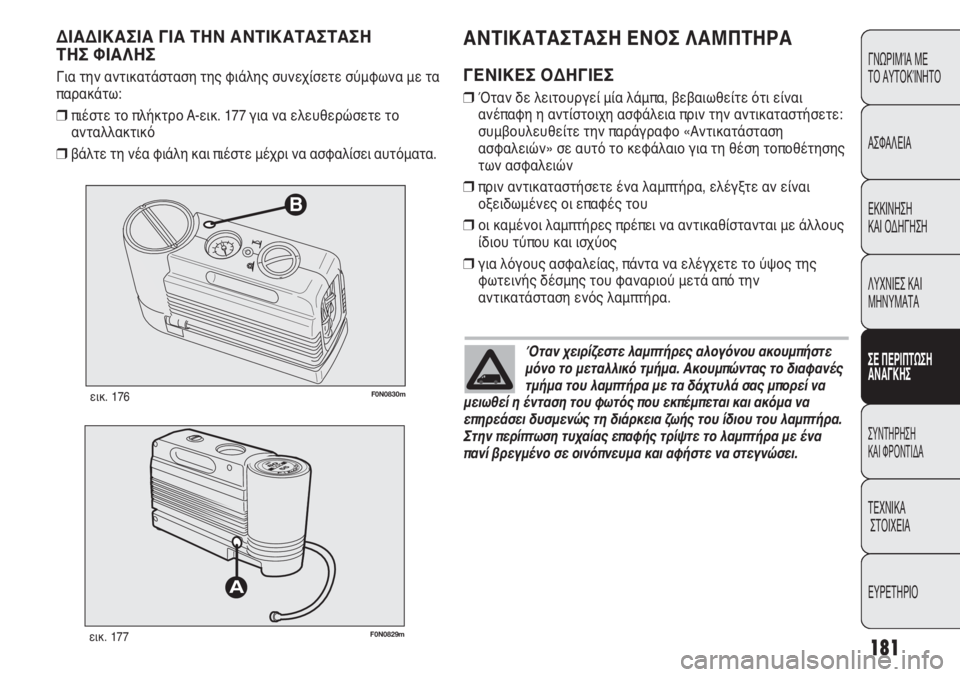

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ ΛΑΜΠΤΗΡΑ
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
Όταν δε λειτουργεί μία λάμπα, βεβαιωθείτε ότι είναι
ανέπαφη η αντίστοιχη ασφάλεια πριν την αντικαταστήσετε:
συμβουλευθείτε την παράγραφο «Αντικατάσταση
ασφαλειών» σε αυτό το κεφάλαιο για τη θέση τοποθέτησης
των ασφαλειών
πριν αντικαταστήσετε ένα λαμπτήρα, ελέγξτε αν είναι
οξειδωμένες οι επαφές του
οι καμένοι λαμπτήρες πρέπει να αντικαθίστανται με άλλους
ίδιου τύπου και ισχύος
για λόγους ασφαλείας, πάντα να ελέγχετε το ύψος της
φωτεινής δέσμης του φαναριού μετά από την
αντικατάσταση ενός λαμπτήρα.
ΔΙΑΔΙΚΑΣΙΑ ΓΙΑ ΤΗΝ ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΤΗΣ ΦΙΑΛΗΣ
Για την αντικατάσταση της φιάλης συνεχίσετε σύμφωνα με τα
παρακάτω:
πιέστε το πλήκτρο A-εικ. 177 για να ελευθερώσετε το
ανταλλακτικό
βάλτε τη νέα φιάλη και πιέστε μέχρι να ασφαλίσει αυτόματα.
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Όταν χειρίζεστε λαμπτήρες αλογόνου ακουμπήστε
μόνο το μεταλλικό τμήμα. Ακουμπώντας το διαφανές
τμήμα του λαμπτήρα με τα δάχτυλά σας μπορεί να
μειωθεί η ένταση του φωτός που εκπέμπεται και ακόμα να
επηρεάσει δυσμενώς τη διάρκεια ζωής του ίδιου του λαμπτήρα.
Στην περίπτωση τυχαίας επαφής τρίψτε το λαμπτήρα με ένα
πανί βρεγμένο σε οινόπνευμα και αφήστε να στεγνώσει.

182
F0N0078mεικ. 178
Τροποποιήσεις ή επισκευές στο ηλεκτρικό
σύστημα οι οποίες δεν εκτελούνται σωστά ή που
δεν λαμβάνουν υπόψη τις τεχνικές προδιαγραφές του
συστήματος μπορούν να προκαλέσουν δυσλειτουργίες οι
οποίες υπάρχει περίπτωση να οδηγήσουν στον κίνδυνο
πρόκλησης πυρκαγιάς.
ΠΡΟΣΟΧΗ:
Οι λαμπτήρες αλογόνου περιέχουν αέριο υπό
πίεση· στην περίπτωση σπασίματος είναι δυνατή η
εκτόξευση θραυσμάτων γυαλιού.
ΠΡΟΣΟΧΗ:
ΣΗΜΑΝΤΙΚΟ Μπορεί να εμφανιστεί στην εσωτερική επιφάνεια
του μπροστινού φαναριού ένα ελαφρύ θάμπωμα: αυτό δεν
υποδεικνύει μία δυσλειτουργία και προκαλείται από χαμηλή
θερμοκρασία και το βαθμό της υγρασίας που υπάρχει στον
αέρα. Το θάμπωμα θα εξαφανιστεί πολύ γρήγορα όταν
ανάψουν τα μπροστινά φώτα. Η παρουσία σταγόνων μέσα στα
μπροστινά φανάρια επισημαίνει την εισροή νερού.
Απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat.

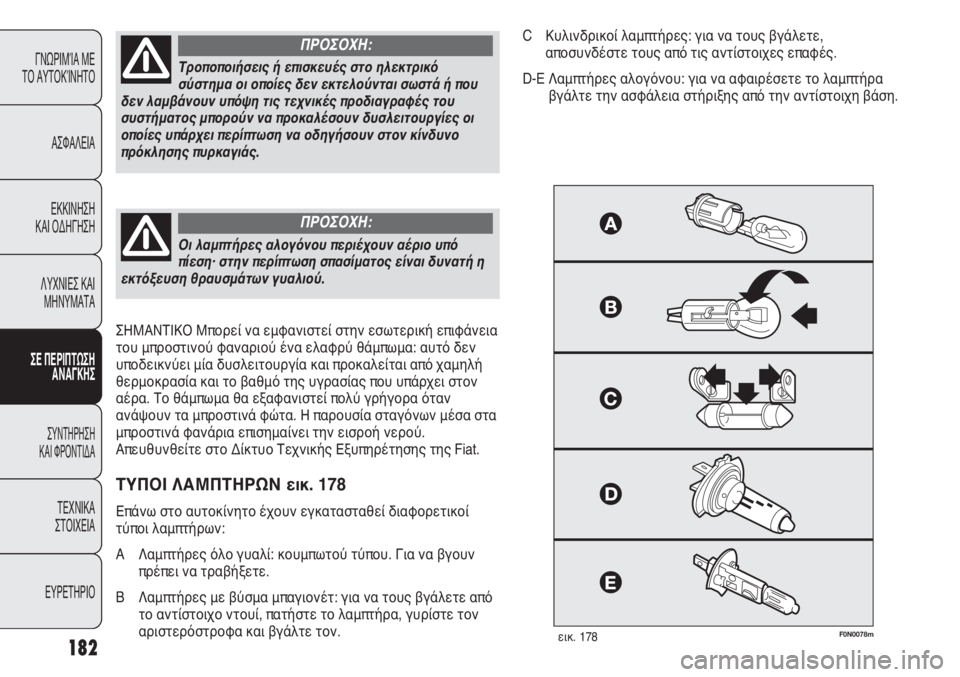

ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ εικ. 178
Επάνω στο αυτοκίνητο έχουν εγκατασταθεί διαφορετικοί
τύποι λαμπτήρων:
A Λαμπτήρες όλο γυαλί: κουμπωτού τύπου. Για να βγουν
πρέπει να τραβήξετε.
B Λαμπτήρες με βύσμα μπαγιονέτ: για να τους βγάλετε από
το αντίστοιχο ντουί, πατήστε το λαμπτήρα, γυρίστε τον
αριστερόστροφα και βγάλτε τον.C Κυλινδρικοί λαμπτήρες: για να τους βγάλετε,
αποσυνδέστε τους από τις αντίστοιχες επαφές.
D-E Λαμπτήρες αλογόνου: για να αφαιρέσετε το λαμπτήρα
βγάλτε την ασφάλεια στήριξης από την αντίστοιχη βάση.
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

183
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
H1
H15
H7
W5W
H1
PY21W
W16WF(
*)/WY5W()
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10W
D
D
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55W
15/55W
55W
5W
55W
21W
16W(
*)/5W()
21W
5W
5W
5W
21W
21W
21W
21W
5W
10W
10W
(*)εκδόσεις XL και ελεύθερου χρόνου
()όλες οι άλλες εκδόσεις
(
) για εκδόσεις/αγορές, όπου προβλέπεται
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

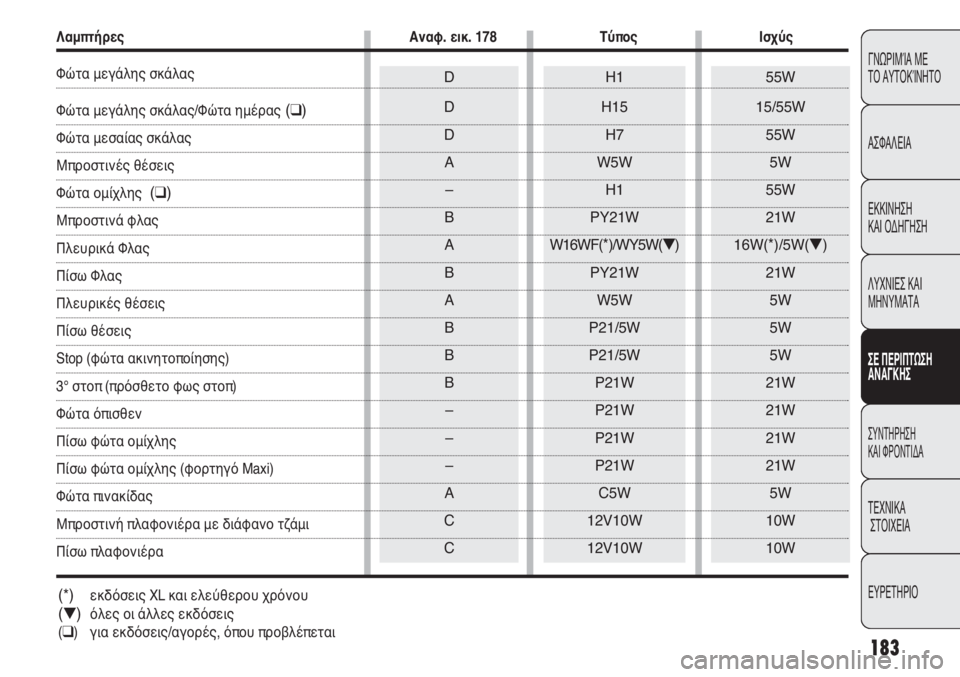

Λαμπτήρες Αναφ. εικ. 178 Τύπος Ισχύς
Φώτα μεγάλης σκάλας
Φώτα μεγάλης σκάλας/Φώτα ημέρας()
Φώτα μεσαίας σκάλας
Μπροστινές θέσεις
Φώτα ομίχλης ()
Μπροστινά φλας
Πλευρικά Φλας
Πίσω Φλας
Πλευρικές θέσεις
Πίσω θέσεις
Stop (φώτα ακινητοποίησης)
3° στοπ (πρόσθετο φως στοπ)
Φώτα όπισθεν
Πίσω φώτα ομίχλης
Πίσω φώτα ομίχλης (φορτηγό Maxi)
Φώτα πινακίδας
Μπροστινή πλαφονιέρα με διάφανο τζάμι
Πίσω πλαφονιέρα

184
F0N0079mεικ. 179F0N0080mεικ. 180
Για να αντικαταστήσετε το λαμπτήρα των φώτων της μεγάλης
σκάλας/Φώτα ημέρας πρέπει να αφαιρέσετε την τάπα
C-εικ. 180.
Για να αντικαταστήσετε το λαμπτήρα των φώτων της μεσαίας
σκάλας/θέσης πρέπει να αφαιρέσετε την τάπα B-εικ. 180.
Για να αντικαταστήσετε το λαμπτήρα των φλας πρέπει να
αφαιρέσετε το ντουί A-εικ. 180.
Αφού ολοκληρωθεί η αντικατάσταση, μοντάρετε ξανά σωστά

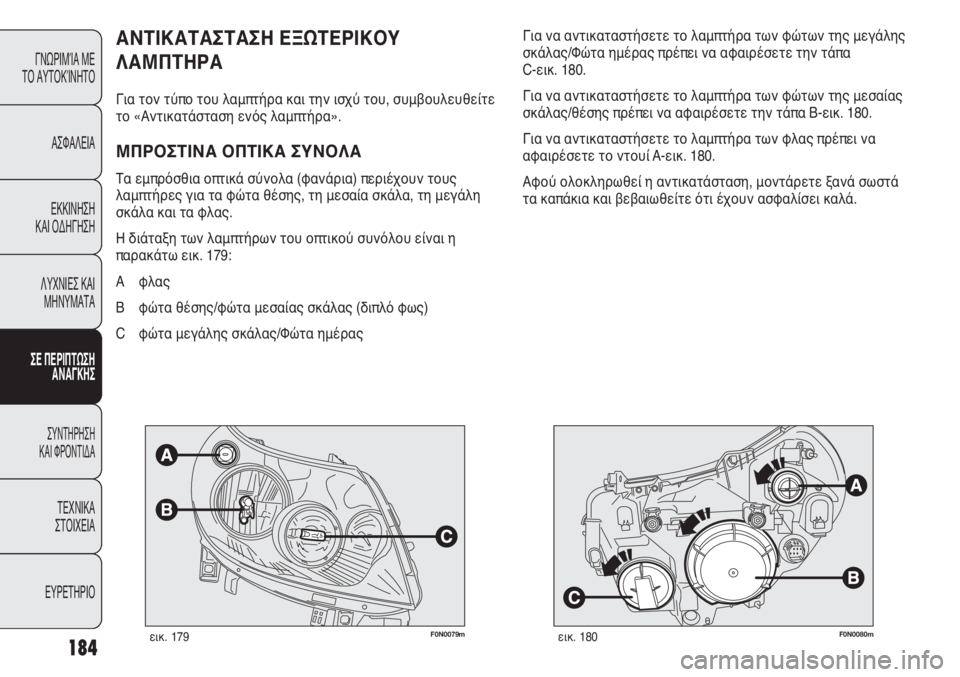

τα καπάκια και βεβαιωθείτε ότι έχουν ασφαλίσει καλά.ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
Για τον τύπο του λαμπτήρα και την ισχύ του, συμβουλευθείτε
το «Αντικατάσταση ενός λαμπτήρα».
ΜΠΡΟΣΤΙΝΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Τα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τους
λαμπτήρες για τα φώτα θέσης, τη μεσαία σκάλα, τη μεγάλη
σκάλα και τα φλας.
Η διάταξη των λαμπτήρων του οπτικού συνόλου είναι η
παρακάτω εικ. 179:
A φλας
B φώτα θέσης/φώτα μεσαίας σκάλας (διπλό φως)
C φώτα μεγάλης σκάλας/Φώτα ημέρας
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

185
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0082mεικ. 181F0N0083mεικ. 182
βγάλτε το τέρμα ασφάλισης του λαμπτήρα B
βγάλτε το λαμπτήρα C και αντικαταστήστε τον
μοντάρετε ξανά τον καινούργιο λαμπτήρα,
ευθυγραμμίζοντας το προφίλ του μεταλλικού τμήματος με
την αύλακα που υπάρχει επάνω την παραβολή του
προβολέα, στη συνέχεια στερεώστε την ασφάλεια στήριξης
Α του λαμπτήρα και συνδέστε το φις σύνδεσης Β
μοντάρετε ξανά το προστατευτικό καπάκι C-εικ. 180
γυρίζοντάς το δεξιόστροφα και βεβαιωθείτε ότι έχει
ασφαλίσει σωστά.
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ/ΦΩΤΑ ΗΜΕΡΑΣ
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
αφαιρέστε το καπάκι προστασίας C-εικ. 180 γυρίζοντάς το
αριστερόστροφα
αποσυνδέστε το φις σύνδεσης A-εικ. 183

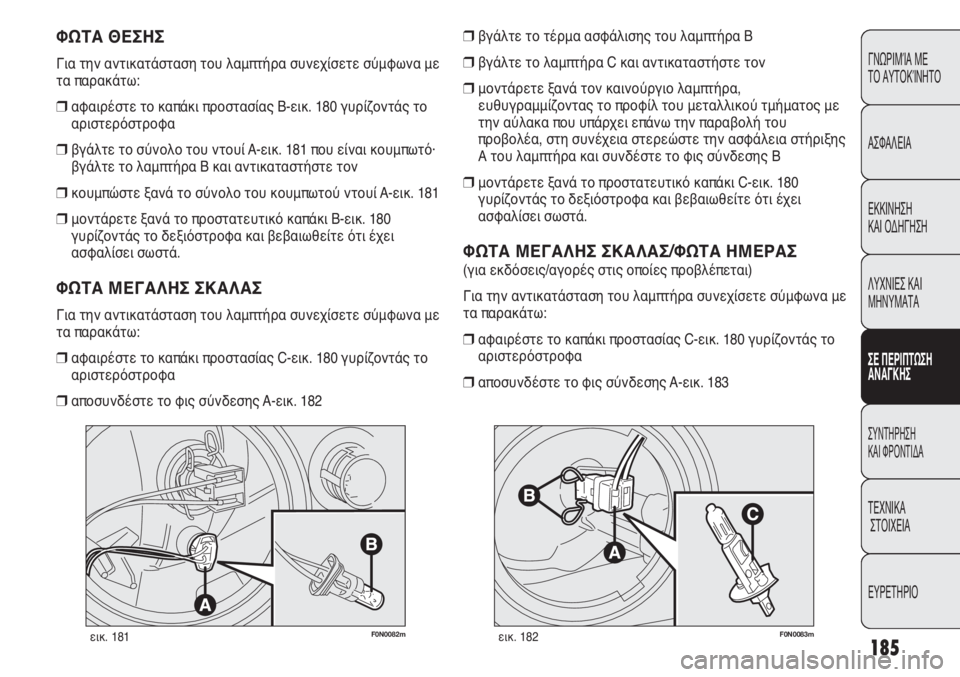

ΦΩΤΑ ΘΕΣΗΣ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
αφαιρέστε το καπάκι προστασίας B-εικ. 180 γυρίζοντάς το
αριστερόστροφα
βγάλτε το σύνολο του ντουί A-εικ. 181 που είναι κουμπωτό·
βγάλτε το λαμπτήρα B και αντικαταστήστε τον
κουμπώστε ξανά το σύνολο του κουμπωτού ντουί A-εικ. 181
μοντάρετε ξανά το προστατευτικό καπάκι B-εικ. 180
γυρίζοντάς το δεξιόστροφα και βεβαιωθείτε ότι έχει
ασφαλίσει σωστά.
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
αφαιρέστε το καπάκι προστασίας C-εικ. 180 γυρίζοντάς το
αριστερόστροφα
αποσυνδέστε το φις σύνδεσης A-εικ. 182
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

186
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

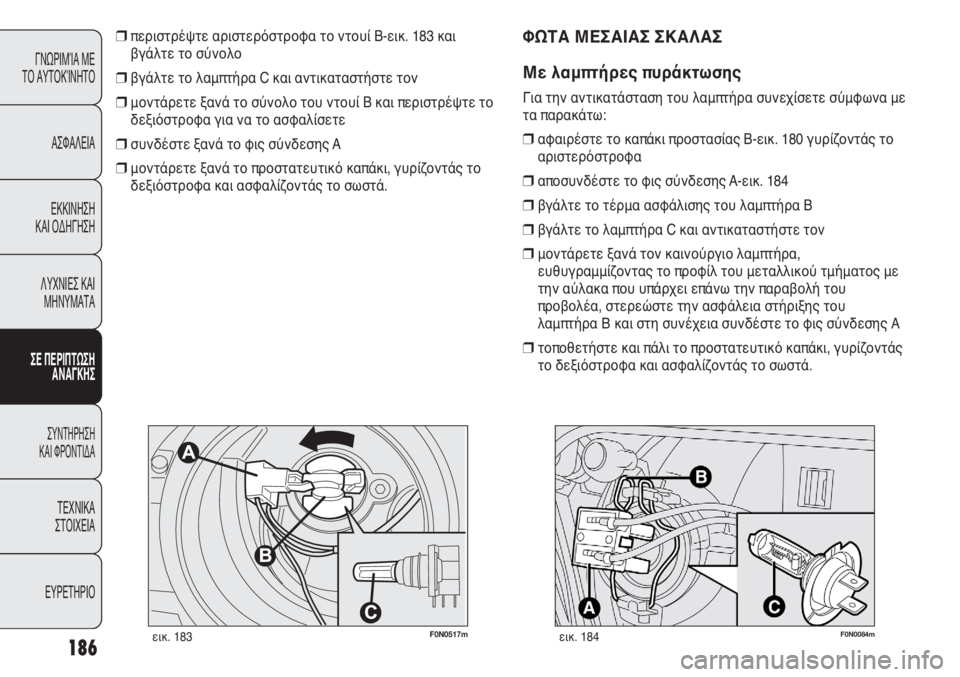

περιστρέψτε αριστερόστροφα το ντουί B-εικ. 183 και
βγάλτε το σύνολο
βγάλτε το λαμπτήρα C και αντικαταστήστε τον
μοντάρετε ξανά το σύνολο του ντουί B και περιστρέψτε το
δεξιόστροφα για να το ασφαλίσετε
συνδέστε ξανά το φις σύνδεσης A
μοντάρετε ξανά το προστατευτικό καπάκι, γυρίζοντάς το
δεξιόστροφα και ασφαλίζοντάς το σωστά.
ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
Με λαμπτήρες πυράκτωσης
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
αφαιρέστε το καπάκι προστασίας B-εικ. 180 γυρίζοντάς το
αριστερόστροφα
αποσυνδέστε το φις σύνδεσης A-εικ. 184
βγάλτε το τέρμα ασφάλισης του λαμπτήρα B
βγάλτε το λαμπτήρα C και αντικαταστήστε τον
μοντάρετε ξανά τον καινούργιο λαμπτήρα,
ευθυγραμμίζοντας το προφίλ του μεταλλικού τμήματος με
την αύλακα που υπάρχει επάνω την παραβολή του
προβολέα, στερεώστε την ασφάλεια στήριξης του
λαμπτήρα Β και στη συνέχεια συνδέστε το φις σύνδεσης Α
τοποθετήστε και πάλι το προστατευτικό καπάκι, γυρίζοντάς
το δεξιόστροφα και ασφαλίζοντάς το σωστά.
F0N0517mεικ. 183F0N0084mεικ. 184

187
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

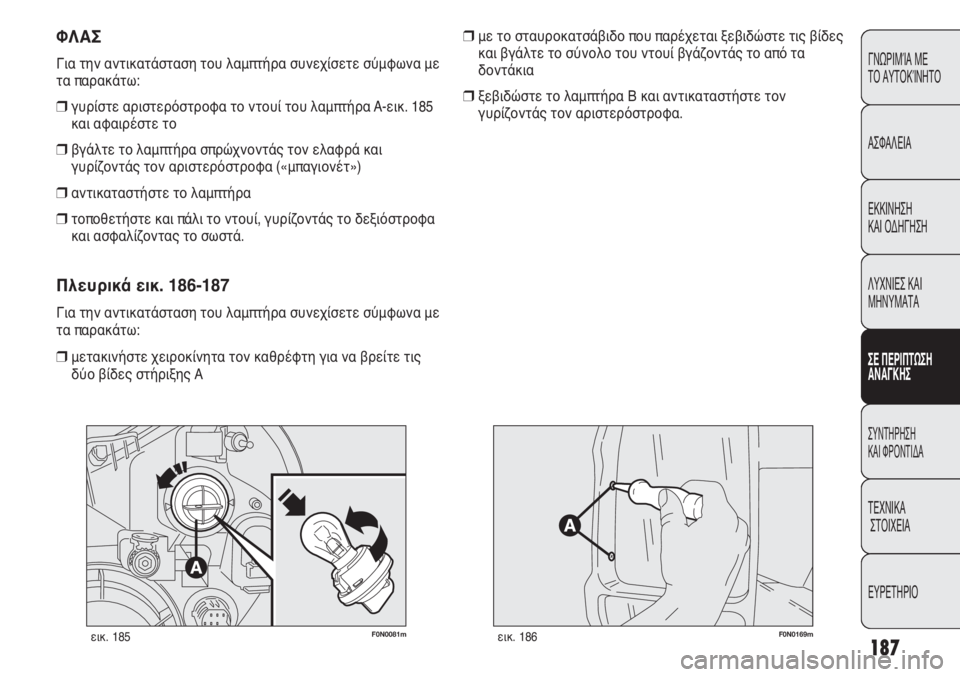

ΦΛΑΣ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
γυρίστε αριστερόστροφα το ντουί του λαμπτήρα A-εικ. 185
και αφαιρέστε το
βγάλτε το λαμπτήρα σπρώχνοντάς τον ελαφρά και
γυρίζοντάς τον αριστερόστροφα («μπαγιονέτ»)
αντικαταστήστε το λαμπτήρα
τοποθετήστε και πάλι το ντουί, γυρίζοντάς το δεξιόστροφα
και ασφαλίζοντας το σωστά.
Πλευρικά εικ. 186-187
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
μετακινήστε χειροκίνητα τον καθρέφτη για να βρείτε τις
δύο βίδες στήριξης Α
με το σταυροκατσάβιδο που παρέχεται ξεβιδώστε τις βίδες
και βγάλτε το σύνολο του ντουί βγάζοντάς το από τα
δοντάκια
ξεβιδώστε το λαμπτήρα Β και αντικαταστήστε τον
γυρίζοντάς τον αριστερόστροφα.
F0N0169mεικ. 186F0N0081mεικ. 185

188
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

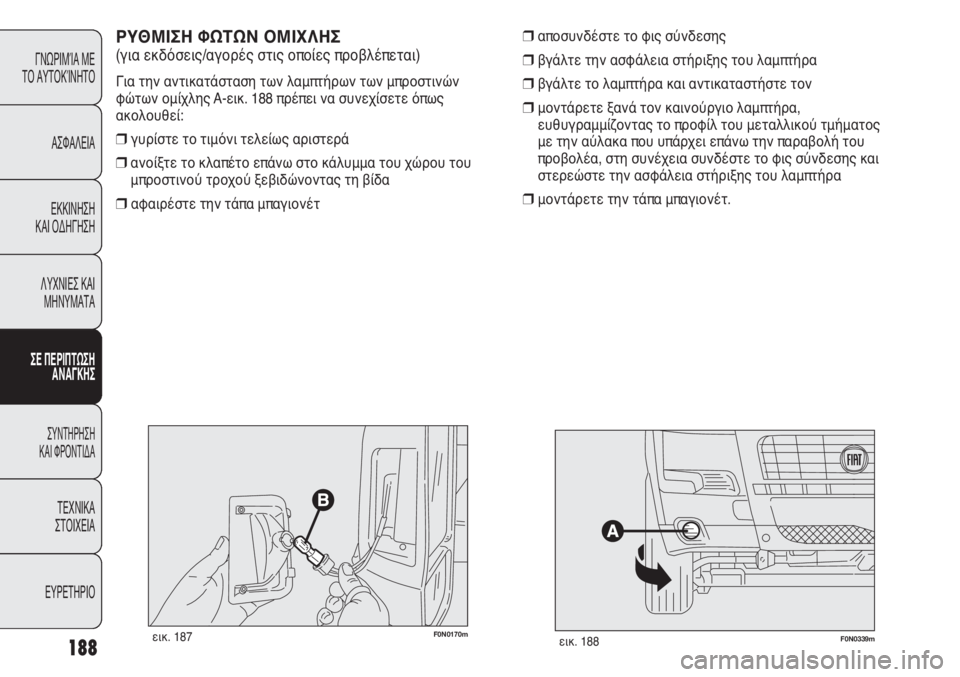

ΡΥΘΜΙΣΗ ΦΩΤΩΝ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση των λαμπτήρων των μπροστινών
φώτων ομίχλης A-εικ. 188 πρέπει να συνεχίσετε όπως
ακολουθεί:
γυρίστε το τιμόνι τελείως αριστερά
ανοίξτε το κλαπέτο επάνω στο κάλυμμα του χώρου του
μπροστινού τροχού ξεβιδώνοντας τη βίδα
αφαιρέστε την τάπα μπαγιονέτ
F0N0170mεικ. 187
αποσυνδέστε το φις σύνδεσης
βγάλτε την ασφάλεια στήριξης του λαμπτήρα
βγάλτε το λαμπτήρα και αντικαταστήστε τον
μοντάρετε ξανά τον καινούργιο λαμπτήρα,
ευθυγραμμίζοντας το προφίλ του μεταλλικού τμήματος
με την αύλακα που υπάρχει επάνω την παραβολή του
προβολέα, στη συνέχεια συνδέστε το φις σύνδεσης και
στερεώστε την ασφάλεια στήριξης του λαμπτήρα
μοντάρετε την τάπα μπαγιονέτ.
F0N0339mεικ. 188
