2008 FIAT DUCATO ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

77
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
❒με το άνοιγμα μιας πλευρικής πόρτας για χρόνο ίσο με
3 λεπτά
❒με το κλείσιμο μιας πόρτας για χρόνο ίσο με
10 δευτερόλεπτα.
Ο καθορισμένος χρόνος λειτουργίας σταματά αυτόματα με το
κλείδωμα των θυρών.
ΠΙΣΩ ΠΛΑΦΟΝΙΕΡΑ ΧΩΡΟΥ ΦΟΡΤΩΣΗΣ εικ. 74
Βρίσκεται επάνω από την πίσω πόρτα, για το άναμμα πιέστε
επάνω στο διάφανο κάλυμμα στο σημείο που φαίνεται στην
εικόνα.
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΣΗΜΑΝΤΙΚΟ Πριν βγείτε από το αυτοκίνητο βεβαιωθείτε ότι
και οι δύο διακόπτες βρίσκονται στην κεντρική θέση,
κλείνοντας τις πόρτες τα φώτα σβήνουν έτσι ώστε να μην
ξεφορτιστεί η μπαταρία.
Σε κάθε περίπτωση, αν ο διακόπτη παραμείνει ανοικτός, η
πλαφονιέρα σβήνει αυτόματα μετά από 15 λεπτά από το
σβήσιμο του κινητήρα.
Χρόνος λειτουργίας φώτων πλαφονιέρας
Σε μερικές εκδόσεις, για να γίνει πιο εύκολη η είσοδος/
έξοδος από το αυτοκίνητο, ιδιαίτερα τη νύχτα ή σε σημεία με
ελάχιστο φωτισμό, υπάρχουν 2 λογικές χρόνου λειτουργίας.
ΧΡΟΝΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΤΑ ΤΗΝ ΕΙΣΟΔΟ ΣΤΟ
ΑΥΤΟΚΙΝΗΤΟ
Τα φώτα της πλαφονιέρας ανάβουν σύμφωνα με τους
παρακάτω τρόπους:
❒για 10 δευτερόλεπτα περίπου με το ξεκλείδωμα των
μπροστινών θυρών
❒για 3 λεπτά με το άνοιγμα μιας πλευρικής πόρτας
❒για 10 δευτερόλεπτα με το κλείσιμο των θυρών.
Ο καθορισμένος χρόνος λειτουργίας διακόπτεται γυρίζοντας
το διακόπτη ανάφλεξης στη θέση MAR.
ΧΡΟΝΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΤΑ ΤΗΝ ΕΞΟΔΟ ΑΠΟ ΤΟ
ΑΥΤΟΚΙΝΗΤΟ
Αφού βγάλετε το κλειδί από το διακόπτη ανάφλεξης τα φώτα
της πλαφονιέρας ανάβουν σύμφωνα με τους παρακάτω
τρόπους:
❒μέσα σε 2 λεπτά από το σβήσιμο του κινητήρα για χρόνο
ίσο με 10 δευτερόλεπτα
F0N0042mεικ. 74

78
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0220mεικ. 76F0N0219mεικ. 75

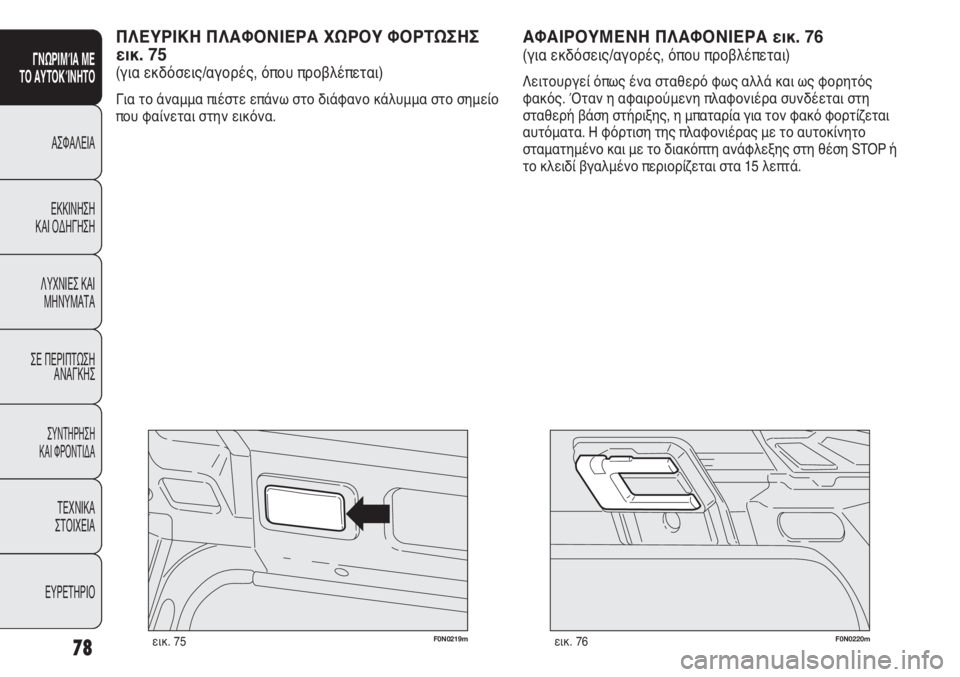

ΑΦΑΙΡΟΥΜΕΝΗ ΠΛΑΦΟΝΙΕΡΑ εικ. 76
(για εκδόσεις/αγορές, όπου προβλέπεται)
Λειτουργεί όπως ένα σταθερό φως αλλά και ως φορητός
φακός. Όταν η αφαιρούμενη πλαφονιέρα συνδέεται στη
σταθερή βάση στήριξης, η μπαταρία για τον φακό φορτίζεται
αυτόματα. Η φόρτιση της πλαφονιέρας με το αυτοκίνητο
σταματημένο και με το διακόπτη ανάφλεξης στη θέση STOP ή
το κλειδί βγαλμένο περιορίζεται στα 15 λεπτά.
ΠΛΕΥΡΙΚΗ ΠΛΑΦΟΝΙΕΡΑ ΧΩΡΟΥ ΦΟΡΤΩΣΗΣ
εικ. 75
(για εκδόσεις/αγορές, όπου προβλέπεται)
Για το άναμμα πιέστε επάνω στο διάφανο κάλυμμα στο σημείο
που φαίνεται στην εικόνα.
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

79
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0044mεικ. 77F0N0045mεικ. 78
Η λειτουργία σβήνει αυτόματα όταν το φρενάρισμα δεν έχει
πλέον χαρακτήρα έκτακτης ανάγκης.
Αυτή η λειτουργία συμφωνεί με τους ισχύοντες νόμους.
ΦΩΤΑ ΟΜΙΧΛΗΣ εικ. 78
(για εκδόσεις/αγορές, όπου προβλέπεται)
Ανάβουν, με τα φώτα θέσης αναμμένα, πατώντας το πλήκτρο
5.
Επάνω στον πίνακα οργάνων φωτίζεται η λυχνία
5.
Σβήνουν πατώντας ξανά το πλήκτρο.
Η χρήση των φώτων ομίχλης αποτελεί κανόνα του κώδικα
οδικής κυκλοφορίας της χώρας στην οποία βρίσκεστε.
Προσέξτε τις οδηγίες.

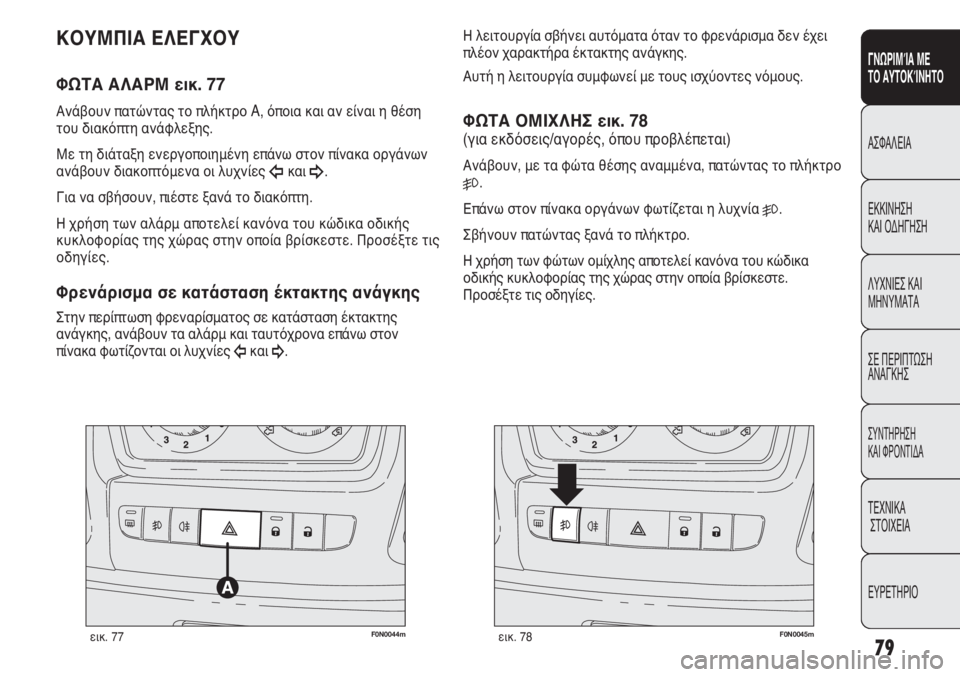

ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ
ΦΩΤΑ ΑΛΑΡΜ εικ. 77
Ανάβουν πατώντας το πλήκτρο A, όποια και αν είναι η θέση
του διακόπτη ανάφλεξης.
Με τη διάταξη ενεργοποιημένη επάνω στον πίνακα οργάνων
ανάβουν διακοπτόμενα οι λυχνίες
Îκαι ¥.
Για να σβήσουν, πιέστε ξανά το διακόπτη.
Η χρήση των αλάρμ αποτελεί κανόνα του κώδικα οδικής
κυκλοφορίας της χώρας στην οποία βρίσκεστε. Προσέξτε τις
οδηγίες.
Φρενάρισμα σε κατάσταση έκτακτης ανάγκης
Στην περίπτωση φρεναρίσματος σε κατάσταση έκτακτης
ανάγκης, ανάβουν τα αλάρμ και ταυτόχρονα επάνω στον
πίνακα φωτίζονται οι λυχνίες
Îκαι ¥.
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

80
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0046mεικ. 79
F0N0043mεικ. 80

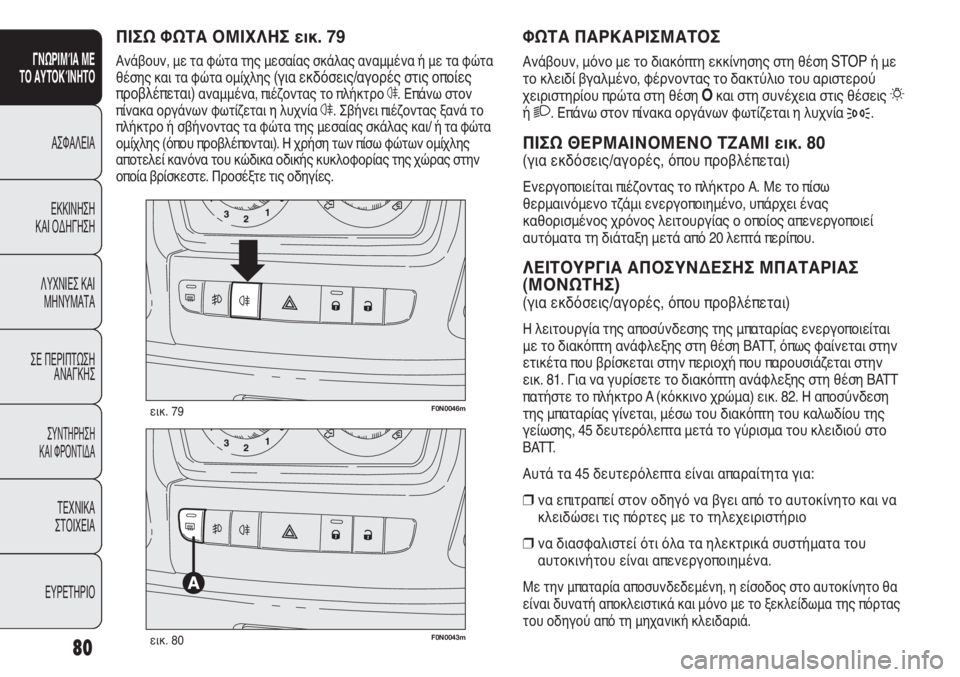

ΦΩΤΑ ΠΑΡΚΑΡΙΣΜΑΤΟΣ
Ανάβουν, μόνο με το διακόπτη εκκίνησης στη θέση STOPή με
το κλειδί βγαλμένο, φέρνοντας το δακτύλιο του αριστερού
χειριστηρίου πρώτα στη θέση
Oκαι στη συνέχεια στις θέσεις 6
ή 2. Επάνω στον πίνακα οργάνων φωτίζεται η λυχνία 3.
ΠΙΣΩ ΘΕΡΜΑΙΝΟΜΕΝΟ ΤΖΑΜΙ εικ. 80
(για εκδόσεις/αγορές, όπου προβλέπεται)
Ενεργοποιείται πιέζοντας το πλήκτρο Α. Με το πίσω
θερμαινόμενο τζάμι ενεργοποιημένο, υπάρχει ένας
καθορισμένος χρόνος λειτουργίας ο οποίος απενεργοποιεί
αυτόματα τη διάταξη μετά από 20 λεπτά περίπου.
ΛΕΙΤΟΥΡΓΙΑ ΑΠΟΣΥΝΔΕΣΗΣ ΜΠΑΤΑΡΙΑΣ
(ΜΟΝΩΤΗΣ)
(για εκδόσεις/αγορές, όπου προβλέπεται)
Η λειτουργία της αποσύνδεσης της μπαταρίας ενεργοποιείται
με το διακόπτη ανάφλεξης στη θέση BATT, όπως φαίνεται στην
ετικέτα που βρίσκεται στην περιοχή που παρουσιάζεται στην
εικ. 81. Για να γυρίσετε το διακόπτη ανάφλεξης στη θέση BATT
πατήστε το πλήκτρο A (κόκκινο χρώμα) εικ. 82. Η αποσύνδεση
της μπαταρίας γίνεται, μέσω του διακόπτη του καλωδίου της
γείωσης, 45 δευτερόλεπτα μετά το γύρισμα του κλειδιού στο
BATT.
Αυτά τα 45 δευτερόλεπτα είναι απαραίτητα για:
❒να επιτραπεί στον οδηγό να βγει από το αυτοκίνητο και να
κλειδώσει τις πόρτες με το τηλεχειριστήριο
❒να διασφαλιστεί ότι όλα τα ηλεκτρικά συστήματα του
αυτοκινήτου είναι απενεργοποιημένα.
Με την μπαταρία αποσυνδεδεμένη, η είσοδος στο αυτοκίνητο θα
είναι δυνατή αποκλειστικά και μόνο με το ξεκλείδωμα της πόρτας
του οδηγού από τη μηχανική κλειδαριά.
ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ εικ. 79
Ανάβουν, με τα φώτα της μεσαίας σκάλας αναμμένα ή με τα φώτα
θέσης και τα φώτα ομίχλης
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
αναμμένα, πιέζοντας το πλήκτρο 4. Επάνω στον
πίνακα οργάνων φωτίζεται η λυχνία
4. Σβήνει πιέζοντας ξανά το
πλήκτρο ή σβήνοντας τα φώτα της μεσαίας σκάλας και/ ή τα φώτα
ομίχλης (όπου προβλέπονται). Η χρήση των πίσω φώτων ομίχλης
αποτελεί κανόνα του κώδικα οδικής κυκλοφορίας της χώρας στην
οποία βρίσκεστε. Προσέξτε τις οδηγίες.
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

81
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0811mεικ. 81
F0N0810mεικ. 82F0N0132mεικ. 84
F0N0047mεικ. 83

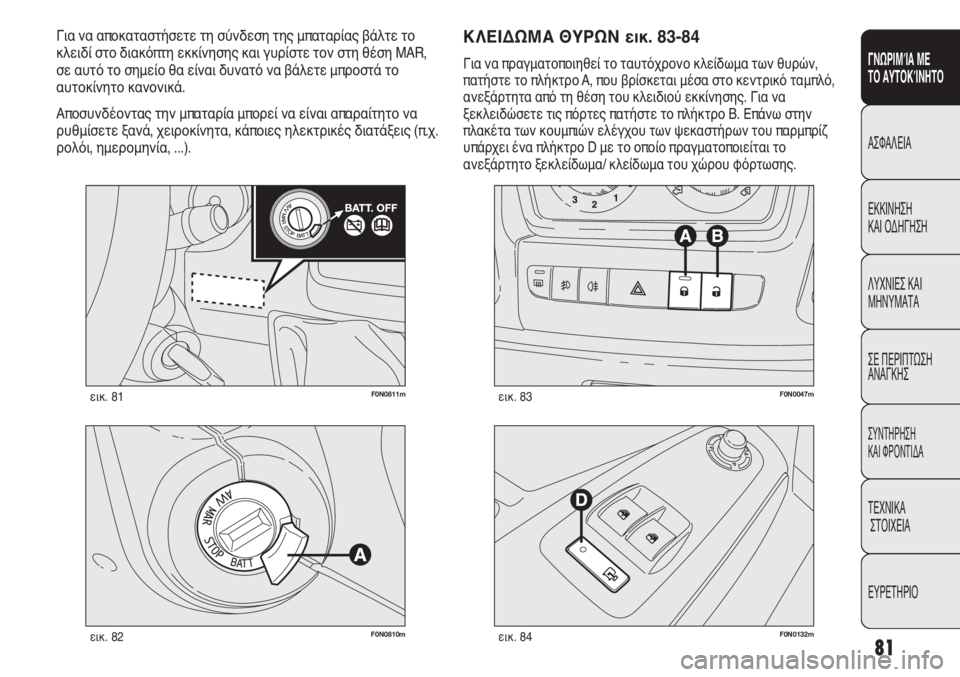

ΚΛΕΙΔΩΜΑ ΘΥΡΩΝ εικ. 83-84
Για να πραγματοποιηθεί το ταυτόχρονο κλείδωμα των θυρών,
πατήστε το πλήκτρο A, που βρίσκεται μέσα στο κεντρικό ταμπλό,
ανεξάρτητα από τη θέση του κλειδιού εκκίνησης. Για να
ξεκλειδώσετε τις πόρτες πατήστε το πλήκτρο B. Επάνω στην
πλακέτα των κουμπιών ελέγχου των ψεκαστήρων του παρμπρίζ
υπάρχει ένα πλήκτρο D με το οποίο πραγματοποιείται το
ανεξάρτητο ξεκλείδωμα/ κλείδωμα του χώρου φόρτωσης.
Για να αποκαταστήσετε τη σύνδεση της μπαταρίας βάλτε το
κλειδί στο διακόπτη εκκίνησης και γυρίστε τον στη θέση MAR,
σε αυτό το σημείο θα είναι δυνατό να βάλετε μπροστά το
αυτοκίνητο κανονικά.
Αποσυνδέοντας την μπαταρία μπορεί να είναι απαραίτητο να
ρυθμίσετε ξανά, χειροκίνητα, κάποιες ηλεκτρικές διατάξεις (π.χ.
ρολόι, ημερομηνία, ...).
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

82
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0048mεικ. 85

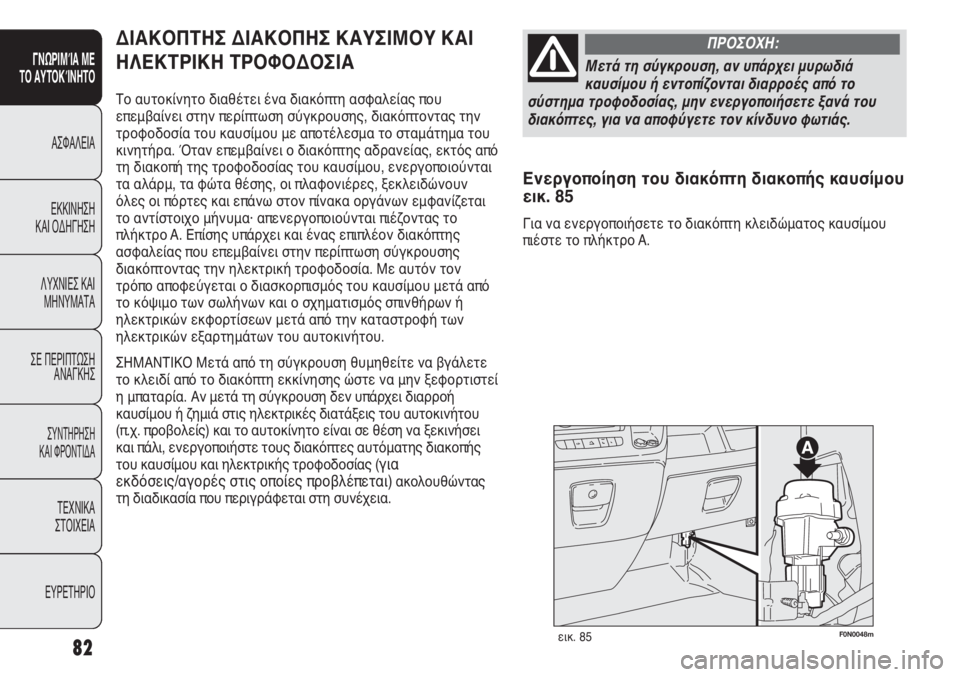

ΔΙΑΚΟΠΤΗΣ ΔΙΑΚΟΠΗΣ ΚΑΥΣΙΜΟΥ ΚΑΙ
ΗΛΕΚΤΡΙΚΗ ΤΡΟΦΟΔΟΣΙΑ
Το αυτοκίνητο διαθέτει ένα διακόπτη ασφαλείας που
επεμβαίνει στην περίπτωση σύγκρουσης, διακόπτοντας την
τροφοδοσία του καυσίμου με αποτέλεσμα το σταμάτημα του
κινητήρα. Όταν επεμβαίνει ο διακόπτης αδρανείας, εκτός από
τη διακοπή της τροφοδοσίας του καυσίμου, ενεργοποιούνται
τα αλάρμ, τα φώτα θέσης, οι πλαφονιέρες, ξεκλειδώνουν
όλες οι πόρτες και επάνω στον πίνακα οργάνων εμφανίζεται
το αντίστοιχο μήνυμα· απενεργοποιούνται πιέζοντας το
πλήκτρο A. Επίσης υπάρχει και ένας επιπλέον διακόπτης
ασφαλείας που επεμβαίνει στην περίπτωση σύγκρουσης
διακόπτοντας την ηλεκτρική τροφοδοσία. Με αυτόν τον
τρόπο αποφεύγεται ο διασκορπισμός του καυσίμου μετά από
το κόψιμο των σωλήνων και ο σχηματισμός σπινθήρων ή
ηλεκτρικών εκφορτίσεων μετά από την καταστροφή των
ηλεκτρικών εξαρτημάτων του αυτοκινήτου.
ΣΗΜΑΝΤΙΚΟ Μετά από τη σύγκρουση θυμηθείτε να βγάλετε
το κλειδί από το διακόπτη εκκίνησης ώστε να μην ξεφορτιστεί
η μπαταρία. Αν μετά τη σύγκρουση δεν υπάρχει διαρροή
καυσίμου ή ζημιά στις ηλεκτρικές διατάξεις του αυτοκινήτου
(π.χ. προβολείς) και το αυτοκίνητο είναι σε θέση να ξεκινήσει
και πάλι, ενεργοποιήστε τους διακόπτες αυτόματης διακοπής
του καυσίμου και ηλεκτρικής τροφοδοσίας (
για
εκδόσεις/αγορές στις οποίες προβλέπεται)
ακολουθώντας
τη διαδικασία που περιγράφεται στη συνέχεια.
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Μετά τη σύγκρουση, αν υπάρχει μυρωδιά
καυσίμου ή εντοπίζονται διαρροές από το
σύστημα τροφοδοσίας, μην ενεργοποιήσετε ξανά του
διακόπτες, για να αποφύγετε τον κίνδυνο φωτιάς.
ΠΡΟΣΟΧΗ:
Ενεργοποίηση του διακόπτη διακοπής καυσίμου
εικ. 85
Για να ενεργοποιήσετε το διακόπτη κλειδώματος καυσίμου
πιέστε το πλήκτρο A.

83
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0127mεικ. 86
ΣΗΜΑΝΤΙΚΟ Για εξοπλισμούς διαφορετικούς από το
Scuolabus/Minibus (Σχολικό/Μίνιμπας) το πλήκτρο B έχει
αντικατασταθεί από μία ασφάλεια· για την αντικατάστασή της
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat.
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Πριν ενεργοποιήσετε το διακόπτη ηλεκτρικής
τροφοδοσίας, ελέγξτε προσεκτικά αν υπάρχουν
διαρροές καυσίμου ή ζημιές στις ηλεκτρικές διατάξεις
του αυτοκινήτου (π.χ. προβολείς).
ΠΡΟΣΟΧΗ:
Πριν ενεργοποιήσετε το διακόπτη διακοπής
καυσίμου, ελέγξτε προσεκτικά αν υπάρχουν
διαρροές καυσίμου ή ζημιές στις ηλεκτρικές διατάξεις του
αυτοκινήτου (π.χ. προβολείς).
ΠΡΟΣΟΧΗ:

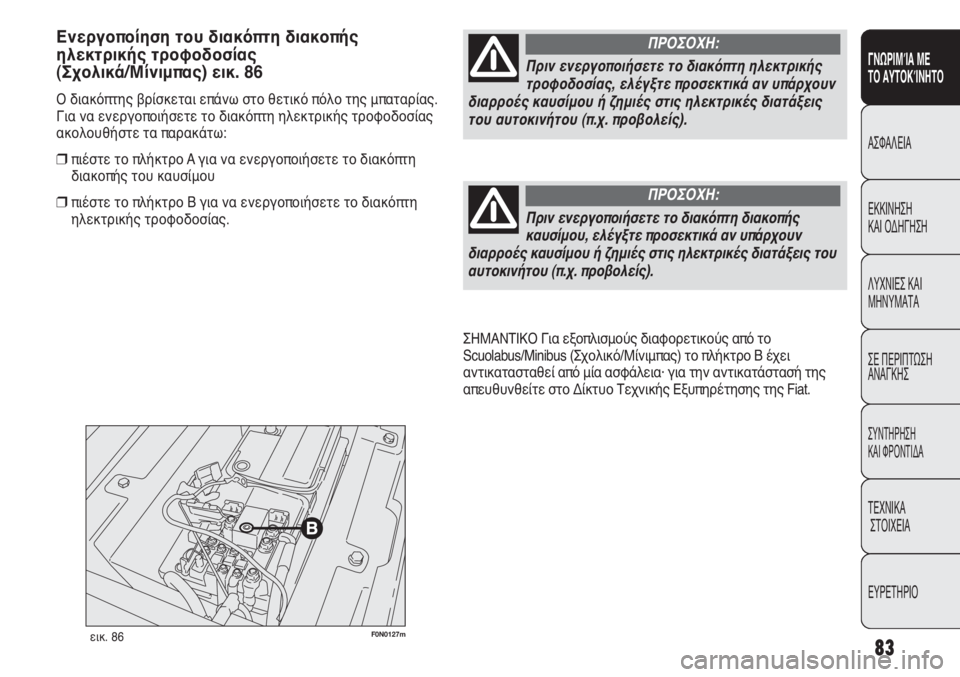

Ενεργοποίηση του διακόπτη διακοπής
ηλεκτρικής τροφοδοσίας
(Σχολικά/Μίνιμπας) εικ. 86
Ο διακόπτης βρίσκεται επάνω στο θετικό πόλο της μπαταρίας.
Για να ενεργοποιήσετε το διακόπτη ηλεκτρικής τροφοδοσίας
ακολουθήστε τα παρακάτω:
❒πιέστε το πλήκτρο A για να ενεργοποιήσετε το διακόπτη
διακοπής του καυσίμου
❒πιέστε το πλήκτρο B για να ενεργοποιήσετε το διακόπτη
ηλεκτρικής τροφοδοσίας.

84
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0N0049mεικ. 87

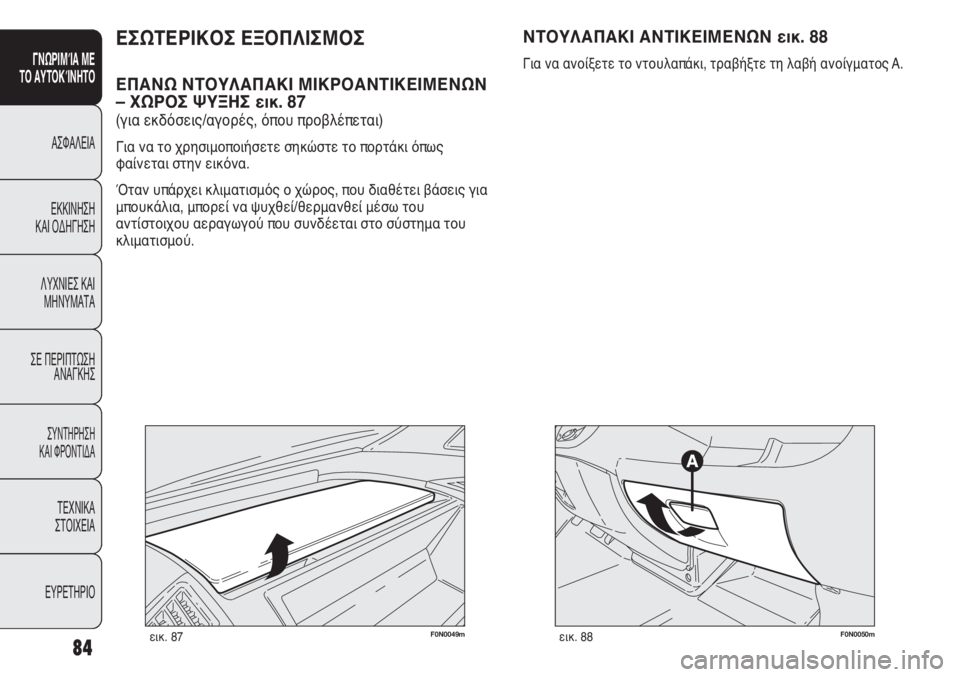

ΕΣΩΤΕΡΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ
ΕΠΑΝΩ ΝΤΟΥΛΑΠΑΚΙ ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ
– ΧΩΡΟΣ ΨΥΞΗΣ εικ. 87
(για εκδόσεις/αγορές, όπου προβλέπεται)
Για να το χρησιμοποιήσετε σηκώστε το πορτάκι όπως
φαίνεται στην εικόνα.
Όταν υπάρχει κλιματισμός ο χώρος, που διαθέτει βάσεις για
μπουκάλια, μπορεί να ψυχθεί/θερμανθεί μέσω του
αντίστοιχου αεραγωγού που συνδέεται στο σύστημα του
κλιματισμού.
ΝΤΟΥΛΑΠΑΚΙ ΑΝΤΙΚΕΙΜΕΝΩΝ εικ. 88
Για να ανοίξετε το ντουλαπάκι, τραβήξτε τη λαβή ανοίγματος A.
F0N0050mεικ. 88
