2007 YAMAHA RHINO 660 Notices Demploi (in French)

6-6

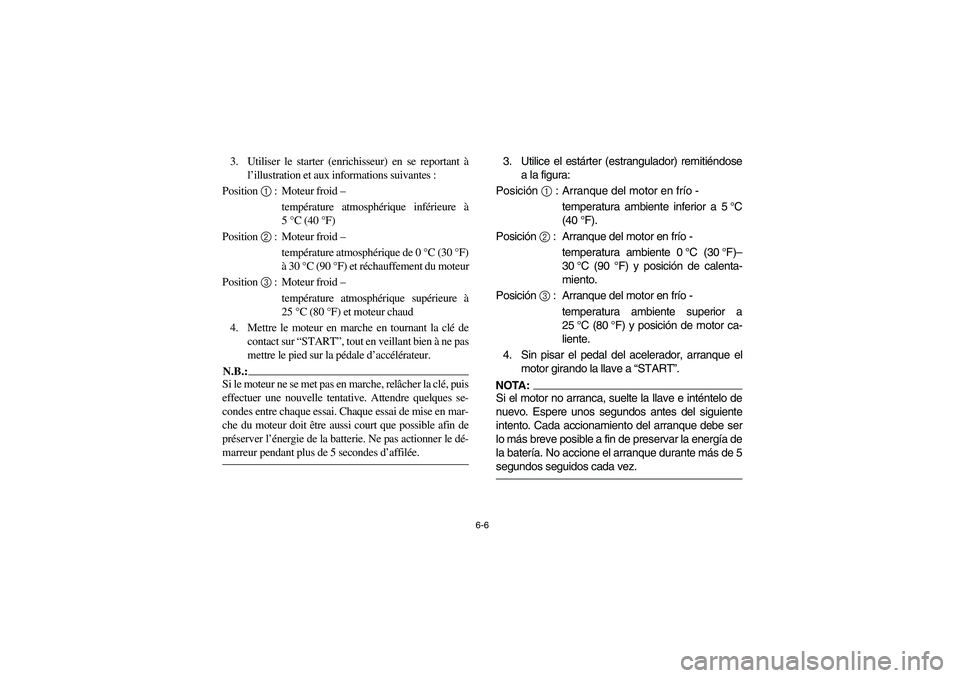

3. Utiliser le starter (enrichisseur) en se reportant à
l’illustration et aux informations suivantes :
Position 1 : Moteur froid –
température atmosphérique inférieure à
5°C (40°F)
Position 2 : Moteur froid –
température atmosphérique de 0°C (30°F)
à 30 °C (90 °F) et réchauffement du moteur
Position 3 : Moteur froid –
température atmosphérique supérieure à
25°C (80°F) et moteur chaud
4. Mettre le moteur en marche en tournant la clé de
contact sur “START”, tout en veillant bien à ne pas
mettre le pied sur la pédale d’accélérateur.N.B.:_ Si le moteur ne se met pas en marche, relâcher la clé, puis
effectuer une nouvelle tentative. Attendre quelques se-
condes entre chaque essai. Chaque essai de mise en mar-
che du moteur doit être aussi court que possible afin de
préserver l’énergie de la batterie. Ne pas actionner le dé-
marreur pendant plus de 5 secondes d’affilée. _
3. Utilice el estárter (estrangulador) remitiéndose
a la figura:
Posición 1 : Arranque del motor en frío -
temperatura ambiente inferior a 5°C
(40°F).
Posición 2 : Arranque del motor en frío -
temperatura ambiente 0°C (30°F)–
30°C (90 °F) y posición de calenta-
miento.
Posición 3 : Arranque del motor en frío -
temperatura ambiente superior a
25°C (80°F) y posición de motor ca-
liente.
4. Sin pisar el pedal del acelerador, arranque el
motor girando la llave a “START”.NOTA:_ Si el motor no arranca, suelte la llave e inténtelo de
nuevo. Espere unos segundos antes del siguiente
intento. Cada accionamiento del arranque debe ser
lo más breve posible a fin de preservar la energía de
la batería. No accione el arranque durante más de 5
segundos seguidos cada vez. _
EE.book Page 6 Friday, August 4, 2006 12:02 PM

6-7

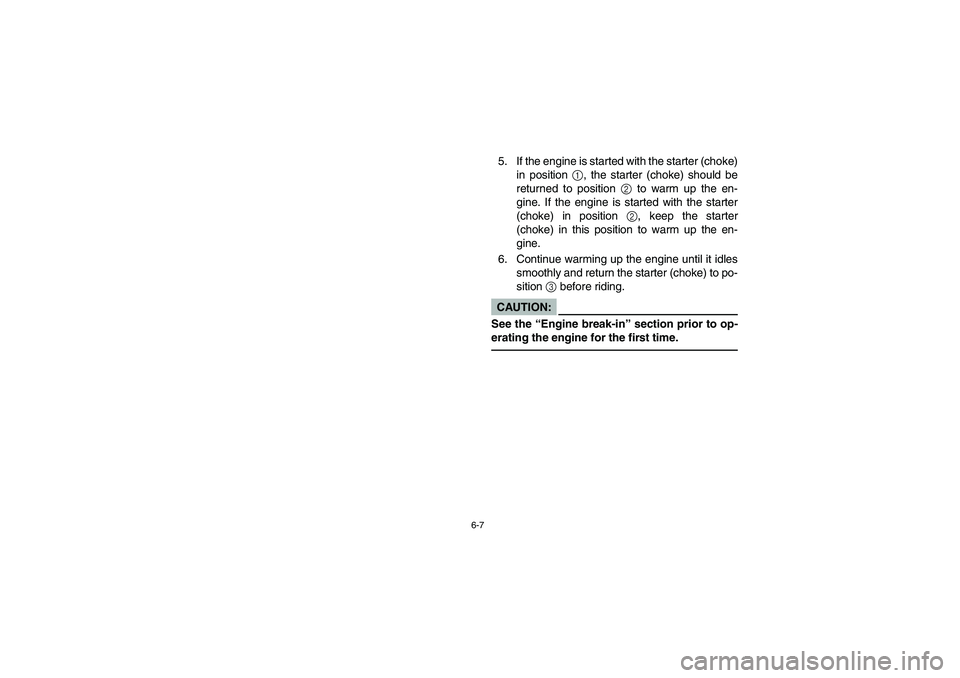

5. If the engine is started with the starter (choke)
in position 1, the starter (choke) should be
returned to position 2 to warm up the en-
gine. If the engine is started with the starter
(choke) in position 2, keep the starter
(choke) in this position to warm up the en-
gine.
6. Continue warming up the engine until it idles
smoothly and return the starter (choke) to po-
sition 3 before riding.CAUTION:_ See the “Engine break-in” section prior to op-
erating the engine for the first time. _
EE.book Page 7 Friday, August 4, 2006 12:02 PM

6-8
5. Si le moteur est mis en marche en plaçant le starter
à la position 1, placer celui-ci sur la position 2
pour réchauffer le moteur. Si le moteur est mis en
marche sur la position 2, conserver cette position
pour réchauffer le moteur.
6. Continuer à faire chauffer le moteur jusqu’à ce que
le ralenti soit régulier et remettre le starter sur 3
avant de démarrer.ATTENTION:_ Lire attentivement la section “Rodage du moteur”
avant la première utilisation du véhicule. _
5. Si el motor arranca con el estárter (estrangula-
dor) en la posición 1, éste se debe mover a la
posición 2 para calentar el motor. Si el motor
arranca con el estárter (estrangulador) en la
posición 2, manténgalo en la misma posición
para calentar el motor.
6. Siga calentando el motor hasta que el ralentí se
estabilice y, antes de iniciar la marcha, sitúe el
estárter (estrangulador) en la posición 3.AT E N C I O N :_ Consulte la sección “Rodaje del motor” antes de
utilizar el vehículo por primera vez. _
EE.book Page 8 Friday, August 4, 2006 12:02 PM

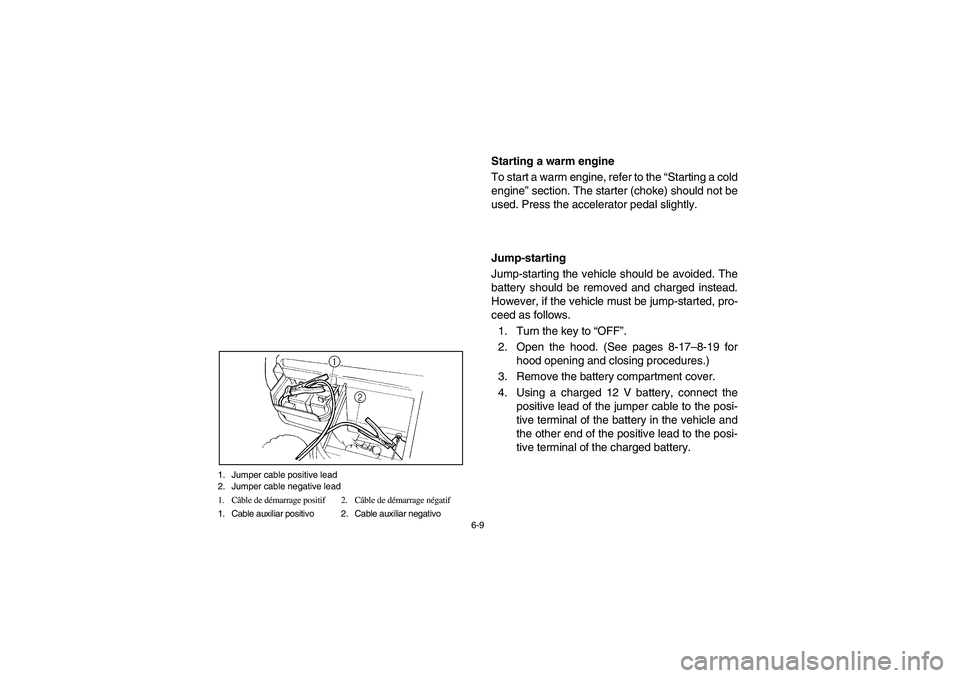

6-9 1. Jumper cable positive lead
2. Jumper cable negative lead
1. Câble de démarrage positif 2. Câble de démarrage négatif
1. Cable auxiliar positivo 2. Cable auxiliar negativo
EVU00550
Starting a warm engine
To start a warm engine, refer to the “Starting a cold
engine” section. The starter (choke) should not be
used. Press the accelerator pedal slightly.
EVU00561
Jump-starting
Jump-starting the vehicle should be avoided. The
battery should be removed and charged instead.
However, if the vehicle must be jump-started, pro-
ceed as follows.
1. Turn the key to “OFF”.
2. Open the hood. (See pages 8-17–8-19 for
hood opening and closing procedures.)
3. Remove the battery compartment cover.
4. Using a charged 12 V battery, connect the
positive lead of the jumper cable to the posi-
tive terminal of the battery in the vehicle and
the other end of the positive lead to the posi-
tive terminal of the charged battery.
EE.book Page 9 Friday, August 4, 2006 12:02 PM

6-10
FVU00550

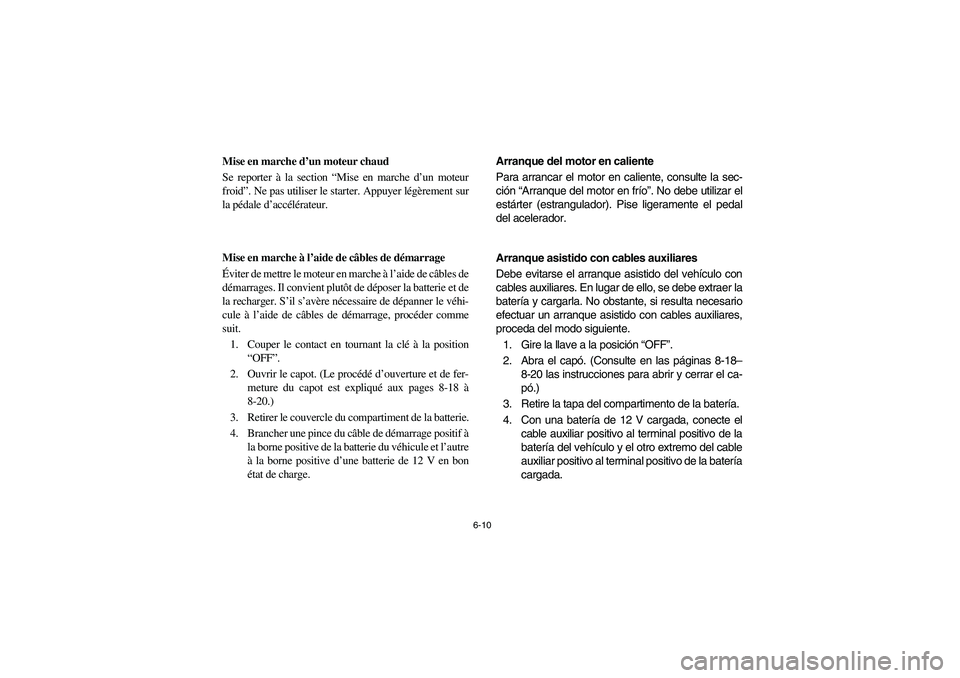

Mise en marche d’un moteur chaud
Se reporter à la section “Mise en marche d’un moteur
froid”. Ne pas utiliser le starter. Appuyer légèrement sur
la pédale d’accélérateur.
FVU00561
Mise en marche à l’aide de câbles de démarrage
Éviter de mettre le moteur en marche à l’aide de câbles de
démarrages. Il convient plutôt de déposer la batterie et de
la recharger. S’il s’avère nécessaire de dépanner le véhi-
cule à l’aide de câbles de démarrage, procéder comme
suit.
1. Couper le contact en tournant la clé à la position
“OFF”.
2. Ouvrir le capot. (Le procédé d’ouverture et de fer-
meture du capot est expliqué aux pages 8-18 à
8-20.)
3. Retirer le couvercle du compartiment de la batterie.
4. Brancher une pince du câble de démarrage positif à
la borne positive de la batterie du véhicule et l’autre
à la borne positive d’une batterie de 12 V en bon
état de charge.
SVU00550
Arranque del motor en caliente
Para arrancar el motor en caliente, consulte la sec-
ción “Arranque del motor en frío”. No debe utilizar el
estárter (estrangulador). Pise ligeramente el pedal
del acelerador.
SVU00561
Arranque asistido con cables auxiliares
Debe evitarse el arranque asistido del vehículo con
cables auxiliares. En lugar de ello, se debe extraer la
batería y cargarla. No obstante, si resulta necesario
efectuar un arranque asistido con cables auxiliares,
proceda del modo siguiente.
1. Gire la llave a la posición “OFF”.
2. Abra el capó. (Consulte en las páginas 8-18–
8-20 las instrucciones para abrir y cerrar el ca-
pó.)
3. Retire la tapa del compartimento de la batería.
4. Con una batería de 12 V cargada, conecte el
cable auxiliar positivo al terminal positivo de la
batería del vehículo y el otro extremo del cable
auxiliar positivo al terminal positivo de la batería
cargada.
EE.book Page 10 Friday, August 4, 2006 12:02 PM

6-11

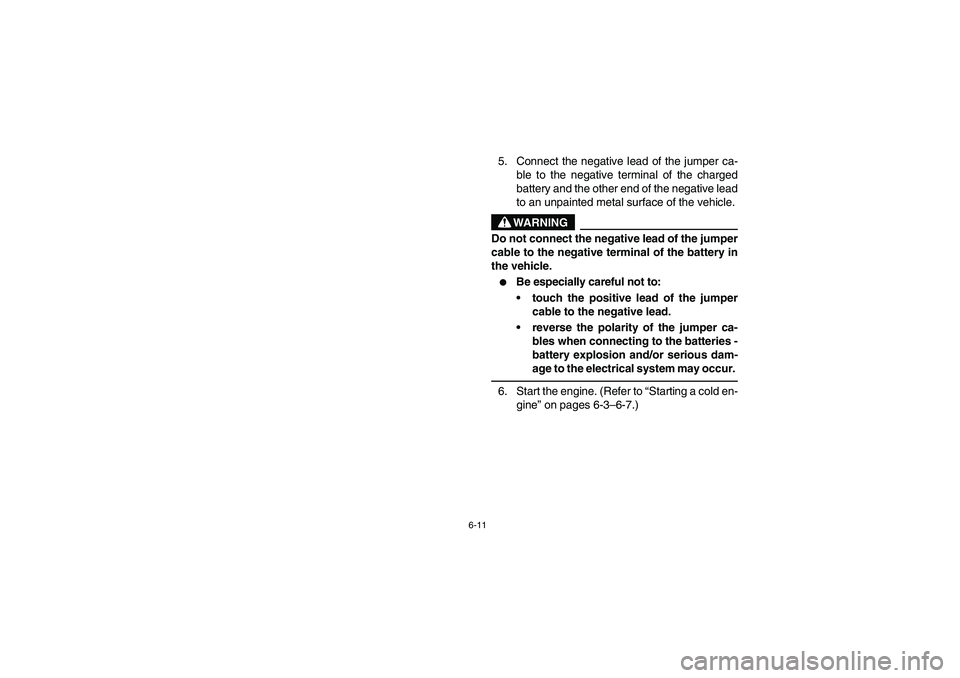

5. Connect the negative lead of the jumper ca-
ble to the negative terminal of the charged
battery and the other end of the negative lead
to an unpainted metal surface of the vehicle.
WARNING
Do not connect the negative lead of the jumper
cable to the negative terminal of the battery in
the vehicle.

Be especially careful not to:
touch the positive lead of the jumper
cable to the negative lead.
reverse the polarity of the jumper ca-
bles when connecting to the batteries -
battery explosion and/or serious dam-
age to the electrical system may occur.
_6. Start the engine. (Refer to “Starting a cold en-
gine” on pages 6-3–6-7.)
EE.book Page 11 Friday, August 4, 2006 12:02 PM

6-12

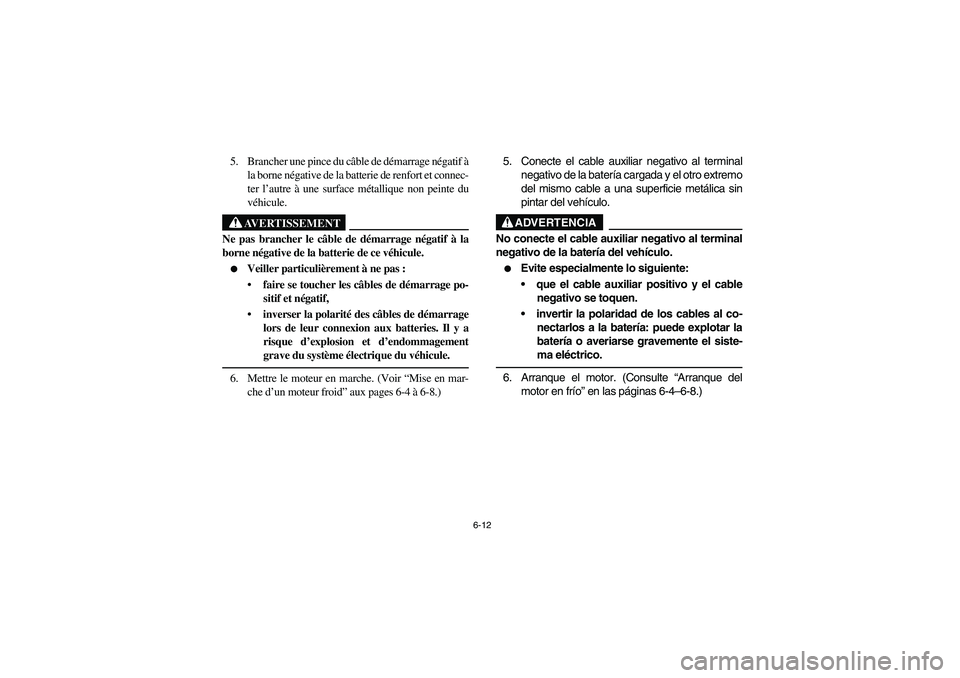

5. Brancher une pince du câble de démarrage négatif à
la borne négative de la batterie de renfort et connec-
ter l’autre à une surface métallique non peinte du
véhicule.
AVERTISSEMENT
Ne pas brancher le câble de démarrage négatif à la
borne négative de la batterie de ce véhicule.

Veiller particulièrement à ne pas :
faire se toucher les câbles de démarrage po-
sitif et négatif,
inverser la polarité des câbles de démarrage
lors de leur connexion aux batteries. Il y a
risque d’explosion et d’endommagement
grave du système électrique du véhicule.
_6. Mettre le moteur en marche. (Voir “Mise en mar-
che d’un moteur froid” aux pages 6-4 à 6-8.)5. Conecte el cable auxiliar negativo al terminal
negativo de la batería cargada y el otro extremo
del mismo cable a una superficie metálica sin
pintar del vehículo.
ADVERTENCIA
No conecte el cable auxiliar negativo al terminal
negativo de la batería del vehículo.

Evite especialmente lo siguiente:
que el cable auxiliar positivo y el cable
negativo se toquen.
invertir la polaridad de los cables al co-
nectarlos a la batería: puede explotar la
batería o averiarse gravemente el siste-
ma eléctrico.
_6. Arranque el motor. (Consulte “Arranque del
motor en frío” en las páginas 6-4–6-8.)
EE.book Page 12 Friday, August 4, 2006 12:02 PM

6-13
7. After the engine starts, disconnect the nega-
tive lead of the jumper cable from the vehicle
and charged battery, and then disconnect the
positive lead of the jumper cable from the
charged battery and the battery in the vehi-
cle.
8. Install the battery compartment cover.
9. Close the hood.
EVU00570
Warming up
To get maximum engine life, always warm up the
engine before starting off. Never accelerate hard
with a cold engine! To see whether or not the en-
gine is warm, check if it responds to the throttle
normally with the starter (choke) turned off.
EE.book Page 13 Friday, August 4, 2006 12:02 PM
