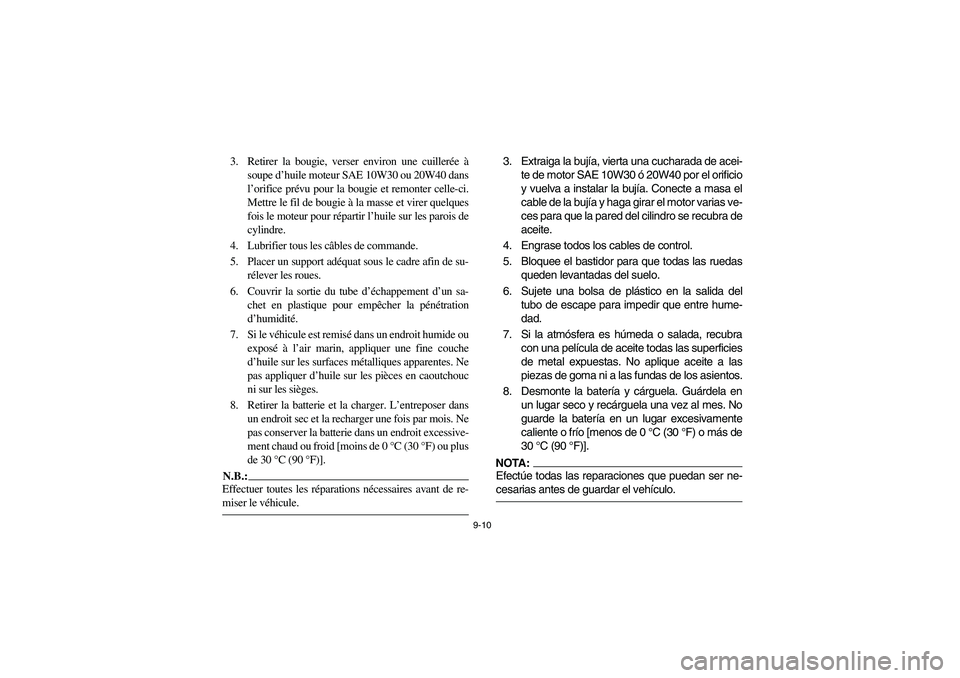

9-10
3. Retirer la bougie, verser environ une cuillerée à
soupe d’huile moteur SAE 10W30 ou 20W40 dans
l’orifice prévu pour la bougie et remonter celle-ci.
Mettre le fil de bougie à la masse et virer quelques
fois le moteur pour répartir l’huile sur les parois de
cylindre.
4. Lubrifier tous les câbles de commande.
5. Placer un support adéquat sous le cadre afin de su-
rélever les roues.
6. Couvrir la sortie du tube d’échappement d’un sa-
chet en plastique pour empêcher la pénétration
d’humidité.
7. Si le véhicule est remisé dans un endroit humide ou
exposé à l’air marin, appliquer une fine couche
d’huile sur les surfaces métalliques apparentes. Ne
pas appliquer d’huile sur les pièces en caoutchouc
ni sur les sièges.
8. Retirer la batterie et la charger. L’entreposer dans
un endroit sec et la recharger une fois par mois. Ne
pas conserver la batterie dans un endroit excessive-
ment chaud ou froid [moins de 0°C (30°F) ou plus
de 30°C (90°F)].N.B.:_ Effectuer toutes les réparations nécessaires avant de re-
miser le véhicule. _
3. Extraiga la bujía, vierta una cucharada de acei-
te de motor SAE 10W30 ó 20W40 por el orificio
y vuelva a instalar la bujía. Conecte a masa el
cable de la bujía y haga girar el motor varias ve-
ces para que la pared del cilindro se recubra de
aceite.
4. Engrase todos los cables de control.
5. Bloquee el bastidor para que todas las ruedas
queden levantadas del suelo.
6. Sujete una bolsa de plástico en la salida del
tubo de escape para impedir que entre hume-
dad.
7. Si la atmósfera es húmeda o salada, recubra
con una película de aceite todas las superficies
de metal expuestas. No aplique aceite a las
piezas de goma ni a las fundas de los asientos.
8. Desmonte la batería y cárguela. Guárdela en
un lugar seco y recárguela una vez al mes. No
guarde la batería en un lugar excesivamente
caliente o frío [menos de 0°C (30°F) o más de
30°C (90°F)].NOTA:_ Efectúe todas las reparaciones que puedan ser ne-
cesarias antes de guardar el vehículo. _
EE.book Page 10 Friday, August 4, 2006 12:02 PM

10-1
EVU01050
1 -SPECIFICATIONS
Model YXR66FW
Dimensions:
Overall length 2,885 mm (113.6 in)
Overall width 1,385 mm (54.5 in)
Overall height 1,853 mm (73.0 in)
Seat height 818 mm (32.2 in)
Wheelbase 1,910 mm (75.2 in)
Ground clearance 280 mm (11.0 in)
Minimum turning radius 3,900 mm (154 in)
Basic weight:
With oil and full fuel tank 506.0 kg (1,116 lb)
For Europe: 519.0 kg (1,144 lb)
Noise and vibration level:
Noise level (77/311/EEC) (for Europe) 81.2 dB(A)
Vibration on seat (EN1032, ISO5008) (for Europe) Will not exceed 0.5 m/s
2
Vibration on steering wheel (EN1032, ISO5008)
(for Europe)Will not exceed 2.5 m/s
2
Engine:
Engine type Liquid cooled 4-stroke, SOHC
Cylinder arrangement Forward-inclined single cylinder
Displacement 660.0 cm
3
Bore × stroke 100.0 × 84.0 mm (3.94 × 3.31 in)
EE.book Page 1 Friday, August 4, 2006 12:02 PM

10-2
10
Compression ratio 9.10 :1
Starting system Electric starter
Lubrication system Wet sump
Engine oil:
Type
Recommended engine oil classification API service SG type or higher, JASO standard MAModel YXR66FW
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
CAUTION:
In order to prevent clutch slippage (since the en-
gine oil also lubricates the clutch), do not mix any
chemical additives. Do not use oils with a diesel
specification of “CD” or oils of a higher quality
than specified. In addition, do not use oils labeled
“ENERGY CONSERVING II” or higher.
EE.book Page 2 Friday, August 4, 2006 12:02 PM

10-3
Quantity:
Without oil filter cartridge replacement 1.90 L (1.67 Imp qt, 2.01 US qt)
With oil filter cartridge replacement 2.00 L (1.76 Imp qt, 2.11 US qt)
Final gear case oil:
Type SAE80 API GL-4 Hypoid gear oil
Quantity 0.25 L (0.22 Imp qt, 0.26 US qt)
Differential gear case oil:
Type SAE80 API GL-5 Hypoid gear oil
Quantity 0.32 L (0.28 Imp qt, 0.34 US qt)
Radiator capacity (including all routes): 2.50 L (2.20 Imp qt, 2.64 US qt)
Air filter:
Engine Wet element
Intake duct Dry element
Fuel:
Type Unleaded gasoline only
For Europe: Regular unleaded gasoline only with a
research octane number of 91 or higher
Fuel tank capacity 30.0 L (6.60 lmp gal, 7.93 US gal)
Carburetor:
Type/quantity BSR42/1
Manufacturer MIKUNIModel YXR66FW
EE.book Page 3 Friday, August 4, 2006 12:02 PM

10-4
Spark plug:
Type/manufacturer DPR8EA-9/NGK
Spark plug gap 0.8–0.9 mm (0.031–0.035 in)
Clutch type: Wet, centrifugal automatic
Transmission:
Primary reduction system V-belt
Secondary reduction system Shaft drive
Secondary reduction ratio 41/21 × 24/18 × 33/9 (9.544)
Transmission type V-belt automatic
Operation Right hand operation
Reverse gear 25/17 (1.471)
Sub transmission ratio low 35/17 (2.058)
high 28/19 (1.473)
Chassis:
Frame type Steel tube frame
Caster angle 5.0°
Trail 26.0 mm (1.02 in)
Tire:
Type Tubeless
Size front 25
× 8-12NHS
rear 25 × 10-12NHS Model YXR66FW
EE.book Page 4 Friday, August 4, 2006 12:02 PM

10-5
Brakes:
System Front and rear unified
Type front Dual disc brake
rear Single disc brake
Operation Foot operation
Suspension:
Front suspension Double wishbone
Rear suspension Double wishbone
Shock absorber:
Front shock absorber Coil spring/oil damper
Rear shock absorber Coil spring/oil damper
Wheel travel:
Front wheel travel 185 mm (7.3 in)
Rear wheel travel 185 mm (7.3 in)
Electrical:
Ignition system DC CDI
Generator system AC magneto
Battery type U1L-11
Battery capacity 12 V 28.0 Ah
Headlight type: Krypton bulbModel YXR66FW
EE.book Page 5 Friday, August 4, 2006 12:02 PM

10-6
Bulb voltage, wattage × quantity:
Headlight 12 V 30.0 W/30.0 W × 2
Tail/brake light 12 V 5.0 W/21.0 W × 2
Indicator lights:
Neutral indicator light LED
Reverse indicator light LED
Coolant temperature warning light LED
Parking brake indicator light LED
On-Command four-wheel-drive/differential gear
lock indicatorLCD
High-range indicator light LED
Low-range indicator light LED
On-Command differential gear lock indicator light LED
Specified fuses:
Main fuse 30.0 A
Headlight fuse 15.0 A
Ignition fuse 10.0 A
Auxiliary DC jack fuse 10.0 A
Four-wheel-drive motor fuse 3.0 A
Carburetor warmer fuse 10.0 A
Signaling system fuse 10.0 A
Backup fuse 10.0 AModel YXR66FW
EE.book Page 6 Friday, August 4, 2006 12:02 PM

10-7
FVU01050
CARACTÉRISTIQUES
Modèle YXR66FW
Dimensions :
Longueur totale 2.885 mm (113,6 in)
Largeur totale 1.385 mm (54,5 in)
Hauteur totale 1.853 mm (73,0 in)
Hauteur de siège 818 mm (32,2 in)
Empattement 1.910 mm (75,2 in)
Garde au sol 280mm (11,0 in)
Rayon de braquage minimal 3.900 mm (154 in)
Poids :
Avec huile et plein de carburant effectué506,0 kg (1.116 lb)
Pour l’Europe : 519,0 kg (1.144 lb)
Niveau de bruit et de vibrations :
Niveau de bruit (77/311/EEC) (Pour l’Europe) 81,2 dB (A)
Vibrations sur la selle (EN 1032, ISO 5008)
(Pour l’Europe) 0,5 m/s
2 maximum
Vibrations au volant (EN 1032, ISO 5008)
(Pour l’Europe) 2,5 m/s2 maximum
Moteur :
Type de moteur Refroidissement par liquide, 4 temps, simple arbre à cames
en tête (SACT)
Disposition de cylindre Monocylindre incliné vers l’avant
Cylindrée 660,0 cm3
Alésage × course 100,0 × 84,0 mm (3,94 × 3,31 in)
