2007 YAMAHA RHINO 660 Notices Demploi (in French)

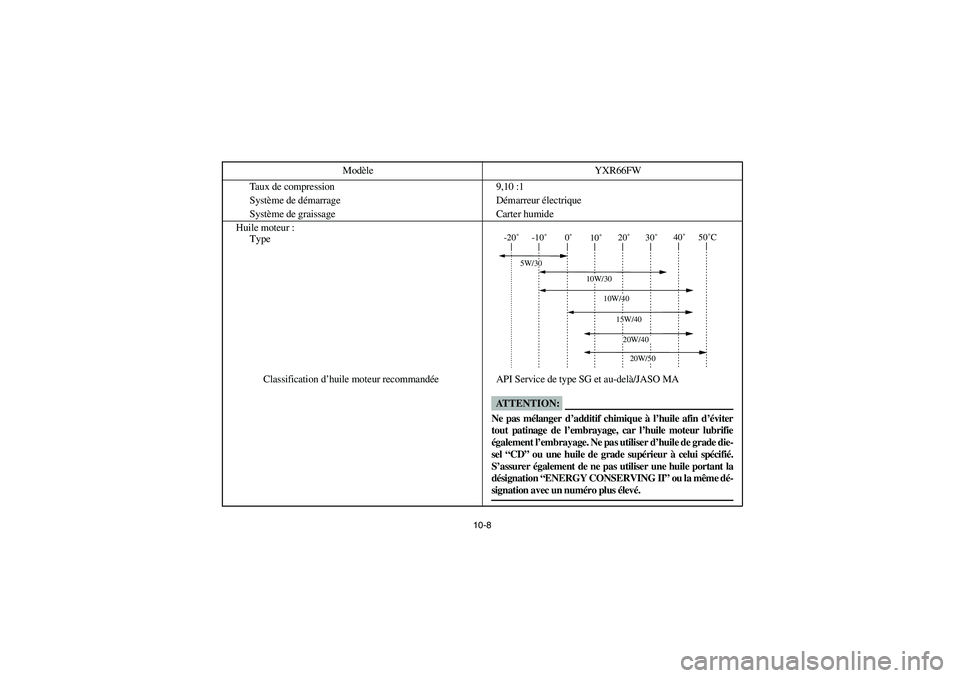

10-8
Taux de compression 9,10 :1
Système de démarrage Démarreur électrique
Système de graissage Carter humide
Huile moteur :
Type
Classification d’huile moteur recommandée API Service de type SG et au-delà/JASO MA Modèle YXR66FW
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATTENTION:
Ne pas mélanger d’additif chimique à l’huile afin d’éviter
tout patinage de l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser d’huile de grade die-
sel “CD” ou une huile de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile portant la
désignation “ENERGY CONSERVING II” ou la même dé-
signation avec un numéro plus élevé.
EE.book Page 8 Friday, August 4, 2006 12:02 PM

10-9
Quantité :
Sans remplacement de la cartouche du filtre à huile 1,90 L (1,67 Imp qt, 2,01 US qt)
Avec remplacement de la cartouche de filtre à huile 2,00 L (1,76 Imp qt, 2,11 US qt)
Huile de couple conique arrière :
Type Huile pour engrenages hypoïdes SAE80 API GL-4
Quantité 0,25 L (0,22 Imp qt, 0,26 US qt)
Huile de différentiel :
Type Huile pour engrenages hypoïdes SAE80 API GL-5
Quantité 0,32 L (0,28 Imp qt, 0,34 US qt)
Capacité du radiateur (circuit complet) : 2,50 L (2,20 Imp qt, 2,64 US qt)
Filtre à air :
MoteurÉlément de type humide
Conduit d’airÉlément de type sec
Carburant :
Type Essence sans plomb uniquement
Europe : essence ordinaire sans plomb uniquement d’un
indice d’octane recherche de 91 minimum
Capacité du réservoir de carburant 30,0 L (6,60 Imp gal, 7,93 US gal)
Carburateur :
Type/quantitéBSR42/1
Fabricant MIKUNI
Bougie :
Type/fabricant DPR8EA-9/NGK
Écartement des électrodes 0,8 à 0,9 mm (0,031 à 0,035 in) Modèle YXR66FW
EE.book Page 9 Friday, August 4, 2006 12:02 PM

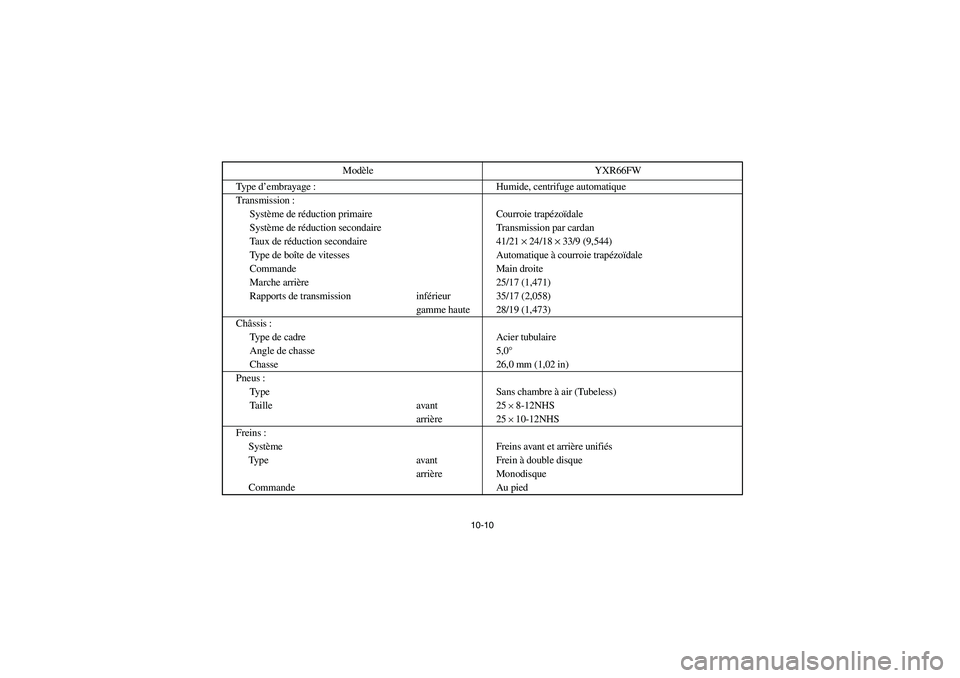

10-10
Type d’embrayage : Humide, centrifuge automatique
Transmission :
Système de réduction primaire Courroie trapézoïdale
Système de réduction secondaire Transmission par cardan
Taux de réduction secondaire 41/21 × 24/18 × 33/9 (9,544)
Type de boîte de vitesses Automatique à courroie trapézoïdale
Commande Main droite
Marche arrière 25/17 (1,471)
Rapports de transmission inférieur 35/17 (2,058)
gamme haute 28/19 (1,473)
Châssis :
Type de cadre Acier tubulaire
Angle de chasse 5,0°
Chasse 26,0 mm (1,02 in)
Pneus :
Type Sans chambre à air (Tubeless)
Taille avant 25
× 8-12NHS
arrière 25 × 10-12NHS
Freins :
Système Freins avant et arrière unifiés
Type avant Frein à double disque
arrière Monodisque
Commande Au piedModèle YXR66FW
EE.book Page 10 Friday, August 4, 2006 12:02 PM

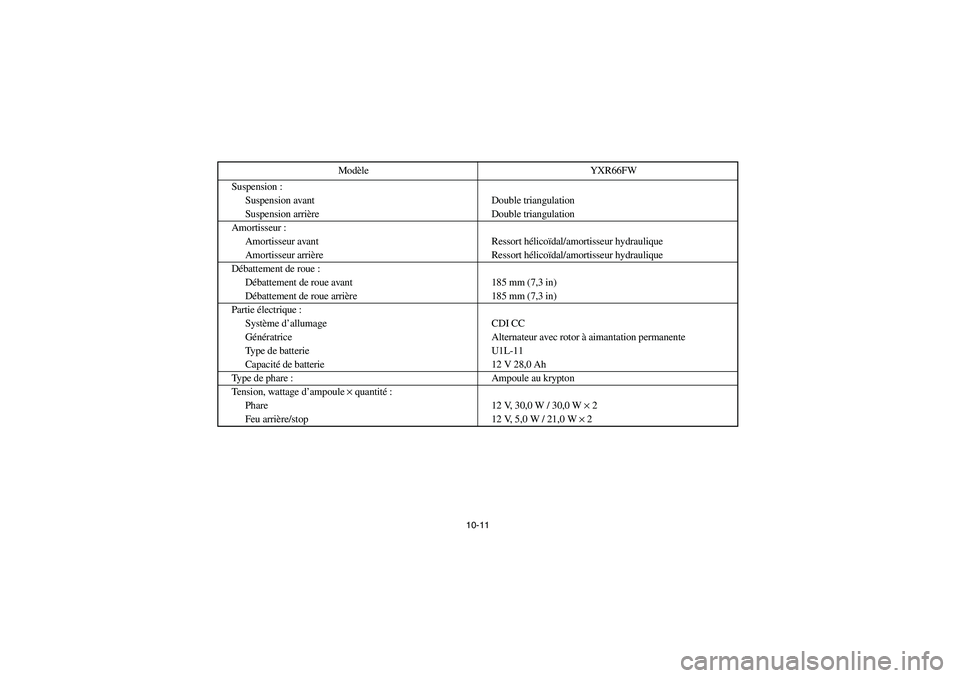

10-11
Suspension :
Suspension avant Double triangulation
Suspension arrière Double triangulation
Amortisseur :
Amortisseur avant Ressort hélicoïdal/amortisseur hydraulique
Amortisseur arrière Ressort hélicoïdal/amortisseur hydraulique
Débattement de roue :
Débattement de roue avant 185 mm (7,3 in)
Débattement de roue arrière 185 mm (7,3 in)
Partie électrique :
Système d’allumage CDI CC
Génératrice Alternateur avec rotor à aimantation permanente
Type de batterie U1L-11
Capacité de batterie 12 V 28,0 Ah
Type de phare : Ampoule au krypton
Tension, wattage d’ampoule × quantité :
Phare 12 V, 30,0 W / 30,0 W × 2
Feu arrière/stop 12 V, 5,0 W / 21,0 W × 2 Modèle YXR66FW
EE.book Page 11 Friday, August 4, 2006 12:02 PM

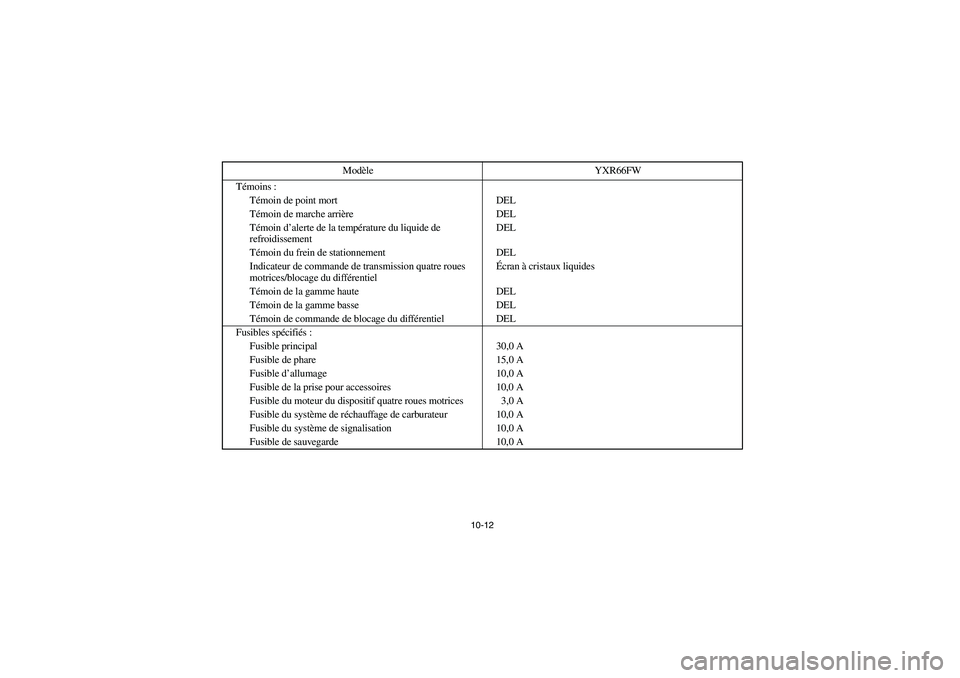

10-12
Témoins :
Témoin de point mort DEL
Témoin de marche arrière DEL
Témoin d’alerte de la température du liquide de
refroidissementDEL
Témoin du frein de stationnement DEL
Indicateur de commande de transmission quatre roues
motrices/blocage du différentielÉcran à cristaux liquides
Témoin de la gamme haute DEL
Témoin de la gamme basse DEL
Témoin de commande de blocage du différentiel DEL
Fusibles spécifiés :
Fusible principal 30,0 A
Fusible de phare 15,0 A
Fusible d’allumage 10,0 A
Fusible de la prise pour accessoires 10,0 A
Fusible du moteur du dispositif quatre roues motrices 3,0 A
Fusible du système de réchauffage de carburateur 10,0 A
Fusible du système de signalisation 10,0 A
Fusible de sauvegarde 10,0 AModèle YXR66FW
EE.book Page 12 Friday, August 4, 2006 12:02 PM

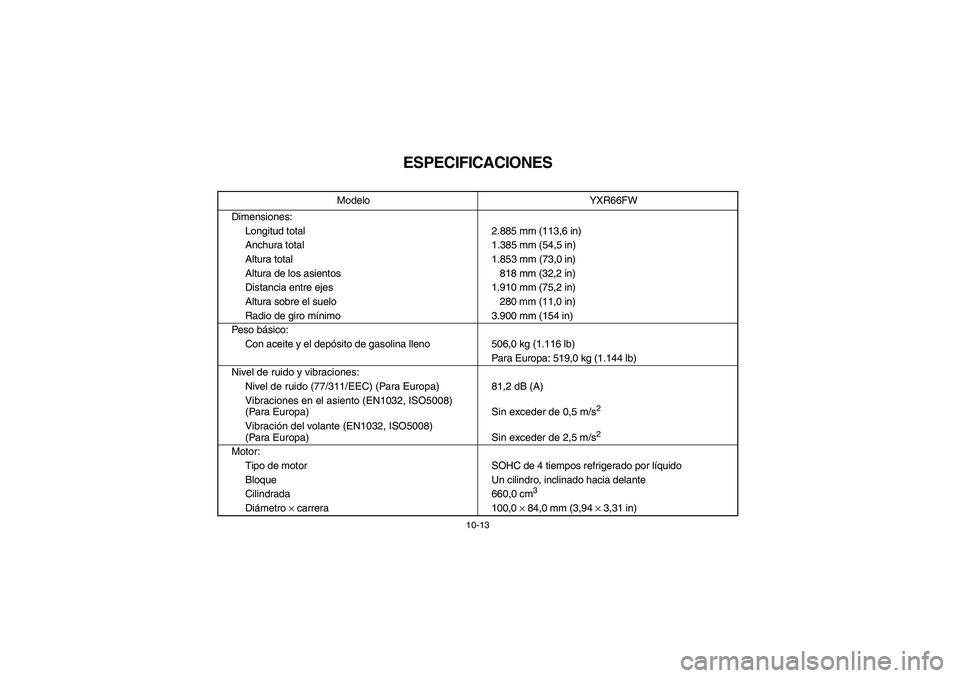

10-13
SVU01050
ESPECIFICACIONES
Modelo YXR66FW
Dimensiones:
Longitud total 2.885 mm (113,6 in)
Anchura total 1.385 mm (54,5 in)
Altura total 1.853 mm (73,0 in)
Altura de los asientos 818 mm (32,2 in)
Distancia entre ejes 1.910 mm (75,2 in)
Altura sobre el suelo 280 mm (11,0 in)
Radio de giro mínimo 3.900 mm (154 in)
Peso básico:
Con aceite y el depósito de gasolina lleno 506,0 kg (1.116 lb)
Para Europa: 519,0 kg (1.144 lb)
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC) (Para Europa) 81,2 dB (A)
Vibraciones en el asiento (EN1032, ISO5008)
(Para Europa) Sin exceder de 0,5 m/s
2
Vibración del volante (EN1032, ISO5008)
(Para Europa) Sin exceder de 2,5 m/s2
Motor:
Tipo de motor SOHC de 4 tiempos refrigerado por líquido
Bloque Un cilindro, inclinado hacia delante
Cilindrada 660,0 cm
3
Diámetro × carrera 100,0 × 84,0 mm (3,94 × 3,31 in)
EE.book Page 13 Friday, August 4, 2006 12:02 PM

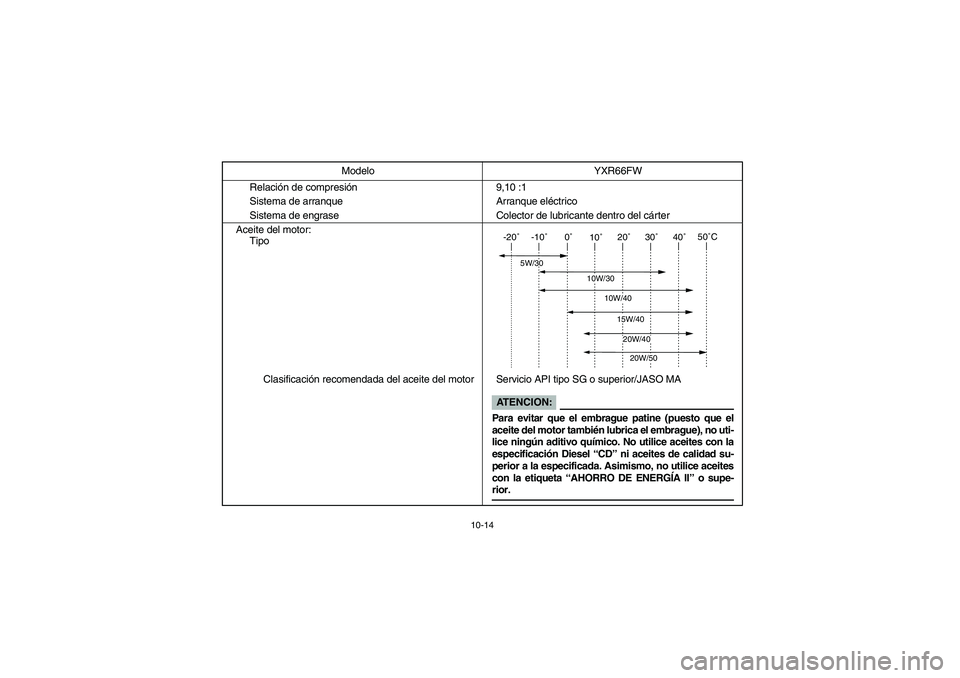

10-14
Relación de compresión 9,10 :1
Sistema de arranque Arranque eléctrico
Sistema de engrase Colector de lubricante dentro del cárter
Aceite del motor:
Tipo
Clasificación recomendada del aceite del motor Servicio API tipo SG o superior/JASO MAModelo YXR66FW
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no uti-
lice ningún aditivo químico. No utilice aceites con la
especificación Diesel “CD” ni aceites de calidad su-
perior a la especificada. Asimismo, no utilice aceites
con la etiqueta “AHORRO DE ENERGÍA II” o supe-
rior.
EE.book Page 14 Friday, August 4, 2006 12:02 PM

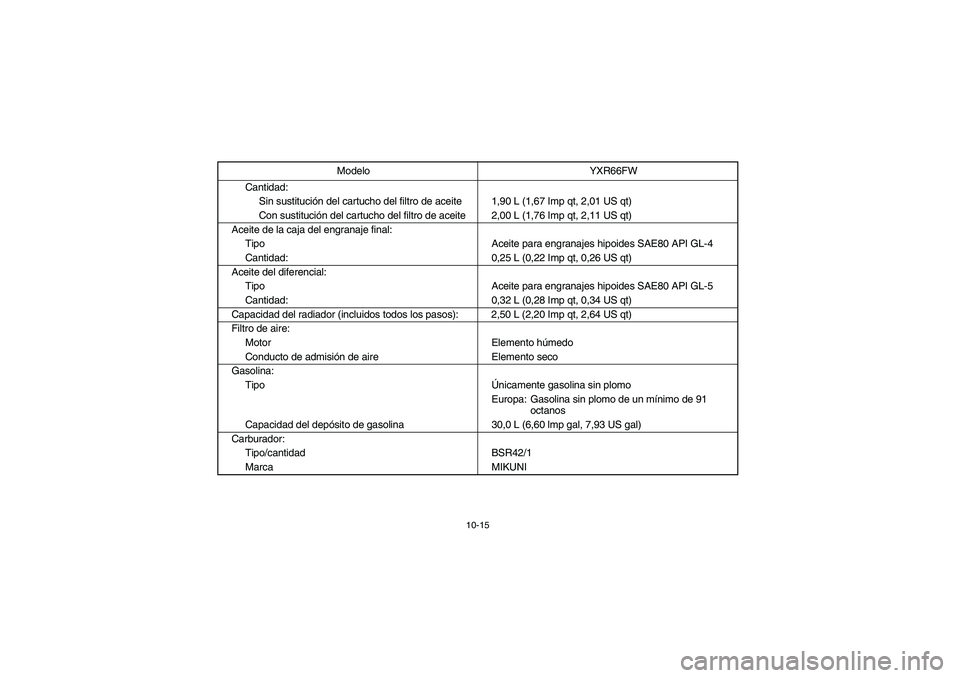

10-15
Cantidad:
Sin sustitución del cartucho del filtro de aceite 1,90 L (1,67 Imp qt, 2,01 US qt)
Con sustitución del cartucho del filtro de aceite 2,00 L (1,76 Imp qt, 2,11 US qt)
Aceite de la caja del engranaje final:
Tipo Aceite para engranajes hipoides SAE80 API GL-4
Cantidad: 0,25 L (0,22 Imp qt, 0,26 US qt)
Aceite del diferencial:
Tipo Aceite para engranajes hipoides SAE80 API GL-5
Cantidad: 0,32 L (0,28 Imp qt, 0,34 US qt)
Capacidad del radiador (incluidos todos los pasos): 2,50 L (2,20 Imp qt, 2,64 US qt)
Filtro de aire:
Motor Elemento húmedo
Conducto de admisión de aire Elemento seco
Gasolina:
TipoÚnicamente gasolina sin plomo
Europa: Gasolina sin plomo de un mínimo de 91
octanos
Capacidad del depósito de gasolina 30,0 L (6,60 lmp gal, 7,93 US gal)
Carburador:
Tipo/cantidad BSR42/1
Marca MIKUNIModelo YXR66FW
EE.book Page 15 Friday, August 4, 2006 12:02 PM
