2007 MAZDA MODEL VERISA ベリーサ｜取扱説明書 (in Japanese)

Black plate (177,1)
踏切内で動けなくなった
とき
脱輪などで動けなくなったとき
踏切の非常ボタンを押します。
緊急を要するときは､発炎筒で列車に合
図します。
→178ページ「発炎筒」
付近の人に救援を求めます。
エンストで動けなくなったとき
エンジンをかけ直します。
エンジンがかからないときは､踏切の非
常ボタンを押します。
緊急を要するときは､発炎筒で列車に合
図します。
→178ページ「発炎筒」
付近の人に救援を求めます。
セレクトレバーをNにいれ､安全な場所ま
で押し出します。
177
VERISA_Ｄウ_初版177ページ
2014年7月30日08:36 AM
Form No.Ｄウ

Black plate (178,1)

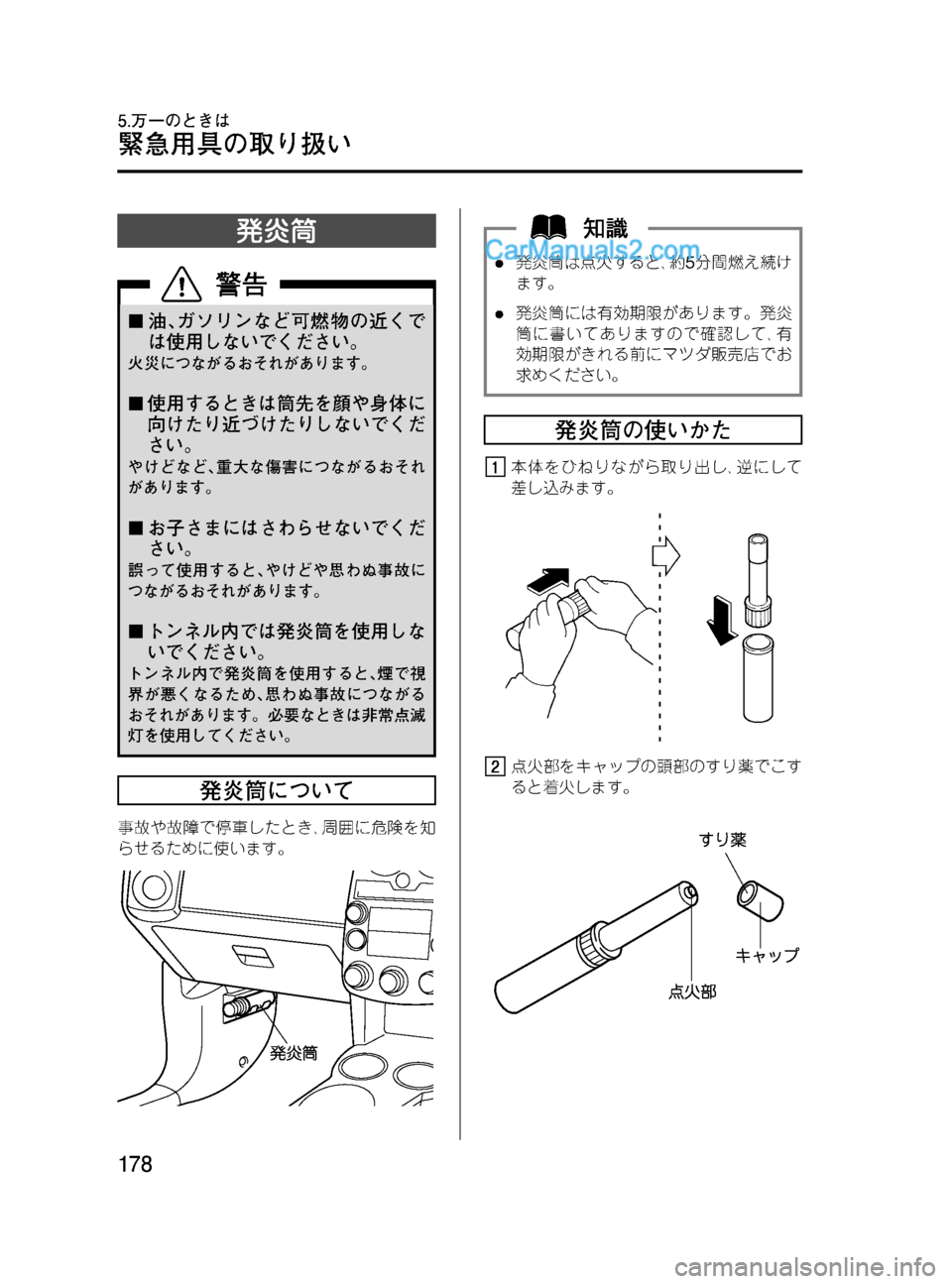

発炎筒
¢油､ガソリンなど可燃物の近くで
は使用しないでください。
火災につながるおそれがあります。
¢使用するときは筒先を顔や身体に
向けたり近づけたりしないでくだ
さい。
やけどなど､重大な傷害につながるおそれ
があります。
¢お子さまにはさわらせないでくだ
さい。
誤って使用すると､やけどや思わぬ事故に
つながるおそれがあります。
¢トンネル内では発炎筒を使用しな
いでください。
トンネル内で発炎筒を使用すると､煙で視
界が悪くなるため､思わぬ事故につながる
おそれがあります。必要なときは非常点滅
灯を使用してください。
発炎筒について
事故や故障で停車したとき､周囲に危険を知
らせるために使います。
l発炎筒は点火すると､約5分間燃え続け
ます。
l発炎筒には有効期限があります。発炎
筒に書いてありますので確認して､有
効期限がきれる前にマツダ販売店でお
求めください。
発炎筒の使いかた
本体をひねりながら取り出し､逆にして
差し込みます。
点火部をキャップの頭部のすり薬でこす
ると着火します。
178
VERISA_Ｄウ_初版178ページ
2014年7月30日08:36 AM
Form No.Ｄウ
緊急用具の取り扱い
5.万一のときは

Black plate (179,1)

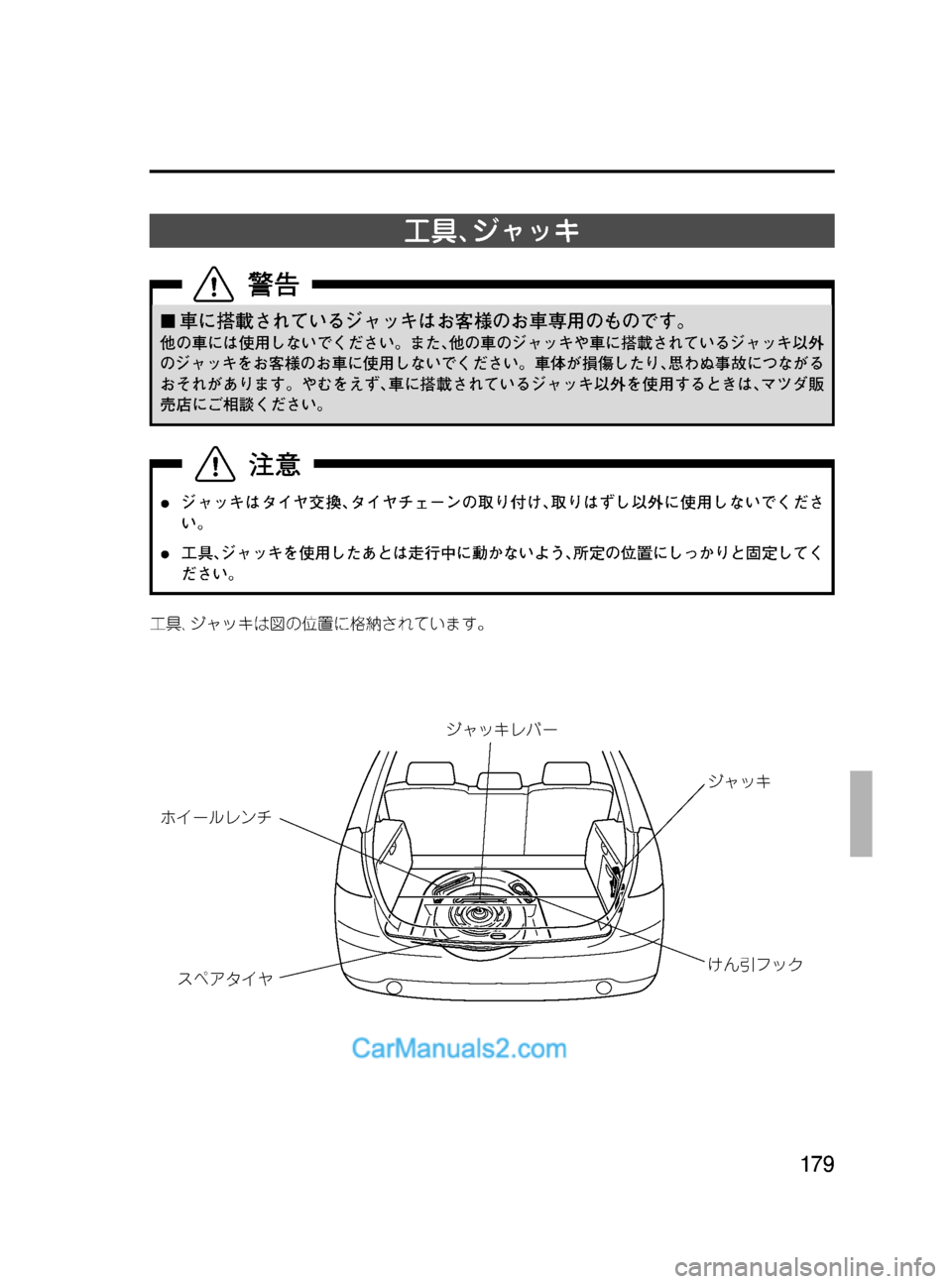

工具､ジャッキ
¢車に搭載されているジャッキはお客様のお車専用のものです。
他の車には使用しないでください。また､他の車のジャッキや車に搭載されているジャッキ以外
のジャッキをお客様のお車に使用しないでください。車体が損傷したり､思わぬ事故につながる
おそれがあります。やむをえず､車に搭載されているジャッキ以外を使用するときは､マツダ販
売店にご相談ください。
lジャッキはタイヤ交換､タイヤチェーンの取り付け､取りはずし以外に使用しないでくださ
い。
l工具､ジャッキを使用したあとは走行中に動かないよう､所定の位置にしっかりと固定してく
ださい。
工具､ジャッキは図の位置に格納されています。
No^_f4
,M2W+V6 _Co
+V6
Ì
179
VERISA_Ｄウ_初版179ページ
2014年7月30日08:36 AM
Form No.Ｄウ

Black plate (180,1)

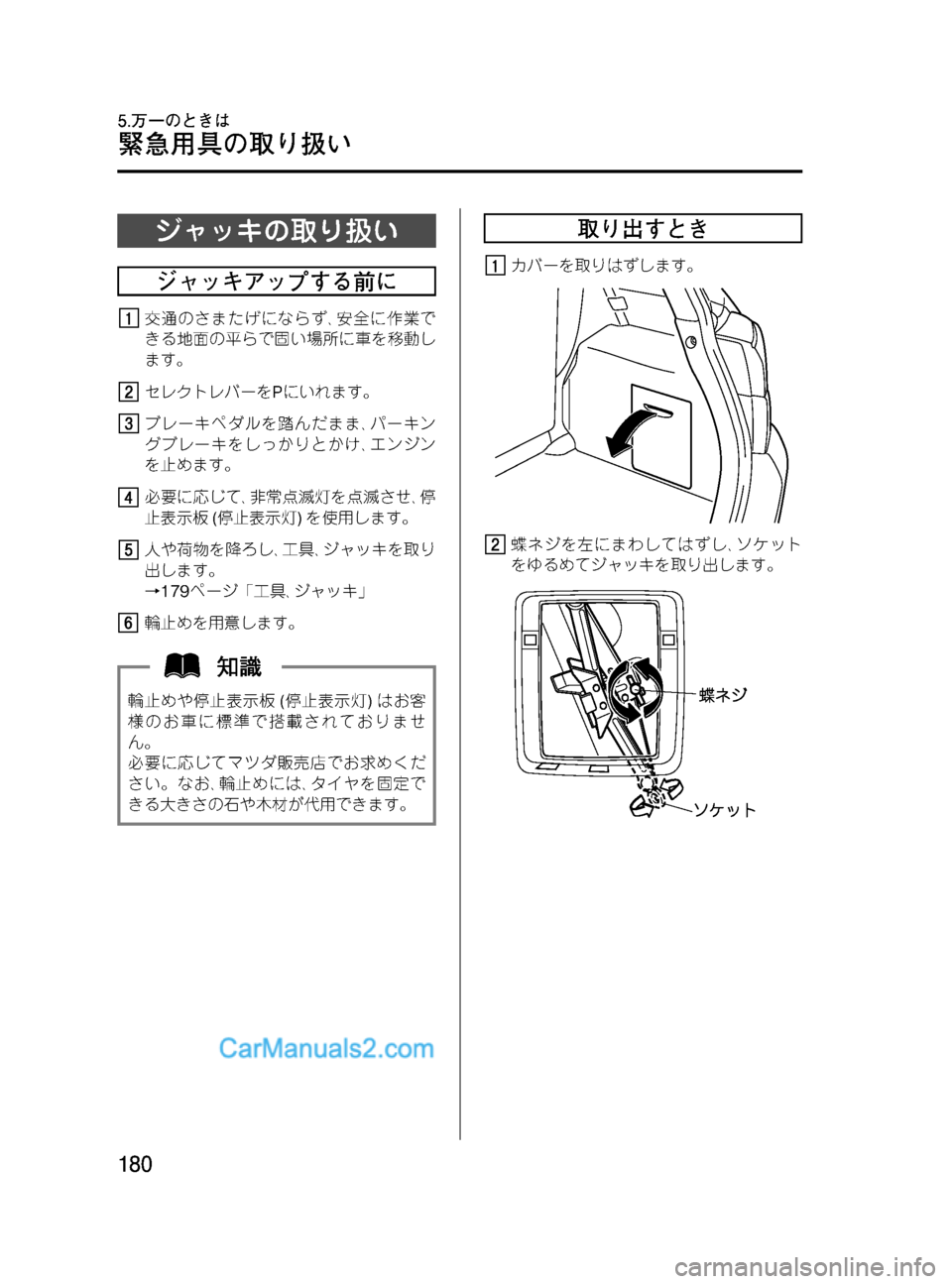

ジャッキの取り扱い
ジャッキアップする前に
交通のさまたげにならず､安全に作業で
きる地面の平らで固い場所に車を移動し
ます。
セレクトレバーをPにいれます。
ブレーキペダルを踏んだまま､パーキン
グブレーキをしっかりとかけ､エンジン
を止めます。
必要に応じて､非常点滅灯を点滅させ､停
止表示板(停止表示灯)を使用します。
人や荷物を降ろし､工具､ジャッキを取り
出します。
→179ページ「工具､ジャッキ」
輪止めを用意します。
輪止めや停止表示板(停止表示灯)はお客
様のお車に標準で搭載されておりませ
ん。
必要に応じてマツダ販売店でお求めくだ
さい。なお､輪止めには､タイヤを固定で
きる大きさの石や木材が代用できます。
取り出すとき
カバーを取りはずします。
蝶ネジを左にまわしてはずし､ソケット
をゆるめてジャッキを取り出します。
180
VERISA_Ｄウ_初版180ページ
2014年7月30日08:36 AM
Form No.Ｄウ
緊急用具の取り扱い
5.万一のときは

Black plate (181,1)

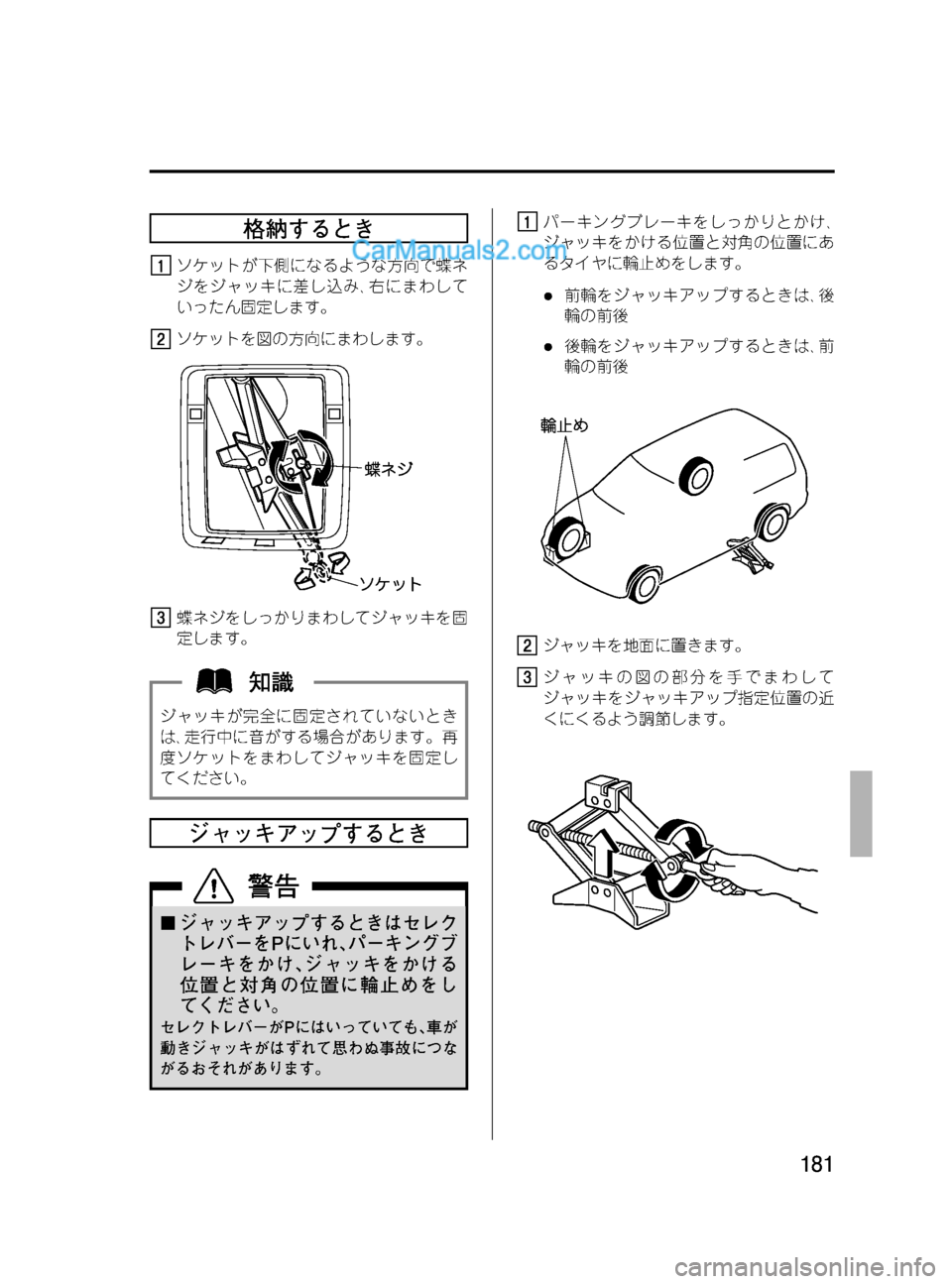

格納するとき
ソケットが下側になるような方向で蝶ネ
ジをジャッキに差し込み､右にまわして
いったん固定します。
ソケットを図の方向にまわします。
蝶ネジをしっかりまわしてジャッキを固
定します。
ジャッキが完全に固定されていないとき
は､走行中に音がする場合があります。再
度ソケットをまわしてジャッキを固定し
てください。
ジャッキアップするとき
¢ジャッキアップするときはセレク
トレバーをPにいれ､パーキングブ
レーキをかけ､ジャッキをかける
位置と対角の位置に輪止めをし
てください。
セレクトレバーがPにはいっていても､車が
動きジャッキがはずれて思わぬ事故につな
がるおそれがあります。
パーキングブレーキをしっかりとかけ､
ジャッキをかける位置と対角の位置にあ
るタイヤに輪止めをします。
l前輪をジャッキアップするときは､後
輪の前後
l後輪をジャッキアップするときは､前
輪の前後
ジャッキを地面に置きます。
ジャッキの図の部分を手でまわして
ジャッキをジャッキアップ指定位置の近
くにくるよう調節します。
181
VERISA_Ｄウ_初版181ページ
2014年7月30日08:36 AM
Form No.Ｄウ

Black plate (182,1)

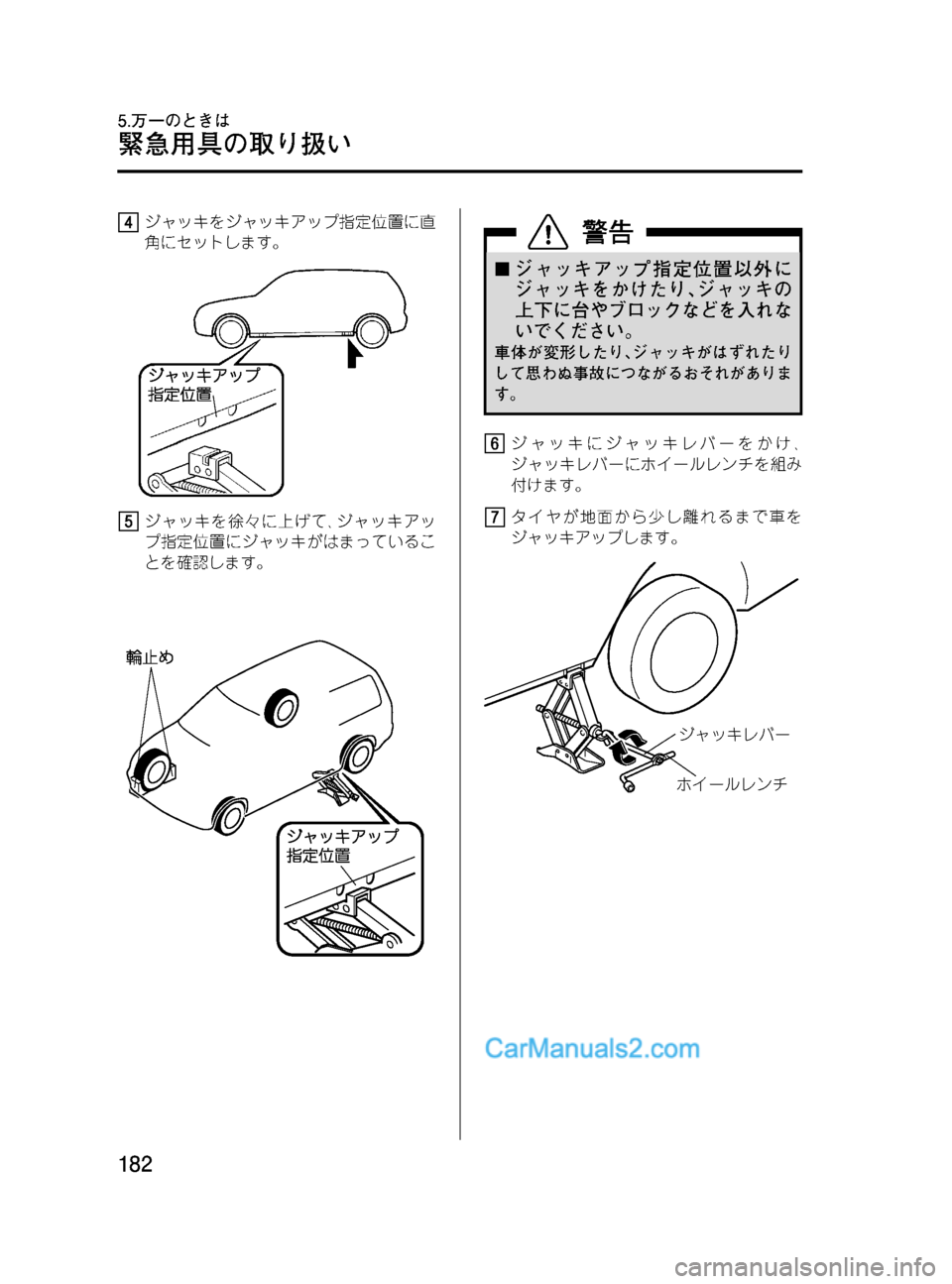

ジャッキをジャッキアップ指定位置に直
角にセットします。
ジャッキを徐々に上げて､ジャッキアッ
プ指定位置にジャッキがはまっているこ
とを確認します。
¢ジャッキアップ指定位置以外に
ジャッキをかけたり､ジャッキの
上下に台やブロックなどを入れな
いでください。
車体が変形したり､ジャッキがはずれたり
して思わぬ事故につながるおそれがありま
す。
ジャッキにジャッキレバーをかけ､
ジャッキレバーにホイールレンチを組み
付けます。
タイヤが地面から少し離れるまで車を
ジャッキアップします。
No^_f4
+V6 _Co
182
VERISA_Ｄウ_初版182ページ
2014年7月30日08:36 AM
Form No.Ｄウ
緊急用具の取り扱い
5.万一のときは

Black plate (183,1)

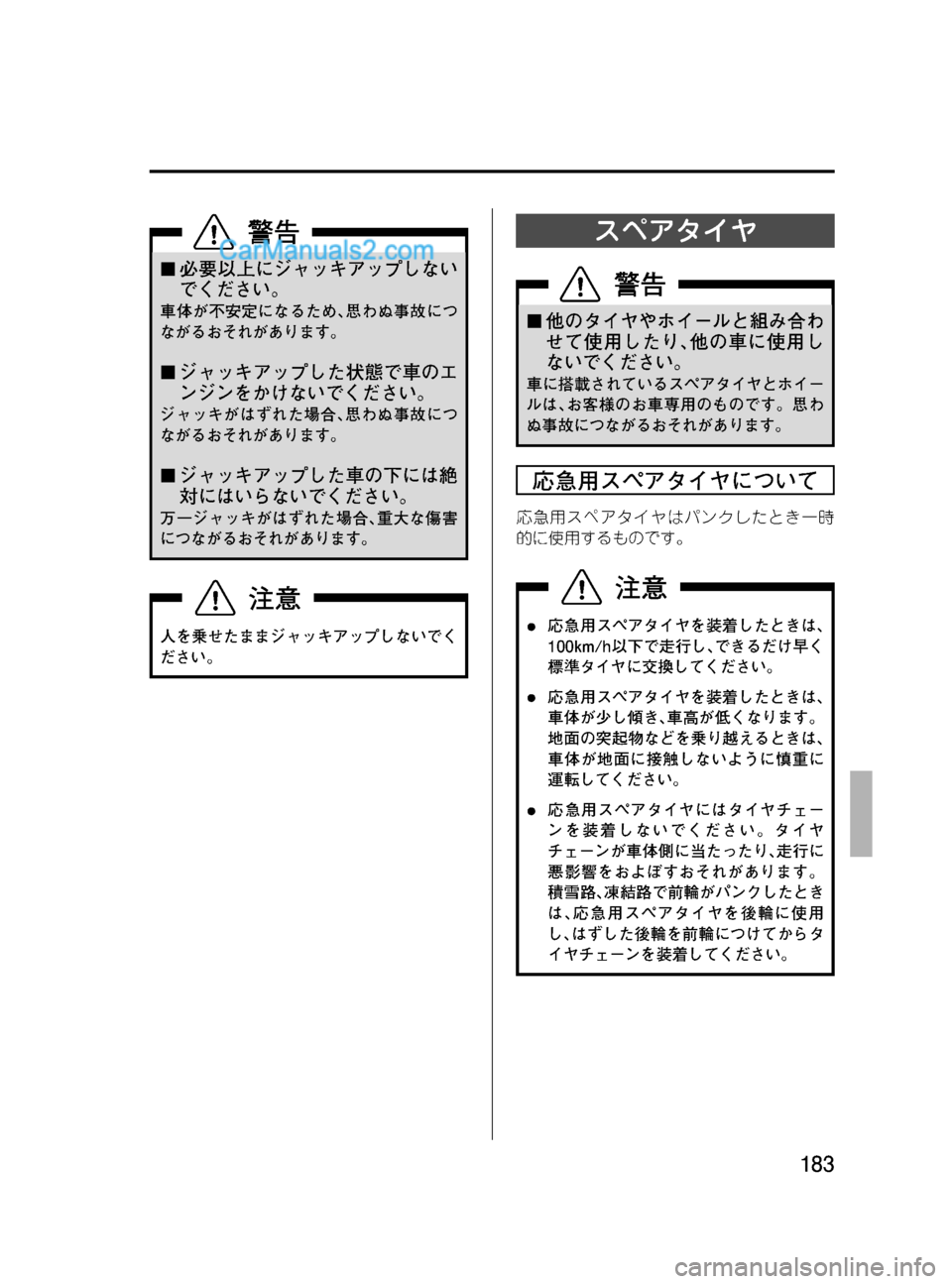

¢必要以上にジャッキアップしない
でください。
車体が不安定になるため､思わぬ事故につ
ながるおそれがあります。
¢ジャッキアップした状態で車のエ
ンジンをかけないでください。
ジャッキがはずれた場合､思わぬ事故につ
ながるおそれがあります。
¢ジャッキアップした車の下には絶
対にはいらないでください。
万一ジャッキがはずれた場合､重大な傷害
につながるおそれがあります。
人を乗せたままジャッキアップしないでく
ださい。
スペアタイヤ
¢他のタイヤやホイールと組み合わ
せて使用したり､他の車に使用し
ないでください。
車に搭載されているスペアタイヤとホイー
ルは､お客様のお車専用のものです。思わ
ぬ事故につながるおそれがあります。
応急用スペアタイヤについて
応急用スペアタイヤはパンクしたとき一時
的に使用するものです。
l応急用スペアタイヤを装着したときは､
100km/h以下で走行し､できるだけ早く
標準タイヤに交換してください。
l応急用スペアタイヤを装着したときは､
車体が少し傾き､車高が低くなります。
地面の突起物などを乗り越えるときは､
車体が地面に接触しないように慎重に
運転してください。
l応急用スペアタイヤにはタイヤチェー
ンを装着しないでください。タイヤ
チェーンが車体側に当たったり､走行に
悪影響をおよぼすおそれがあります。
積雪路､凍結路で前輪がパンクしたとき
は､応急用スペアタイヤを後輪に使用
し､はずした後輪を前輪につけてからタ
イヤチェーンを装着してください。
183
VERISA_Ｄウ_初版183ページ
2014年7月30日08:36 AM
Form No.Ｄウ

Black plate (184,1)
l応急用スペアタイヤの空気圧を定期的
に点検してください。
適正空気圧は420kPa (4.2kgf/cm
2)で
す。
l摩耗限界表示(ウェアインジケーター)
が表れたら､タイヤを交換してくださ
い。
→211ページ「タイヤの点検」
l応急用スペアタイヤに標準タイヤのホ
イールキャップは取り付けできませ
ん。
取り出すとき
フレキシブルボード､トランクマット､リ
アパッケージトレイを取りはずします。
リアパッケージトレイからホイールレン
チを取りはずします。
ホイールレンチを使って固定ボルトをは
ずし､スペアタイヤを取り出します。
格納するとき
取り出すときと逆の手順で格納します。
タイヤが確実に固定されていることを確認
してください。
184
VERISA_Ｄウ_初版184ページ
2014年7月30日08:36 AM
Form No.Ｄウ
緊急用具の取り扱い
5.万一のときは
