Black plate (73,1)
サイド/カーテンエアバッグが作動しないとき
次のようなときには作動しません。
エアバッグ警告灯/
プリテンショナー警告灯
点灯するとき
l電源ポジションをONにすると点灯し､し
ばらくすると消灯します。
l次のようなときはシステムの異常が考え
られます。マツダ販売店で点検を受けて
ください。
l電源ポジションをONにしても点灯し
ないとき。
l点灯し続けるとき。
点滅するとき
点滅し続けるときはシステムの異常が考え
られます。マツダ販売店で点検を受けてく
ださい。
¢エアバッグ警告灯/プリテンショ
ナー警告灯が点灯または点滅し
たまま走行しないでください。
衝突したときにエアバッグまたはプリテン
ショナー機構が正常に作動せず､重大な傷
害につながるおそれがあります。マツダ販
売店で点検を受けてください。
73
VERISA_Ｄウ_初版73ページ
2014年7月30日08:36 AM
Form No.Ｄウ

Black plate (74,1)

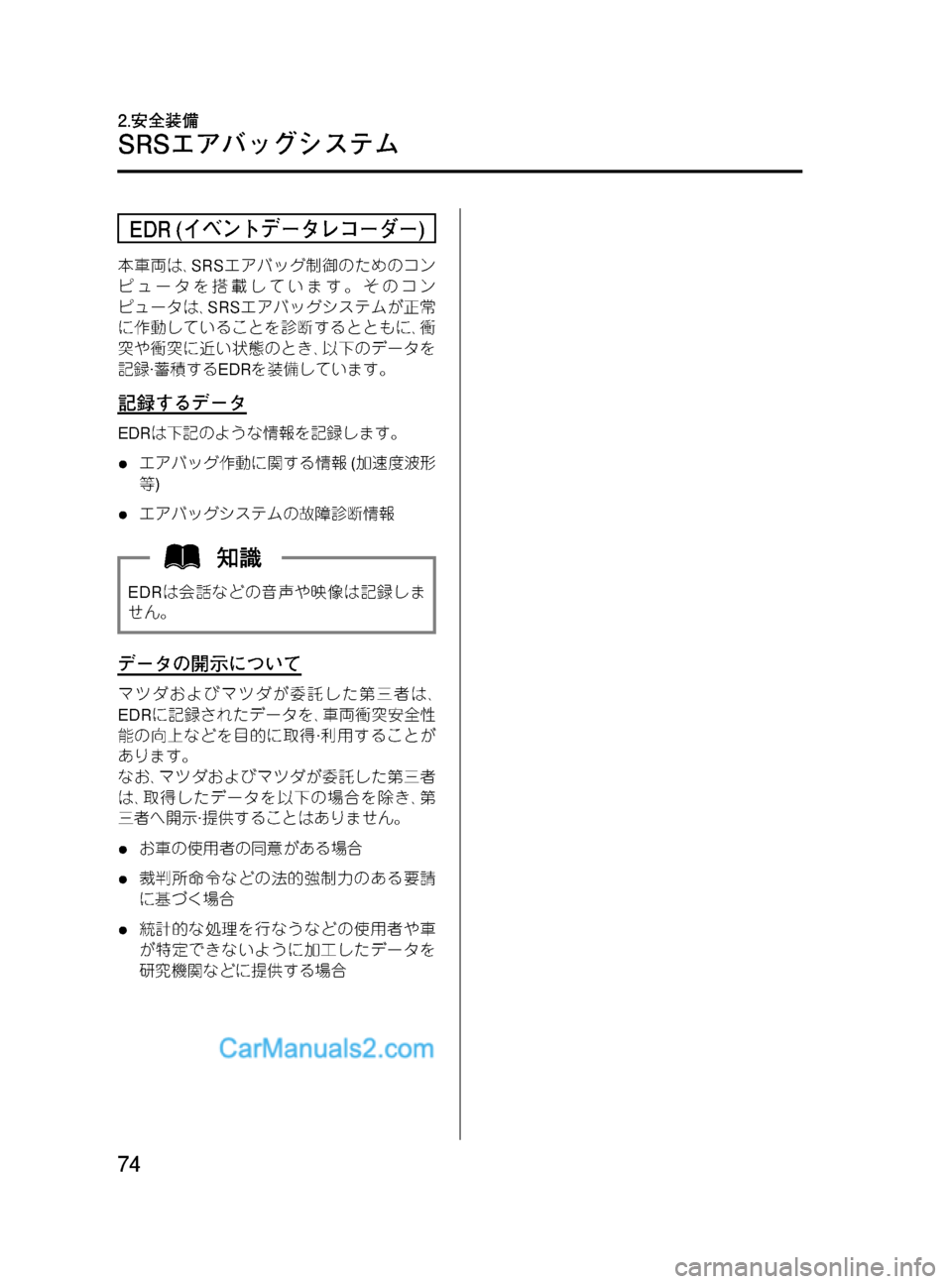

EDR (イベントデータレコーダー)
本車両は､SRSエアバッグ制御のためのコン
ピュータを搭載しています。そのコン
ピュータは､SRSエアバッグシステムが正常
に作動していることを診断するとともに､衝
突や衝突に近い状態のとき､以下のデータを
記録·蓄積するEDRを装備しています。
記録するデータ
EDRは下記のような情報を記録します。
lエアバッグ作動に関する情報(加速度波形
等)
lエアバッグシステムの故障診断情報
EDRは会話などの音声や映像は記録しま
せん。
データの開示について
マツダおよびマツダが委託した第三者は､
EDRに記録されたデータを､車両衝突安全性
能の向上などを目的に取得·利用することが
あります。
なお､マツダおよびマツダが委託した第三者
は､取得したデータを以下の場合を除き､第
三者へ開示·提供することはありません。
lお車の使用者の同意がある場合
l裁判所命令などの法的強制力のある要請
に基づく場合
l統計的な処理を行なうなどの使用者や車
が特定できないように加工したデータを
研究機関などに提供する場合
74
VERISA_Ｄウ_初版74ページ
2014年7月30日08:36 AM
Form No.Ｄウ
SRSエアバッグシステム
2.安全装備

Black plate (75,1)

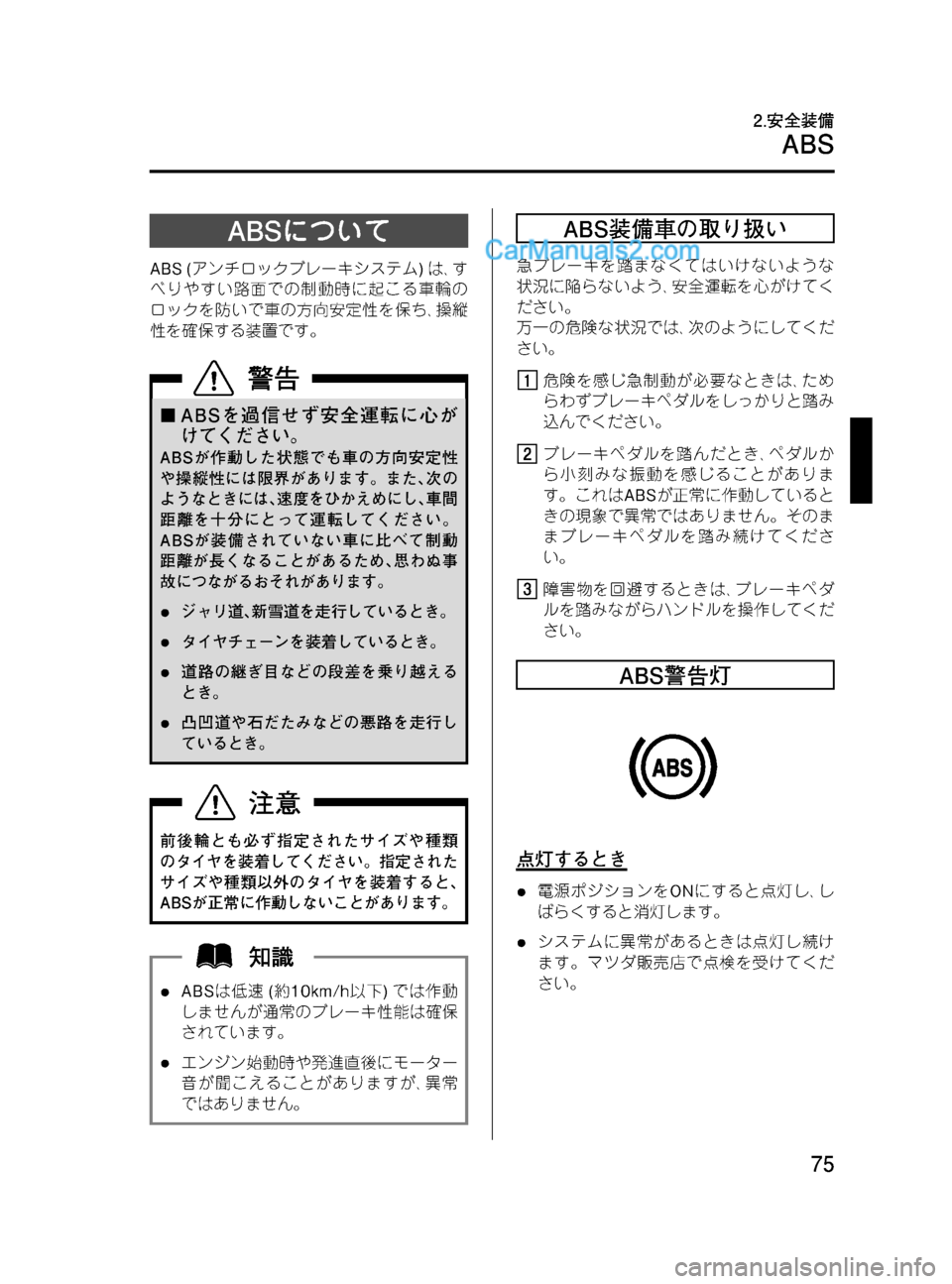

ABSについて
ABS (アンチロックブレーキシステム)は､す
べりやすい路面での制動時に起こる車輪の
ロックを防いで車の方向安定性を保ち､操縦
性を確保する装置です。
¢ABSを過信せず安全運転に心が
けてください。
ABSが作動した状態でも車の方向安定性
や操縦性には限界があります。また､次の
ようなときには､速度をひかえめにし､車間
距離を十分にとって運転してください。
ABSが装備されていない車に比べて制動
距離が長くなることがあるため､思わぬ事
故につながるおそれがあります。
lジャリ道､新雪道を走行しているとき。
lタイヤチェーンを装着しているとき。
l道路の継ぎ目などの段差を乗り越える
とき。
l凸凹道や石だたみなどの悪路を走行し
ているとき。
前後輪とも必ず指定されたサイズや種類
のタイヤを装着してください。指定された
サイズや種類以外のタイヤを装着すると､
ABSが正常に作動しないことがあります。
lABSは低速(約10km/h以下)では作動
しませんが通常のブレーキ性能は確保
されています。
lエンジン始動時や発進直後にモーター
音が聞こえることがありますが､異常
ではありません。
ABS装備車の取り扱い
急ブレーキを踏まなくてはいけないような
状況に陥らないよう､安全運転を心がけてく
ださい。
万一の危険な状況では､次のようにしてくだ
さい。
危険を感じ急制動が必要なときは､ため
らわずブレーキペダルをしっかりと踏み
込んでください。
ブレーキペダルを踏んだとき､ペダルか
ら小刻みな振動を感じることがありま
す。これはABSが正常に作動していると
きの現象で異常ではありません。そのま
まブレーキペダルを踏み続けてくださ
い。
障害物を回避するときは､ブレーキペダ
ルを踏みながらハンドルを操作してくだ
さい。
ABS警告灯
点灯するとき
l電源ポジションをONにすると点灯し､し
ばらくすると消灯します。
lシステムに異常があるときは点灯し続け
ます。マツダ販売店で点検を受けてくだ
さい。
75
VERISA_Ｄウ_初版75ページ
2014年7月30日08:36 AM
Form No.Ｄウ
ABS
2.安全装備

Black plate (76,1)
¢ブレーキ警告灯とABS警告灯が
同時に点灯したときは､ただちに
安全な場所に停車し､マツダ販売
店に連絡してください。
急制動時に後輪が通常より早くロックし
やすくなり､思わぬ事故につながるおそれ
があります。
lABS警告灯が点灯しているときは､
ABSが作動しないため､急制動時やす
べりやすい路面での制動時には､車輪
がロックすることがあります。
lABS警告灯が点灯しているときは､
ABSは作動しませんが､通常のブレー
キ性能は確保されています。
76
VERISA_Ｄウ_初版76ページ
2014年7月30日08:36 AM
Form No.Ｄウ
ABS
2.安全装備

Black plate (77,1)
TCSについて
TCS (トラクションコントロールシステム)
は､水にぬれた路面や雪道などのすべりやす
い路面での発進や旋回加速時に起こる駆動
輪の空転を防ぎ､適切な駆動力と操縦性を確
保する装置です。
¢TCSを過信せず安全運転に心が
けてください。
TCSが作動した状態でも駆動力の確保や
車の操縦性には限界があり､無理な運転は
思わぬ事故につながるおそれがあります。
lエンジン回転が高いときにTCSが作動
すると､エンジン回転の変動や車体の
振動を感じることがありますが､異常
ではありません。
lTCSを解除するときは､DSC OFFス
イッチを押して解除してください。
→79ページ「DSC OFFスイッチ」
TCS/DSC作動表示灯
点灯するとき
l電源ポジションをONにすると点灯し､し
ばらくすると消灯します。
l次のようなときはシステムの異常が考え
られます。
マツダ販売店で点検を受けてください。
l電源ポジションをONにしても点灯し
ないとき､または点灯したままのと
き。
l走行中に点灯したとき。
点滅するとき
走行中にTCSまたはDSCが作動すると点滅
します。
77
VERISA_Ｄウ_初版77ページ
2014年7月30日08:36 AM
Form No.Ｄウ
トラクションコントロールシステム(TCS)
2.安全装備

Black plate (78,1)

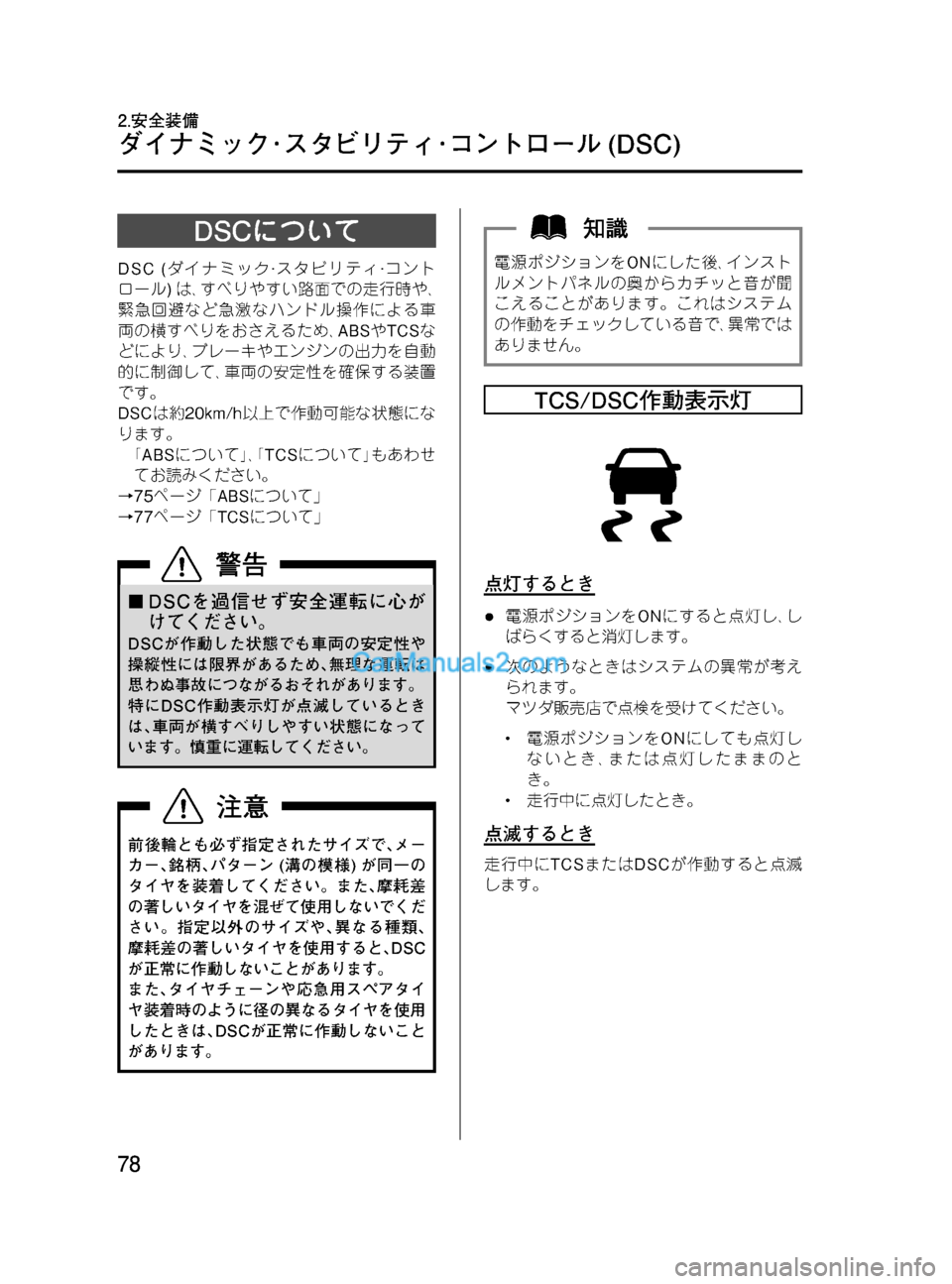

DSCについて
DSC (ダイナミック·スタビリティ·コント
ロール)は､すべりやすい路面での走行時や､
緊急回避など急激なハンドル操作による車
両の横すべりをおさえるため､ABSやTCSな
どにより､ブレーキやエンジンの出力を自動
的に制御して､車両の安定性を確保する装置
です。
DSCは約20km/h以上で作動可能な状態にな
ります。
｢ABSについて｣､｢TCSについて｣もあわせ
てお読みください。
→75ページ「ABSについて」
→77ページ「TCS
について」
¢DSCを過信せず安全運転に心が
けてください。
DSCが作動した状態でも車両の安定性や
操縦性には限界があるため､無理な運転は
思わぬ事故につながるおそれがあります。
特にDSC作動表示灯が点滅しているとき
は､車両が横すべりしやすい状態になって
います。慎重に運転してください。
前後輪とも必ず指定されたサイズで､メー
カー､銘柄､パターン(溝の模様)が同一の
タイヤを装着してください。また､摩耗差
の著しいタイヤを混ぜて使用しないでくだ
さい。指定以外のサイズや､異なる種類､
摩耗差の著しいタイヤを使用すると､DSC
が正常に作動しないことがあります。
また､タイヤチェーンや応急用スペアタイ
ヤ装着時のように径の異なるタイヤを使用
したときは､DSCが正常に作動しないこと
があります。
電源ポジションをONにした後､インスト
ルメントパネルの奥からカチッと音が聞
こえることがあります。これはシステム
の作動をチェックしている音で､異常では
ありません。
TCS/DSC作動表示灯
点灯するとき
l電源ポジションをONにすると点灯し､し
ばらくすると消灯します。
l次のようなときはシステムの異常が考え
られます。
マツダ販売店で点検を受けてください。
l電源ポジションをONにしても点灯し
ないとき､または点灯したままのと
き。
l走行中に点灯したとき。
点滅するとき
走行中にTCSまたはDSCが作動すると点滅
します。
78
VERISA_Ｄウ_初版78ページ
2014年7月30日08:36 AM
Form No.Ｄウ
ダイナミック･スタビリティ･コントロール(DSC)
2.安全装備

Black plate (79,1)

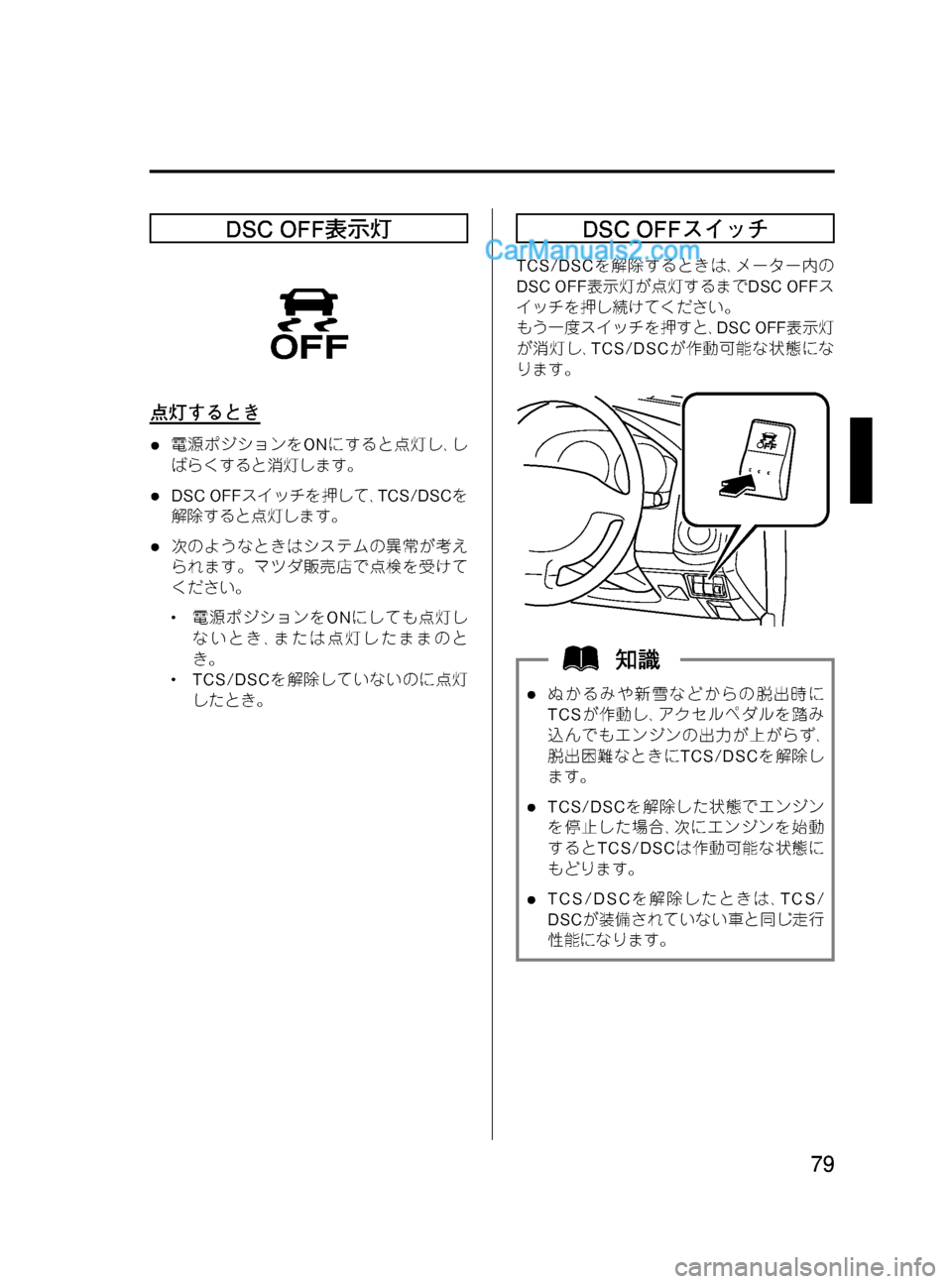

DSC OFF表示灯
点灯するとき
l電源ポジションをONにすると点灯し､し
ばらくすると消灯します。
lDSC OFFスイッチを押して､TCS/DSCを
解除すると点灯します。
l次のようなときはシステムの異常が考え
られます。マツダ販売店で点検を受けて
ください。
l電源ポジションをONにしても点灯し
ないとき､または点灯したままのと
き。
lTCS/DSCを解除していないのに点灯
したとき。
DSC OFFスイッチ
TCS/DSCを解除するときは､メーター内の
DSC OFF表示灯が点灯するまでDSC OFFス
イッチを押し続けてください。
もう一度スイッチを押すと､DSC OFF表示灯
が消灯し､TCS/DSCが作動可能な状態にな
ります。
lぬかるみや新雪などからの脱出時に
TCSが作動し､アクセルペダルを踏み
込んでもエンジンの出力が上がらず､
脱出困難なときにTCS/DSCを解除し
ます。
lTCS/DSCを解除した状態でエンジン
を停止した場合､次にエンジンを始動
するとTCS/DSCは作動可能な状態に
もどります。
lTCS/DSCを解除したときは､TCS/
DSCが装備されていない車と同じ走行
性能になります。
79
VERISA_Ｄウ_初版79ページ
2014年7月30日08:36 AM
Form No.Ｄウ

Black plate (80,1)
80
VERISA_Ｄウ_初版80ページ
2014年7月30日08:36 AM
Form No.Ｄウ

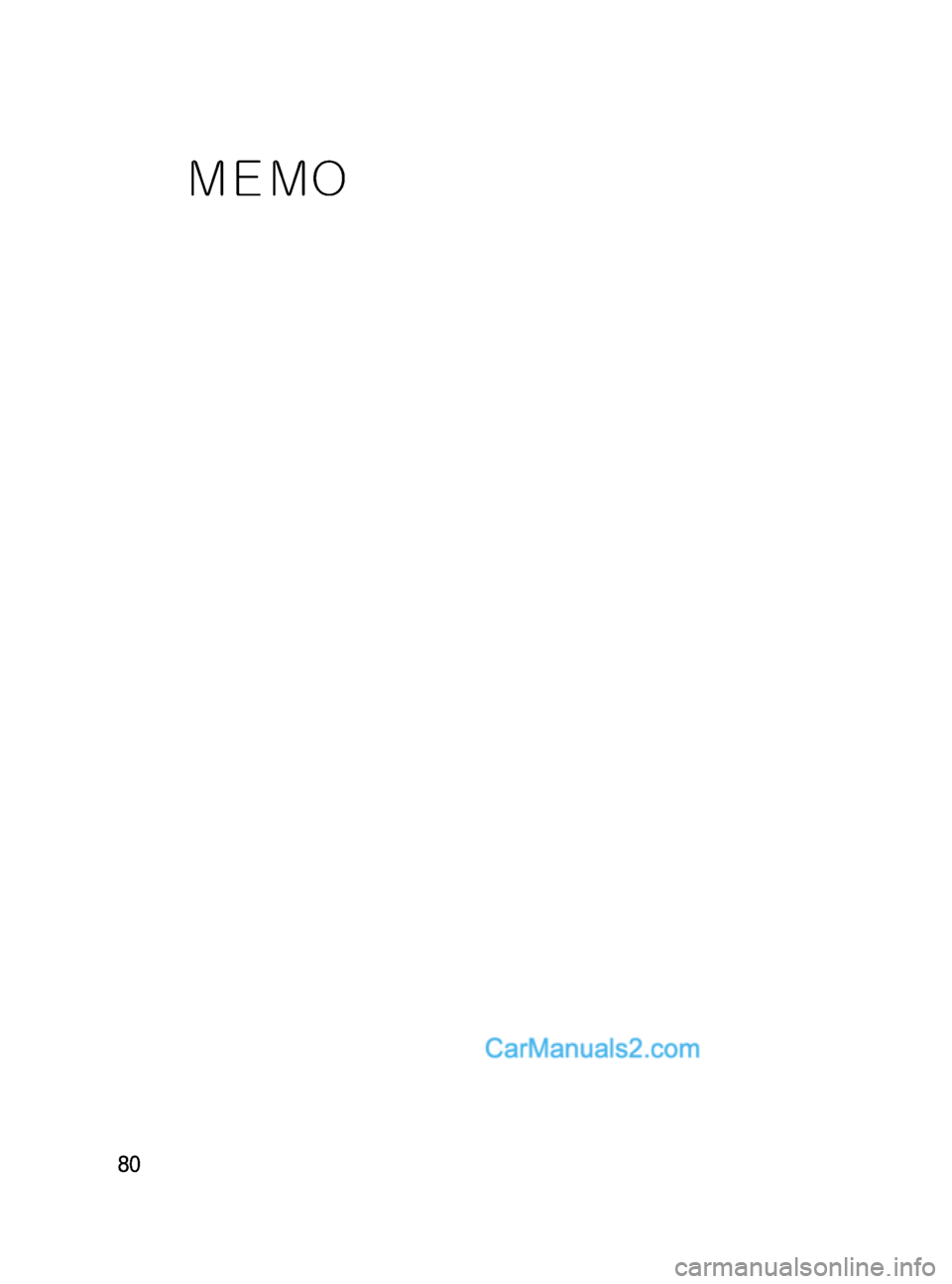

ＭＥＭＯ
