2007 MAZDA MODEL VERISA ベリーサ｜取扱説明書 (in Japanese)

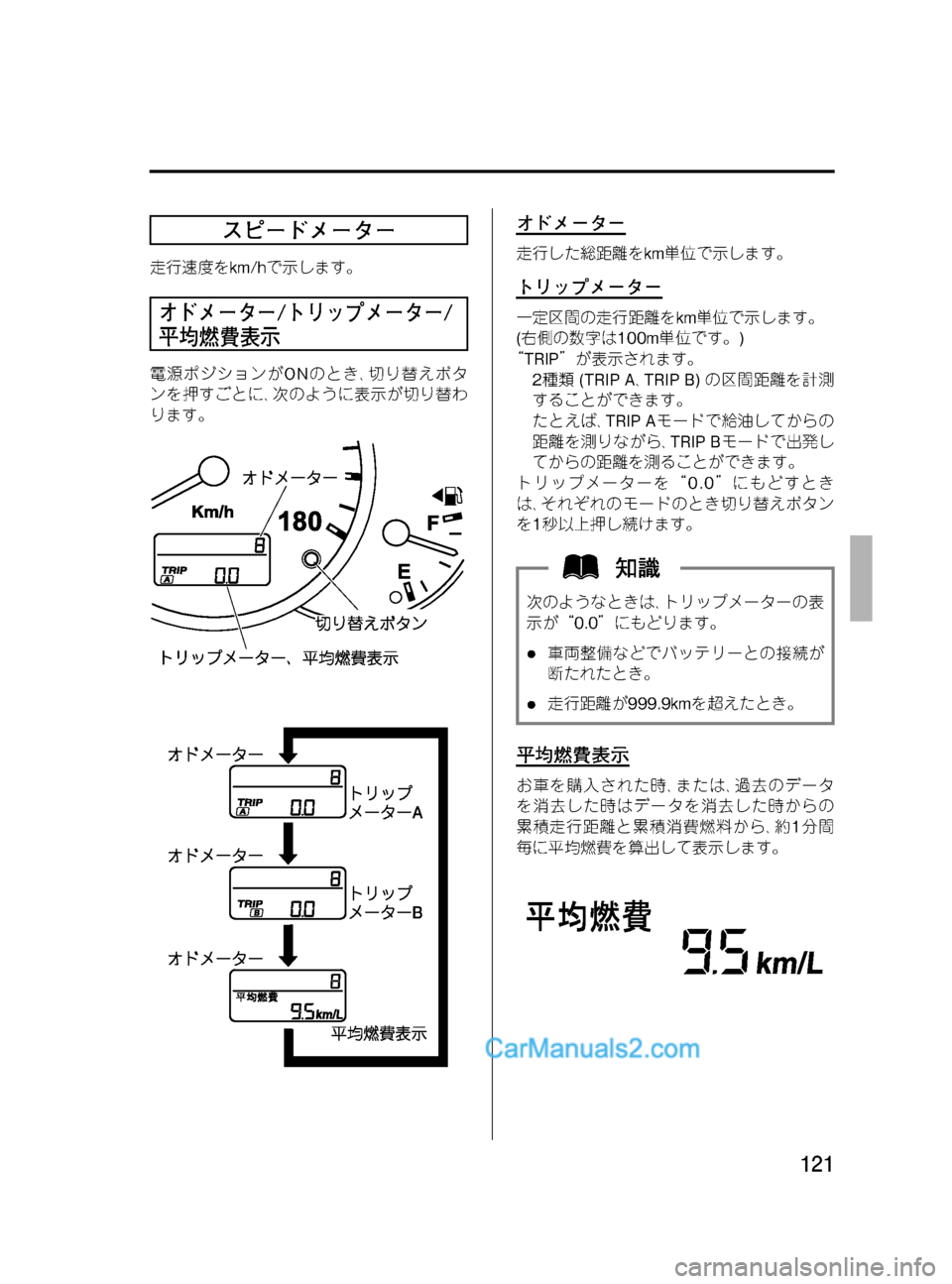

Black plate (121,1)
スピードメーター
走行速度をkm/hで示します。
オドメーター/トリップメーター/
平均燃費表示
電源ポジションがONのとき､切り替えボタ
ンを押すごとに､次のように表示が切り替わ
ります。
オドメーター
走行した総距離をkm単位で示します。
トリップメーター
一定区間の走行距離をkm単位で示します。
(右側の数字は100m単位です。)
“TRIP”が表示されます。
2種類(TRIP A､TRIP B)の区間距離を計測
することができます。
たとえば､TRIP Aモードで給油してからの
距離を測りながら､TRIP Bモードで出発し
てからの距離を測ることができます。
トリップメーターを“0.0”にもどすとき
は､それぞれのモードのとき切り替えボタン
を1秒以上押し続けます。
次のようなときは､トリップメーターの表
示が“0.0”にもどります。
l車両整備などでバッテリーとの接続が
断たれたとき。
l走行距離が999.9kmを超えたとき。
平均燃費表示
お車を購入された時､または､過去のデータ
を消去した時はデータを消去した時からの
累積走行距離と累積消費燃料から､約1分間
毎に平均燃費を算出して表示します。
121
VERISA_Ｄウ_初版121ページ
2014年7月30日08:36 AM
Form No.Ｄウ

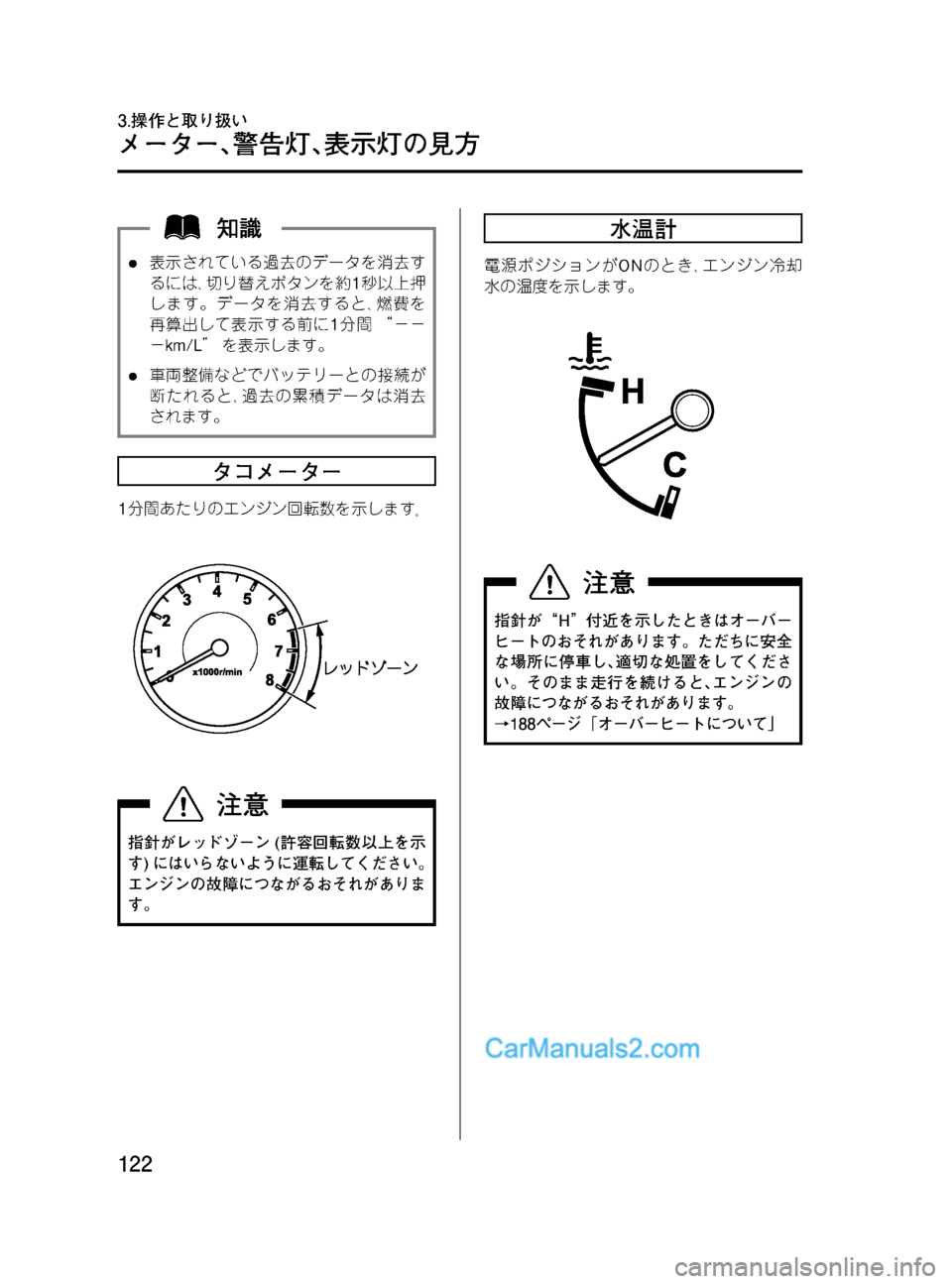

Black plate (122,1)
l表示されている過去のデータを消去す
るには､切り替えボタンを約1秒以上押
します。データを消去すると､燃費を
再算出して表示する前に1分間“－－
－km/L”を表示します。
l車両整備などでバッテリーとの接続が
断たれると､過去の累積データは消去
されます。
タコメーター
1分間あたりのエンジン回転数を示します｡
指針がレッドゾーン(許容回転数以上を示
す)にはいらないように運転してください｡
エンジンの故障につながるおそれがありま
す｡
水温計
電源ポジションがONのとき､エンジン冷却
水の温度を示します。
指針が“H”付近を示したときはオーバー
ヒートのおそれがあります。ただちに安全
な場所に停車し､適切な処置をしてくださ
い。そのまま走行を続けると､エンジンの
故障につながるおそれがあります。
→188ページ「オーバーヒートについて」
122
VERISA_Ｄウ_初版122ページ
2014年7月30日08:36 AM
Form No.Ｄウ
メーター､警告灯､表示灯の見方
3.操作と取り扱い

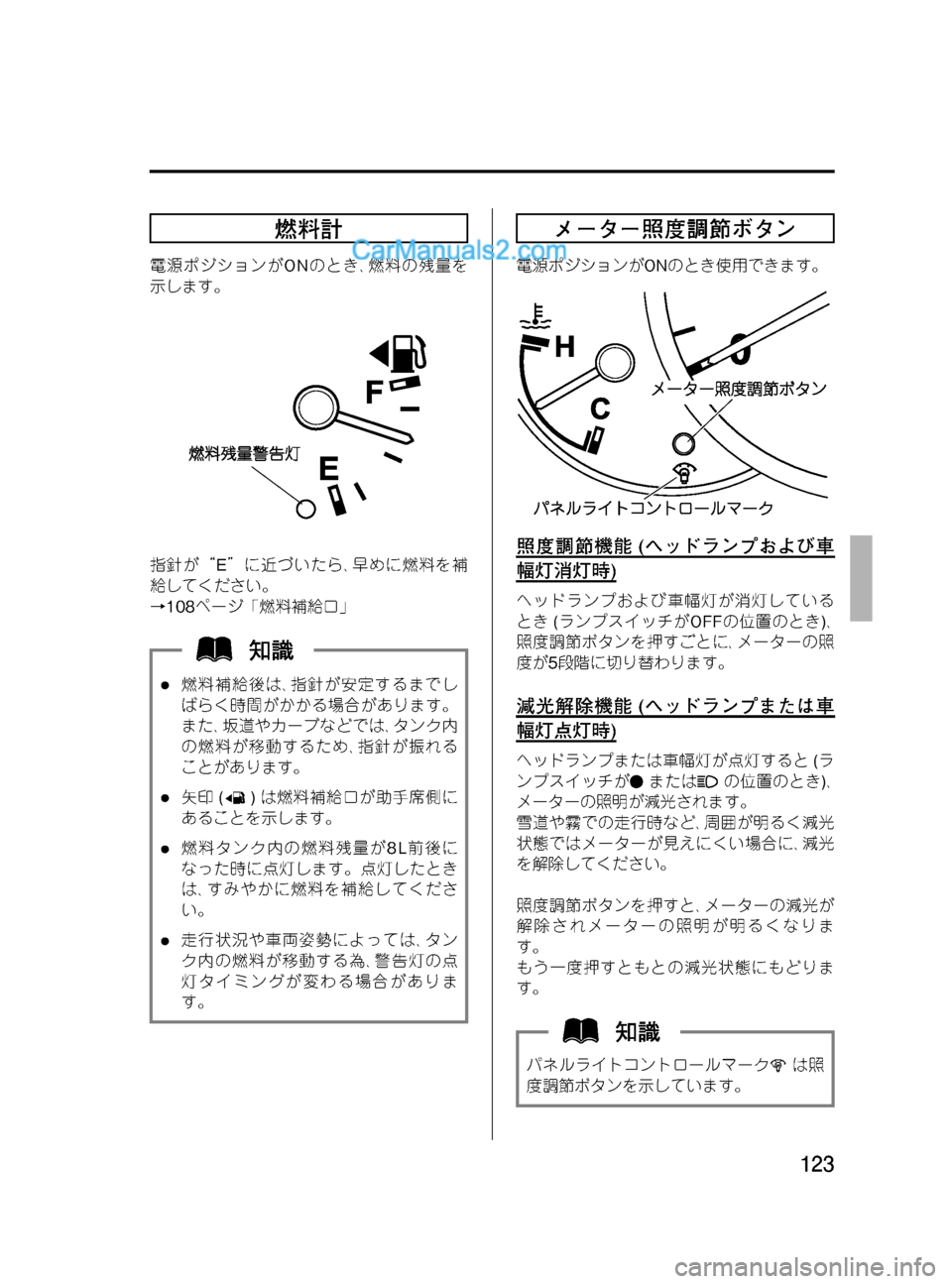

Black plate (123,1)
燃料計
電源ポジションがONのとき､燃料の残量を
示します。
指針が“E”に近づいたら､早めに燃料を補
給してください。
→108ページ「燃料補給口」
l燃料補給後は､指針が安定するまでし
ばらく時間がかかる場合があります。
また､坂道やカーブなどでは､タンク内
の燃料が移動するため､指針が振れる
ことがあります。
l矢印()は燃料補給口が助手席側に
あることを示します。
l燃料タンク内の燃料残量が8L前後に
なった時に点灯します。点灯したとき
は､すみやかに燃料を補給してくださ
い。
l走行状況や車両姿勢によっては､タン
ク内の燃料が移動する為､警告灯の点
灯タイミングが変わる場合がありま
す。
メーター照度調節ボタン
電源ポジションがONのとき使用できます。
照度調節機能(ヘッドランプおよび車
幅灯消灯時)
ヘッドランプおよび車幅灯が消灯している
とき(ランプスイッチがOFFの位置のとき)､
照度調節ボタンを押すごとに､メーターの照
度が5段階に切り替わります。
減光解除機能(ヘッドランプまたは車
幅灯点灯時)
ヘッドランプまたは車幅灯が点灯すると(ラ
ンプスイッチが
またはの位置のとき)､
メーターの照明が減光されます。
雪道や霧での走行時など､周囲が明るく減光
状態ではメーターが見えにくい場合に､減光
を解除してください。
照度調節ボタンを押すと､メーターの減光が
解除されメーターの照明が明るくなりま
す。
もう一度押すともとの減光状態にもどりま
す。
パネルライトコントロールマークは照
度調節ボタンを示しています。
123
VERISA_Ｄウ_初版123ページ
2014年7月30日08:36 AM
Form No.Ｄウ

Black plate (124,1)
警告灯､表示灯
メーターはグレードや仕様により異なります。
ブレーキ警告灯.............. 125ページ
故障警告表示灯.............. 126ページ
充電警告灯...................... 126ページ
油圧警告灯...................... 126ページ
エンジン警告灯.............. 127ページ
ABS警告灯...................... 127ページ
エアバッグ警告灯/
プリテンショナー
警告灯.............................. 128ページ
燃料残量警告灯.............. 129ページ
シートベルト警告灯....... 129ページ
半ドア警告灯.................. 130ページ
電動パワーステアリング
警告灯.............................. 130ページ
KEY警告灯(赤) .............. 131ページ
ヘッドランプオートレベリング
警告灯
(ヘッドランプオートレベリング装
備車) ................................. 132ページ
ヘッドランプ上向き
表示灯.............................. 132ページ
方向指示/
非常点滅表示灯.............. 132ページ
ホールドモード表示灯... 132ページ
セレクトレバー位置
表示灯.............................. 133ページ
セキュリティ表示灯....... 133ページ
ECO表示灯..................... 134ページ
TCS/DSC作動表示灯.... 134ページ
DSC OFF表示灯............ 134ページ
車幅灯表示灯.................. 134ページ
124
VERISA_Ｄウ_初版124ページ
2014年7月30日08:36 AM
Form No.Ｄウ
メーター､警告灯､表示灯の見方
3.操作と取り扱い

Black plate (125,1)
フロントフォグランプ
表示灯.............................. 135ページ
KEY表示灯(緑) .............. 135ページ
ブレーキ警告灯
点灯するとき
l電源ポジションをONにすると点灯し､し
ばらくすると消灯します。
lパーキングブレーキをかけているときは
点灯します。パーキングブレーキを解除
すると消灯します。
l次のようなときは点灯し続けます。ただ
ちに安全な場所に停車し､マツダ販売店に
連絡してください。
lブレーキ液が不足しているとき。lブレーキ装置(電子制御制動力配分シ
ステム)に異常があるとき。
lブレーキスイッチに異常があると
き。☆
¢ブレーキ警告灯が点灯したまま走
行しないでください。
ブレーキが効かなくなり思わぬ事故につな
がるおそれがあります。また停車するとき
は､ブレーキの効きが悪くなっているおそ
れがあるため､ブレーキペダルを通常より
強く踏んでください。
¢ブレーキ警告灯とABS警告灯が
同時に点灯したときは､ただちに
安全な場所に停車し､マツダ販売
店に連絡してください。
急制動時に後輪が通常より早くロックし
やすくなり､思わぬ事故につながるおそれ
があります。
125☆印はグレードや仕様変更などにより装備の有無が異なります。
VERISA_Ｄウ_初版125ページ
2014年7月30日08:36 AM
Form No.Ｄウ

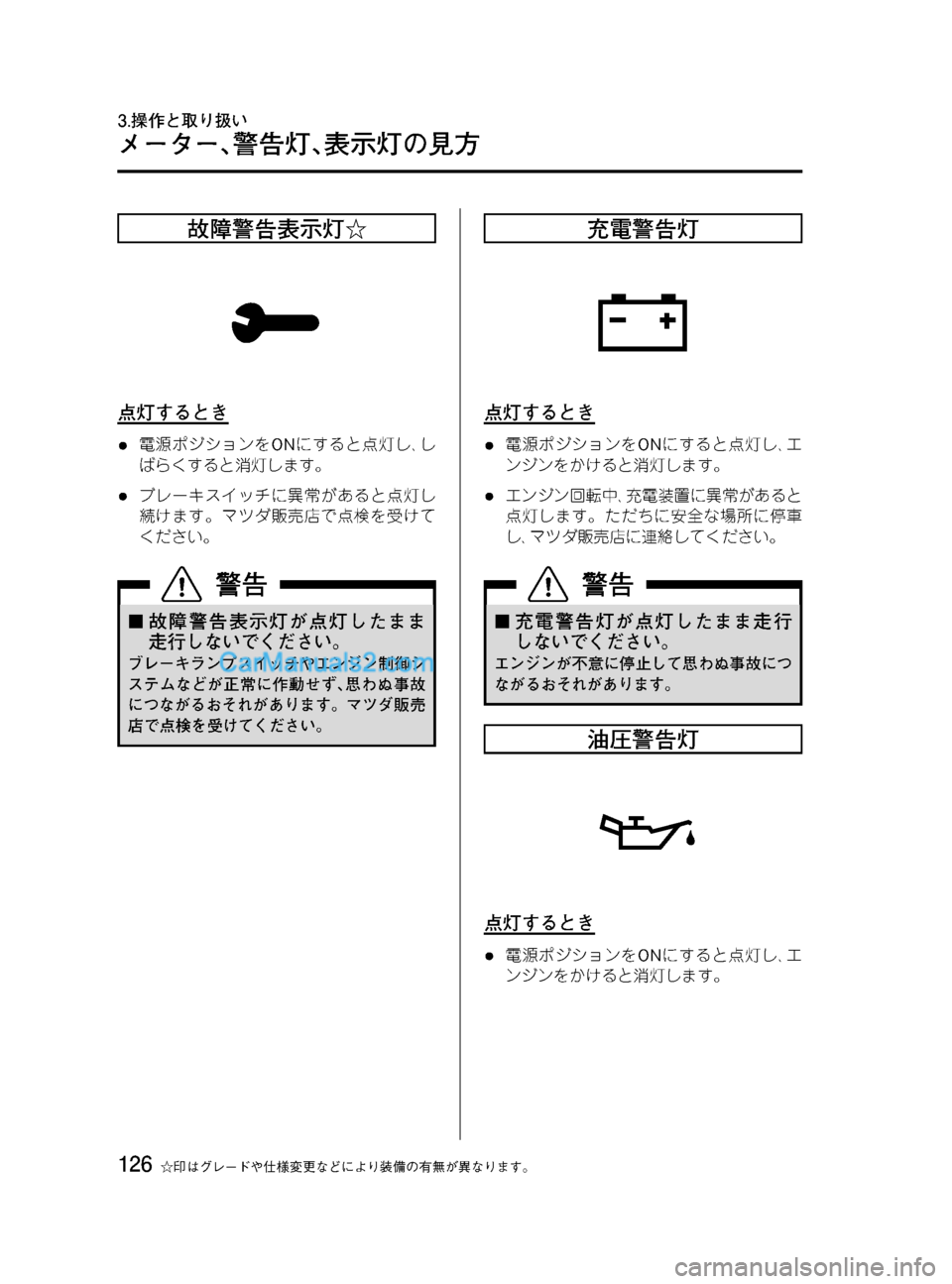

Black plate (126,1)
故障警告表示灯☆
点灯するとき
l電源ポジションをONにすると点灯し､し
ばらくすると消灯します。
lブレーキスイッチに異常があると点灯し
続けます。マツダ販売店で点検を受けて
ください。
¢故障警告表示灯が点灯したまま
走行しないでください。
ブレーキランプスイッチやエンジン制御シ
ステムなどが正常に作動せず､思わぬ事故
につながるおそれがあります。マツダ販売
店で点検を受けてください。
充電警告灯
点灯するとき
l電源ポジションをONにすると点灯し､エ
ンジンをかけると消灯します。
lエンジン回転中､充電装置に異常があると
点灯します。ただちに安全な場所に停車
し､マツダ販売店に連絡してください。
¢充電警告灯が点灯したまま走行
しないでください。
エンジンが不意に停止して思わぬ事故につ
ながるおそれがあります。
油圧警告灯
点灯するとき
l電源ポジションをONにすると点灯し､エ
ンジンをかけると消灯します。
126☆印はグレードや仕様変更などにより装備の有無が異なります。
VERISA_Ｄウ_初版126ページ
2014年7月30日08:36 AM
Form No.Ｄウ
メーター､警告灯､表示灯の見方
3.操作と取り扱い

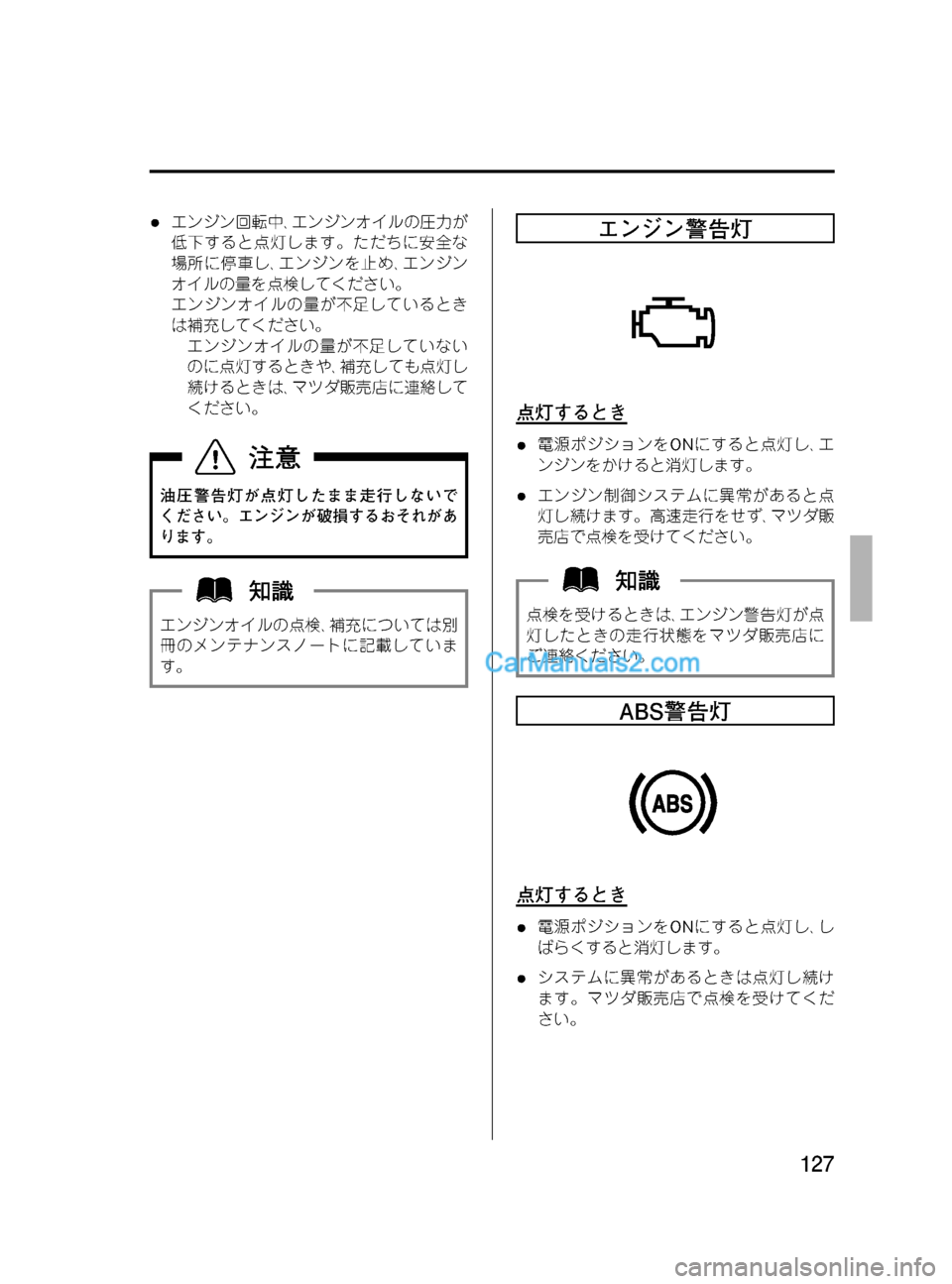

Black plate (127,1)
lエンジン回転中､エンジンオイルの圧力が
低下すると点灯します。ただちに安全な
場所に停車し､エンジンを止め､エンジン
オイルの量を点検してください。
エンジンオイルの量が不足しているとき
は補充してください。
エンジンオイルの量が不足していない
のに点灯するときや､補充しても点灯し
続けるときは､マツダ販売店に連絡して
ください。
油圧警告灯が点灯したまま走行しないで
ください。エンジンが破損するおそれがあ
ります。
エンジンオイルの点検､補充については別
冊のメンテナンスノートに記載していま
す。
エンジン警告灯
点灯するとき
l電源ポジションをONにすると点灯し､エ
ンジンをかけると消灯します。
lエンジン制御システムに異常があると点
灯し続けます。高速走行をせず､マツダ販
売店で点検を受けてください。
点検を受けるときは､エンジン警告灯が点
灯したときの走行状態をマツダ販売店に
ご連絡ください。
ABS警告灯
点灯するとき
l電源ポジションをONにすると点灯し､し
ばらくすると消灯します。
lシステムに異常があるときは点灯し続け
ます。マツダ販売店で点検を受けてくだ
さい。
127
VERISA_Ｄウ_初版127ページ
2014年7月30日08:36 AM
Form No.Ｄウ

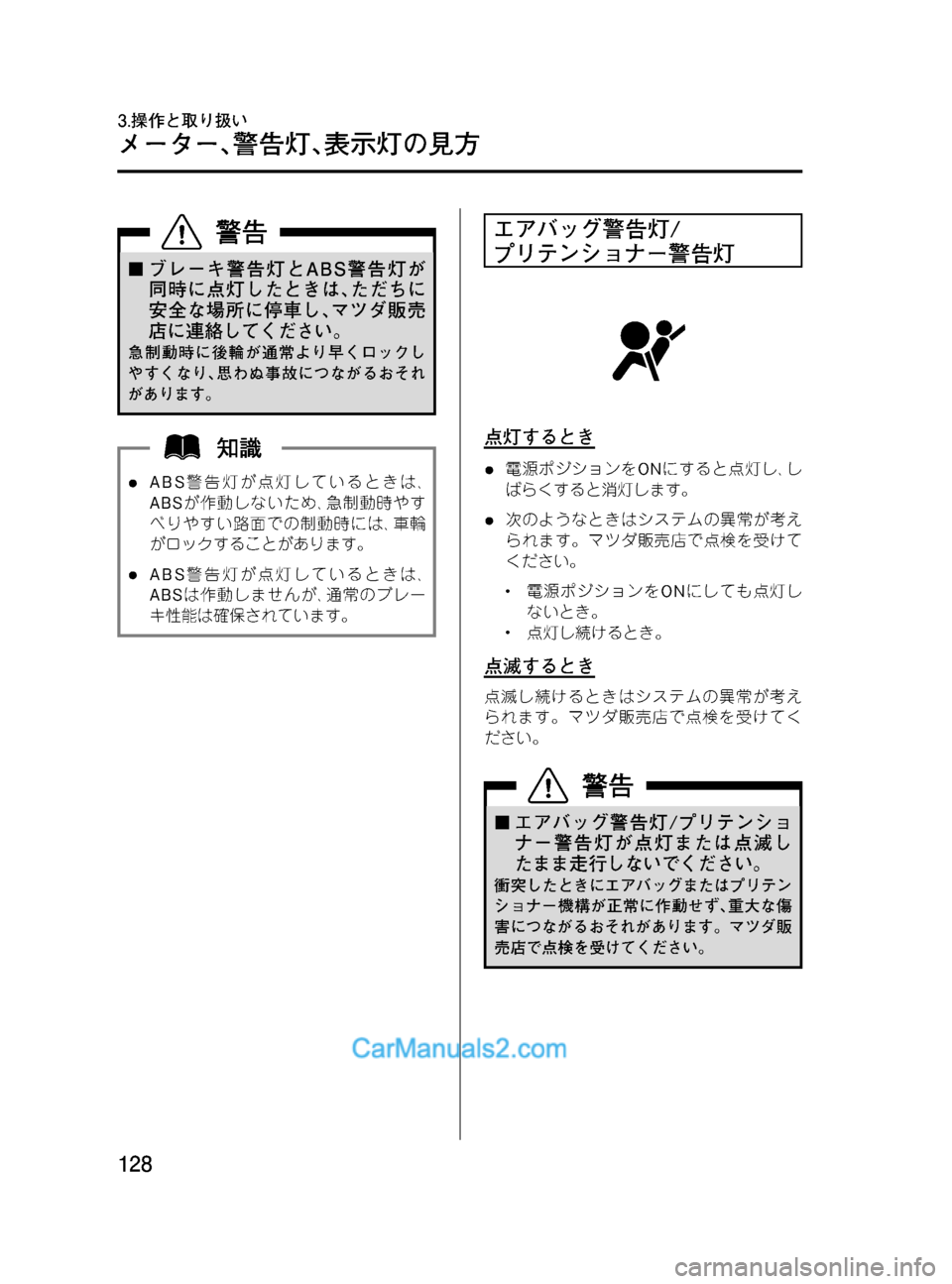

Black plate (128,1)
¢ブレーキ警告灯とABS警告灯が
同時に点灯したときは､ただちに
安全な場所に停車し､マツダ販売
店に連絡してください。
急制動時に後輪が通常より早くロックし
やすくなり､思わぬ事故につながるおそれ
があります。
lABS警告灯が点灯しているときは､
ABSが作動しないため､急制動時やす
べりやすい路面での制動時には､車輪
がロックすることがあります。
lABS警告灯が点灯しているときは､
ABSは作動しませんが､通常のブレー
キ性能は確保されています。
エアバッグ警告灯/
プリテンショナー警告灯
点灯するとき
l電源ポジションをONにすると点灯し､し
ばらくすると消灯します。
l次のようなときはシステムの異常が考え
られます。マツダ販売店で点検を受けて
ください。
l電源ポジションをONにしても点灯し
ないとき。
l点灯し続けるとき。
点滅するとき
点滅し続けるときはシステムの異常が考え
られます。マツダ販売店で点検を受けてく
ださい。
¢エアバッグ警告灯/プリテンショ
ナー警告灯が点灯または点滅し
たまま走行しないでください。
衝突したときにエアバッグまたはプリテン
ショナー機構が正常に作動せず､重大な傷
害につながるおそれがあります。マツダ販
売店で点検を受けてください。
128
VERISA_Ｄウ_初版128ページ
2014年7月30日08:36 AM
Form No.Ｄウ
メーター､警告灯､表示灯の見方
3.操作と取り扱い
