Page 433 of 444

Black plate (433,1)

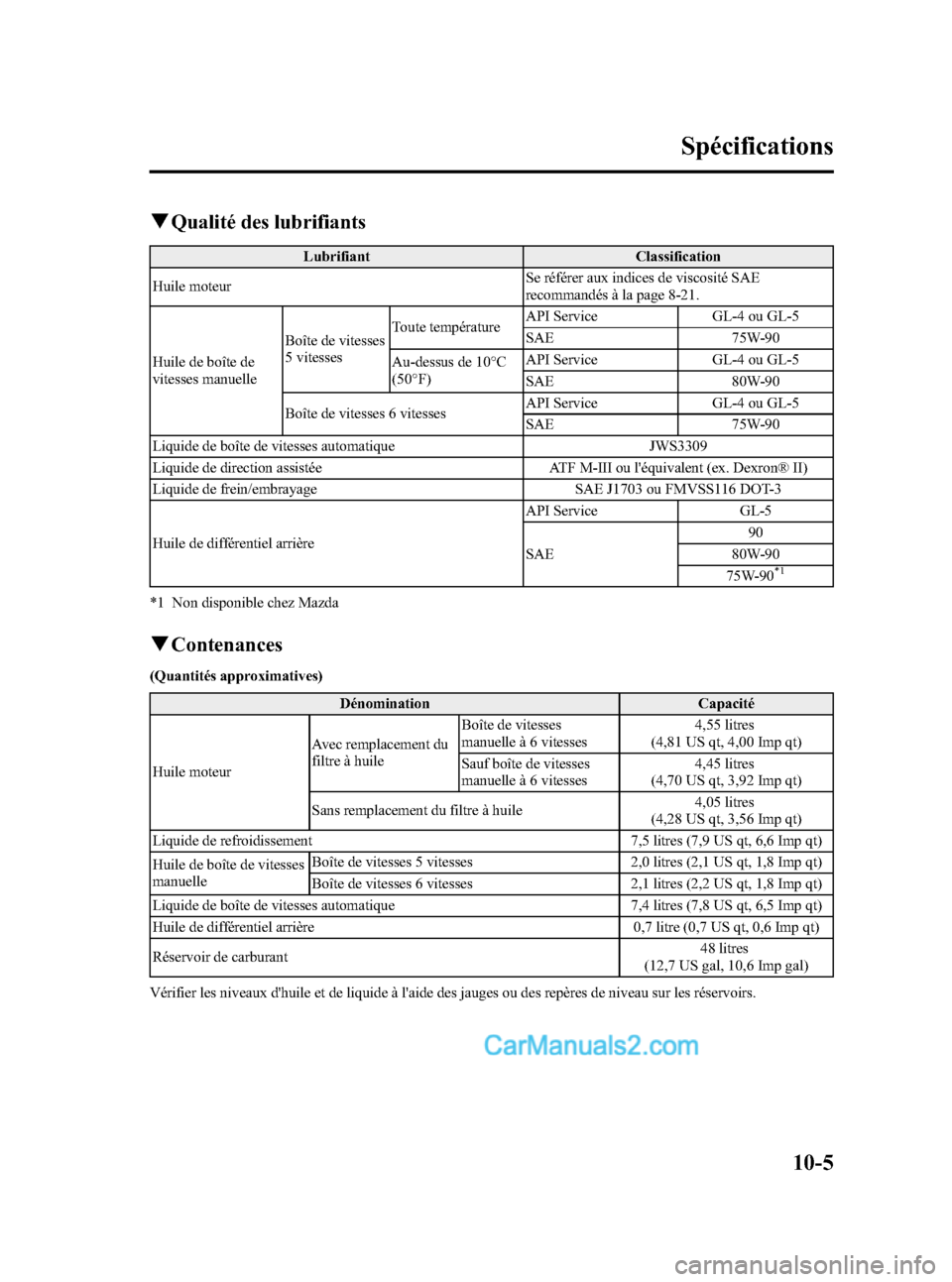

qQualité des lubrifiants
Lubrifiant Classification
Huile moteur Se référer aux indices de viscosité SAE
recommandés à la page 8-21.
Huile de boîte de
vitesses manuelle Boîte de vitesses
5 vitesses
Toute température
API Service
GL-4 ou GL-5
SAE 75W-90
Au-dessus de 10°C
(50°F) API Service
GL-4 ou GL-5
SAE 80W-90
Boîte de vitesses 6 vitesses API Service
GL-4 ou GL-5
SAE 75W-90
Liquide de boîte de vitesses automatique JWS3309
Liquide de direction assistée ATF M-III ou l'équivalent (ex. Dexron® II)
Liquide de frein/embrayage SAE J1703 ou FMVSS116 DOT-3
Huile de différentiel arrière API Service
GL-5
SAE 90
80W-90
75W-90
*1
*1 Non disponible chez Mazda
q Contenances
(Quantités approximatives)
Dénomination Capacité
Huile moteur Avec remplacement du
filtre à huileBoîte de vitesses
manuelle à 6 vitesses
4,55 litres
(4,81 US qt, 4,00 Imp qt)
Sauf boîte de vitesses
manuelle à 6 vitesses 4,45 litres
(4,70 US qt, 3,92 Imp qt)
Sans remplacement du filtre à huile 4,05 litres
(4,28 US qt, 3,56 Imp qt)
Liquide de refroidissement 7,5 litres (7,9 US qt, 6,6 Imp qt)
Huile de boîte de vitesses
manuelle Boîte de vitesses 5 vitesses
2,0 litres (2,1 US qt, 1,8 Imp qt)
Boîte de vitesses 6 vitesses 2,1 litres (2,2 US qt, 1,8 Imp qt)
Liquide de boîte de vitesses automatique 7,4 litres (7,8 US qt, 6,5 Imp qt)
Huile de différentiel arrière 0,7 litre (0,7 US qt, 0,6 Imp qt)
Réservoir de carburant 48 litres
(12,7 US gal, 10,6 Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
Spécifications
10-5
MX-5_8W84-EC-06J_Edition1 Page433
Wednesday, October 18 2006 11:3 AM
Form No.8W84-EC-06J
Page 434 of 444
Black plate (434,1)
qDimensions
Dénomination Spécifications du véhicule
Longueur hors tout Avec support de plaque
d'immatriculation
3.995 mm (157,3 po.)
Sans support de plaque d'immatriculation 3.990 mm (157,1 po.)
Largeur hors tout 1.720 mm (67,7 po.)
Hauteur hors tout Capote
1.245 mm (49,0 po.)
Pavillon 1.255 mm (49,4 po.)
Plage, avant 1.490 mm (58,7 po.)
Plage, arrière 1.495 mm (58,9 po.)
Empattement 2.330 mm (91,7 po.)
qPoids
Dénomination Poids
Sans pavillon rétractable électrique Avec pavillon rétractable
électrique
PNBV (Poids nominal brut du véhicule) 1.396 kg (3.078 lb) 1.416 kg (3.122 lb)
PNBE (Poids nominal brut sur l'essieu) Avant 714 kg (1.574 lb)
714 kg (1.574 lb)
Arrière 682 kg (1.504 lb) 702 kg (1.548 lb)
qClimatiseur
Dénomination Classification
Type de réfrigérant HFC134a (R-134a)
10-6
Spécifications
MX-5_8W84-EC-06J_Edition1 Page434
Wednesday, October 18 2006 11:3 AM
Form No.8W84-EC-06J
Page 435 of 444

Black plate (435,1)
qAmpoules
Eclairage extérieur
Ampoule Catégorie
Puissance en watt ECE R (SAE)
Phares Feux de route
65H9 (―)
Feux de
croisement Halogène
55H7 (―)
A décharge en xénon 35 D2S (―)
Clignotants avant 21WY21W (―)
Feux de stationnement 5W5W (―)
Antibrouillards
í55 H11 (―)
Feux de position latéraux 5―(― )
Feu de freinage auxiliaire
*11 ―(― )
Clignotants arrière 21WY21W (―)
Feux de freinage/Feux arrière (Feux de position arrière) 21/5 W21/5W (#7443)
Feux de recul 18,4W16W (#921)
Feux de plaque d'immatriculation 5W5W (―)
*1 Le remplacement de l'ampoule n'est pas possible car elle est intégrée à l'unité. Remplacer l'unité.
Eclairage de l'habitacle Ampoule Puissance en watt
Eclairage au pavillon 10
Eclairage de coffre 8
qPneus
REMARQUE
Les pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du
véhicule.
Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du
même type que ceux montés à l'origine. Pour plus de détails, s'adresser à un
concessionnaire agréé Mazda.
Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur
pression de gonflage. Se référer à Pression de gonflage des pneus à la page 8-35.
Roue de secours standard Taille de pneu Pression de gonflage
205/50R16 87V 200 kPa (29 psi)
205/45R17 84W 200 kPa (29 psi)
Spécifications
10-7íCertains modèles.
MX-5_8W84-EC-06J_Edition1 Page435
Wednesday, October 18 2006 11:3 AM
Form No.8W84-EC-06J
Page 436 of 444
Black plate (436,1)
qFusibles
Se référer au tableau des fusibles à la page 8-48.
10-8
Spécifications
MX-5_8W84-EC-06J_Edition1 Page436
Wednesday, October 18 2006 11:3 AM
Form No.8W84-EC-06J
Page 437 of 444
Black plate (437,1)
11Index
11-1
MX-5_8W84-EC-06J_Edition1 Page437
Wednesday, October 18 2006 11:3 AM
Form No.8W84-EC-06J
Page 438 of 444

Black plate (438,1)
A
AmpoulesRemplacement ............................ 8-40
Spécifications ............................. 10-7
Antenne ............................................. 6-10
Antibrouillards .................................. 5-60
Assistance à la clientèle ...................... 9-2
Attelage d'une remorque ................... 4-14
Audio Commande audio ....................... 6-41
Avant de démarrer le moteur ............... 4-7 Avant d'entrer dans le véhicule .... 4-7
De l'intérieur du véhicule ............. 4-7
Avertisseur ........................................ 5-64
Avertisseurs sonores Avertisseur sonore de ceinture de
sécurité ....................................... 5-57
Avertisseur sonore de surveillance de
pression des pneus ..................... 5-57
Rappel de clé au contact ............. 5-57
Rappel des feux allumés ............ 5-57
B
BatterieDémarrage d'urgence .................. 7-22
Entretien ..................................... 8-32
Spécifications ............................. 10-4
Boîte à gants ..................................... 6-47
Boîte de vitesses automatique Conseils concernant la
conduite ...................................... 5-21
Mode de sélection manuelle des
rapports ...................................... 5-16
Plages de la boîte de vitesses ..... 5-14
Système de verrouillage de levier
sélecteur ..................................... 5-15
B
Boîte de vitesses manuelle ................ 5-10Recommandations concernant le
passage des vitesses ................... 5-11
C
Capote ............................................... 3-45
CarburantContenance du réservoir ............. 10-5
Exigences ..................................... 4-2
Jauge .......................................... 5-40
Trappe de remplissage et bouchon de
réservoir ..................................... 3-41
Ceintures de sécurité Blocage automatique .................... 2-8
Blocage d'urgence ........................ 2-7
Etiquette de précautions ............. 2-11
Femmes enceintes ........................ 2-7
Précautions concernant les ceintures
de sécurité .................................... 2-5
Prétension et de limitation de
charge ......................................... 2-11
Rallonge ..................................... 2-14
Rappel de bouclage des ceintures de
sécurité ....................................... 2-16
Type à 3 points ............................. 2-9
Voyant/bip .................................. 2-16
Changement de file ........................... 5-60
11-2
Index
MX-5_8W84-EC-06J_Edition1 Page438
Wednesday, October 18 2006 11:3 AM
Form No.8W84-EC-06J
Page 439 of 444

Black plate (439,1)
C
Clé avancée ......................................... 3-2Clé auxiliaire .............................. 3-18
Entretien ....................................... 3-6
Entretien de la clé avancée ........... 3-5
Fonction de suspension de clé
avancée ....................................... 3-19
Fonction de télécommande ........ 3-15
Lorsque le voyant/avertisseur sonore
est activé .................................... 3-23
Ouverture du couvercle de coffre avec
l'interrupteur de commande ........ 3-10
Plage de fonctionnement .............. 3-7
Verrouillage, déverrouillage à l'aide
de l'interrupteur de commande ..... 3-8
Clés ................................................... 3-24
Clignotant
Feux de détresse ......................... 5-64
Phares ......................................... 5-58
Clignotants et changement de file ..... 5-60
Combiné d'instruments ..................... 5-37
Commande d'éclairage ...................... 5-58
Commande dynamique de stabilité
(DSC) ................................................ 5-27 Interrupteur DSC OFF ................ 5-29
Témoin DSC OFF ...................... 5-28
Témoin TCS/DSC ...................... 5-28
Compartiments de rangement ........... 6-46 Boîte à gants ............................... 6-47
Boîte de rangement arrière ......... 6-47
Boîte sur le côté du siège ........... 6-47
Filet ............................................ 6-48
Compte-tours .................................... 5-39
Compteur de vitesse .......................... 5-38
Compteur journalier .......................... 5-38
Compteur totalisateur et compteur
journalier ........................................... 5-38
Conduite dans des conditions
dangereuses ......................................... 4-9
C
Conduite dans l'eau ........................... 4-13
Conduite hivernale ............................ 4-11
Conseils concernant la conduite .......... 4-8 Boîte de vitesses automatique .... 5-21
Conduite dans des conditions
dangereuses .................................. 4-9
Conduite dans l'eau .................... 4-13
Conduite hivernale ..................... 4-11
Période de rodage ......................... 4-8
Pour désembourber le véhicule... 4-10
Suggestions pour rouler plus
économiquement .......................... 4-8
Contact Clés ............................................ 3-24
Interrupteur ................................... 5-2
Contenances ...................................... 10-5
Convertisseur catalytique .................... 4-4
Coupe-vent ........................................ 6-49
Couvercle du coffre .......................... 3-34 Levier intérieur de déverrouillage du
coffre .......................................... 3-37
D
DégivreurLunette arrière ............................ 5-63
Dégivreur de lunette arrière .............. 5-63
Démarrage avec batterie de
secours .............................................. 7-23
Démarrage du moteur .......................... 5-4
Démarrage d'urgence ........................ 7-22 Démarrage avec batterie de
secours ....................................... 7-23
Démarrage en poussant .............. 7-27
Moteur noyé ............................... 7-22
Démarrage en poussant ..................... 7-27
Déverrouillage du capot .................... 3-43
Dimensions ....................................... 10-6
Index
11-3
MX-5_8W84-EC-06J_Edition1 Page439
Wednesday, October 18 2006 11:3 AM
Form No.8W84-EC-06J
Page 440 of 444

Black plate (440,1)
D
Direction assistée .............................. 5-22Liquide ....................................... 8-27
Dispositifs de sécurité pour enfants Précautions concernant les dispositifs
de sécurité pour enfants .............. 2-18
Système de dispositif de sécurité pour
enfants de type LATCH ............. 2-27
E
Eclairage de coffre ............................ 6-44
Eclairage du tableau de bord ............. 5-41
Eclairages au pavillon ....................... 6-44
Eclairages intérieurs .......................... 6-44
Endommagement de la peinture ........ 8-54
EntretienIntroduction .................................. 8-2
Périodicité de l'entretien réalisable par
le propriétaire ............................. 8-18
Périodique .................................... 8-3
Précautions concernant l'entretien
réalisable par le propriétaire ....... 8-19
Entretien de l'habitacle ...................... 8-62
Entretien extérieur ............................. 8-56
Essuie-glace de pare-brise ................. 5-62 Remplacement des balais d'essuie-
glace ........................................... 8-29
Etiquettes d'informations sur le
véhicule ............................................. 10-2
F
Feux de détresse ................................ 5-64
Feux de position diurnes ................... 5-59
Filet ................................................... 6-48
Frein de stationnement ........................ 5-6
Frein/Embrayage Liquide ....................................... 8-25
F
Freins .................................................. 5-5Frein de stationnement ................. 5-6
Freins ........................................... 5-5
Indicateur d'usure des
plaquettes ..................................... 5-9
Système d'antiblocage de frein
(ABS) ........................................... 5-8
Voyant .......................................... 5-7
Fusibles ............................................. 8-48 Description des panneaux .......... 8-51
Remplacement ............................ 8-48
G
Garantie ............................................. 9-12
Gaz d'échappement ............................. 4-6
I
Immatriculation du véhicule à
l'étranger ............................................ 9-16
ImmobilisationCrochet ....................................... 7-29
Information sur l'étiquette ................. 10-2
Informations relatives aux pneus ...... 9-23
J
Jauge de température du liquide de
refroidissement du moteur ................. 5-40
L
Lave-glace de pare-brise ................... 5-62
Lève-vitre électrique ......................... 3-38
Levier intérieur de déverrouillage du
coffre ................................................. 3-37
Liquide de lave-glace ........................ 8-28
11-4
Index
MX-5_8W84-EC-06J_Edition1 Page440
Wednesday, October 18 2006 11:3 AM
Form No.8W84-EC-06J
