2007 MAZDA MODEL MX-5 Manuel du propriétaire (in French)

Black plate (305,1)

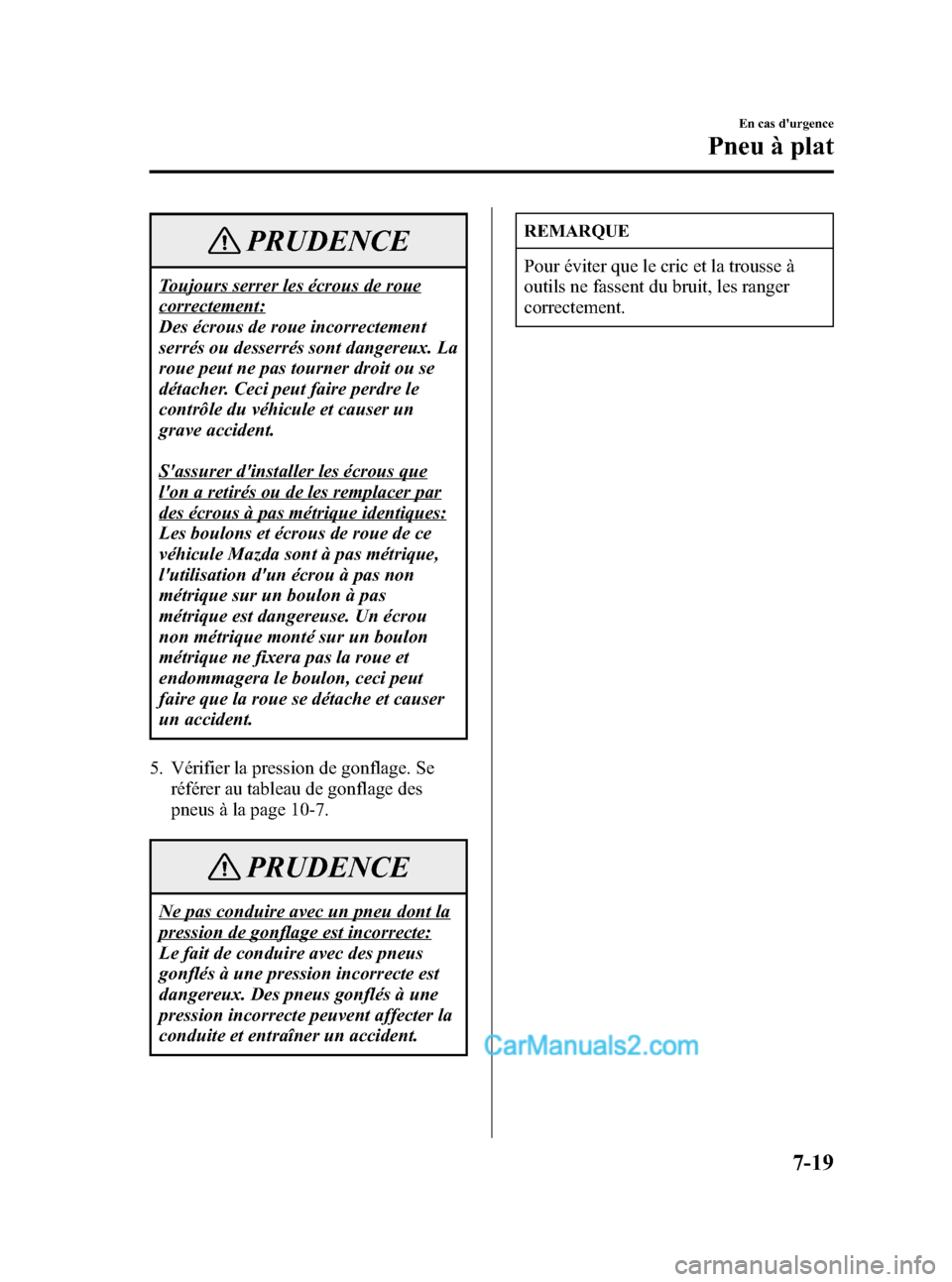

PRUDENCE
Toujours serrer les écrous de roue
correctement:
Des écrous de roue incorrectement
serrés ou desserrés sont dangereux. La
roue peut ne pas tourner droit ou se
détacher. Ceci peut faire perdre le
contrôle du véhicule et causer un
grave accident.
S'assurer d'installer les écrous que
l'on a retirés ou de les remplacer par
des écrous à pas métrique identiques:
Les boulons et écrous de roue de ce
véhicule Mazda sont à pas métrique,
l'utilisation d'un écrou à pas non
métrique sur un boulon à pas
métrique est dangereuse. Un écrou
non métrique monté sur un boulon
métrique ne fixera pas la roue et
endommagera le boulon, ceci peut
faire que la roue se détache et causer
un accident.
5. Vérifier la pression de gonflage. Se référer au tableau de gonflage des
pneus à la page 10-7.
PRUDENCE
Ne pas conduire avec un pneu dont la
pression de gonflage est incorrecte:
Le fait de conduire avec des pneus
gonflés à une pression incorrecte est
dangereux. Des pneus gonflés à une
pression incorrecte peuvent affecter la
conduite et entraîner un accident.
REMARQUE
Pour éviter que le cric et la trousse à
outils ne fassent du bruit, les ranger
correctement.
En cas d'urgence
Pneu à plat
7-19
MX-5_8W84-EC-06J_Edition1 Page305
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (306,1)

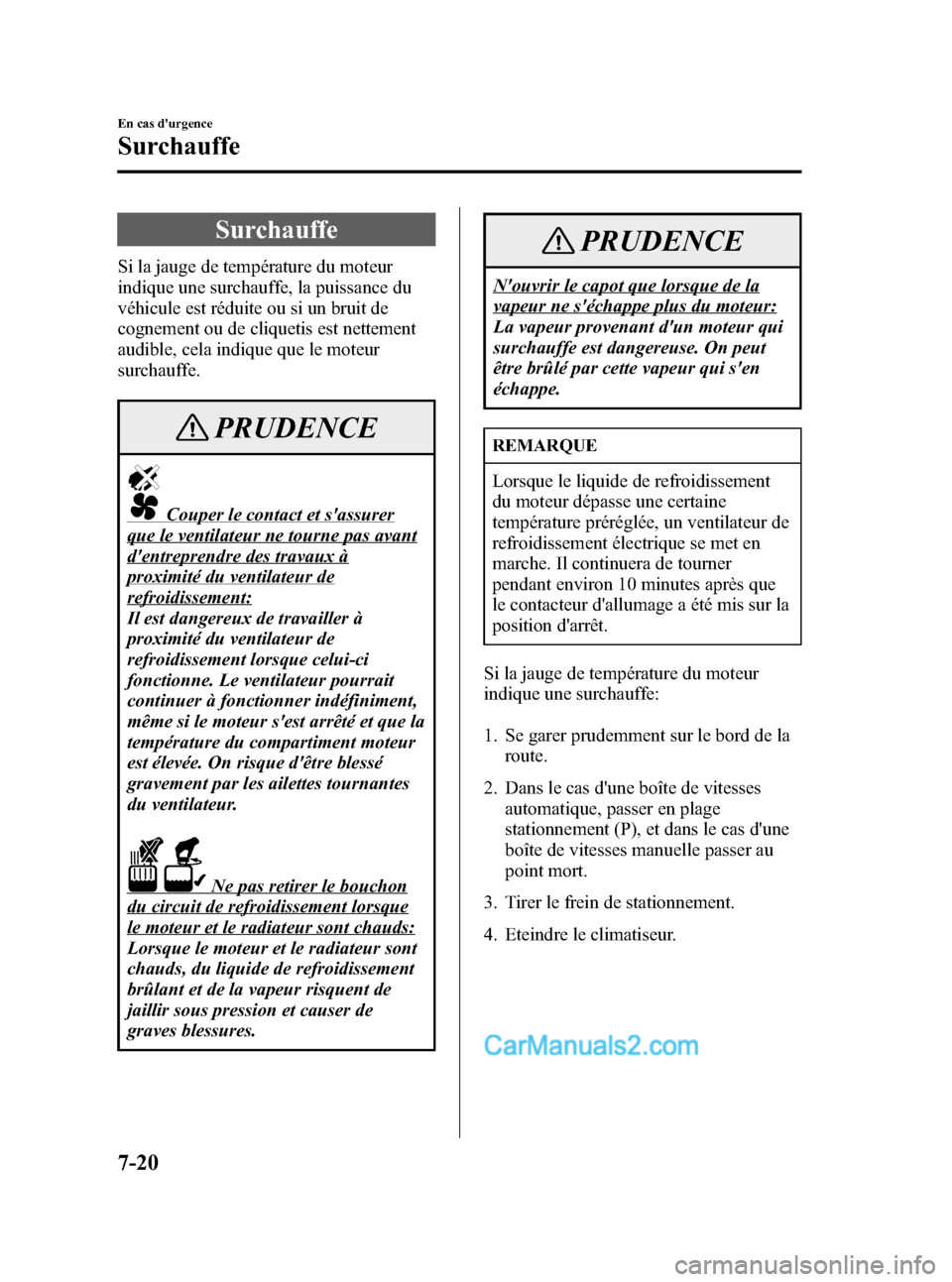

Surchauffe
Si la jauge de température du moteur
indique une surchauffe, la puissance du
véhicule est réduite ou si un bruit de
cognement ou de cliquetis est nettement
audible, cela indique que le moteur
surchauffe.
PRUDENCE
Couper le contact et s'assurer
que le ventilateur ne tourne pas avant
d'entreprendre des travaux à
proximité du ventilateur de
refroidissement:
Il est dangereux de travailler à
proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que la
température du compartiment moteur
est élevée. On risque d'être blessé
gravement par les ailettes tournantes
du ventilateur.
Ne pas retirer le bouchon
du circuit de refroidissement lorsque
le moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur sont
chauds, du liquide de refroidissement
brûlant et de la vapeur risquent de
jaillir sous pression et causer de
graves blessures.
PRUDENCE
N'ouvrir le capot que lorsque de la
vapeur ne s'échappe plus du moteur:
La vapeur provenant d'un moteur qui
surchauffe est dangereuse. On peut
être brûlé par cette vapeur qui s'en
échappe.
REMARQUE
Lorsque le liquide de refroidissement
du moteur dépasse une certaine
température préréglée, un ventilateur de
refroidissement électrique se met en
marche. Il continuera de tourner
pendant environ 10 minutes après que
le contacteur d'allumage a été mis sur la
position d'arrêt.
Si la jauge de température du moteur
indique une surchauffe:
1. Se garer prudemment sur le bord de la route.
2. Dans le cas d'une boîte de vitesses automatique, passer en plage
stationnement (P), et dans le cas d'une
boîte de vitesses manuelle passer au
point mort.
3. Tirer le frein de stationnement.
4. Eteindre le climatiseur.
7-20
En cas d'urgence
Surchauffe
MX-5_8W84-EC-06J_Edition1 Page306
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (307,1)

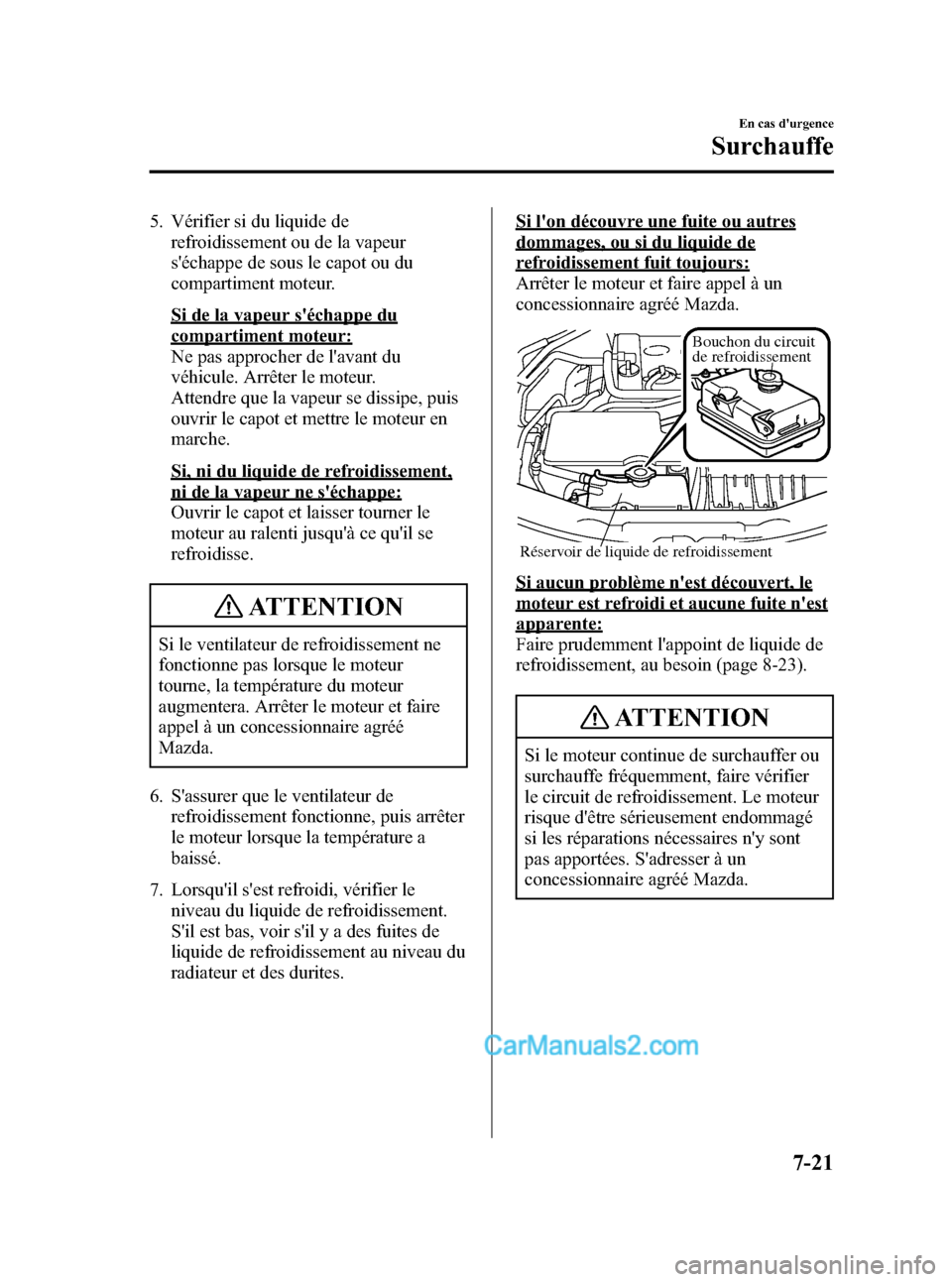

5. Vérifier si du liquide derefroidissement ou de la vapeur
s'échappe de sous le capot ou du
compartiment moteur.
Si de la vapeur s'échappe du
compartiment moteur:
Ne pas approcher de l'avant du
véhicule. Arrêter le moteur.
Attendre que la vapeur se dissipe, puis
ouvrir le capot et mettre le moteur en
marche.
Si, ni du liquide de refroidissement,
ni de la vapeur ne s'échappe:
Ouvrir le capot et laisser tourner le
moteur au ralenti jusqu'à ce qu'il se
refroidisse.
ATTENTION
Si le ventilateur de refroidissement ne
fonctionne pas lorsque le moteur
tourne, la température du moteur
augmentera. Arrêter le moteur et faire
appel à un concessionnaire agréé
Mazda.
6. S'assurer que le ventilateur de refroidissement fonctionne, puis arrêter
le moteur lorsque la température a
baissé.
7. Lorsqu'il s'est refroidi, vérifier le niveau du liquide de refroidissement.
S'il est bas, voir s'il y a des fuites de
liquide de refroidissement au niveau du
radiateur et des durites.
Si l'on découvre une fuite ou autres
dommages, ou si du liquide de
refroidissement fuit toujours:
Arrêter le moteur et faire appel à un
concessionnaire agréé Mazda.
Bouchon du circuit
de refroidissement
Réservoir de liquide de refroidissement
Si aucun problème n'est découvert, le
moteur est refroidi et aucune fuite n'est
apparente:
Faire prudemment l'appoint de liquide de
refroidissement, au besoin (page 8-23).
ATTENTION
Si le moteur continue de surchauffer ou
surchauffe fréquemment, faire vérifier
le circuit de refroidissement. Le moteur
risque d'être sérieusement endommagé
si les réparations nécessaires n'y sont
pas apportées. S'adresser à un
concessionnaire agréé Mazda.
En cas d'urgence
Surchauffe
7-21
MX-5_8W84-EC-06J_Edition1 Page307
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (308,1)

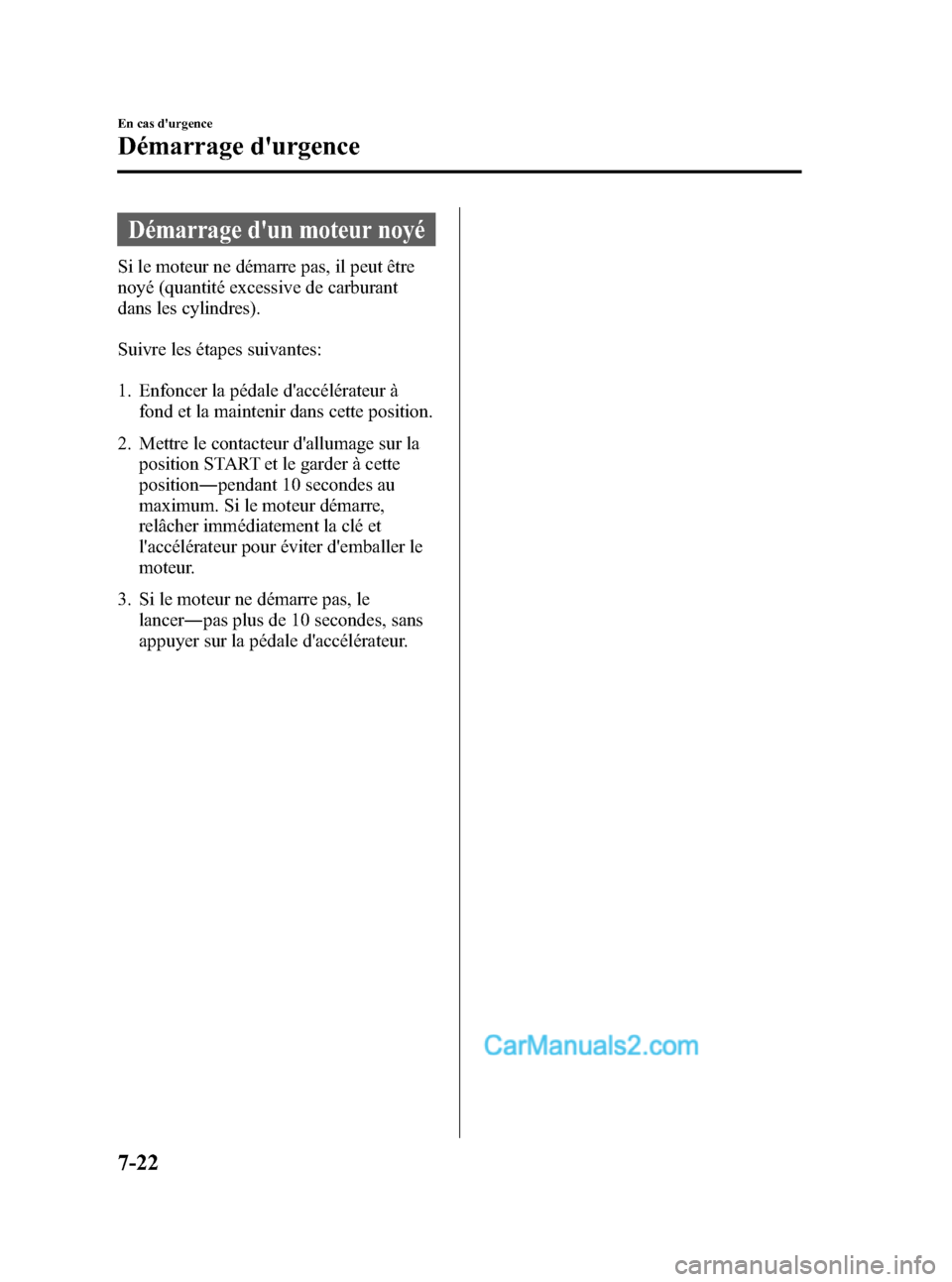

Démarrage d'un moteur noyé
Si le moteur ne démarre pas, il peut être
noyé (quantité excessive de carburant
dans les cylindres).
Suivre les étapes suivantes:
1. Enfoncer la pédale d'accélérateur àfond et la maintenir dans cette position.
2. Mettre le contacteur d'allumage sur la position START et le garder à cette
position ―pendant 10 secondes au
maximum. Si le moteur démarre,
relâcher immédiatement la clé et
l'accélérateur pour éviter d'emballer le
moteur.
3. Si le moteur ne démarre pas, le lancer ―pas plus de 10 secondes, sans
appuyer sur la pédale d'accélérateur.
7-22
En cas d'urgence
Démarrage d'urgence
MX-5_8W84-EC-06J_Edition1 Page308
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (309,1)
Démarrage avec batterie de secours
Le démarrage avec une batterie de secours est dangereux s'il n'est pas fait correctement.
Suivre prudemment les instructions suivantes. Si l'on est pas certain de comment réaliser
un démarrage avec une batterie de secours, s'adresser à un mécanicien compétent.
PRUDENCE
Suivre ces précautions soigneusement:
Pour une manipulation sûre et correcte de la batterie, lire soigneusement les
précautions suivantes avant d'utiliser ou inspecter la batterie.
S'assurer de toujours porter des lunettes de protection lorsque l'on travaille
près de la batterie:
Travailler sans lunettes de protection est dangereux. Le liquide de la batterie contient
de l'ACIDE SULFURIQUE qui peut causer la cécité s'il entre en contact avec vos
yeux. Aussi, l'hydrogène produit pendant le fonctionnement normal de la batterie,
peut s'enflammer et faire exploser la batterie.
Porter des lunettes de protection et des gants de protection pour éviter le contact
avec du liquide de la batterie:
Du liquide de batterie renversé est dangereux.
Le liquide de la batterie contient de l'ACIDE SULFURIQUE qui peut causer de
graves blessures s'il entre en contact avec vos yeux, votre peau ou vos vêtements. Si
cela se produit, se rincer immédiatement les yeux avec de l'eau pendant 15 minutes ou
se laver la peau complètement et consulter un médecin.
S'assurer de toujours garder les batteries hors de portée des enfants:
Le fait de laisser des enfants jouer près d'une batterie est dangereux. Du liquide de
batterie peut causer de graves blessures s'il entre en contact avec les yeux ou la peau.
En cas d'urgence
Démarrage d'urgence
7-23
MX-5_8W84-EC-06J_Edition1 Page309
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (310,1)
PRUDENCE
Ne pas laisser la borne positive () entrer en contact avec tout objet
métallique qui risquerait de produire des étincelles:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses.
De l'hydrogène, qui est produit lors du fonctionnement normal de la batterie, peut
s'enflammer et faire exploser la batterie. Une batterie qui explose peut causer de
graves brûlures et blessures. Lorsque l'on travaille près d'une batterie, ne pas laisser
des outils en métal entrer en contact avec la borne positive (
) ou négative ()dela
batterie.
Garder les flammes, y compris les cigarettes, et étincelles éloignées des cellules
ouvertes de la batterie:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses.
De l'hydrogène, qui est produit lors du fonctionnement normal de la batterie, peut
s'enflammer et faire exploser la batterie. Une batterie qui explose peut causer de
graves brûlures et blessures.
Ne pas connecter de batterie de secours à une batterie gelée ou à une batterie dont le
niveau est bas:
Le fait de connecter une batterie de secours à une batterie gelée ou à une batterie dont
le niveau d'électrolyte est bas, est dangereux. Elle risque de se fissurer ou d'exploser,
et de causer de graves blessures.
Raccorder le câble négatif à un point de masse approprié éloigné de la batterie:
Le fait de brancher l'extrémité du deuxième câble de démarrage à la borne négative
(
) de la batterie déchargée est dangereux.
Une étincelle pourrait faire exploser le gaz se trouvant autour de la batterie et causer
de graves blessures.
Acheminer les câbles de batterie à l'écart des pièces mobiles:
Le fait de connecter un câble de secours près de ou à une composante qui se déplace
(ventilateurs de refroidissement, courroies) est dangereux. Le câble peut être heurté
lorsque le moteur démarre et causer de graves blessures.
7-24
En cas d'urgence
Démarrage d'urgence
MX-5_8W84-EC-06J_Edition1 Page310
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (311,1)

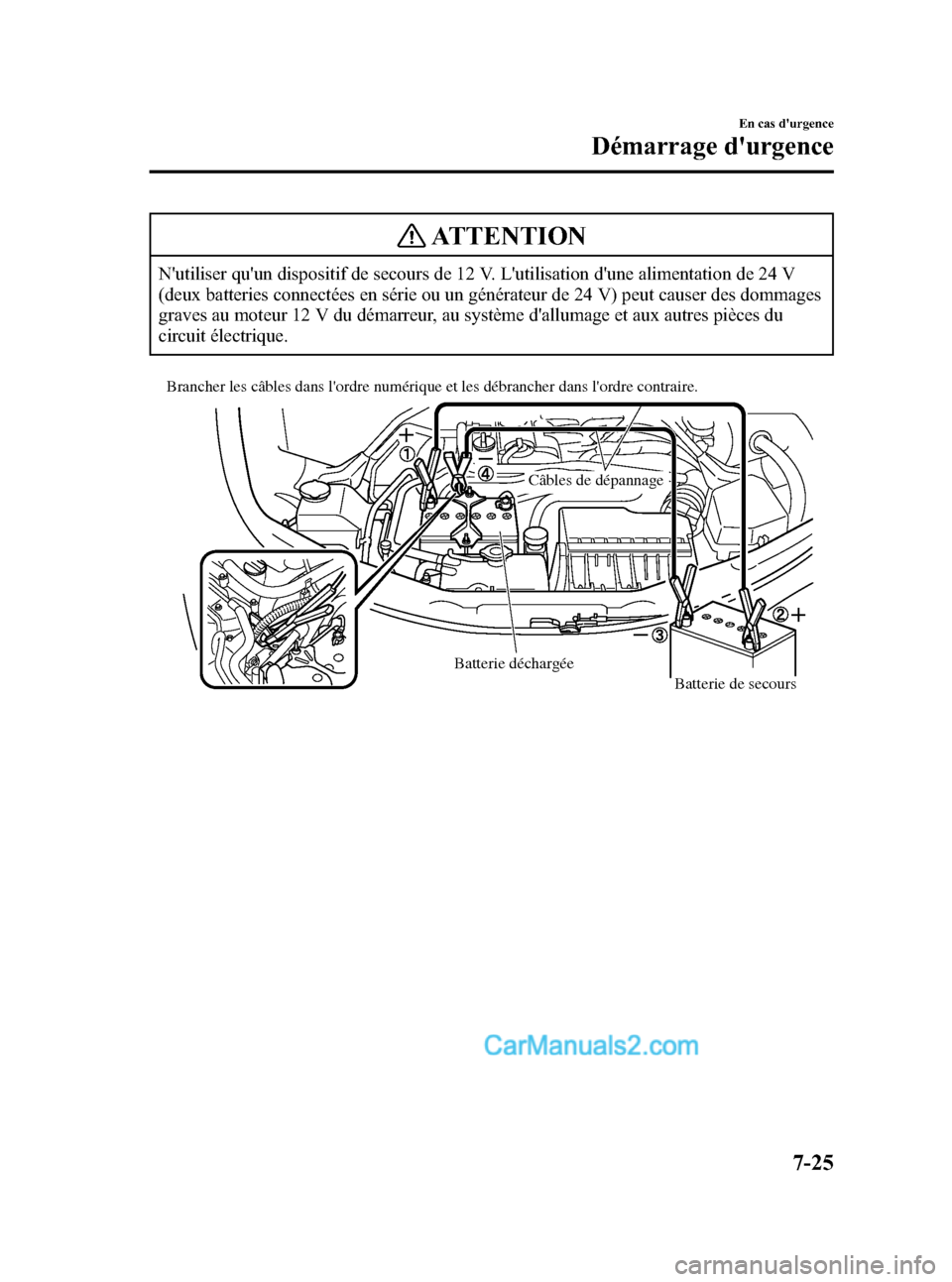

ATTENTION
N'utiliser qu'un dispositif de secours de 12 V. L'utilisation d'une alimentation de 24 V
(deux batteries connectées en série ou un générateur de 24 V) peut causer des dommages
graves au moteur 12 V du démarreur, au système d'allumage et aux autres pièces du
circuit électrique.
Batterie déchargée
Brancher les câbles dans l'ordre numérique et les débrancher da\
ns l'ordre contraire.
Câbles de dépannageBatterie de secours
En cas d'urgence
Démarrage d'urgence
7-25
MX-5_8W84-EC-06J_Edition1 Page311
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (312,1)

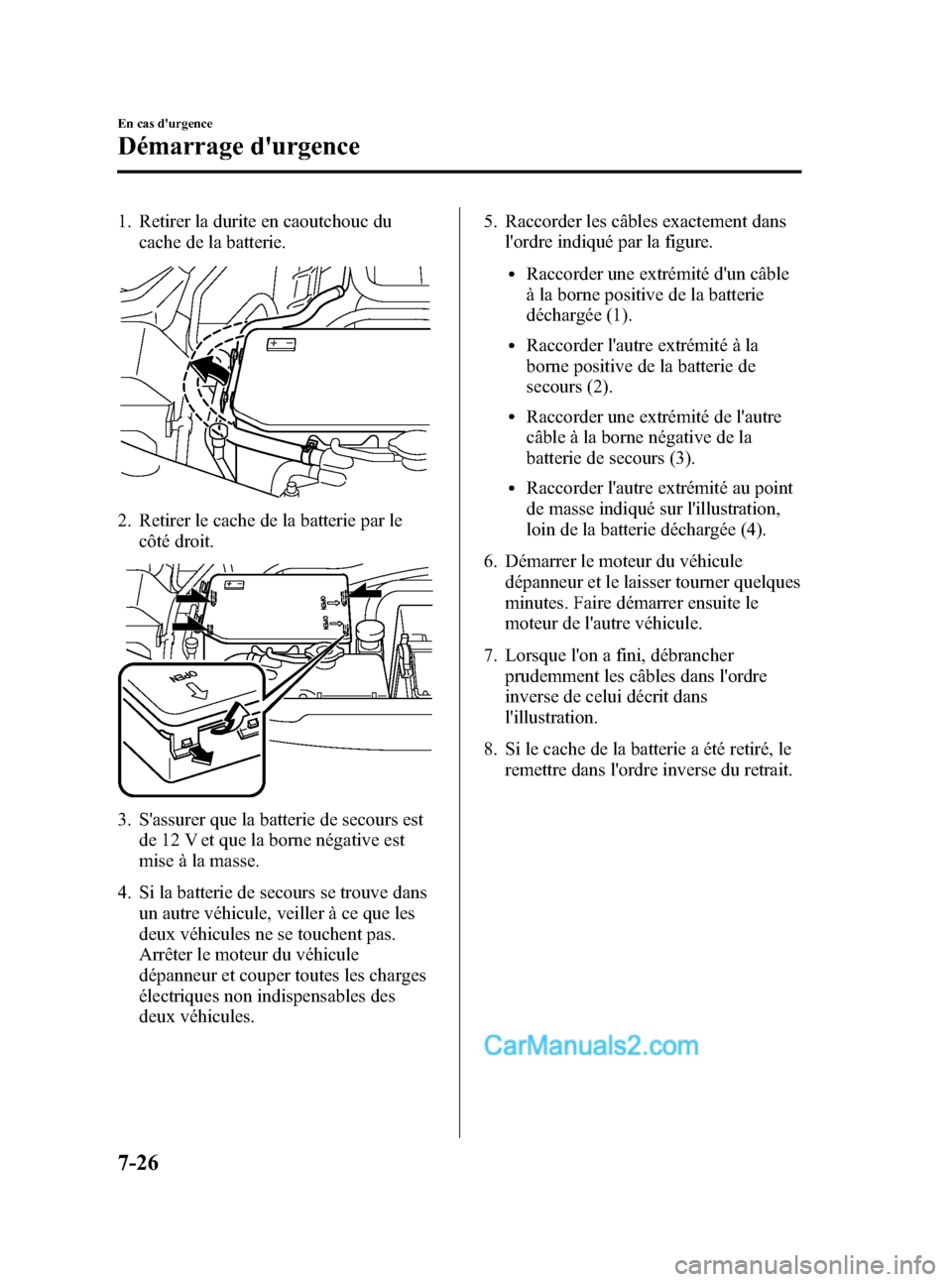

1. Retirer la durite en caoutchouc ducache de la batterie.
2. Retirer le cache de la batterie par le
côté droit.
3. S'assurer que la batterie de secours estde 12 V et que la borne négative est
mise à la masse.
4. Si la batterie de secours se trouve dans un autre véhicule, veiller à ce que les
deux véhicules ne se touchent pas.
Arrêter le moteur du véhicule
dépanneur et couper toutes les charges
électriques non indispensables des
deux véhicules. 5. Raccorder les câbles exactement dans
l'ordre indiqué par la figure.
lRaccorder une extrémité d'un câble
à la borne positive de la batterie
déchargée (1).
lRaccorder l'autre extrémité à la
borne positive de la batterie de
secours (2).
lRaccorder une extrémité de l'autre
câble à la borne négative de la
batterie de secours (3).
lRaccorder l'autre extrémité au point
de masse indiqué sur l'illustration,
loin de la batterie déchargée (4).
6. Démarrer le moteur du véhicule dépanneur et le laisser tourner quelques
minutes. Faire démarrer ensuite le
moteur de l'autre véhicule.
7. Lorsque l'on a fini, débrancher prudemment les câbles dans l'ordre
inverse de celui décrit dans
l'illustration.
8. Si le cache de la batterie a été retiré, le remettre dans l'ordre inverse du retrait.
7-26
En cas d'urgence
Démarrage d'urgence
MX-5_8W84-EC-06J_Edition1 Page312
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J
