2007 FIAT DUCATO Manual de Uso e Manutenção (in Portuguese)

176
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
PLAFONIER TRASEIRO
Para substituir as lâmpadas, proceder co-
mo indicado a seguir:
❒agir nos pontos indicados pelas setas
e remover o plafonier D-fig. 36;
❒abrir a portinhola de protecção E-fig.
37;
❒substituir a lâmpada F-fig. 37liberan-
do-a dos contactos laterais e certifican-
do-se que a nova lâmpada esteja co-
rrectamente bloqueada entre os con-
tactos;
❒fechar a portinhola de protecção E-
fig. 37e repor o plafonier D-fig. 36
no próprio alojamento certificando-se
do bloqueio.
fig. 34F0N0090m
fig. 35F0N0091m
fig. 36F0N0092m
fig. 37F0N0093m
SUBSTITUIÇÃO DA
LÂMPADA INTERNA
Para o tipo de lâmpada e a relativa potên-
cia consultar o parágrafo “Substituição de
uma lâmpada”.
PLAFONIER DIANTEIRO
Para substituir as lâmpadas, proceder co-
mo indicado a seguir:
❒agir nos pontos indicados pelas setas
e remover o plafonier A-fig. 34;
❒abrir a portinhola de protecção
B-fig. 35;
❒substituir as lâmpadas C-fig. 35libe-
rando-as dos contactos laterais e cer-
tificando-se que as novas lâmpadas es-
tejam correctamente bloqueadas entre
os contactos;
❒fechar o portinhola B-fig. 35e fixar
o plafonier A-fig. 34no próprio alo-
jamento certificando-se do bloqueio.

177
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
SUBSTITUIÇÃO DOS
FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctrico
intervindo em caso de avaria ou inter-
venção imprópria no sistema.
Quando um dispositivo não funciona, é ne-
cessário verificar a eficiência do relativo
fusível de protecção: o elemento condu-
tor A- fig. 38não deve ser interrompido.
Em caso contrário, é necessário substituir
o fusível queimado com um outro que ten-
ha a mesma amperagem (mesma cor).
Bfusível íntegro.
Cfusível com elemento condutor inte-
rrompido.
fig. 38F0N0094m
Não substituir em nenhum
caso um fusível com um ou-
tro que tenha uma amperagem su-
perior; PERIGO DE INCÊNDIO.
AVISO
Nunca substituir um fusível
avariado com fios metálicos
ou outro material de recupe-
ração.
Se, um fusível geral de pro-
tecção (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) intervém, dirija-
se à Rede de Assistência Fiat. Antes
de substituir um fusível, certifique-se
de ter removido a chave do disposi-
tivo de arranque e de ter desligado
e/ou desactivado todos os acessórios.
AVISO
No caso em que o fusível de-
vesse interromper-se, dirija-
se à Rede de Assistência Fiat.
AVISO

178
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
ACESSO AOS FUSÍVEIS
Os fusíveis do veículo estão agrupados em
três unidades centrais, situadas no tablier
porta-instrumentos, no montante direito
do habitáculo e no vão do motor.
Unidade central no tablier
porta-instrumentos
Para ter acesso à unidade central porta-
fusíveis no tablier porta-instrumentos, é
necessáriio, desparafusar os parafusos A-
fig. 39e remover a cobertura.
fig. 40F0N0096m
fig. 39F0N0095m

179
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
fig. 42F0N0097m
fig. 41F0N0098m

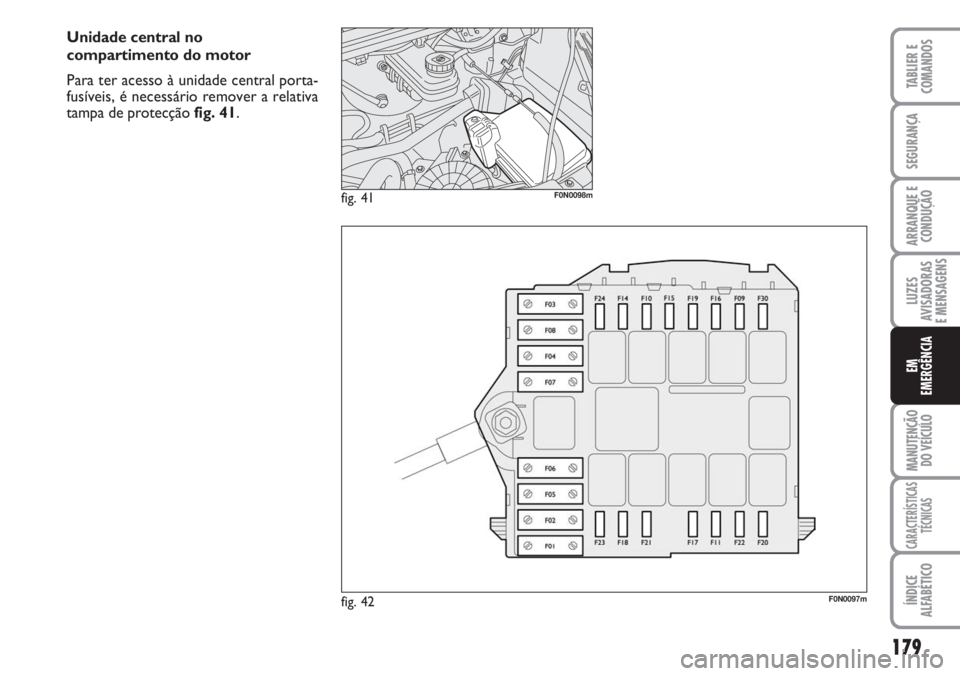

Unidade central no
compartimento do motor
Para ter acesso à unidade central porta-
fusíveis, é necessário remover a relativa
tampa de protecção fig. 41.

180
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

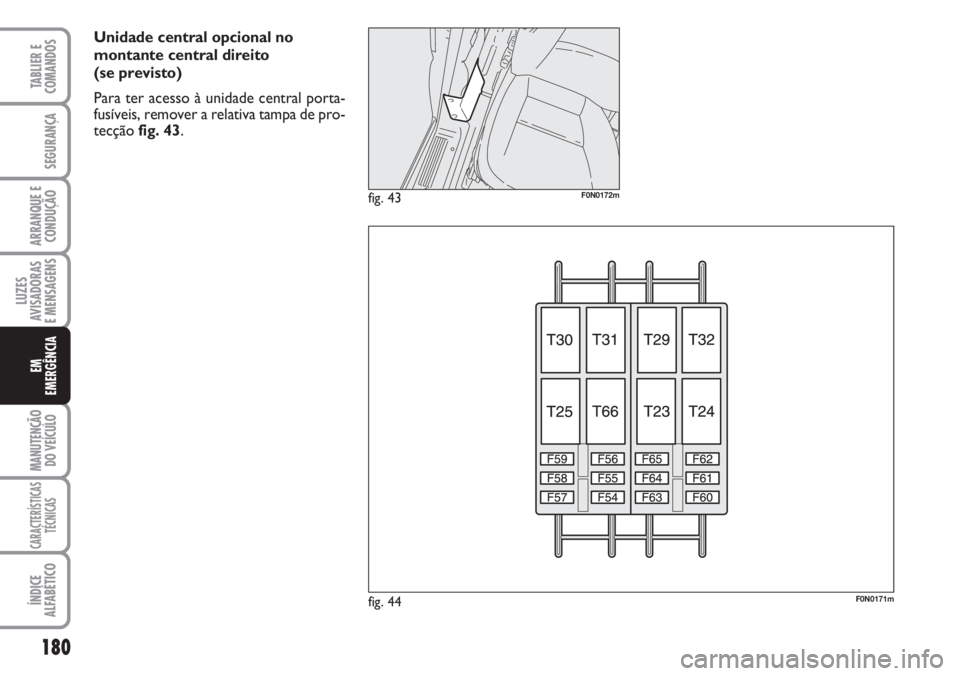

Unidade central opcional no
montante central direito
(se previsto)
Para ter acesso à unidade central porta-
fusíveis, remover a relativa tampa de pro-
tecção fig. 43.
fig. 43F0N0172m
fig. 44F0N0171m

181
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
TABELA DE RESUMO DOS FUSÍVEIS
Unidade no tablier porta-instrumentos
ACESSÓRIOS FUSÍVEL AMPERÈ
Luz do farol de médio direita F12 7,5
Luz do farol de médio esquerda, Corrector de alinhamento dos faróis F13 7,5
Relé da unidade central no vão do motor, relé da unidade central no tablier
porta-instrumentos (+chave) F31 7,5
Luzes internas Minibus (emergência) F32 10
Tomada de corrente traseira F33 15
AusenteF34 –
Luzes de marcha-atrás, Unidade central sevotronic, Sensor de água no filtro do
gasóleo, (+chave) F35 7,5
Unidade central de fecho centralizado (+ bateria) F36 20
Comando das luzes de paragem (principal), Terceiro stop, Quadro de instrumentos
(+chave)F37 10
Relá da unidade central no tablier porta-instrumentos (+bateria) F38 10
Tomada EOBD, Auto-rádio, Comando A/C, Alarme, Crono-taquígrafo,
Timer webasto (+bateria) F39 10
Vidro traseiro térmico esquerdo, Descongelador do espelho lado condutor F40 15
Vidro traseiro térmico direito, Descongelador do espelho lado passageiro F41 15
ABS, ASR, ESP, Comando das luzes de paragem (secundário) (+chave) F42 7,5

182
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

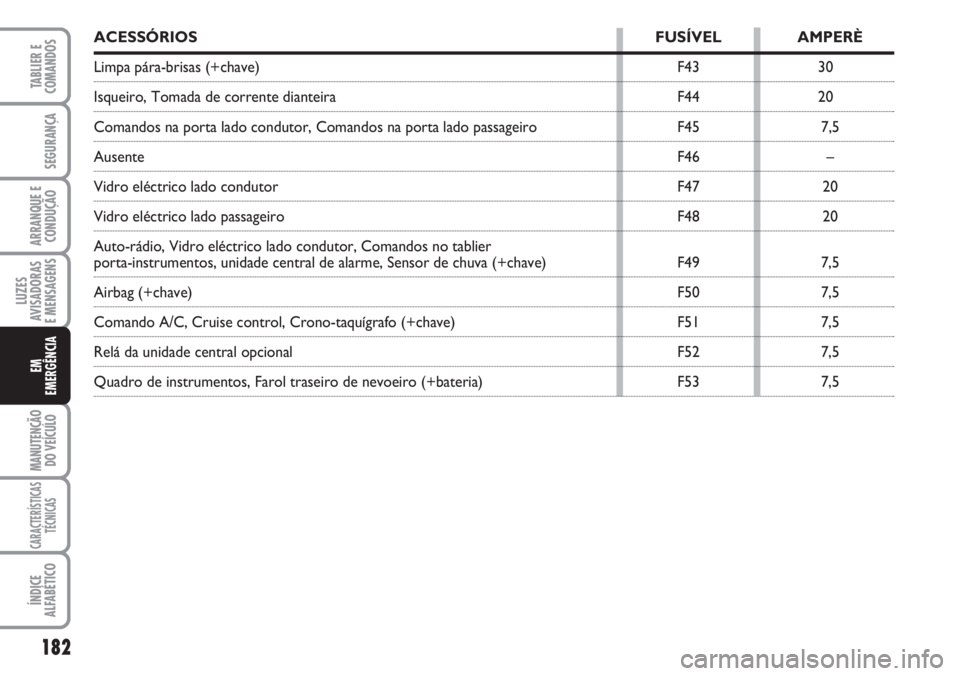

ACESSÓRIOS FUSÍVEL AMPERÈ
Limpa pára-brisas (+chave) F43 30
Isqueiro, Tomada de corrente dianteira F44 20
Comandos na porta lado condutor, Comandos na porta lado passageiro F45 7,5
AusenteF46 –
Vidro eléctrico lado condutor F47 20
Vidro eléctrico lado passageiro F48 20
Auto-rádio, Vidro eléctrico lado condutor, Comandos no tablier
porta-instrumentos, unidade central de alarme, Sensor de chuva (+chave) F49 7,5
Airbag (+chave) F50 7,5
Comando A/C, Cruise control, Crono-taquígrafo (+chave) F51 7,5
Relá da unidade central opcional F52 7,5
Quadro de instrumentos, Farol traseiro de nevoeiro (+bateria) F53 7,5

183
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
Unidade do compartimento do motor
ACESSÓRIOS FUSÍVEL AMPERÈ
Bomba ABS (+bateria) F01 40
Velas de pré-aquecimento (+bateria) F02 50
Comutador de ignição (+bateria) F03 30
Unidade central webasto (+bateria) F04 20
Ventilação no habitáculo com webasto (+bateria) F05 20
Ventoinha alta velocidade de arrefecimento motor (+bateria) F06 40/60
Ventoinha baixa velocidade de arrefecimento motor (+bateria) F07 40/50
Ventoinha no habitáculo (+chave) F08 40
Bomba lava pára-brisas F09 20
Avisador acústico F10 15
Sistema i.e. (serviços secundários) F11 15
Luz do farol de máximo direita F14 7,5
Luz do farol de máximo esquerda F15 7,5
Sistema i.e. (+chave) F16 7,5
Sistema i.e. (seviços primários) F17 10
Unidade cental de controlo motor (+bateria) F18 7,5
Compressor do condicionador F19 7,5
Bomba lava-faróis F20 30
