2007 FIAT DUCATO Manual de Uso e Manutenção (in Portuguese)

144
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
PROLONGADA
INACTIVIDADE
DO VEÍCULO
Se, o veículo deve permanecer parado por
mais de um mês, observar estas pre-
cauções:
❒colocar o veículo num local coberto,
seco e possivelmente ventilado;
❒engate uma marcha;
❒verifique que o travão de mão não es-
teja engatado;
❒desligue o terminal negativo do pólo
da bateria e controle o estado de car-
ga da mesma. Durante a armazenagem,
este controlo deverá ser repetido tri-
mestralmente. Recarregar, se o indi-
cador óptico apresenta uma coloração
escura sem a zona verde central (ver
“Recarga da bateria” no capítulo “Em
emergência”);
❒limpar e proteger as partes pintadas
aplicando ceras protectoras;
❒limpar e proteger as partes metálicas
brilhantes com específicas ceras em
comércio;
❒deitar talco nas palhetas de borracha
do limpa pára-brisas e do limpa vidro-
traseiro e deixá-las elevadas dos vi-
dros;
❒abrir ligeiramente as janelas;
❒cobrir o veículo com um toldo de te-
cido ou de plástico perfurado. Não use
toldos de plástico compacto, que não
permitem a evaporação da humidade
presente na superfície do veículo;
❒encher os pneus com uma pressão de
+ 0,5 bar em relação aquela normal-
mente prescrita e controlá-la de tem-
pos em tempos;
❒sempre que não se desligue a bateria
do sistema eléctrico, controlar o es-
tado de carga a cada trinta dias e no
caso em que o indicador óptico apre-
sente uma coloração escura sem a zo-
na verde central, providencie à sua re-
carga;
❒não esvaziar o sistema de arrefeci-
mento do motor.
AVISO Se o veículo é equipado de siste-
ma de alarme, desactive o alarme com o
telecomando.
Com as correntes montadas,
manter uma velocidade mo-
derada; não superar os 50
km/h. Evite os buracos, não
subir nos degraus ou pas-
seios e não percorrer longos
troços em estradas sem neve, para
não danificar o veículo e o asfalto.
AVISO

145
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
IÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS

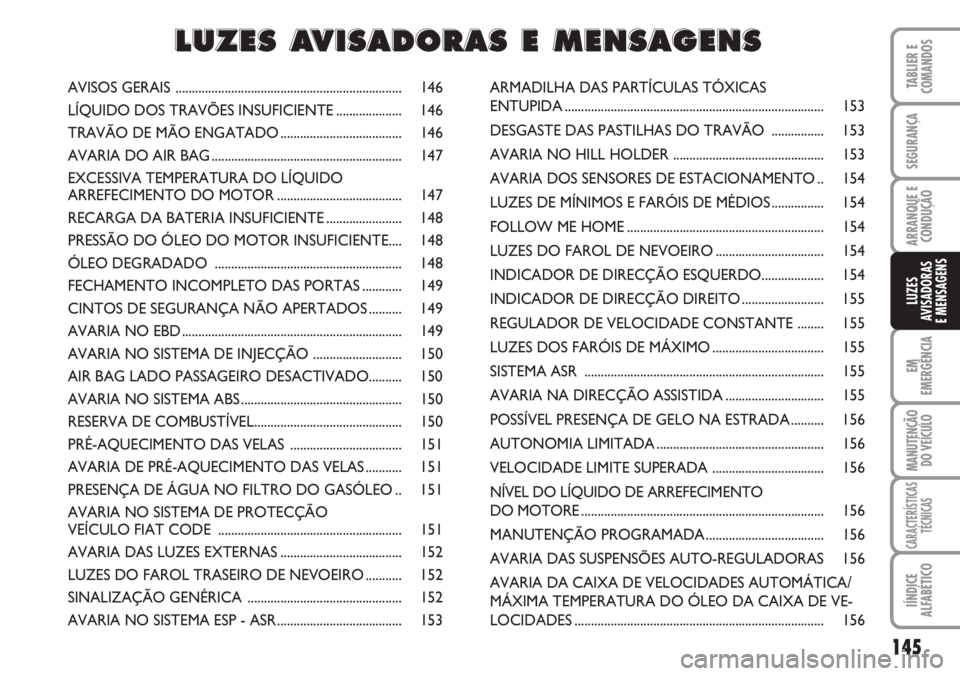

AVISOS GERAIS ..................................................................... 146
LÍQUIDO DOS TRAVÕES INSUFICIENTE .................... 146
TRAVÃO DE MÃO ENGATADO ..................................... 146
AVARIA DO AIR BAG .......................................................... 147
EXCESSIVA TEMPERATURA DO LÍQUIDO
ARREFECIMENTO DO MOTOR ...................................... 147
RECARGA DA BATERIA INSUFICIENTE ....................... 148
PRESSÃO DO ÓLEO DO MOTOR INSUFICIENTE.... 148
ÓLEO DEGRADADO ......................................................... 148
FECHAMENTO INCOMPLETO DAS PORTAS ............ 149
CINTOS DE SEGURANÇA NÃO APERTADOS .......... 149
AVARIA NO EBD ................................................................... 149
AVARIA NO SISTEMA DE INJECÇÃO ........................... 150
AIR BAG LADO PASSAGEIRO DESACTIVADO.......... 150
AVARIA NO SISTEMA ABS ................................................. 150
RESERVA DE COMBUSTÍVEL............................................. 150
PRÉ-AQUECIMENTO DAS VELAS .................................. 151
AVARIA DE PRÉ-AQUECIMENTO DAS VELAS ........... 151
PRESENÇA DE ÁGUA NO FILTRO DO GASÓLEO .. 151
AVARIA NO SISTEMA DE PROTECÇÃO
VEÍCULO FIAT CODE ........................................................ 151
AVARIA DAS LUZES EXTERNAS ..................................... 152
LUZES DO FAROL TRASEIRO DE NEVOEIRO ........... 152
SINALIZAÇÃO GENÉRICA ............................................... 152
AVARIA NO SISTEMA ESP - ASR ...................................... 153ARMADILHA DAS PARTÍCULAS TÓXICAS
ENTUPIDA ............................................................................... 153
DESGASTE DAS PASTILHAS DO TRAVÃO ................ 153
AVARIA NO HILL HOLDER .............................................. 153
AVARIA DOS SENSORES DE ESTACIONAMENTO .. 154
LUZES DE MÍNIMOS E FARÓIS DE MÉDIOS ................ 154
FOLLOW ME HOME ............................................................ 154
LUZES DO FAROL DE NEVOEIRO ................................. 154
INDICADOR DE DIRECÇÃO ESQUERDO................... 154
INDICADOR DE DIRECÇÃO DIREITO ......................... 155
REGULADOR DE VELOCIDADE CONSTANTE ........ 155
LUZES DOS FARÓIS DE MÁXIMO .................................. 155
SISTEMA ASR ......................................................................... 155
AVARIA NA DIRECÇÃO ASSISTIDA .............................. 155
POSSÍVEL PRESENÇA DE GELO NA ESTRADA .......... 156
AUTONOMIA LIMITADA ................................................... 156
VELOCIDADE LIMITE SUPERADA .................................. 156
NÍVEL DO LÍQUIDO DE ARREFECIMENTO
DO MOTORE.......................................................................... 156
MANUTENÇÃO PROGRAMADA .................................... 156
AVARIA DAS SUSPENSÕES AUTO-REGULADORAS 156
AVARIA DA CAIXA DE VELOCIDADES AUTOMÁTICA/
MÁXIMA TEMPERATURA DO ÓLEO DA CAIXA DE VE-
LOCIDADES ............................................................................ 156
L L
U U
Z Z
E E
S S
A A
V V
I I
S S
A A
D D
O O
R R
A A
S S
E E
M M
E E
N N
S S
A A
G G
E E
N N
S S

146
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
LUZES AVISADORAS E
MENSAGENS
AVISOS GERAIS
O acendimento da luz avisadora é asso-
ciado a mensagem específica e/ou aviso
acústico onde o quadro de bordo o per-
mitir. Estas mensagens são sintéticas e
de cautelae não devem ser considera-
das suficientes e/ou alternativas a quanto
especificado no presente Manual de Uso
e Manutenção, de cujo se aconselha sem-
pre uma cuidadosa leitura. Em caso de
mesnagem de avaria fazer sempre e so-
mente referência a quanto indicado
no presente capítulo.
AVISO As mensagens de avaria que apa-
recem no display são subdivididas em duas
categorias: anomalias gravese anomalias
menos graves.
As anomalias gravesvisualizam um “ci-
clo” de mensagens repetido por um tem-
po prolongado.
As anomalias menos gra-
vesvisualizam um “ciclo” de mensagens por
um tempo mais limitado.
É possível inte-
rromper o ciclo de visualização de ambas
as categorias premindo o botão MODE.
A luz avisadora no quadro de bordo per-
manece acesa até quando não é elimina-
da a causa do funcionamento irregular.
Para as mensagens relativas as versões equi-
padas com caixa de velocidades Dualogic
ver quanto descrito no Suplemento em
anexo.LÍQUIDO DOS
TRAVÕES
INSUFICIENTE
(vermelha)
TRAVÃO DE MÃO
ENGATADO (vermelha)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois alguns segundos.
Líquido dos travões insuficiente
A luz avisadora acende quando o nível do
liquido travões no tanque desce abaixo do
nível mínimo, a causa de uma possível fu-
ga de líquido do circuito.
Em algumas versões o display visualiza a
mensagem dedicada.
x
Se, a luz avisadora xacen-
de durante a marcha (em al-
gumas versões acompanhada da
mensagem visualizada pelo display)
estacione imediatamente e dirija-se
à Rede de Assistência Fiat.
AVISO
Travão de mão engatado
A luz avisadora acende quando é engata-
do o travão de mão.
Se, o veículo está em movimento nalgu-
mas versões existe também um aviso acús-
tico associado.
AVISO Se, a luz avisadora acende duran-
te a marcha, verifique que o travão de mão
não esteja engatado.

147
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
IÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
AVARIA AIR BAG
(vermelha)
Ao rodar a chave na posição
MARa luz avisadora acende, mas deve
apagar-se depois alguns segundos.
O acendimento da luz avisadora de modo
permanente indica uma anomalia no sis-
tema air bag.
Em algumas versões o display visualiza a
mensagem dedicada.
¬Se, a luz avisadora ¬não
acende ao rodar a chave na
posição MAR ou permanece acesa
durante a marcha, é possível que se-
ja presente uma anomalia nos siste-
mas de retenção; neste caso os air
bag ou os pré-tensores podem não
activar-se em caso de acidente ou,
num mais limitado número de casos,
activar-se de modo errado. Antes de
prosseguir, contactar a Rede de As-
sistência Fiat para o imediato con-
trolo do sistema.
AVISO
A avaria da luz avisadora ¬(luz avisadora apagada) é
indicada pelo lampejo além dos nor-
mais 4 segundos da luz avisadora
Fque indica air bag frontal passageiro
desactivado.
AVISO
EXCESSIVA
TEMPERATURA DO
LÍQUIDO DE
ARREFECIMENTO DO
MOTOR (vermelha)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois alguns segundos.
A luz avisadora acende quando o motor é
excessivamente aquecido.
Se, a luz avisadora acende é necessário se-
guir os seguintes comportamentos:
❒em caso de marcha normal: parar
o veículo, desligue o motor e verifi-
car que o nível de água no interno do
tanque não esteja abaixo da referên-
cia MIN. Neste caso aguarde alguns
minutos para permitir o arrefecimen-
to do motor, em seguida, abrir lenta-
mente e com cuidado a tampa, abas-
tecer com líquido de arrefecimento,
certificando-se que este esteja com-
preendido entre as referências MIN
e MAX indicadas no tanque. Verificar
visualmente a presença de eventuais
fugas de líquido. Se, no próximo arran-
que a luz avisadora tivesse novamen-
te de acender, dirija-se à Rede de As-
sistência Fiat.
ç

148
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
INSUFICIENTE
PRESSÃO DO ÓLEO
DO MOTOR (vermelha)
OLIO DEGRADATO
(vermelha) (se previsto)
Insuficiente pressão do óleo do
motor
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se
quando ligar o motor.
Em algumas versões o display visualiza a
mensagem dedicada.
v
Se, a luz avisadora vacende durante a marcha
(em algumas versões acompanhada
da mensagem visualizada pelo dis-
play) parar imediatamente o motor
e dirija-se à Rede de Assistência Fiat.
AVISO
❒Em caso de uso comprometedor
do veículo(por exemplo, reboque de
atrelados em subida ou com o veícu-
lo com a máxima carga): abrandar a
marcha e, no caso em que a luz avisa-
dora permanecer acesa, parar o veí-
culo. Estacione por 2 ou 3 minutos
mantendo o motor ligado e ligeira-
mente acelerado para favorecer uma
mais activa circulação do líquido de
arrefecimento, em seguida, desligue o
motor. Verificar o correcto nível do
líquido como anteriormente descrito.
AVISO Em caso de percursos muito difí-
ceis é aconselhável manter o motor liga-
do e ligeiramente acelerado por alguns mi-
nutos antes de travá-lo.
Em algumas versões o display visualiza a
mensagem dedicada.
INSUFICIENTE
RECARGA DA BATERIA
(vermelha)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se
quando ligar o motor (com o motor ao
ralenti é admitido um breve atraso no des-
ligamento).
Se, a luz avisadora permanece acesa, fixa
ou intermitente: dirija-se imediatamente
à Rede de Assistência Fiat.
w
Óleo degradado
A luz avisadora acende de modo intermi-
tente acompanhada da mensagem visuali-
zada no display (se previsto) quando o sis-
tema detecta degrado do óleo do motor.Após à primeira sinalização, a cada arran-
que do motor, a luz avisadora
vcon-
tinuará a lampejar por 60 segundos e em
seguida a cada 2 horas até quando o óleo
não será substituído.
Se, a luz avisadora vlampeja, dirija-se o quanto
antes à Rede de Assistência Fiat que
providenciará a realizar a substi-
tuição do óleo do motor e ao apaga-
mento da relativa luz avisadora no
quadro de instrumentos.
AVISO

149
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
IÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
FECHO INCOMPLETO
DAS PORTAS/ VÃO DE
CARGA (vermelha)
A luz avisadora acende, em algumas
versões, quando uma ou mais portas ou
a porta da bagageira não estão perfeita-
mente fechadas.
Em algumas versões o display visualiza a
mensagem dedicada que indica a abertura
da porta dianteira esquerda/direita ou das
portas traseiras/vão de carga.
Com as portas abertas e veículo em mo-
vimento, é emitido um sinal acústico.
´
AVARIA EBD
(vermelha)
(amarelo âmbar)
O acendimento ao mesmo tempo das lu-
zes avisadoras
xe >com o motor li-
gado indica uma anomalia do sistema EBD
ou que o sistema não é disponível; neste
caso com travagens violentas se pode ha-
ver um bloco precoce das rodas traseiras,
com a possibilidade de desbandamento.
Conduzindo com muito cuidado, alcançar
imediatamente a Rede de Assistência Fiat
para a verificação do sistema.
Em algumas versões o display visualiza a
mensagem dedicada.
x>
CINTOS DE
SEGURANÇA NÃO
APERTADOS
(vermelha)
A luz avisadora no mostrador acende de
modo permanente com o veículo não em
movimento e cinto de segurança lado con-
dutor não correctamente apertado. Esta
luz avisadora se acenderá de modo inter-
mitente, acompanhada de um avisador
acústico (buzzer), quando, com o veículo
em movimento, os cintos do lugar condu-
tor não estão correctamente apertados. O
avisador acústico (buzzer) do sistema S.B.R.
(Seat Belt Reminder) pode ser excluído so-
mente pela Rede de Assistência Fiat. Em al-
gumas versões é possível reactivar o siste-
ma mediante o menu de set up.<

150
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
ç
RESERVA DE
COMBUSTÍVEL
(amarelo âmbar)
Ao rodar a chave na posição
MARa luz avisadora acende, mas deve
apagar-se depois alguns segundos.
A luz avisadora acende quando no reser-
vatório restam cerca de 10/12 litros de
combustível (a segunda das versões).
AVISO Se a luz avisadora lampeja, signifi-
ca que é presente uma anomalia no siste-
ma. Neste caso dirija-se à Rede de As-
sistência Fiat para a verificação do sistema. AVARIA NO SISTEMA
DE INJECÇÃO
(amarelo âmbar)
Em condições normais, ao rodar
a chiave de arranque na posição MAR, a
luz avisadora acende, mas, deve apagar-
se com o motor ligado.
Se, a luz avisadora permanece acesa ou
acende durante a marcha, indica um não
perfeito funcionamento do sistema de in-
jecção com possível perda de performan-
ces, péssima condução e consumos ele-
vados.
Nalgumas versões o display visualiza a men-
sagem dedicada.
Nestas condições pode-se prosseguir a
marcha evitando porém de pedir esforços
gravosos ao motor ou altas velocidades.
Dirigir-se sempre e o quanto antes à Re-
de de Assistência Fiat.
U
AVARIA DO SISTEMA
ABS (amarelo âmbar)
Ao rodar a chave na posição
MARa luz avisadora acende, mas deve
apagar-se depois alguns segundos.
A luz avisadora acende quando o sistema
é ineficiente ou não disponível. Neste ca-
so o sistema de travagem mantém inalte-
rada a própria eficácia, mas, sem as po-
tencialidades oferecidas pelo sistema ABS.
Proceder com prudência e dirija-se o
quanto antes à Rede de Assistência Fiat.
Nalgumas versões o display visualiza a men-
sagem dedicada.
>F
AIR BAG LADO
PASSAGEIRO
DESACTIVADO
(amarelo âmbar)
(se previsto)
A luz avisadora
Facende ao desactivar
o air bag frontal lado passageiro.
Com o air bag frontal passageiro activo,
ao rodar a chave na posição MAR, a luz
avisadora
Facende de modo fico pora
aprox. 4 segundos, lampeja pelos próxi-
mos 4 segundos e em seguida deve apa-
gar-se.
A luz avisadora
Findica
também eventuais anoma-
lias da luz avisadora
¬. Esta con-
dição é indicada pelo lampejo inter-
mitente da luz avisadora
Fmesmo
além dos 4 segundos. Neste caso a luz
avisadora
¬pode não indicar even-
tuais anomalias dos sistemas de re-
tenção. Antes de prosseguir, contac-
tar a Rede de Assistência Fiat para o
imediato controlo do sistema.
AVISO

151
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
IÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
PRÉ-AQUECIMENTO
DAS VELAS
(versões Multijet -
amarelo âmbar)
AVARIA NO PRÉ-
AQUECIMENTO DAS
VELAS
(versões Multijet -
amarelo âmbar)
Pré-aquecimento das velas
Ao rodar a chave na posição MAR, a luz
avisadora acende; se apaga quando as ve-
las atingem a temperatura pré-definida. Li-
gue o motor imediatamente depois do
apagamento da luz avisadora.
AVISO Com a temperatura ambiente ele-
vada, o acendimento da luz avisadora po-
de haver uma duração quase imperceptí-
vel.
Avaria no pré-aquecimento das
velas
A luz avisadora lampeja em caso de ano-
malia no sistema de pré-aquecimento das
velas. Dirija-se o quanto antes à Rede de
Assistência Fiat.
Em algumas versões o display visualiza a
mensagem dedicada.
m
PRESENÇA DE ÁGUA
NO FILTRO DO
GASÓLEO
(versões Multijet -
amarelo âmbar)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois alguns segundos.
A luz avisadora acende quando tem água
no filtro do gasóleo.
Nalgumas versões o display visualiza a men-
sagem dedicada.
c
A presença de água no circui-
to de alimentação, pode cau-
sar graves danos ao sistema
de injecção e causar irregu-
laridades no funcionamento do motor.
No caso em que a luz avisadora
cacender (em algumas versões acom-
panhada da mensagem visualizada pe-
lo display) dirija-se o quanto antes à
Rede de Assistência Fiat para a ope-
ração de purga. Sempre que a mesma
mensagem se verifque imediatamente
depois de um abastecimento, é possí-
vel que tenha sido introduzida água no
reservatório: neste caso desligue ime-
diatamente o motor e contactar a Re-
de de Assistência Fiat.
AVARIA NO SISTEMA
DE PROTECÇÃO DO
VEÍCULO - FIAT CODE
(amarelo âmbar)
Ao rodar a chave na posição MARa luz
avisadora deve lampejar só uma vez e de-
pois apagar-se.
A luz avisadora acesa de modo fixo, e a
chave na posição MAR, indica:
❒una possível avaria (ver ”O sistema
Fiat Code” no Capítulo “Tablier e co-
mandos”);
❒uma possível tentativa de efracção na
presença de alarme; neste caso a luz
avisadora se apaga depois de cerca 10
segundos.
Se, com o motor ligado a luz avisadora
Ylampeja, significa que o veículo não é
protegido pelo dispositivo de bloqueio
motor (ver “O sistema Fiat Code” no ca-
pítulo “Tablier e comandos”).
Dirija-se à Rede de Assistência Fiat para
realizar a memorização de todas as cha-
ves.
Y
