2007 FIAT DUCATO Betriebsanleitung (in German)

24
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Einstellung der Lautstärke Buzzer
(bUZZ)
Mit dieser Funktion kann die Lautstärke
des akustischen Signals (Buzzer), das even-
tuelle Fehlermeldungen/Hinweise beglei-
tet, eingestellt werden.
Zur Einstellung der gewünschten Lauts-
tärke gehen Sie so vor:
– die Taste MODEkurz drücken, im Dis-
play erscheint die Schrift (bUZZ);– die Taste ▲oder ▼drücken, um das
gewünschte Lautstärkenniveau auszu-
wählen (die Einstellung ist auf 8 Niveaus
möglich).
– Die Taste MODEkurz drücken, um zur
Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren,
ohne zu speichern.Einstellung der Maßeinheit (Unit)
Diese Funktion ermöglicht die Einstellung
der Maßeinheit.
Für die Einstellung gehen Sie so vor:
– die Taste MODEkurz drücken, im Dis-
play erscheint die Schrift (Unit) und die
vorher eingestellte Maßeinheit (km) oder
(mi);
– die Taste ▲oder ▼drücken, um die
gewünschte Maßeinheit auszuwählen.
– Die Taste MODEkurz drücken, um zur
Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren,
ohne zu speichern.

25
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1001d
F0N1003dF0N1002d F0N1005d
F0N1006d F0N1002d
F0N1003d
Aktivierung/Deaktivierung
der Front- und Seitenairbags auf
der Beifahrerseite für den Schutz
des Oberkörpers (Side Bag)
(wo vorgesehen) (BAG P)
Diese Funktion ermöglicht die Aktivie-
rung/Deaktivierung des Airbags auf der
Beifahrerseite.
Bitte gehen Sie so vor:
❒die Taste MODEdrücken, und nach
der Anzeige der Meldung (BAG P
OFF) (für die Deaktivierung) oder der
Meldung (BAG P On) (für die Aktivie-
rung) auf dem Display durch Drücken
der Tasten ▲oder ▼, erneut die Ta-
ste MODEdrücken;
❒auf dem Display erscheint eine Mel-
dung, die die Bestätigung anfordert;
❒durch Druck der Tasten ▲oder ▼
(YES) (für die Bestätigung der Akti-
vierung/Deaktivierung) oder (no) (für
die Ablehnung) auswählen;
❒die Taste MODE kurz drücken, es er-
scheint eine Meldung zur Bestätigung
der Wahl, und Sie kehren zur Menü-
bildschirmseite zurück, oder die Taste
lange drücken, um zur Standardbild-
schirmseite zurückzukehren, ohne zu
speichern.

BEDIENTASTEN Abb. 20
▲Zum Durchlaufen der Bildschirmseite
und der entsprechenden Optionen
nach oben oder zum Erhöhen des an-
gezeigten Wertes.
MODEKurzer Druck für den Zugang
zum
Menü und/oder den Wechsel
zur nächsten Bildschirmseite
oder zur Bestätigung der ge-
wünschten Wahl.
Langer Druck für die Rückkehr
zur Standardbildschirmseite.
▼Zum Durchlaufen der Bildschirmseite
und der entsprechenden Optionen
nach unten oder für die Verringerung
des angezeigten Wertes.

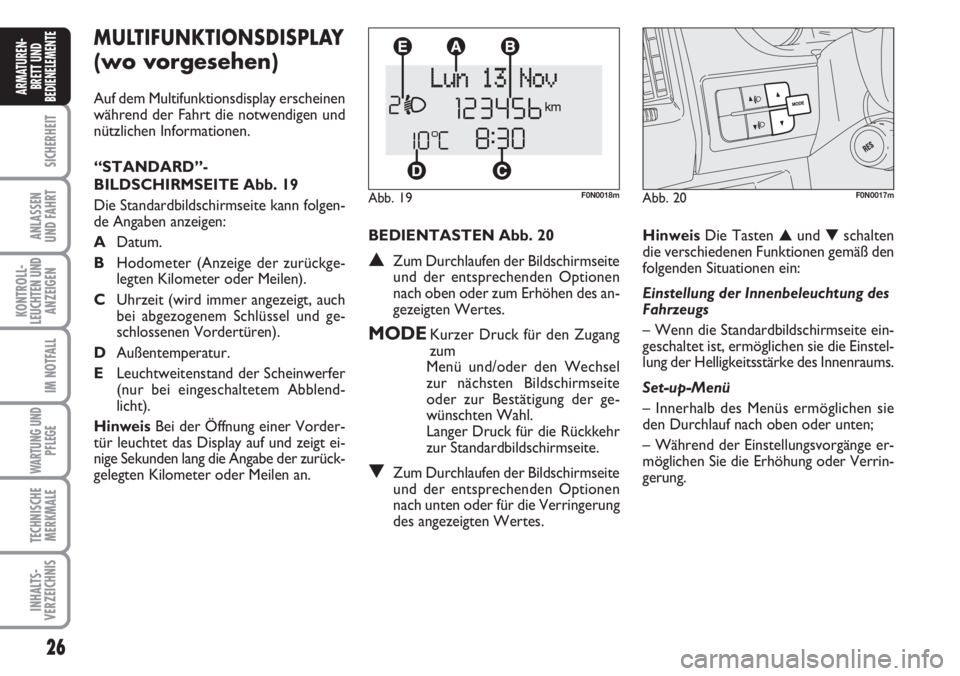

MULTIFUNKTIONSDISPLAY
(wo vorgesehen)
Auf dem Multifunktionsdisplay erscheinen
während der Fahrt die notwendigen und
nützlichen Informationen.
“STANDARD”-
BILDSCHIRMSEITE Abb. 19
Die Standardbildschirmseite kann folgen-
de Angaben anzeigen:
ADatum.
BHodometer (Anzeige der zurückge-
legten Kilometer oder Meilen).
CUhrzeit (wird immer angezeigt, auch
bei abgezogenem Schlüssel und ge-
schlossenen Vordertüren).
DAußentemperatur.
ELeuchtweitenstand der Scheinwerfer
(nur bei eingeschaltetem Abblend-
licht).
HinweisBei der Öffnung einer Vorder-
tür leuchtet das Display auf und zeigt ei-
nige Sekunden lang die Angabe der zurück-
gelegten Kilometer oder Meilen an.
Abb. 19F0N0018m
HinweisDie Tasten ▲und ▼schalten
die verschiedenen Funktionen gemäß den
folgenden Situationen ein:
Einstellung der Innenbeleuchtung des
Fahrzeugs
– Wenn die Standardbildschirmseite ein-
geschaltet ist, ermöglichen sie die Einstel-
lung der Helligkeitsstärke des Innenraums.
Set-up-Menü
– Innerhalb des Menüs ermöglichen sie
den Durchlauf nach oben oder unten;
– Während der Einstellungsvorgänge er-
möglichen Sie die Erhöhung oder Verrin-
gerung.
Abb. 20F0N0017m
26
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

27
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

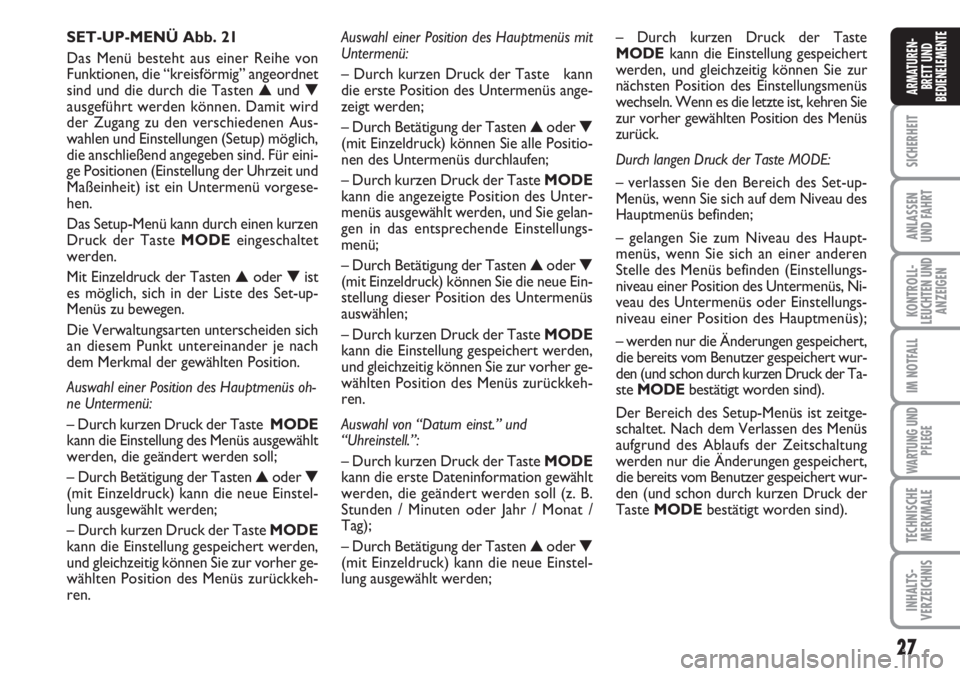

SET-UP-MENÜ Abb. 21
Das Menü besteht aus einer Reihe von
Funktionen, die “kreisförmig” angeordnet
sind und die durch die Tasten ▲und ▼
ausgeführt werden können. Damit wird
der Zugang zu den verschiedenen Aus-
wahlen und Einstellungen (Setup) möglich,
die anschließend angegeben sind. Für eini-
ge Positionen (Einstellung der Uhrzeit und
Maßeinheit) ist ein Untermenü vorgese-
hen.
Das Setup-Menü kann durch einen kurzen
Druck der Taste MODEeingeschaltet
werden.
Mit Einzeldruck der Tasten ▲oder ▼ist
es möglich, sich in der Liste des Set-up-
Menüs zu bewegen.
Die Verwaltungsarten unterscheiden sich
an diesem Punkt untereinander je nach
dem Merkmal der gewählten Position.
Auswahl einer Position des Hauptmenüs oh-
ne Untermenü:
– Durch kurzen Druck der Taste MODE
kann die Einstellung des Menüs ausgewählt
werden, die geändert werden soll;
– Durch Betätigung der Tasten ▲oder ▼
(mit Einzeldruck) kann die neue Einstel-
lung ausgewählt werden;
– Durch kurzen Druck der Taste MODE
kann die Einstellung gespeichert werden,
und gleichzeitig können Sie zur vorher ge-
wählten Position des Menüs zurückkeh-
ren.– Durch kurzen Druck der Taste
MODEkann die Einstellung gespeichert
werden, und gleichzeitig können Sie zur
nächsten Position des Einstellungsmenüs
wechseln. Wenn es die letzte ist, kehren Sie
zur vorher gewählten Position des Menüs
zurück.
Durch langen Druck der Taste MODE:
– verlassen Sie den Bereich des Set-up-
Menüs, wenn Sie sich auf dem Niveau des
Hauptmenüs befinden;
– gelangen Sie zum Niveau des Haupt-
menüs, wenn Sie sich an einer anderen
Stelle des Menüs befinden (Einstellungs-
niveau einer Position des Untermenüs, Ni-
veau des Untermenüs oder Einstellungs-
niveau einer Position des Hauptmenüs);
– werden nur die Änderungen gespeichert,
die bereits vom Benutzer gespeichert wur-
den (und schon durch kurzen Druck der Ta-
ste MODEbestätigt worden sind).
Der Bereich des Setup-Menüs ist zeitge-
schaltet. Nach dem Verlassen des Menüs
aufgrund des Ablaufs der Zeitschaltung
werden nur die Änderungen gespeichert,
die bereits vom Benutzer gespeichert wur-
den (und schon durch kurzen Druck der
Taste MODEbestätigt worden sind). Auswahl einer Position des Hauptmenüs mit
Untermenü:
– Durch kurzen Druck der Taste kann
die erste Position des Untermenüs ange-
zeigt werden;
– Durch Betätigung der Tasten ▲oder ▼
(mit Einzeldruck) können Sie alle Positio-
nen des Untermenüs durchlaufen;
– Durch kurzen Druck der Taste MODE
kann die angezeigte Position des Unter-
menüs ausgewählt werden, und Sie gelan-
gen in das entsprechende Einstellungs-
menü;
– Durch Betätigung der Tasten ▲oder ▼
(mit Einzeldruck) können Sie die neue Ein-
stellung dieser Position des Untermenüs
auswählen;
– Durch kurzen Druck der Taste MODE
kann die Einstellung gespeichert werden,
und gleichzeitig können Sie zur vorher ge-
wählten Position des Menüs zurückkeh-
ren.
Auswahl von “Datum einst.” und
“Uhreinstell.”:
– Durch kurzen Druck der Taste MODE
kann die erste Dateninformation gewählt
werden, die geändert werden soll (z. B.
Stunden / Minuten oder Jahr / Monat /
Tag);
– Durch Betätigung der Tasten ▲oder ▼
(mit Einzeldruck) kann die neue Einstel-
lung ausgewählt werden;

Tag
JahrMonat
Deutsch
Français
English
Español
Italiano
Nederland
Português Beispiel:

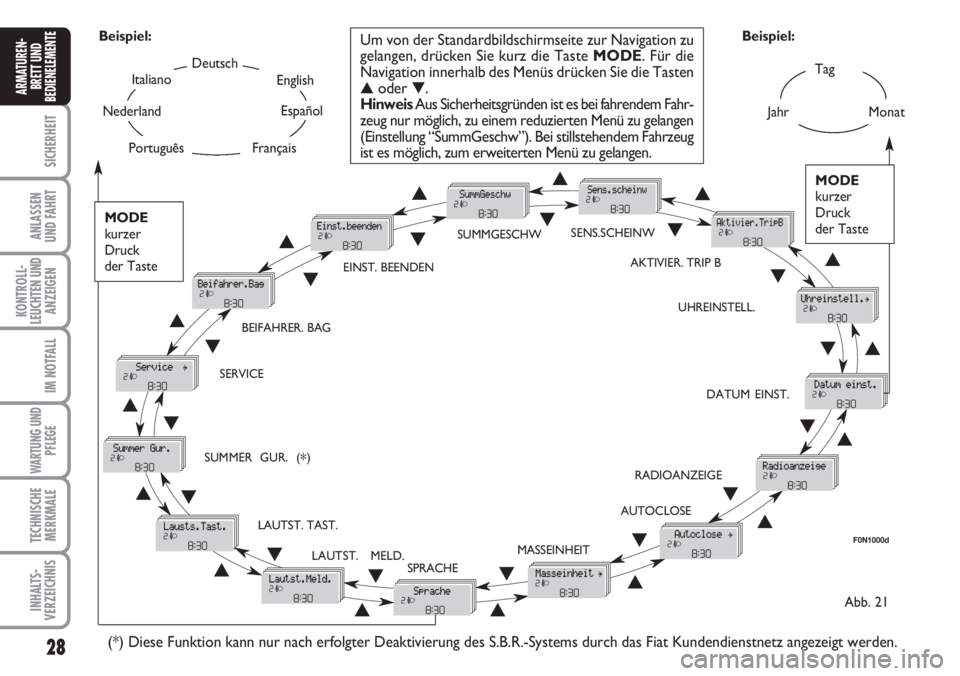

Abb. 21 Beispiel:
Um von der Standardbildschirmseite zur Navigation zu
gelangen, drücken Sie kurz die Taste MODE. Für die
Navigation innerhalb des Menüs drücken Sie die Tasten
▲oder ▼.
HinweisAus Sicherheitsgründen ist es bei fahrendem Fahr-
zeug nur möglich, zu einem reduzierten Menü zu gelangen
(Einstellung “SummGeschw”). Bei stillstehendem Fahrzeug
ist es möglich, zum erweiterten Menü zu gelangen.
F0N1000d
MODE
kurzer
Druck
der Taste
▲
▼
EINST. BEENDENSUMMGESCHWSENS.SCHEINW
UHREINSTELL.
DATUM EINST.
RADIOANZEIGE
AUTOCLOSE
MASSEINHEIT
SPRACHE LAUTST. MELD. LAUTST. TAST. SUMMER GUR. (
*) SERVICEBEIFAHRER. BAG
(*) Diese Funktion kann nur nach erfolgter Deaktivierung des S.B.R.-Systems durch das Fiat Kundendienstnetz angezeigt werden.
AKTIVIER. TRIP B
MODE
kurzer
Druck
der Taste
28
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲

29
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
– Die Taste MODE kurz drücken, um zur
Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren,
ohne zu speichern.
Wenn die Einstellung gelöscht werden soll,
gehen Sie so vor:
– die Taste MODEkurz drücken, auf dem
Display erscheint blinkend (On);
– die Taste ▼drücken, auf dem Display
erscheint blinkend (Off);
– die Taste MODEkurz drücken, um zur
Menübildschirmseite zurückzukehren
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren,
ohne zu speichern.
Einstellung der Empfindlichkeit
des Dämmerungssensors
(wo vorgesehen)
Diese Funktion ermöglicht es, die Emp-
findlichkeit des Dämmerungssensors (auf
3 Stufen) einzustellen.
Um die gewünschte Empfindlichkeitsstu-
fe einzustellen, gehen Sie bitte wie folgt
vor:
– die Taste MODEkurz drücken, im Dis-
play erscheint blinkend die vorher einge-
stellte “Empfindlichkeitsstufe”; Geschwindigkeitsgrenze
(SummGeschw)
Diese Funktion erlaubt die Einstellung ei-
ner Höchstgeschwindigkeit für das Fahr-
zeug (km/h oder mph). Bei Überschreitung
wird der Benutzer gewarnt (siehe Kapi-
tel “Kontrollleuchten und Anzeigen”).
Für die Einstellung der gewünschten Ge-
schwindigkeitsgrenze gehen Sie so vor:
– die Taste MODEkurz drücken, auf dem
Display erscheint die Schrift (SummGe-
schw);
– die Taste ▲oder ▼drücken, um die
Ein- (On) oder Ausschaltung (Off) der Ge-
schwindigkeitsgrenze auszuwählen;
– Wenn die Funktion durch Druck der Ta-
sten ▲oder ▼aktiviert wurde (On),
wählen Sie die gewünschte Geschwindig-
keitsgrenze aus und drücken MODEzur
Bestätigung der Auswahl.
HinweisDie Einstellung ist zwischen 30 und
200 km/h oder 20 und 125 mph je nach der
vorher eingestellten Maßeinheit möglich (sie-
he den hiernach beschriebenen Abschnitt
“Einstellung der Maßeinheit (Masseinheit)”).
Jeder Druck der Taste
▲/ ▼bewirkt die
Zu- bzw. Abnahme des Wertes um 5 Ein-
heiten. Wenn die betreffende Taste
▲/ ▼gedrückt gehalten wird, erfolgt eine auto-
matische schnelle Zu- oder Abnahme. Ist der
gewünschte Wert fast erreicht, die Taste los-
lassen, und die Einstellung durch Einzeldruck
vervollständigen.
– die Taste ▲oder ▼drücken, um die
Einstellung auszuführen;
– die Taste MODEkurz drücken, um zur
Menübildschirmseite zurückzukehren
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren,
ohne zu speichern.
Einschalten Trip B (Aktivier.
TripB)
Mit dieser Funktion kann man die Anzei-
ge der Funktion TRIP B (teilweiser Trip)
aktivieren (On) oder deaktivieren (Off).
Für weitere Informationen siehe Abschnitt
“Trip Computer”.
Zum Ein-/Ausschalten gehen Sie so vor:
– die Taste MODEkurz drücken, auf dem
Display erscheint blinkend (On) oder (Off)
(je nach der vorhergehenden Einstellung);
– die Taste ▲oder ▼drücken, um die
Wahl zu treffen;
– die Taste MODEkurz drücken, um zur
Menübildschirmseite zurückzukehren
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren,
ohne zu speichern.

– Wenn Sie in das Untermenü “Modus”: ge-
langendie Taste MODE kurz drücken, im
Display erscheint blinkend der Anzeige-
modus;
– die Taste ▲oder ▼drücken, um die
Auswahl im “24h”- oder “12h”-Modus
auszuwählen.
Nach erfolgter Einstellung die Taste MO-
DE kurz drücken, um zur Bildschirmsei-
te des Untermenüs zurückzukehren, oder
die Taste lange drücken, um zur Haupt-
bildschirmseite zurückzukehren, ohne zu
speichern.
– erneut die Taste MODElange drücken,
um gemäß dem Punkt, an dem man sich im
Menü befindet, zur Standardbildschirm-
seite oder zum Hauptmenü zurückzukeh-

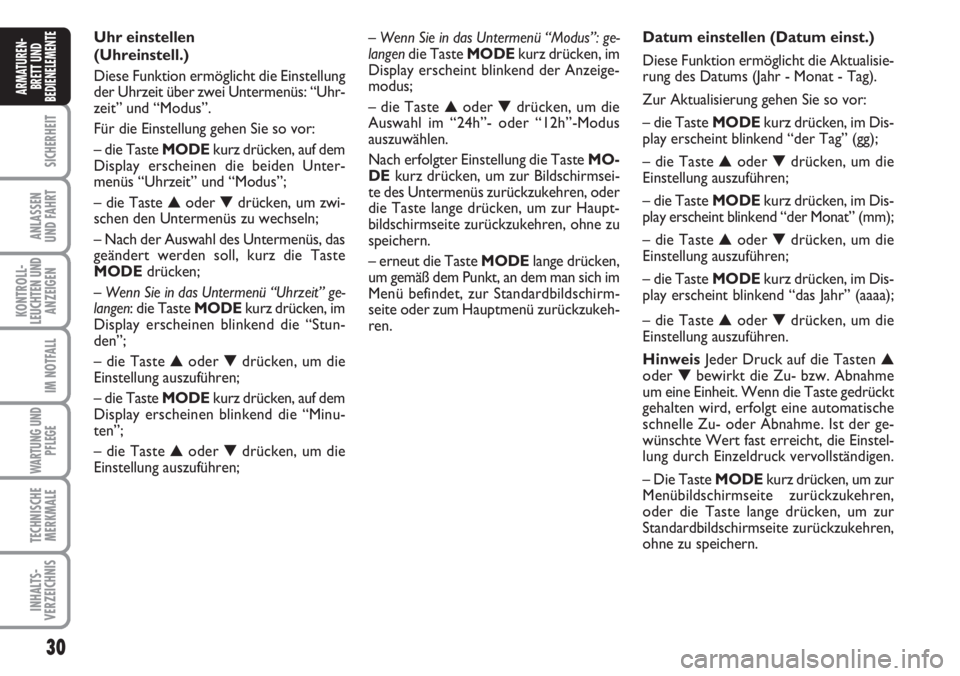

ren. Uhr einstellen
(Uhreinstell.)
Diese Funktion ermöglicht die Einstellung
der Uhrzeit über zwei Untermenüs: “Uhr-
zeit” und “Modus”.
Für die Einstellung gehen Sie so vor:
– die Taste MODEkurz drücken, auf dem
Display erscheinen die beiden Unter-
menüs “Uhrzeit” und “Modus”;
– die Taste ▲oder ▼drücken, um zwi-
schen den Untermenüs zu wechseln;
– Nach der Auswahl des Untermenüs, das
geändert werden soll, kurz die Taste
MODEdrücken;
– Wenn Sie in das Untermenü “Uhrzeit” ge-
langen: die Taste MODEkurz drücken, im
Display erscheinen blinkend die “Stun-
den”;
– die Taste ▲oder ▼drücken, um die
Einstellung auszuführen;
– die Taste MODEkurz drücken, auf dem
Display erscheinen blinkend die “Minu-
ten”;
– die Taste ▲oder ▼drücken, um die
Einstellung auszuführen;Datum einstellen (Datum einst.)
Diese Funktion ermöglicht die Aktualisie-
rung des Datums (Jahr - Monat - Tag).
Zur Aktualisierung gehen Sie so vor:
– die Taste MODEkurz drücken, im Dis-
play erscheint blinkend “der Tag” (gg);
– die Taste ▲oder ▼drücken, um die
Einstellung auszuführen;
– die Taste MODEkurz drücken, im Dis-
play erscheint blinkend “der Monat” (mm);
– die Taste ▲oder ▼drücken, um die
Einstellung auszuführen;
– die Taste MODEkurz drücken, im Dis-
play erscheint blinkend “das Jahr” (aaaa);
– die Taste ▲oder ▼drücken, um die
Einstellung auszuführen.
HinweisJeder Druck auf die Tasten ▲
oder ▼bewirkt die Zu- bzw. Abnahme
um eine Einheit. Wenn die Taste gedrückt
gehalten wird, erfolgt eine automatische
schnelle Zu- oder Abnahme. Ist der ge-
wünschte Wert fast erreicht, die Einstel-
lung durch Einzeldruck vervollständigen.
– Die Taste MODEkurz drücken, um zur
Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren,
ohne zu speichern.
30
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

31
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Automatische Zentralverriegelung
bei fahrendem Fahrzeug (Autoclose)
Durch die Funktion wird bei Aktivierung
(ON) die automatische Verriegelung der
Türen durchgeführt, wenn das Fahrzeug
20 km/h überschreitet.
Zum Ein- (On) oder Ausschalten (Off) die-
ser Funktion gehen Sie so vor:
– die Taste MODEkurz drücken, im Dis-
play erscheint ein Untermenü;
– die Taste MODE kurz drücken, auf dem
Display erscheint blinkend (On) oder (Off)
(je nach der vorhergehenden Einstellung);
– die Taste ▲oder ▼drücken, um die
Wahl zu treffen;
– die Taste MODEkurz drücken, um zur
Bildschirmseite des Untermenüs zurück-
zukehren, oder die Taste lange drücken,
um zur Hauptbildschirmseite zurückzu-
kehren, ohne zu speichern;
– erneut die Taste MODElange drücken,
um gemäß dem Punkt, an dem man sich im
Menü befindet, zur Standardbildschirm-
seite oder zum Hauptmenü zurückzukeh-
ren. Wiederholung
Audioinformationen
(Radioanzeige)
Mit dieser Funktion ist es möglich, auf dem
Display die Informationen für das Radio
anzuzeigen.
– Radio: Frequenz oder RDS-Informatio-
nen des gewählten Senders, Aktivierung
des automatischen Suchlaufs AutoSTore;
– CD Audio, CD MP3: Nummer des Ti-
tels;
– CD-Changer: CD-Nummer und -Titel;
Zur Anzeige (On) oder Löschung (Off)
der Informationen des Autoradios auf dem
Display gehen Sie so vor:
– die Taste MODEkurz drücken, im Dis-
play erscheint blinkend (On)oder (Off) (je
nach der vorhergehenden Einstellung);
– die Taste ▲oder ▼drücken, um die
Wahl zu treffen;
– Die Taste MODEkurz drücken, um zur
Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren,
ohne zu speichern.Einstellung der Maßeinheit
(Masseinheit)
Diese Funktion ermöglicht die Einstellung
der Maßeinheiten in drei Untermenüs: “Ent-
fernung”, “Verbrauch” und “Temperatur”.
Zur Einstellung der gewünschten Einheit ge-
hen Sie so vor:
– die Taste MODEkurz drücken, im Dis-
play erscheinen die drei Untermenüs;
– die Taste ▲oder ▼drücken, um unter
den drei Untermenüs zu wechseln;
– nach der Auswahl des Untermenüs, das
geändert werden soll, die Taste MODE
kurz drücken;
– wenn Sie in das Untermenü “Entfernung” ge-
langen: die Taste MODEkurz drücken, im
Display erscheint “km” oder “mi” (je nach
der vorhergehenden Einstellung);
– die Taste ▲oder ▼drücken, um die
Wahl zu treffen;
– wenn Sie in das Untermenü “Verbrauch” ge-
langen: die Taste MODEkurz drücken, im
Display erscheint “km/l”, “l/100km” oder
“mpg” (je nach der vorhergehenden Ein-
stellung);
