2007 FIAT DUCATO Betriebsanleitung (in German)

176
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
HINTERE INNENLEUCHTE
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Auf die von den Pfeilen angegebenen
Punkte einwirken, und die Innen-
leuchte D-Abb. 36entfernen;
❒Die Schutzklappe öffnen E-Abb. 37;
❒Die Glühlampe F-Abb. 37nach Auf-
biegen der seitlichen Kontaktzungen er-
setzen und prüfen, dass die neue
Glühlampe von den Kontaktzungen
richtig gehalten wird;
❒Die Schutzklappe E-Abb. 37wieder
schließen, und die Innenleuchte D-
Abb. 36in ihrer Aufnahme befestigen
und sicherstellen, dass die Einrastung
erfolgt ist.
Abb. 34F0N0090m
Abb. 35F0N0091m
Abb. 36F0N0092m
Abb. 37F0N0093m
AUSWECHSELN DER
GLÜHLAMPE BEI EINEM
INNENLICHT
Für Typ und Leistung der Lampen siehe
den Abschnitt “Auswechseln einer
Glühlampe”.
VORDERE INNENLEUCHTE
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Auf die von den Pfeilen angegebenen
Punkte einwirken, und die Decken-
leuchte A-Abb. 34entfernen;
❒Die Schutzklappe öffnen B-Abb. 35;
❒Die Glühlampen C-Abb. 35nach Auf-
biegen der seitlichen Kontaktzungen er-
setzen und prüfen, dass die neuen
Glühlampen von den Kontaktzungen
richtig gehalten werden;
❒Die Klappe B-Abb. 35wieder
schließen, und die Innenleuchte A-
Abb. 34in ihrer Aufnahme befestigen
und sicherstellen, dass die Einrastung
erfolgt ist.

177
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
AUSWECHSELN DER
SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für
elektrische Schaltkreise, das bei Defekten
oder unsachgemäßen Eingriffen an einem
Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert,
muss man deshalb zuerst die entspre-
chende Sicherung überprüfen. Das Leite-
relement A- Abb. 38darf nicht unter-
brochen sein, anderenfalls muss die durch-
gebrannte Sicherung durch eine andere
mit dem gleichen Amperewert (gleiche
Farbe) ausgewechselt werden.
Bunversehrte Sicherung.
CSicherung mit unterbrochenem Siche-
rungselement.
Abb. 38F0N0094m
Die Sicherung darf niemals
durch eine neue mit höherer
Stromstärke ersetzt werden; BRAND-
GEFAHR.
ZUR BEACHTUNG
Eine defekte Sicherung darf
niemals durch Metalldrähte
oder andere Materialien er-
setzt werden.
Wenn eine Hauptsicherung
(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) durchgebrannt ist, wen-
den Sie sich an das Fiat Kunden-
dienstnetz. Vor dem Auswechseln ei-
ner Sicherung muss man sich verge-
wissern, dass der Zündschlüssel abge-
zogen ist und/oder alle Verbraucher
ausgeschaltet sind.
ZUR BEACHTUNG
Sollte die Sicherung erneut
durchbrennen, wenden Sie
sich an das Fiat Kundendienstnetz.
ZUR BEACHTUNG

178
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

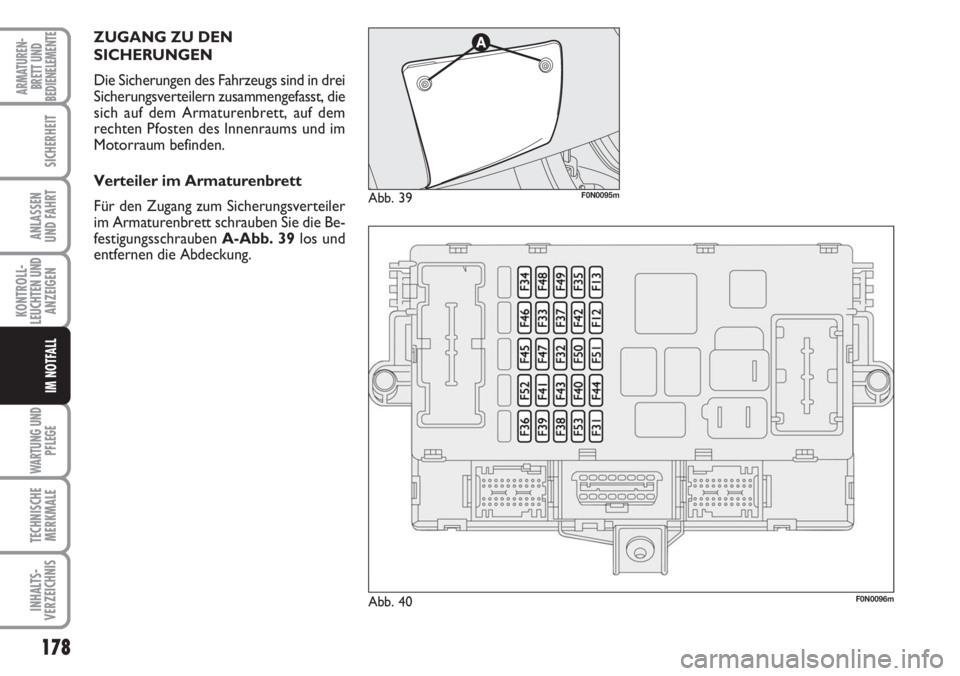

ZUGANG ZU DEN
SICHERUNGEN
Die Sicherungen des Fahrzeugs sind in drei
Sicherungsverteilern zusammengefasst, die
sich auf dem Armaturenbrett, auf dem
rechten Pfosten des Innenraums und im
Motorraum befinden.
Verteiler im Armaturenbrett
Für den Zugang zum Sicherungsverteiler
im Armaturenbrett schrauben Sie die Be-
festigungsschrauben A-Abb. 39los und
entfernen die Abdeckung.
Abb. 40F0N0096m
Abb. 39F0N0095m

179
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
Abb. 42F0N0097m
Abb. 41F0N0098m
Verteiler im Motorraum
Für den Zugang zum Sicherungsverteiler
muss der betreffende Schutzdeckel Abb.
41entfernt werden.

180
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

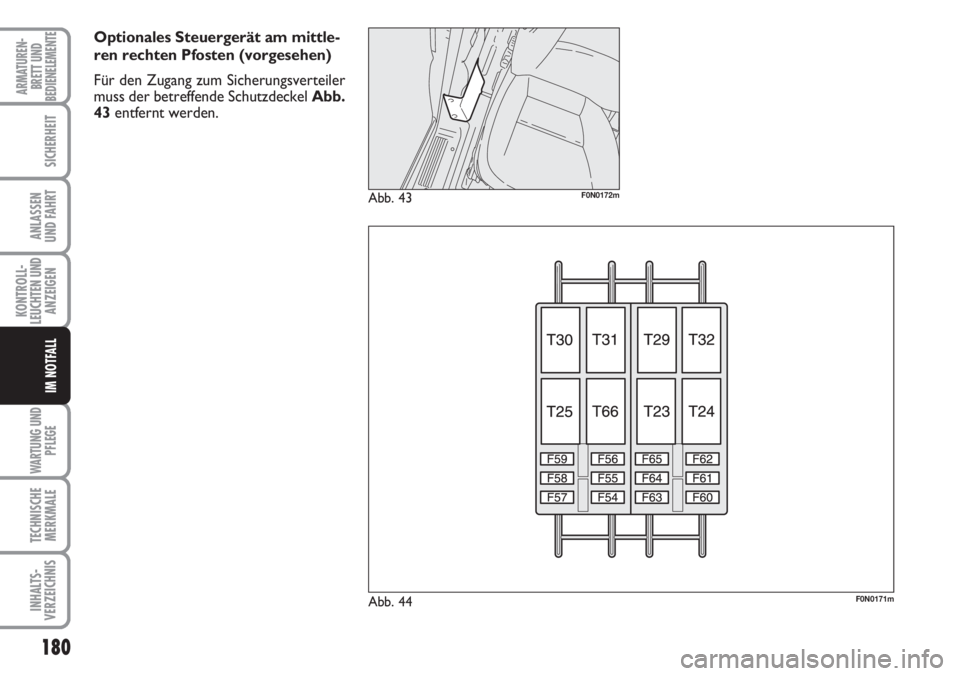

Optionales Steuergerät am mittle-
ren rechten Pfosten (vorgesehen)
Für den Zugang zum Sicherungsverteiler
muss der betreffende Schutzdeckel Abb.
43 entfernt werden.
Abb. 43F0N0172m
Abb. 44F0N0171m

181
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

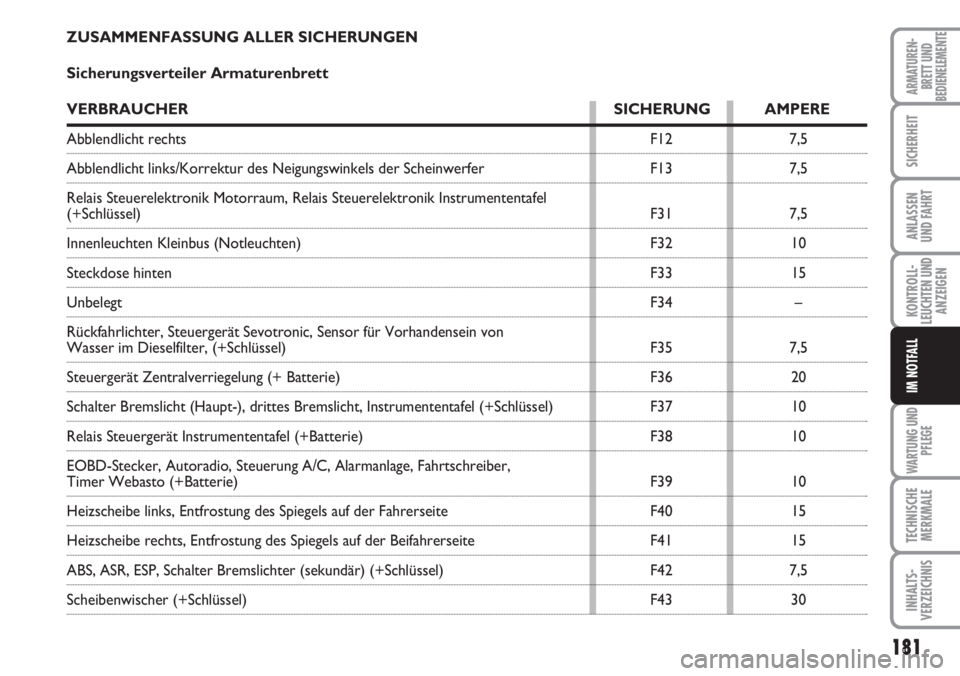

ZUSAMMENFASSUNG ALLER SICHERUNGEN
Sicherungsverteiler Armaturenbrett
VERBRAUCHER SICHERUNG AMPERE
Abblendlicht rechts F12 7,5
Abblendlicht links/Korrektur des Neigungswinkels der Scheinwerfer F13 7,5
Relais Steuerelektronik Motorraum, Relais Steuerelektronik Instrumententafel
(+Schlüssel)F31 7,5
Innenleuchten Kleinbus (Notleuchten) F32 10
Steckdose hinten F33 15
UnbelegtF34 –
Rückfahrlichter, Steuergerät Sevotronic, Sensor für Vorhandensein von
Wasser im Dieselfilter, (+Schlüssel) F35 7,5
Steuergerät Zentralverriegelung (+ Batterie) F36 20
Schalter Bremslicht (Haupt-), drittes Bremslicht, Instrumententafel (+Schlüssel) F37 10
Relais Steuergerät Instrumententafel (+Batterie) F38 10
EOBD-Stecker, Autoradio, Steuerung A/C, Alarmanlage, Fahrtschreiber,
Timer Webasto (+Batterie) F39 10
Heizscheibe links, Entfrostung des Spiegels auf der Fahrerseite F40 15
Heizscheibe rechts, Entfrostung des Spiegels auf der Beifahrerseite F41 15
ABS, ASR, ESP, Schalter Bremslichter (sekundär) (+Schlüssel) F42 7,5
Scheibenwischer (+Schlüssel) F43 30

182
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

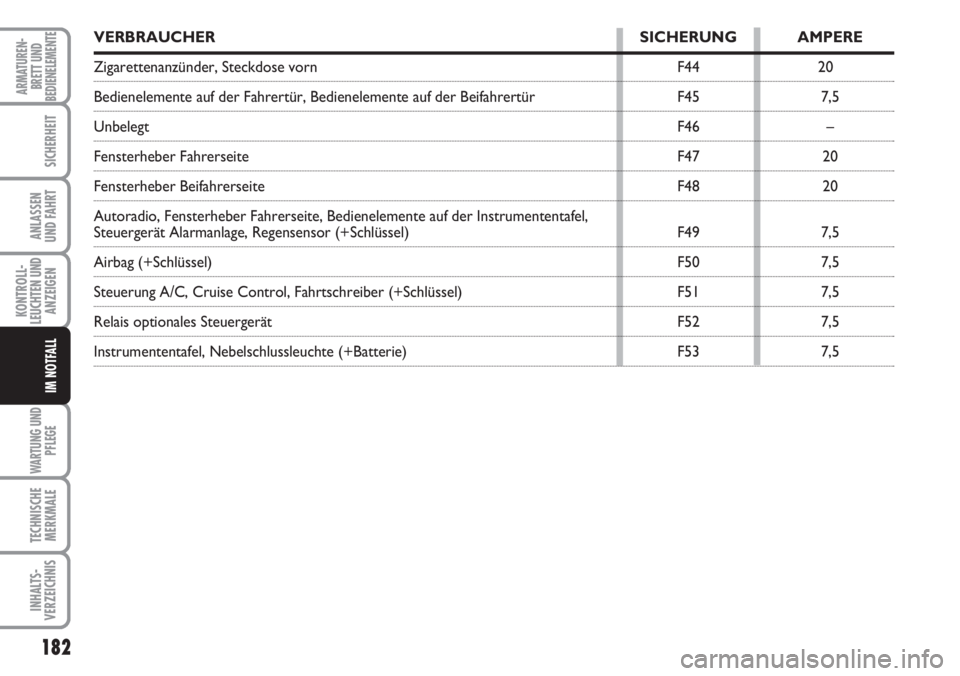

VERBRAUCHER SICHERUNG AMPERE
Zigarettenanzünder, Steckdose vorn F44 20
Bedienelemente auf der Fahrertür, Bedienelemente auf der Beifahrertür F45 7,5
UnbelegtF46 –
Fensterheber Fahrerseite F47 20
Fensterheber Beifahrerseite F48 20
Autoradio, Fensterheber Fahrerseite, Bedienelemente auf der Instrumententafel,
Steuergerät Alarmanlage, Regensensor (+Schlüssel) F49 7,5
Airbag (+Schlüssel) F50 7,5
Steuerung A/C, Cruise Control, Fahrtschreiber (+Schlüssel) F51 7,5
Relais optionales Steuergerät F52 7,5
Instrumententafel, Nebelschlussleuchte (+Batterie) F53 7,5

183
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

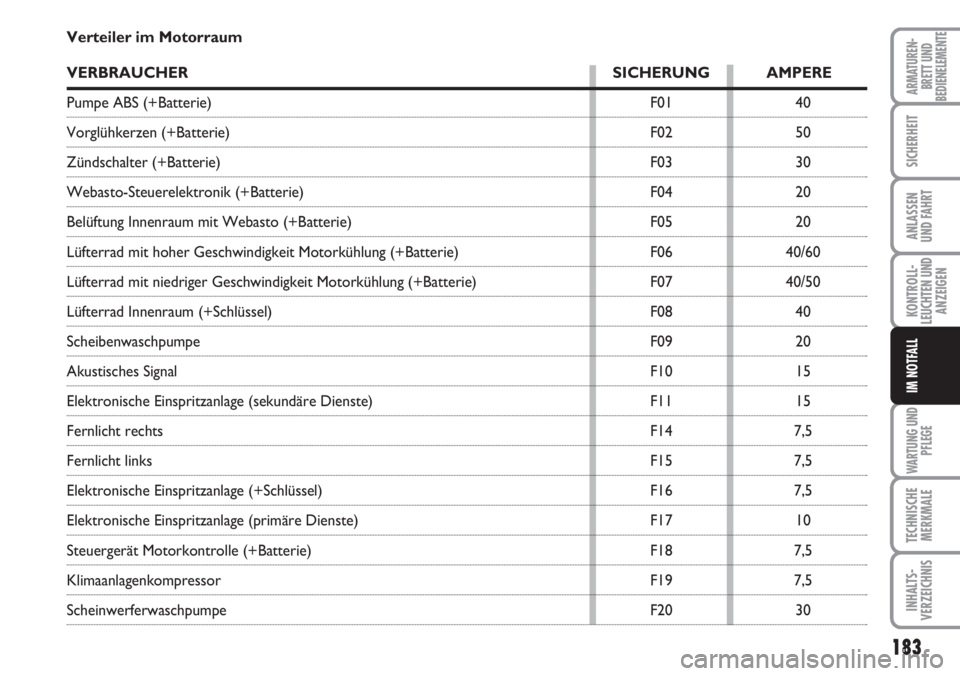

Verteiler im Motorraum
VERBRAUCHER SICHERUNG AMPERE
Pumpe ABS (+Batterie) F01 40
Vorglühkerzen (+Batterie) F02 50
Zündschalter (+Batterie) F03 30
Webasto-Steuerelektronik (+Batterie) F04 20
Belüftung Innenraum mit Webasto (+Batterie) F05 20
Lüfterrad mit hoher Geschwindigkeit Motorkühlung (+Batterie) F06 40/60
Lüfterrad mit niedriger Geschwindigkeit Motorkühlung (+Batterie) F07 40/50
Lüfterrad Innenraum (+Schlüssel) F08 40
Scheibenwaschpumpe F09 20
Akustisches Signal F10 15
Elektronische Einspritzanlage (sekundäre Dienste) F11 15
Fernlicht rechts F14 7,5
Fernlicht linksF15 7,5
Elektronische Einspritzanlage (+Schlüssel) F16 7,5
Elektronische Einspritzanlage (primäre Dienste) F17 10
Steuergerät Motorkontrolle (+Batterie) F18 7,5
Klimaanlagenkompressor F19 7,5
Scheinwerferwaschpumpe F20 30
