ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

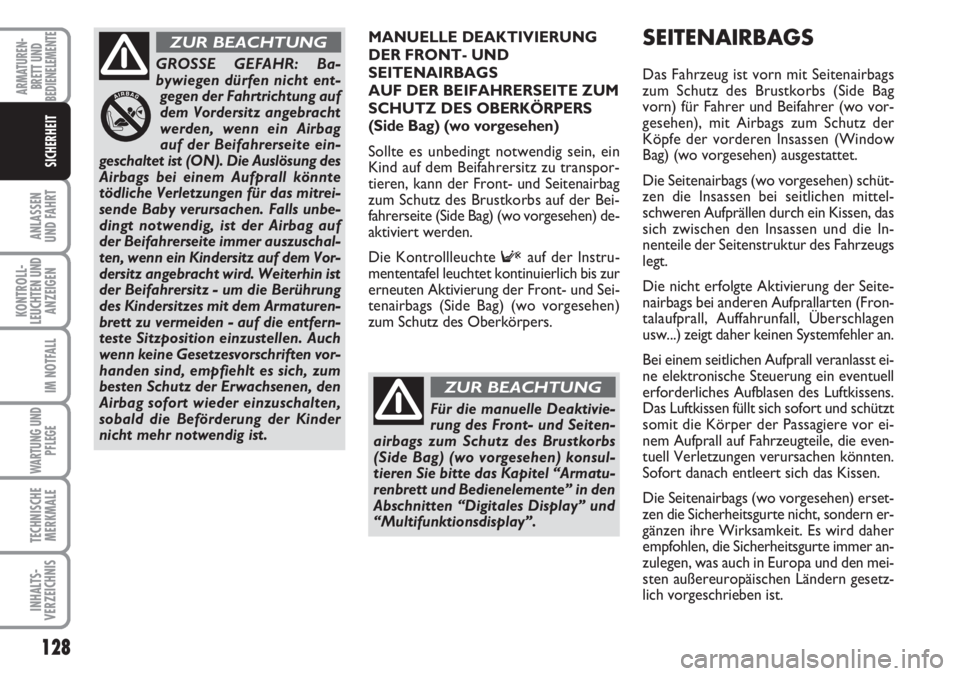

MANUELLE DEAKTIVIERUNG
DER FRONT- UND
SEITENAIRBAGS
AUF DER BEIFAHRERSEITE ZUM
SCHUTZ DES OBERKÖRPERS
(Side Bag) (wo vorgesehen)
Sollte es unbedingt notwendig sein, ein
Kind auf dem Beifahrersitz zu transpor-
tieren, kann der Front- und Seitenairbag
zum Schutz des Brustkorbs auf der Bei-
fahrerseite (Side Bag) (wo vorgesehen) de-
aktiviert werden.
Die Kontrollleuchte
Fauf der Instru-
mententafel leuchtet kontinuierlich bis zur
erneuten Aktivierung der Front- und Sei-
tenairbags (Side Bag) (wo vorgesehen)
zum Schutz des Oberkörpers.
GROSSE GEFAHR: Ba-
bywiegen dürfen nicht ent-
gegen der Fahrtrichtung auf
dem Vordersitz angebracht
werden, wenn ein Airbag
auf der Beifahrerseite ein-
geschaltet ist (ON). Die Auslösung des
Airbags bei einem Aufprall könnte
tödliche Verletzungen für das mitrei-
sende Baby verursachen. Falls unbe-
dingt notwendig, ist der Airbag auf
der Beifahrerseite immer auszuschal-
ten, wenn ein Kindersitz auf dem Vor-
dersitz angebracht wird. Weiterhin ist
der Beifahrersitz - um die Berührung
des Kindersitzes mit dem Armaturen-
brett zu vermeiden - auf die entfern-
teste Sitzposition einzustellen. Auch
wenn keine Gesetzesvorschriften vor-
handen sind, empfiehlt es sich, zum
besten Schutz der Erwachsenen, den
Airbag sofort wieder einzuschalten,
sobald die Beförderung der Kinder
nicht mehr notwendig ist.
ZUR BEACHTUNG
Für die manuelle Deaktivie-
rung des Front- und Seiten-
airbags zum Schutz des Brustkorbs
(Side Bag) (wo vorgesehen) konsul-
tieren Sie bitte das Kapitel “Armatu-
renbrett und Bedienelemente” in den
Abschnitten “Digitales Display” und
“Multifunktionsdisplay”.
ZUR BEACHTUNG
SEITENAIRBAGS
Das Fahrzeug ist vorn mit Seitenairbags
zum Schutz des Brustkorbs (Side Bag
vorn) für Fahrer und Beifahrer (wo vor-
gesehen), mit Airbags zum Schutz der
Köpfe der vorderen Insassen (Window
Bag) (wo vorgesehen) ausgestattet.
Die Seitenairbags (wo vorgesehen) schüt-
zen die Insassen bei seitlichen mittel-
schweren Aufprällen durch ein Kissen, das
sich zwischen den Insassen und die In-
nenteile der Seitenstruktur des Fahrzeugs
legt.
Die nicht erfolgte Aktivierung der Seite-
nairbags bei anderen Aufprallarten (Fron-
talaufprall, Auffahrunfall, Überschlagen
usw...) zeigt daher keinen Systemfehler an.
Bei einem seitlichen Aufprall veranlasst ei-
ne elektronische Steuerung ein eventuell
erforderliches Aufblasen des Luftkissens.
Das Luftkissen füllt sich sofort und schützt
somit die Körper der Passagiere vor ei-
nem Aufprall auf Fahrzeugteile, die even-
tuell Verletzungen verursachen könnten.
Sofort danach entleert sich das Kissen.
Die Seitenairbags (wo vorgesehen) erset-
zen die Sicherheitsgurte nicht, sondern er-
gänzen ihre Wirksamkeit. Es wird daher
empfohlen, die Sicherheitsgurte immer an-
zulegen, was auch in Europa und den mei-
sten außereuropäischen Ländern gesetz-
lich vorgeschrieben ist.

129
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
VORDERE SEITENAIRBAGS
ZUM SCHUTZ DES
OBERKÖRPERS (SIDE BAG)
Abb. 16 (wo vorgesehen)
Sie bestehen aus einem sich sofort aufbla-
senden Luftkissen, das in den Rückenleh-
nen der Sitze untergebracht ist und die
Aufgabe hat, den Oberkörper der Insas-
sen bei einem mittelschweren seitlichen
Aufprall zu schützen.SEITENAIRBAGS ZUM SCHUTZ
DES KOPFES (WINDOW BAG)
Abb. 17 (wo vorgesehen)
Sie bestehen aus zwei “herunterrollen-
den” Kissen auf der rechten und linken
Seite des Fahrzeugs, die sich hinter der
Seitenverkleidung des Dachs befinden und
die entsprechend abgedeckt sind.
Sie haben die Aufgabe den Kopf der vor-
deren Insassen bei einem seitlichen Auf-
prall zu schützen, Dank der großen Ober-
fläche der Kissen.
ZUR BEACHTUNG Den besten Schutz bei
einem seitlichen Aufprall gewährleistet das
System, wenn man eine korrekte Position
auf dem Sitz einnimmt, damit sich die Sei-
tenairbags korrekt aufblasen können.
Abb. 16F0N0140mAbb. 17F0N0133m
ZUR BEACHTUNG Das Auslösen der
Front- und/oder Seitenairbags ist möglich,
wenn das Fahrzeug starken Stößen oder
Unfällen ausgesetzt ist, die den Unterbo-
denbereich betreffen, wie z. B. starke
Stöße gegen Stufen, Gehsteige oder feste
Bodenvorsprünge, Durchfahren von
großen Schlaglöchern oder bei Boden-
wellen.
ZUR BEACHTUNG Bei der Auslösung
der Airbags wird eine kleine Menge Pul-
ver freigesetzt. Dieses Pulver ist nicht ge-
sundheitsschädlich und ist auch kein Zei-
chen für einen entstehenden Brand. Das
entfaltete Luftkissen und der Fahrgastraum
können außerdem mit pulverartigen Rück-
ständen bedeckt werden: Dieses Pulver
kann Reizung auf der Haut und an den Au-
gen hervorrufen. Falls man damit in
Berührung kommt, sollte man sich mit
Wasser und neutraler Seife waschen.
Die Verfallsdaten der pyrotechnischen La-
dung und des Spiralkontakts sind auf dem
entsprechenden Schild im Handschuhfach
angegeben. Nähern sich diese Termine,
wenden Sie sich bitte zum Ersatz an das
Fiat Kundendienstnetz.
ZUR BEACHTUNG Wenn sich durch ei-
nen Unfall eine der Sicherheitsvorrich-
tungen aktiviert haben sollte, wenden Sie
sich an das Fiat Kundendienstnetz, um die-
se zu ersetzen und die Unversehrtheit der
Anlage prüfen zu lassen.

130
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
Alle Eingriffe, sei es die Kontrolle, Repa-
ratur oder Ersatz des Airbags, müssen
durch das Fiat Kundendienstnetz ausge-
führt werden.
Bei Verschrottung des Fahrzeugs wenden
Sie sich bitte an das Fiat Kundendienstnetz
zur Deaktivierung der Anlage. Bei Eigen-
tumsveränderung des Fahrzeugs ist es un-
erlässlich, dass der neue Besitzer über die
Benutzungsart und die obigen Hinweise
unterrichtet und ihm die “Betriebsanlei-
tung” ausgehändigt wird.
ZUR BEACHTUNG Die Aktivierung der
Gurtstraffer, der Front-Airbags, der vor-
deren Seitenairbags wird in unterschied-
licher Weise und in Abhängigkeit von der
Art des Aufpralls entschieden. Die nicht
erfolgte Auslösung eines oder mehrerer
Systeme ist nicht als Störung des Systems
zu bewerten.
Den Kopf, die Arme oder die
Ellenbogen nicht auf die Tür,
die Fenster und den Bereich des Sei-
tenairbags zum Schutz des Kopfes
(Window Bag) auflegen, um mögliche
Verletzungen während der Aufblas-
phase zu vermeiden.
ZUR BEACHTUNG
Nie den Kopf, die Arme oder
die Ellenbogen aus den Fen-
stern herausragen lassen.
ZUR BEACHTUNG
ALLGEMEINE HINWEISE
Wenn sich die Kontroll-
leuchte ¬bei Drehen des
Schlüssels auf MAR nicht einschaltet
oder während der Fahrt (zusammen
mit der Meldung auf dem Multifunk-
tionsdisplay, wo vorgesehen) einge-
schaltet bleibt, ist möglicherweise ei-
ne Anomalie an den Rückhaltesyste-
men vorhanden. In diesem Fall könn-
ten die Airbags oder Gurtstraffer bei
einem Unfall nicht ansprechen oder
in einer geringeren Anzahl von Fäl-
len versehentlich aktiviert werden.
Wenden Sie sich vor der Weiterfahrt
für eine sofortige Kontrolle des Sy-
stems an das Fiat Kundendienstnetz.
ZUR BEACHTUNG
Die Rückenlehnen der Vor-
der- und Rücksitze nicht mit
Verkleidungen oder Bezügen ver-
decken, sofern sie nicht für die Ver-
wendung mit Side Bag geeignet sind.
ZUR BEACHTUNG

131
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

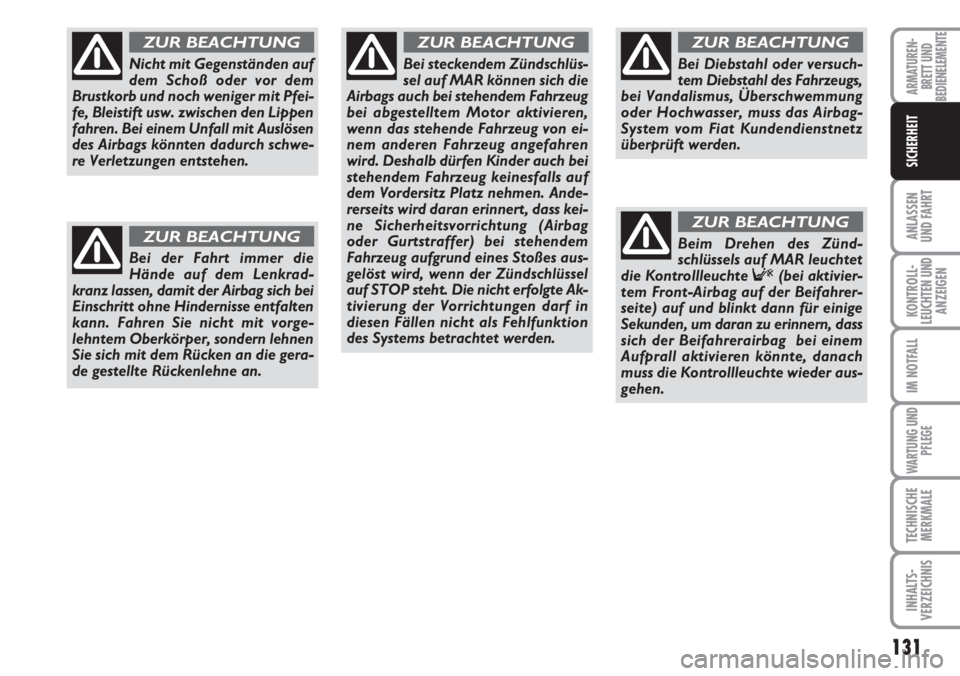

Nicht mit Gegenständen auf
dem Schoß oder vor dem
Brustkorb und noch weniger mit Pfei-
fe, Bleistift usw. zwischen den Lippen
fahren. Bei einem Unfall mit Auslösen
des Airbags könnten dadurch schwe-
re Verletzungen entstehen.
ZUR BEACHTUNG
Bei der Fahrt immer die
Hände auf dem Lenkrad-
kranz lassen, damit der Airbag sich bei
Einschritt ohne Hindernisse entfalten
kann. Fahren Sie nicht mit vorge-
lehntem Oberkörper, sondern lehnen
Sie sich mit dem Rücken an die gera-
de gestellte Rückenlehne an.
ZUR BEACHTUNG
Bei steckendem Zündschlüs-
sel auf MAR können sich die
Airbags auch bei stehendem Fahrzeug
bei abgestelltem Motor aktivieren,
wenn das stehende Fahrzeug von ei-
nem anderen Fahrzeug angefahren
wird. Deshalb dürfen Kinder auch bei
stehendem Fahrzeug keinesfalls auf
dem Vordersitz Platz nehmen. Ande-
rerseits wird daran erinnert, dass kei-
ne Sicherheitsvorrichtung (Airbag
oder Gurtstraffer) bei stehendem
Fahrzeug aufgrund eines Stoßes aus-
gelöst wird, wenn der Zündschlüssel
auf STOP steht. Die nicht erfolgte Ak-
tivierung der Vorrichtungen darf in
diesen Fällen nicht als Fehlfunktion
des Systems betrachtet werden.
ZUR BEACHTUNG
Bei Diebstahl oder versuch-
tem Diebstahl des Fahrzeugs,
bei Vandalismus, Überschwemmung
oder Hochwasser, muss das Airbag-
System vom Fiat Kundendienstnetz
überprüft werden.
ZUR BEACHTUNG
Beim Drehen des Zünd-
schlüssels auf MAR leuchtet
die Kontrollleuchte F(bei aktivier-
tem Front-Airbag auf der Beifahrer-
seite) auf und blinkt dann für einige
Sekunden, um daran zu erinnern, dass
sich der Beifahrerairbag bei einem
Aufprall aktivieren könnte, danach
muss die Kontrollleuchte wieder aus-
gehen.
ZUR BEACHTUNG

132
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
Die Sitze nicht mit Wasser
oder Dampfstrahl waschen
(nur per Hand oder in einer automa-
tischen Waschanlage für Sitze).
ZUR BEACHTUNG
Das Auslösen de Front-Air-
bags ist im Gegensatz zum
Auslösen der Gurtstraffer erst bei stär-
keren Stößen vorgesehen. Bei Stößen,
die zwischen den beiden Betäti-
gungsschwellen liegen, ist es deshalb
normal, wenn nur die Gurtstraffer in
Aktion treten.
ZUR BEACHTUNG
Keine harten Gegenstände
an die Kleiderhaken oder die
Haltegriffe hängen.
ZUR BEACHTUNG
Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern er-
gänzt deren Wirksamkeit. Da die
Front-Airbags bei einem Frontaufprall
mit geringer Geschwindigkeit, Seiten-
aufprall, Auffahrunfällen oder Über-
schlagen nicht auslösen, werden die
Insassen in diesen Fällen nur von den
Sicherheitsgurten geschützt, die des-
halb immer anzulegen sind.
ZUR BEACHTUNG

133
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

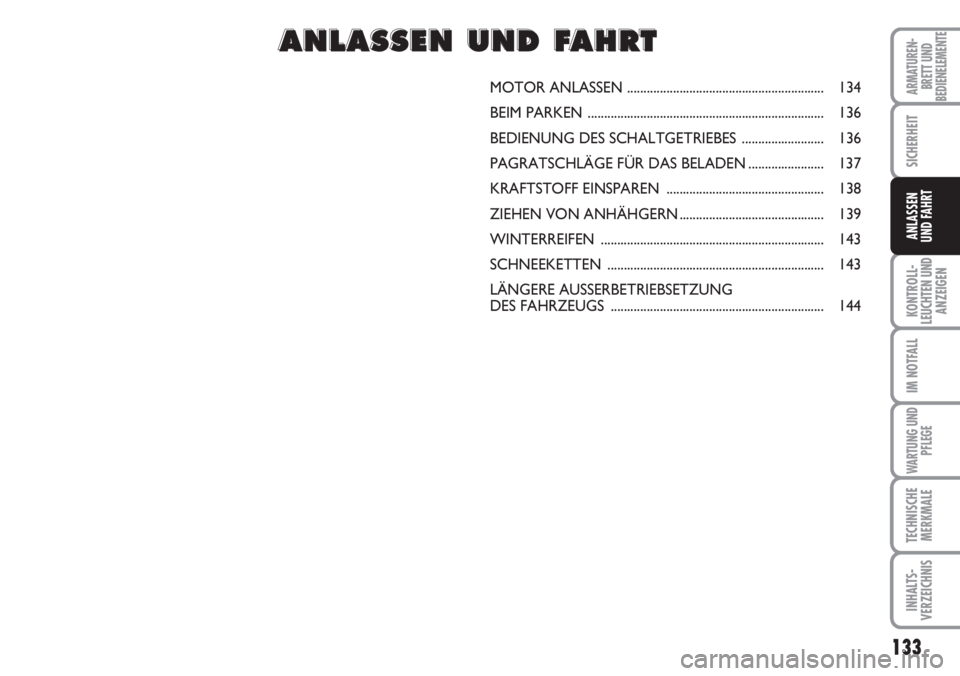

ANLASSEN
UND FAHRT
MOTOR ANLASSEN ............................................................ 134
BEIM PARKEN ........................................................................ 136
BEDIENUNG DES SCHALTGETRIEBES ......................... 136
PAGRATSCHLÄGE FÜR DAS BELADEN ....................... 137
KRAFTSTOFF EINSPAREN ................................................ 138
ZIEHEN VON ANHÄHGERN ............................................ 139
WINTERREIFEN .................................................................... 143
SCHNEEKETTEN .................................................................. 143
LÄNGERE AUSSERBETRIEBSETZUNG
DES FAHRZEUGS ................................................................. 144
A A
N N
L L
A A
S S
S S
E E
N N
U U
N N
D D
F F
A A
H H
R R
T T

MOTOR ANLASSEN
Das Fahrzeug verfügt über eine elektro-
nische Wegfahrsperre. Kann der Motor
nicht angelassen werden, siehe die Anga-
ben im Abschnitt “Das Fiat CODE
SYSTEM” im Kapitel “Armaturenbrett und
Bedienelemente”.
134
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRTEs ist in der ersten Benut-
zungszeit ratsam, dem Fahr-
zeug keine Maximalleistun-
gen abzuverlangen (z. B. ex-
trem hohe Beschleunigungen, lange
Fahrt bei höchsten Drehzahlen, äußerst
starkes Bremsen usw.).
Bei abgestelltem Motor den
Zündschlüssel nicht im Zünd-
schloss stecken lassen, um ei-
ne unnötige Stromentnahme
aus der Batterie zu vermeiden.
Es ist gefährlich, den Motor in
geschlossenen Räumen laufen
zu lassen. Der Motor verbraucht Sau-
erstoff und gibt Kohlendioxyd, Kohlen-
monoxyd und andere giftige Gase ab.
ZUR BEACHTUNG
Bis zum Start des Motors
funktioniert weder die Ser-
vobremse noch die Servolenkung. Die
auf das Bremspedal und das Lenkrad
auszuübende Kraft ist daher sehr viel
größer als normal.
ZUR BEACHTUNG
VORGEHENSWEISE
Bitte gehen Sie so vor:
❒die Handbremse anziehen;
❒Gangschaltung in Leerlaufstellung;
❒den Zündschlüssel auf MAR drehen:
Auf der Instrumententafel leuchten die
Kontrollleuchten
mund Y;
❒das Ausgehen der Kontrollleuchten
Yund mabwarten, was umso
schneller erfolgt, je wärmer der Mo-
tor ist;
❒das Kupplungspedal ohne Druck auf
das Gaspedal ganz durchtreten;
❒den Zündschlüssel sofort nach dem
Erlöschen der Kontrollleuchte auf
AVV
mdrehen. Ein zu langes Ab-
warten würde den Vorgang der Glüh-
kerzenerwärmung wieder aufheben.
Den Schlüssel sofort nach Start des
Motors loslassen.

135
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
Springt der Motor nicht beim ersten Ver-
such an, ist der Schlüssel vor Wiederho-
lung des Vorgangs erneut auf STOPzu
drehen.
Wenn mit Schlüssel auf MARdie Kon-
trollleuchte
Yauf der Instrumententa-
fel zusammen mit der Kontrollleuchte
meingeschaltet bleibt, bringen Sie den
Schlüssel wieder auf STOPund dann wie-
der auf MAR; falls die Kontrollleuchte ein-
geschaltet bleibt, versuchen Sie es wieder
mit den anderen mitgelieferten Schlüsseln.
ZUR BEACHTUNG Wenn die Kontroll-
leuchte
Yauf der Instrumententafel
mit Dauerlicht eingeschaltet bleibt, wen-
den Sie sich sofort an das Fiat Kunden-
dienstnetz.
ZUR BEACHTUNG Bei abgestelltem Mo-
tor den Zündschlüssel nicht auf MARlas-
sen.
Das Blinken der Lampe
mfür 60 Sekunden während
oder nach dem eventuell län-
geren Anlassvorgang bedeutet
einen Fehler im Vorglühsystem. Springt
das Fahrzeug an, so kann es normal be-
nutzt werden, es ist aber notwendig,
schnellstmöglich das Fiat Kunden-
dienstnetz aufzusuchen.
WARMLAUFEN DES SOEBEN
GESTARTETEN MOTORS
Bitte gehen Sie so vor:
❒Mit dem Fahrzeug langsam anfahren,
mit mittleren Drehzahlen und ohne
stark Gas zu geben;
❒Vermeiden Sie es, dem Fahrzeug
schon auf den ersten Kilometern
Höchstleistungen abzuverlangen. Es ist
ratsam abzuwarten, bis der Zeiger des
Kühlflüssigkeitsthermometers anfängt
sich zu bewegen.
Bis zum Start des Motors
funktioniert weder die Ser-
vobremse noch die Servolen-
kung. Die auf das Bremspedal
und das Lenkrad auszuübende Kraft ist
daher sehr viel größer als normal.
Ein Anlassen durch Anschie-
ben, Abschleppen oder unter
Ausnutzung von abschüssigem
Gelände ist unbedingt zu ver-
meiden. Hierdurch würde Kraftstoff in
den Auspuffkatalysator gelangen und
ihn unwiderruflich beschädigen.
ABSTELLEN DES MOTORS
Drehen Sie bei Motor im Leerlauf den
Zündschlüssel auf STOP.
ZUR BEACHTUNG Nach einer anstren-
genden Strecke ist es besser, den Motor
vor dem Abstellen im Leerlauf “wieder zu
Atem kommen zu lassen”, damit die Tem-
peratur unter der Motorhaube absinken
kann.
Das “Gasgeben” vor dem Ab-
stellen des Motors nützt
nichts, verbraucht Kraftstoff
und ist besonders schädlich
für Motore mit Turbolader.
