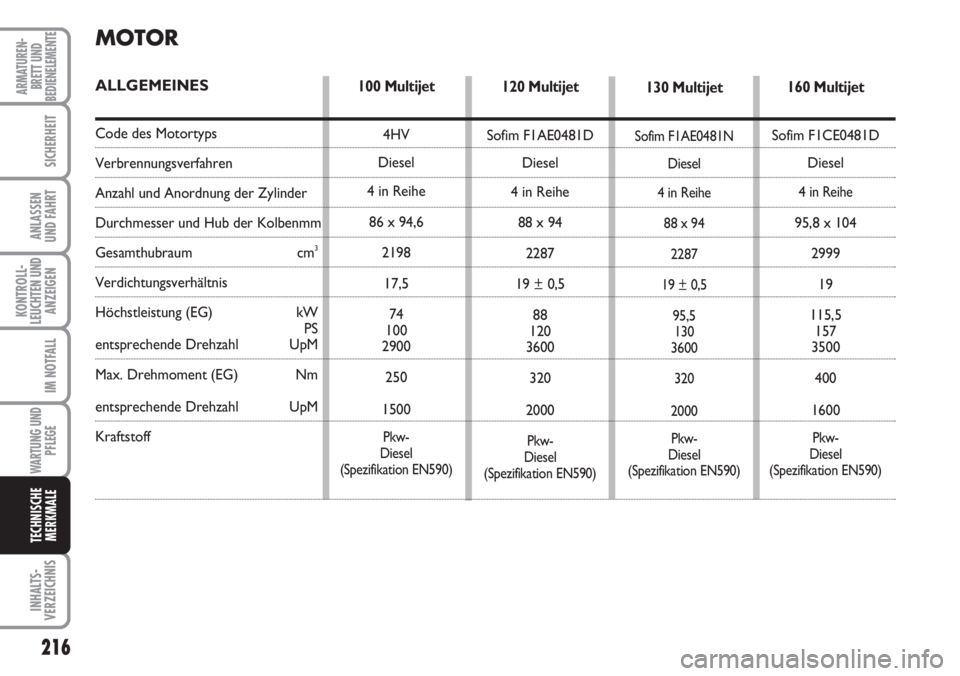

MOTOR
ALLGEMEINES
Code des Motortyps
Verbrennungsverfahren
Anzahl und Anordnung der Zylinder
Durchmesser und Hub der Kolbenmm
Gesamthubraum cm3
Verdichtungsverhältnis
Höchstleistung (EG) kW
PS
entsprechende Drehzahl UpM
Max. Drehmoment (EG) Nm
entsprechende Drehzahl UpM
Kraftstoff
120 Multijet
Sofim F1AE0481D
Diesel
4 in Reihe
88 x 94
2287
19 ± 0,5
88
120
3600
320
2000
Pkw-
Diesel
(Spezifikation EN590)
130 Multijet
Sofim F1AE0481N
Diesel
4 in Reihe
88 x 94
2287
19 ± 0,5
95,5
130
3600
320
2000
Pkw-
Diesel
(Spezifikation EN590)
160 Multijet
Sofim F1CE0481D
Diesel
4
in Reihe
95,8 x 104
2999
19
115,5
157
3500
400
1600
Pkw-
Diesel
(Spezifikation EN590)
100 Multijet
4HV
Diesel
4 in Reihe
86 x 94,6
2198
17,5
74
100
2900
250
1500
Pkw-
Diesel
(Spezifikation EN590)

217
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
KRAFTSTOFFVERSORGUNG
Versorgung Direkteinspritzung “Common Rail”
Veränderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht in korrekter Weise und ohne Berück-
sichtigung der technischen Eigenschaften der Anlage ausgeführt wurden, können Betriebsstörungen mit Brand-
gefahr verursachen.
ZUR BEACHTUNG
KRAFTÜBERTRAGUNG
100 Multijet 120 Multijet - 130 Multijet - 160 Multijet
Getriebe
Kupplung
TraktionSelbsteinstellend mit Pedalweg ohne Leerlauf
Vorn Fünf Vorwärtsgänge ein Rückwärtsgang mit
synchronisierten VorwärtsgängenSechs Vorwärtsgänge ein Rückwärtsgang mit
synchronisierten
Vorwärtsgängen

218
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
AUFHÄNGUNGEN
Vorn
Hinten
BREMSEN
Betriebsbremse:
– vorn
– hinten
Feststellbremse
ZUR BEACHTUNG Wasser, Eis oder Streusalz kann sich auf den Bremsscheiben absetzen und die Wirksamkeit der Bremsen
beim ersten Bremsvorgang beeinträchtigen.
Einzelradaufhängung Typ Mc Pherson
Starrachse, rohrförmig; einzel-Längsblattfeder aus Stahl Gesteuert durch den Handhebel, auf die hinteren Bremsen einwirkendMit Scheiben Mit selbstbelüfteten Scheiben
LENKUNG
Kurzer Mittlerer Mittlerer Langer
Radstand Radstand Radstand Radstand
Langer
Typ
Wendekreisdurchmesser
(zwischen Bürgersteigen) m 11,06 12,46 13,54 14,28Zahnstangenlenkung mit hydraulischer Servolenkung

219
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

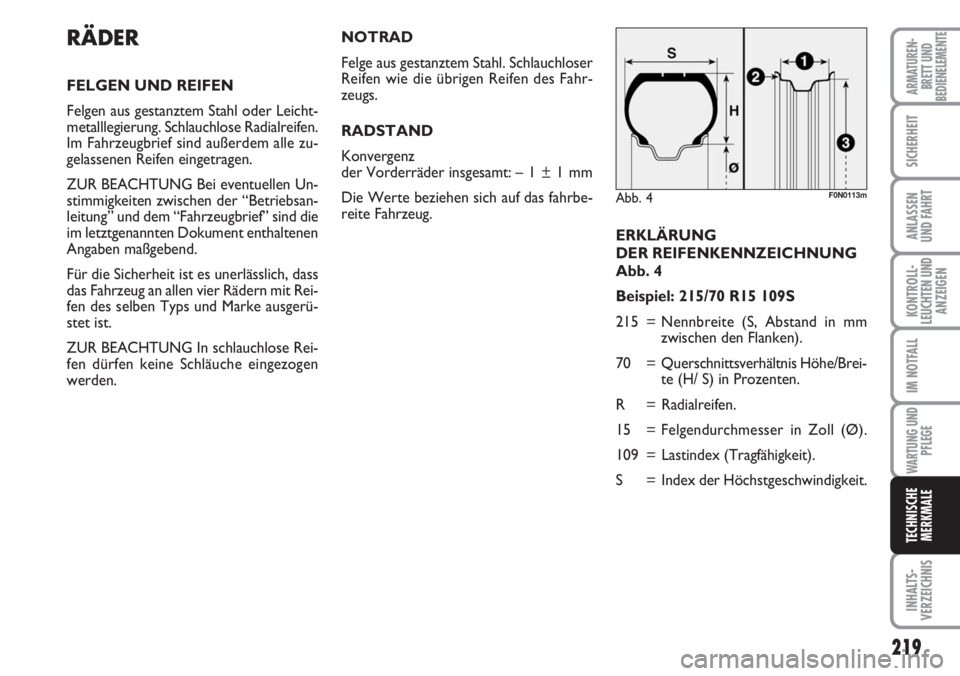

ERKLÄRUNG
DER REIFENKENNZEICHNUNG
Abb. 4
Beispiel: 215/70 R15 109S
215 = Nennbreite (S, Abstand in mm
zwischen den Flanken).
70 = Querschnittsverhältnis Höhe/Brei-
te (H/ S) in Prozenten.
R = Radialreifen.
15 = Felgendurchmesser in Zoll (Ø).
109 = Lastindex (Tragfähigkeit).
S = Index der Höchstgeschwindigkeit.
RÄDER
FELGEN UND REIFEN
Felgen aus gestanztem Stahl oder Leicht-
metalllegierung. Schlauchlose Radialreifen.
Im Fahrzeugbrief sind außerdem alle zu-
gelassenen Reifen eingetragen.
ZUR BEACHTUNG Bei eventuellen Un-
stimmigkeiten zwischen der “Betriebsan-
leitung” und dem “Fahrzeugbrief” sind die
im letztgenannten Dokument enthaltenen
Angaben maßgebend.
Für die Sicherheit ist es unerlässlich, dass
das Fahrzeug an allen vier Rädern mit Rei-
fen des selben Typs und Marke ausgerü-
stet ist.
ZUR BEACHTUNG In schlauchlose Rei-
fen dürfen keine Schläuche eingezogen
werden.
Abb. 4F0N0113m
NOTRAD
Felge aus gestanztem Stahl. Schlauchloser
Reifen wie die übrigen Reifen des Fahr-
zeugs.
RADSTAND
Konvergenz
der Vorderräder insgesamt: – 1 ± 1 mm
Die Werte beziehen sich auf das fahrbe-
reite Fahrzeug.

ERKLÄRUNG
DER FELGENKENNZEICHNUNG
Abb. 4
Beispiel: 6J x 15 ET43
6 = Felgenbreite in Zoll 1.
J = Felgenrandprofil (seitlicher An-
satz, auf welchem der Reifenwulst
aufliegt) 2.
15 = Felgendurchmesser in Zoll (ent-
spricht dem der Angabe für den
zu montierenden Reifen) 3= Ø.
ET43 = Radsturz (Abstand zwischen der
Auflagefläche Rad/Felge und Mit-
tellinie der Felge). Lastindex (Tragfähigkeit)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73 = 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77 = 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79 = 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Index der Höchstgeschwindigkeit
Q = bis zu 160 km/h.
R = bis zu 170 km/h.
S = bis zu 180 km/h.
T = bis zu 190 km/h.
U = bis zu 200 km/h.
H = bis zu 210 km/h.
V = bis zu 240 km/h.
Index der Höchstgeschwindigkeit
für Winterreifen
QM + S= bis zu 160 km/h.
TM + S= bis zu 190 km/h.
HM + S= bis zu 210 km/h.
220
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

221
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
215/70 R15C 109/107S
225/70 R15C 112/110S
215/70 R15CP 109/107Q
215/75 R16C 116/114R
225/75 R16C 118/116R
225/75 R16CP 116/114Q 6J x 15” - H2
6J x 15” - H2
6J x 16” - H2
6J x 16” - H2
Version Felgen Reifen in der Ausstattung
Ducato
(ausschließlich Freizeit)
Ducato
(Freizeit)
Ducato Maxi
(ausschließlich Freizeit)
Ducato Maxi
Freizeit)

3000 PTT(*) Light mit Basisreifen,
ausschließlich PANORAMA
3300 PTT(*) Light / 3500 PTT(*) Light
mit Basisreifen
PANORAMA mit Basisreifen
3000 PTT(*) Light mit vergrößerten Reifen,
ausschließlich PANORAMA
3300 PTT(*) Light / 3500 PTT(*) Light mit
vergrößerten Reifen
PANORAMA mit vergrößerten Reifen
Serie Light mit Camping-Reifen
Serie Heavy mit Basisreifen
Serie Heavy mit vergrößerten Reifen
Serie Heavy mit Camping-Reifen4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
5,0 ± 0,05 5,5 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
5,5 ± 0,05 5,5 ± 0,05
222
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

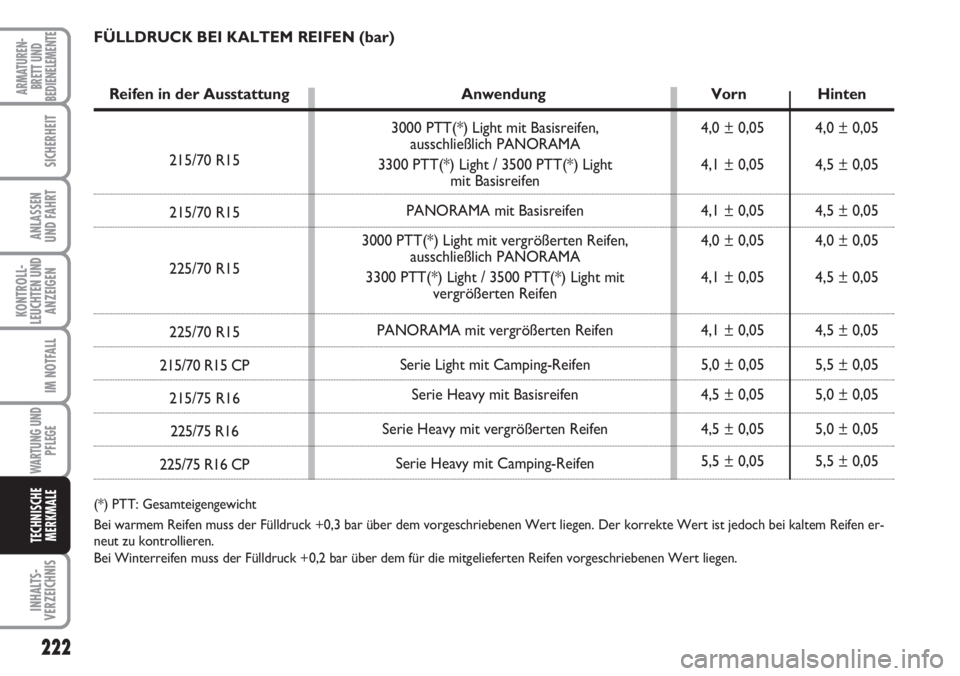

FÜLLDRUCK BEI KALTEM REIFEN (bar)
Reifen in der Ausstattung Anwendung Vorn Hinten
215/70 R15
215/70 R15
225/70 R15
225/70 R15
215/70 R15 CP
215/75 R16
225/75 R16
225/75 R16 CP
(*) PTT: Gesamteigengewicht
Bei warmem Reifen muss der Fülldruck +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei kaltem Reifen er-
neut zu kontrollieren.
Bei Winterreifen muss der Fülldruck +0,2 bar über dem für die mitgelieferten Reifen vorgeschriebenen Wert liegen.

223
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

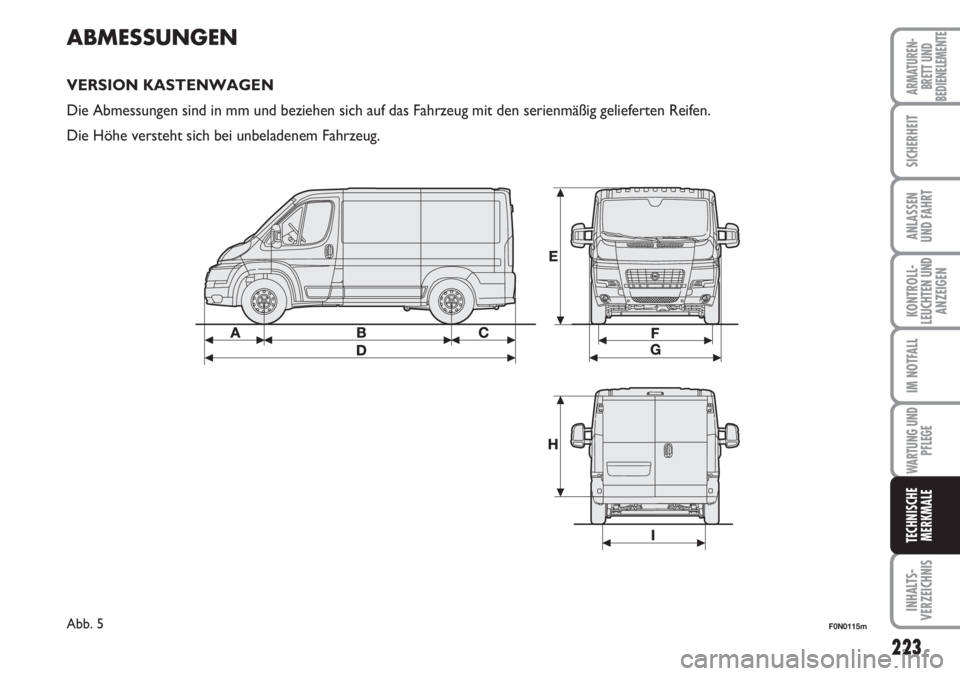

ABMESSUNGEN
VERSION KASTENWAGEN
Die Abmessungen sind in mm und beziehen sich auf das Fahrzeug mit den serienmäßig gelieferten Reifen.
Die Höhe versteht sich bei unbeladenem Fahrzeug.
F0N0115mAbb. 5
