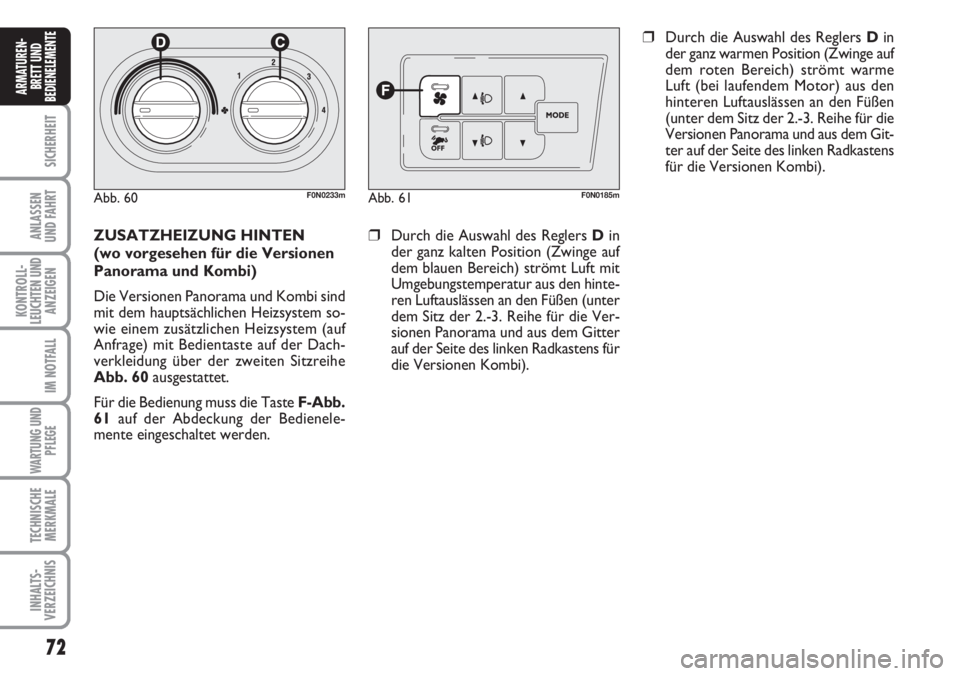

ZUSATZHEIZUNG HINTEN
(wo vorgesehen für die Versionen
Panorama und Kombi)
Die Versionen Panorama und Kombi sind
mit dem hauptsächlichen Heizsystem so-
wie einem zusätzlichen Heizsystem (auf
Anfrage) mit Bedientaste auf der Dach-
verkleidung über der zweiten Sitzreihe
Abb. 60ausgestattet.
Für die Bedienung muss die Taste F-Abb.
61auf der Abdeckung der Bedienele-
mente eingeschaltet werden.❒Durch die Auswahl des Reglers Din
der ganz kalten Position (Zwinge auf
dem blauen Bereich) strömt Luft mit
Umgebungstemperatur aus den hinte-
ren Luftauslässen an den Füßen (unter
dem Sitz der 2.-3. Reihe für die Ver-
sionen Panorama und aus dem Gitter
auf der Seite des linken Radkastens für
die Versionen Kombi).
❒Durch die Auswahl des Reglers Din
der ganz warmen Position (Zwinge auf
dem roten Bereich) strömt warme
Luft (bei laufendem Motor) aus den
hinteren Luftauslässen an den Füßen
(unter dem Sitz der 2.-3. Reihe für die
Versionen Panorama und aus dem Git-
ter auf der Seite des linken Radkastens
für die Versionen Kombi).

73
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

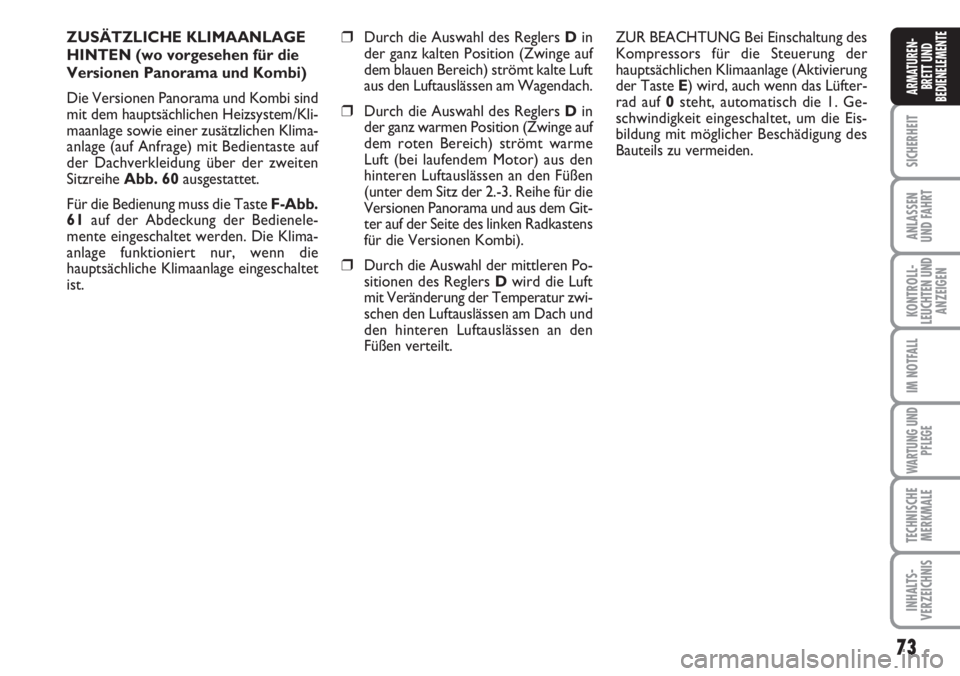

ZUSÄTZLICHE KLIMAANLAGE
HINTEN (wo vorgesehen für die
Versionen Panorama und Kombi)
Die Versionen Panorama und Kombi sind
mit dem hauptsächlichen Heizsystem/Kli-
maanlage sowie einer zusätzlichen Klima-
anlage (auf Anfrage) mit Bedientaste auf
der Dachverkleidung über der zweiten
Sitzreihe Abb. 60ausgestattet.
Für die Bedienung muss die Taste F-Abb.
61auf der Abdeckung der Bedienele-
mente eingeschaltet werden. Die Klima-
anlage funktioniert nur, wenn die
hauptsächliche Klimaanlage eingeschaltet
ist.❒Durch die Auswahl des Reglers Din
der ganz kalten Position (Zwinge auf
dem blauen Bereich) strömt kalte Luft
aus den Luftauslässen am Wagendach.
❒Durch die Auswahl des Reglers Din
der ganz warmen Position (Zwinge auf
dem roten Bereich) strömt warme
Luft (bei laufendem Motor) aus den
hinteren Luftauslässen an den Füßen
(unter dem Sitz der 2.-3. Reihe für die
Versionen Panorama und aus dem Git-
ter auf der Seite des linken Radkastens
für die Versionen Kombi).
❒Durch die Auswahl der mittleren Po-
sitionen des Reglers Dwird die Luft
mit Veränderung der Temperatur zwi-
schen den Luftauslässen am Dach und
den hinteren Luftauslässen an den
Füßen verteilt.ZUR BEACHTUNG Bei Einschaltung des
Kompressors für die Steuerung der
hauptsächlichen Klimaanlage (Aktivierung
der Taste E) wird, auch wenn das Lüfter-
rad auf 0steht, automatisch die 1. Ge-
schwindigkeit eingeschaltet, um die Eis-
bildung mit möglicher Beschädigung des
Bauteils zu vermeiden.

74
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

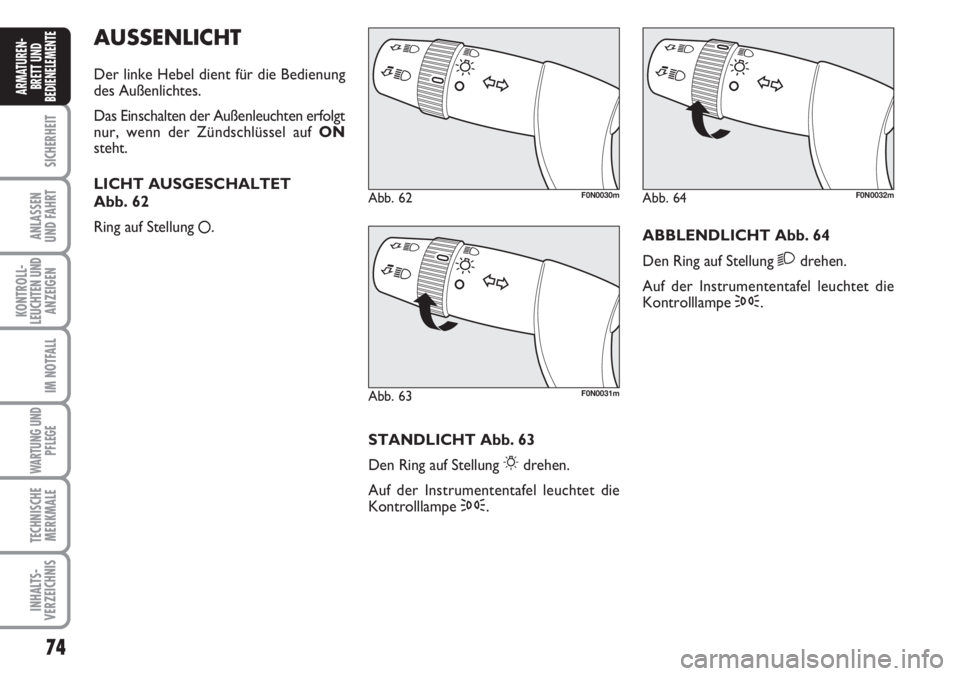

AUSSENLICHT
Der linke Hebel dient für die Bedienung
des Außenlichtes.
Das Einschalten der Außenleuchten erfolgt
nur, wenn der Zündschlüssel auf ON
steht.
LICHT AUSGESCHALTET
Abb. 62
Ring auf Stellung
å.
Abb. 62F0N0030m
Abb. 63F0N0031m
Abb. 64F0N0032m
STANDLICHT Abb. 63
Den Ring auf Stellung
6drehen.
Auf der Instrumententafel leuchtet die
Kontrolllampe 3.ABBLENDLICHT Abb. 64
Den Ring auf Stellung
2drehen.
Auf der Instrumententafel leuchtet die
Kontrolllampe 3.

75
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

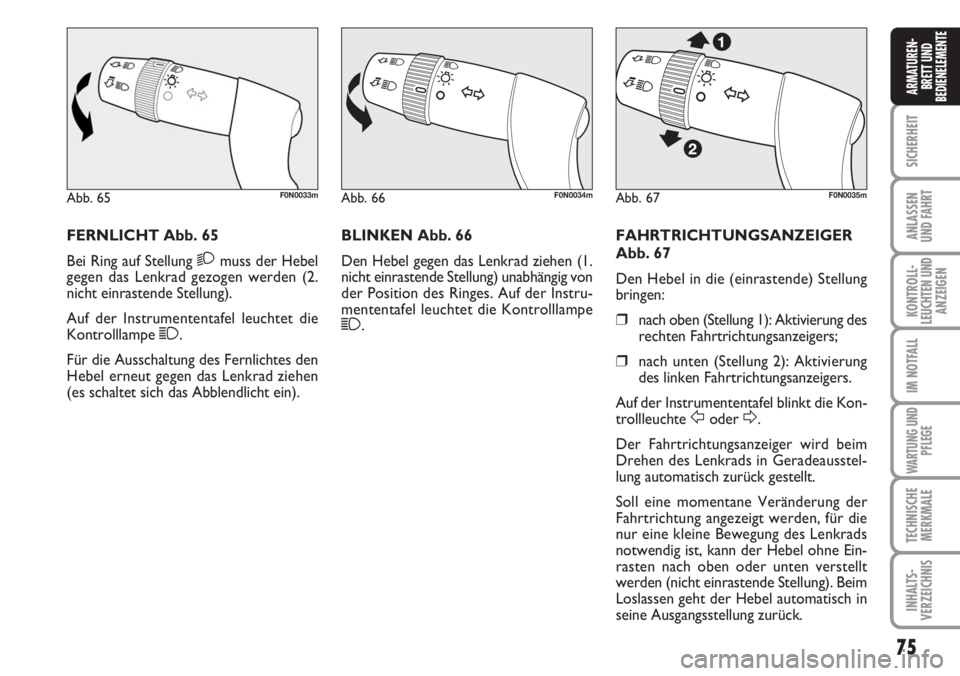

FERNLICHT Abb. 65
Bei Ring auf Stellung
2muss der Hebel
gegen das Lenkrad gezogen werden (2.
nicht einrastende Stellung).
Auf der Instrumententafel leuchtet die
Kontrolllampe 1.
Für die Ausschaltung des Fernlichtes den
Hebel erneut gegen das Lenkrad ziehen
(es schaltet sich das Abblendlicht ein).BLINKEN Abb. 66
Den Hebel gegen das Lenkrad ziehen (1.
nicht einrastende Stellung) unabhängig von
der Position des Ringes. Auf der Instru-
mententafel leuchtet die Kontrolllampe
1.FAHRTRICHTUNGSANZEIGER
Abb. 67
Den Hebel in die (einrastende) Stellung
bringen:
❒nach oben (Stellung 1): Aktivierung des
rechten Fahrtrichtungsanzeigers;
❒nach unten (Stellung 2): Aktivierung
des linken Fahrtrichtungsanzeigers.
Auf der Instrumententafel blinkt die Kon-
trollleuchte
FoderD.
Der Fahrtrichtungsanzeiger wird beim
Drehen des Lenkrads in Geradeausstel-
lung automatisch zurück gestellt.
Soll eine momentane Veränderung der
Fahrtrichtung angezeigt werden, für die
nur eine kleine Bewegung des Lenkrads
notwendig ist, kann der Hebel ohne Ein-
rasten nach oben oder unten verstellt
werden (nicht einrastende Stellung). Beim
Loslassen geht der Hebel automatisch in
seine Ausgangsstellung zurück.
Abb. 65F0N0033mAbb. 66F0N0034mAbb. 67F0N0035m

76
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
VORRICHTUNG
“FOLLOW ME HOME”
Diese Vorrichtung erlaubt für einen be-
stimmten Zeitraum die Beleuchtung des
Raums vor dem Fahrzeug.
Aktivierung Abb. 68
Bei Zündschlüssel auf OFFoder bei ab-
gezogenem Schlüssel ziehen Sie innerhalb
von 2 Minuten nach Abstellen des Motors
den Hebel gegen das Lenkrad.
Durch jede Betätigung des Hebels wird die
Leuchtdauer um 30 Sekunden bis zu ma-
ximal 210 Sekunden verlängert, danach er-
folgt die automatische Abschaltung. Bei jeder Betätigung des Hebels leuchtet
die Kontrollleuchte 3auf der Instru-
mententafel, und es erscheint eine Mel-
dung auf dem Display (siehe Kapitel “Kon-
trollleuchten und Anzeigen”) für die Zeit,
in der die Funktion aktiv ist. Die Kon-
trollleuchte schaltet sich bei der ersten
Betätigung des Hebels ein und bleibt bis
zur automatischen Deaktivierung der
Funktion eingeschaltet. Jede Betätigung
des Hebels erhöht nur die Einschaltungs-
zeit der Lichter.
Ausschaltung
Den Hebel über 2 Sekunden lang gegen
das Lenkrad gezogen halten.
SENSOR FÜR
SCHEINWERFERAUTOMATIK
(Dämmerungssensor)
(wo vorgesehen)
Dieser Sensor erfasst die Helligkeit des
Außenlichtes aufgrund der eingegebenen
Lichtempfindlichkeit: Je größer die Emp-
findlichkeit, desto kleiner ist das für die
Einschaltung der Scheinwerfer notwendi-
ge Außenlicht. Die Empfindlichkeit des
Dämmerungssensors kann durch das “Set-
up-Menü” des Displays eingestellt werden.Aktivierung Abb. 69
Den Ring auf
2Adrehen: In dieser Wei-
se erfolgt die automatische, gleichzeitige
Einschaltung von Stand- und Abblendlicht
in Abhängigkeit von der äußeren Hellig-
keit.
Ausschaltung
Nach dem Ausschaltungsbefehl durch den
Sensor geht das Abblendlicht und nach ca.
10 Sekunden das Standlicht aus.
Der Sensor ist nicht in der Lage, die An-
wesenheit von Nebel zu erfassen. In die-
sem Fall muss das Außenlicht manuell ein-
geschaltet werden.
Abb. 68F0N0036mAbb. 69F0N0037m

77
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

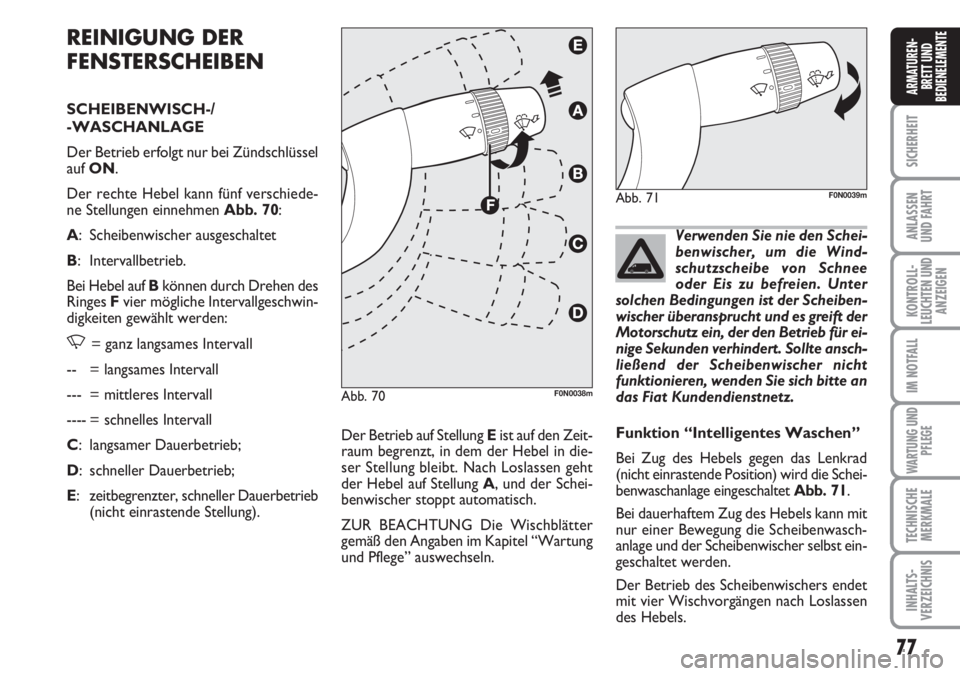

REINIGUNG DER
FENSTERSCHEIBEN
SCHEIBENWISCH-/
-WASCHANLAGE
Der Betrieb erfolgt nur bei Zündschlüssel
auf ON.
Der rechte Hebel kann fünf verschiede-
ne Stellungen einnehmen Abb. 70:
A: Scheibenwischer ausgeschaltet
B: Intervallbetrieb.
Bei Hebel auf Bkönnen durch Drehen des
Ringes Fvier mögliche Intervallgeschwin-
digkeiten gewählt werden:
,= ganz langsames Intervall
-- = langsames Intervall
--- = mittleres Intervall
---- = schnelles Intervall
C: langsamer Dauerbetrieb;
D: schneller Dauerbetrieb;
E: zeitbegrenzter, schneller Dauerbetrieb
(nicht einrastende Stellung).Der Betrieb auf Stellung Eist auf den Zeit-
raum begrenzt, in dem der Hebel in die-
ser Stellung bleibt. Nach Loslassen geht
der Hebel auf Stellung A, und der Schei-
benwischer stoppt automatisch.
ZUR BEACHTUNG Die Wischblätter
gemäß den Angaben im Kapitel “Wartung
und Pflege” auswechseln.Verwenden Sie nie den Schei-
benwischer, um die Wind-
schutzscheibe von Schnee
oder Eis zu befreien. Unter
solchen Bedingungen ist der Scheiben-
wischer überansprucht und es greift der
Motorschutz ein, der den Betrieb für ei-
nige Sekunden verhindert. Sollte ansch-
ließend der Scheibenwischer nicht
funktionieren, wenden Sie sich bitte an
das Fiat Kundendienstnetz.
Funktion “Intelligentes Waschen”
Bei Zug des Hebels gegen das Lenkrad
(nicht einrastende Position) wird die Schei-
benwaschanlage eingeschaltet Abb. 71.
Bei dauerhaftem Zug des Hebels kann mit
nur einer Bewegung die Scheibenwasch-
anlage und der Scheibenwischer selbst ein-
geschaltet werden.
Der Betrieb des Scheibenwischers endet
mit vier Wischvorgängen nach Loslassen
des Hebels.
Abb. 70F0N0038m
Abb. 71F0N0039m

78
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Der Zyklus wird von einem Wischvorgang
des Scheibenwischers nach 5 Sekunden
beendet.
REGENSENSOR (wo vorgesehen)
Der Regensensor befindet sich hinter dem
Innenrückspiegel in Kontakt mit der
Windschutzscheibe und ermöglicht die au-
tomatische Anpassung des Wischvorgangs
beim Intervallbetrieb an die Stärke des Re-
gens.
ZUR BEACHTUNG Das Glas der Wind-
schutzscheibe im Sensorbereich sauber
halten.
Aktivierung Abb. 72
Den rechten Hebel um eine Rastposition
nach unten verstellen (Position B).
Die Aktivierung des Sensors wird durch
einen “Wischvorgang” bestätigt.
Wird der Ring Fgedreht, nimmt die Emp-
findlichkeit des Regensensors zu.
Die Vergrößerung der Empfindlichkeit des
Regensensors wird durch einen “Wisch-
vorgang” zur Bestätigung angezeigt.
Wird die Waschanlage bei aktiviertem Re-
gensensor eingeschaltet, erfolgt der nor-
male Waschzyklus, nach dessen Beendi-
gung der Regensensor seinen automati-
schen Normalbetrieb wieder aufnimmt.SCHEINWERFER-
WASCHANLAGE (wo vorgesehen)
Die Anlage ist “versenkt”, d. h. sie befin-
det sich in der vorderen Stoßstange des
Fahrzeuges und schaltet sich ein, wenn bei
eingeschaltetem Abblendlicht die Schei-
benwaschanlage aktiviert wird.
ZUR BEACHTUNG Regelmäßig die Un-
versehrtheit und Reinigung der Spritzdü-
sen kontrollieren. Ausschaltung Abb. 72
Den Hebel von der Stellung Bverschieben
oder den Zündschlüssel auf OFF drehen.
Beim nächsten Anlassen (Zündschlüssel auf
ON) schaltet sich der Regensensor nicht
ein, auch wenn der Hebel noch auf Bsteht.
Für die Aktivierung des Sensors muss der
Hebel auf Aoder Cund dann wieder auf B
gestellt werden, oder der Ring muss für die
Einstellung der Empfindlichkeit gedreht wer-
den. Die Aktivierung des Sensors wird
durch wenigstens einen “Wischvorgang”,
auch bei trockener Scheibe, angezeigt. Der
Regensensor kann automatisch den Unter-
schied zwischen Tag und Nacht feststellen
und sich dementsprechend anpassen.
Abb. 72F0N0038m
Wasserspuren können unge-
wollte Bewegungen der
Wischblätter auslösen.
ZUR BEACHTUNG

79
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

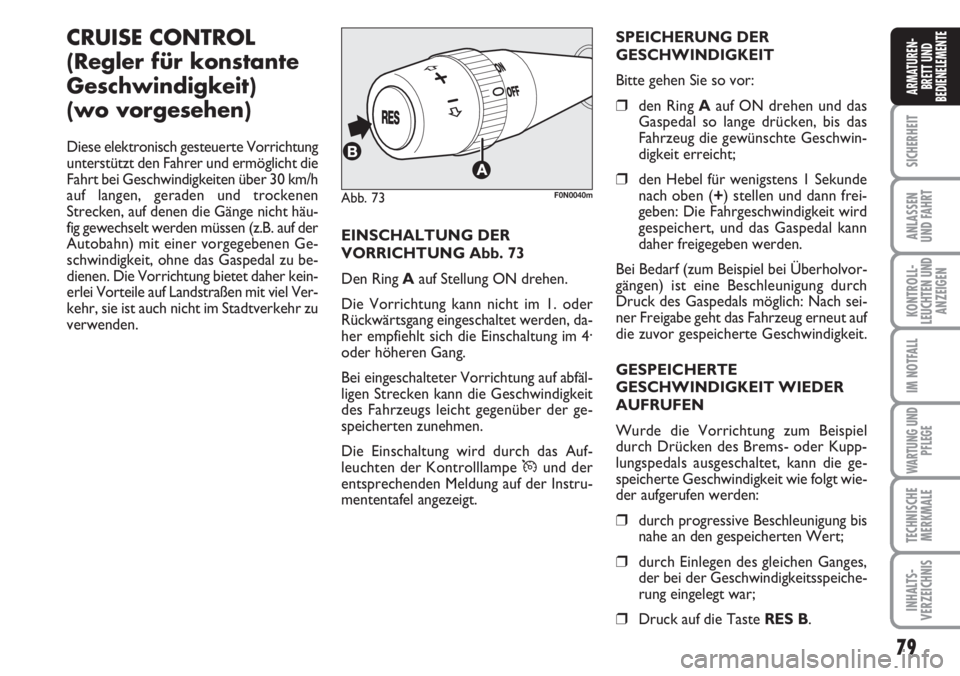

CRUISE CONTROL
(Regler für konstante
Geschwindigkeit)
(wo vorgesehen)
Diese elektronisch gesteuerte Vorrichtung
unterstützt den Fahrer und ermöglicht die
Fahrt bei Geschwindigkeiten über 30 km/h
auf langen, geraden und trockenen
Strecken, auf denen die Gänge nicht häu-
fig gewechselt werden müssen (z.B. auf der
Autobahn) mit einer vorgegebenen Ge-
schwindigkeit, ohne das Gaspedal zu be-
dienen. Die Vorrichtung bietet daher kein-
erlei Vorteile auf Landstraßen mit viel Ver-
kehr, sie ist auch nicht im Stadtverkehr zu
verwenden.EINSCHALTUNG DER
VORRICHTUNG Abb. 73
Den Ring Aauf Stellung ON drehen.
Die Vorrichtung kann nicht im 1. oder
Rückwärtsgang eingeschaltet werden, da-
her empfiehlt sich die Einschaltung im 4.
oder höheren Gang.
Bei eingeschalteter Vorrichtung auf abfäl-
ligen Strecken kann die Geschwindigkeit
des Fahrzeugs leicht gegenüber der ge-
speicherten zunehmen.
Die Einschaltung wird durch das Auf-
leuchten der Kontrolllampe
Üund der
entsprechenden Meldung auf der Instru-
mententafel angezeigt.SPEICHERUNG DER
GESCHWINDIGKEIT
Bitte gehen Sie so vor:
❒den Ring Aauf ON drehen und das
Gaspedal so lange drücken, bis das
Fahrzeug die gewünschte Geschwin-
digkeit erreicht;
❒den Hebel für wenigstens 1 Sekunde
nach oben (+) stellen und dann frei-
geben: Die Fahrgeschwindigkeit wird
gespeichert, und das Gaspedal kann
daher freigegeben werden.
Bei Bedarf (zum Beispiel bei Überholvor-
gängen) ist eine Beschleunigung durch
Druck des Gaspedals möglich: Nach sei-
ner Freigabe geht das Fahrzeug erneut auf
die zuvor gespeicherte Geschwindigkeit.
GESPEICHERTE
GESCHWINDIGKEIT WIEDER
AUFRUFEN
Wurde die Vorrichtung zum Beispiel
durch Drücken des Brems- oder Kupp-
lungspedals ausgeschaltet, kann die ge-
speicherte Geschwindigkeit wie folgt wie-
der aufgerufen werden:
❒durch progressive Beschleunigung bis
nahe an den gespeicherten Wert;
❒durch Einlegen des gleichen Ganges,
der bei der Geschwindigkeitsspeiche-
rung eingelegt war;
❒Druck auf die Taste RES B.
Abb. 73F0N0040m
