2007 BMW MOTORRAD K 1200 GT Instrukcja obsługi (in Polish)

Pod siedzeniem1Ustawienie wysokości sie-
dzenia kierowcy ( 67)
2 Pręt do pomiaru poziomu
oleju ( 113), Otwór wle-
wowy oleju silnikowego
( 115)
3 Zbiornik płynu hamulco-
wego z tyłu ( 118)
4 Uchwyt na kask ( 81)
5 Instrukcja obsługi
6 Komplet narzędzi ( 112)
215zSpojrzenie

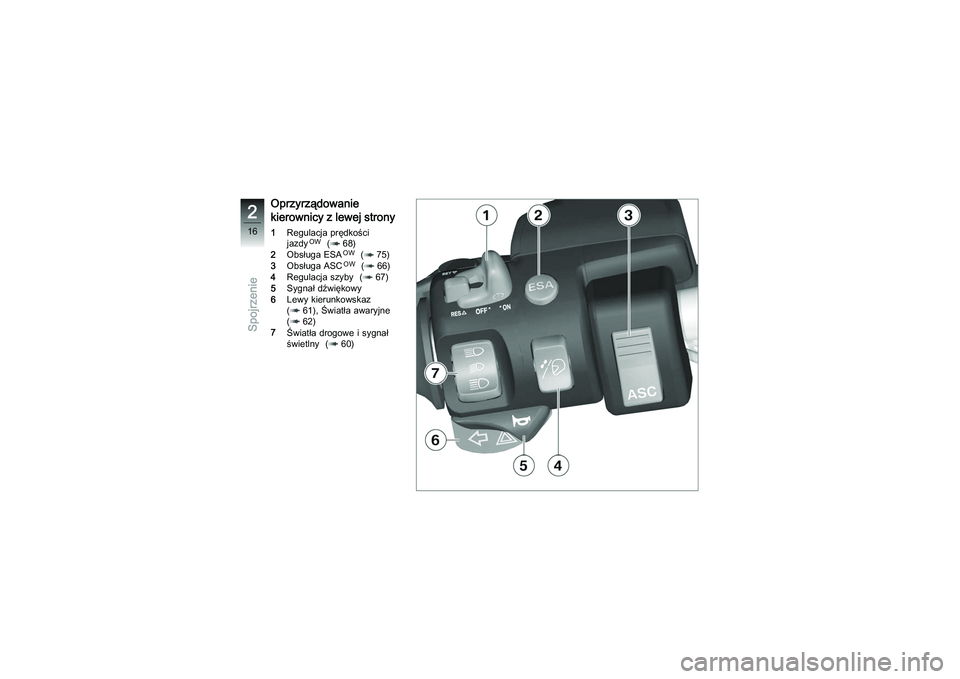

Oprzyrządowanie
kierownicy z lewej strony1Regulacja prędkości
jazdy
OW
( 68)
2 Obsługa ESA
OW
(75)
3 Obsługa ASC
OW
( 66)
4 Regulacja szyby ( 67)
5 Sygnał dźwiękowy
6 Lewy kierunkowskaz
( 61), Światła awaryjne
(62)
7 Światła drogowe i sygnał
świetlny ( 60)
216zSpojrzenie

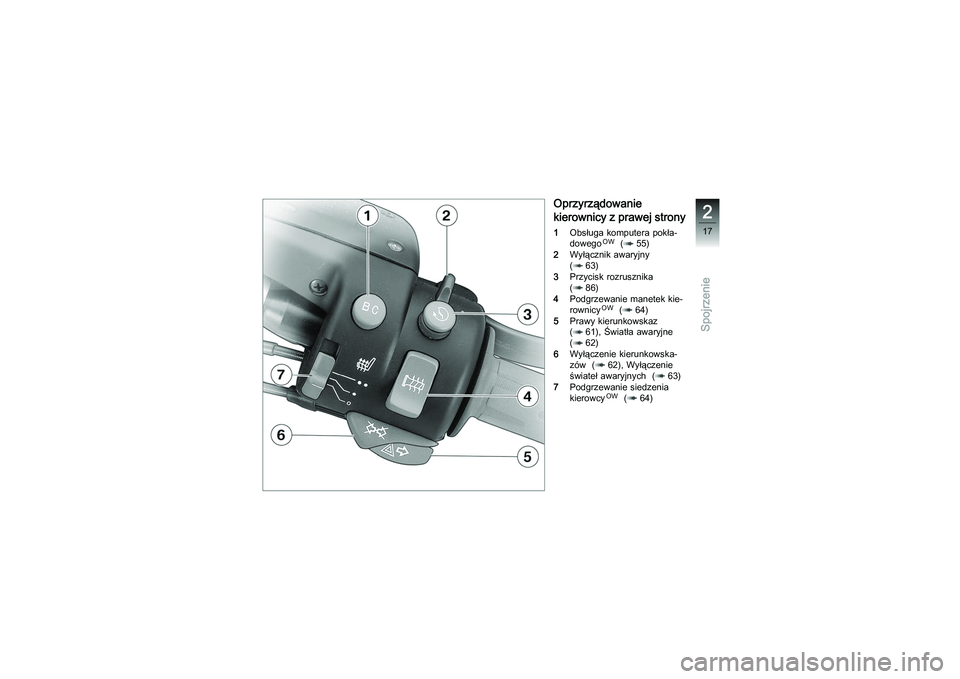

Oprzyrządowanie
kierownicy z prawej strony1Obsługa komputera pokła-
dowego
OW
( 55)
2 Wyłącznik awaryjny
( 63)
3 Przycisk rozrusznika
( 86)
4 Podgrzewanie manetek kie-
rownicy
OW
( 64)
5 Prawy kierunkowskaz
( 61), Światła awaryjne
( 62)
6 Wyłączenie kierunkowska-
zów ( 62), Wyłączenie
świateł awaryjnych ( 63)
7 Podgrzewanie siedzenia
kierowcy
OW
( 64)
217zSpojrzenie

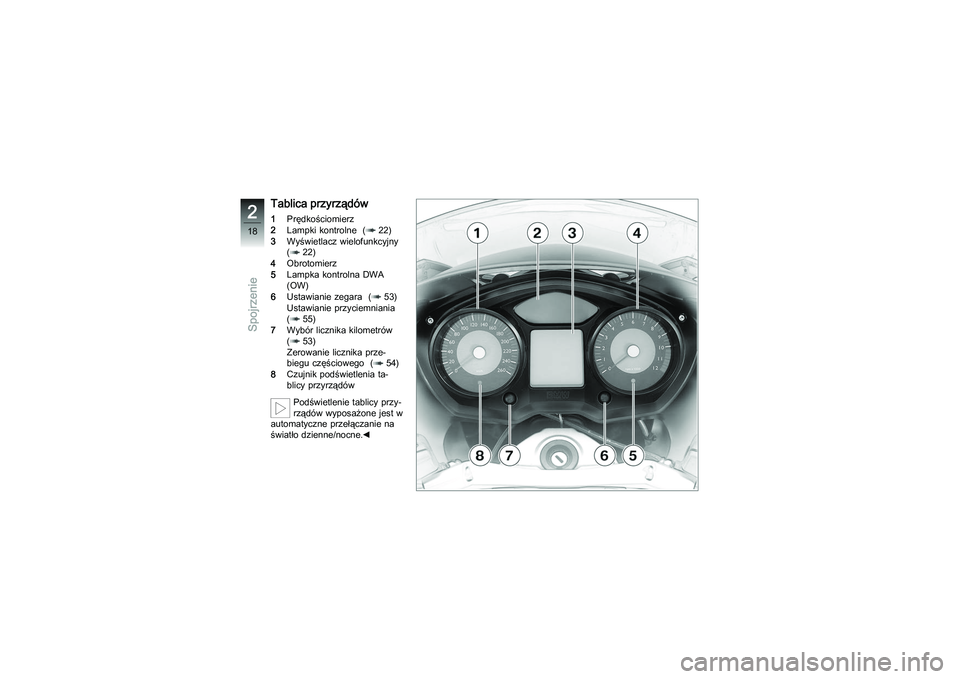

Tablica przyrządów1Prędkościomierz
2 Lampki kontrolne ( 22)
3 Wyświetlacz wielofunkcyjny
(22)
4 Obrotomierz
5 Lampka kontrolna DWA
(OW)
6 Ustawianie zegara ( 53)
Ustawianie przyciemniania
(55)
7 Wybór licznika kilometrów
(53)
Zerowanie licznika prze-
biegu częściowego ( 54)
8 Czujnik podświetlenia ta-
blicy przyrządów
Podświetlenie tablicy przy-
rządów wyposażone jest w
automatyczne przełączanie na
światło dzienne/nocne.
218zSpojrzenie

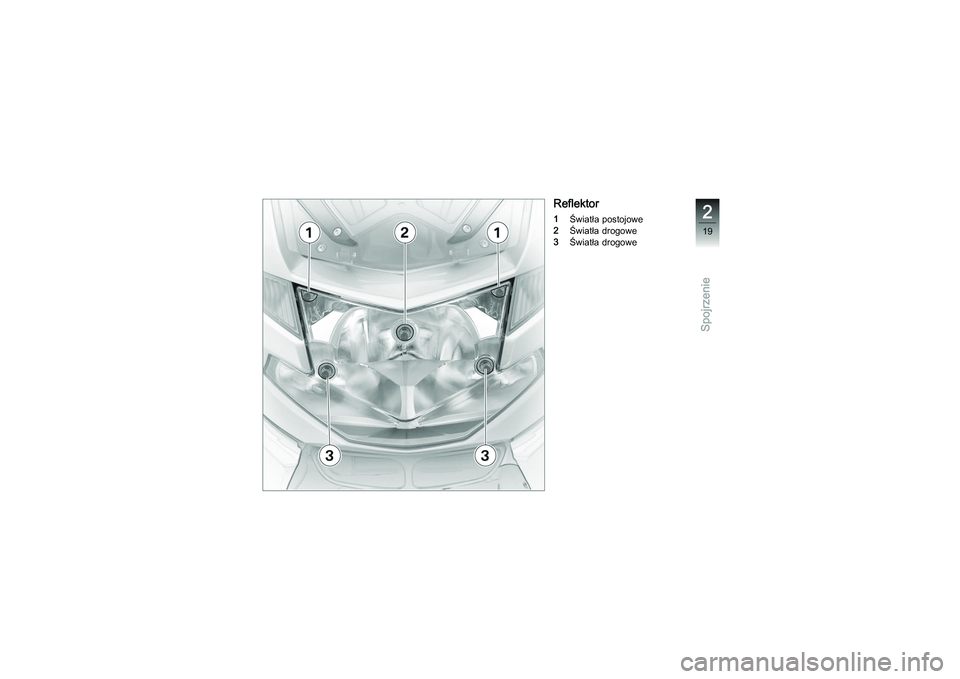

Reflektor1Światła postojowe
2 Światła drogowe
3 Światła drogowe
219zSpojrzenie

220zSpojrzenie

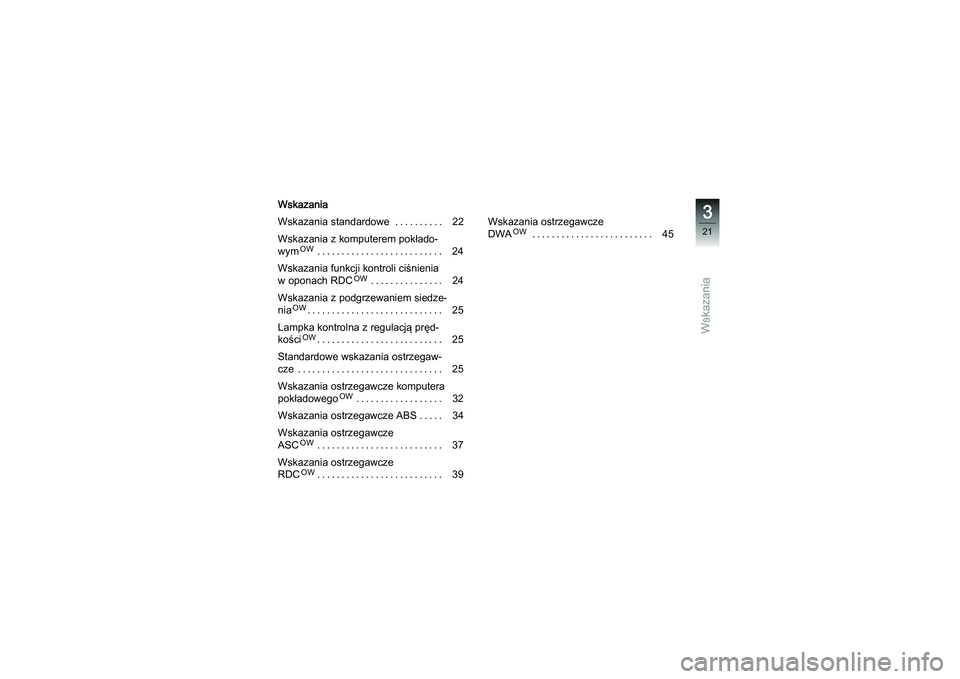

Wskazania
Wskazania
Wskazania standardowe . . ........ 22
Wskazania z komputerem pokłado-
wym
OW
.......................... 24
Wskazania funkcji kontroli ciśnienia
w oponach RDC
OW
............... 24
Wskazania z podgrzewaniem siedze-
nia
OW
............................ 25
Lampka kontrolna z regulacją pręd-
kościOW
.......................... 25
Standardowe wskazania ostrzegaw-
cze .............................. 25
Wskazania ostrzegawcze komputera
pokładowego
OW
.................. 32
Wskazania ostrzegawcze ABS . . . . . 34
Wskazania ostrzegawcze
ASC
OW
.......................... 37
Wskazania ostrzegawcze
RDC
OW
.......................... 39 Wskazania ostrzegawcze
DWA
OW
......................... 45
321zWskazania

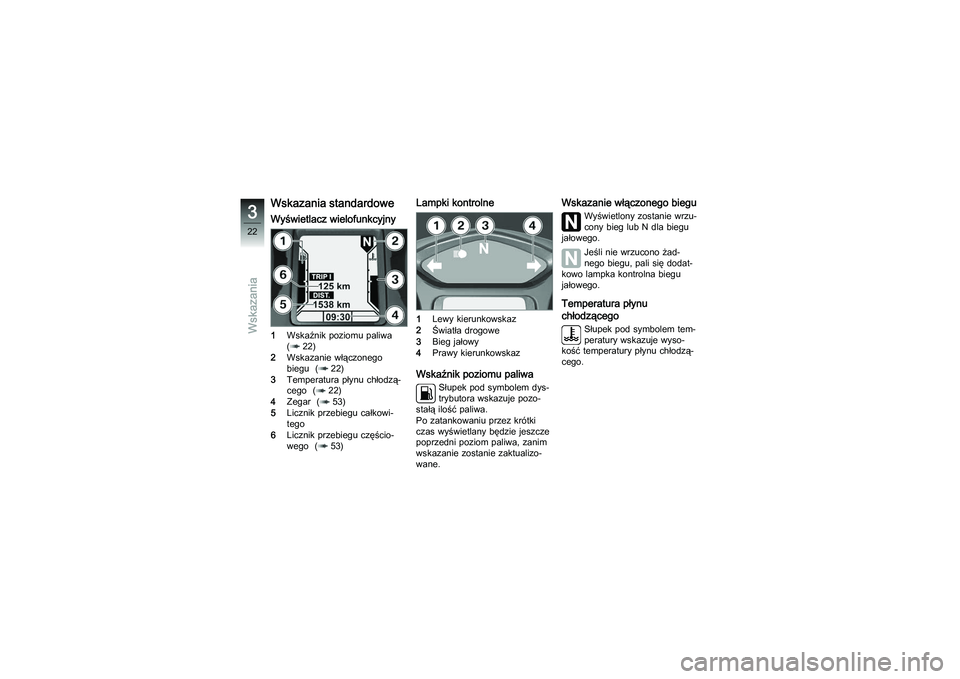

Wskazania standardoweWyświetlacz wielofunkcyjny1Wskaźnik poziomu paliwa
(22)
2 Wskazanie włączonego
biegu ( 22)
3 Temperatura płynu chłodzą-
cego ( 22)
4 Zegar ( 53)
5 Licznik przebiegu całkowi-
tego
6 Licznik przebiegu częścio-
wego ( 53)
Lampki kontrolne1Lewy kierunkowskaz
2 Światła drogowe
3 Bieg jałowy
4 Prawy kierunkowskazWskaźnik poziomu paliwa
Słupek pod symbolem dys-
trybutora wskazuje pozo-
stałą ilość paliwa.
Po zatankowaniu przez krótki
czas wyświetlany będzie jeszcze
poprzedni poziom paliwa, zanim
wskazanie zost anie zaktualizo-
wane.
Wskazanie włączonego biegu
Wyświetlony zostanie wrzu-
cony bieg lub N dla biegu
jałowego.
Jeśli nie wrzucono żad-
nego biegu, pali się dodat-
kowo lampka kontrolna biegu
jałowego.
Temperatura płynu
chłodzącego
Słupek pod symbolem tem-
peratury wskazuje wyso-
kość temperatury płynu chłodzą-
cego.
322zWskazania
