2007 BMW MOTORRAD K 1200 GT Instrukcja obsługi (in Polish)

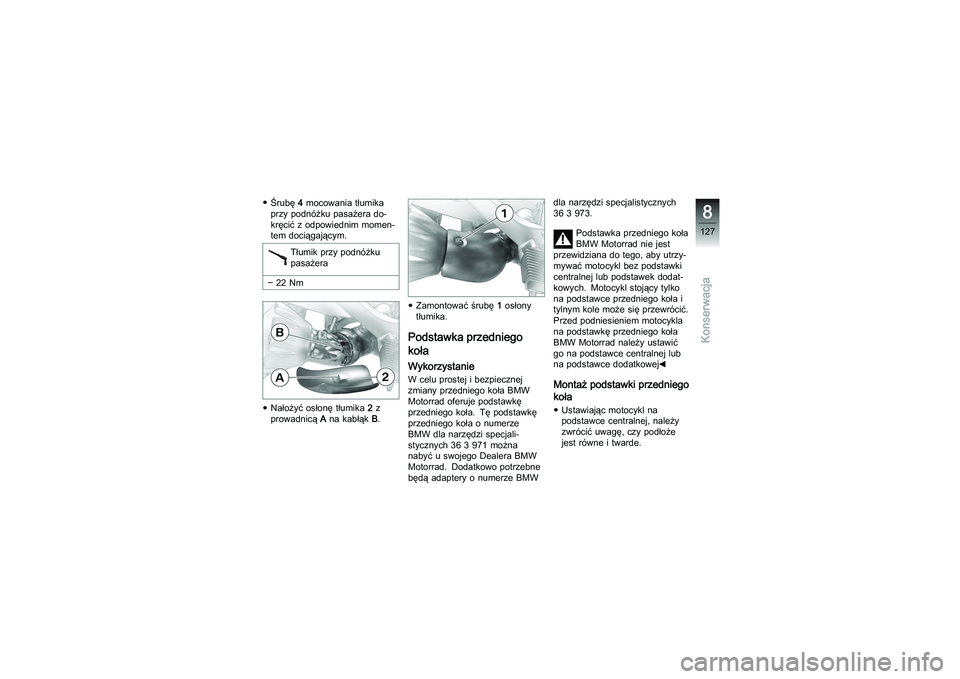

Śrubę4mocowania tłumika
przy podnóżku pasażera do-
kręcić z odpowiednim momen-
tem dociągającym.
Tłumik przy podnóżku
pasażera
22 Nm
Nałożyć osłonę tłumika 2z
prowadnicą Ana kabłąk B. Zamontować śrubę
1osłony
tłumika.
Podstawka przedniego
kołaWykorzystanieW celu prostej i bezpiecznej
zmiany przedniego koła BMW
Motorrad oferuje podstawkę
przedniego koła. Tę podstawkę
przedniego koła o numerze
BMW dla narzędzi specjali-
stycznych 36 3 971 można
nabyć u swojego Dealera BMW
Motorrad. Dodatkowo potrzebne
będą adaptery o numerze BMW dla narzędzi specjalistycznych
36 3 973.
Podstawka przedniego koła
BMW Motorrad nie jest
przewidziana do tego, aby utrzy-
mywać motocykl bez podstawki
centralnej lub podstawek dodat-
kowych. Motocykl stojący tylko
na podstawce przedniego koła i
tylnym kole może się przewrócić.
Przed podniesieniem motocykla
na podstawkę przedniego koła
BMW Motorrad należy ustawić
go na podstawce centralnej lub
na podstawce dodatkowej
Montaż podstawki przedniego
kołaUstawiając motocykl na
podstawce centralnej, należy
zwrócić uwagę, czy podłoże
jest równe i twarde.
8127zKonserwacja

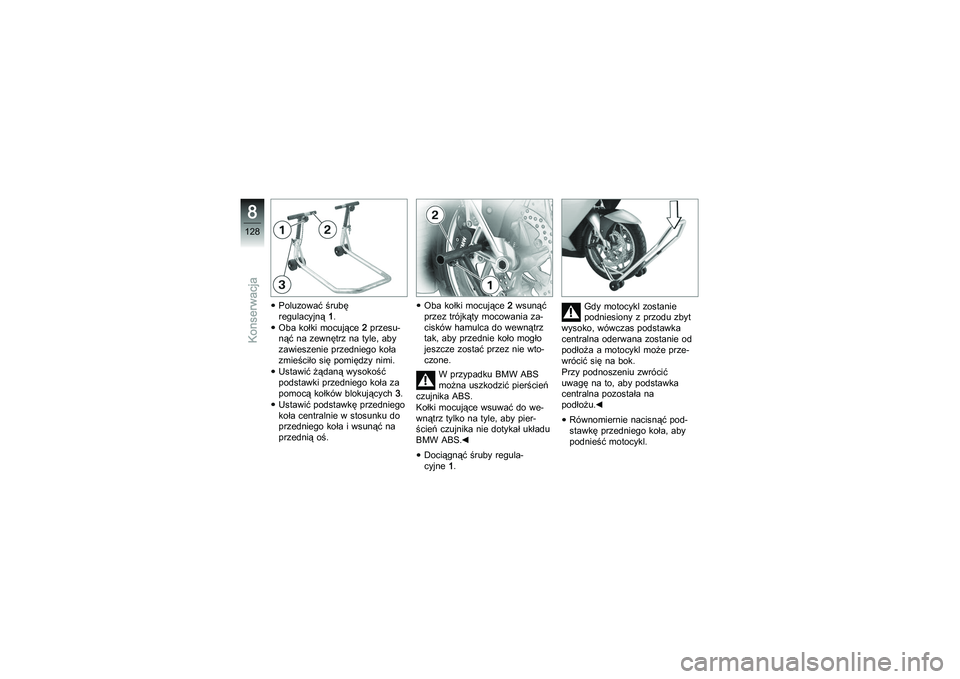

Poluzować śrubę
regulacyjną1.
Oba kołki mocujące 2przesu-
nąć na zewnętrz na tyle, aby
zawieszenie przedniego koła
zmieściło się pomiędzy nimi.
Ustawić żądaną wysokość
podstawki przedniego koła za
pomocą kołków blokujących 3.
Ustawić podstawkę przedniego
koła centralnie w stosunku do
przedniego koła i wsunąć na
przednią oś. Oba kołki mocujące
2wsunąć
przez trójkąty mocowania za-
cisków hamulca do wewnątrz
tak, aby przednie koło mogło
jeszcze zostać przez nie wto-
czone.
W przypadku BMW ABS
można uszkodzić pierścień
czujnika ABS.
Kołki mocujące wsuwać do we-
wnątrz tylko na tyle, aby pier-
ścień czujnika nie dotykał układu
BMW ABS.
Dociągnąć śruby regula-
cyjne 1. Gdy motocykl zostanie
podniesiony z przodu zbyt
wysoko, wówczas podstawka
centralna oderwana zostanie od
podłoża a motocykl może prze-
wrócićsięnabok.
Przy podnoszeniu zwrócić
uwagę na to, aby podstawka
centralna pozostała na
podłożu.
Równomiernie nacisnąć pod-
stawkę przedniego koła, aby
podnieść motocykl.
8128zKonserwacja

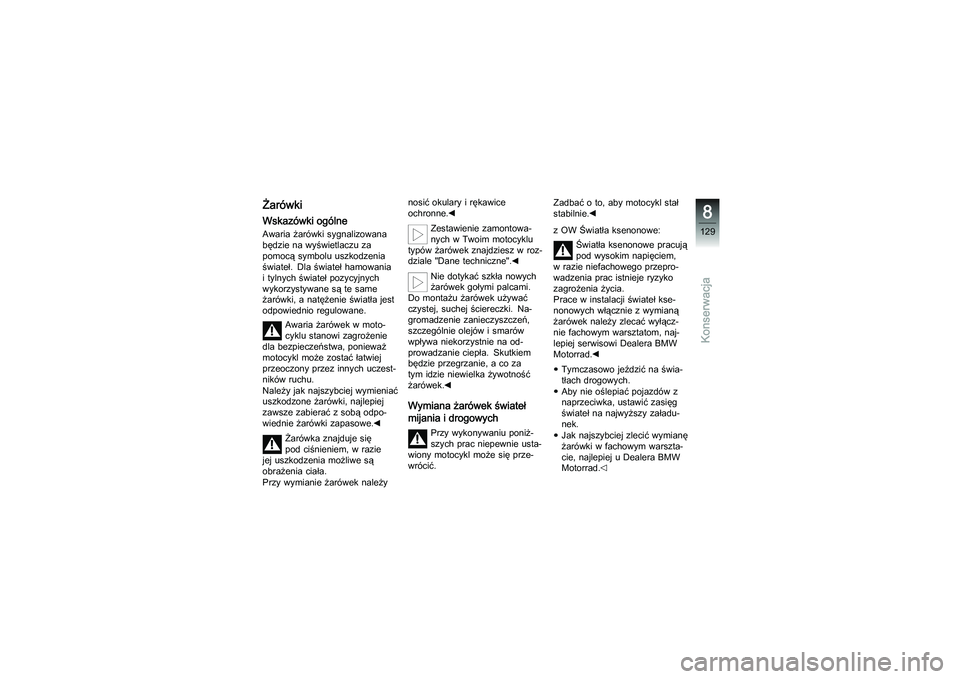

ŻarówkiWskazówki ogólneAwaria żarówki sygnalizowana
będzie na wyświetlaczu za
pomocą symbolu uszkodzenia
świateł. Dla świateł hamowania
i tylnych świateł pozycyjnych
wykorzystywane są te same
żarówki, a natężenie światła jest
odpowiednio regulowane.Awaria żarówek w moto-
cyklu stanowi zagrożenie
dla bezpieczeństwa, ponieważ
motocykl może zostać łatwiej
przeoczony przez innych uczest-
ników ruchu.
Należy jak najszybciej wymieniać
uszkodzone żarówki, najlepiej
zawsze zabierać z sobą odpo-
wiednie żarówki zapasowe.
Żarówkaznajdujesię
pod ciśnieniem, w razie
jej uszkodzenia możliwe są
obrażenia ciała.
Przy wymianie żarówek należy nosić okulary i rękawice
ochronne.
Zestawienie zamontowa-
nych w Twoim motocyklu
typów żarówek znajdziesz w roz-
dziale "Dane techniczne".
Nie dotykać szkła nowych
żarówek gołymi palcami.
Do montażu żarówek używać
czystej, suchej ściereczki. Na-
gromadzenie zanieczyszczeń,
szczególnie olejów i smarów
wpływa niekorzystnie na od-
prowadzanie ciepła. Skutkiem
będzie przegrzanie, a co za
tym idzie niewielka żywotność
żarówek.
Wymiana żarówek świateł
mijania i drogowych
Przy wykonywaniu poniż-
szych prac niepewnie usta-
wiony motocykl może się prze-
wrócić. Zadbać o to, aby motocykl stał
stabilnie.
z OW Światła ksenonowe:
Światła ksenonowe pracują
pod wysokim napięciem,
w razie niefachowego przepro-
wadzenia prac istnieje ryzyko
zagrożenia życia.
Prace w instalacji świateł kse-
nonowych włącznie z wymianą
żarówek należy zlecać wyłącz-
nie fachowym warsztatom, naj-
lepiej serwisowi Dealera BMW
Motorrad.
Tymczasowo jeździć na świa-
tłach drogowych.
Aby nie oślepiać pojazdów z
naprzeciwka, ustawić zasięg
świateł na najwyższy załadu-
nek.
Jak najszybciej zlecić wymianę
żarówki w fachowym warszta-
cie, najlepiej u Dealera BMW
Motorrad.
8129zKonserwacja

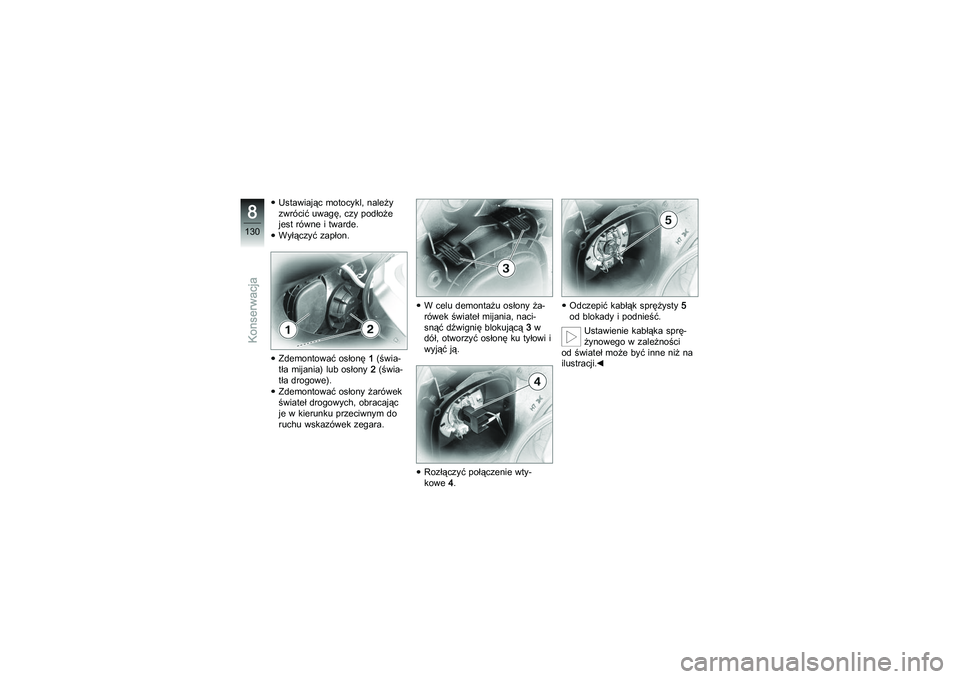

Ustawiając motocykl, należy
zwrócić uwagę, czy podłoże
jest równe i twarde.
Wyłączyć zapłon.
Zdemontować osłonę1(świa-
tła mijania) lub osłony 2(świa-
tła drogowe).
Zdemontować osłony żarówek
świateł drogowych, obracając
je w kierunku przeciwnym do
ruchu wskazówek zegara. W celu demontażu osłony ża-
rówek świateł mijania, naci-
snąć dźwignię blokującą
3w
dół, otworzyć osłonę ku tyłowi i
wyjąć ją.
Rozłączyć połączenie wty-
kowe 4. Odczepić kabłąk sprężysty
5
od blokady i podnieść.
Ustawienie kabłąka sprę-
żynowego w zależności
od świateł może być inne niż na
ilustracji.
8130zKonserwacja

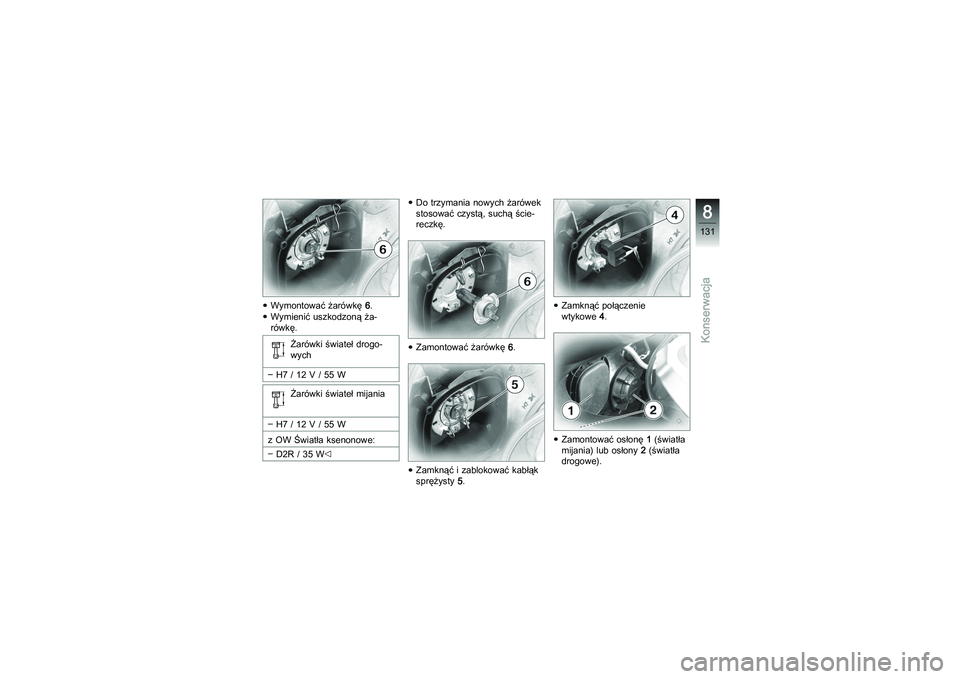

Wymontować żarówkę6.
Wymienić uszkodzoną ża-
rówkę.
Żarówki świateł drogo-
wych
H7/12V/55W Żarówki świateł mijania
H7/12V/55W
z OW Światła ksenonowe: D2R / 35 W Do trzymania nowych żarówek
stosować czystą, suchą ście-
reczkę.
Zamontować żarówkę
6.
Zamknąć i zablokować kabłąk
sprężysty 5. Zamknąć połączenie
wtykowe
4.
Zamontować osłonę 1(światła
mijania) lub osłony 2(światła
drogowe).
8131zKonserwacja

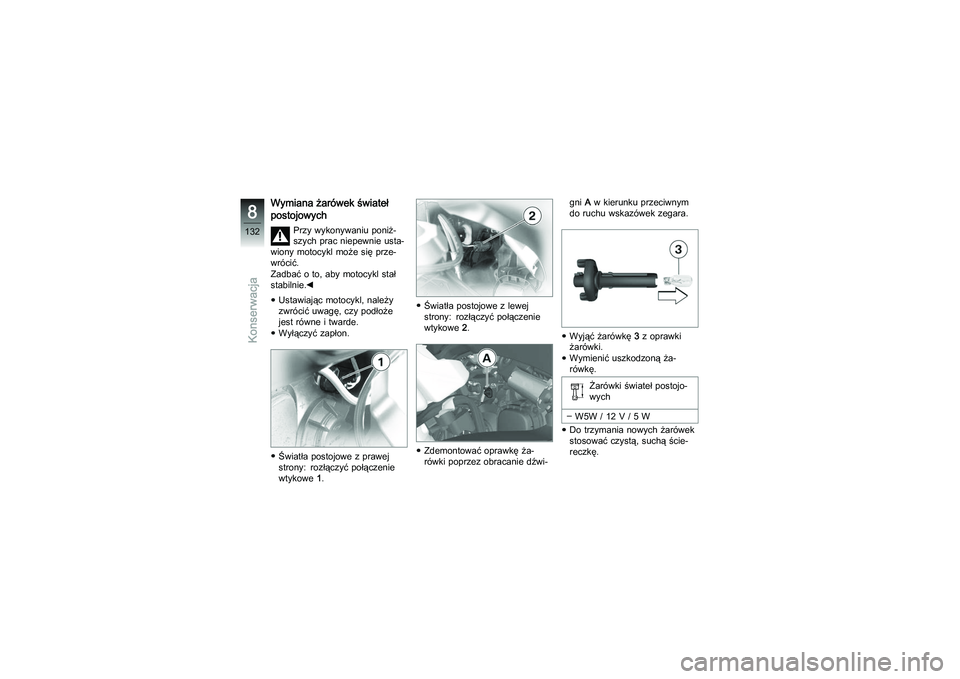

Wymiana żarówek świateł
postojowych
Przy wykonywaniu poniż-
szych prac niepewnie usta-
wiony motocykl może się prze-
wrócić.
Zadbać o to, aby motocykl stał
stabilnie.
Ustawiając motocykl, należy
zwrócić uwagę, czy podłoże
jest równe i twarde.
Wyłączyć zapłon.
Światła postojowe z prawej
strony: rozłączyć połączenie
wtykowe 1. Światła postojowe z lewej
strony: rozłączyć połączenie
wtykowe
2.
Zdemontować oprawkę ża-
rówki poprzez obracanie dźwi- gni
Aw kierunku przeciwnym
do ruchu wskazówek zegara.
Wyjąć żarówkę 3zoprawki
żarówki.
Wymienić uszkodzoną ża-
rówkę.
Żarówki świateł postojo-
wych
W5W / 12 V / 5 W
Do trzymania nowych żarówek
stosować czystą, suchą ście-
reczkę.
8132zKonserwacja

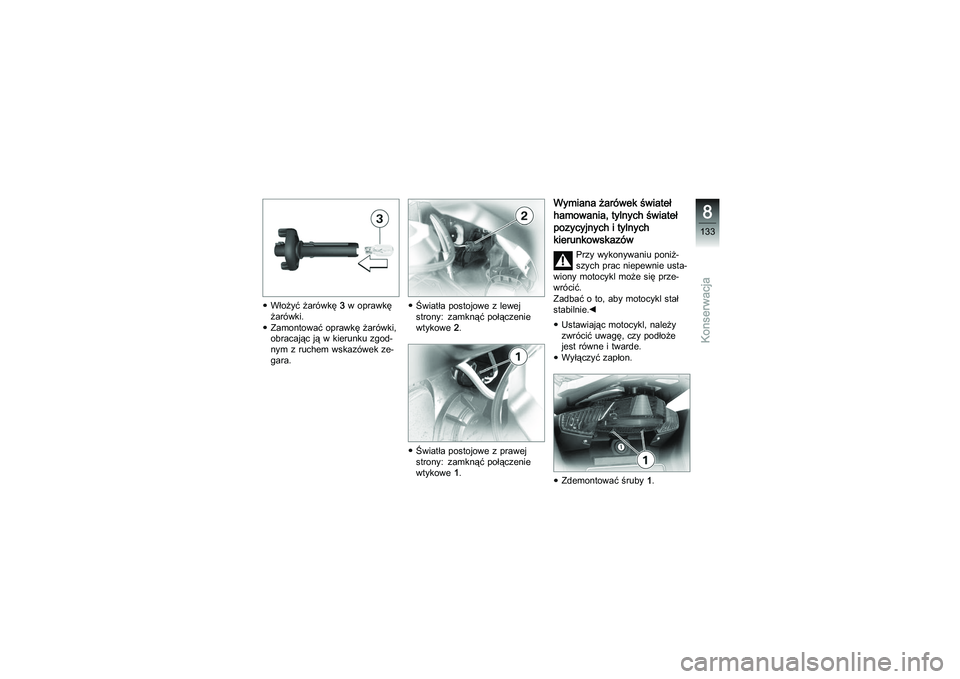

Włożyć żarówkę3w oprawkę
żarówki.
Zamontować oprawkę żarówki,
obracając ją w kierunku zgod-
nym z ruchem wskazówek ze-
gara. Światła postojowe z lewej
strony: zamknąć połączenie
wtykowe
2.
Światła postojowe z prawej
strony: zamknąć połączenie
wtykowe 1.
Wymiana żarówek świateł
hamowania, tylnych świateł
pozycyjnych i tylnych
kierunkowskazów
Przy wykonywaniu poniż-
szych prac niepewnie usta-
wiony motocykl może się prze-
wrócić.
Zadbać o to, aby motocykl stał
stabilnie.
Ustawiając motocykl, należy
zwrócić uwagę, czy podłoże
jest równe i twarde.
Wyłączyć zapłon.
Zdemontować śruby 1.
8133zKonserwacja

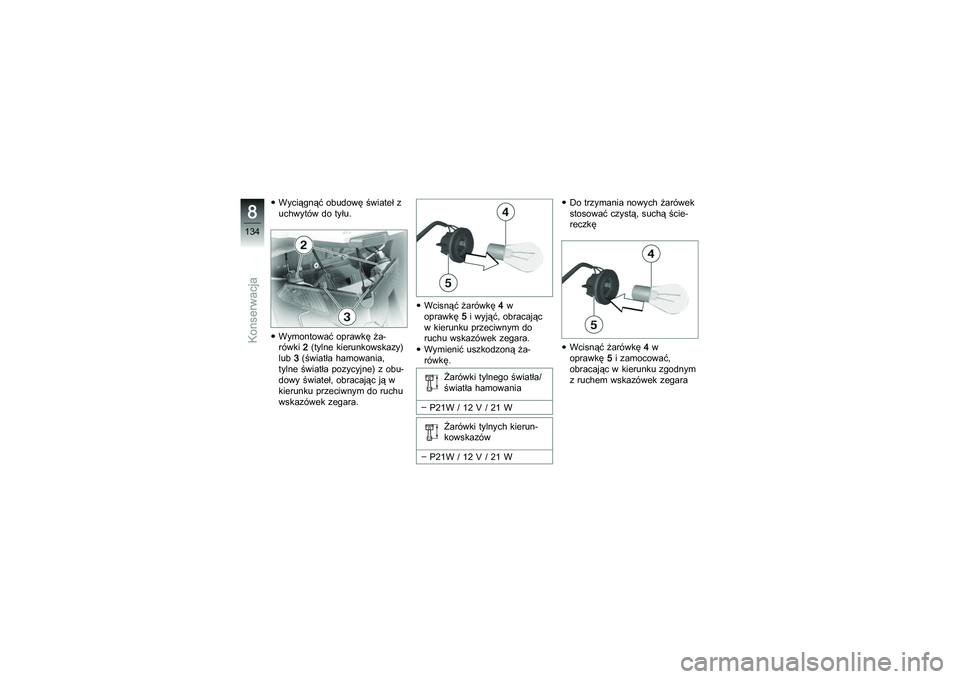

Wyciągnąć obudowę świateł z
uchwytów do tyłu.
Wymontować oprawkę ża-
rówki2(tylne kierunkowskazy)
lub 3(światła hamowania,
tylne światła pozycyjne) z obu-
dowy świateł, obracając ją w
kierunku przeciwnym do ruchu
wskazówek zegara. Wcisnąć żarówkę
4w
oprawkę 5i wyjąć, obracając
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wymienić uszkodzoną ża-
rówkę.
Żarówki tylnego światła/
światła hamowania
P21W/12V/21W Żarówki tylnych kierun-
kowskazów
P21W/12V/21W Do trzymania nowych żarówek
stosować czystą, suchą ście-
reczkę
Wcisnąć żarówkę
4w
oprawkę 5i zamocować,
obracając w kierunku zgodnym
z ruchem wskazówek zegara
8134zKonserwacja
