2007 Alfa Romeo Brera/Spider Manual de Uso e Manutenção (in Portuguese)

183
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃOB Lâmpadas a baioneta:para
extraí-las do relativo porta-lâmpa-
da, premer o bulbo, rodá-lo em
sentido anti-horário, em seguida
extraí-lo.
C Lâmpadas cilíndricas:para ex-
traí-las, desvinculá-las dos relativos
contactos.D-E Lâmpadas halógenas: para
remover a lâmpada desvincular a
mola de bloqueio da sede relati-
va.
F Lâmpadas de descarga a
gás (Bixenon).TIPOS DE LÂMPADAS
fig. 21
No veículo estão instalados diferentes ti-
pos de lâmpadas:
A Lâmpadas todo vidro: são in-
troduzidas a pressão. Para extraí-
las é necessário puxar.
A0F0117mfig. 21

184
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
LÂMPADAS FIGURA 21 TIPO POTÊNCIA
Luzes dos faróis de máximos D H7 55W
Luzes dos faróis de médios D H7 55W
Luzes dos faróis de máximos/faróis de médios
(versões com faróis Bixenon) (se previstos) F D1S 55W
Luzes dos faróis de máximos suplementares (se previstos) D H1 55W
Luzes de mínimos dianteiras (1 por projector) A W5WB 5W
Luzes de mínimos traseiras B P21/5W 5W
Luzes do farol de nevoeiro E H7 55W
Indicador de direcção dianteiro B PY21W 21W
Indicador de direcção lateral A W5W 5W
Indicador de direcção traseiro B P21W 21W
Luzes de stop B P21/5W 21W
Luzes do terceiro stop A W2,3W 2,3W
Luzes de marcha-atrás B P21W 21W
Faróis traseiros de nevoeiro B P21W 21W
Luzes da matrícula A W5W 5W
Plafonier dianteiro 2xA+1C 2xW5+10W 5+5+10W
Plafonier da bagageira C 10W 10W
Plafonier dos espelhos de cortesia A 1,5W 1,5W
Plafonier da gaveta porta-objectos A W5W 5W
Plafonier das luzes do bolso da porta/dimensão da porta A W5W 5W

185
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Luzes dos faróis de máximos
(lâmpadas halógenas)
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒rodar em sentido anti-horário a tam-
pa A-fig. 22;
❒desligar o conector eléctricoA-fig.
23;
❒desenganchar a mola bloqueadora
de lâmpada B;

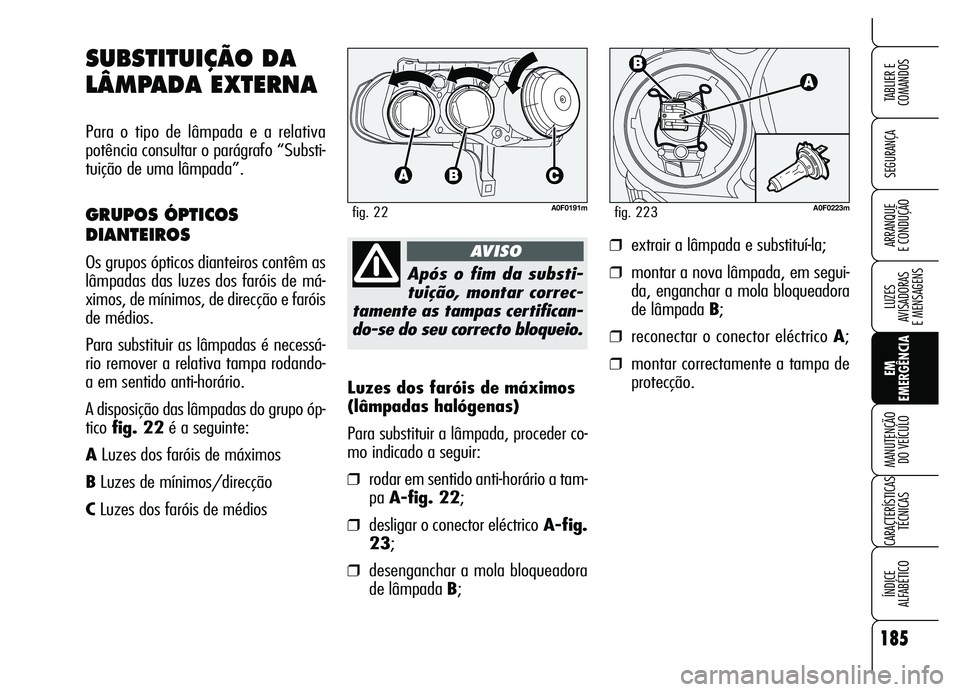

SUBSTITUIÇÃO DA
LÂMPADA EXTERNA
Para o tipo de lâmpada e a relativa
potência consultar o parágrafo “Substi-
tuição de uma lâmpada”.
GRUPOS ÓPTICOS
DIANTEIROS
Os grupos ópticos dianteiros contêm as
lâmpadas das luzes dos faróis de má-
ximos, de mínimos, de direcção e faróis
de médios.
Para substituir as lâmpadas é necessá-
rio remover a relativa tampa rodando-
a em sentido anti-horário.
A disposição das lâmpadas do grupo óp-
tico fig. 22é a seguinte:
ALuzes dos faróis de máximos
BLuzes de mínimos/direcção
CLuzes dos faróis de médios
A0F0191mfig. 22
Após o fim da substi-
tuição, montar correc-
tamente as tampas certifican-
do-se do seu correcto bloqueio.
AVISO
A0F0223mfig. 223
❒extrair a lâmpada e substituí-la;
❒montar a nova lâmpada, em segui-
da, enganchar a mola bloqueadora
de lâmpada B;
❒reconectar o conector eléctrico A;
❒montar correctamente a tampa de
protecção.

186
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

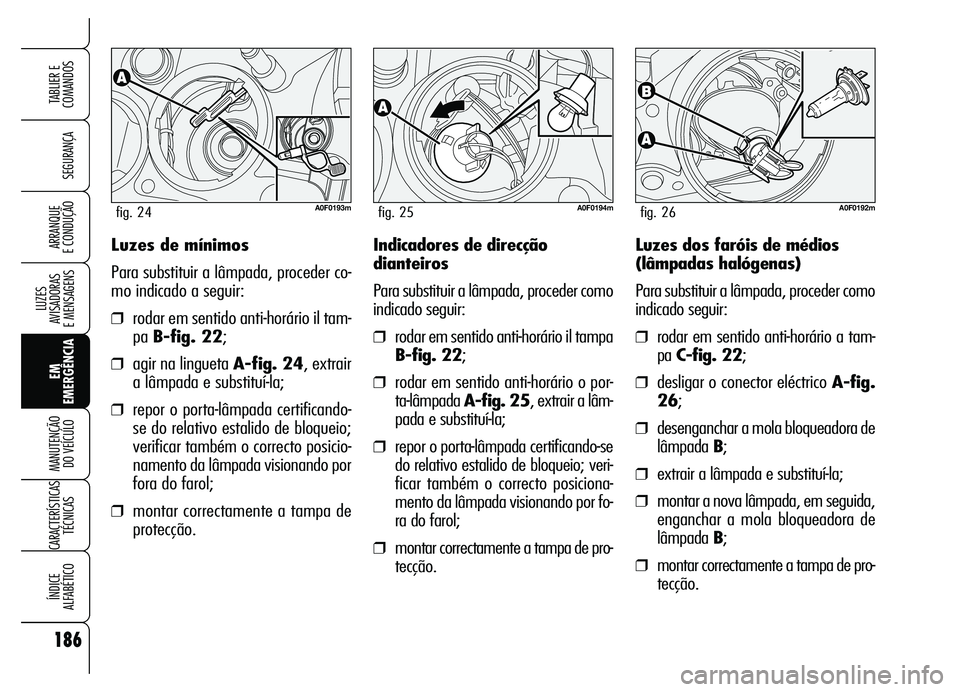

E CONDUÇÃOLuzes de mínimos
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒rodar em sentido anti-horário il tam-
pa B-fig. 22;
❒agir na lingueta A-fig. 24, extrair
a lâmpada e substituí-la;
❒repor o porta-lâmpada certificando-
se do relativo estalido de bloqueio;
verificar também o correcto posicio-
namento da lâmpada visionando por
fora do farol;
❒montar correctamente a tampa de
protecção.
A0F0193mfig. 24A0F0194mfig. 25A0F0192mfig. 26
Indicadores de direcção
dianteiros
Para substituir a lâmpada, proceder como
indicado seguir:
❒rodar em sentido anti-horário il tampa
B-fig. 22;
❒rodar em sentido anti-horário o por-
ta-lâmpada A-fig. 25, extrair a lâm-
pada e substituí-la;
❒repor o porta-lâmpada certificando-se
do relativo estalido de bloqueio; veri-
ficar também o correcto posiciona-
mento da lâmpada visionando por fo-
ra do farol;
❒montar correctamente a tampa de pro-
tecção.Luzes dos faróis de médios
(lâmpadas halógenas)
Para substituir a lâmpada, proceder como
indicado seguir:
❒rodar em sentido anti-horário a tam-
pa C-fig. 22;
❒desligar o conector eléctrico A-fig.
26;
❒desenganchar a mola bloqueadora de
lâmpada B;
❒extrair a lâmpada e substituí-la;
❒montar a nova lâmpada, em seguida,
enganchar a mola bloqueadora de
lâmpada B;
❒montar correctamente a tampa de pro-
tecção.

187
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

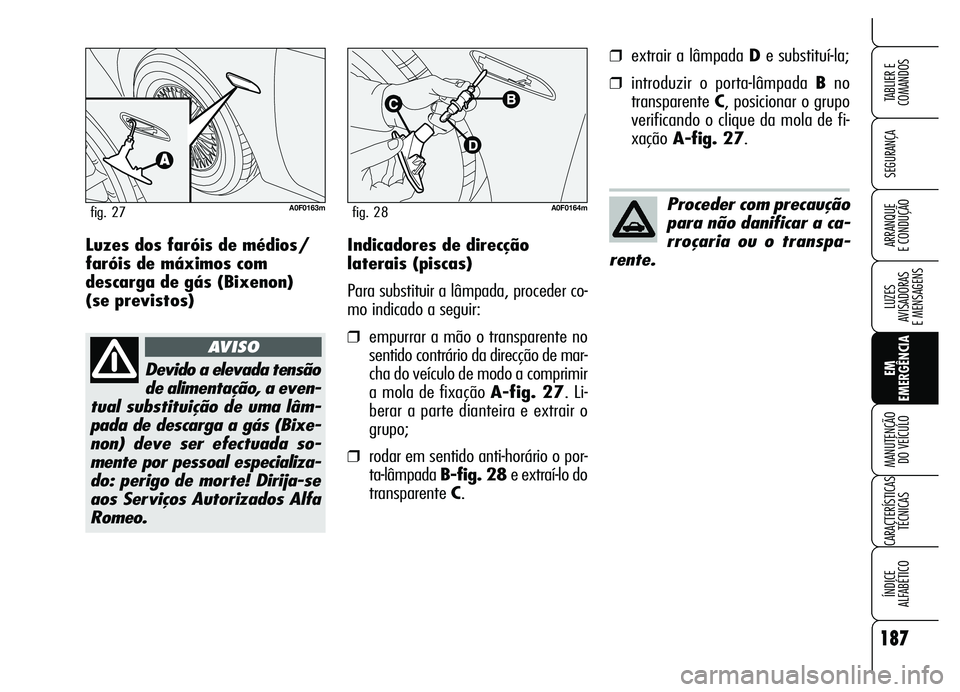

E CONDUÇÃOIndicadores de direcção
laterais (piscas)
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒empurrar a mão o transparente no
sentido contrário da direcção de mar-
cha do veículo de modo a comprimir
a mola de fixação A-fig. 27. Li-
berar a parte dianteira e extrair o
grupo;
❒rodar em sentido anti-horário o por-
ta-lâmpada B-fig. 28e extraí-lo do
transparente C.
A0F0163mfig. 27A0F0164mfig. 28Proceder com precaução
para não danificar a ca-
rroçaria ou o transpa-
rente.
Devido a elevada tensão
de alimentação, a even-
tual substituição de uma lâm-
pada de descarga a gás (Bixe-
non) deve ser efectuada so-
mente por pessoal especializa-
do: perigo de morte! Dirija-se
aos Serviços Autorizados Alfa
Romeo.
AVISO
Luzes dos faróis de médios/
faróis de máximos com
descarga de gás (Bixenon)
(se previstos)
❒extrair a lâmpada De substituí-la;
❒introduzir o porta-lâmpada Bno
transparente C, posicionar o grupo
verificando o clique da mola de fi-
xaçãoA-fig. 27.

188
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

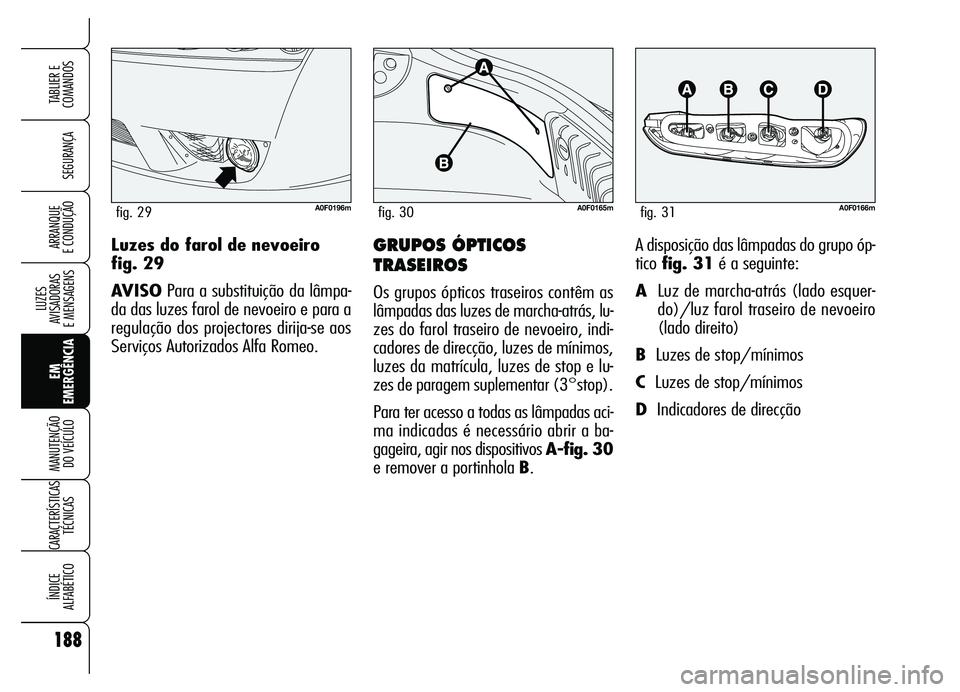

E CONDUÇÃOGRUPOS ÓPTICOS
TRASEIROS
Os grupos ópticos traseiros contêm as
lâmpadas das luzes de marcha-atrás, lu-
zes do farol traseiro de nevoeiro, indi-
cadores de direcção, luzes de mínimos,
luzes da matrícula, luzes de stop e lu-
zes de paragem suplementar (3°stop).
Para ter acesso a todas as lâmpadas aci-
ma indicadas é necessário abrir a ba-
gageira, agir nos dispositivos A-fig. 30
e remover a portinhola B.
A0F0165mfig. 30A0F0166mfig. 31
A disposição das lâmpadas do grupo óp-
tico fig. 31é a seguinte:
A Luz de marcha-atrás (lado esquer-
do)/luz farol traseiro de nevoeiro
(lado direito)
B Luzes de stop/mínimos
C Luzes de stop/mínimos
D Indicadores de direcção
A0F0196mfig. 29
Luzes do farol de nevoeiro
fig. 29
AVISOPara a substituição da lâmpa-
da das luzes farol de nevoeiro e para a
regulação dos projectores dirija-se aos
Serviços Autorizados Alfa Romeo.

189
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

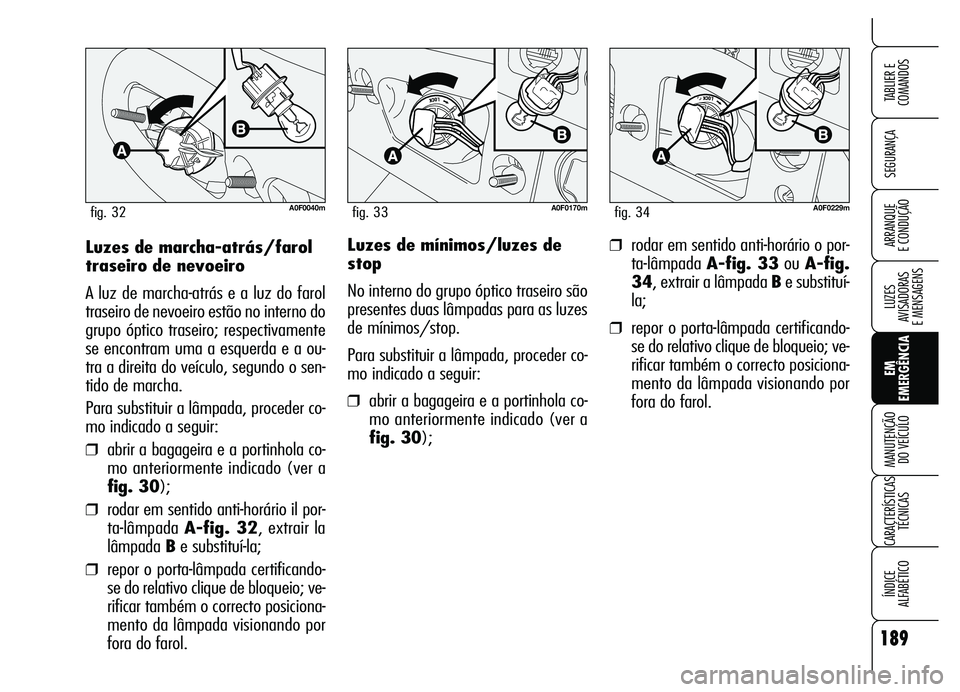

E CONDUÇÃOLuzes de marcha-atrás/farol
traseiro de nevoeiro
A luz de marcha-atrás e a luz do farol
traseiro de nevoeiro estão no interno do
grupo óptico traseiro; respectivamente
se encontram uma a esquerda e a ou-
tra a direita do veículo, segundo o sen-
tido de marcha.
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒abrir a bagageira e a portinhola co-
mo anteriormente indicado (ver a
fig. 30);
❒rodar em sentido anti-horário il por-
ta-lâmpada A-fig. 32, extrair la
lâmpada Be substituí-la;
❒repor o porta-lâmpada certificando-
se do relativo clique de bloqueio; ve-
rificar também o correcto posiciona-
mento da lâmpada visionando por
fora do farol.
A0F0040mfig. 32A0F0229mfig. 34
Luzes de mínimos/luzes de
stop
No interno do grupo óptico traseiro são
presentes duas lâmpadas para as luzes
de mínimos/stop.
Para substituir a lâmpada, proceder co-
mo indicado a seguir:
❒abrir a bagageira e a portinhola co-
mo anteriormente indicado (ver a
fig. 30);
A0F0170mfig. 33
❒rodar em sentido anti-horário o por-
ta-lâmpada A-fig. 33ou A-fig.
34, extrair a lâmpada Be substituí-
la;
❒repor o porta-lâmpada certificando-
se do relativo clique de bloqueio; ve-
rificar também o correcto posiciona-
mento da lâmpada visionando por
fora do farol.

190
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃOIndicadores de direcção
Para substituir as lâmpadas, proceder
como indicado a seguir:
❒abrir a bagageira e a portinhola co-
mo anteriormente indicado (ver a
fig. 30);
❒rodar em sentido anti-horário o por-
ta-lâmpada A-fig. 35, extrair la
lâmpada Be substituí-la;
❒repor o porta-lâmpada certificando-
se do relativo clique de bloqueio; ve-
rificar também o correcto posiciona-
mento da lâmpada visionando por
fora do farol.
A0F0167mfig. 35
Luzes de paragem
suplementar (3° stop)
Para a substituição das lâmpadas das lu-
zes 3° stop dirija-se aos Serviços Auto-
rizados Alfa Romeo. Luzes da matrícula
Para substituir as lâmpadas, proceder
como indicado a seguir:
❒agir com uma chave de parafusos ade-
quada e protegida com um pano ma-
cio no dispositivo A-fig. 36para ex-
trair o grupo B;
❒extrair o porta-lâmpadaC-fig. 37 fa-
zendo-o rodar ligeiramente e substi-
tuir a lâmpada Dintroduzida a
pressão.
A0F0168mfig. 36A0F0169mfig. 37
