2007 Alfa Romeo Brera/Spider Manual de Uso e Manutenção (in Portuguese)

215
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

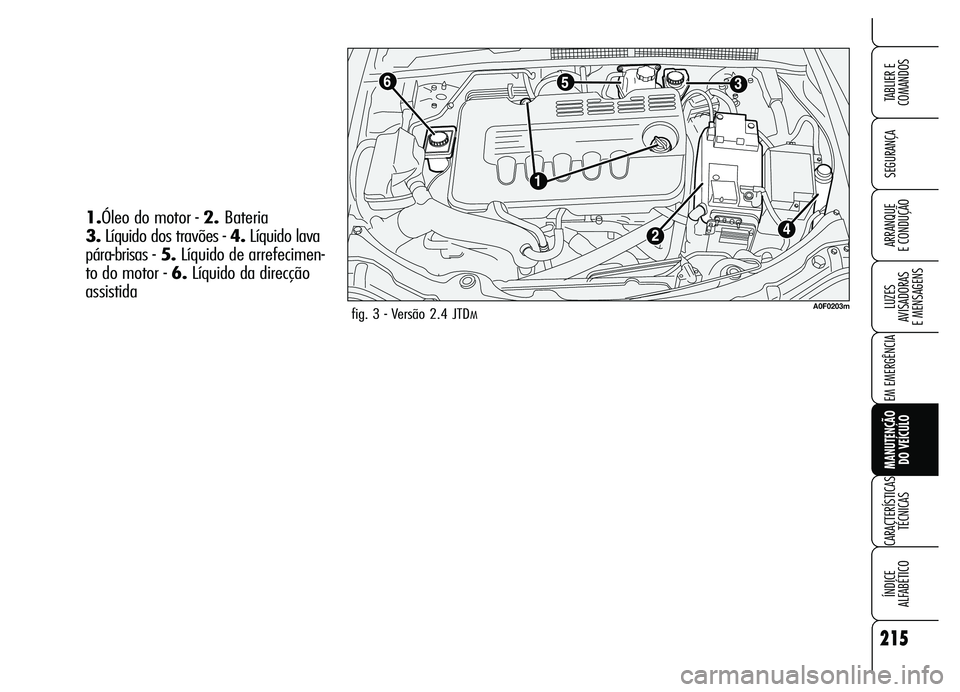

fig. 3 - Versão 2.4 JTDMA0F0203m
1.Óleo do motor - 2. Bateria
3.Líquido dos travões - 4.Líquido lava
pára-brisas - 5.Líquido de arrefecimen-
to do motor - 6.Líquido da direcção
assistida

216
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃOÓLEO DO MOTOR
Fig. 4: versões 2.2 JTS
Fig. 5: versão 3.2 JTS
Fig. 6: versão 2.4 JTD
M
Controlo do nível de óleo
do motor
O controlo de nível do óleo deve ser
efectuado, com o veículo em terreno pla-
no, alguns minutos (cerca 5) após a pa-
rada do motor.
A0F0018mfig. 4A0F0069mfig. 5A0F0202mfig. 6
Extrair a vareta Ade controlo e limpá-
la, em seguida, intriduzí-la de novo a
fundo, extraí-la e verificar que o nível
esteja dentre os limites MIN e MAX
presentes na própria vareta. O interva-
lo dentre os limites MINe MAX cor-
responde a cerca de um litro de óleo.

217
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

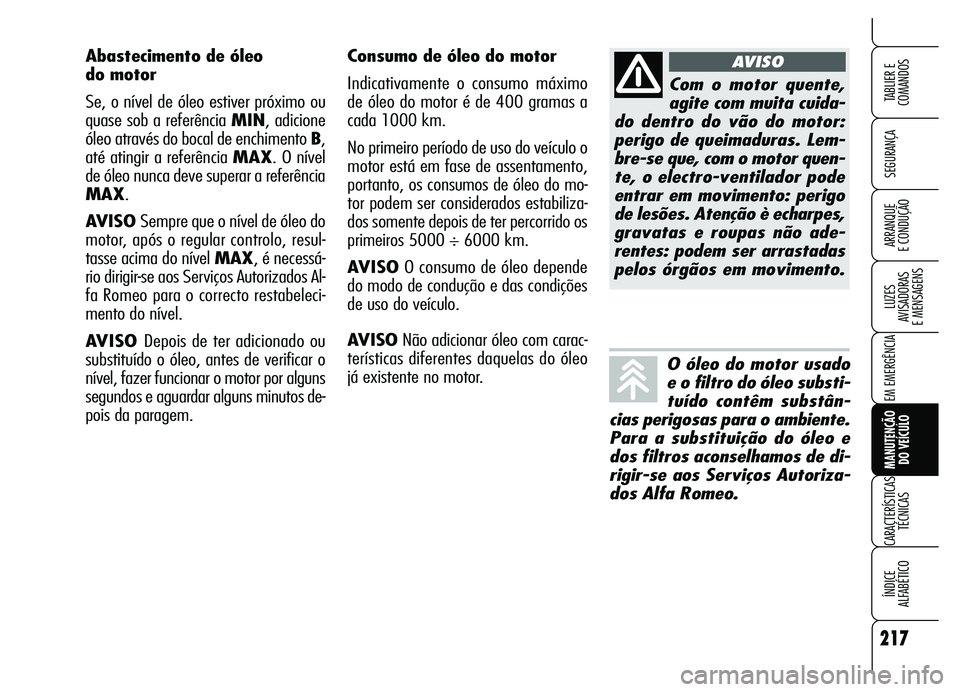

Consumo de óleo do motor
Indicativamente o consumo máximo
de óleo do motor é de 400 gramas a
cada 1000 km.
No primeiro período de uso do veículo o
motor está em fase de assentamento,
portanto, os consumos de óleo do mo-
tor podem ser considerados estabiliza-
dos somente depois de ter percorrido os
primeiros 5000 ÷ 6000 km.
AVISOO consumo de óleo depende
do modo de condução e das condições
de uso do veículo.
AVISONão adicionar óleo com carac-
terísticas diferentes daquelas do óleo
já existente no motor. Abastecimento de óleo
do motor
Se, o nível de óleo estiver próximo ou
quase sob a referência MIN, adicione
óleo através do bocal de enchimento B,
até atingir a referência MAX. O nível
de óleo nunca deve superar a referência
MAX.
AVISO Sempre que o nível de óleo do
motor, após o regular controlo, resul-
tasse acima do nível MAX, é necessá-
rio dirigir-se aos Serviços Autorizados Al-
fa Romeo para o correcto restabeleci-
mento do nível.
AVISO Depois de ter adicionado ou
substituído o óleo, antes de verificar o
nível, fazer funcionar o motor por alguns
segundos e aguardar alguns minutos de-
pois da paragem.
Com o motor quente,
agite com muita cuida-
do dentro do vão do motor:
perigo de queimaduras. Lem-
bre-se que, com o motor quen-
te, o electro-ventilador pode
entrar em movimento: perigo
de lesões. Atenção è echarpes,
gravatas e roupas não ade-
rentes: podem ser arrastadas
pelos órgãos em movimento.
AVISO
O óleo do motor usado
e o filtro do óleo substi-
tuído contêm substân-
cias perigosas para o ambiente.
Para a substituição do óleo e
dos filtros aconselhamos de di-
rigir-se aos Serviços Autoriza-
dos Alfa Romeo.

218
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

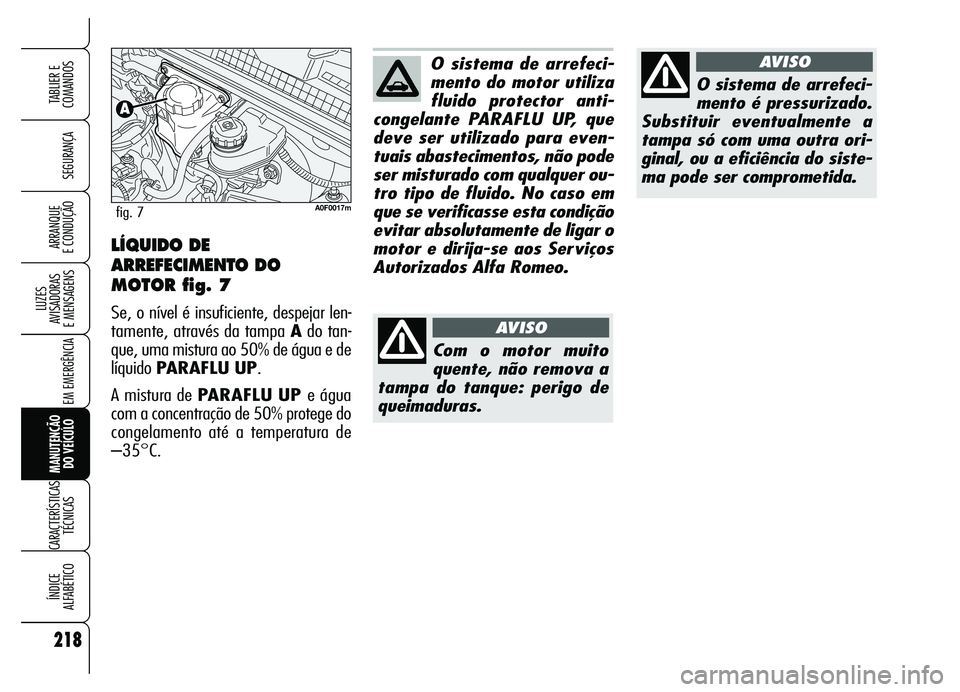

O sistema de arrefeci-
mento do motor utiliza
fluido protector anti-
congelante PARAFLU UP, que
deve ser utilizado para even-
tuais abastecimentos, não pode
ser misturado com qualquer ou-
tro tipo de fluido. No caso em
que se verificasse esta condição
evitar absolutamente de ligar o
motor e dirija-se aos Serviços
Autorizados Alfa Romeo.
Com o motor muito
quente, não remova a
tampa do tanque: perigo de
queimaduras.
AVISO
O sistema de arrefeci-
mento é pressurizado.
Substituir eventualmente a
tampa só com uma outra ori-
ginal, ou a eficiência do siste-
ma pode ser comprometida.
AVISO
LÍQUIDO DE
ARREFECIMENTO DO
MOTOR fig. 7
Se, o nível é insuficiente, despejar len-
tamente, através da tampa Ado tan-
que, uma mistura ao 50% de água e de
líquido PARAFLU UP.
A mistura de PARAFLU UP e água
com a concentração de 50% protege do
congelamento até a temperatura de
–35°C.
A0F0017mfig. 7

219
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃOLÍQUIDO LAVA PÁRA-
BRISAS/ LAVA-FARÓIS
fig. 8
Para adicionar líquido, remover a tam-
pa Ae despejar uma mistura de água
e líquido TUTELA PROFESSIONAL
SC 35nestas porcentagens:
❒30% de TUTELA PROFESSIO-
NAL SC 35e 70% de água no
Verão;
❒50% de TUTELA PROFESSIO-
NAL SC 35 e 50% de água no In-
verno.
Em caso de temperaturas inferiores a
–20°C usar TUTELA PROFESSIO-
NAL SC 35puro.
A0F0029mfig. 8
Não viajar com o re-
servatório do lava pá-
ra-brisas vazio: a acção do la-
va pára-brisas é fundamental
para melhorar a visibilidade.
AVISO
Alguns aditivos co-
merciais para o lava
pára-brisas são inflamáveis. O
vão do motor contém partes
quentes que em contacto po-
dem acendê-los.
AVISO

220
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃOLÍQUIDO DA DIRECÇÃO
ASSISTIDA fig. 9-10
Controlar que o nível do óleo esteja ao
nível máximo: esta operação deve ser
realizada com o veículo sobre uma su-
perfície plana e com o motor parado e
frio.
Verificar que o nível esteja em corre-
spondência da referência MAXvisível
no reservatório ou esteja em corre-
spondência da marca superior (nível
máximo) indicada na vareta de contro-
lo sob a tampa do reservatório.
A0F0027mfig. 9 versões 2.2 JTS - 2.4 JTDMA0F0234mfig. 10 versões 3.2 JTS
Se, o nível do líquido no reservatório é
inferior ao nível prescrito, proceder ao
abastecimento operando como segue:
❒ligue o motor e aguarde que o ní-
vel do líquido no reservatório se esta-
bilize;
❒com o motor ligado, rodar por várias
vezes e totalmente o volante à di-
reita e à esquerda;
❒abastecer até quando o nível estiver
em correspondência da referência
MAXem seguida, montar a tam-
pa.
Evite que o líquido pa-
ra a direcção assistida
entre em contacto com as par-
tes quentes do motor: é in-
flamável.
AVISO
AVISOPara esta operação, aconselha-
se de dirigir-se sempre aos Serviços Au-
torizados Alfa Romeo.

221
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
O líquido dos travões é
venenoso e altamente
corrosivo. Em caso de contac-
to acidental lavar imediata-
mente as partes interessadas
com água e sabão neutro, em
seguida efectuar abundantes
enxágues. Em caso de ingestão
consulte imediatamente um
médico.
AVISO
LÍQUIDO DOS TRAVÕES
fig. 11
Controle que o líquido contido no depó-
sito esteja no máximo nível. Caso seja
necessário adicionar líquido, se acon-
selha de utilizar o líquido dos travões in-
dicado na tabela "Fluidos e lubrifican-
tes" (ver o capítulo "Características téc-
nicas").
NOTALimpe com muita atenção a
tampa do depósito Ae a superfície cir-
cunstante. Ao abrir a tampa, preste a
máxima atenção para que eventuais im-
purezas não entrem no depósito. Para
o reabastecimento utilize, sempre, um
funil com filtro integrado a malha me-
nor ou igual a 0,12 mm.
A0F0016mfig. 11
Evite que o líquido dos
travões, altamente cor-
rosivo, entre em contac-
to com as partes pintadas. Se
isto acontecesse, lave imedia-
tamente com água.
AVISOPara esta operação se acon-
selha sempre de dirigir-se aos Serviços
Autorizados Alfa Romeo.
De tempos em tempos, controlar o fun-
cionamento da luz avisadora
xsitua-
da no quadro de instrumentos: pre-
mendo na tampa A(com a chave in-
troduzida no dispositivo de arranque)
a luz avisadora deve acender.
AVISOO líquido dos travões absorve
a humidade, portanto, se o veículo é
usado predominantemente em zonas de
alta percentagem de humidade atmo-
sférica, o líquido deve ser substituído
mais vezes de quanto indicado no Pla-
no de Manutenção Programada.

222
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

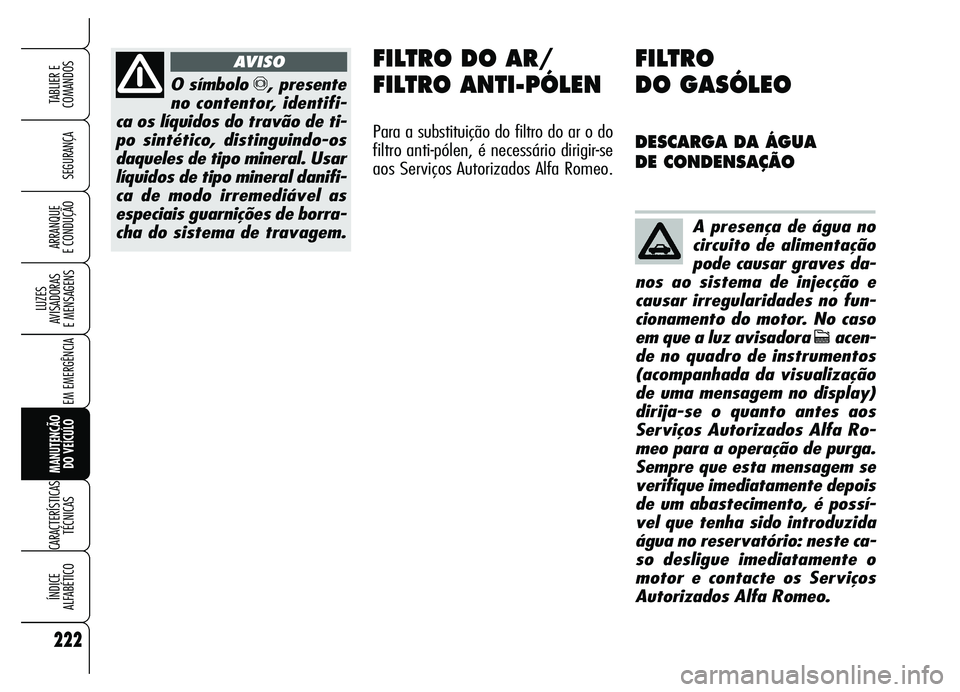

O símbolo π, presente
no contentor, identifi-
ca os líquidos do travão de ti-
po sintético, distinguindo-os
daqueles de tipo mineral. Usar
líquidos de tipo mineral danifi-
ca de modo irremediável as
especiais guarnições de borra-
cha do sistema de travagem.
AVISOFILTRO DO AR/
FILTRO ANTI-PÓLEN
Para a substituição do filtro do ar o do
filtro anti-pólen, é necessário dirigir-se
aos Serviços Autorizados Alfa Romeo.
FILTRO
DO GASÓLEO
DESCARGA DA ÁGUA
DE CONDENSAÇÃO
A presença de água no
circuito de alimentação
pode causar graves da-
nos ao sistema de injecção e
causar irregularidades no fun-
cionamento do motor. No caso
em que a luz avisadora
cacen-
de no quadro de instrumentos
(acompanhada da visualização
de uma mensagem no display)
dirija-se o quanto antes aos
Serviços Autorizados Alfa Ro-
meo para a operação de purga.
Sempre que esta mensagem se
verifique imediatamente depois
de um abastecimento, é possí-
vel que tenha sido introduzida
água no reservatório: neste ca-
so desligue imediatamente o
motor e contacte os Serviços
Autorizados Alfa Romeo.
