2007.5 Peugeot 307 CC Manuale del proprietario (in Italian)

10
!
112

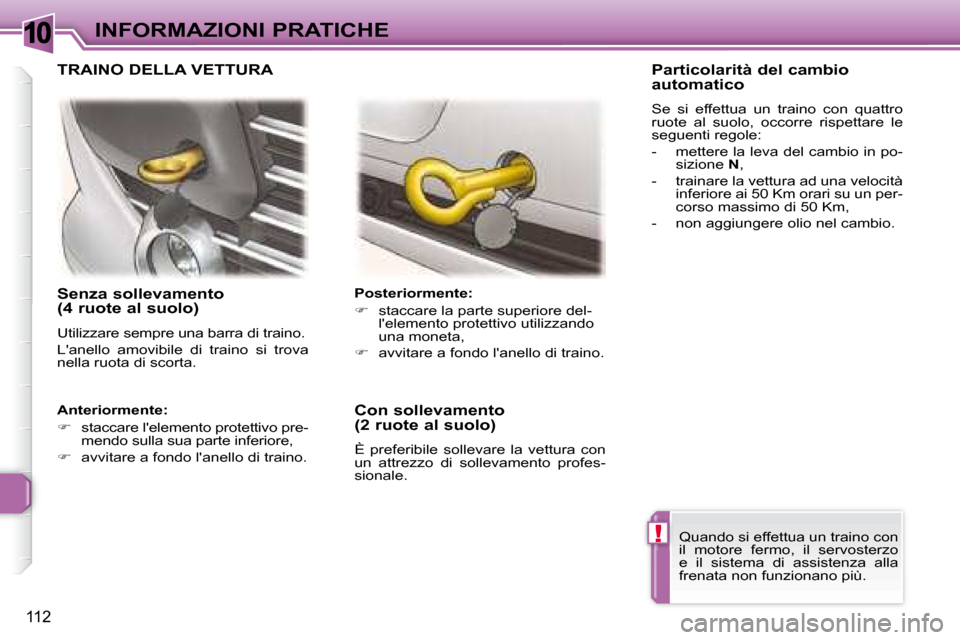

INFORMAZIONI PRATICHE
Senza sollevamento
(4 ruote al suolo)
Utilizzare sempre una barra di traino.
L'anello amovibile di traino si trova
nella ruota di scorta. Posteriormente:

 staccare la parte superiore del-
l'elemento protettivo utilizzando
una moneta,

 avvitare a fondo l'anello di traino. Particolarità del cambio
automatico
Se si effettua un traino con quattro
ruote al suolo, occorre rispettare le
seguenti regole:
- mettere la leva del cambio in po-
sizione N ,
- trainare la vettura ad una velocità inferiore ai 50 Km orari su un per-
corso massimo di 50 Km,
- non aggiungere olio nel cambio.
TRAINO DELLA VETTURA
Con sollevamento
(2 ruote al suolo)
È preferibile sollevare la vettura con
un attrezzo di sollevamento profes-
sionale.
Anteriormente:

 staccare l'elemento protettivo pre-
mendo sulla sua parte inferiore,

 avvitare a fondo l'anello di traino.
Quando si effettua un traino con
il motore fermo, il servosterzo
e il sistema di assistenza alla
frenata non funzionano più.

10
113
INFORMAZIONI PRATICHE
Consigli per la guida
Ripartizione dei carichi:
distribuire il carico nel rimorchio in
modo che gli oggetti più pesanti si
trovino il più vicino possibile all'asse
e che il peso all'estremità del gancio
non superi il valore massimo autoriz-
zato.
Raffreddamento:
il traino di un rimorchio in salita fa au-
mentare la temperatura del liquido di
raffreddamento.
Il ventilatore è azionato elettricamen-
te e la sua capacità di raffreddamen-
to non dipende quindi dal regime
motore.
Per diminuire il regime motore,
rallentare.
Il peso massimo rimorchiabile in una
salita prolungata dipende dall'inclina-
zione del pendio e dalla temperatura
esterna.
In tutti i casi, sorvegliare la tempera-
tura del liquido di raffreddamento.
In caso di accensione di una spia di
allarme, fermare immediatamente la
vettura e spegnere il motore. Pneumatici:
controllare la pressione dei pneu-
matici della vettura trainante e del
rimorchio rispettando le pressioni
raccomandate.
Freni:
il traino aumenta la distanza di
frenata.
Illuminazione:
verii care l'impianto di segnalazioni
elettriche del rimorchio.
Vento laterale:
tener conto dell'aumento di sensibilità
al vento.
RIMORCHIO DI CARAVAN,
IMBARCAZIONI...
La vettura è essenzialmente destina-
ta a trasportare persone e bagagli,
ma può anche essere utilizzata per
trainare un rimorchio.
Raccomandiamo di utilizzare i dispo-
sitivi e i fasci originali PEUGEOT, che
sono stati collaudati ed omologati sin
dalla progettazione della vettura, e
di afi dare il montaggio di questi di-
spositivi ad un Punto Assistenza
PEUGEOT.
Se il montaggio non viene effet-
tuato presso un Punto Assistenza
PEUGEOT, devono assolutamente
essere utilizzate le predisposizioni
elettriche situate nella parte poste-
riore della vettura e le istruzioni del
costruttore.
La guida con rimorchio sottopone la
vettura trainante a forti sollecitazioni
ed esige dal conducente un'attenzio-
ne particolare.
La densità dell'aria diminuisce a
mano a mano che si sale in quota, ri-
ducendo le prestazioni del motore. Il
peso massimo rimorchiabile deve es-
sere ridotto del 10 % ogni 1 000 me-
tri di altezza.
La funzione di assistenza al parcheg-
gio posteriore verrà disattivata auto-
maticamente in caso di rimorchio.

10
114
INFORMAZIONI PRATICHE
PORTAPACCHI DEL
BAGAGLIAIO *
Un portapacchi del bagagliaio è
disponibile presso il vostro Punto
Servizio PEUGEOT.
Durante il suo utilizzo, fate attenzio-
ne a non mascherare la terza luce di
stop.
Rispettate le raccomandazioni del
costruttore.
* Disponibile come accessorio.
SCHERMO GRANDE FREDDO *
* Secondo il paese di destinazione.
Lo schermo grande freddo va instal-
lato sulla parte bassa del paraurti an-
teriore onde evitare l'accumularsi di
neve davanti alla ventola di raffred-
damento del radiatore.

Quando non nevica (temperatura
superiore ai 10 °C), rimuovere lo
schermo grande freddo.
MONTAGGIO

 Posizionare lo schermo grande
freddo di fronte al paraurti ante-
riore.

 Sistemarlo premendo a livello di
ognuna delle clip. SMONTAGGIO

 Inserire un cacciavite nel foro
situato accanto ad ognuna delle
clip.

 Fare un movimento di leva per
aprire una ad una le clip.

10
!
i
115
INFORMAZIONI PRATICHE
ACCESSORI DELLA 307 CC
La rete PEUGEOT offre un'ampia
scelta di pezzi di ricambio originali e di
accessori omologati dalla marca, tutti
dotati di una referenza PEUGEOT.
Questi ricambi ed accessori, collau-
dati ed approvati per la loro afi da-
bilità e sicurezza, sono tutti adatti al
vostro veicolo PEUGEOT.
Questa offerta della Boutique PEUGEOT
è strutturata intorno a 5 famiglie:
PROTECT - CONFORT - AUDIO -
DESIGN - TECNIC, ed è dedicata a :
"Confort":
gruccia i ssa su poggiatesta,
tappetini, contenitore baga-
gliaio, rete antispostamento.
Per il tempo libero: porta-
bagagli per cofano , cuscini
rialza-bambini e poltroncine da auto,
consolle radiotelefono, contenitori per
CD.
Gancio di traino, che deve assolu-
tamente essere montato dalla Rete
PEUGEOT. "Tecnic":
detergente lavacristallo, de-
tergenti vari per la pulizia
e manutenzione interna od
esterna.
"Protect":
allarme antintrusione, siste-
ma di rilevazione di veicolo
rubato, incisione dei vetri, an-
tifurti per ruote, borsa pronto
soccorso, triangolo di prese-
gnalazione, giubbotto rifran-
gente, catene da neve. "Audio":
autoradio, radiotelefono,
amplii catori, kit vivavoce,
sistemi di navigazione, al-
toparlanti, caricatori CD,
lettore DVD, kit di allaccia-
mento per lettore MP3 o
walk-man CD, aiuto al par-
cheggio. "Design":

cerchi alluminio, tubo di
scappamento sport, rivesti-
menti sedili compatibili con
gli airbag laterali.
Osservazione
Per evitare di intralciare i pedali:
- verii care il corretto posiziona- mento e i ssaggio del rivestimento
tappeto,
- non sovrapporre mai più rivesti- menti.
Il montaggio di un equipag-
giamento o di un accessorio
elettrico non omologato da Au-
tomobiles PEUGEOT può pro-
vocare un guasto del sistema
elettronico del veicolo.
Vi preghiamo di fare attenzione
a questo particolare e vi consi-
gliamo di rivolgervi ad un rap-
presentante della Marca per
farvi presentare la gamma degli
equipaggiamenti od accessori
omologati.
A seconda dei paesi di commer-
cializzazione, i giubbotti rifrangen-
ti, i triangoli di presegnalazione e
le lampadine di ricambio sono ob-
bligatori a bordo del veicolo.

11
116

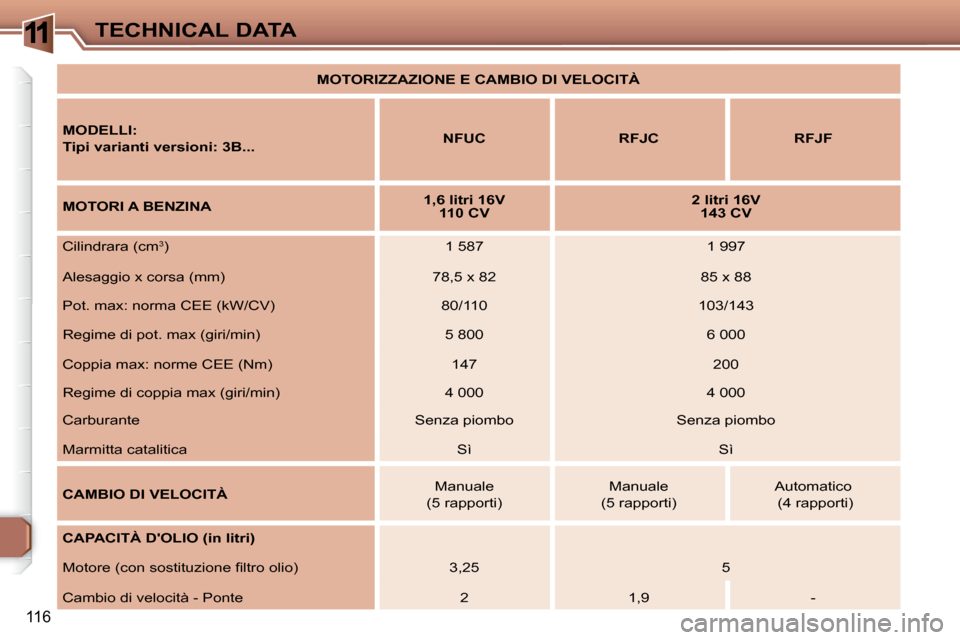

TECHNICAL DATA MOTORIZZAZIONE E CAMBIO DI VELOCITÀ
MODELLI:
Tipi varianti versioni: 3B... NFUC RFJC RFJF
MOTORI A BENZINA 1,6 litri 16V
110 CV 2 litri 16V
143 CV
Cilindrara (cm 3
) 1 587 1 997
Alesaggio x corsa (mm) 78,5 x 82 85 x 88
Pot. max: norma CEE (kW/CV) 80/110 103/143
Regime di pot. max (giri/min) 5 800 6 000
Coppia max: norme CEE (Nm) 147 200
Regime di coppia max (giri/min) 4 000 4 000
Carburante Senza piombo Senza piombo
Marmitta catalitica Sì Sì

CAMBIO DI VELOCITÀ Manuale
(5 rapporti) Manuale
(5 rapporti) Automatico
(4 rapporti)

CAPACITÀ D'OLIO (in litri)
Motore (con sostituzione i ltro olio) 3,25 5
Cambio di velocità - Ponte 2 1,9 -

11
117

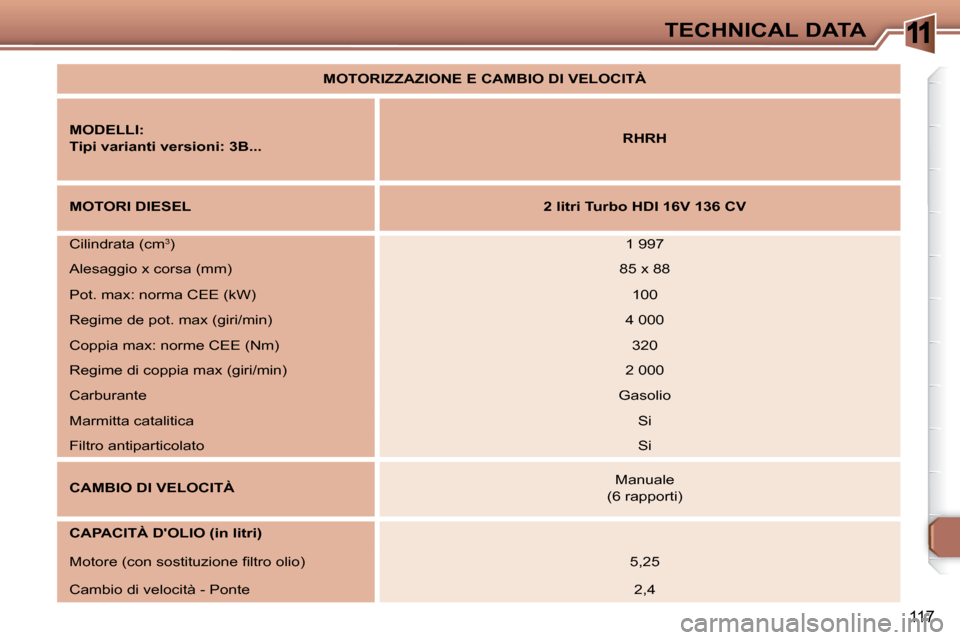

TECHNICAL DATA
MOTORIZZAZIONE E CAMBIO DI VELOCITÀ
MODELLI:
Tipi varianti versioni: 3B...RHRH
MOTORI DIESEL2 litri Turbo HDI 16V 136 CV
Cilindrata (cm3)1 997
Alesaggio x corsa (mm)85 x 88
Pot. max: norma CEE (kW)100
Regime de pot. max (giri/min)4 000
Coppia max: norme CEE (Nm)320
Regime di coppia max (giri/min)2 000
CarburanteGasolio
Marmitta cataliticaSi
Filtro antiparticolatoSi
CAMBIO DI VELOCITÀManuale
(6 rapporti)
CAPACITÀ D'OLIO (in litri)
Motore (con sostituzione i ltro olio)5,25
Cambio di velocità - Ponte2,4

11
118
TECHNICAL DATA
I consumi presentati in questa tabella corrispondono ai valori comunicati al momento della stampa. Questi valori di consumo vengono determinati secondo la Direttiva 80/1268/CEE. Possono va riare in funzione del comportamento al volante, delle condizioni di trafi co, delle condizioni meteorologiche, del caricamento del veicolo, della manutenzione e dell'uso degl i ac-cessori.
CONSUMISecondo direttiva 80/1268/CEE
MotoreCambiodi velocitàTipi varianti versioni 3B...Circuito urbano (litri/100 km)
Circuito extra urbano (litri/100 km)
Circuito misto (litri/100 km)
Emissione massica di CO2 (g/Km)
1,6 litri 16VManualeNFUC10,26,27,6178
2 litri 16V 143 CVManualeRFJC11,36,28,1192
2 litri 16V 180 CVAutomaticoRFJF12,2 6,3 8,4 199
2 l. Turbo HDI 16VManualeRHRH7,7 5,1 6 159

11
119

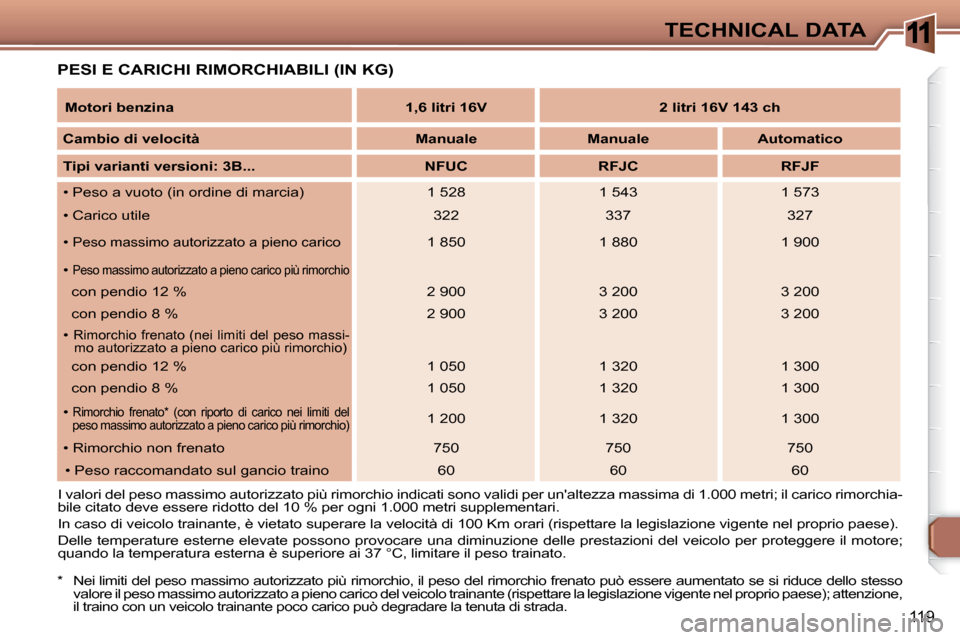

TECHNICAL DATA
Motori benzina1,6 litri 16V2 litri 16V 143 ch
Cambio di velocitàManualeManualeAutomatico
Tipi varianti versioni: 3B...NFUCRFJCRFJF
