2007.5 Peugeot 307 CC Bagagliaio

PRIME NOZIONI
Serbatoio del carburante

Dall'esterno

1. Sbloccaggio delle porte e del
bagagliaio.

2. Apertura dello sportello del
bagagliaio.
Chiave con telecomando

A. Apertura/Ripiegatura della chiave. Bagagliaio

1. Apertura dello sportellino del
carburante.

2. Apertura ed aggancio del tappo
del serbatoio.
Capacità del serbatoio: circa 60 litri.
 60
Bloccaggio semplice
(una sola pressione)
(accensione i ssa degli
indicatori di direzione).
oppure
Super bloccaggio del veicolo
(due pressioni consecutive)
(accensione i ssa degli
indicatori di direzione).
Sbloccaggio del veicolo
(lampeggiamento
rapido degli indicatori di
direzione).
 51
Dall'interno

1. Chiave presente nel contattore e
bloccaggio permanente disattivato.

2. Sbloccaggio con il comando
centralizzato o con il comando di
apertura interna delle porte.

 58
Apertura parziale del
bagagliaio.

!
!
!
i
PRIME NOZIONI
Tetto a scomparsa Condizioni preliminari

 Portare la chiave di contatto in
posizione M .

 Verii care assolutamente che:
- il veicolo non sia in "modo economia
di energia" (vedi relativo capitolo)
- la tensione della batteria sia sufi ciente (accensione della spia
del pulsante di comando del tetto)
- il fusibile del tetto sia in buono stato (vedi relativo capitolo)
- gli alzacristalli siano inizializzati (vedi relativo capitolo)
- la temperatura esterna sia superiore a -20 °C.
Si consiglia di azionare il tetto
quando il motore è acceso.
Ciò può essere eventualmente
effettuato ad una velocità infe-
riore ai 10 Km orari.
Dopo il lavaggio del veicolo o la
pioggia, si consiglia di aspetta-
re che il tetto sia asciutto prima
di aprirlo.
Se si aziona il tetto quando il
motore è spento, se il "modo
economia di energia" si attiva
(messaggio sul display), il mo-
vimento del tetto s'interrompe.
Avviare il motore per uscire dal
"modo economia di energia" e
terminare il movimento.
Si sconsiglia fortemente di ma-
novrare il tetto in caso di vento
violento.
In caso di lavaggio del veicolo:
- non dimenticare di bloccare
le aperture, per evitare che i
vetri si socchiudano
- evitare di spruzzare acqua sulla parte superiore dei vetri
- mantenere l'estremità del getto ad alta pressione a
meno di 1 metro dai vetri e
dalle guarnizioni delle porte.
Il funzionamento del tetto è po-
sto sotto la responsabilità del
conducente.
Durante le manovre di apertura
e di chiusura del tetto, fare in
modo che nessuno si trovi ac-
canto agli elementi mobili, per
evitare rischi di ferite.
Precauzioni da prendere prima di
manovrare il tetto

 Immobilizzare il veicolo su un
terreno piano

 Verii care che non vi siano oggetti
che intralciano il movimenti del tetto
- non posare niente sul ripiano
posteriore 1 , sul tendalino del
bagagliaio 2 o sopra e accanto
alle protezioni articolate 3
- se nel bagagliaio vi sono dei ba- gagli, questi non devono solleva-
re il tendalino del bagagliaio
- tutti gli oggetti contenuti nel ba- gagliaio, come le giacche e gli
ombrelli, devono essere man-
tenuti dalla rete per bagagli 4 .

 Accertarsi che il tendalino del
bagagliaio 2 sia correttamente
agganciato.

 Chiudere correttamente il ba-
gagliaio.

i
!!
i
!
PRIME NOZIONI
Per un corretto funzionamento,
non rilasciare il pulsante del tetto
quando si trova in una posizione
intermedia (né completamente
aperto né completamente chiuso).
In caso di pericolo, tuttavia, rila-
sciare il pulsante del tetto e la
manovra s'interrompe immedia-
tamente.
Manutenzione
Effettuare una manovra comple-
ta del tetto almeno una volta al
mese, per mantenerlo in perfetto
stato di funzionamento.
Se si mantiene il pulsante tirato
o premuto dopo la i ne della ma-
novra, i quattro vetri risalgono. Passaggio in coni gurazione
"cabriolet"
I quattro vetri si aprono, il bagagliaio
si apre, le protezioni articolate si
spiegano, il tetto si piega all'interno
del bagagliaio, il ripiano posteriore
mobile si rimette a posto e il baga-
gliaio si richiude.
Passaggio in coni gurazione
"coupé"
I quattro vetri si aprono, il bagagliaio
si apre, il ripiano posteriore mobile e
il tetto si spiegano e si posizionano,
le protezioni articolate si ripiegano e
il bagagliaio si richiude.

Anomalia di funzionamento
In caso di anomalia di guasto
elettrico o idraulico del tetto, di-
sinserire il contatto, riavviare il
motore, quindi ricominciare la
manovra desiderata.
Se il problema persiste, rivol-
gersi ad un Punto Assistenza
PEUGEOT. Durante l'azionamento del tetto,
i comandi dell'alzacristallo ven-
gono disattivati.

Apertura del tetto

 Tirare questo pulsante
i no alla i ne dell'apertura
del tetto.

Chiusura del tetto

 Premere questo pul-
santo i no alla i ne della
chiusura del tetto.
Azionamento del tetto a scomparsa
L'apertura è confermata da un se-
gnale acustico e da un messaggio
sul display multifunzione.
APRIRE
La chiusura è confermata da un se-
gnale acustico e da un messaggio
sul display multifunzione.

30
DISPLAY MULTIFUNZIONE
DISPLAY MONOCROMATICO C
(SENZA AUTORADIO RD4)
Presentazione Si dispone di tre tasti e di una mano-
pola di comando relativi al display:
- "MENU" per visualizzare il menù
generale
- "MODE" per cambiare applica-
zione permanente (computer di
bordo, data, ecc.)
- "ESC" per uscire dall'operazione
in corso
- Rotazione della manopola: spo-
stamento sul display o modii ca di
un'impostazione
- Pressione sulla manopola: con-
ferma della selezione.
Visualizza le seguenti informazioni:
- ora
- data
- temperatura esterna (lampeggia
in caso di rischio di ghiaccio)
- controllo delle aperture (porte, bagagliaio, ecc.)
- messaggi di allarme (esempio: "Anomalia sistema antinquina-
mento") o d'informazione (esem-
pio: "Accensione automatica fari
attivata"), visualizzati in modo
temporaneo; possono essere
cancellati premendo il tasto ,
- computer di bordo (vedi relativo capitolo) Premere il tasto
"MENU" per acce-
dere al menù generale:
- computer di bordo (vedi relativo capitolo)
- personalizzazione-coni gurazione.
Ruotare la manopola per selezionare
il menù desiderato, quindi conferma-
re premendo sulla manopola.
Una volta selezionato questo menu,
è possibile accedere alle seguenti
funzioni:
- dei nizione dei parametri veicolo
- coni gurazione del display
- scelta della lingua.
Configurazione dei parametri Menù generale
Menù "Personalizzazione-
configurazione"

32
DISPLAY MULTIFUNZIONE
DISPLAY MONOCROMATICO C
Comandi
Dal pannello frontale dell'autoradio
RD4 è possibile:

 premere il tasto "MENU" per ac-
cedere al menù generale

 premere i tasti "

" o "

" per far
scorrere gli elementi sul display

 premere il tasto "MODE" per
cambiare l'applicazione perma-
nente (computer di bordo, modo
audio, ...),

 premere i tasti " 
" o "

" per
modii care un valore di regolazio-
ne

 premere il tasto "OK" per conva-
lidare
oppure

 premere il tasto "ESC" per uscire
dall'operazione in corso.
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora
- data
- temperatura esterna * (lampeggia
in caso di rischio di ghiaccio)
- controllo delle aperture (porte, bagagliaio, ecc.)
- modi audio (radio, CD, ...),
- computer di bordo (vedi relativo capitolo).
Dei messaggi di allarme (ad es.:
"Anomalia sistema antinquinamento")
o d'informazione (ad es.: "Accensione
automatica fari attivata") possono es-
sere visualizzati in modo temporaneo.
Questi messaggi possono essere
cancellati premendo il tasto "ESC" . Menù generale

 Premere il tasto "MENU" per ac-
cedere al menù generale :
- funzioni audio
- computer di bordo (vedi rela- tivo capitolo)
- personalizzazione-coni gurazione
- telefono (kit viva voce)

 Premere i tasti "

" o "

" per
selezionare il menù desiderato,
quindi convalidare premendo il
tasto "OK" .
Menù "Funzioni audio"
Con l'autoradio RD4 accesa, una
volta selezionato questo menù, è
possibile attivare o disattivare le
funzioni relative alla radio (controllo
RDS, REG, RadioText), al CD o al
caricatore CD (introscan, lettura ca-
suale, ripetizione CD).
Per ottenere maggiori informazioni
sull'applicazione "Funzioni audio",
fare riferimento alla parte RD4 del
capitolo "Audio e Telematica".
Menù "Computer di bordo"
Una volta selezionato questo menù,
è possibile consultare informazioni
sullo stato del veicolo (lista segnala-
zioni, stato delle funzioni, ecc.).

37
COMFORT

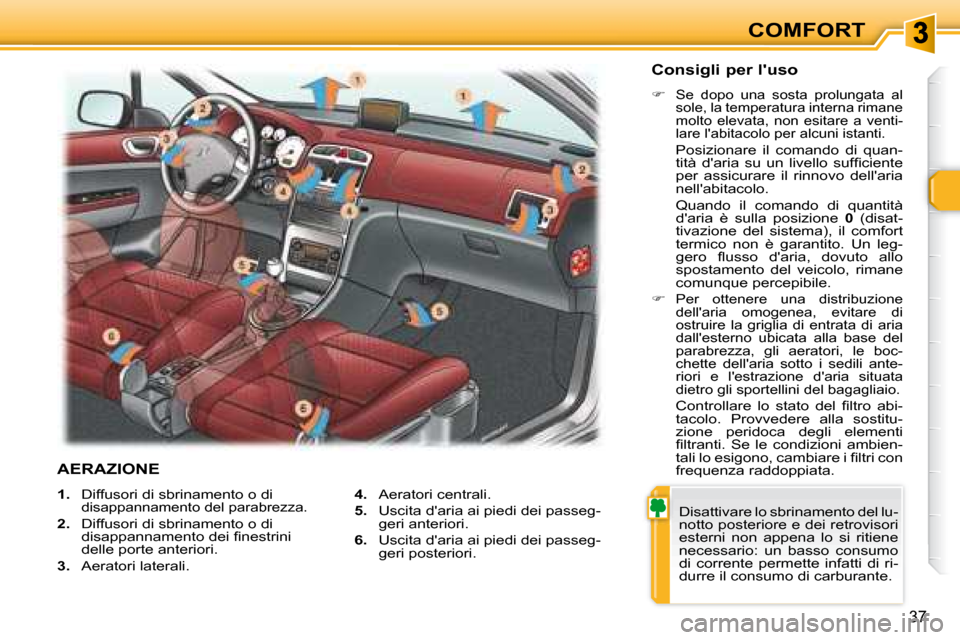

1. Diffusori di sbrinamento o di
disappannamento del parabrezza.

2. Diffusori di sbrinamento o di
disappannamento dei i nestrini
delle porte anteriori.

3. Aeratori laterali.
4. Aeratori centrali.

5. Uscita d'aria ai piedi dei passeg-
geri anteriori.

6. Uscita d'aria ai piedi dei passeg-
geri posteriori. Disattivare lo sbrinamento del lu-
notto posteriore e dei retrovisori
esterni non appena lo si ritiene
necessario: un basso consumo
di corrente permette infatti di ri-
durre il consumo di carburante.
Consigli per l'uso


Se dopo una sosta prolungata al
sole, la temperatura interna rimane
molto elevata, non esitare a venti-
lare l'abitacolo per alcuni istanti.
Posizionare il comando di quan-
tità d'aria su un livello sufi ciente
per assicurare il rinnovo dell'aria
nell'abitacolo.
Quando il comando di quantità d'aria è sulla posizione 0 (disat-
tivazione del sistema), il comfort
termico non è garantito. Un leg-
gero fl usso d'aria, dovuto allo
spostamento del veicolo, rimane
comunque percepibile.


Per ottenere una distribuzione
dell'aria omogenea, evitare di
ostruire la griglia di entrata di aria
dall'esterno ubicata alla base del
parabrezza, gli aeratori, le boc-
chette dell'aria sotto i sedili ante-
riori e l'estrazione d'aria situata
dietro gli sportellini del bagagliaio.
Controllare lo stato del i ltro abi-
tacolo. Provvedere alla sostitu-
zione peridoca degli elementi
i ltranti. Se le condizioni ambien-
tali lo esigono, cambiare i i ltri con
frequenza raddoppiata.
AERAZIONE

39
COMFORT

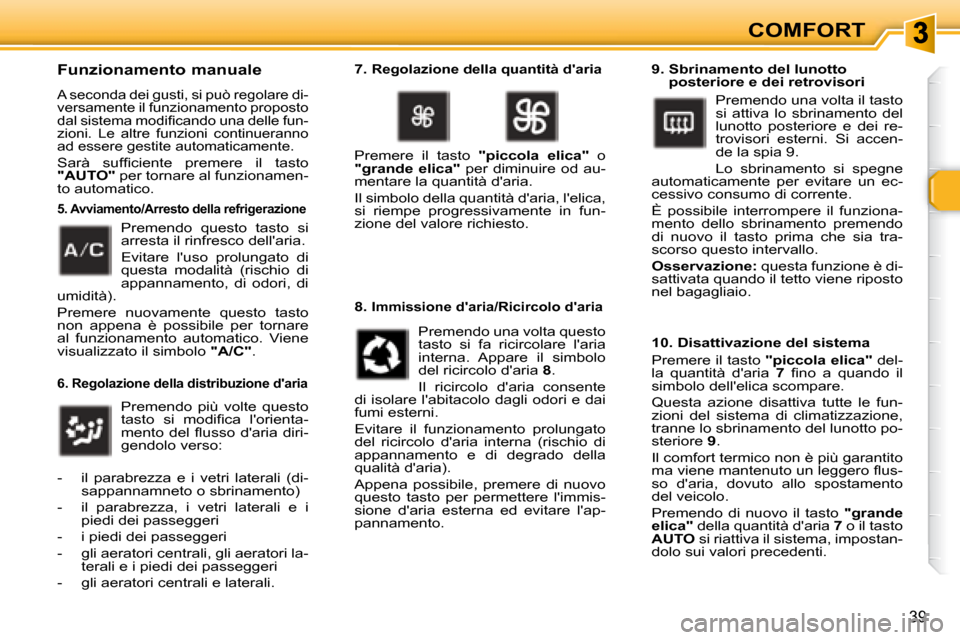

Funzionamento manuale
A seconda dei gusti, si può regolare di-
versamente il funzionamento proposto
dal sistema modii cando una delle fun-
zioni. Le altre funzioni continueranno
ad essere gestite automaticamente.
Sarà sufi ciente premere il tasto

"AUTO" per tornare al funzionamen-
to automatico .
Premendo questo tasto si
arresta il rinfresco dell'aria.
Evitare l'uso prolungato di
questa modalità (rischio di
appannamento, di odori, di
umidità).
Premere nuovamente questo tasto
non appena è possibile per tornare
al funzionamento automatico. Viene
visualizzato il simbolo "A/C" .
6. Regolazione della distribuzione d'aria
Premendo più volte questo
tasto si modii ca l'orienta-
mento del fl usso d'aria diri-
gendolo verso:
- il parabrezza e i vetri laterali (di- sappannamneto o sbrinamento)
- il parabrezza, i vetri laterali e i piedi dei passeggeri
- i piedi dei passeggeri
- gli aeratori centrali, gli aeratori la- terali e i piedi dei passeggeri
- gli aeratori centrali e laterali. 7.
Regolazione della quantità d'aria
Premere il tasto
"piccola elica" o

"grande elica" per diminuire od au-
mentare la quantità d'aria.
Il simbolo della quantità d'aria, l'elica,
si riempe progressivamente in fun-
zione del valore richiesto.
8.
Immissione d'aria/Ricircolo d'aria
9. Sbrinamento del lunotto posteriore e dei retrovisori
10. Disattivazione del sistema
Premere il tasto "piccola elica" del-
la quantità d'aria 7 i no a quando il
simbolo dell'elica scompare.
Questa azione disattiva tutte le fun-
zioni del sistema di climatizzazione,
tranne lo sbrinamento del lunotto po-
steriore 9 .
Il comfort termico non è più garantito
ma viene mantenuto un leggero fl us-
so d'aria, dovuto allo spostamento
del veicolo.
Premendo di nuovo il tasto "grande
elica" della quantità d'aria 7 o il tasto

AUTO si riattiva il sistema, impostan-
dolo sui valori precedenti.
Premendo una volta questo
tasto si fa ricircolare l'aria
interna. Appare il simbolo
del ricircolo d'aria
8 .
Il ricircolo d'aria consente
di isolare l'abitacolo dagli odori e dai
fumi esterni.
Evitare il funzionamento prolungato
del ricircolo d'aria interna (rischio di
appannamento e di degrado della
qualità d'aria).
Appena possibile, premere di nuovo
questo tasto per permettere l'immis-
sione d'aria esterna ed evitare l'ap-
pannamento.
5. Avviamento/Arresto della refrigerazione
Premendo una volta il tasto
si attiva lo sbrinamento del
lunotto posteriore e dei re-
trovisori esterni. Si accen-
de la spia 9.
Lo sbrinamento si spegne
automaticamente per evitare un ec-
cessivo consumo di corrente.
È possibile interrompere il funziona-
mento dello sbrinamento premendo
di nuovo il tasto prima che sia tra-
scorso questo intervallo.

Osservazione: questa funzione è di-
sattivata quando il tetto viene riposto
nel bagagliaio.

51
APERTURE
Il telecomando permette il bloccag-
gio semplice, il bloccaggio a doppia
azione, lo sbloccaggio del veicolo a
distanza, la localizzazione del vei-
colo, il ripiegamento e l'apertura dei
retrovisori esterni, nonché l'apertura
parziale del bagagliaio.
La chiave consente di azionare mec-
canicamente e separatamente la ser-
ratura del cassetto portaoggetti, del
tappo del serbatoio di carburante, il
comando di disattivazione dell'airbag
passeggero, il comando di disattiva-
zione del pulsante di apertura del ba-
gagliaio e l'inserimento del contatto. Bloccaggio semplice
Con il telecomando

 Premendo una volta il pulsante B
si aziona a distanza il bloccaggio
del veicolo.
Questa azione è segnalata dall'ac-
censione in modo i sso delle luci di
direzione per due secondi circa.
Contemporaneamente, i retrovisori
esterni si ripiegano.
- il ripiegamento e l'apertura dei re-
trovisori.
Lo sbloccaggio del bagagliaio è pos-
sibile solo azionando il pulsante dal-
l'interno, con la chiave di contatto
inserita (vedi relativo capitolo).
Se una delle porte o il bagagliaio
sono aperti, il bloccaggio centralizza-
to è impossibile. Sbloccaggio

 Una pressione sul pulsante C
permette di sbloccare il veicolo.
Questa azione è segnalata dal lam-
peggiamento rapido degli indicatori
di direzione per circa due secondi.
Contemporaneamente, i retrovisori
esterni si aprono.
Bloccaggio a doppia azione
Disattiva i comandi esterni ed interni
delle porte.
Disattiva anche il pulsante di bloc-
caggio centralizzato interno.
Con la chiave

 Girare la chiave nella serratura
della porta conducente per bloc-
care il veicolo.
Ogni azione è segnalata dall'accen-
sione in modo i sso degli indicatori di
direzione per circa due secondi.
Contemporaneamente, i retrovisori
esterni si ripiegano. Con il telecomando

 Una pressione sul pulsante B
consente il bloccaggio semplice
del veicolo.

 Entro cinque secondi, una se-
conda pressione permette il
bloccaggio a doppia azione del
veicolo.
Ogni azione è segnalata dall'accen-
sione in modo i sso degli indicatori di
direzione per due secondi circa.
Apertura/Ripiegamento della chiave
Per aprirla o ripiegarla, premere sul
pulsante A .
Con la chiave

 Girare la chiave nella serratura
della porta conducente per bloc-
care il veicolo.

 Entro cinque secondi, girare di
nuovo la chiave per azionare il
bloccaggio a doppia azione del
veicolo.
Ogni azione è segnalata dall'accen-
sione in modo i sso degli indicatori di
direzione per circa due secondi.
Bloccaggio centralizzato/
Sbloccaggio
La chiave consente, a partire dalla
porta del conducente:
- il bloccaggio/bloccaggio a doppia
azione simultanee delle porte e
del bagagliaio
- lo sbloccaggio della porta condu- cente, che provoca lo sbloccag-
gio della porta passeggero,
CHIAVE CON TELECOMANDO
