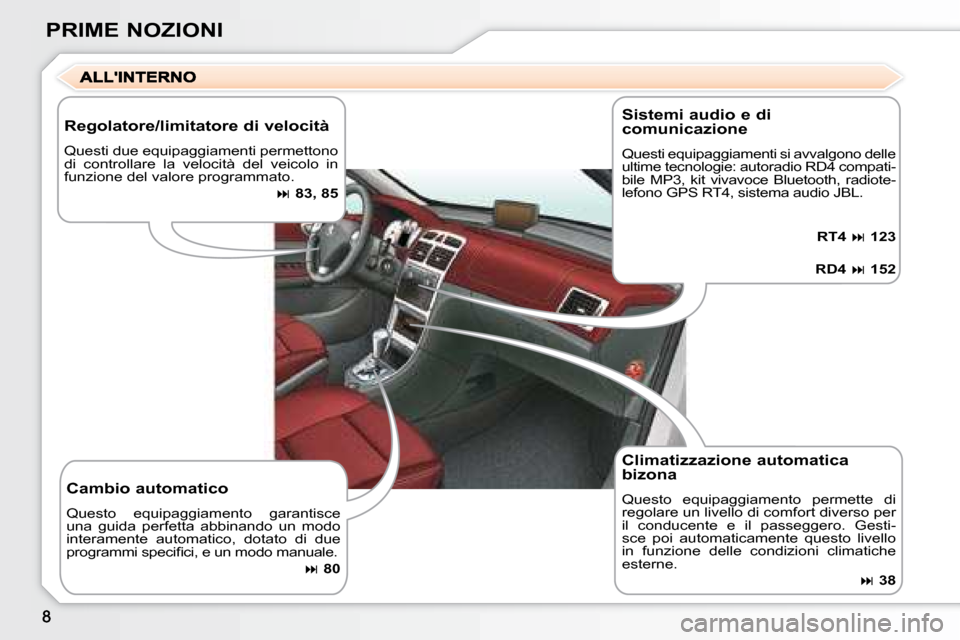

PRIME NOZIONI
Climatizzazione automatica
bizona
Questo equipaggiamento permette di
regolare un livello di comfort diverso per
il conducente e il passeggero. Gesti-
sce poi automaticamente questo livello
in funzione delle condizioni climatiche
esterne.
 38
Cambio automatico
Questo equipaggiamento garantisce
una guida perfetta abbinando un modo
interamente automatico, dotato di due
programmi specii ci, e un modo manuale.

 80
Regolatore/limitatore di velocità
Questi due equipaggiamenti permettono
di controllare la velocità del veicolo in
funzione del valore programmato.

 83, 85 Sistemi audio e di
comunicazione
Questi equipaggiamenti si avvalgono delle
ultime tecnologie: autoradio RD4 compati-
bile MP3, kit vivavoce Bluetooth, radiote-
lefono GPS RT4, sistema audio JBL.
RT4  123
RD4  152

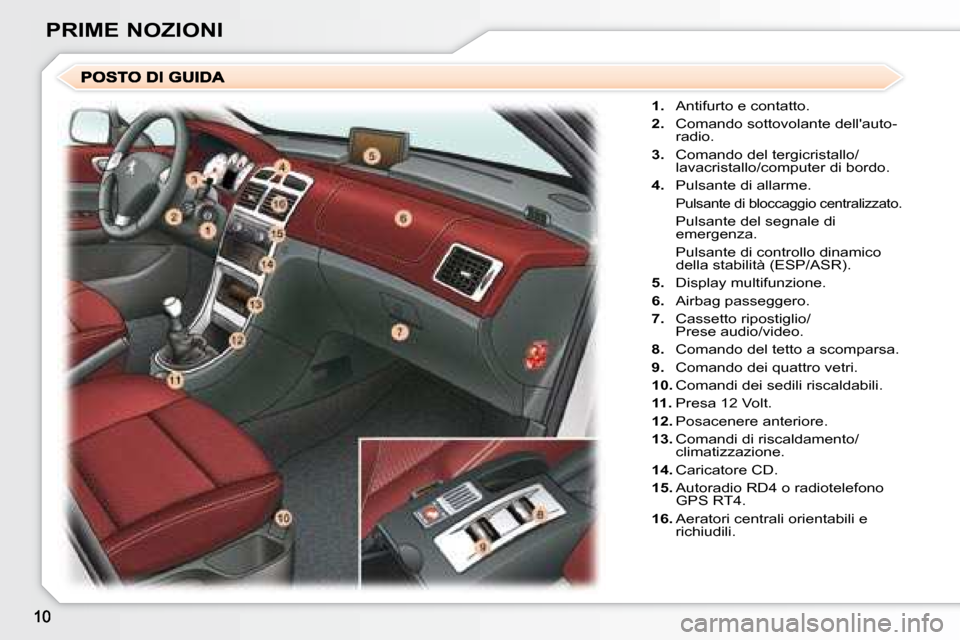

PRIME NOZIONI

1. Antifurto e contatto.

2. Comando sottovolante dell'auto-
radio.

3. Comando del tergicristallo/
lavacristallo/computer di bordo.

4. Pulsante di allarme.
Pulsante di bloccaggio centralizzato.
Pulsante del segnale di
emergenza.
Pulsante di controllo dinamico della stabilità (ESP/ASR).

5. Display multifunzione.

6. Airbag passeggero.

7. Cassetto ripostiglio/
Prese audio/video.

8. Comando del tetto a scomparsa.

9. Comando dei quattro vetri.

10. Comandi dei sedili riscaldabili.

11. Presa 12 Volt.

12. Posacenere anteriore.

13. Comandi di riscaldamento/
climatizzazione.

14. Caricatore CD.

15. Autoradio RD4 o radiotelefono
GPS RT4.

16. Aeratori centrali orientabili e
richiudili.

30

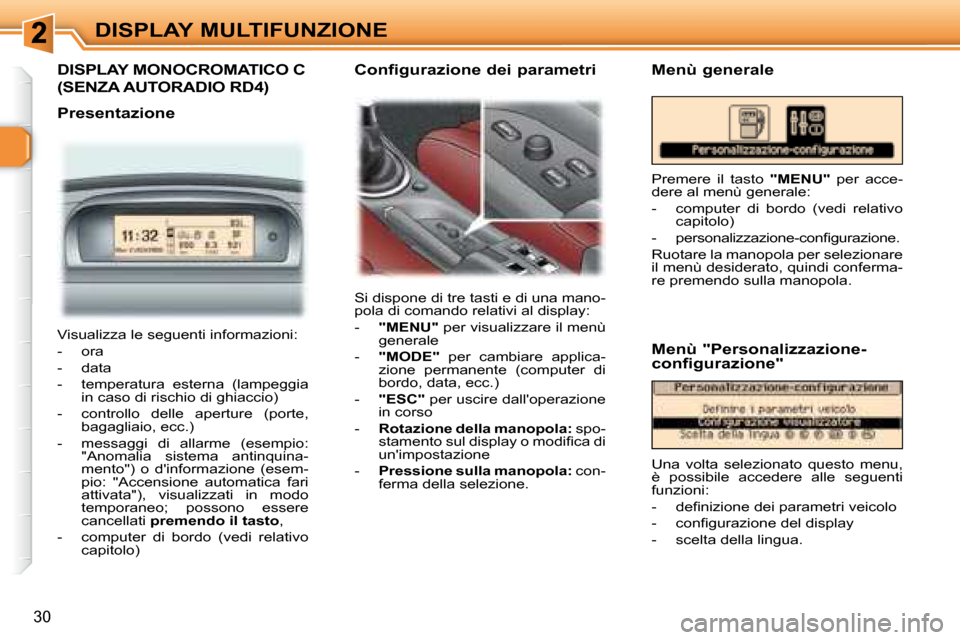

DISPLAY MULTIFUNZIONE
DISPLAY MONOCROMATICO C
(SENZA AUTORADIO RD4)
Presentazione Si dispone di tre tasti e di una mano-
pola di comando relativi al display:
- "MENU" per visualizzare il menù
generale
- "MODE" per cambiare applica-
zione permanente (computer di
bordo, data, ecc.)
- "ESC" per uscire dall'operazione
in corso
- Rotazione della manopola: spo-
stamento sul display o modii ca di
un'impostazione
- Pressione sulla manopola: con-
ferma della selezione.
Visualizza le seguenti informazioni:
- ora
- data
- temperatura esterna (lampeggia
in caso di rischio di ghiaccio)
- controllo delle aperture (porte, bagagliaio, ecc.)
- messaggi di allarme (esempio: "Anomalia sistema antinquina-
mento") o d'informazione (esem-
pio: "Accensione automatica fari
attivata"), visualizzati in modo
temporaneo; possono essere
cancellati premendo il tasto ,
- computer di bordo (vedi relativo capitolo) Premere il tasto
"MENU" per acce-
dere al menù generale:
- computer di bordo (vedi relativo capitolo)
- personalizzazione-coni gurazione.
Ruotare la manopola per selezionare
il menù desiderato, quindi conferma-
re premendo sulla manopola.
Una volta selezionato questo menu,
è possibile accedere alle seguenti
funzioni:
- dei nizione dei parametri veicolo
- coni gurazione del display
- scelta della lingua.
Configurazione dei parametri Menù generale
Menù "Personalizzazione-
configurazione"

32

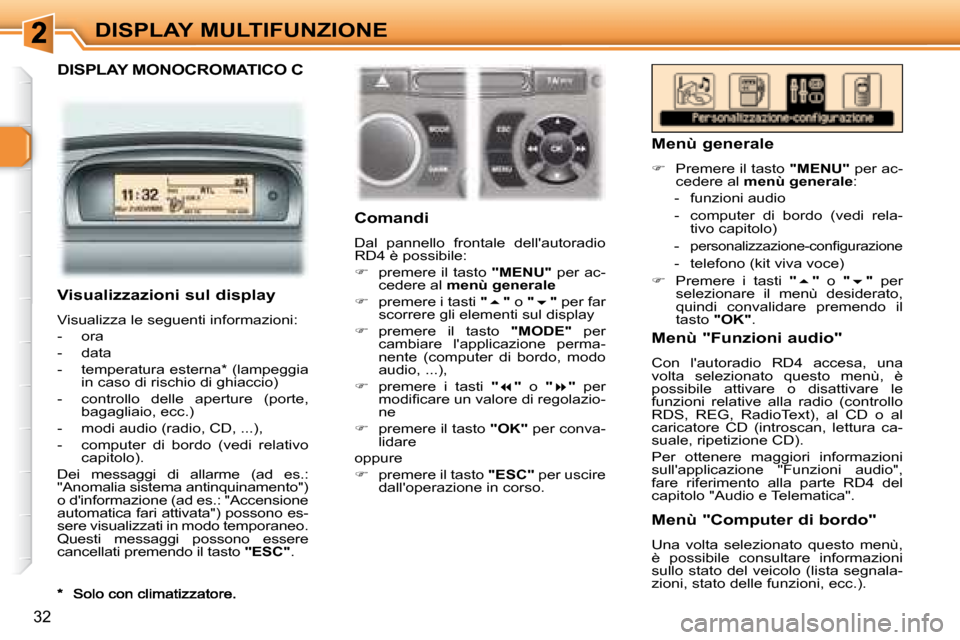

DISPLAY MULTIFUNZIONE
DISPLAY MONOCROMATICO C
Comandi
Dal pannello frontale dell'autoradio
RD4 è possibile:

 premere il tasto "MENU" per ac-
cedere al menù generale

 premere i tasti "

" o "

" per far
scorrere gli elementi sul display

 premere il tasto "MODE" per
cambiare l'applicazione perma-
nente (computer di bordo, modo
audio, ...),

 premere i tasti " 
" o "

" per
modii care un valore di regolazio-
ne

 premere il tasto "OK" per conva-
lidare
oppure

 premere il tasto "ESC" per uscire
dall'operazione in corso.
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora
- data
- temperatura esterna * (lampeggia
in caso di rischio di ghiaccio)
- controllo delle aperture (porte, bagagliaio, ecc.)
- modi audio (radio, CD, ...),
- computer di bordo (vedi relativo capitolo).
Dei messaggi di allarme (ad es.:
"Anomalia sistema antinquinamento")
o d'informazione (ad es.: "Accensione
automatica fari attivata") possono es-
sere visualizzati in modo temporaneo.
Questi messaggi possono essere
cancellati premendo il tasto "ESC" . Menù generale

 Premere il tasto "MENU" per ac-
cedere al menù generale :
- funzioni audio
- computer di bordo (vedi rela- tivo capitolo)
- personalizzazione-coni gurazione
- telefono (kit viva voce)

 Premere i tasti "

" o "

" per
selezionare il menù desiderato,
quindi convalidare premendo il
tasto "OK" .
Menù "Funzioni audio"
Con l'autoradio RD4 accesa, una
volta selezionato questo menù, è
possibile attivare o disattivare le
funzioni relative alla radio (controllo
RDS, REG, RadioText), al CD o al
caricatore CD (introscan, lettura ca-
suale, ripetizione CD).
Per ottenere maggiori informazioni
sull'applicazione "Funzioni audio",
fare riferimento alla parte RD4 del
capitolo "Audio e Telematica".
Menù "Computer di bordo"
Una volta selezionato questo menù,
è possibile consultare informazioni
sullo stato del veicolo (lista segnala-
zioni, stato delle funzioni, ecc.).

!
33
DISPLAY MULTIFUNZIONE
Menù "Personalizzazione-
Configurazione"
Una volta selezionato questo menù,
è possibile accedere alle seguenti
funzioni:
- Dei nire i parametri veicolo
- Coni gurazione visualizzatore
- Scelta della lingua. Coni gurazione visualizzatore
Una volta selezionato questo menù,
è possibile accedere ai seguenti pa-
rametri:
- Regol. luminosità schermo
- Regol. data e ora
- Scelta delle unità

Esempio: regolazione della durata
delle luci di accompagnamento

 Premere i tasti "

" o "

" , quin-
di il tasto "OK" per selezionare il
menù desiderato.

 Premere i tasti "
 " o "  " , quindi
il tasto "OK" per selezionare la li-
nea "Illuminazione e segnalazio-
ne".

 Premere i tasti "
 " o "

" per
impostare il valore desiderato
(15, 30 o 60 secondi), quindi il ta-
sto "OK" per convalidare.
Dei nire i parametri veicolo
Una volta selezionato questo menù,
è possibile attivare o disattivare i se-
guenti equipaggiamenti:
- luci di accompagnamento (vedi
capitolo "Visibilità")
- aiuto al parcheggio (vedi capitolo "Guida").

 Premere i tasti "

" o "
 " , quin-
di il tasto "OK" per selezionare
la casella "OK" e convalidare o il
tasto "ESC" per annulare. Scelta della lingua
Dopo aver selezionato questo menù,
è possibile modii care la lingua di vi-
sualizzazione del display (Français,
Italiano, Nederlands, Português,
Português-Brasil, Deutsch, English,
Español).
Menù "Telefono"
Con l'autoradio RD4 accesa, una
volta selezionato questo menù, è
possibile coni gurare il kit viva voce
Bluetooth (gemellaggio), consultare
le varie rubriche telefoniche (gior-
nale delle chiamate, servizi, ecc.) e
gestire le comunicazioni (sganciare,
agganciare, doppia chiamata, mo-
dalità riservata, ecc.).
Per maggiori informazioni sull'appli-
cazione "Telefono", fare riferimento
alla parte RD4 del capitolo "Audio e
Telematica".
Per ragioni di sicurezza, il con-
ducente deve assolutamente
effettuare la coni gurazione dei
display multifunzione quando il
veicolo è fermo.

34

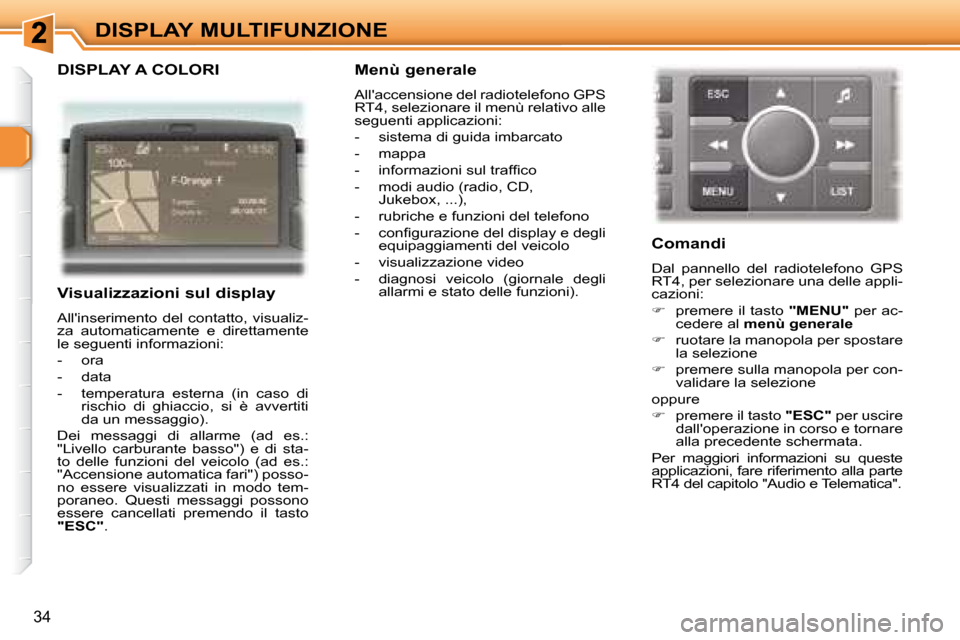

DISPLAY MULTIFUNZIONE
DISPLAY A COLORI
Visualizzazioni sul display
All'inserimento del contatto, visualiz-
za automaticamente e direttamente
le seguenti informazioni:
- ora
- data
- temperatura esterna (in caso di rischio di ghiaccio, si è avvertiti
da un messaggio).
Dei messaggi di allarme (ad es.:
"Livello carburante basso") e di sta-
to delle funzioni del veicolo (ad es.:
"Accensione automatica fari") posso-
no essere visualizzati in modo tem-
poraneo. Questi messaggi possono
essere cancellati premendo il tasto

"ESC" . Menù generale
All'accensione del radiotelefono GPS
RT4, selezionare il menù relativo alle
seguenti applicazioni:
- sistema di guida imbarcato
- mappa
- informazioni sul trafi co
- modi audio (radio, CD,
Jukebox, ...),
- rubriche e funzioni del telefono
- coni gurazione del display e degli equipaggiamenti del veicolo
- visualizzazione video
- diagnosi veicolo (giornale degli allarmi e stato delle funzioni). Comandi
Dal pannello del radiotelefono GPS
RT4, per selezionare una delle appli-
cazioni:

 premere il tasto "MENU" per ac-
cedere al menù generale

 ruotare la manopola per spostare
la selezione

 premere sulla manopola per con-
validare la selezione
oppure

 premere il tasto "ESC" per uscire
dall'operazione in corso e tornare
alla precedente schermata.
Per maggiori informazioni su queste
applicazioni, fare riferimento alla parte
RT4 del capitolo "Audio e Telematica".

i
!
36
DISPLAY MULTIFUNZIONE Menù "Vidéo"
È possibile collegare un apparecchio
video (videocamera, apparecchio fo-
tograi co digitale, lettore DVD, ecc.)
alle tre prese audio/video che si tro-
vano nel cassetto ripostiglio.

La visualizzazione video è possibi-
le solo quando il veicolo è fermo.
Una volta selezionato questo menù,
è possibile scegliere:
- "Attivare modo video" per attivare/ disattivare il video
- "Parametri video" per impostare il formato di visualizzazione, la lu-
minosità, il contrasto e i colori.

 Premere sul tasto "MODE" o

"DARK" per scollegare la visua-
lizzazione del video.

 Premere più volte sul tasto

"SOURCE" per selezionare
un'altra fonte audio, diversa dal
video.

 Selezionare la linea "Illuminazione
automatica d'accompagnamento",
quindi convalidare.

Esempio: regolazione della durata
delle luci di accompagnamento

 Ruotare la manopola per sele-
zionare il menù "Coni g. illumi-
nazione" , quindi premervi sopra
per convalidare.

 Selezionare la durata e premervi
sopra.

 Ruotare la manopola per impostare
il valore desiderato (15, 30 o 60 se-
condi), quindi premervi sopra.

 Selezionare la casella "OK" e
convalidare. Il radiotelefono GPS RT4 deve
reinizializzarsi ed essere riav-
viato per cambiare la voce della
sintesi vocale (maschile o fem-
minile) o la lingua del sistema;
Per ragioni di sicurezza, la
coni gurazione dei display
multifunzione va effettuata tas-
sativamente dal conducente
quando il veicolo è fermo.

!
71

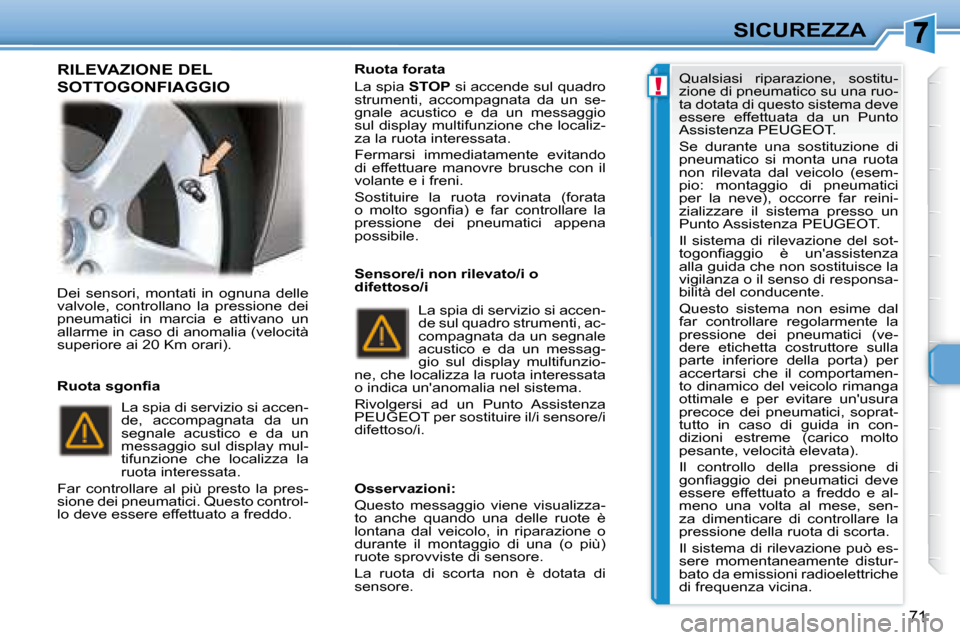

SICUREZZA
Dei sensori, montati in ognuna delle
valvole, controllano la pressione dei
pneumatici in marcia e attivano un
allarme in caso di anomalia (velocità
superiore ai 20 Km orari). La spia di servizio si accen-
de, accompagnata da un
segnale acustico e da un
messaggio sul display mul-
tifunzione che localizza la
ruota interessata.
Far controllare al più presto la pres-
sione dei pneumatici. Questo control-
lo deve essere effettuato a freddo. Ruota forata
La spia
STOP si accende sul quadro
strumenti, accompagnata da un se-
gnale acustico e da un messaggio
sul display multifunzione che localiz-
za la ruota interessata.
Fermarsi immediatamente evitando
di effettuare manovre brusche con il
volante e i freni.
Sostituire la ruota rovinata (forata
o molto sgoni a) e far controllare la
pressione dei pneumatici appena
possibile.
La spia di servizio si accen-
de sul quadro strumenti, ac-
compagnata da un segnale
acustico e da un messag-
gio sul display multifunzio-
ne, che localizza la ruota interessata
o indica un'anomalia nel sistema.
Rivolgersi ad un Punto Assistenza
PEUGEOT per sostituire il/i sensore/i
difettoso/i.
Ruota sgoni a Sensore/i non rilevato/i o
difettoso/i

Osservazioni:
Questo messaggio viene visualizza-
to anche quando una delle ruote è
lontana dal veicolo, in riparazione o
durante il montaggio di una (o più)
ruote sprovviste di sensore.
La ruota di scorta non è dotata di
sensore.
RILEVAZIONE DEL
SOTTOGONFIAGGIO Qualsiasi riparazione, sostitu-
zione di pneumatico su una ruo-
ta dotata di questo sistema deve
essere effettuata da un Punto
Assistenza PEUGEOT.
Se durante una sostituzione di
pneumatico si monta una ruota
non rilevata dal veicolo (esem-
pio: montaggio di pneumatici
per la neve), occorre far reini-
zializzare il sistema presso un
Punto Assistenza PEUGEOT.
Il sistema di rilevazione del sot-
togoni aggio è un'assistenza
alla guida che non sostituisce la
vigilanza o il senso di responsa-
bilità del conducente.
Questo sistema non esime dal
far controllare regolarmente la
pressione dei pneumatici (ve-
dere etichetta costruttore sulla
parte inferiore della porta) per
accertarsi che il comportamen-
to dinamico del veicolo rimanga
ottimale e per evitare un'usura
precoce dei pneumatici, soprat-
tutto in caso di guida in con-
dizioni estreme (carico molto
pesante, velocità elevata).
Il controllo della pressione di
goni aggio dei pneumatici deve
essere effettuato a freddo e al-
meno una volta al mese, sen-
za dimenticare di controllare la
pressione della ruota di scorta.
Il sistema di rilevazione può es-
sere momentaneamente distur-
bato da emissioni radioelettriche
di frequenza vicina.
