Page 121 of 181
10
106
INFORMAZIONI PRATICHE
Fusible N° Amperaggio
Funzioni
F1 - Libero.
F2 30 A Bloccaggio e bloccaggio a doppia azione.
F3 5 A Centralina airbag e pretensionatori pirotecnici.
F4 10 A Contattori pedali del freno e della frizione, cont
attore livello acqua motore, sensore angolo volante ,
p r e s a d i a g n o s i , s e n s o r e E S P , p o m p a i l t r o a n t i p a r t i c o l a t o , r e t r o v i s o r e e l e t t r o c r o m a t i c o .
F5 30 A Alimentazione alzacristalli anteriori e retrovisori sbrinanti.
F6 30 A Alimentazione alzacristalli posteriori, motore protezioni artico late.
F7 5 A Plafoniera anteriore e posteriore, luci leggicarte, luce van o portaoggetti.
F8 20 A Alimentazione display multifunzione, autoradio, radiotelefo
no, sirena allarme, centralina al-
larme, scatola servitù rimorchio, alimentazione dei comandi al vola nte.
F9 30 A Presa 12 V anteriore, presa 12 V posteriore.
F10 15 A C a l c o l a t o r e c a m b i o a u t o m a t i c o , c o n t a t t o r e s t o p , c a l c o l a t o r e r i l e v a z i o n e d e l s o t t o g o n i a g g i o .
F11 15 A P r e s a d i a g n o s t i c a , c a l c o l a t o r e i l t r o a n t i p a r t i c o l a t o , c o n t a t t o r e a n t i f u r t o b a s s a c o r r e n t e .
F12 15 A A i u t o a l p a r c h e g g i o p o s t e r i o r e , a m p l i i c a t o r e H i - F i .
F13 5 A Alimentazione scatola servitù motore, sensore di pioggia e di luminosità.
F14 15 A Scatola servitù rimorchio, quadro strumenti, climatizzazione automati
ca, centralina airbag,
pretensionatori pirotecnici e roll-bar, kit vivavoce.
F15 30 A Alimentazione bloccaggio e bloccaggio a doppia azione.
F16 - Shunt PARCO.
F17 40 A Lunotto posteriore termico.
Page 122 of 181
10
107
INFORMAZIONI PRATICHE
Fusibili del vano motore
Per accedere ai fusibili situati nel
vano motore (accanto alla batteria),
sganciare il coperchio.
Dopo la sostituzione, richiudere bene
il coperchio per garantire la tenuta
della scatola dei fusibili.
Fusible N° Amperaggio
Funzioni
F1 20 A Comando relè gruppo elettroventola, comando calcolatore mo tore.
F2 15 A Avvisatore acustico.
F3 10 A Lavacristallo.
F4 20 A Lavaproiettori.
F5 15 A Pompa carburante ed elettrovalvola spurgo Canister (benzina 2 litri).
F6 10 A Calcolatore cambio automatico a quattro marce, comando bloccaggi
o leva di cambio
automatico, contattore comando ad impulsi, relè alta velocità gruppo elettroventola, proiettori
allo xeno destro e sinistro.
F7 10 A Calcolatore ABS/ESP, calcolatore servosterzo.
Page 123 of 181
10
108
INFORMAZIONI PRATICHE
Fusible N° Amperaggio
Funzioni
F8 25 A Comando di avviamento.
F9 10 A Scatola riscaldamento addizionale (Diesel), contattore livell o acqua motore.
F10 30 A Attuatori controllo motore (bobina di accensione, elettrovalvol
e, sonde ad ossigeno, calcola-
tori, iniettori, riscaldatori), elettrovalvola spurgo Canister (be nzina 1,6 litri).
F11 40 A Ventilatore climatizzazione.
F12 30 A Bassa/alta velocità tergiscristallo anteriore.
F13 40 A Alimentazione scatola servitù intelligente (+ dopo contatto ).
F14 30 A Pompa dell'aria (benzina 2 litri).
F15 10 A Luce abbagliante destra.
F16 10 A Luce abbagliante sinistra.
F17 15 A Luce anabbagliante sinistra.
F18 15 A Luce anabbagliante destra.
Page 124 of 181
10
!
109
INFORMAZIONI PRATICHE
Fusible N° Intensità
Funzioni
MF1 * 30 A Gruppo elettroventola 200 W.
50 A Gruppo elettroventola 400 W e 460 W.
MF2 * 30 A Pompa ABS/ESP.
MF3 * 30 A Elettrovalvola ABS/ESP.
MF4 * 80 A Alimentazione scatola servitù intelligente.
MF5 * 80 A Alimentazione scatola servitù intelligente.
MF6 * 80 A Scatola fusibili abitacolo.
MF8 * 70 A Gruppo elettropompa servosterzo.
* I maxifusibili sono una protezione supplementare per i sistemi elettrici. Tutti gli interventi devono essere effettuati presso un Punto Assistenza PEUGEOT.
Il circuito elettrico del veicolo è stato progettato per funzionare con equipaggiamenti di serie od opzionali.
Prima di installare altri equipaggiamenti o accessori elettrici sul veicolo, rivolgersi ad un Punto Assistenza
PEUGEOT.
La PEUGEOT non si assume alcuna responsabilità in caso di spese d i riparazione o guasti derivanti dall'installazione
di accessori ausiliari non forniti e non raccomandati da PEUGEOT e in particolare quando il consumo di tutti gli
apparecchi supplementari collegati supera i 10 milliampère.
Page 125 of 181
10
!
110
INFORMAZIONI PRATICHE

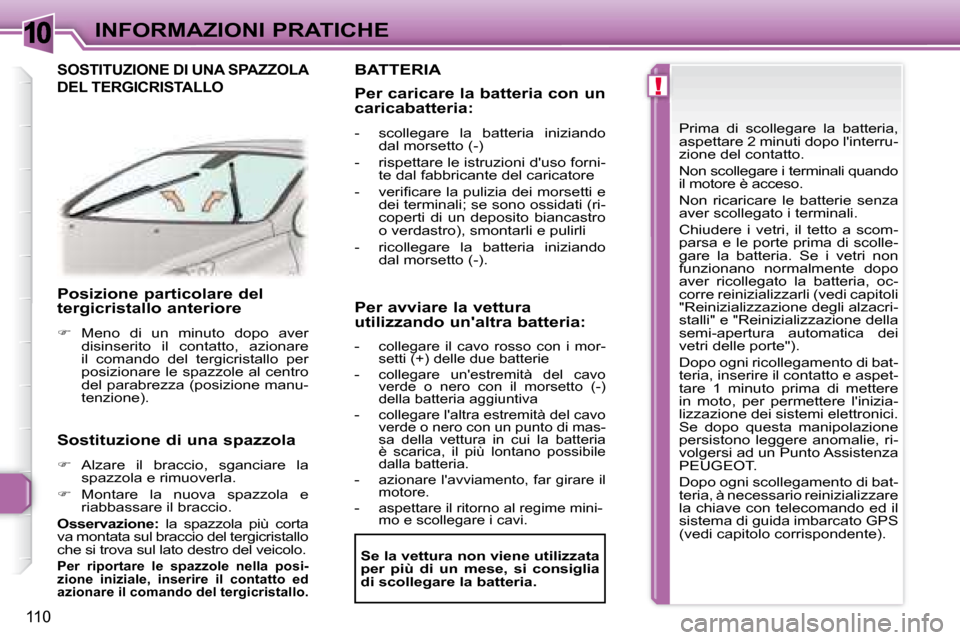

Posizione particolare del
tergicristallo anteriore
Meno di un minuto dopo aver
disinserito il contatto, azionare
il comando del tergicristallo per
posizionare le spazzole al centro
del parabrezza (posizione manu-
tenzione).
Sostituzione di una spazzola
Alzare il braccio, sganciare la
spazzola e rimuoverla.
Montare la nuova spazzola e
riabbassare il braccio.
Osservazione: la spazzola più corta
va montata sul braccio del tergicristallo
che si trova sul lato destro del veicolo.
Per riportare le spazzole nella posi-
zione iniziale, inserire il contatto ed
azionare il comando del tergicristallo.
BATTERIA
Per caricare la batteria con un
caricabatteria:
- scollegare la batteria iniziando
dal morsetto (-)
- rispettare le istruzioni d'uso forni- te dal fabbricante del caricatore
- v e r i i c a r e l a p u l i z i a d e i m o r s e t t i e dei terminali; se sono ossidati (ri-
coperti di un deposito biancastro
o verdastro), smontarli e pulirli
- ricollegare la batteria iniziando dal morsetto (-).
Se la vettura non viene utilizzata
per più di un mese, si consiglia
di scollegare la batteria.
Per avviare la vettura
utilizzando un'altra batteria:
- collegare il cavo rosso con i mor-
setti (+) delle due batterie
- collegare un'estremità del cavo verde o nero con il morsetto (-)
della batteria aggiuntiva
- collegare l'altra estremità del cavo verde o nero con un punto di mas-
sa della vettura in cui la batteria
è scarica, il più lontano possibile
dalla batteria.
- azionare l'avviamento, far girare il motore.
- aspettare il ritorno al regime mini- mo e scollegare i cavi.
SOSTITUZIONE DI UNA SPAZZOLA
DEL TERGICRISTALLO
Prima di scollegare la batteria,
aspettare 2 minuti dopo l'interru-
zione del contatto.
Non scollegare i terminali quando
il motore è acceso.
Non ricaricare le batterie senza
aver scollegato i terminali.
Chiudere i vetri, il tetto a scom-
parsa e le porte prima di scolle-
gare la batteria. Se i vetri non
funzionano normalmente dopo
aver ricollegato la batteria, oc-
corre reinizializzarli (vedi capitoli
"Reinizializzazione degli alzacri-
stalli" e "Reinizializzazione della
semi-apertura automatica dei
vetri delle porte").
Dopo ogni ricollegamento di bat-
teria, inserire il contatto e aspet-
tare 1 minuto prima di mettere
in moto, per permettere l'inizia-
lizzazione dei sistemi elettronici.
Se dopo questa manipolazione
persistono leggere anomalie, ri-
volgersi ad un Punto Assistenza
PEUGEOT.
Dopo ogni scollegamento di bat-
teria, à necessario reinizializzare
la chiave con telecomando ed il
sistema di guida imbarcato GPS
(vedi capitolo corrispondente).
Page 126 of 181
10
!
110
INFORMAZIONI PRATICHE
Posizione particolare del
tergicristallo anteriore
Meno di un minuto dopo aver
disinserito il contatto, azionare
il comando del tergicristallo per
posizionare le spazzole al centro
del parabrezza (posizione manu-
tenzione).
Sostituzione di una spazzola
Alzare il braccio, sganciare la
spazzola e rimuoverla.
Montare la nuova spazzola e
riabbassare il braccio.
Osservazione: la spazzola più corta
va montata sul braccio del tergicristallo
che si trova sul lato destro del veicolo.
Per riportare le spazzole nella posi-
zione iniziale, inserire il contatto ed
azionare il comando del tergicristallo.
BATTERIA
Per caricare la batteria con un
caricabatteria:
- scollegare la batteria iniziando
dal morsetto (-)
- rispettare le istruzioni d'uso forni- te dal fabbricante del caricatore
- v e r i i c a r e l a p u l i z i a d e i m o r s e t t i e dei terminali; se sono ossidati (ri-
coperti di un deposito biancastro
o verdastro), smontarli e pulirli
- ricollegare la batteria iniziando dal morsetto (-).
Se la vettura non viene utilizzata
per più di un mese, si consiglia
di scollegare la batteria.
Per avviare la vettura
utilizzando un'altra batteria:
- collegare il cavo rosso con i mor-
setti (+) delle due batterie
- collegare un'estremità del cavo verde o nero con il morsetto (-)
della batteria aggiuntiva
- collegare l'altra estremità del cavo verde o nero con un punto di mas-
sa della vettura in cui la batteria
è scarica, il più lontano possibile
dalla batteria.
- azionare l'avviamento, far girare il motore.
- aspettare il ritorno al regime mini- mo e scollegare i cavi.
SOSTITUZIONE DI UNA SPAZZOLA
DEL TERGICRISTALLO
Prima di scollegare la batteria,
aspettare 2 minuti dopo l'interru-
zione del contatto.
Non scollegare i terminali quando
il motore è acceso.
Non ricaricare le batterie senza
aver scollegato i terminali.
Chiudere i vetri, il tetto a scom-
parsa e le porte prima di scolle-
gare la batteria. Se i vetri non
funzionano normalmente dopo
aver ricollegato la batteria, oc-
corre reinizializzarli (vedi capitoli
"Reinizializzazione degli alzacri-
stalli" e "Reinizializzazione della
semi-apertura automatica dei
vetri delle porte").
Dopo ogni ricollegamento di bat-
teria, inserire il contatto e aspet-
tare 1 minuto prima di mettere
in moto, per permettere l'inizia-
lizzazione dei sistemi elettronici.
Se dopo questa manipolazione
persistono leggere anomalie, ri-
volgersi ad un Punto Assistenza
PEUGEOT.
Dopo ogni scollegamento di bat-
teria, à necessario reinizializzare
la chiave con telecomando ed il
sistema di guida imbarcato GPS
(vedi capitolo corrispondente).
Page 127 of 181
10
i
!
111
INFORMAZIONI PRATICHE
FUNZIONE MODO ECONOMIA
Dopo l'arresto del motore, alcune
funzioni (tergicristallo, alzacristalli,
plafoniere, autoradio, telefono, luci
anabbaglianti, ecc.) possono essere
usate solo per una durata cumulata
di circa trenta minuti, per evitare che
la batteria si scarichi.
Una volta trascorsi questi trenta mi-
nuti, sul display multifunzione appa-
re un messaggio di attivazione del
modo economia e le funzioni attive
vengono messe in stand-by.
Queste funzioni verranno riattivate
automaticamente quando si riutiliz-
zerà il veicolo.
Per ritrovare l'uso immediato di que-
ste funzioni, occorre riavviare il mo-
tore e farlo girare per alcuni istanti.
Il tempo di cui si dispone sarà allora
il doppio del tempo di funzionamento
del motore. Tuttavia, questo tempo
sarà sempre compreso tra cinque e
trenta minuti.
FUNZIONE ALLEGGERIMENTO
ELETTRICO
Quando il veicolo è in marcia, alcu-
ne funzioni (climatizzazione, lunotto
termico posteriore, sistema di riscal-
damento dell'abitacolo dei veicoli
Diesel, ecc.) possono essere tempo-
raneamente disattivate, a seconda
dello stato di carica della batteria.
La riattivazione delle funzioni disatti-
vate è automatica, non appena la ca-
rica della batteria lo consente.
Osservazione: la riattivazione ma-
nuale delle funzioni disattivate rischia
di scaricare la batteria.
Le batterie contengono sostan-
ze nocive come l'acido solforico
e il piombo. Devono essere eli-
minate secondo la legislazione
vigente e non devono in alcun
c a s o e s s e r e b u t t a t e c o n i r i i u t i
domestici.
Consegnare le pile e le batterie
usate presso un punto di raccolta
autorizzato.
Osservazione: se una comu-
nicazione telefonica è in corso
al momento dell'attivazione del
modo economia, potrà comun-
que essere portata a termine.
Se la batteria è scarica, il moto-
re non può essere avviato.
Page 128 of 181
10
i
!
111
INFORMAZIONI PRATICHE
FUNZIONE MODO ECONOMIA
Dopo l'arresto del motore, alcune
funzioni (tergicristallo, alzacristalli,
plafoniere, autoradio, telefono, luci
anabbaglianti, ecc.) possono essere
usate solo per una durata cumulata
di circa trenta minuti, per evitare che
la batteria si scarichi.
Una volta trascorsi questi trenta mi-
nuti, sul display multifunzione appa-
re un messaggio di attivazione del
modo economia e le funzioni attive
vengono messe in stand-by.
Queste funzioni verranno riattivate
automaticamente quando si riutiliz-
zerà il veicolo.
Per ritrovare l'uso immediato di que-
ste funzioni, occorre riavviare il mo-
tore e farlo girare per alcuni istanti.
Il tempo di cui si dispone sarà allora
il doppio del tempo di funzionamento
del motore. Tuttavia, questo tempo
sarà sempre compreso tra cinque e
trenta minuti.
FUNZIONE ALLEGGERIMENTO
ELETTRICO
Quando il veicolo è in marcia, alcu-
ne funzioni (climatizzazione, lunotto
termico posteriore, sistema di riscal-
damento dell'abitacolo dei veicoli
Diesel, ecc.) possono essere tempo-
raneamente disattivate, a seconda
dello stato di carica della batteria.
La riattivazione delle funzioni disatti-
vate è automatica, non appena la ca-
rica della batteria lo consente.
Osservazione: la riattivazione ma-
nuale delle funzioni disattivate rischia
di scaricare la batteria.
Le batterie contengono sostan-
ze nocive come l'acido solforico
e il piombo. Devono essere eli-
minate secondo la legislazione
vigente e non devono in alcun
c a s o e s s e r e b u t t a t e c o n i r i i u t i
domestici.
Consegnare le pile e le batterie
usate presso un punto di raccolta
autorizzato.
Osservazione: se una comu-
nicazione telefonica è in corso
al momento dell'attivazione del
modo economia, potrà comun-
que essere portata a termine.
Se la batteria è scarica, il moto-
re non può essere avviato.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
