2007.5 Peugeot 307 CC Manuale del proprietario (in Italian)

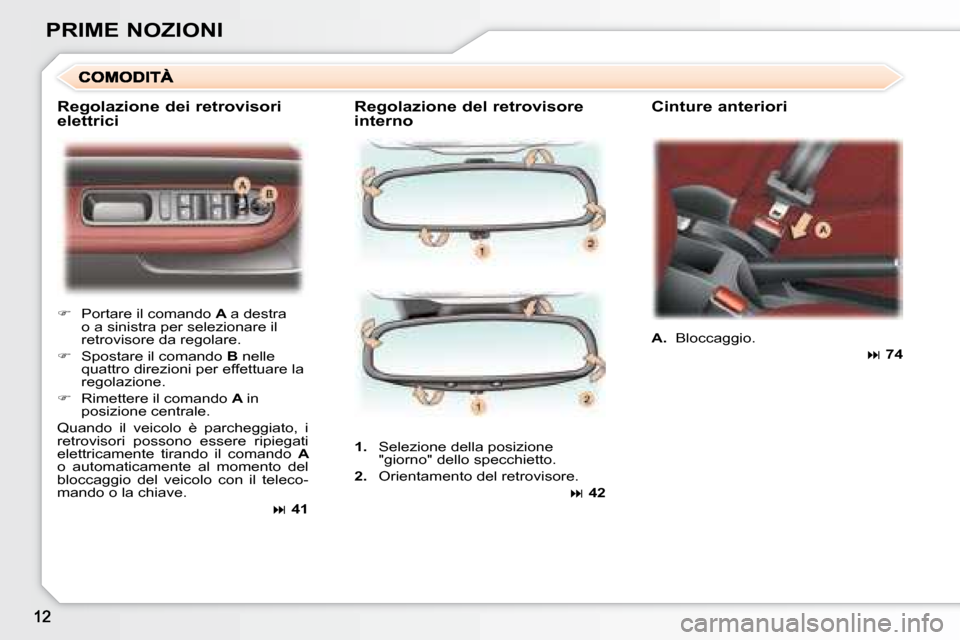

PRIME NOZIONI Regolazione del retrovisore
interno Cinture anteriori

 Portare il comando A a destra
o a sinistra per selezionare il
retrovisore da regolare.

 Spostare il comando B nelle
quattro direzioni per effettuare la
regolazione.

 Rimettere il comando A in
posizione centrale.
Quando il veicolo è parcheggiato, i
retrovisori possono essere ripiegati
elettricamente tirando il comando A
o automaticamente al momento del
bloccaggio del veicolo con il teleco-
mando o la chiave.

 41
1. Selezione della posizione
"giorno" dello specchietto.

2. Orientamento del retrovisore.

 42
A. Bloccaggio.

 74
Regolazione dei retrovisori
elettrici

PRIME NOZIONI

Comando A: tergicristallo anteriore

2 Funzionamento rapido.

1 Funzionamento normale.

I Funzionamento intermittente.

0 Arresto.

AUTO Funzionamento automatico
o singola passata.
Lavacristallo: tirare il comando verso
di sé.

Ghiera A: luci anteriori e posteriori
Luci spente.
Accensione automatica delle
luci.
Luci di posizione.
Luce antinebbia anteriore e
posteriore.
Luci anabbaglianti/abbaglianti.

Ghiera B: luci antinebbia

 61
La posizione è indicata sul quadro
strumenti grazie alla relativa spia.
Tergicristallo

Attivazione "AUTO"
Dirigere il comando verso il basso e
rilasciarlo.

Arresto "AUTO"
Dirigere il comando verso l'alto e ri-
portarlo in posizione "0".
Dopo ogni interruzione di contatto su-
periore ad un minuto circa, occorre
riattivare il funzionamento automatico
dei tergicristalli.
 64
Illuminazione

PRIME NOZIONI
A. A contatto inserito, la lancetta
deve indicare il livello di
carburante residuo.

B. A motore acceso, la spia
abbinata al livello minimo deve
spegnersi.

C. A contatto inserito, l'indicatore
di livello dell'olio deve indicare

"OIL OK" per alcuni secondi.
Se i livelli non sono corretti, procedere
al rispettivo rabbocco.

 18
1. A contatto inserito, si accendono
le spie di allarme di colore
arancione e rosso.

2. A motore acceso, queste stesse
spie devono spegnersi.
Se rimangono accese alcune spie,
fare riferimento alla relativa pagina.
 20
L'accensione della spia segnala lo
stato della relativa funzione.

A. Disattivazione dell'allarme
volumetrico.
 54

B. Bloccaggio centralizzato.

 59

C. Disattivazione del sistema
ESP/ASR.

 73
Quadro strumenti Spie Barra dei comandi

PRIME NOZIONI

1. Inserimento della chiave.

2. Selezione della posizione:

"OFF" (disattivazione), con
seggiolino per bambini con lo
"schienale rivolto alla strada",
"ON" (attivazione), con passeg-
gero anteriore o seggiolino per
bambini "nel senso della marcia".

3. Estrazione della chiave
mantenendo la posizione.

 77
A. A contatto inserito, la spia si
accende quando il conducente
non ha agganciato la cintura.

B. A motore acceso e con le
porte chiuse, la spia si spegne
automaticamente dopo circa
30 secondi.

C. Al di sotto dei 20 Km orari, la
spia si accende in modo i sso
in caso di sganciamento della
cintura.

D. Al di sopra dei 20 Km orari e
per 2 minuti, la spia lampeggia
accompagnata da un segnale
acustico di intensità crescente.

 74
Airbag frontale passeggero Mancato aggancio/sganciamento
della cintura anteriore

1. Posizione Stop .

2. Posizione Contatto .

3. Posizione Avviamento .

 52
Contattore

PRIME NOZIONI
LIMITATORE DI VELOCITÀ
"LIMIT"
Regolatore di velocità
"CRUISE"
Visualizzazione sul quadro strumenti

1. Selezione/Arresto del modo
regolatore.

2. Programmazione di una velocità/
Diminuzione del valore program-
mato.

3. Programmazione di una velocità/
Aumento del valore programmato.

4. Arresto/Ripresa della regolazione.
Per essere programmata o attivata,
la velocità del veicolo deve essere
superiore ai 40 Km orari, con almeno
la quarta marcia inserita sul cambio
manuale (seconda marcia per il cam-
bio automatico).
 85, 87

1. Selezione/Arresto del modo
limitatore.

2. Diminuzione del valore
programmato.

3. Aumento del valore
programmato.

4. Attivazione/Disattivazione della
limitazione.
Le regolazioni devono essere effet-
tuate a motore acceso.
 83

Regolatore di velocità

Limitatore di velocità
Il modo regolatore o limitatore di ve-
locità appare sul quadro strumenti
quando viene selezionato.

PRIME NOZIONI

1. Leva del cambio.

2. Pulsante "SPORT" .

3. Pulsante "NEVE" . Pannello del cambio
Spostare la leva sul pannello per se-
lezionare una delle posizioni.
Una volta selezionata una posizione,
si accende la relativa spia sul display
del quadro strumenti.

A. Azionamento.

B. Rilevamento.

C. Attivazione/Disattivazione.
(dal m enù di coni gurazione del
display multifunzione).

 89
Visualizzazione sul quadro strumenti

P: Parking (stazionamento).

R: Reverse (retromarcia).

N: Neutral (folle).

D: Drive (guida automatica).

M: modo Manuale.

S: programma Sport.

 : programma Neve.

1 2 3 4: marce inserite. Avviamento del veicolo
Inserire il freno di stazionamento e
selezionare la posizione
P o N .
Inserire il contatto.
A motore acceso, in posizone P o N ,

con il pedale del freno, disinserire
il freno di stazionamento .
Selezionare la posizione R , D o M .
Rilasciare progressivamente il pedale
del freno; il veicolo si mette immedia-
tamente in marcia.
Assistenza grafica e acustica
al parcheggio posteriore
Cambio automatico
"TIPTRONIC-SYSTEM
PORSCHE"

 80

18
CONTROLLO di MARCIA

1.
Indicatore temperatura olio motore

2. Contagiri.

3. Indicatore temperatura liquido di
raffreddamento.

4. Spia livello minimo carburante.

5. Indicatore di livello carburante.

6. Indicatore di velocità.

7. Indicatore di manutenzione,
indicatore di livello olio,
contachilometri e regolatore/
limitatore di velocità.

8. Pulsante di azzeramento del
contachilometri giornaliero.

9. Pulsante del reostato di
illuminazione.
10. Indicatore di direzione sinistro

11. Spia di allarme centralizzata
STOP.

12. Indicatore di direzione destro.

13. Spia di servizio.

14. Spia freno di stazionamento,
livello liquido freno e ripartitore
elettronico della frenata (REF)

15. Spia del sistema antibloccaggio
ruote (ABS).

16. Spia del controllo dinamico della
stabilità (ESP/ASR).

17. Spia di cintura conducente non
allacciata.

18. Spia del sistema antinquinamento.
19. Spia degli airbag e dei roll-bar
di sicurezza.

20. Spia di disattivazione dell'airbag
passeggero * .

21. Spia delle luci anabbaglianti.

22. Spia delle luci abbaglianti.

23. Spia dei proiettori antinebbia
anteriori.

24. Spia della luce antinebbia
posteriore.

25. Spia di preriscaldamento motore
Diesel.

26. Spia di pressione olio motore * .

27. Spia di carica batteria * .
MANUALE
* Secondo il paese di destinazione.

19
CONTROLLO di MARCIA

1. Indicatore di temperatura olio
motore.

2. Spia del programma sport.

3. Indicatore di posizione della
leva del cambio.

4. Spia del programma neve.

5. Contagiri

6. Indicatore temperatura liquido
di raffreddamento.

7. Spia livello minimo carburante.

8. Indicatore livello carburante.

9. Indicatore di velocità.

10. Indicatore di manutenzione,
indicatore di livello olio,
contachilometri e regolatore/
limitatore di velocità.
11. Pulsante di azzeramento del
contachilometri giornaliero.

12. Pulsante del reostato
d'illuminazione.

13. Indicatore di direzione sinistro.

14. Spia di allarme centralizzato
STOP.

15. Indicatore di direzione destro.

16. Spia di servizio.

17. Spia freno di stazionamento,
livello liquido freni e ripartitore
elettronico della frenata (REF).

18. Spia del sistema antibloccaggio
ruote (ABS).

19. Spia del controllo dinamico di
stabilità (ESP/ASR).
20. Spia di cintura conducente non
allacciata.

21. Spia del sistema
antinquinamento.

22. Spia degli airbag e dei roll-bar
di sicurezza.

23. Spia disattivazione airbag
passeggero * .

24. Spia luci anabbaglianti.

25. Spia luci abbaglianti.

26. Spia proiettori antinebbia
anteriori.

27. Spia di luce antinebbia posteriore.

28. Spia di pressione dell'olio motore * .

29. Spia di carica batteria * .
QUADRO STRUMENTI MODELLO BENZINA CON CAMBIO AUTOM ATICO
* Secondo il paese di destinazione.
