Page 57 of 181
i
53
APERTURE
Viene consegnata insieme al veicolo,
con la copia delle chiavi.
C o n t i e n e i l c o d i c e d ' i d e n t i i c a z i o n e
necessario per qualsiasi intervento
sul sistema di antiavviamento elet-
tronico effettuato da un Punto Assi-
stenza PEUGEOT. Questo codice è
nascosto da una pellicola, da togliere
solo in caso di bisogno.
Conservare la carta in un luogo si-
curo, mai all'interno del veicolo.
In caso di viaggio lontano dal domici-
lio portare con sé questa carta assie-
me agli altri documenti personali.
A n n o t a r e i l n u m e r o d i o g n i c h i a v e . Q u e s t o n u m e r o è c o d i i c a t o s u l -
l'etichetta che accompagna la chiave.
In caso di smarrimento, il Punto Assistenza PEUGEOT potrà for nire
rapidamente nuove chiavi.
Il telecomando ad alta frequenza è un sistema sensibile; evitare di
manipolarlo nelle tasche, altrimenti si rischia di sbl occare le chiusure
della vettura.
I l t e l e c o m a n d o n o n f u n z i o n a i n q u a n d o l a c h i a v e è i n s e r i t a n e l b l o c -
casterzo, anche con il contatto disinserito, tranne per la reinizializza-
zione.
Non azionare il bloccaggio a doppia azione se vi è qu alcuno all'interno
del veicolo.
V i a g g i a r e c o n l e p o r t e b l o c c a t e p u ò r e n d e r e p i ù d i f i c i l e l ' a c c e s s o d e i
soccorritori in caso di emergenza.
Per ragioni di sicurezza (bambini a bordo), togliere la c hiave dal bloc-
casterzo quando si esce dal veicolo, anche per pochi minuti.
Evitare di manipolare i pulsanti del telecomando quando si è fuori dal-
la portata del veicolo. Si rischia di renderlo inopera nte e di dover effet-
tuare una nuova inizializzazione.
Quando si acquista un veicolo usato:
- v e r i i c a r e d i e s s e r e i n p o s s e s s o d e l l a c a r t a c o n i d e n z i a l e ;
- fare effettuare una memorizzazione delle chiavi presso un Pu nto
Assistenza PEUGEOT, per essere sicuri di possedere le so le chiavi
in grado di avviare il veicolo.
N o n a p p o r t a r e a l c u n a m o d i i c a a l s i s t e m a d i a n t i a v v i a m e n t o e l e t t r o -
nico.
Non buttare le pile del telecomando, contengo no metalli nocivi per l'am-
biente.
Consegnarle presso un punto di raccolta autorizzato.
Page 58 of 181
i
52
APERTURE
ANTIAVVIAMENTO ELETTRONICO
L'antiavviamento elettronico bloc-
ca il sistema di controllo del motore
qualche istante dopo l'interruzione
del contatto impedendo che il veicolo
venga avviato da una persona che
non ne possiede la chiave.
La chiave contiene un chip elettro-
n i c o d o t a t o d i u n o s p e c i i c o c o d i c e .
All'inserimento del contatto, il codice
deve essere riconosciuto per poter
avviare il veicolo.
In caso di disfunzionamento del
sistema , la spia di servizio si accen-
de, accompagnata da un segnale
acustico e da un messaggio sul di-
splay multifunzione.
In questo caso, il veicolo non può es-
sere avviato. Rivolgersi rapidamente
ad un Punto Assistenza PEUGEOT.
Un oggetto pesante attaccato alla
chiave (portachiave, ecc.) che grava
sull'asse della chiave nel contattore
può provocare un disfunzionamento.
Pila codice: CR1620/3 Volt.
L'informazione "pila usata" viene
indicata dalla visualizzazione della
spia di servizio, accompagnata da un
segnale acustico e da un messaggio
sul display multifunzione.
Per sostituire la pila aprire il teleco-
mando premendo con una moneta a
livello dell'incavo.
Se il telecomando non funziona dopo
aver sostituito la pila, effettuare una
procedura di reinizializzazione.
Dimenticanza chiave
Se si dimentica la chiave sul bloc-
chetto d'accensione dello sterzo,
viene emesso un segnale acustico
all'apertura della porta conducente.
anomalia di funzionamento del tele-
comando, occorre reinizializzarlo.
Disinserire il contatto
Inserire di nuovo il contatto
Premere immediatamente il pul-
sante di bloccaggio del teleco-
mando per qualche secondo.
Disinserire il contatto e togliere la
chiave dell'antifurto.
Il telecomando funziona di nuovo.
Localizzazione del veicolo
Per localizzare un veicolo bloccato
su un'area di parcheggio:
premere il pulsante B , le plafonie-
re si accendono e gli indicatori di
direzione lampeggiano per alcuni
secondi.
Una pressione sul pulsante D
consente di sbloccare e di soc-
chiudere il bagagliaio.
Questa azione sblocca anche le porte.
Bagagliaio socchiuso
Sostituzione della pila del
telecomando
Quando il veicolo è bloccato e
viene azionato per sbaglio lo
sbloccaggio, se non si apre una
porta entro 30 secondi, il veicolo
si riblocca automaticamente.
Il ripiegamento e l'apertura dei
retrovisori esterni possono es-
sere disattivati presso un Punto
Assistenza PEUGEOT.
Reinizializzazione del
telecomando
Dopo lo scollegamento della batteria,
la sostituzione di una pila o in caso di
Page 59 of 181
i
53
APERTURE

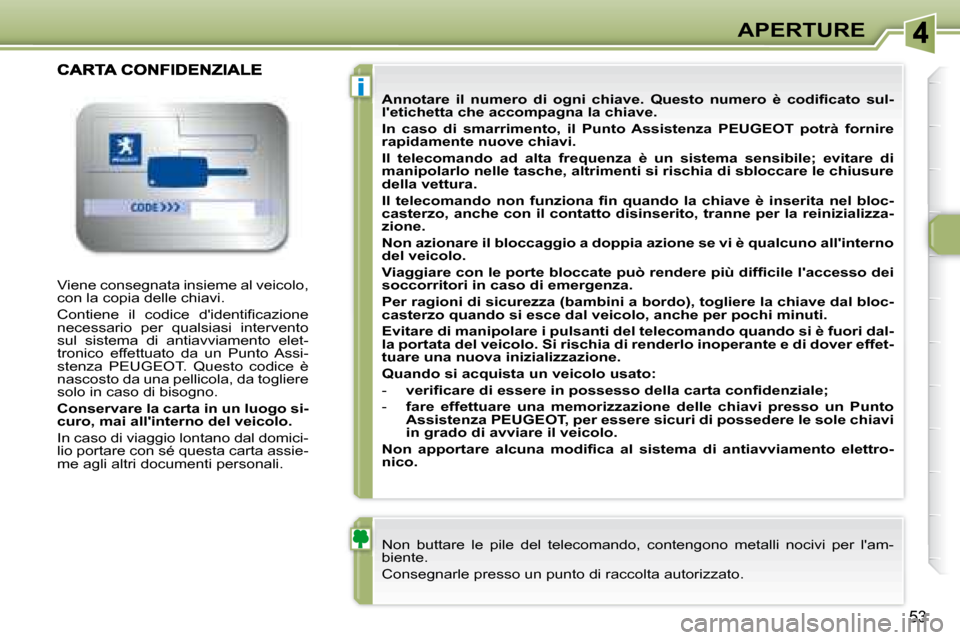

Viene consegnata insieme al veicolo,
con la copia delle chiavi.
C o n t i e n e i l c o d i c e d ' i d e n t i i c a z i o n e
necessario per qualsiasi intervento
sul sistema di antiavviamento elet-
tronico effettuato da un Punto Assi-
stenza PEUGEOT. Questo codice è
nascosto da una pellicola, da togliere
solo in caso di bisogno.
Conservare la carta in un luogo si-
curo, mai all'interno del veicolo.
In caso di viaggio lontano dal domici-
lio portare con sé questa carta assie-
me agli altri documenti personali.
A n n o t a r e i l n u m e r o d i o g n i c h i a v e . Q u e s t o n u m e r o è c o d i i c a t o s u l -
l'etichetta che accompagna la chiave.
In caso di smarrimento, il Punto Assistenza PEUGEOT potrà for nire
rapidamente nuove chiavi.
Il telecomando ad alta frequenza è un sistema sensibile; evitare di
manipolarlo nelle tasche, altrimenti si rischia di sbl occare le chiusure
della vettura.
I l t e l e c o m a n d o n o n f u n z i o n a i n q u a n d o l a c h i a v e è i n s e r i t a n e l b l o c -
casterzo, anche con il contatto disinserito, tranne per la reinizializza-
zione.
Non azionare il bloccaggio a doppia azione se vi è qu alcuno all'interno
del veicolo.
V i a g g i a r e c o n l e p o r t e b l o c c a t e p u ò r e n d e r e p i ù d i f i c i l e l ' a c c e s s o d e i
soccorritori in caso di emergenza.
Per ragioni di sicurezza (bambini a bordo), togliere la c hiave dal bloc-
casterzo quando si esce dal veicolo, anche per pochi minuti.
Evitare di manipolare i pulsanti del telecomando quando si è fuori dal-
la portata del veicolo. Si rischia di renderlo inopera nte e di dover effet-
tuare una nuova inizializzazione.
Quando si acquista un veicolo usato:
- v e r i i c a r e d i e s s e r e i n p o s s e s s o d e l l a c a r t a c o n i d e n z i a l e ;
- fare effettuare una memorizzazione delle chiavi presso un Pu nto
Assistenza PEUGEOT, per essere sicuri di possedere le so le chiavi
in grado di avviare il veicolo.
N o n a p p o r t a r e a l c u n a m o d i i c a a l s i s t e m a d i a n t i a v v i a m e n t o e l e t t r o -
nico.
Non buttare le pile del telecomando, contengo no metalli nocivi per l'am-
biente.
Consegnarle presso un punto di raccolta autorizzato.
Page 60 of 181
i
53
APERTURE
Viene consegnata insieme al veicolo,
con la copia delle chiavi.
C o n t i e n e i l c o d i c e d ' i d e n t i i c a z i o n e
necessario per qualsiasi intervento
sul sistema di antiavviamento elet-
tronico effettuato da un Punto Assi-
stenza PEUGEOT. Questo codice è
nascosto da una pellicola, da togliere
solo in caso di bisogno.
Conservare la carta in un luogo si-
curo, mai all'interno del veicolo.
In caso di viaggio lontano dal domici-
lio portare con sé questa carta assie-
me agli altri documenti personali.
A n n o t a r e i l n u m e r o d i o g n i c h i a v e . Q u e s t o n u m e r o è c o d i i c a t o s u l -
l'etichetta che accompagna la chiave.
In caso di smarrimento, il Punto Assistenza PEUGEOT potrà for nire
rapidamente nuove chiavi.
Il telecomando ad alta frequenza è un sistema sensibile; evitare di
manipolarlo nelle tasche, altrimenti si rischia di sbl occare le chiusure
della vettura.
I l t e l e c o m a n d o n o n f u n z i o n a i n q u a n d o l a c h i a v e è i n s e r i t a n e l b l o c -
casterzo, anche con il contatto disinserito, tranne per la reinizializza-
zione.
Non azionare il bloccaggio a doppia azione se vi è qu alcuno all'interno
del veicolo.
V i a g g i a r e c o n l e p o r t e b l o c c a t e p u ò r e n d e r e p i ù d i f i c i l e l ' a c c e s s o d e i
soccorritori in caso di emergenza.
Per ragioni di sicurezza (bambini a bordo), togliere la c hiave dal bloc-
casterzo quando si esce dal veicolo, anche per pochi minuti.
Evitare di manipolare i pulsanti del telecomando quando si è fuori dal-
la portata del veicolo. Si rischia di renderlo inopera nte e di dover effet-
tuare una nuova inizializzazione.
Quando si acquista un veicolo usato:
- v e r i i c a r e d i e s s e r e i n p o s s e s s o d e l l a c a r t a c o n i d e n z i a l e ;
- fare effettuare una memorizzazione delle chiavi presso un Pu nto
Assistenza PEUGEOT, per essere sicuri di possedere le so le chiavi
in grado di avviare il veicolo.
N o n a p p o r t a r e a l c u n a m o d i i c a a l s i s t e m a d i a n t i a v v i a m e n t o e l e t t r o -
nico.
Non buttare le pile del telecomando, contengo no metalli nocivi per l'am-
biente.
Consegnarle presso un punto di raccolta autorizzato.
Page 61 of 181
i
54
APERTURE

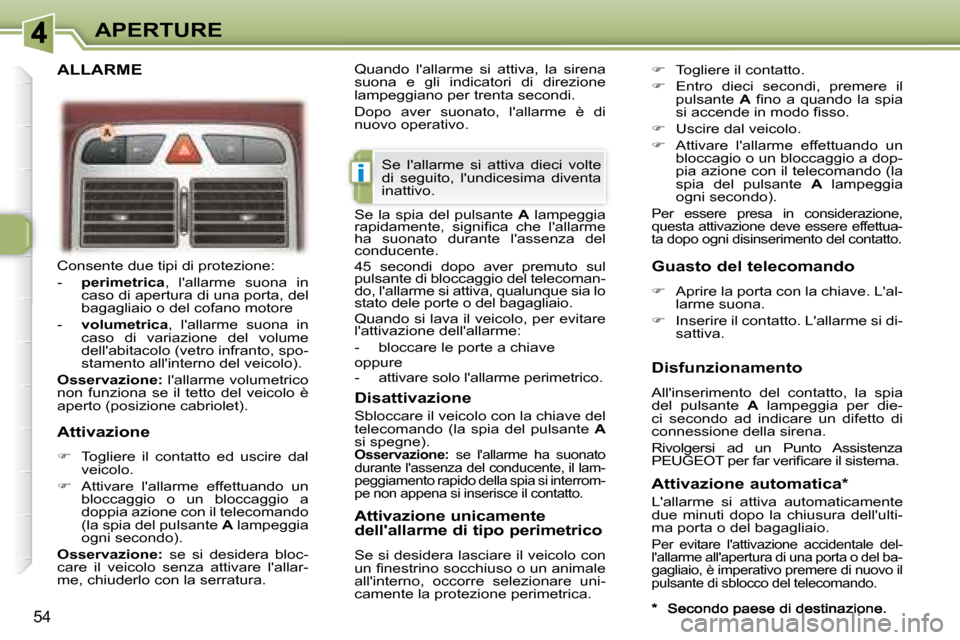

Consente due tipi di protezione:
- perimetrica , l'allarme suona in
caso di apertura di una porta, del
bagagliaio o del cofano motore
- volumetrica , l'allarme suona in
caso di variazione del volume
dell'abitacolo (vetro infranto, spo-
stamento all'interno del veicolo).
Osservazione: l'allarme volumetrico
non funziona se il tetto del veicolo è
aperto (posizione cabriolet). Quando l'allarme si attiva, la sirena
suona e gli indicatori di direzione
lampeggiano per trenta secondi.
Dopo aver suonato, l'allarme è di
nuovo operativo.
Togliere il contatto.
Entro dieci secondi, premere il
pulsante A i n o a q u a n d o l a s p i a
s i a c c e n d e i n m o d o i s s o .
Uscire dal veicolo.
Attivare l'allarme effettuando un
bloccagio o un bloccaggio a dop-
pia azione con il telecomando (la
spia del pulsante A lampeggia
ogni secondo).
Per essere presa in considerazione,
questa attivazione deve essere effettua-
ta dopo ogni disinserimento del contatto.
Attivazione
Togliere il contatto ed uscire dal
veicolo.
Attivare l'allarme effettuando un
bloccaggio o un bloccaggio a
doppia azione con il telecomando
(la spia del pulsante A lampeggia
ogni secondo).
Osservazione: se si desidera bloc-
care il veicolo senza attivare l'allar-
me, chiuderlo con la serratura. Disattivazione
Sbloccare il veicolo con la chiave del
telecomando (la spia del pulsante
A
si spegne).
Osservazione: se l'allarme ha suonato
durante l'assenza del conducente, il lam-
peggiamento rapido della spia si interrom-
pe non appena si inserisce il contatto.
Attivazione unicamente
dell'allarme di tipo perimetrico
Se si desidera lasciare il veicolo con
u n i n e s t r i n o s o c c h i u s o o u n a n i m a l e
all'interno, occorre selezionare uni-
camente la protezione perimetrica. Disfunzionamento
All'inserimento del contatto, la spia
del pulsante
A lampeggia per die-
ci secondo ad indicare un difetto di
connessione della sirena.
Rivolgersi ad un Punto Assistenza
P E U G E O T p e r f a r v e r i i c a r e i l s i s t e m a .
Attivazione automatica *
L'allarme si attiva automaticamente
due minuti dopo la chiusura dell'ulti-
ma porta o del bagagliaio.
Per evitare l'attivazione accidentale del-
l'allarme all'apertura di una porta o del ba-
gagliaio, è imperativo premere di nuovo il
pulsante di sblocco del telecomando.
Guasto del telecomando
Aprire la porta con la chiave. L'al-
larme suona.
Inserire il contatto. L'allarme si di-
sattiva.
ALLARME
Se la spia del pulsante A lampeggia
r a p i d a m e n t e , s i g n i i c a c h e l ' a l l a r m e
ha suonato durante l'assenza del
conducente.
45 secondi dopo aver premuto sul
pulsante di bloccaggio del telecoman-
do, l'allarme si attiva, qualunque sia lo
stato dele porte o del bagagliaio.
Quando si lava il veicolo, per evitare
l'attivazione dell'allarme:
- bloccare le porte a chiave
oppure
- attivare solo l'allarme perimetrico. Se l'allarme si attiva dieci volte
di seguito, l'undicesima diventa
inattivo.
Page 62 of 181
55

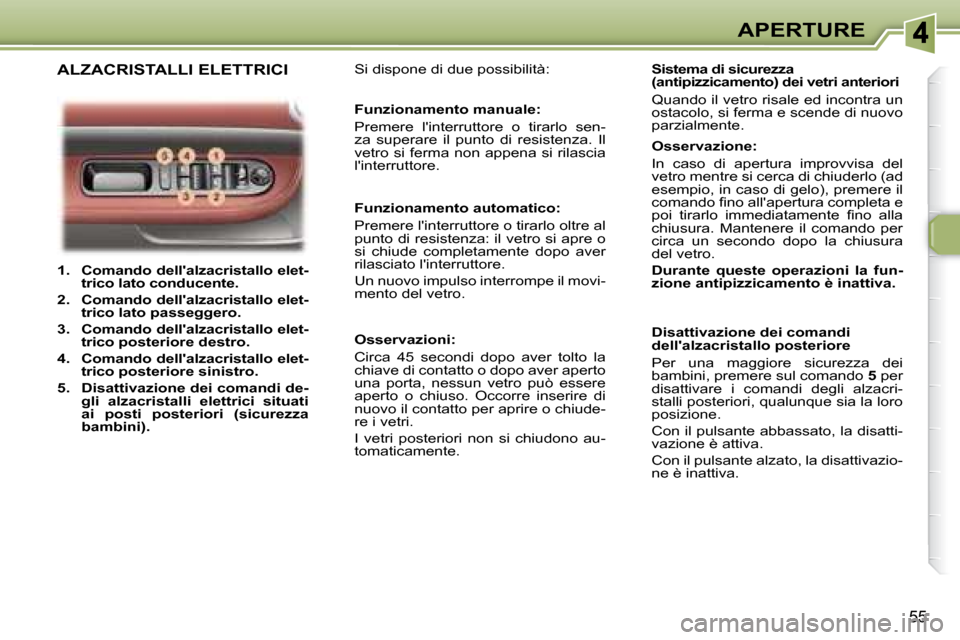

APERTURE
1. Comando dell'alzacristallo elet-
trico lato conducente.
2. Comando dell'alzacristallo elet-
trico lato passeggero.
3. Comando dell'alzacristallo elet-
trico posteriore destro.
4. Comando dell'alzacristallo elet-
trico posteriore sinistro.
5. Disattivazione dei comandi de-
gli alzacristalli elettrici situati
ai posti posteriori (sicurezza
bambini). Si dispone di due possibilità:
Funzionamento manuale:
Premere l'interruttore o tirarlo sen-
za superare il punto di resistenza. Il
vetro si ferma non appena si rilascia
l'interruttore.
Sistema di sicurezza
(antipizzicamento) dei vetri anteriori
Quando il vetro risale ed incontra un
ostacolo, si ferma e scende di nuovo
parzialmente.
Disattivazione dei comandi
dell'alzacristallo posteriore
Per una maggiore sicurezza dei
bambini, premere sul comando
5 per
disattivare i comandi degli alzacri-
stalli posteriori, qualunque sia la loro
posizione.
Con il pulsante abbassato, la disatti-
vazione è attiva.
Con il pulsante alzato, la disattivazio-
ne è inattiva.
Funzionamento automatico:
Premere l'interruttore o tirarlo oltre al
punto di resistenza: il vetro si apre o
si chiude completamente dopo aver
rilasciato l'interruttore.
Un nuovo impulso interrompe il movi-
mento del vetro.
Osservazione:
In caso di apertura improvvisa del
vetro mentre si cerca di chiuderlo (ad
esempio, in caso di gelo), premere il
c o m a n d o i n o a l l ' a p e r t u r a c o m p l e t a e
p o i t i r a r l o i m m e d i a t a m e n t e i n o a l l a
chiusura. Mantenere il comando per
circa un secondo dopo la chiusura
del vetro.
Durante queste operazioni la fun-
zione antipizzicamento è inattiva.
ALZACRISTALLI ELETTRICI
Osservazioni:
Circa 45 secondi dopo aver tolto la
chiave di contatto o dopo aver aperto
una porta, nessun vetro può essere
aperto o chiuso. Occorre inserire di
nuovo il contatto per aprire o chiude-
re i vetri.
I vetri posteriori non si chiudono au-
tomaticamente.
Page 63 of 181
!
!
56

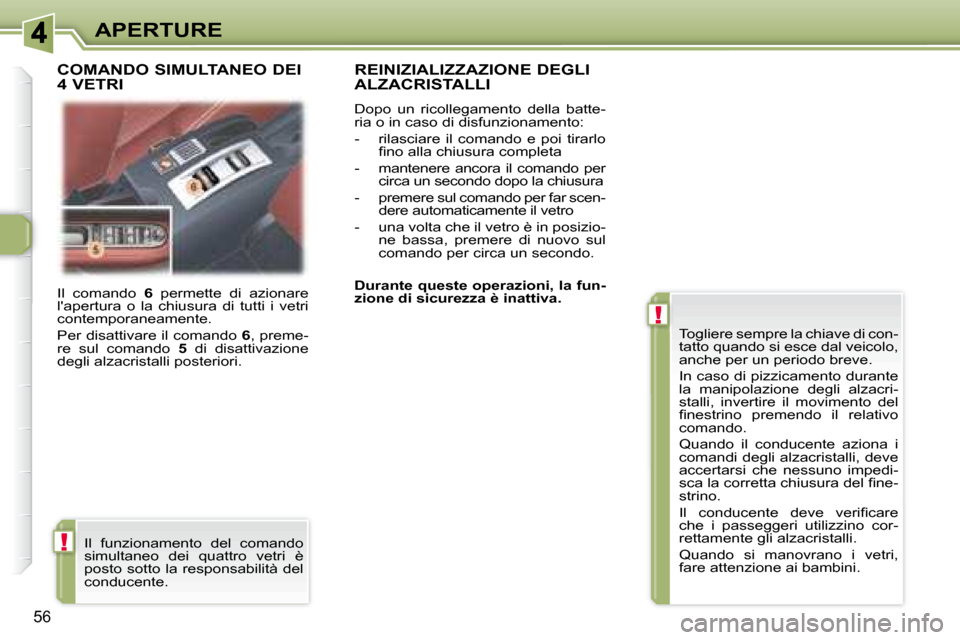

APERTURE
Il comando 6 permette di azionare
l'apertura o la chiusura di tutti i vetri
contemporaneamente.
Per disattivare il comando 6 , preme-
re sul comando 5 di disattivazione
degli alzacristalli posteriori. REINIZIALIZZAZIONE DEGLI
ALZACRISTALLI
Dopo un ricollegamento della batte-
ria o in caso di disfunzionamento:
- rilasciare il comando e poi tirarlo
i n o a l l a c h i u s u r a c o m p l e t a
- mantenere ancora il comando per circa un secondo dopo la chiusura
- premere sul comando per far scen- dere automaticamente il vetro
- una volta che il vetro è in posizio- ne bassa, premere di nuovo sul
comando per circa un secondo.
Durante queste operazioni, la fun-
zione di sicurezza è inattiva.
COMANDO SIMULTANEO DEI
4 VETRI
Il funzionamento del comando
simultaneo dei quattro vetri è
posto sotto la responsabilità del
conducente. Togliere sempre la chiave di con-
tatto quando si esce dal veicolo,
anche per un periodo breve.
In caso di pizzicamento durante
la manipolazione degli alzacri-
stalli, invertire il movimento del
i n e s t r i n o p r e m e n d o i l r e l a t i v o
comando.
Quando il conducente aziona i
comandi degli alzacristalli, deve
accertarsi che nessuno impedi-
s c a l a c o r r e t t a c h i u s u r a d e l i n e -
strino.
I l c o n d u c e n t e d e v e v e r i i c a r e
che i passeggeri utilizzino cor-
rettamente gli alzacristalli.
Quando si manovrano i vetri,
fare attenzione ai bambini.
Page 64 of 181
!
!
57
APERTURE
Allarme "porta aperta"
Se una porta è chiusa male:
- quando il motore gira, si è av-
vertiti da un disegno e da un mes-
saggio sul display multifunzione
per alcuni secondi
- quando il veicolo è in marcia
(velocità superiore ai 10 Km ora-
ri), la spia di servizio si accende.
È accompagnata da un segnale
acustico, da un messaggio e da
un disegno sul display multifun-
zione per alcuni secondi. I comandi di apertura delle porte non
funzionano quando è attivo il bloc-
caggio a doppia azione delle porte.
Apertura delle porte dall'esterno
Quando si passa la mano dietro la
maniglia, il vetro scende automatica-
mente di qualche millimetro. Risale
dopo alcuni secondi e si adatta au-
tomaticamente alla chiusura per ga-
rantire una perfetta tenuta.
Osservazione: quando il veicolo è
sbloccato, se si lascia la mano sulla
maniglia per più di 5 secondi, il vetro
risale. Togliere la mano per riattivare
il sistema. Reinizializzazione della semi-
apertura automatica dei vetri delle
porte
Questa operazione deve essere ef-
fettuata dopo uno scollegamento di
batteria o dopo una reinizializzazione
degli alzacristalli (vedi relativo capi-
tolo):
socchiudere la porta
richiudere la porta
aspettare qualche secondo
passare la mano dietro la mani-
glia; il vetro scende automatica-
mente di qualche millimetro.
PORTE Apertura delle porte dall'interno
Prima di qualsiasi intervento
che richiede lo scollegamento
della batteria, abbassare i ve-
tri per facilitare l'apertura e la
chiusura delle porte.
In caso di scollegamento della
batteria, è ancora possibile apri-
re le porte.
Tuttavia è indispensabile non
sbattere la porta quando la si
chiude, altrimenti sarà necessa-
ria una reinizializzazione degli
alzacristalli e della semi-aper-
tura automatica dei vetri delle
porte.
Rivolgersi rapidamente ad un
Punto Assistenza PEUGEOT.
Quando si lava il veicolo:
- non dimenticare di bloc-
carlo per evitare che i vetri
si socchiudano automati-
camente
-
evitare di spruzzare acqua
sulla parte superiore dei vetri.
In caso di lavaggio ad alta
pressione, si raccomanda
di mantenere l'estremità del
getto ad almeno di 1 metro di
distanza dai vetri e dalle guar-
nizioni delle porte.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
