2006 Hyundai Terracan Manuel du propriétaire (in French)

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
97

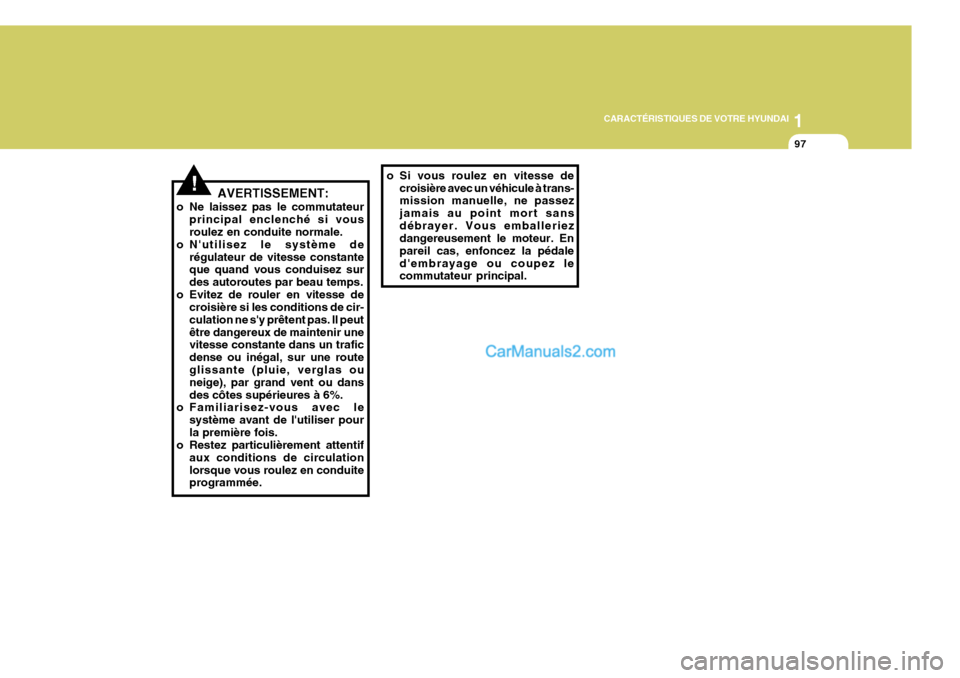

!AVERTISSEMENT:
o Ne laissez pas le commutateur principal enclenché si vous roulez en conduite normale.
o N'utilisez le système de
régulateur de vitesse constanteque quand vous conduisez sur des autoroutes par beau temps.
o Evitez de rouler en vitesse de croisière si les conditions de cir-culation ne s'y prêtent pas. Il peutêtre dangereux de maintenir une vitesse constante dans un trafic dense ou inégal, sur une route glissante (pluie, verglas ou neige), par grand vent ou dansdes côtes supérieures à 6%.
o Familiarisez-vous avec le
système avant de l'utiliser pourla première fois.
o Restez particulièrement attentif
aux conditions de circulationlorsque vous roulez en conduite programmée. o Si vous roulez en vitesse de
croisière avec un véhicule à trans-mission manuelle, ne passez jamais au point mort sansdébrayer. Vous emballeriez dangereusement le moteur. En pareil cas, enfoncez la pédaled'embrayage ou coupez le commutateur principal.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI

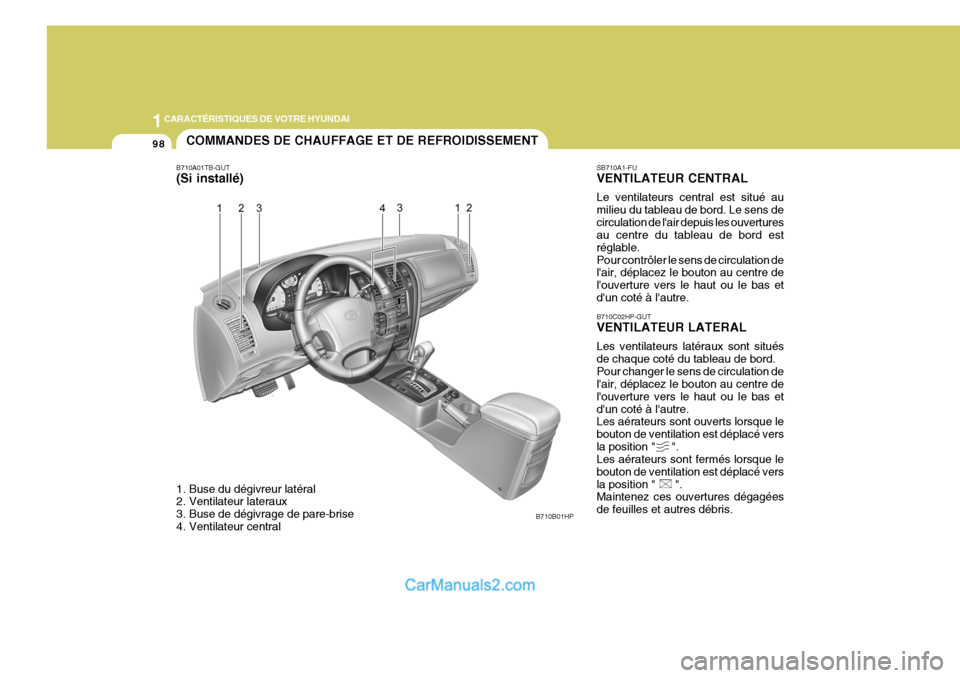

98COMMANDES DE CHAUFFAGE ET DE REFROIDISSEMENT
B710A01TB-GUT (Si installé)
1. Buse du dégivreur latéral
2. Ventilateur lateraux
3. Buse de dégivrage de pare-brise
4. Ventilateur central
SB710A1-FU VENTILATEUR CENTRAL Le ventilateurs central est situé au milieu du tableau de bord. Le sens decirculation de l'air depuis les ouvertures au centre du tableau de bord est réglable.Pour contrôler le sens de circulation de l'air, déplacez le bouton au centre de l'ouverture vers le haut ou le bas etd'un coté à l'autre. B710C02HP-GUT VENTILATEUR LATERAL Les ventilateurs latéraux sont situés de chaque coté du tableau de bord.Pour changer le sens de circulation de l'air, déplacez le bouton au centre de l'ouverture vers le haut ou le bas etd'un coté à l'autre. Les aérateurs sont ouverts lorsque le bouton de ventilation est déplacé versla position " ". Les aérateurs sont fermés lorsque le bouton de ventilation est déplacé versla position " ". Maintenez ces ouvertures dégagées de feuilles et autres débris.
B710B01HP

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
99
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
99
HHP2123

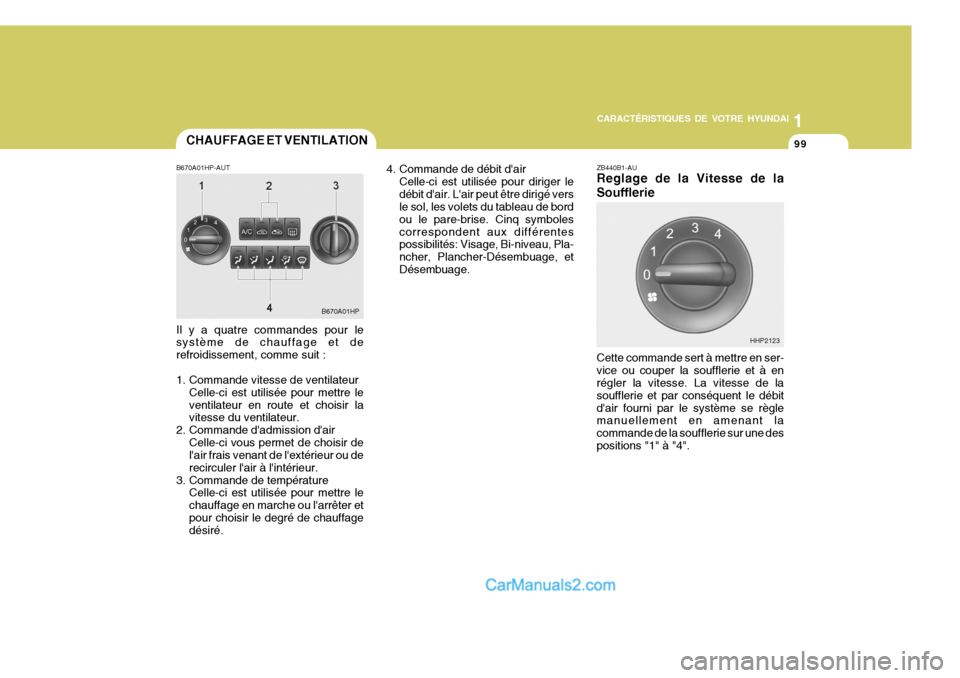

CHAUFFAGE ET VENTILATION
B670A01HP
B670A01HP-AUT Il y a quatre commandes pour le système de chauffage et de refroidissement, comme suit :
1. Commande vitesse de ventilateur
Celle-ci est utilisée pour mettre le ventilateur en route et choisir la vitesse du ventilateur.
2. Commande d'admission d'air Celle-ci vous permet de choisir del'air frais venant de l'extérieur ou de recirculer l'air à l'intérieur.
3. Commande de température Celle-ci est utilisée pour mettre lechauffage en marche ou l'arrêter etpour choisir le degré de chauffage désiré. 4. Commande de débit d'air
Celle-ci est utilisée pour diriger le débit d'air. L'air peut être dirigé vers le sol, les volets du tableau de bord ou le pare-brise. Cinq symbolescorrespondent aux différentes possibilités: Visage, Bi-niveau, Pla- ncher, Plancher-Désembuage, etDésembuage. ZB440B1-AU Reglage de la Vitesse de la Soufflerie Cette commande sert à mettre en ser- vice ou couper la soufflerie et à en régler la vitesse. La vitesse de la soufflerie et par conséquent le débitd'air fourni par le système se règle manuellement en amenant la commande de la soufflerie sur une despositions "1" à "4".

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
100

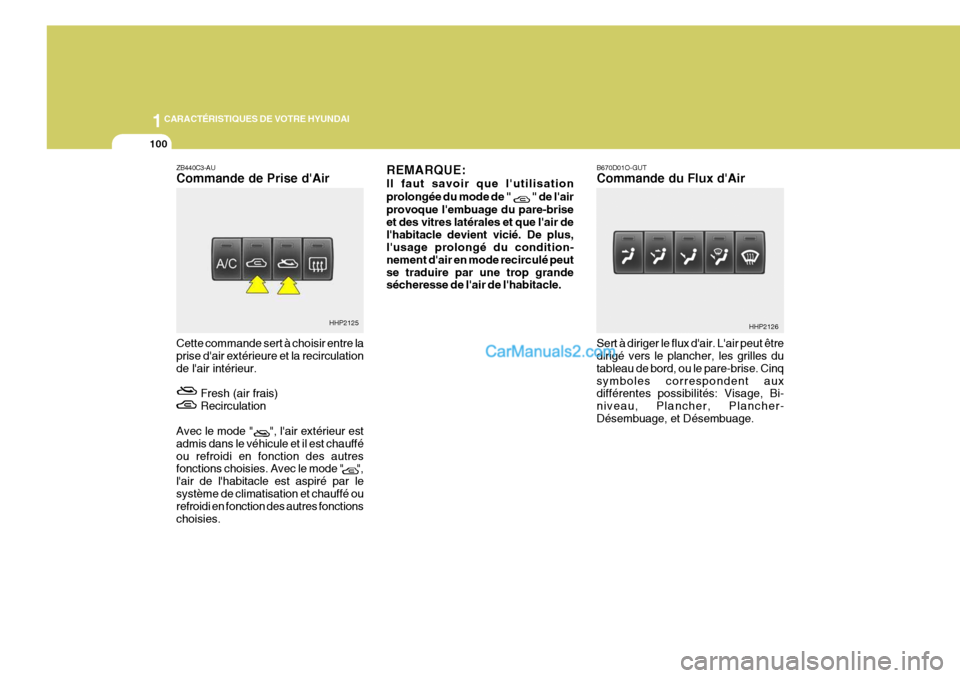

ZB440C3-AU Commande de Prise d'Air Cette commande sert à choisir entre la prise d'air extérieure et la recirculation de l'air intérieur.
Fresh (air frais)Recirculation
Avec le mode " ", l'air extérieur estadmis dans le véhicule et il est chaufféou refroidi en fonction des autres fonctions choisies. Avec le mode " ", l'air de l'habitacle est aspiré par lesystème de climatisation et chauffé ou refroidi en fonction des autres fonctions choisies. REMARQUE: Il faut savoir que l'utilisation prolongée du mode de "
" de l'air
provoque l'embuage du pare-brise et des vitres latérales et que l'air del'habitacle devient vicié. De plus, l'usage prolongé du condition- nement d'air en mode recirculé peutse traduire par une trop grande sécheresse de l'air de l'habitacle. B670D01O-GUT Commande du Flux d'Air Sert à diriger le flux d'air. L'air peut être dirigé vers le plancher, les grilles du tableau de bord, ou le pare-brise. Cinqsymboles correspondent aux différentes possibilités: Visage, Bi- niveau, Plancher, Plancher-Désembuage, et Désembuage.
HHP2125HHP2126

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
101
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
101
B670D01HP
B670D02HP
B670D03HP

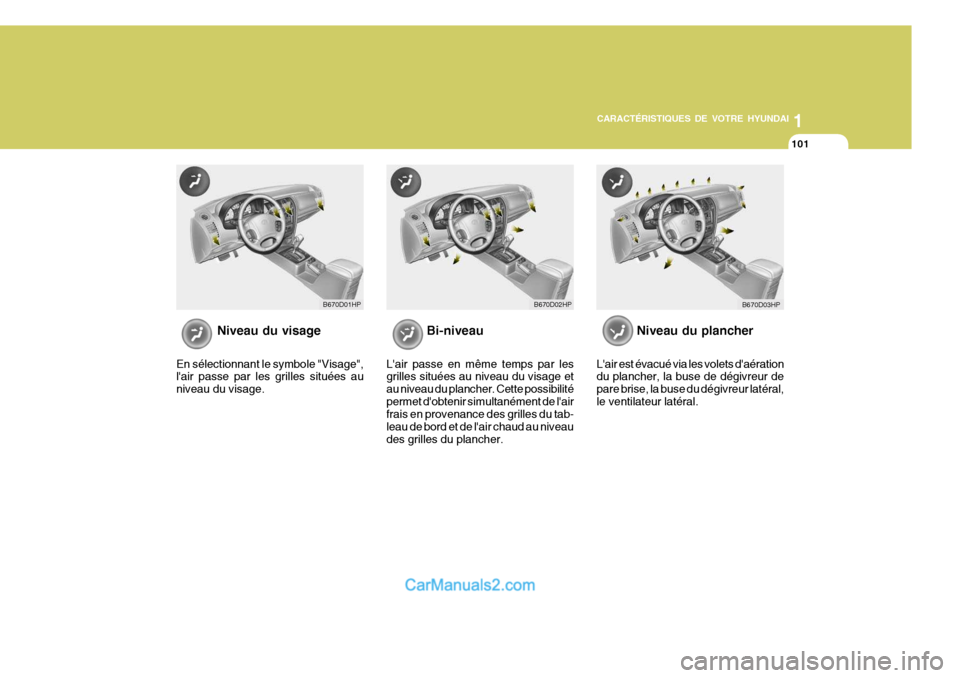

Niveau du visage
En sélectionnant le symbole "Visage", l'air passe par les grilles situées au niveau du visage. Bi-niveau
L'air passe en même temps par les grilles situées au niveau du visage et au niveau du plancher. Cette possibilitépermet d'obtenir simultanément de l'air frais en provenance des grilles du tab- leau de bord et de l'air chaud au niveaudes grilles du plancher. Niveau du plancher
L'air est évacué via les volets d'aération du plancher, la buse de dégivreur de pare brise, la buse du dégivreur latéral,le ventilateur latéral.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
102
HHP2124
B670D04HP
B670D05HP

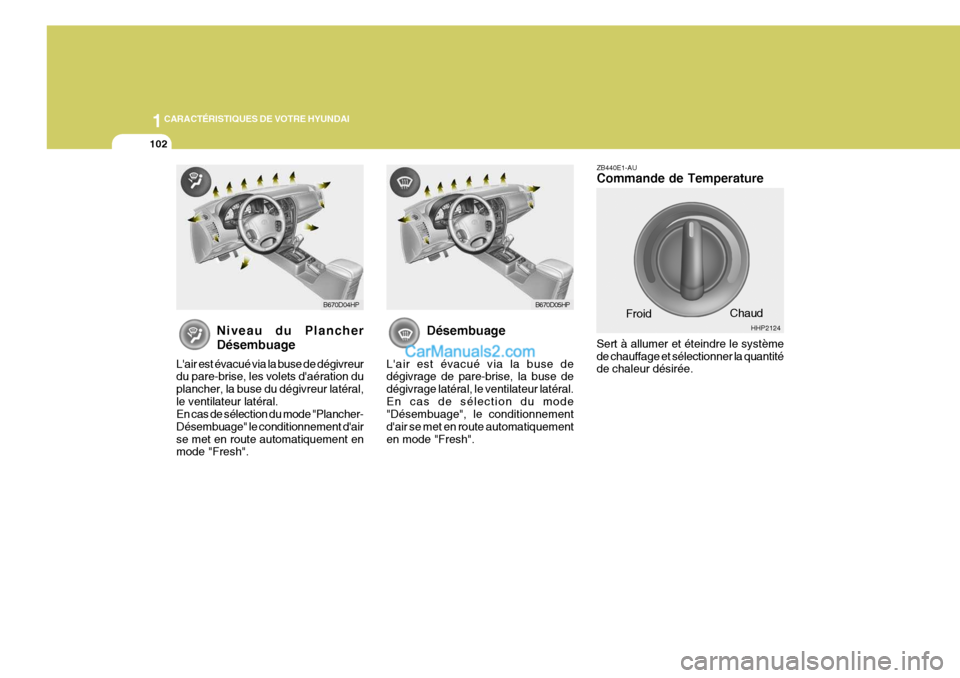

Niveau du Plancher Désembuage
L'air est évacué via la buse de dégivreur du pare-brise, les volets d'aération du plancher, la buse du dégivreur latéral,le ventilateur latéral. En cas de sélection du mode "Plancher- Désembuage" le conditionnement d'airse met en route automatiquement en mode "Fresh". Désembuage
L'air est évacué via la buse dedégivrage de pare-brise, la buse de dégivrage latéral, le ventilateur latéral.En cas de sélection du mode "Désembuage", le conditionnement d'air se met en route automatiquementen mode "Fresh". ZB440E1-AU Commande de Temperature Sert à allumer et éteindre le système de chauffage et sélectionner la quantité de chaleur désirée.
Froid
Chaud

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
103
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI

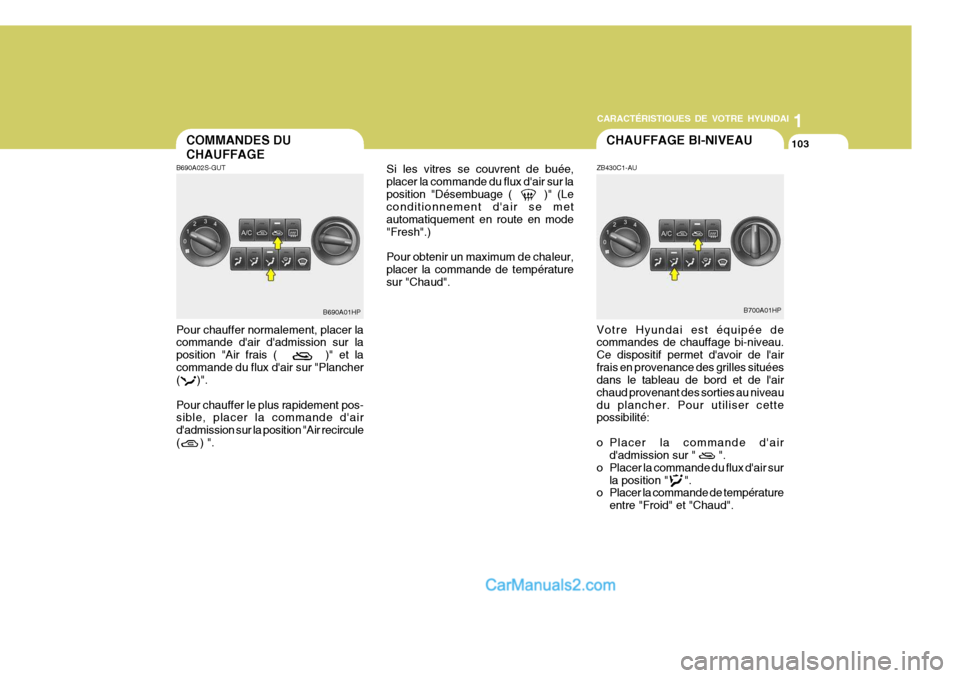

103COMMANDES DU CHAUFFAGE
B690A01HP
B700A01HP
CHAUFFAGE BI-NIVEAU
B690A02S-GUT Pour chauffer normalement, placer la commande d'air d'admission sur la position "Air frais ( )" et lacommande du flux d'air sur "Plancher
( )". Pour chauffer le plus rapidement pos- sible, placer la commande d'air d'admission sur la position "Air recircule( ) ". Si les vitres se couvrent de buée,placer la commande du flux d'air sur laposition "Désembuage ( )" (Le conditionnement d'air se met automatiquement en route en mode"Fresh".) Pour obtenir un maximum de chaleur, placer la commande de température sur "Chaud".
ZB430C1-AU Votre Hyundai est équipée de commandes de chauffage bi-niveau. Ce dispositif permet d'avoir de l'airfrais en provenance des grilles situées dans le tableau de bord et de l'air chaud provenant des sorties au niveaudu plancher. Pour utiliser cette possibilité:
o Placer la commande d'air
d'admission sur " ".
o Placer la commande du flux d'air sur la position " ".
o Placer la commande de température
entre "Froid" et "Chaud".

1CARACTÉRISTIQUES DE VOTRE HYUNDAI

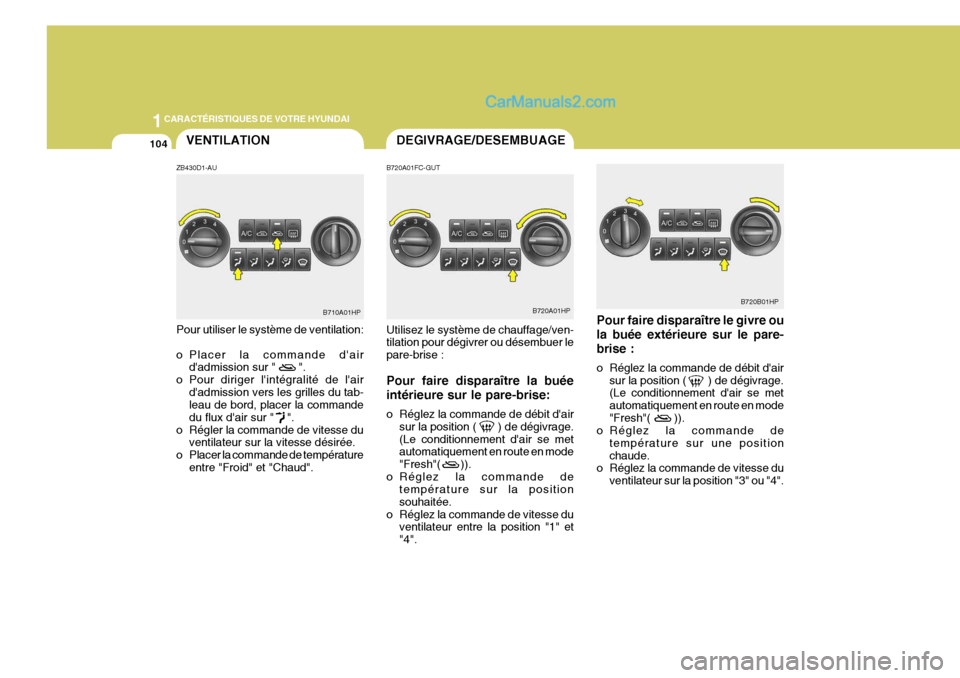

104DEGIVRAGE/DESEMBUAGE
B720A01HP B720B01HP
VENTILATION
B710A01HP
ZB430D1-AU Pour utiliser le système de ventilation:
o Placer la commande d'air
d'admission sur " ".
o Pour diriger l'intégralité de l'air d'admission vers les grilles du tab- leau de bord, placer la commande du flux d'air sur " ".
o Régler la commande de vitesse du ventilateur sur la vitesse désirée.
o Placer la commande de température entre "Froid" et "Chaud". B720A01FC-GUT Utilisez le système de chauffage/ven- tilation pour dégivrer ou désembuer le pare-brise : Pour faire disparaître la buée intérieure sur le pare-brise:
o Réglez la commande de débit d'air
sur la position ( ) de dégivrage. (Le conditionnement d'air se met automatiquement en route en mode "Fresh"( )).
o Réglez la commande de température sur la positionsouhaitée.
o Réglez la commande de vitesse du ventilateur entre la position "1" et"4".Pour faire disparaître le givre ou la buée extérieure sur le pare-brise :
o Réglez la commande de débit d'air
sur la position ( ) de dégivrage. (Le conditionnement d'air se met automatiquement en route en mode"Fresh"( )).
o Réglez la commande de
température sur une positionchaude.
o Réglez la commande de vitesse du
ventilateur sur la position "3" ou "4".
