2006 Hyundai Terracan Manuel du propriétaire (in French)

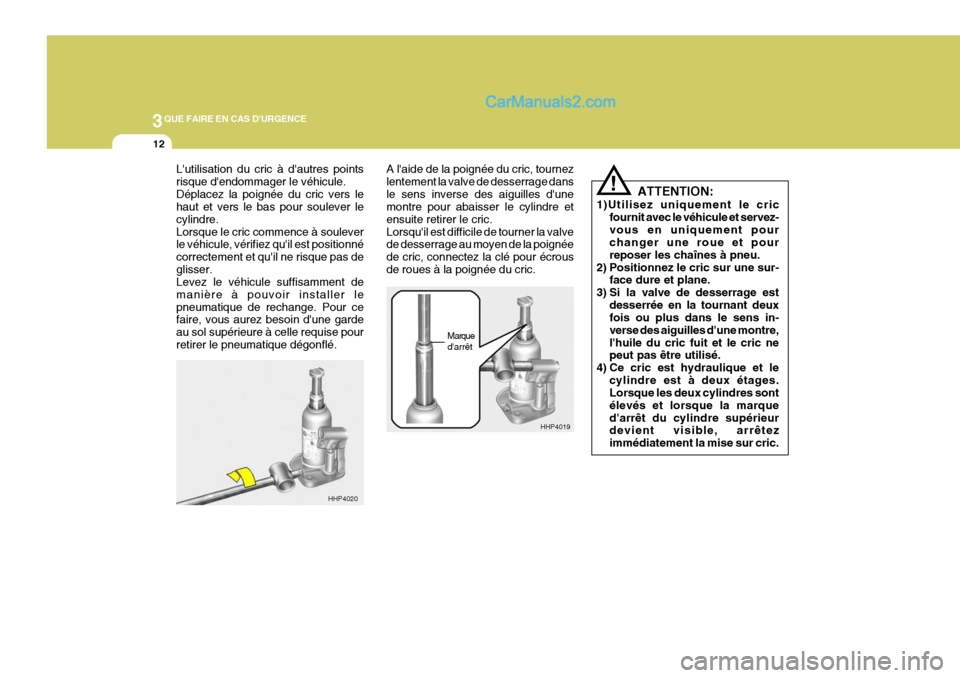

3QUE FAIRE EN CAS D'URGENCE
12
L'utilisation du cric à d'autres points risque d'endommager le véhicule.Déplacez la poignée du cric vers le haut et vers le bas pour soulever le cylindre.Lorsque le cric commence à soulever le véhicule, vérifiez qu'il est positionné correctement et qu'il ne risque pas deglisser. Levez le véhicule suffisamment de manière à pouvoir installer lepneumatique de rechange. Pour ce faire, vous aurez besoin d'une garde au sol supérieure à celle requise pourretirer le pneumatique dégonflé. ATTENTION:
1)Utilisez uniquement le cric fournit avec le véhicule et servez-vous en uniquement pour changer une roue et pour reposer les chaînes à pneu.
2) Positionnez le cric sur une sur- face dure et plane.
3) Si la valve de desserrage est desserrée en la tournant deux fois ou plus dans le sens in- verse des aiguilles d'une montre,l'huile du cric fuit et le cric ne peut pas être utilisé.
4) Ce cric est hydraulique et le cylindre est à deux étages.Lorsque les deux cylindres sont élevés et lorsque la marqued'arrêt du cylindre supérieur devient visible, arrêtez immédiatement la mise sur cric.
Marque d'arrêt
HHP4020 HHP4019A l'aide de la poignée du cric, tournez lentement la valve de desserrage dansle sens inverse des aiguilles d'une montre pour abaisser le cylindre et ensuite retirer le cric.Lorsqu'il est difficile de tourner la valve de desserrage au moyen de la poignée de cric, connectez la clé pour écrousde roues à la poignée du cric.
!

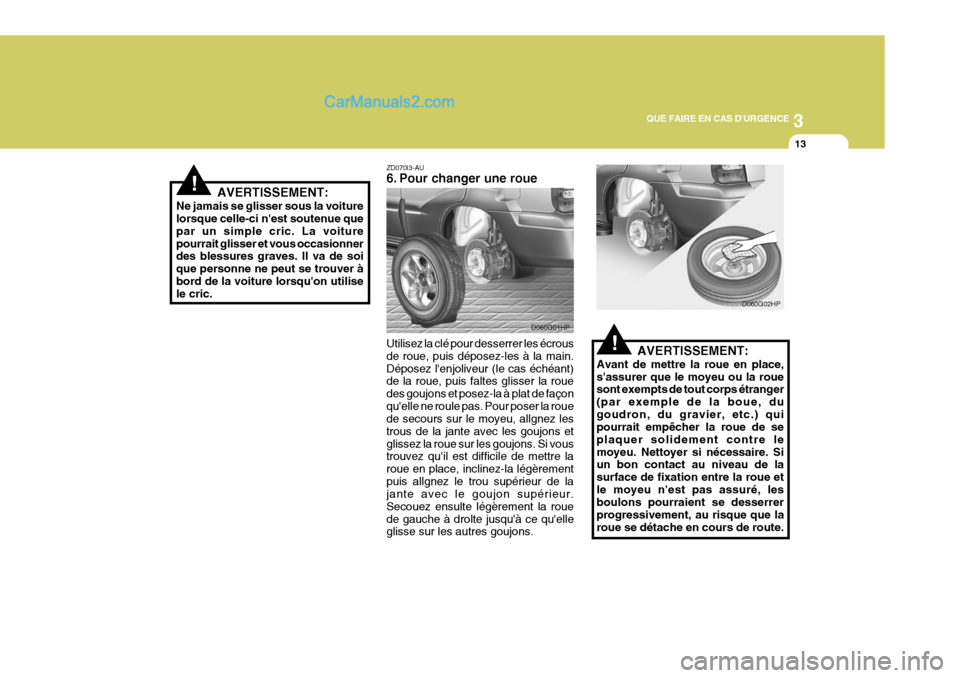

3
QUE FAIRE EN CAS D'URGENCE
13
D060G02HP
D060G01HP
!AVERTISSEMENT:
Ne jamais se glisser sous la voiture lorsque celle-ci n'est soutenue que par un simple cric. La voiturepourrait glisser et vous occasionner des blessures graves. Il va de soi que personne ne peut se trouver àbord de la voiture lorsqu'on utilise le cric. ZD070I3-AU
6. Pour changer une roue Utilisez la clé pour desserrer les écrous de roue, puis déposez-les à la main.Déposez l'enjoliveur (le cas échéant) de la roue, puis faltes glisser la roue des goujons et posez-la à plat de façonqu'elle ne roule pas. Pour poser la roue de secours sur le moyeu, allgnez les trous de la jante avec les goujons etglissez la roue sur les goujons. Si vous trouvez qu'il est difficile de mettre la roue en place, inclinez-la légèrementpuis allgnez le trou supérieur de la jante avec le goujon supérieur. Secouez ensulte légèrement la rouede gauche à drolte jusqu'à ce qu'elle glisse sur les autres goujons. AVERTISSEMENT:
Avant de mettre la roue en place, s'assurer que le moyeu ou la roue sont exempts de tout corps étranger (par exemple de la boue, dugoudron, du gravier, etc.) qui pourrait empêcher la roue de se plaquer solidement contre lemoyeu. Nettoyer si nécessaire. Si un bon contact au niveau de la surface de fixation entre la roue etle moyeu n'est pas assuré, les boulons pourraient se desserrer progressivement, au risque que laroue se détache en cours de route.
!

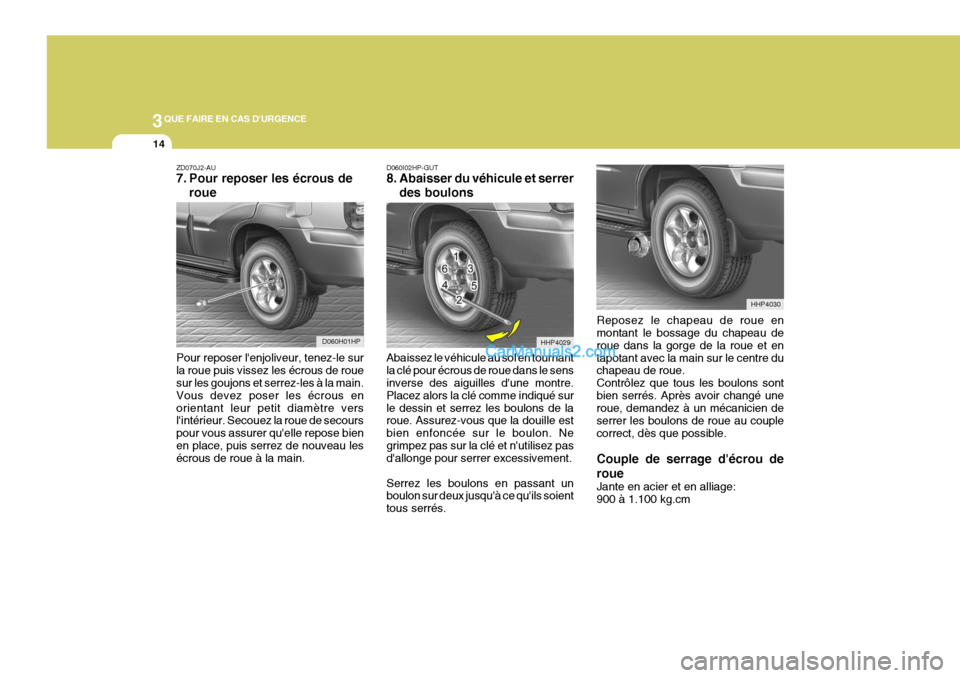

3QUE FAIRE EN CAS D'URGENCE
14
ZD070J2-AU
7. Pour reposer les écrous deroue D060I02HP-GUT
8. Abaisser du véhicule et serrer
des boulons
Abaissez le véhicule au sol en tournant la clé pour écrous de roue dans le sens inverse des aiguilles d'une montre. Placez alors la clé comme indiqué surle dessin et serrez les boulons de la roue. Assurez-vous que la douille est bien enfoncée sur le boulon. Negrimpez pas sur la clé et n'utilisez pas d'allonge pour serrer excessivement. Serrez les boulons en passant un boulon sur deux jusqu'à ce qu'ils soient tous serrés. Reposez le chapeau de roue enmontant le bossage du chapeau de roue dans la gorge de la roue et en tapotant avec la main sur le centre du chapeau de roue. Contrôlez que tous les boulons sontbien serrés. Après avoir changé une roue, demandez à un mécanicien de serrer les boulons de roue au couplecorrect, dès que possible. Couple de serrage d'écrou de roue Jante en acier et en alliage: 900 à 1.100 kg.cm
Pour reposer l'enjoliveur, tenez-le surla roue puis vissez les écrous de roue sur les goujons et serrez-les à la main. Vous devez poser les écrous enorientant leur petit diamètre vers l'intérieur. Secouez la roue de secours pour vous assurer qu'elle repose bienen place, puis serrez de nouveau les écrous de roue à la main.
D060H01HPHHP4029
HHP4030

3
QUE FAIRE EN CAS D'URGENCE
15
ZD070M2-AU APRES UN CHANGEMENT DE ROUE Si vous avez une jauge de pression, vérifier la pression du pneu. Si la pression est inférieure à la valeur spécifiée, rouler à allure modéréejusqu'à la prochaine station service et le gonfler à la pression correcte. Si la pression est trop élevée, actionner lasoupape pour laisser échapper l'air en excès. Toujours remettre le capuchon de soupape après avoir vérifié ouadapté la pression du pneu. A défaut de remettre le capuchon, la valve pourrait être endommagée par lapoussière ou l'humidité et entraîner une fuite d'air.
HHP5019 En cas de perte d'un capuchon de soupape, s'en procurer un et le mettreen place sans tarder. Après avoir changé une roue, remettez la roue à plat et fixez-la à sa place dansle coffre puis remettez le cric, la manivelle et les outils dans leur rangement respectif.
SI VOTRE VEHICULE DOIT ETRE REMORQUE
D080A01O-GUT Si votre véhicule doit être remorqué, cette tâche doit être réalisée par votreconcessionnaire Hyundai ou un ser- vice de dépannage compétent pour éviter que votre véhicule ne soitendommagé lors du remorquage. En général, les professionnels sont également informés desréglementations locales concernant le remorquage. En tout cas, pour ne pas risquer d'endommager votre véhicule,nous vous suggérons de présenter ces informations à l'opérateur de la dépanneuse. Veillez à ce qu'unsystème de chaîne de sécurité soit utilisé et que toutes les réglementations locales soient observées.Nous vous recommandons d'utiliser pour le remorquage de votre véhicule une remorqueuse permettantl'élévation des roues et des plateformes roulantes ou une plateforme plane (toutes les roues sont décollées dusol).

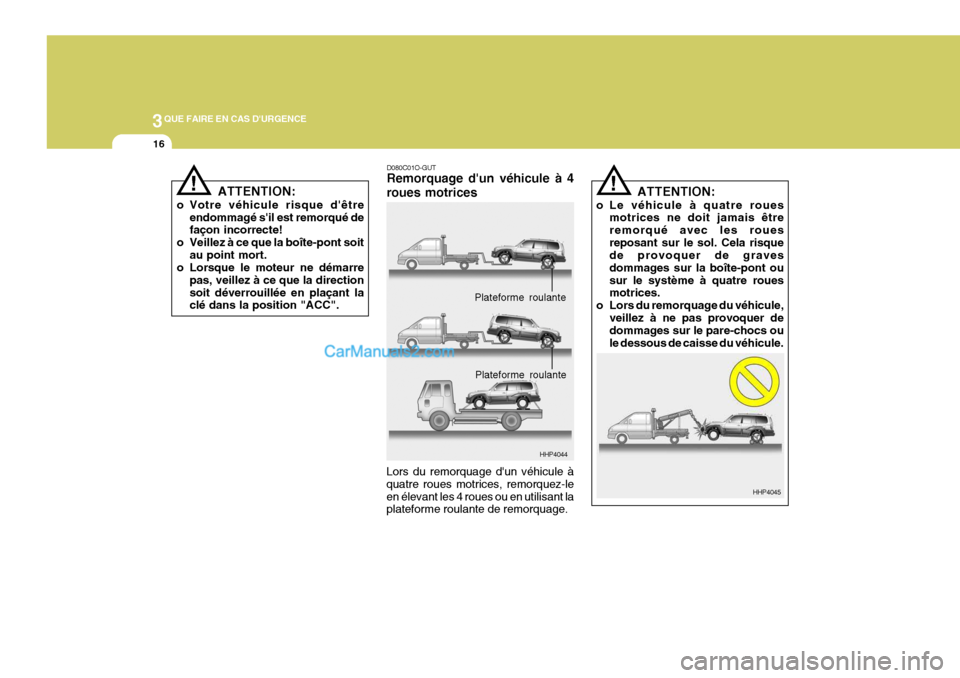

3QUE FAIRE EN CAS D'URGENCE
16
!
ATTENTION:
o Votre véhicule risque d'être endommagé s'il est remorqué de façon incorrecte!
o Veillez à ce que la boîte-pont soit
au point mort.
o Lorsque le moteur ne démarre
pas, veillez à ce que la direction soit déverrouillée en plaçant la clé dans la position "ACC". ATTENTION:
o Le véhicule à quatre roues motrices ne doit jamais être remorqué avec les rouesreposant sur le sol. Cela risque de provoquer de graves dommages sur la boîte-pont ousur le système à quatre roues motrices.
o Lors du remorquage du véhicule,
veillez à ne pas provoquer dedommages sur le pare-chocs ou le dessous de caisse du véhicule.!
HHP4045
D080C01O-GUT Remorquage d'un véhicule à 4 roues motrices
Lors du remorquage d'un véhicule à quatre roues motrices, remorquez-leen élevant les 4 roues ou en utilisant la plateforme roulante de remorquage. HHP4044
Plateforme roulante
Plateforme roulante

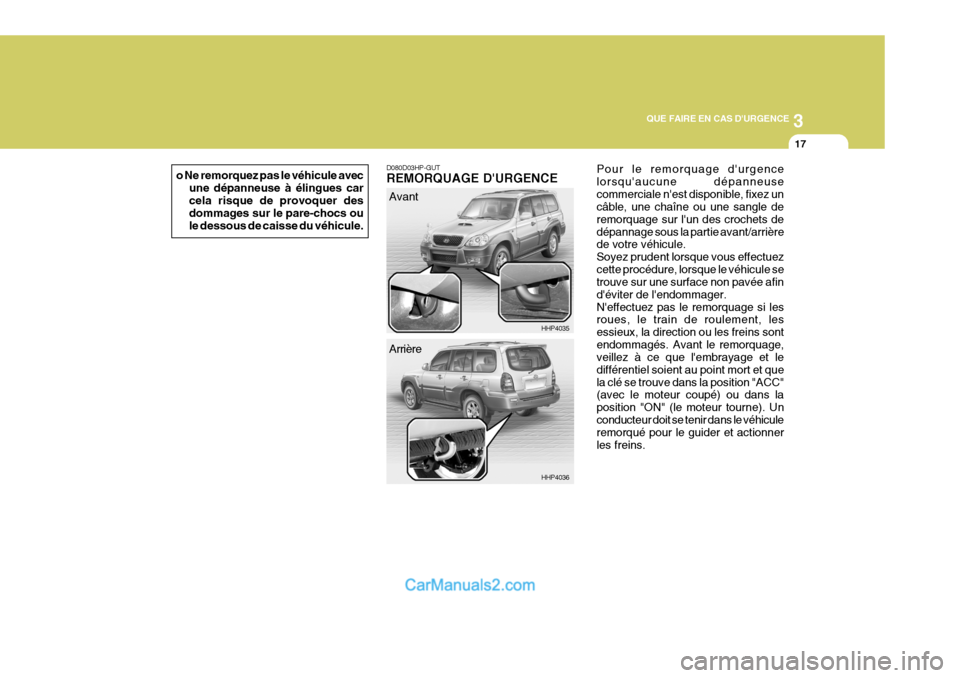

3
QUE FAIRE EN CAS D'URGENCE
17
o Ne remorquez pas le véhicule avec
une dépanneuse à élingues car cela risque de provoquer des dommages sur le pare-chocs oule dessous de caisse du véhicule.D080D03HP-GUT REMORQUAGE D'URGENCE
Avant
HHP4035 HHP4036
Arrière Pour le remorquage d'urgence lorsqu'aucune dépanneusecommerciale n'est disponible, fixez un câble, une chaîne ou une sangle de remorquage sur l'un des crochets dedépannage sous la partie avant/arrière de votre véhicule. Soyez prudent lorsque vous effectuezcette procédure, lorsque le véhicule se trouve sur une surface non pavée afin d'éviter de l'endommager.N'effectuez pas le remorquage si les roues, le train de roulement, les essieux, la direction ou les freins sontendommagés. Avant le remorquage, veillez à ce que l'embrayage et le différentiel soient au point mort et quela clé se trouve dans la position "ACC" (avec le moteur coupé) ou dans la position "ON" (le moteur tourne). Unconducteur doit se tenir dans le véhicule remorqué pour le guider et actionner les freins.

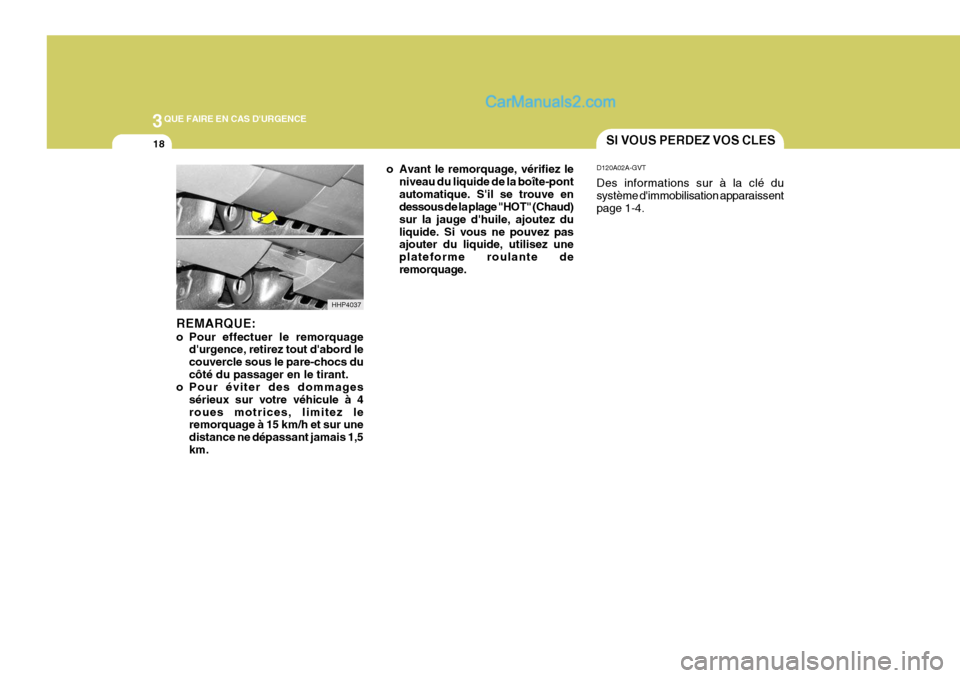

3QUE FAIRE EN CAS D'URGENCE
18SI VOUS PERDEZ VOS CLES
D120A02A-GVT Des informations sur à la clé du système d'immobilisation apparaissent page 1-4.
HHP4037
REMARQUE:
o Pour effectuer le remorquage d'urgence, retirez tout d'abord le couvercle sous le pare-chocs ducôté du passager en le tirant.
o Pour éviter des dommages
sérieux sur votre véhicule à 4roues motrices, limitez le remorquage à 15 km/h et sur une distance ne dépassant jamais 1,5km. o Avant le remorquage, vérifiez le
niveau du liquide de la boîte-pontautomatique. S'il se trouve en dessous de la plage "HOT" (Chaud) sur la jauge d'huile, ajoutez duliquide. Si vous ne pouvez pas ajouter du liquide, utilisez une plateforme roulante deremorquage.

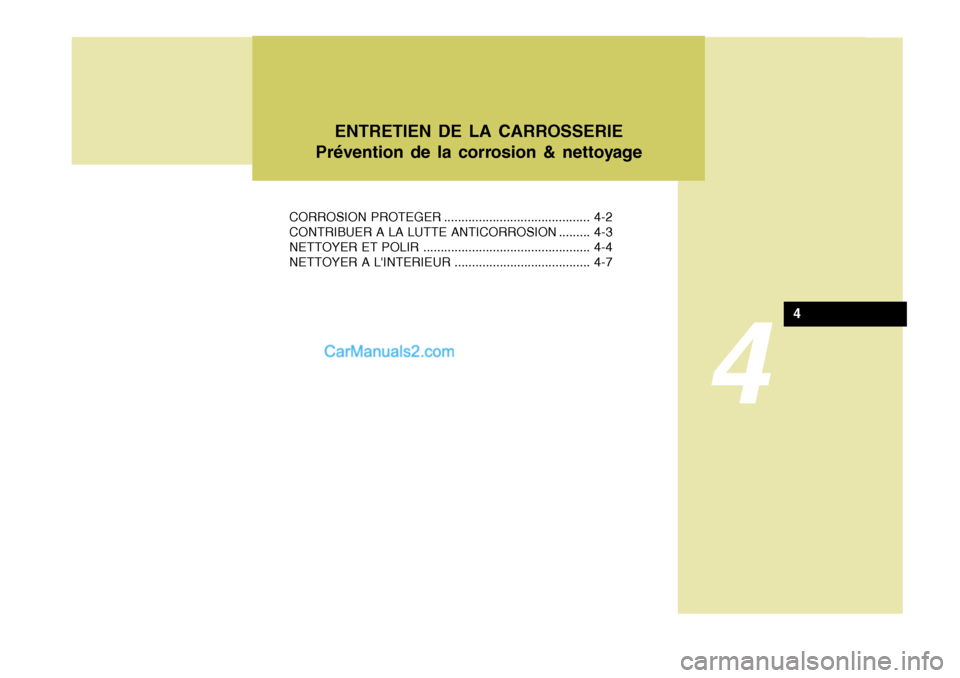

4
4
CORROSION PROTEGER .......................................... 4-2
CONTRIBUER A LA LUTTE ANTICORROSION ......... 4-3
NETTOYER ET POLIR ................................................ 4-4
NETTOYER A L'INTERIEUR ....................................... 4-7ENTRETIEN DE LA CARROSSERIE
Prévention de la corrosion & nettoyage
