2006 Hyundai Terracan Manuel du propriétaire (in French)

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
49

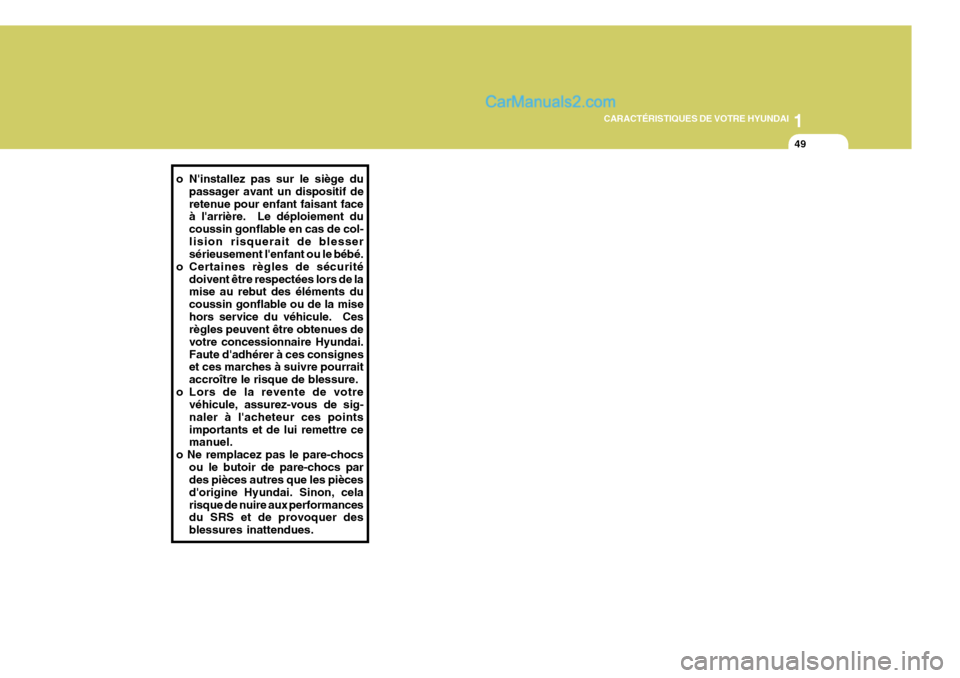

o N'installez pas sur le siège du
passager avant un dispositif de retenue pour enfant faisant face à l'arrière. Le déploiement du coussin gonflable en cas de col-lision risquerait de blesser sérieusement l'enfant ou le bébé.
o Certaines règles de sécurité doivent être respectées lors de lamise au rebut des éléments du coussin gonflable ou de la misehors service du véhicule. Ces règles peuvent être obtenues de votre concessionnaire Hyundai.Faute d'adhérer à ces consignes et ces marches à suivre pourrait accroître le risque de blessure.
o Lors de la revente de votre véhicule, assurez-vous de sig-naler à l'acheteur ces pointsimportants et de lui remettre ce manuel.
o Ne remplacez pas le pare-chocs ou le butoir de pare-chocs pardes pièces autres que les pièces d'origine Hyundai. Sinon, celarisque de nuire aux performances du SRS et de provoquer des blessures inattendues.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
50

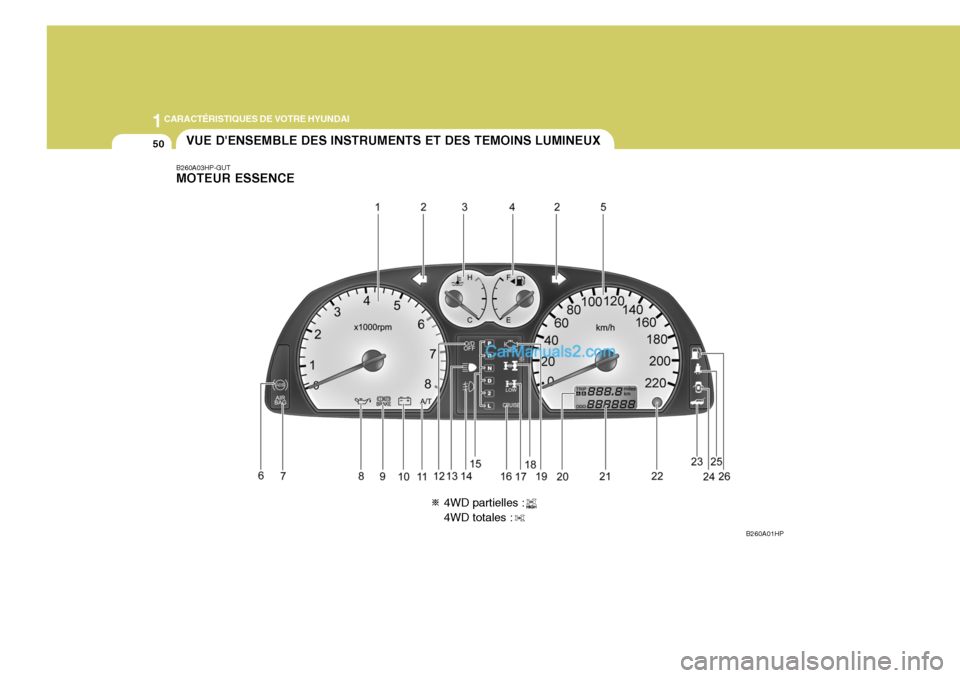

B260A03HP-GUT MOTEUR ESSENCE
VUE D'ENSEMBLE DES INSTRUMENTS ET DES TEMOINS LUMINEUX
B260A01HP
4WD partielles : 4WD totales :

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
51
1. Compte-tours
2. Témoin de changement de direction
3. Jauge de température d'eau
4. Jauge de carburant
5. Compteur de vitesse
6. Témoin de système antiblocage des roues (ABS) (Si installé)
7. Témoin de AIR BAG
8. Témoin de pression d'huile
9. Témoin de serrage du frein à main/témoin du circuit de frein
10. Témoin de décharge
11. Témoin d'avertissement de température d'huile A/T (Uniquement Transmission Automatique)
12. Voyant lumineux non activé d'overdrive
(Uniquement Transmission Automatique)
13. Témoin de feux de route
14. Témoin indicateur avant de brouillard 15. Témoin de position de transmission automatique
(Si installé)
16. Indicateur de croisière (Si installé)
17. Témoin 4WD LOW
18. Témoin 4WD HIGH (4WD partielles)/ Témoin du système á 4 roues motrices(4WD totales)
19. Témoin de lampe défectueuse (MIL)
20. Compteur journalier
21. Odomètre
22. Bouton de remise à zéro de le compteur journalier
23. Témoin d'avertissement de l'ouverture du hayon
24. Témoin d'ouverture des portières
25. Témoin de ceinture de sécurité
26. Témoin de niveau de carburant

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
52

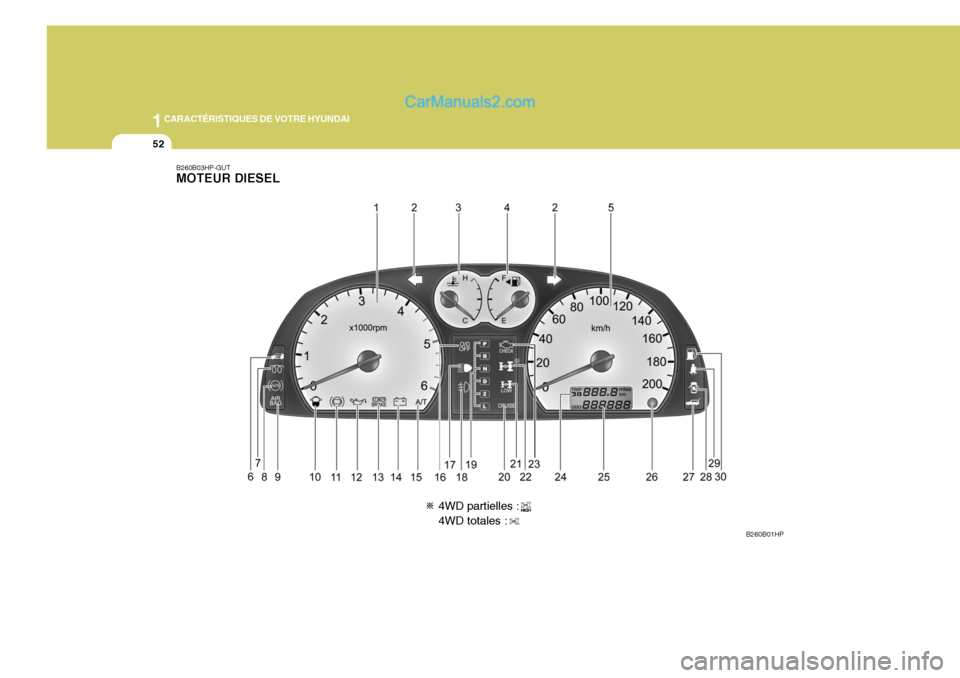

B260B03HP-GUT MOTEUR DIESEL
B260B01HP
4WD partielles : 4WD totales :

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
53

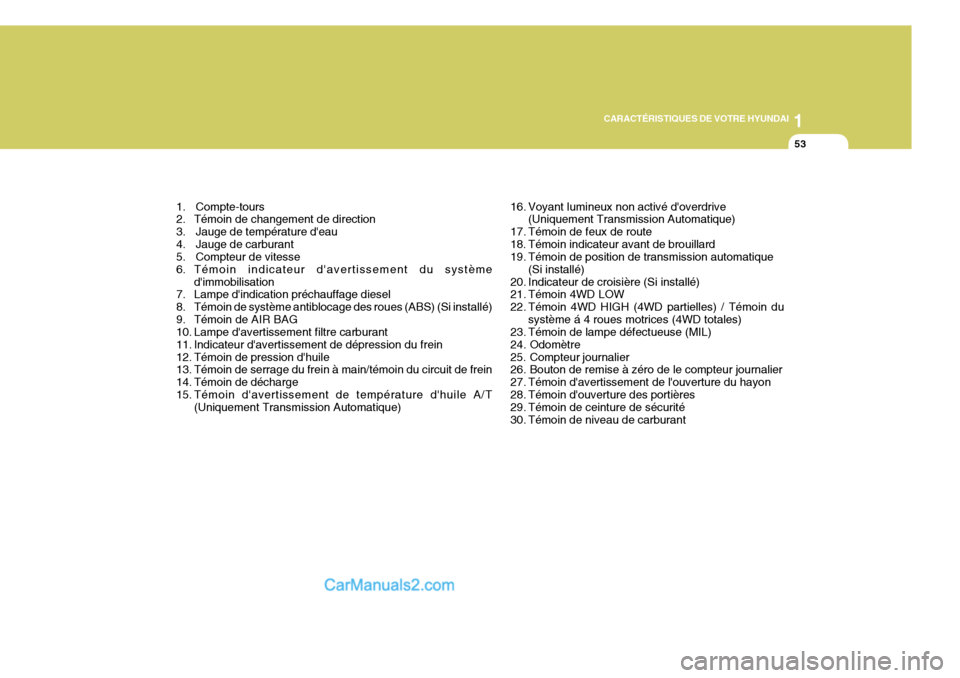

1. Compte-tours
2. Témoin de changement de direction
3. Jauge de température d'eau
4. Jauge de carburant
5. Compteur de vitesse
6. Témoin indicateur d'avertissement du système d'immobilisation
7. Lampe d'indication préchauffage diesel
8. Témoin de système antiblocage des roues (ABS) (Si installé)
9. Témoin de AIR BAG
10. Lampe d'avertissement filtre carburant
11. Indicateur d'avertissement de dépression du frein
12. Témoin de pression d'huile
13. Témoin de serrage du frein à main/témoin du circuit de frein
14. Témoin de décharge
15. Témoin d'avertissement de température d'huile A/T
(Uniquement Transmission Automatique) 16. Voyant lumineux non activé d'overdrive
(Uniquement Transmission Automatique)
17. Témoin de feux de route
18. Témoin indicateur avant de brouillard
19. Témoin de position de transmission automatique (Si installé)
20. Indicateur de croisière (Si installé)
21. Témoin 4WD LOW
22. Témoin 4WD HIGH (4WD partielles) / Témoin du système á 4 roues motrices (4WD totales)
23. Témoin de lampe défectueuse (MIL)
24. Odomètre
25. Compteur journalier
26. Bouton de remise à zéro de le compteur journalier
27. Témoin d'avertissement de l'ouverture du hayon
28. Témoin d'ouverture des portières
29. Témoin de ceinture de sécurité
30. Témoin de niveau de carburant

1CARACTÉRISTIQUES DE VOTRE HYUNDAI

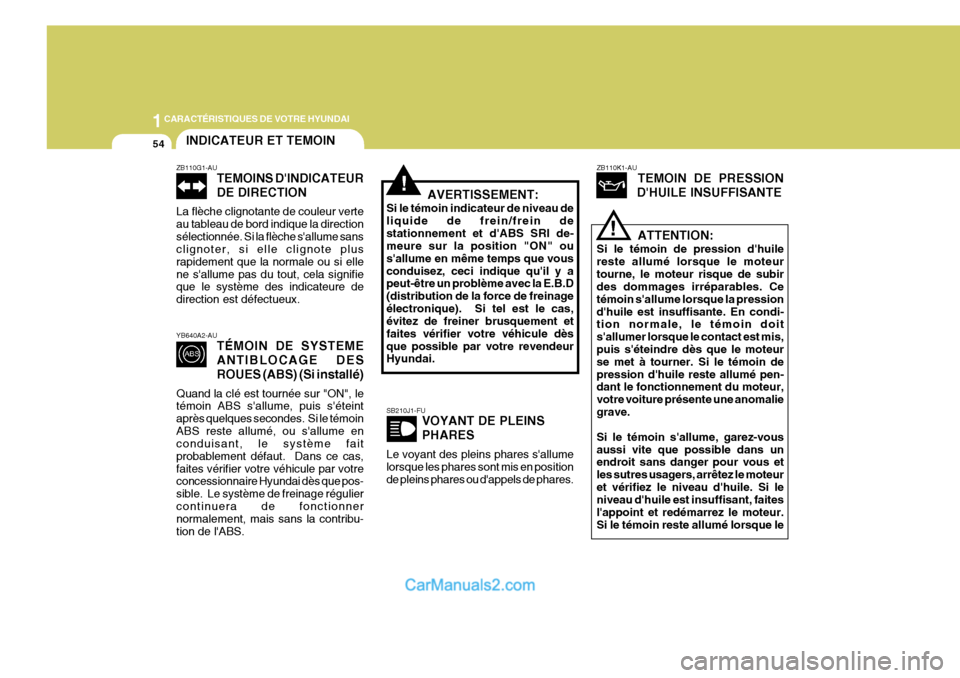

54INDICATEUR ET TEMOIN
!
!
ZB110G1-AU
TEMOINS D'INDICATEUR DE DIRECTION
La flèche clignotante de couleur verte au tableau de bord indique la directionsélectionnée. Si la flèche s'allume sans clignoter, si elle clignote plus rapidement que la normale ou si ellene s'allume pas du tout, cela signifie que le système des indicateure de direction est défectueux. YB640A2-AU TÉMOIN DE SYSTEME ANTIBLOCAGE DESROUES (ABS) (Si installé)
Quand la clé est tournée sur "ON", le témoin ABS s'allume, puis s'éteint après quelques secondes. Si le témoinABS reste allumé, ou s'allume en conduisant, le système fait probablement défaut. Dans ce cas,faites vérifier votre véhicule par votre concessionnaire Hyundai dès que pos- sible. Le système de freinage réguliercontinuera de fonctionner normalement, mais sans la contribu- tion de l'ABS. AVERTISSEMENT:
Si le témoin indicateur de niveau deliquide de frein/frein destationnement et d'ABS SRI de- meure sur la position "ON" ou s'allume en même temps que vousconduisez, ceci indique qu'il y a peut-être un problème avec la E.B.D (distribution de la force de freinageélectronique). Si tel est le cas, évitez de freiner brusquement et faites vérifier votre véhicule dèsque possible par votre revendeur Hyundai. ZB110K1-AU
TEMOIN DE PRESSION
D'HUILE INSUFFISANTE
ATTENTION:
Si le témoin de pression d'huile reste allumé lorsque le moteurtourne, le moteur risque de subir des dommages irréparables. Ce témoin s'allume lorsque la pressiond'huile est insuffisante. En condi- tion normale, le témoin doit s'allumer lorsque le contact est mis, puis s'éteindre dès que le moteur se met à tourner. Si le témoin depression d'huile reste allumé pen- dant le fonctionnement du moteur, votre voiture présente une anomaliegrave. Si le témoin s'allume, garez-vous aussi vite que possible dans un endroit sans danger pour vous et les sutres usagers, arrêtez le moteuret vérifiez le niveau d'huile. Si le niveau d'huile est insuffisant, faites l'appoint et redémarrez le moteur.Si le témoin reste allumé lorsque le
SB210J1-FU VOYANT DE PLEINS PHARES
Le voyant des pleins phares s'allume lorsque les phares sont mis en position de pleins phares ou d'appels de phares.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
55
!

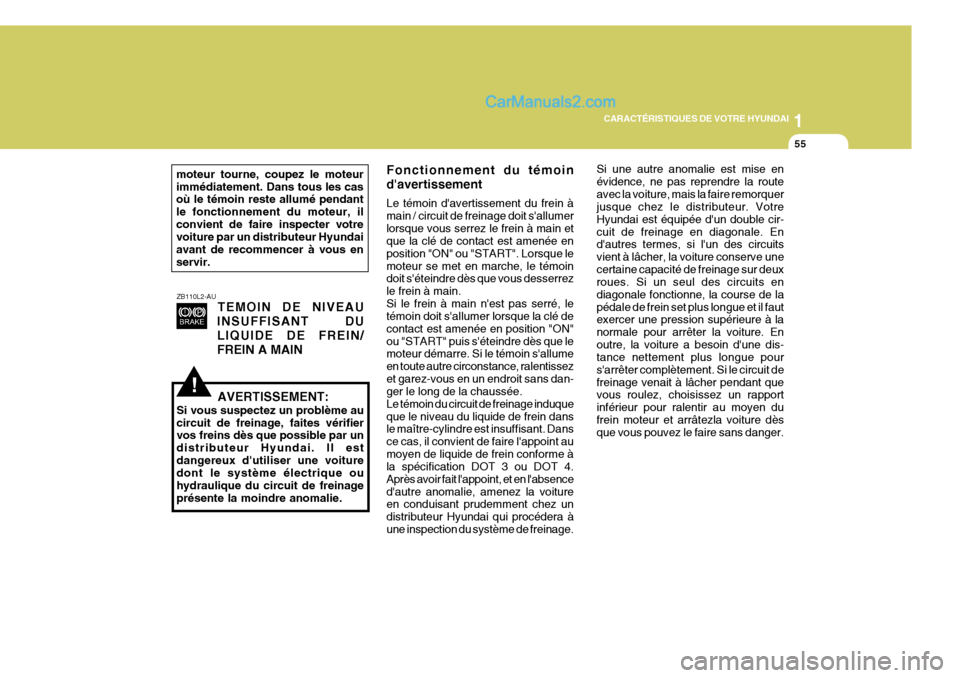

ZB110L2-AU
TEMOIN DE NIVEAU
INSUFFISANT DU LIQUIDE DE FREIN/ FREIN A MAIN
AVERTISSEMENT:
Si vous suspectez un problème au circuit de freinage, faites vérifier vos freins dès que possible par un distributeur Hyundai. Il estdangereux d'utiliser une voiture dont le système électrique ou hydraulique du circuit de freinageprésente la moindre anomalie. Fonctionnement du témoin d'avertissement Le témoin d'avertissement du frein à main / circuit de freinage doit s'allumerlorsque vous serrez le frein à main et que la clé de contact est amenée en position "ON" ou "START". Lorsque lemoteur se met en marche, le témoin doit s'éteindre dès que vous desserrez le frein à main.Si le frein à main n'est pas serré, le témoin doit s'allumer lorsque la clé de contact est amenée en position "ON"ou "START" puis s'éteindre dès que le moteur démarre. Si le témoin s'allume en toute autre circonstance, ralentissezet garez-vous en un endroit sans dan- ger le long de la chaussée. Le témoin du circuit de freinage induqueque le niveau du liquide de frein dans le maître-cylindre est insuffisant. Dans ce cas, il convient de faire l'appoint aumoyen de liquide de frein conforme à la spécification DOT 3 ou DOT 4. Après avoir fait l'appoint, et en l'absenced'autre anomalie, amenez la voiture en conduisant prudemment chez un distributeur Hyundai qui procédera àune inspection du système de freinage.
moteur tourne, coupez le moteurimmédiatement. Dans tous les cas où le témoin reste allumé pendant le fonctionnement du moteur, ilconvient de faire inspecter votre voiture par un distributeur Hyundai avant de recommencer à vous enservir.
Si une autre anomalie est mise en évidence, ne pas reprendre la routeavec la voiture, mais la faire remorquer jusque chez le distributeur. Votre Hyundai est équipée d'un double cir-cuit de freinage en diagonale. En d'autres termes, si l'un des circuits vient à lâcher, la voiture conserve unecertaine capacité de freinage sur deux roues. Si un seul des circuits en diagonale fonctionne, la course de lapédale de frein set plus longue et il faut exercer une pression supérieure à la normale pour arrêter la voiture. Enoutre, la voiture a besoin d'une dis- tance nettement plus longue pour s'arrêter complètement. Si le circuit defreinage venait à lâcher pendant que vous roulez, choisissez un rapport inférieur pour ralentir au moyen dufrein moteur et arrâtezla voiture dès que vous pouvez le faire sans danger.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
56
!
ATTENTION:

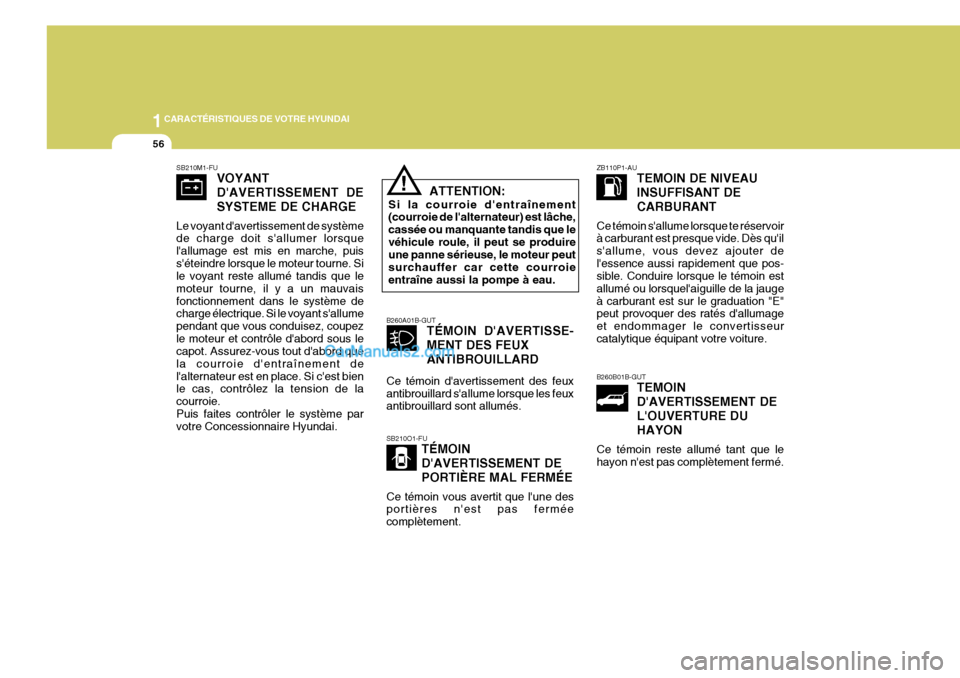

Si la courroie d'entraînement (courroie de l'alternateur) est lâche, cassée ou manquante tandis que levéhicule roule, il peut se produire une panne sérieuse, le moteur peut surchauffer car cette courroieentraîne aussi la pompe à eau. ZB110P1-AU
TEMOIN DE NIVEAU INSUFFISANT DECARBURANT
Ce témoin s'allume lorsque te réservoir à carburant est presque vide. Dès qu'il s'allume, vous devez ajouter del'essence aussi rapidement que pos- sible. Conduire lorsque le témoin est allumé ou lorsquel'aiguille de la jaugeà carburant est sur le graduation "E" peut provoquer des ratés d'allumage et endommager le convertisseurcatalytique équipant votre voiture. B260B01B-GUT TEMOIN D'AVERTISSEMENT DEL'OUVERTURE DUHAYON
Ce témoin reste allumé tant que le hayon n'est pas complètement fermé.
SB210M1-FU
VOYANT D'AVERTISSEMENT DESYSTEME DE CHARGE
Le voyant d'avertissement de système de charge doit s'allumer lorsque l'allumage est mis en marche, puiss'éteindre lorsque le moteur tourne. Si le voyant reste allumé tandis que le moteur tourne, il y a un mauvaisfonctionnement dans le système de charge électrique. Si le voyant s'allume pendant que vous conduisez, coupezle moteur et contrôle d'abord sous le capot. Assurez-vous tout d'abord que la courroie d'entraînement del'alternateur est en place. Si c'est bien le cas, contrôlez la tension de la courroie.Puis faites contrôler le système par votre Concessionnaire Hyundai.
B260A01B-GUT TÉMOIN D'AVERTISSE- MENT DES FEUXANTIBROUILLARD
Ce témoin d'avertissement des feux antibrouillard s'allume lorsque les feux antibrouillard sont allumés. SB210O1-FU TÉMOIN D'AVERTISSEMENT DEPORTIÈRE MAL FERMÉE
Ce témoin vous avertit que l'une des portières n'est pas fermée complètement.
