2006 Hyundai Terracan Manuel du propriétaire (in French)

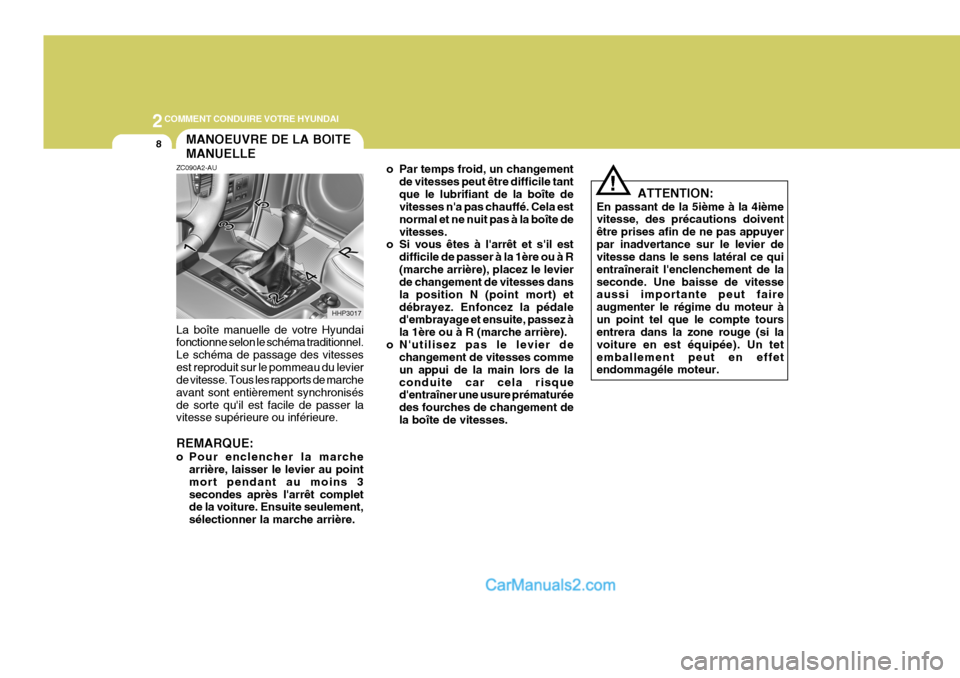

2COMMENT CONDUIRE VOTRE HYUNDAI
8MANOEUVRE DE LA BOITE MANUELLE
HHP3017o Par temps froid, un changement
de vitesses peut être difficile tant que le lubrifiant de la boîte de vitesses n'a pas chauffé. Cela est normal et ne nuit pas à la boîte devitesses.
o Si vous êtes à l'arrêt et s'il est
difficile de passer à la 1ère ou à R(marche arrière), placez le levier de changement de vitesses dans la position N (point mort) etdébrayez. Enfoncez la pédale d'embrayage et ensuite, passez à la 1ère ou à R (marche arrière).
o N'utilisez pas le levier de changement de vitesses commeun appui de la main lors de laconduite car cela risque d'entraîner une usure prématurée des fourches de changement dela boîte de vitesses. ATTENTION:
En passant de la 5ième à la 4ième vitesse, des précautions doivent être prises afin de ne pas appuyerpar inadvertance sur le levier de vitesse dans le sens latéral ce qui entraînerait l'enclenchement de laseconde. Une baisse de vitesse aussi importante peut faire augmenter le régime du moteur àun point tel que le compte tours entrera dans la zone rouge (si la voiture en est équipée). Un tetemballement peut en effet endommagéle moteur.
ZC090A2-AU La boîte manuelle de votre Hyundai fonctionne selon le schéma traditionnel. Le schéma de passage des vitessesest reproduit sur le pommeau du levier de vitesse. Tous les rapports de marche avant sont entièrement synchronisésde sorte qu'il est facile de passer la vitesse supérieure ou inférieure. REMARQUE:
o Pour enclencher la marche
arrière, laisser le levier au point mort pendant au moins 3secondes après l'arrêt complet de la voiture. Ensuite seulement, sélectionner la marche arrière.
!

2
COMMENT CONDUIRE VOTRE HYUNDAI
9

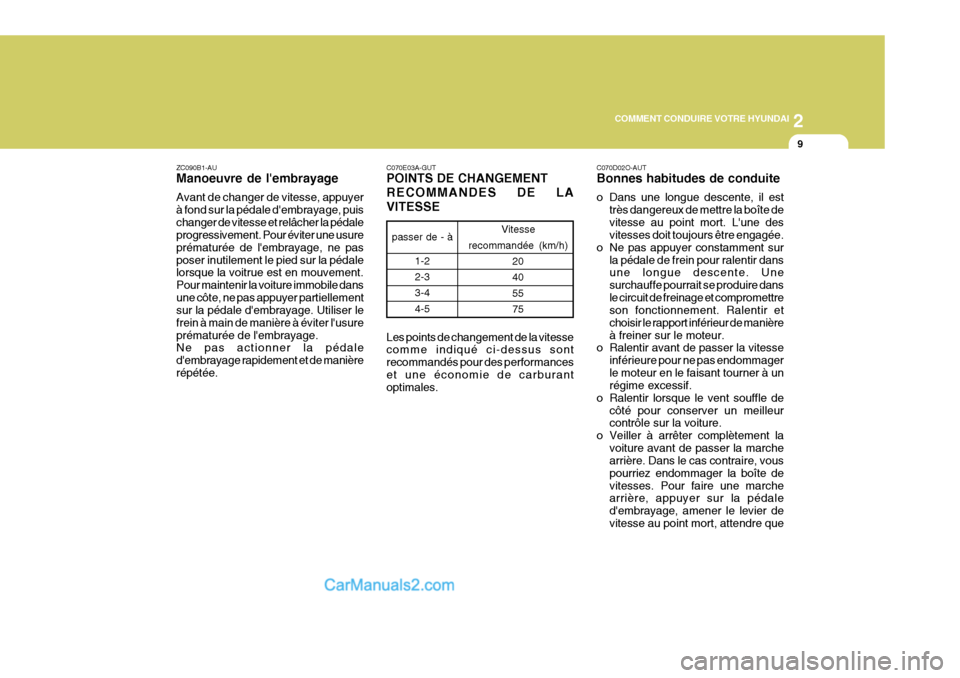

ZC090B1-AU Manoeuvre de l'embrayage Avant de changer de vitesse, appuyer à fond sur la pédale d'embrayage, puischanger de vitesse et relâcher la pédale progressivement. Pour éviter une usure prématurée de l'embrayage, ne pasposer inutilement le pied sur la pédale lorsque la voitrue est en mouvement. Pour maintenir la voiture immobile dansune côte, ne pas appuyer partiellement sur la pédale d'embrayage. Utiliser le frein à main de manière à éviter l'usureprématurée de l'embrayage. Ne pas actionner la pédale d'embrayage rapidement et de manièrerépétée. C070E03A-GUT POINTS DE CHANGEMENT RECOMMANDES DE LAVITESSE Les points de changement de la vitesse comme indiqué ci-dessus sont recommandés pour des performanceset une économie de carburant optimales.
passer de - à
1-2 2-3 3-44-5 Vitesse
recommandée (km/h)
20 40 5575
C070D02O-AUT Bonnes habitudes de conduite
o Dans une longue descente, il esttrès dangereux de mettre la boîte de vitesse au point mort. L'une des vitesses doit toujours être engagée.
o Ne pas appuyer constamment sur la pédale de frein pour ralentir dansune longue descente. Une surchauffe pourrait se produire dansle circuit de freinage et compromettre son fonctionnement. Ralentir et choisir le rapport inférieur de manièreà freiner sur le moteur.
o Ralentir avant de passer la vitesse
inférieure pour ne pas endommagerle moteur en le faisant tourner à un régime excessif.
o Ralentir lorsque le vent souffle de côté pour conserver un meilleurcontrôle sur la voiture.
o Veiller à arrêter complètement la voiture avant de passer la marchearrière. Dans le cas contraire, vous pourriez endommager la boîte devitesses. Pour faire une marche arrière, appuyer sur la pédale d'embrayage, amener le levier devitesse au point mort, attendre que

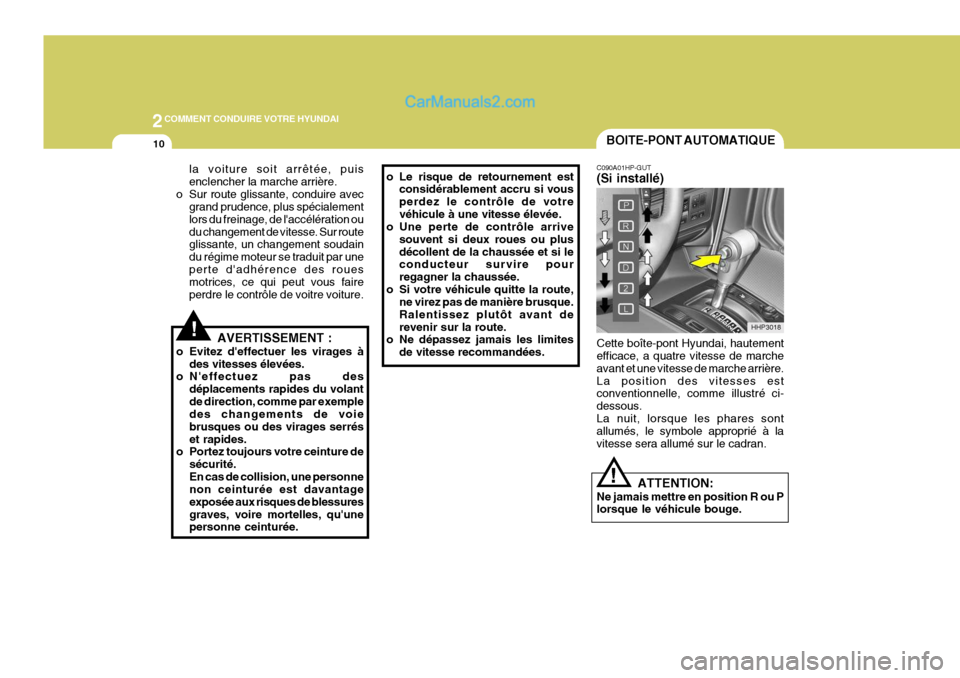

2COMMENT CONDUIRE VOTRE HYUNDAI
10
!
ATTENTION:
Ne jamais mettre en position R ou P lorsque le véhicule bouge.
BOITE-PONT AUTOMATIQUE
HHP3018
C090A01HP-GUT (Si installé) Cette boîte-pont Hyundai, hautement efficace, a quatre vitesse de marche avant et une vitesse de marche arrière.La position des vitesses est conventionnelle, comme illustré ci- dessous.La nuit, lorsque les phares sont allumés, le symbole approprié à la vitesse sera allumé sur le cadran.
!
la voiture soit arrêtée, puis enclencher la marche arrière.
o Sur route glissante, conduire avec grand prudence, plus spécialementlors du freinage, de l'accélération oudu changement de vitesse. Sur route glissante, un changement soudain du régime moteur se traduit par uneperte d'adhérence des roues motrices, ce qui peut vous faire perdre le contrôle de voitre voiture.
AVERTISSEMENT :
o Evitez d'effectuer les virages à des vitesses élevées.
o N'effectuez pas des
déplacements rapides du volantde direction, comme par exemple des changements de voie brusques ou des virages serréset rapides.
o Portez toujours votre ceinture de
sécurité.En cas de collision, une personne non ceinturée est davantage exposée aux risques de blessuresgraves, voire mortelles, qu'une personne ceinturée. o Le risque de retournement est
considérablement accru si vous perdez le contrôle de votrevéhicule à une vitesse élevée.
o Une perte de contrôle arrive
souvent si deux roues ou plusdécollent de la chaussée et si le conducteur survire pour regagner la chaussée.
o Si votre véhicule quitte la route, ne virez pas de manière brusque.Ralentissez plutôt avant derevenir sur la route.
o Ne dépassez jamais les limites
de vitesse recommandées.

2
COMMENT CONDUIRE VOTRE HYUNDAI
11

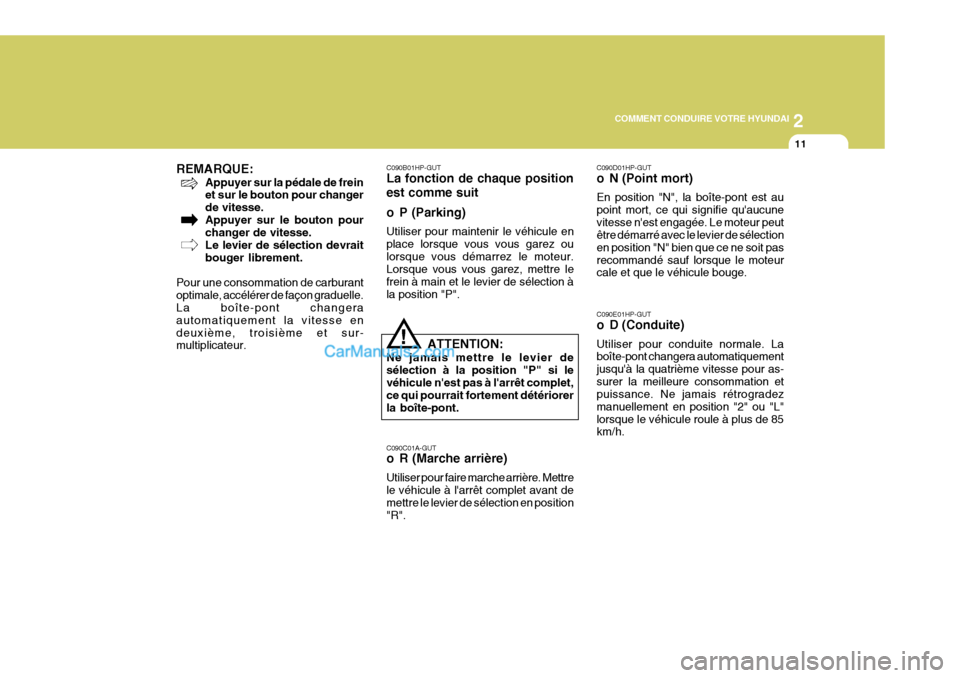

REMARQUE: Appuyer sur la pédale de frein et sur le bouton pour changer de vitesse.Appuyer sur le bouton pour changer de vitesse. Le levier de sélection devraitbouger librement.
Pour une consommation de carburantoptimale, accélérer de façon graduelle. La boîte-pont changera automatiquement la vitesse endeuxième, troisième et sur- multiplicateur. C090B01HP-GUT La fonction de chaque position est comme suit
o P (Parking) Utiliser pour maintenir le véhicule en place lorsque vous vous garez oulorsque vous démarrez le moteur. Lorsque vous vous garez, mettre le frein à main et le levier de sélection àla position "P".
ATTENTION:
Ne jamais mettre le levier desélection à la position "P" si le véhicule n'est pas à l'arrêt complet, ce qui pourrait fortement détériorerla boîte-pont.
!
C090C01A-GUT
o R (Marche arrière) Utiliser pour faire marche arrière. Mettre le véhicule à l'arrêt complet avant de mettre le levier de sélection en position"R". C090D01HP-GUT
o N (Point mort) En position "N", la boîte-pont est au point mort, ce qui signifie qu'aucunevitesse n'est engagée. Le moteur peut être démarré avec le levier de sélection en position "N" bien que ce ne soit pasrecommandé sauf lorsque le moteur cale et que le véhicule bouge. C090E01HP-GUT
o D (Conduite) Utiliser pour conduite normale. La boîte-pont changera automatiquement jusqu'à la quatrième vitesse pour as-surer la meilleure consommation et puissance. Ne jamais rétrogradez manuellement en position "2" ou "L"lorsque le véhicule roule à plus de 85 km/h.

2COMMENT CONDUIRE VOTRE HYUNDAI
12

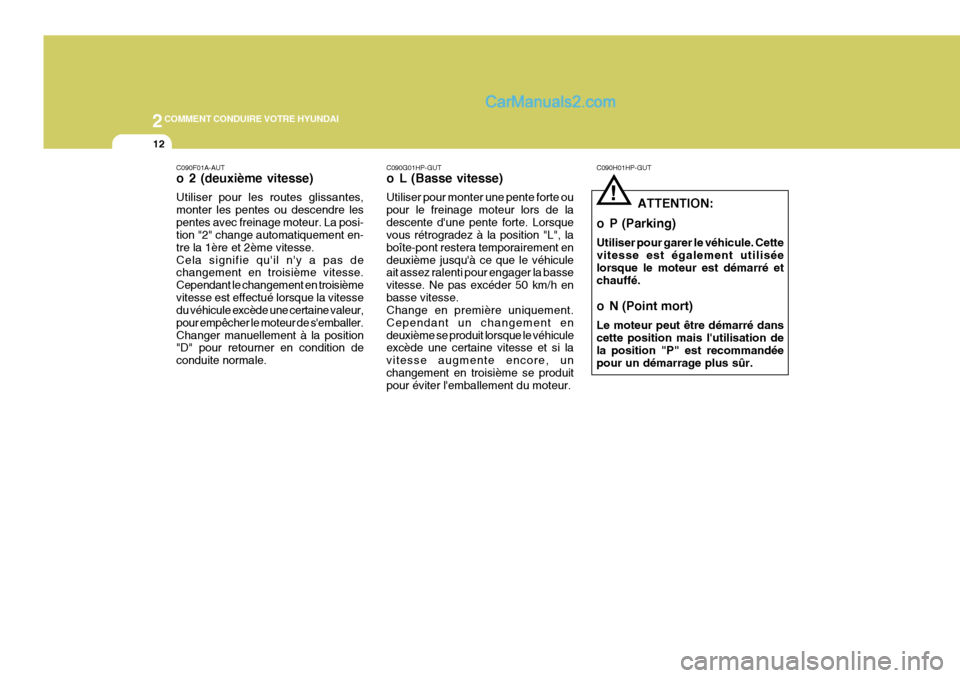

C090F01A-AUT
o 2 (deuxième vitesse) Utiliser pour les routes glissantes, monter les pentes ou descendre lespentes avec freinage moteur. La posi- tion "2" change automatiquement en- tre la 1ère et 2ème vitesse.Cela signifie qu'il n'y a pas de changement en troisième vitesse. Cependant le changement en troisièmevitesse est effectué lorsque la vitesse du véhicule excède une certaine valeur, pour empêcher le moteur de s'emballer.Changer manuellement à la position "D" pour retourner en condition de conduite normale. C090G01HP-GUT
o L (Basse vitesse) Utiliser pour monter une pente forte ou pour le freinage moteur lors de ladescente d'une pente forte. Lorsque vous rétrogradez à la position "L", la boîte-pont restera temporairement endeuxième jusqu'à ce que le véhicule ait assez ralenti pour engager la basse vitesse. Ne pas excéder 50 km/h enbasse vitesse. Change en première uniquement. Cependant un changement endeuxième se produit lorsque le véhicule excède une certaine vitesse et si la vitesse augmente encore, unchangement en troisième se produit pour éviter l'emballement du moteur. C090H01HP-GUT
ATTENTION:
o P (Parking) Utiliser pour garer le véhicule. Cette vitesse est également utilisée lorsque le moteur est démarré etchauffé.
o N (Point mort) Le moteur peut être démarré dans cette position mais l'utilisation de la position "P" est recommandéepour un démarrage plus sûr.
!

2
COMMENT CONDUIRE VOTRE HYUNDAI
13
!

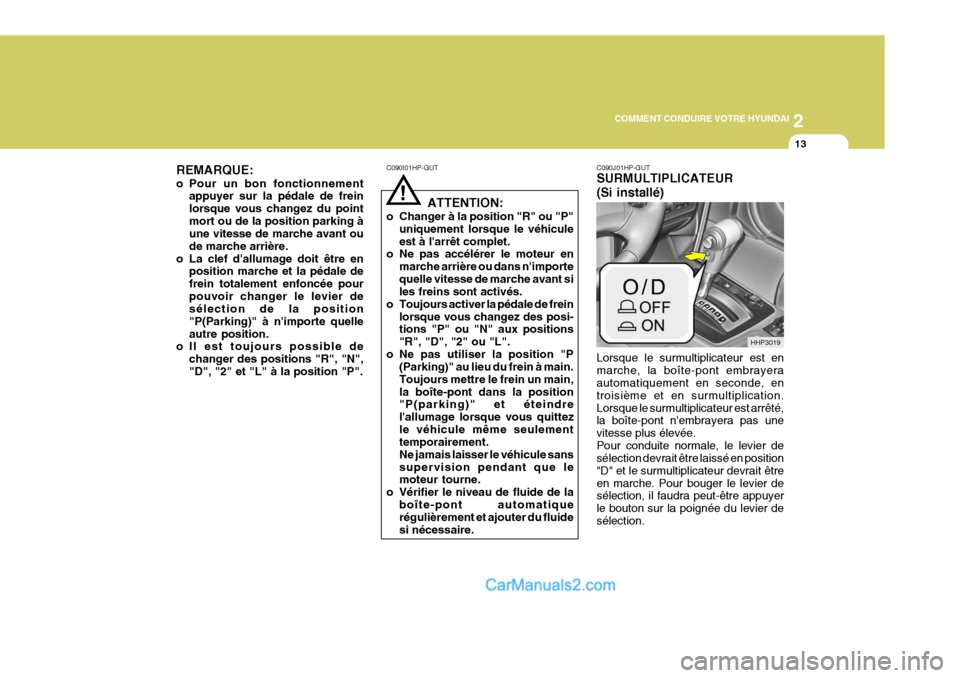

REMARQUE:
o Pour un bon fonctionnement
appuyer sur la pédale de frein lorsque vous changez du pointmort ou de la position parking à une vitesse de marche avant ou de marche arrière.
o La clef d'allumage doit être en position marche et la pédale defrein totalement enfoncée pourpouvoir changer le levier de sélection de la position "P(Parking)" à n'importe quelleautre position.
o Il est toujours possible de
changer des positions "R", "N","D", "2" et "L" à la position "P". C090J01HP-GUT SURMULTIPLICATEUR (Si installé) Lorsque le surmultiplicateur est en marche, la boîte-pont embrayera automatiquement en seconde, en troisième et en surmultiplication.Lorsque le surmultiplicateur est arrêté, la boîte-pont n'embrayera pas une vitesse plus élevée.Pour conduite normale, le levier de sélection devrait être laissé en position "D" et le surmultiplicateur devrait êtreen marche. Pour bouger le levier de sélection, il faudra peut-être appuyer le bouton sur la poignée du levier desélection.
C090I01HP-GUT
ATTENTION:
o Changer à la position "R" ou "P" uniquement lorsque le véhiculeest à l'arrêt complet.
o Ne pas accélérer le moteur en
marche arrière ou dans n'importequelle vitesse de marche avant si les freins sont activés.
o Toujours activer la pédale de frein lorsque vous changez des posi-tions "P" ou "N" aux positions "R", "D", "2" ou "L".
o Ne pas utiliser la position "P (Parking)" au lieu du frein à main.Toujours mettre le frein un main,la boîte-pont dans la position "P(parking)" et éteindre l'allumage lorsque vous quittezle véhicule même seulement temporairement. Ne jamais laisser le véhicule sanssupervision pendant que le moteur tourne.
o Vérifier le niveau de fluide de la boîte-pont automatiquerégulièrement et ajouter du fluide si nécessaire.
HHP3019

2COMMENT CONDUIRE VOTRE HYUNDAI
14
!AVERTISSEMENT :
o Evitez d'effectuer les virages à des vitesses élevées.
o N'effectuez pas des
déplacements rapides du volant de direction, comme par exemple des changements de voie brusques ou des virages serréset rapides.
o Portez toujours votre ceinture de
sécurité.En cas de collision, une personne non ceinturée est davantage exposée aux risques de blessuresgraves, voire mortelles, qu'une personne ceinturée.

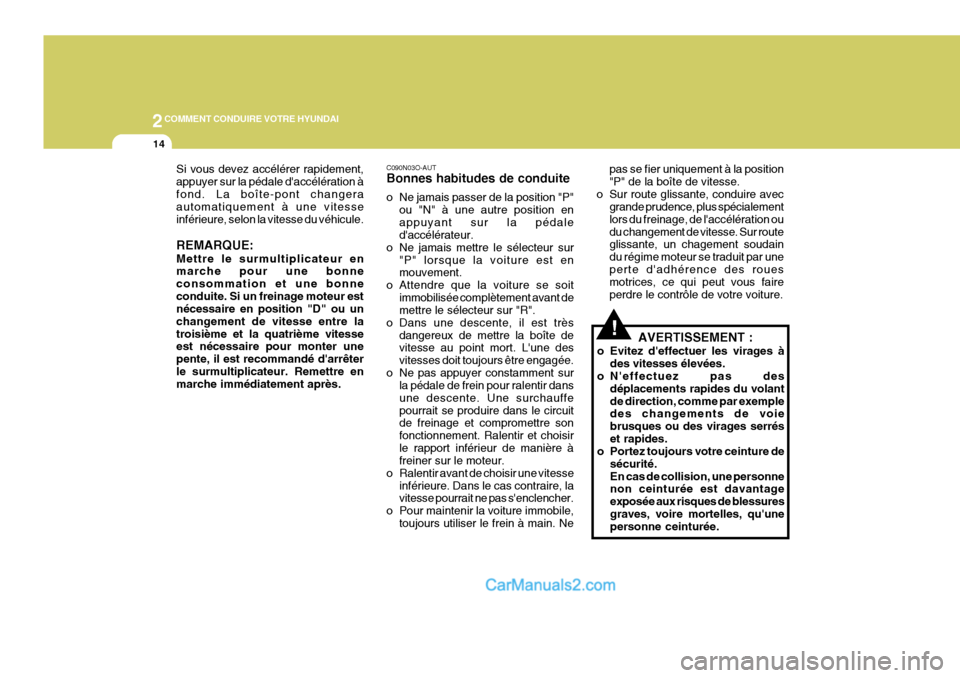

Si vous devez accélérer rapidement, appuyer sur la pédale d'accélération àfond. La boîte-pont changera automatiquement à une vitesse inférieure, selon la vitesse du véhicule. REMARQUE: Mettre le surmultiplicateur en marche pour une bonne consommation et une bonneconduite. Si un freinage moteur est nécessaire en position "D" ou un changement de vitesse entre latroisième et la quatrième vitesse est nécessaire pour monter une pente, il est recommandé d'arrêterle surmultiplicateur. Remettre en marche immédiatement après.
C090N03O-AUT Bonnes habitudes de conduite
o Ne jamais passer de la position "P"
ou "N" à une autre position en appuyant sur la pédale d'accélérateur.
o Ne jamais mettre le sélecteur sur "P" lorsque la voiture est enmouvement.
o Attendre que la voiture se soit immobilisée complètement avant demettre le sélecteur sur "R".
o Dans une descente, il est très dangereux de mettre la boîte devitesse au point mort. L'une des vitesses doit toujours être engagée.
o Ne pas appuyer constamment sur la pédale de frein pour ralentir dansune descente. Une surchauffepourrait se produire dans le circuit de freinage et compromettre son fonctionnement. Ralentir et choisirle rapport inférieur de manière à freiner sur le moteur.
o Ralentir avant de choisir une vitesse inférieure. Dans le cas contraire, lavitesse pourrait ne pas s'enclencher.
o Pour maintenir la voiture immobile, toujours utiliser le frein à main. Ne pas se fier uniquement à la position "P" de la boîte de vitesse.
o Sur route glissante, conduire avec grande prudence, plus spécialementlors du freinage, de l'accélération oudu changement de vitesse. Sur route glissante, un chagement soudain du régime moteur se traduit par uneperte d'adhérence des roues motrices, ce qui peut vous faire perdre le contrôle de votre voiture.

2
COMMENT CONDUIRE VOTRE HYUNDAI
15QUATRE ROUES MOTRICES (4WD)
o Le risque de retournement est
considérablement accru si vous perdez le contrôle de votre véhicule à une vitesse élevée.
o Une perte de contrôle arrive souvent si deux roues ou plusdécollent de la chaussée et si le conducteur survire pourregagner la chaussée.
o Si votre véhicule quitte la route,
ne virez pas de manière brusque.Ralentissez plutôt avant de revenir sur la route.
o Ne dépassez jamais les limites
de vitesse recommandées.
o Vous risquez d'endommager
gravement l'embrayage et le différentiel si vous appuyez de manière excessive sur la pédale d'accélérateur en cas deglissement du pneumatique, par exemple quand le véhicule s'extirpe d'une zone boueuse ourecouverte de neige fraîche etc. A ce moment, ayez recours au remorquage. D090A01P-GUT Vous pouvez transmettre la puissance du moteur à toutes les roues avant et arrière pour une puissance maximale. Les 4WD sont utiles en cas de conduitesur des routes neigeuses, boueuses, givrées, en montagne ou sur des zones sablonneuses nécessitant une bonnetraction ou lorsque vos roues perdent de leur traction en utilisant deux roues motrices.
C350A01HP-GUT Fonctionnement partiel des 4WD 1. Position du bouton Permet de régler différentes positions. 2H(Roues arrière motrices) En cas de conduite sur des routes normales et sur autoroute. 4H(4 roues motrices, plage supérieure) En cas de conduite hors-route, sur des routes humides ou recouvertes de neige à une vitesse normale. Le témoin 4WD ( ) sera activé pourvous rappeler que vous êtes dans le mode 4H.
HHP2113
