2006 Hyundai Terracan Manuel du propriétaire (in French)

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
9

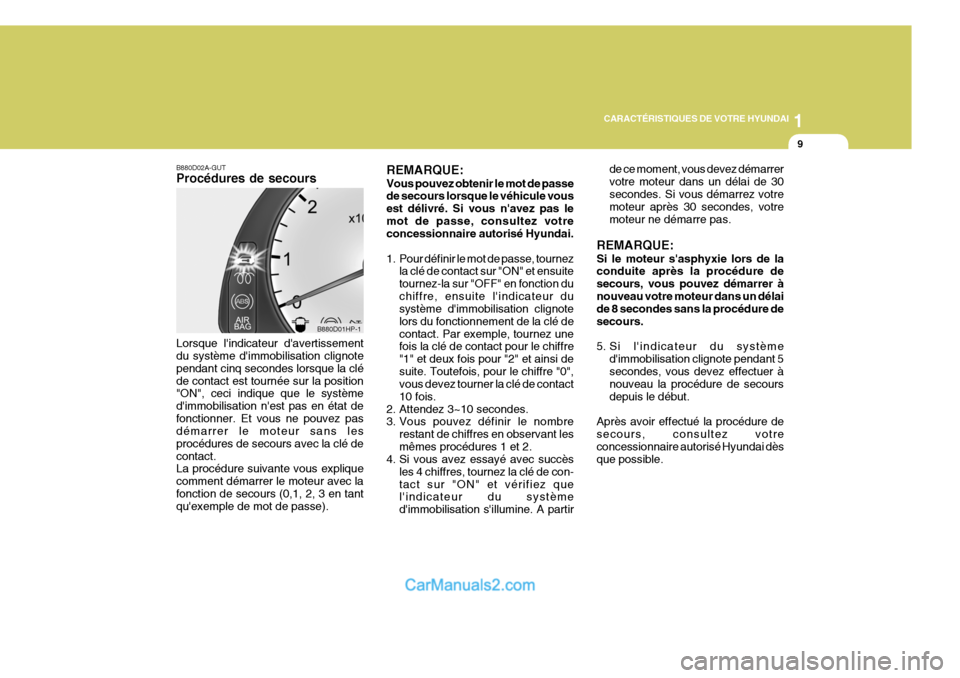

B880D02A-GUT Procédures de secours Lorsque l'indicateur d'avertissement du système d'immobilisation clignote pendant cinq secondes lorsque la cléde contact est tournée sur la position "ON", ceci indique que le système d'immobilisation n'est pas en état defonctionner. Et vous ne pouvez pas démarrer le moteur sans les procédures de secours avec la clé decontact. La procédure suivante vous explique comment démarrer le moteur avec lafonction de secours (0,1, 2, 3 en tant qu'exemple de mot de passe).
B880D01HP-1 REMARQUE: Vous pouvez obtenir le mot de passe de secours lorsque le véhicule vous est délivré. Si vous n'avez pas lemot de passe, consultez votre concessionnaire autorisé Hyundai.
1. Pour définir le mot de passe, tournez
la clé de contact sur "ON" et ensuite tournez-la sur "OFF" en fonction duchiffre, ensuite l'indicateur du système d'immobilisation clignote lors du fonctionnement de la clé decontact. Par exemple, tournez une fois la clé de contact pour le chiffre "1" et deux fois pour "2" et ainsi desuite. Toutefois, pour le chiffre "0", vous devez tourner la clé de contact 10 fois.
2. Attendez 3~10 secondes.
3. Vous pouvez définir le nombre
restant de chiffres en observant les mêmes procédures 1 et 2.
4. Si vous avez essayé avec succès
les 4 chiffres, tournez la clé de con-tact sur "ON" et vérifiez que l'indicateur du système d'immobilisation s'illumine. A partir de ce moment, vous devez démarrervotre moteur dans un délai de 30secondes. Si vous démarrez votre moteur après 30 secondes, votre moteur ne démarre pas.
REMARQUE: Si le moteur s'asphyxie lors de la conduite après la procédure de secours, vous pouvez démarrer ànouveau votre moteur dans un délai de 8 secondes sans la procédure de secours.
5. Si l'indicateur du système d'immobilisation clignote pendant 5 secondes, vous devez effectuer à nouveau la procédure de secours depuis le début.
Après avoir effectué la procédure desecours, consultez votreconcessionnaire autorisé Hyundai dès que possible.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
10
!

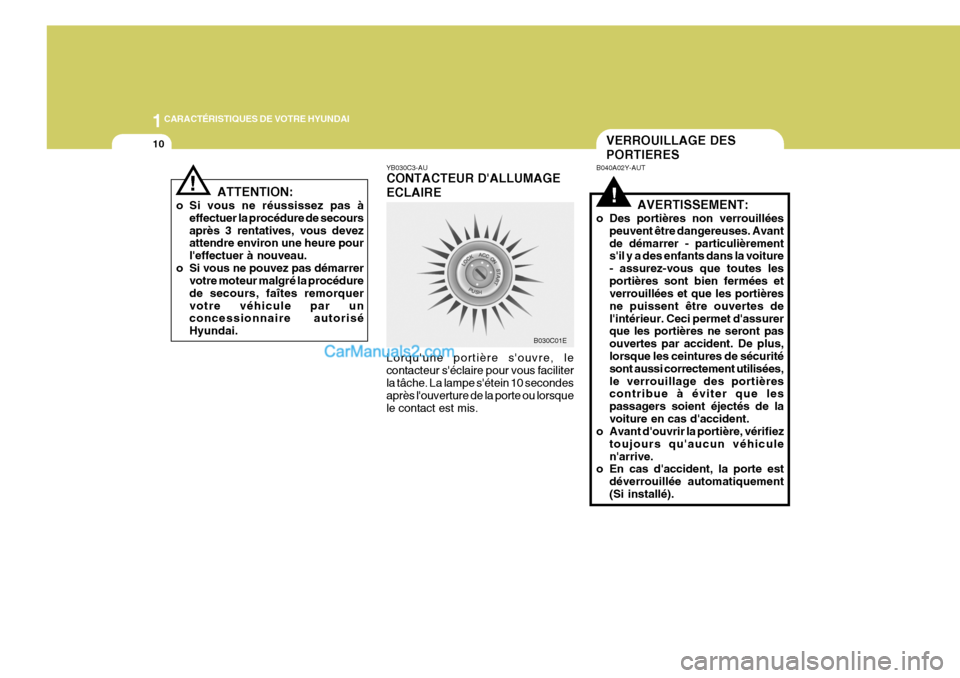

ATTENTION:
o Si vous ne réussissez pas à effectuer la procédure de secours après 3 rentatives, vous devez attendre environ une heure pour l'effectuer à nouveau.
o Si vous ne pouvez pas démarrer votre moteur malgré la procédurede secours, faîtes remorquervotre véhicule par un concessionnaire autorisé Hyundai. YB030C3-AU CONTACTEUR D'ALLUMAGE ECLAIRE Lorqu'une portière s'ouvre, le contacteur s'éclaire pour vous faciliter la tâche. La lampe s'étein 10 secondes après l'ouverture de la porte ou lorsquele contact est mis.
B030C01E
!
VERROUILLAGE DES PORTIERES
B040A02Y-AUT
AVERTISSEMENT:
o Des portières non verrouillées peuvent être dangereuses. Avant de démarrer - particulièrement s'il y a des enfants dans la voiture - assurez-vous que toutes lesportières sont bien fermées et verrouillées et que les portières ne puissent être ouvertes del'intérieur. Ceci permet d'assurer que les portières ne seront pas ouvertes par accident. De plus, lorsque les ceintures de sécurité sont aussi correctement utilisées,le verrouillage des portières contribue à éviter que les passagers soient éjectés de lavoiture en cas d'accident.
o Avant d'ouvrir la portière, vérifiez
toujours qu'aucun véhiculen'arrive.
o En cas d'accident, la porte est
déverrouillée automatiquement(Si installé).

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
11

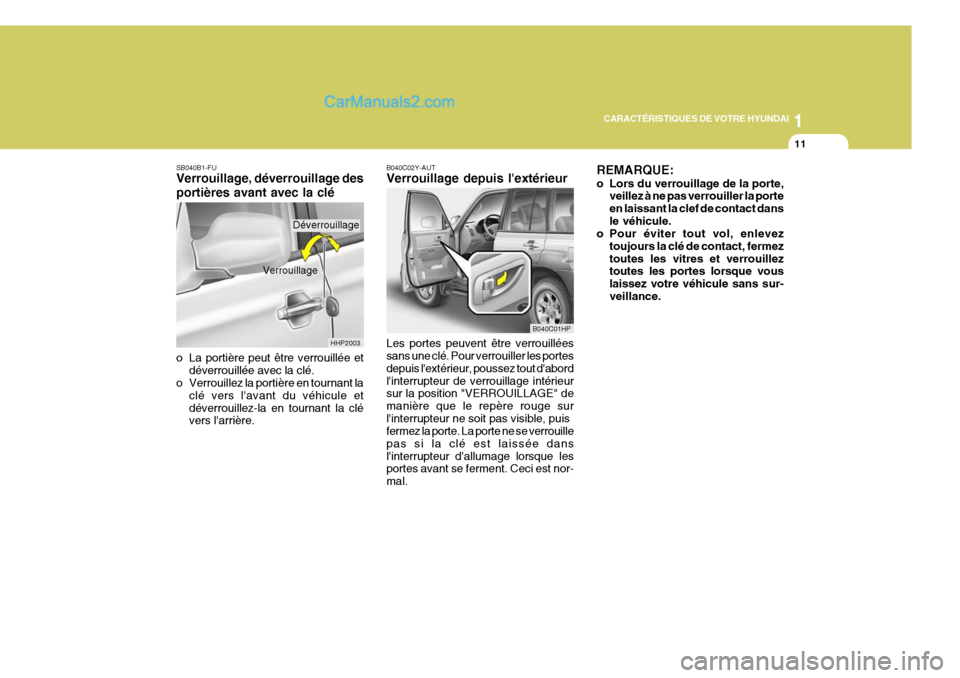

SB040B1-FU Verrouillage, déverrouillage des portières avant avec la clé
o La portière peut être verrouillée et
déverrouillée avec la clé.
o Verrouillez la portière en tournant la
clé vers l'avant du véhicule et déverrouillez-la en tournant la clé vers l'arrière.
HHP2003
Déverrouillage
Verrouillage B040C02Y-AUT Verrouillage depuis l'extérieur Les portes peuvent être verrouillées sans une clé. Pour verrouiller les portes depuis l'extérieur, poussez tout d'abordl'interrupteur de verrouillage intérieur sur la position "VERROUILLAGE" de manière que le repère rouge surl'interrupteur ne soit pas visible, puis fermez la porte. La porte ne se verrouille pas si la clé est laissée dansl'interrupteur d'allumage lorsque les portes avant se ferment. Ceci est nor- mal. REMARQUE:
o Lors du verrouillage de la porte,
veillez à ne pas verrouiller la porte en laissant la clef de contact dansle véhicule.
o Pour éviter tout vol, enlevez
toujours la clé de contact, fermeztoutes les vitres et verrouillez toutes les portes lorsque vous laissez votre véhicule sans sur-veillance.
B040C01HP

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
12

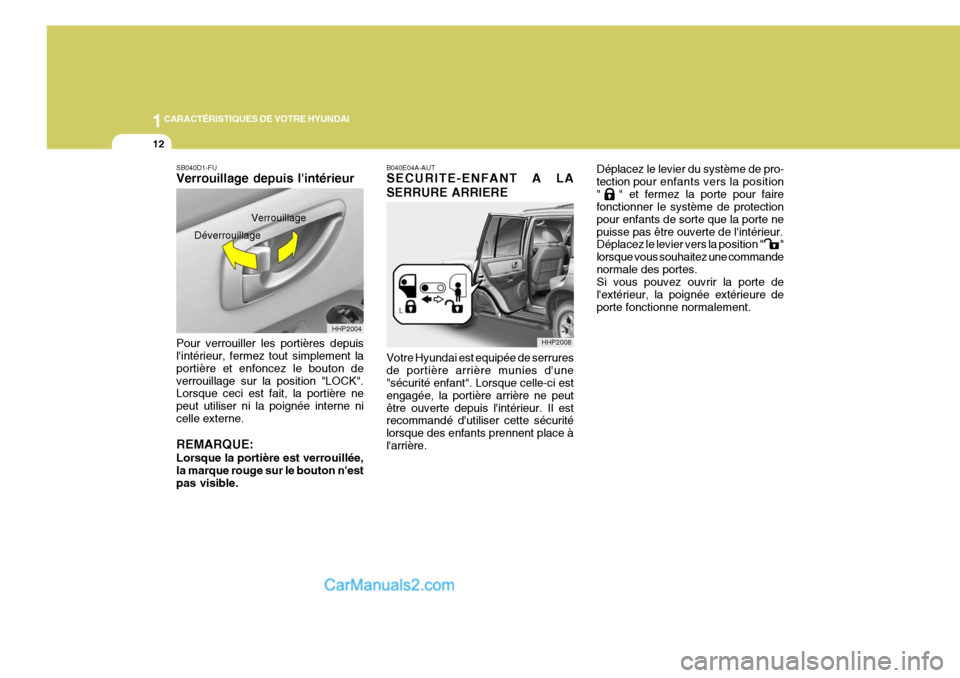

SB040D1-FU Verrouillage depuis l'intérieur Pour verrouiller les portières depuis l'intérieur, fermez tout simplement la portière et enfoncez le bouton deverrouillage sur la position "LOCK". Lorsque ceci est fait, la portière ne peut utiliser ni la poignée interne nicelle externe. REMARQUE: Lorsque la portière est verrouillée, la marque rouge sur le bouton n'estpas visible. B040E04A-AUT SECURITE-ENFANT A LA SERRURE ARRIERE Votre Hyundai est equipée de serrures de portière arrière munies d'une "sécurité enfant". Lorsque celle-ci est engagée, la portière arrière ne peutêtre ouverte depuis l'intérieur. Il est recommandé d'utiliser cette sécurité lorsque des enfants prennent place àl'arrière.
Déplacez le levier du système de pro-
tection pour
enfants vers la pos ition
" " et fermez la porte pour faire fonctionner le système de protection pour enfants de sorte que la porte nepuisse pas être ouverte de l'intérieur. Déplacez le levier vers la position " " lorsque vous souhaitez une commandenormale des portes. Si vous pouvez ouvrir la porte de l'extérieur, la poignée extérieure deporte fonctionne normalement.
Verrouillage
HHP2004 HHP2008
Déverrouillage

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
13

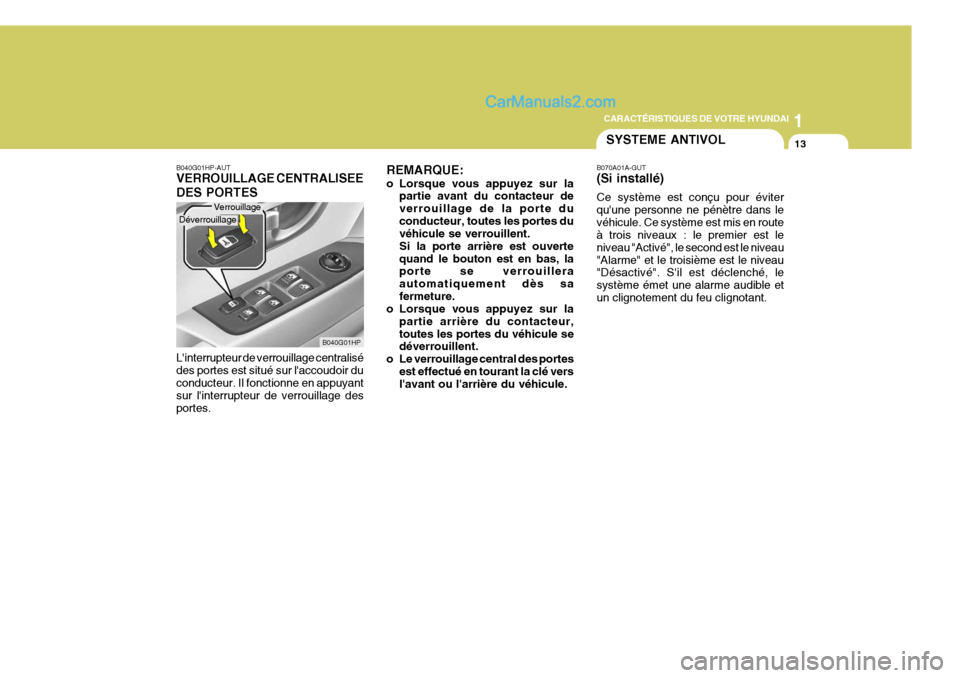

B040G01HP-AUT VERROUILLAGE CENTRALISEE DES PORTES L'interrupteur de verrouillage centralisé des portes est situé sur l'accoudoir du conducteur. Il fonctionne en appuyant sur l'interrupteur de verrouillage desportes.
Déverrouillage
B040G01HP
Verrouillage
SYSTEME ANTIVOL
REMARQUE:
o Lorsque vous appuyez sur la partie avant du contacteur de verrouillage de la porte duconducteur, toutes les portes du véhicule se verrouillent. Si la porte arrière est ouvertequand le bouton est en bas, la porte se verrouillera automatiquement dès safermeture.
o Lorsque vous appuyez sur la
partie arrière du contacteur,toutes les portes du véhicule se déverrouillent.
o Le verrouillage central des portes est effectué en tourant la clé versl'avant ou l'arrière du véhicule. B070A01A-GUT (Si installé) Ce système est conçu pour éviter qu'une personne ne pénètre dans levéhicule. Ce système est mis en route à trois niveaux : le premier est le niveau "Activé", le second est le niveau"Alarme" et le troisième est le niveau "Désactivé". S'il est déclenché, le système émet une alarme audible etun clignotement du feu clignotant.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
14
!

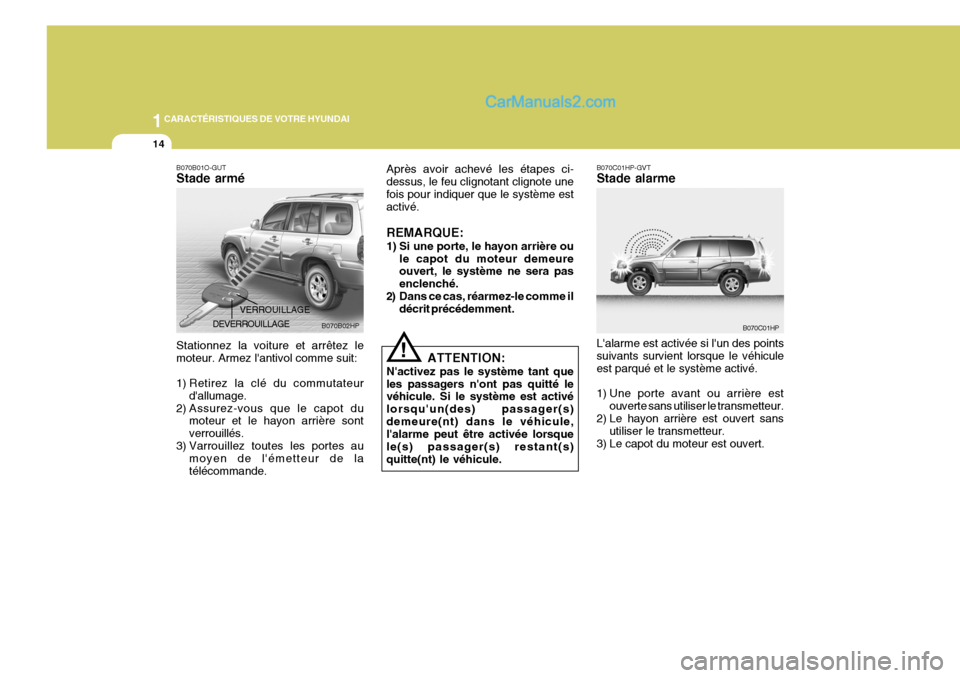

B070B01O-GUT Stade armé Stationnez la voiture et arrêtez le moteur. Armez l'antivol comme suit:
1) Retirez la clé du commutateur
d'allumage.
2) Assurez-vous que le capot du moteur et le hayon arrière sont verrouillés.
3) Varrouillez toutes les portes au moyen de l'émetteur de latélécommande. Après avoir achevé les étapes ci-dessus, le feu clignotant clignote unefois pour indiquer que le système est activé. REMARQUE:
1) Si une porte, le hayon arrière ou
le capot du moteur demeure ouvert, le système ne sera pas enclenché.
2) Dans ce cas, réarmez-le comme il décrit précédemment.
DEVERROUILLAGE B070B02HP
VERROUILLAGE B070C01HP-GVT Stade alarme L'alarme est activée si l'un des points suivants survient lorsque le véhicule est parqué et le système activé.
1) Une porte avant ou arrière est
ouverte sans utiliser le transmetteur.
2) Le hayon arrière est ouvert sans utiliser le transmetteur.
3) Le capot du moteur est ouvert.
B070C01HP
ATTENTION:
N'activez pas le système tant que les passagers n'ont pas quitté le véhicule. Si le système est activé lorsqu'un(des) passager(s)demeure(nt) dans le véhicule, l'alarme peut être activée lorsque le(s) passager(s) restant(s)quitte(nt) le véhicule.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
15
!

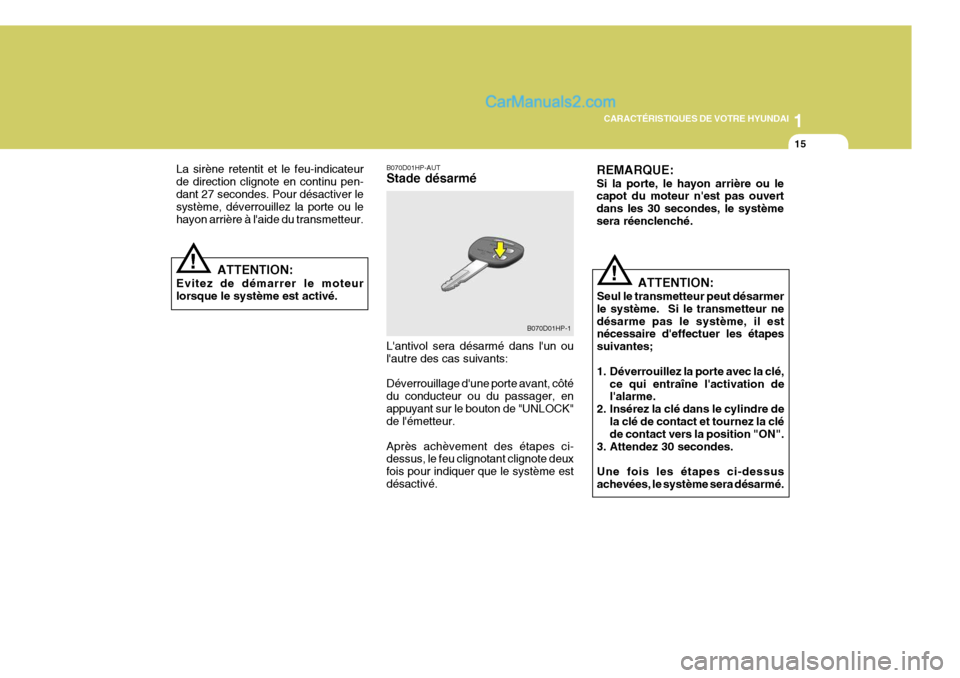

! B070D01HP-AUT Stade désarmé
ATTENTION:
Seul le transmetteur peut désarmer le système. Si le transmetteur nedésarme pas le système, il est nécessaire d'effectuer les étapes suivantes;
1. Déverrouillez la porte avec la clé, ce qui entraîne l'activation de l'alarme.
2. Insérez la clé dans le cylindre de la clé de contact et tournez la cléde contact vers la position "ON".
3. Attendez 30 secondes. Une fois les étapes ci-dessus achevées, le système sera désarmé.
B070D01HP-1
L'antivol sera désarmé dans l'un oul'autre des cas suivants: Déverrouillage d'une porte avant, côté du conducteur ou du passager, enappuyant sur le bouton de "UNLOCK" de l'émetteur. Après achèvement des étapes ci- dessus, le feu clignotant clignote deux fois pour indiquer que le système estdésactivé.
La sirène retentit et le feu-indicateurde direction clignote en continu pen-dant 27 secondes. Pour désactiver le système, déverrouillez la porte ou le hayon arrière à l'aide du transmetteur.
ATTENTION:
Evitez de démarrer le moteurlorsque le système est activé. REMARQUE: Si la porte, le hayon arrière ou le capot du moteur n'est pas ouvert dans les 30 secondes, le systèmesera réenclenché.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
16
2. Retirez le couvercle de batterie aprèsavoir séparé l'émetteur.
3. Retirez l'ancienne batterie de l'émetteur en incérant un tournevis dans l'orifice et notez la polarité.Assurez-vous que la polarité de la nouvelle batterie est la même (+dirigé vers le haut), puis l'insérerdans l'émetteur.
4. La repose se fait dans l'ordre in-
verse du démontage.
HMXOM033-3
OrificeBatterie
Couvercle de batterie
B070F01A-GUT Système d'accès sans clé (Si installé) Verrouillage des portes
1. Fermez toutes les portes.
2. Actionnez le bouton
"VERROUILLAGE" sur le transmetteur.
3. Au moment du verrouillage des portes, le feu clignotant clignote unefois pour indiquer que le système est activé.
Déverrouillage des portes
1. Actionnez le bouton "DEVERROUILLAGE" sur le transmetteur.
2. Au moment du déverrouillage des
portes, le feu clignotant clignote deuxfois pour indiquer le système est désactivé. B070E02HP-GUT Remplacement de la batterie Lorsque la batterie du transmetteur commence à s'affaiblir, il se peut quevous ayez à actionner plusieurs fois le bouton pour verrouiller ou déverrouiller les portes et la DEL ne s'allume pas.Remplacez la batterie dès que pos- sible. Type de batterie : CR1616 Instructions de remplacement : cruciforme.
HMXOM033-2
BoîtierEmetteur
1. Séparez le boîtier avec un tournevis cruciforme.
