2006 Hyundai Terracan Manuel du propriétaire (in French)

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
2INSTRUCTIONS POUR L'ENTRETIEN
SF020C2-BU
Procédures planifiées spécifiées
Il s'agit des procédures comme les
inspections, les réglages et les changements énumérés dans lestableaux de maintenance. Ces procédures doivent être exécutées aux intervalles indiqués dans le planningde maintenance afin de ne pas annuler la garantie. Bien qu'il soit fortement recommandé de les faire exécuter pardes techniciens formés en usine ou par le distributeur auprès de votre concessionnaire Hyundai, cesprocédures peuvent être exécutées dans n'importe quel point de service après-vente qualifié. Nous vous SF020D1-FU
Contrôles quotidiens de routine
Il s'agit des contrôles que vous devriez effectuer avant de prendre la route à bord de votre Hyundai ou lorsque vousremplissez le réservoir à carburant. La liste des points à contrôler est reproduite à la page 6-4.
SF020A1-FU Pour maintenir votre Hyundai en bon état de fonctionnement pendant un maximum de kilomètres, certainesprocédures d'entretien doivent être effectuées. Bien que les techniques de conception et de fabrication utiliséesaient permis de les réduire aux strict minimum, les travaux d'entretien qui restent requis revêtent la plus grandeimportance. Conformément aux clauses des garanties couvrant votre nouvelle voiture, la responsabilité vousincombe de veiller à ce que ces procédures d'entretien soient effectuées. Le carnet d'entretien quiaccompagne votre nouvelle voiture contient toutes les informations utiles concernant les garanties duconstructeur.
SF020B1-FF
Types d'entretien
Les travaux d'entretien requis pour
votre Hyundai peuvent être rangés en dewp grandes catégories:
o Les procédures du programme
d'entretien
o Les contrôles quotidiens de routine
o L'entretien par vos soins recommandons d'utiliser des pièces Hyundai d'origine pour toute réparationou changement nécessaire. D'autres pièces de qualité équivalente comme l'huile moteur, le liquide derefroidissement du moteur, l'huile d'essieu manuel ou auto, le liquide de frein, etc. non fournies par HyundaiMotor Company ou ses concessionnaires peuvent être utilisées sans nuire à la garantie mais veillez
toujours à ce que ces produits soient d'une qualité équivalente à celle des pièces Hyundai d'origine. Votrepasseport de service après-vente vous fournit plus d'informations sur la garantie.

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
3TRAVAUX DU PROGRAMME D'ENTRETIEN

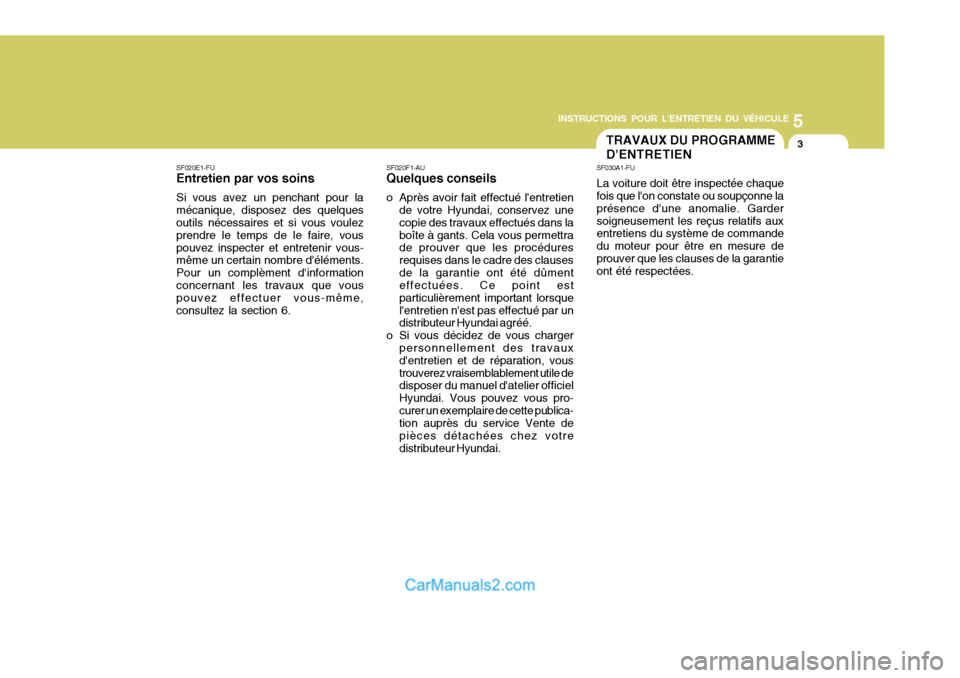

SF020E1-FU
Entretien par vos soins
Si vous avez un penchant pour la mécanique, disposez des quelques outils nécessaires et si vous voulez prendre le temps de le faire, vouspouvez inspecter et entretenir vous- même un certain nombre d'éléments. Pour un complèment d'informationconcernant les travaux que vous pouvez effectuer vous-même, consultez la section 6. SF020F1-AU
Quelques conseils
o Après avoir fait effectué l'entretien
de votre Hyundai, conservez une copie des travaux effectués dans laboîte à gants. Cela vous permettra de prouver que les procédures requises dans le cadre des clausesde la garantie ont été dûment effectuées. Ce point est particulièrement important lorsquel'entretien n'est pas effectué par un distributeur Hyundai agréé.
o Si vous décidez de vous charger personnellement des travaux d'entretien et de réparation, voustrouverez vraisemblablement utile de disposer du manuel d'atelier officiel Hyundai. Vous pouvez vous pro-curer un exemplaire de cette publica- tion auprès du service Vente de pièces détachées chez votredistributeur Hyundai. SF030A1-FU La voiture doit être inspectée chaque fois que l'on constate ou soupçonne la présence d'une anomalie. Gardersoigneusement les reçus relatifs aux entretiens du système de commande du moteur pour être en mesure deprouver que les clauses de la garantie ont été respectées.

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
4
!

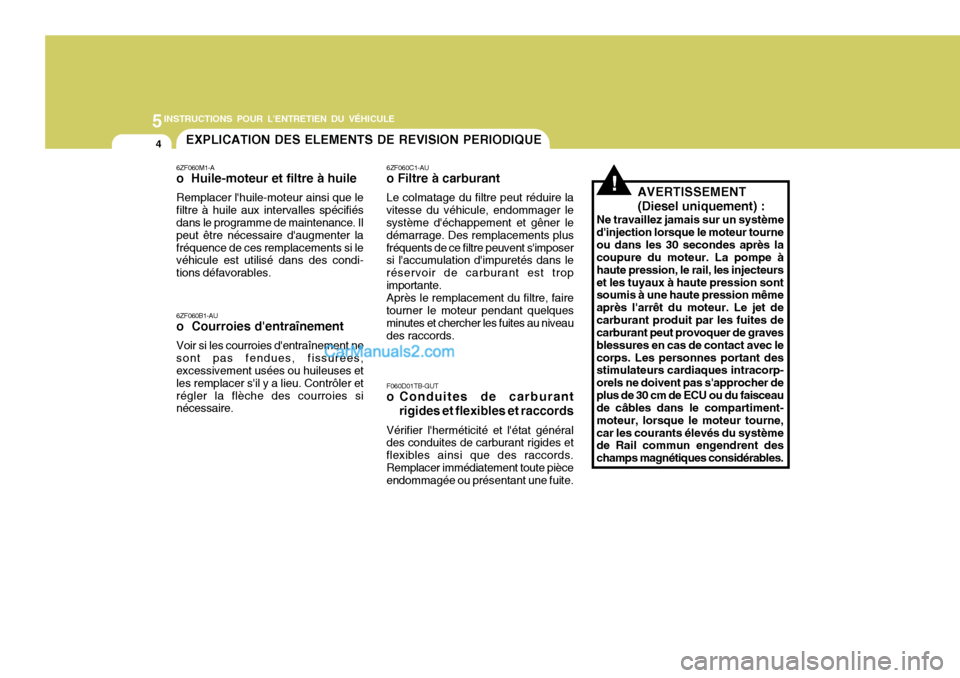

EXPLICATION DES ELEMENTS DE REVISION PERIODIQUE
6ZF060M1-A o Huile-moteur et filtre à huile Remplacer l'huile-moteur ainsi que le filtre à huile aux intervalles spécifiés dans le programme de maintenance. Il peut être nécessaire d'augmenter lafréquence de ces remplacements si le véhicule est utilisé dans des condi- tions défavorables. 6ZF060B1-AU o Courroies d'entraînement Voir si les courroies d'entraînement ne sont pas fendues, fissurées, excessivement usées ou huileuses et les remplacer s'il y a lieu. Contrôler etrégler la flèche des courroies si nécessaire. 6ZF060C1-AU
o Filtre à carburant
Le colmatage du filtre peut réduire la
vitesse du véhicule, endommager lesystème d'échappement et gêner le démarrage. Des remplacements plusfréquents de ce filtre peuvent s'imposer si l'accumulation d'impuretés dans le réservoir de carburant est tropimportante.
Après le remplacement du filtre, faire
tourner le moteur pendant quelques minutes et chercher les fuites au niveau des raccords. AVERTISSEMENT (Diesel uniquement) :
Ne travaillez jamais sur un système
d'injection lorsque le moteur tourne ou dans les 30 secondes après la coupure du moteur. La pompe à haute pression, le rail, les injecteurset les tuyaux à haute pression sont soumis à une haute pression même après l'arrêt du moteur. Le jet decarburant produit par les fuites de carburant peut provoquer de graves blessures en cas de contact avec lecorps. Les personnes portant des stimulateurs cardiaques intracorp- orels ne doivent pas s'approcher deplus de 30 cm de ECU ou du faisceau de câbles dans le compartiment- moteur, lorsque le moteur tourne,car les courants élevés du système de Rail commun engendrent des champs magnétiques considérables.
F060D01TB-GUT
o Conduites de carburant
rigides et flexibles et raccords
Vérifier l'herméticité et l'état général
des conduites de carburant rigides etflexibles ainsi que des raccords.Remplacer immédiatement toute pièce endommagée ou présentant une fuite.

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
5
6ZF060F1-AU
o Flexibles de ventilation de
carter-moteur
Examiner la surface des flexibles afin
de repérer toute trace de dommages thermiques et/ou mécaniques (caoutchoue dur ou cassant, fissures,déchirures, coupures, abrasion et hernies). Porter une attention particulière aux flexibles passant prèsde sources de chaleur intense telles que le collecteur d'échappement.
Vérifier le trajet des conduites : elles
ne doivent en aucun cas toucher unesource de chaleur, une arête aiguë ou un organe mobile capable de provoquerdes dommages thermiques ou mécaniques. Contrôler le serrage et l'herméticité de tous les colliers et lesaccouplements. Remplacer immédiatement tout flexible présentant des signes de détérioration ou dedommages.

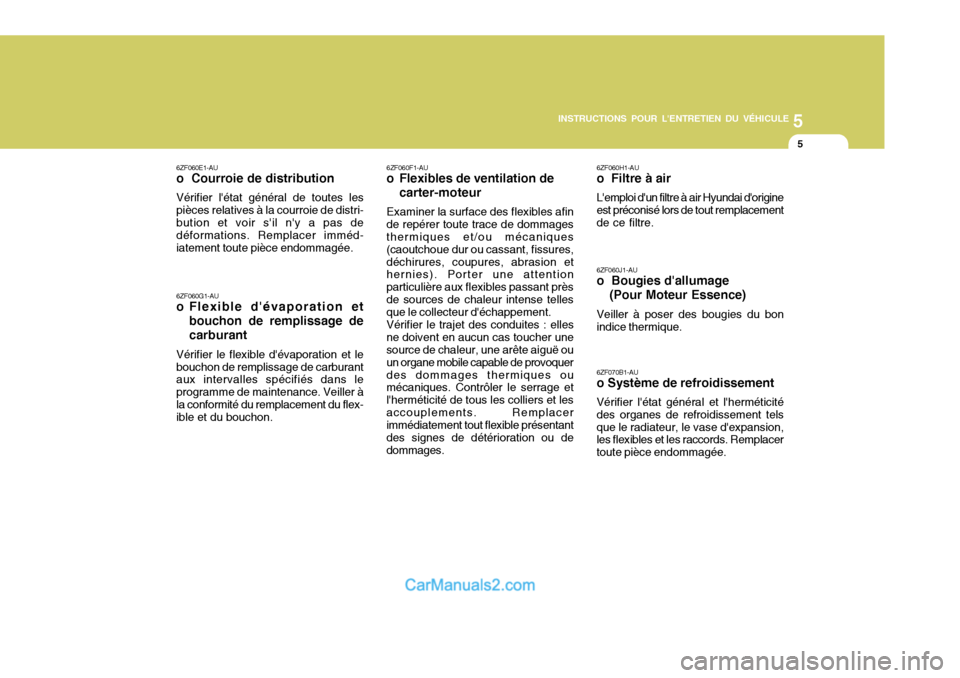

6ZF060E1-AU
o Courroie de distribution
Vérifier l'état général de toutes lespièces relatives à la courroie de distri- bution et voir s'il n'y a pas de déformations. Remplacer imméd-iatement toute pièce endommagée. 6ZF060G1-AU
o Flexible d'évaporation et
bouchon de remplissage de carburant
Vérifier le flexible d'évaporation et le bouchon de remplissage de carburant aux intervalles spécifiés dans le programme de maintenance. Veiller àla conformité du remplacement du flex- ible et du bouchon. 6ZF060H1-AU o Filtre à air L'emploi d'un filtre à air Hyundai d'origine est préconisé lors de tout remplacement de ce filtre. 6ZF060J1-AU o Bougies d'allumage
(Pour Moteur Essence)
Veiller à poser des bougies du bon indice thermique. 6ZF070B1-AU o Système de refroidissement Vérifier l'état général et l'herméticité des organes de refroidissement telsque le radiateur, le vase d'expansion, les flexibles et les raccords. Remplacer toute pièce endommagée.

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
6
6ZF070C1-AU o Liquide de refroidissement Remplacer le liquide de refroidissement aux intervalles spécifiés dans le programme de maintenance. 6ZF070D1-AU
o Huile d'ensemble boîte-pontmanuel
Vérifier l'huile d'ensemble boîte-pont manuel selon les indications duprogramme de maintenance. REMARQUE: Si le niveau d'huile est bas, chercher les fuites avant de faire l'appoint. Ne pas trop remplir. F070E02HP-GUT
o Liquide de la boîte de vitesses
automatique
Le niveau de liquide doit se trouver
dans la plage "CHAUDE" de la jauge d'huile après que le moteur et la boîte de vitesses soit à la températurenormale de fonctionnement. Vérifiez le niveau de liquide de la boîte de vitesses automatique lorsque le moteurfonctionne et lorsque la boîte de vitesses est au point mort avec le frein de stationnement correctement serré.Utilisez MOBIL DEXRON- II lors de
l'ajout ou du renouvellement de liquide.
6ZF070F1-AU
o Conduites de frein flexibles et
rigides
Vérifier visuellement l'état général et
chercher les éraflures, les fissures, les détériorations, les dommages et les fuites. Remplacer immédiatementtoute pièce endommagée. 6ZF070G2-AU
o Liquide de freins
Vérifier le niveau de liquide de freins
dans le réservoir. Il doit arriver entre les repères "MIN" et "MAX" latéraux du réservoir. Le liquide pour freinshydrauliques doit absolument être conforme à la norme DOT 3 ou DOT 4.
6ZF070H1-AU
o Tambours et garnitures de
frein arrière/frein de stationnement
Chercher les piqûres, brûlures fuites
de liquide, ruptures de pièce et signes d'usure excessive sur les tambours et garnitures de frein arrière. Examiner le système de frein de stationnement,levier et câbles compris. Consulter le manuel d'atelier pour les procédures d'intervention détaillées.

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
7

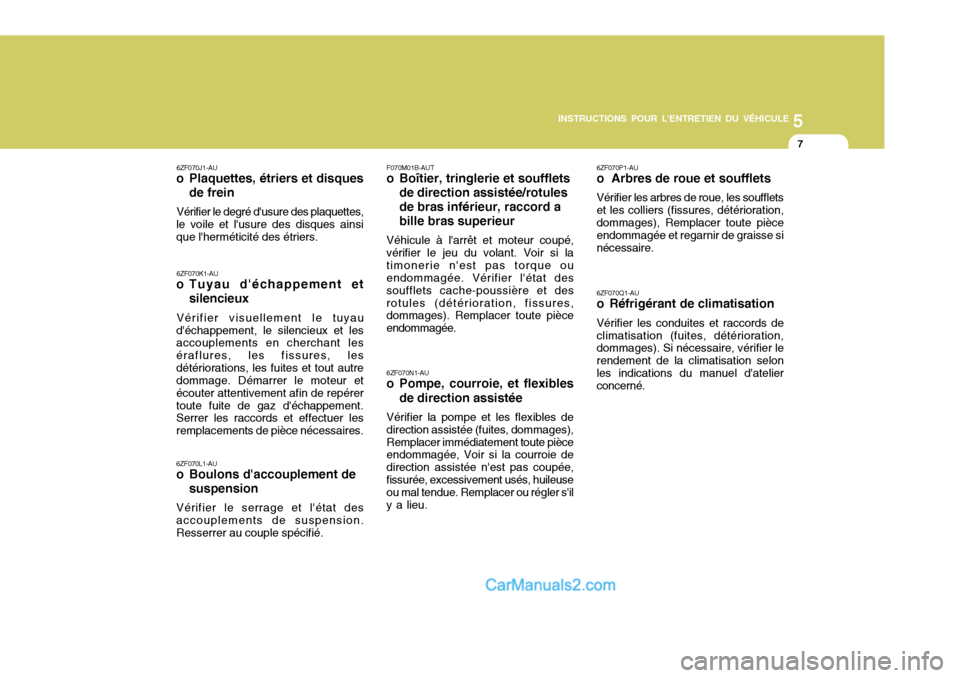

6ZF070J1-AU
o Plaquettes, étriers et disques
de frein
Vérifier le degré d'usure des plaquettes,
le voile et l'usure des disques ainsi que l'herméticité des étriers.
6ZF070K1-AU
o Tuyau d'échappement et
silencieux
Vérifier visuellement le tuyau
d'échappement, le silencieux et lesaccouplements en cherchant les éraflures, les fissures, lesdétériorations, les fuites et tout autre dommage. Démarrer le moteur et écouter attentivement afin de repérertoute fuite de gaz d'échappement. Serrer les raccords et effectuer les remplacements de pièce nécessaires. 6ZF070L1-AU
o Boulons d'accouplement de
suspension
Vérifier le serrage et l'état des accouplements de suspension. Resserrer au couple spécifié. F070M01B-AUT
o Boîtier, tringlerie et soufflets
de direction assistée/rotules de bras inférieur, raccord a bille bras superieur
Véhicule à l'arrêt et moteur coupé,
vérifier le jeu du volant. Voir si la timonerie n'est pas torque ou endommagée. Vérifier l'état des soufflets cache-poussière et desrotules (détérioration, fissures, dommages). Remplacer toute pièce endommagée.
6ZF070N1-AU
o Pompe, courroie, et flexibles
de direction assistée
Vérifier la pompe et les flexibles dedirection assistée (fuites, dommages),Remplacer immédiatement toute pièce endommagée, Voir si la courroie de direction assistée n'est pas coupée,fissurée, excessivement usés, huileuse ou mal tendue. Remplacer ou régler s'il y a lieu. 6ZF070P1-AU o Arbres de roue et soufflets Vérifier les arbres de roue, les soufflets et les colliers (fissures, détérioration, dommages), Remplacer toute pièce endommagée et regarnir de graisse sinécessaire. 6ZF070Q1-AU
o Réfrigérant de climatisation Vérifier les conduites et raccords de climatisation (fuites, détérioration, dommages). Si nécessaire, vérifier le rendement de la climatisation selonles indications du manuel d'atelier concerné.

6
COMPARTIMENT MOTEUR ....................................... 6-2
VERIFICATIONS GENERALES QUOTIDIENNES .... 6-4
VERIFICATION DE L'HUILE MOTEUR ..................... 6-5
VERIFIER LE LIQUIDE DE REFROIDISSEMENT .... 6-8 BOUGIES..................................................................... 6-9
REMPLACEMENT DU FILTRE A AIR .......................6-10
VERIFIER L'HUILE DE BOITE (MANUELLE) ...........6-13
VERIFIER LE LIQUIDE DE BOITE (AUTOMATIQUE) ...................................................... 6-15
VERIFIER LES FREI NS ............................................. 6-17
CONTROLE DU LIQUIDE D'EMBRAYAGE.............6-19
ENTRETIEN DU CONDITIONNEMENT D 'AIR .........6-19
CONTROLE DES COURROIESD'ENTRAINEMENT .................................................... 6-23
CONTROLE ET REMPLACEMENT DES FUSIBLES 6-24
CONTROLER DE LA BATTERIE ..............................6-26
CONTROLE DES VENTILATEURS DE REFROIDISSEMENT ................................................ 6-28
NIVEAU DU LIQUIDE DE LA SERVODIRECTION .. 6-28
FILTRE DE CARBURANT .........................................6-29
REMPLACEMENT DES AMPOULES DE PROJECTEUR .......................................................... 6-31
REGLAGE DU FAISCEAU DE PROJECTEUR .......6-32
WATTAGES DES L AMPES....................................... 6-35
DESCRIPTION DU PANNEAU DE FUSIBLES ........ 6-36
6
MECANIQUE POUR TOUS
Entretien par vos soins

6ENTRETIEN PAR VOS SOINS
2

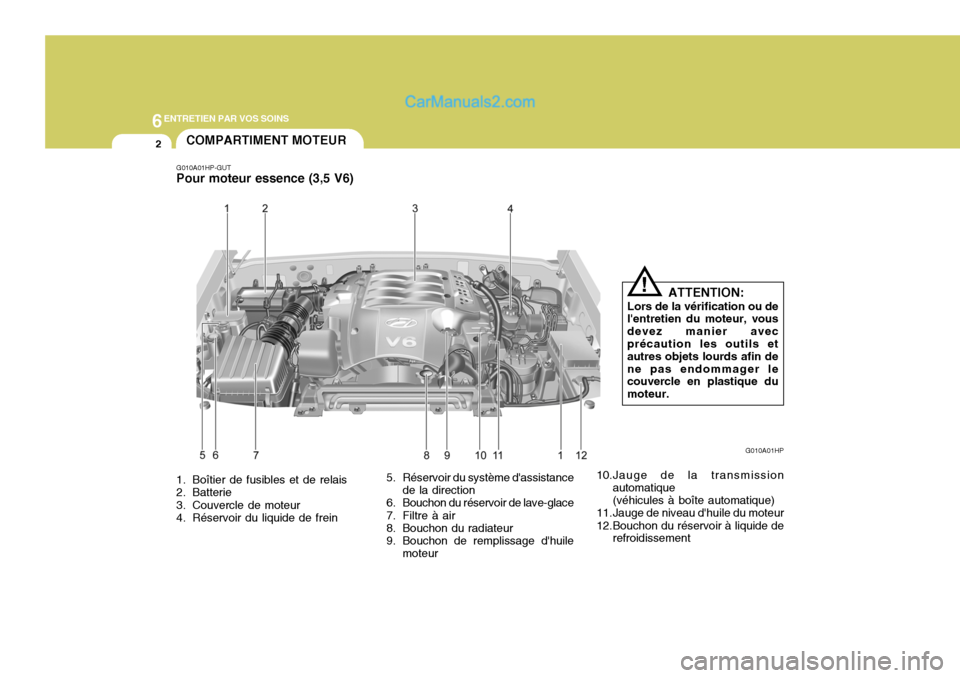

1. Boîtier de fusibles et de relais
2. Batterie
3. Couvercle de moteur
4. Réservoir du liquide de frein 5. Réservoir du système d'assistance
de la direction
6. Bouchon du réservoir de lave-glace
7. Filtre à air
8. Bouchon du radiateur
9. Bouchon de remplissage d'huile moteur 10.Jauge de la transmission
automatique(véhicules à boîte automatique)
11.Jauge de niveau d'huile du moteur
12.Bouchon du réservoir à liquide de refroidissement
G010A01HP-GUT Pour moteur essence (3,5 V6)
ATTENTION:
Lors de la vérification ou de
l'entretien du moteur, vous devez manier avec précaution les outils et autres objets lourds afin dene pas endommager le couvercle en plastique du moteur.
!
COMPARTIMENT MOTEUR
G010A01HP
