2006 Hyundai Terracan Manuel du propriétaire (in French)

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
105
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
105SYSTEME DE CLIMATISATION
B740A01HP

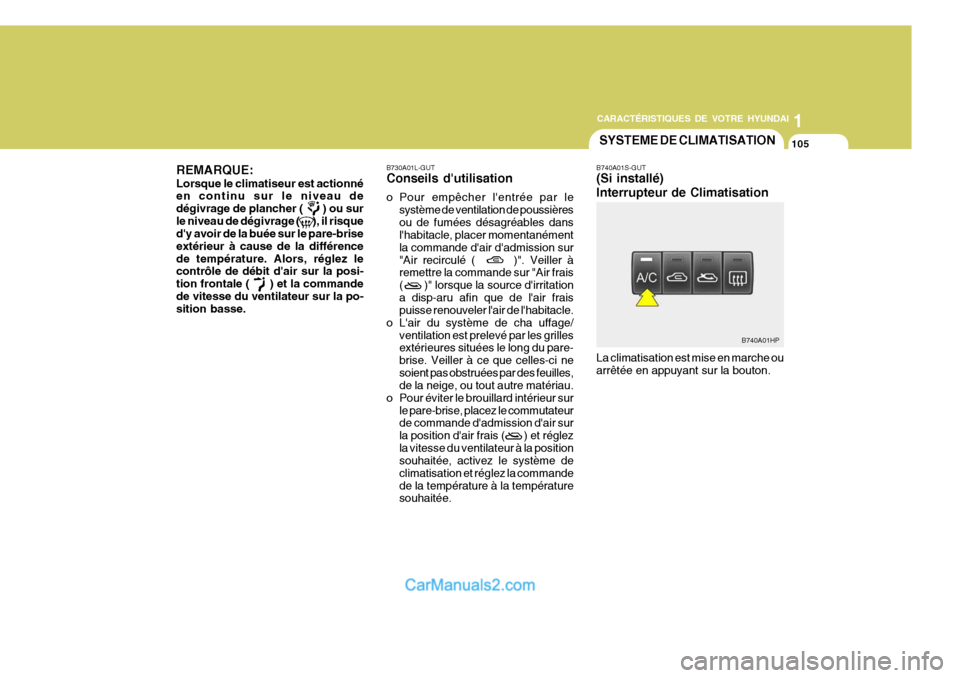

B730A01L-GUT Conseils d'utilisation
o Pour empêcher l'entrée par le
système de ventilation de poussières ou de fumées désagréables dans l'habitacle, placer momentanément la commande d'air d'admission sur"Air recirculé ( )". Veiller à remettre la commande sur "Air frais ( )" lorsque la source d'irritationa disp-aru afin que de l'air frais puisse renouveler l'air de l'habitacle.
o L'air du système de cha uffage/ ventilation est prelevé par les grillesextérieures situées le long du pare- brise. Veiller à ce que celles-ci nesoient pas obstruées par des feuilles, de la neige, ou tout autre matériau.
o Pour éviter le brouillard intérieur sur le pare-brise, placez le commutateurde commande d'admission d'air sur la position d'air frais ( ) et réglezla vitesse du ventilateur à la position souhaitée, activez le système de climatisation et réglez la commandede la température à la température souhaitée. B740A01S-GUT (Si installé) Interrupteur de Climatisation La climatisation est mise en marche ou arrêtée en appuyant sur la bouton.
REMARQUE: Lorsque le climatiseur est actionné en continu sur le niveau de dégivrage de plancher ( ) ou surle niveau de dégivrage ( ), il risque d'y avoir de la buée sur le pare-brise extérieur à cause de la différencede température. Alors, réglez le contrôle de débit d'air sur la posi- tion frontale ( ) et la commandede vitesse du ventilateur sur la po- sition basse.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
106
B740B01HP

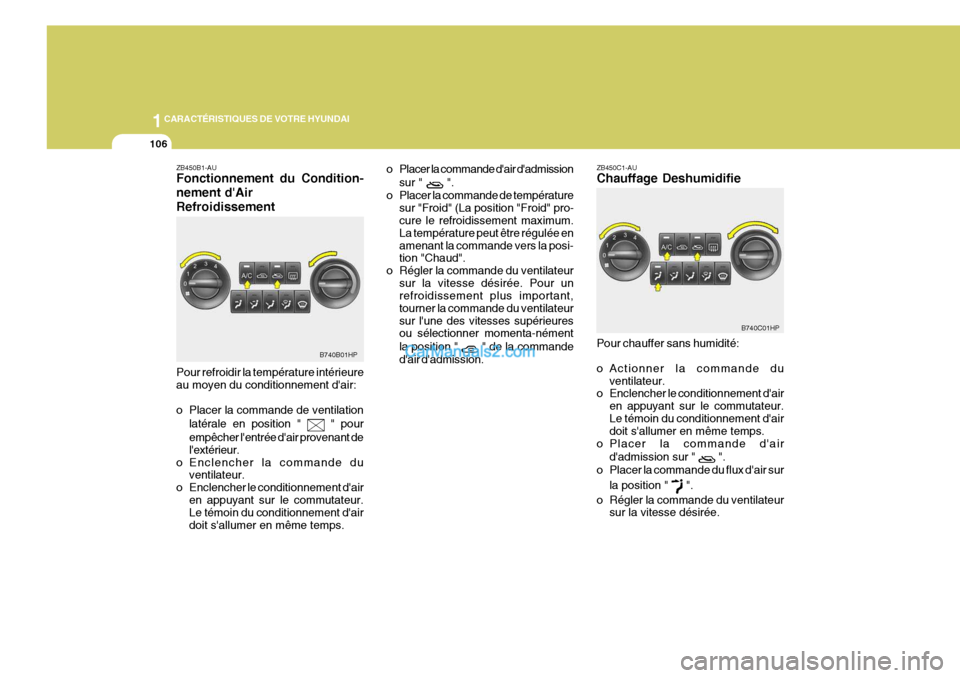

ZB450B1-AU Fonctionnement du Condition- nement d'AirRefroidissement Pour refroidir la température intérieure au moyen du conditionnement d'air:
o Placer la commande de ventilation
latérale en position "
" pour
empêcher l'entrée d'air provenant de l'extérieur.
o Enclencher la commande du ventilateur.
o Enclencher le conditionnement d'air en appuyant sur le commutateur. Le témoin du conditionnement d'air doit s'allumer en même temps. o Placer la commande d'air d'admission
sur "
".
o Placer la commande de température sur "Froid" (La position "Froid" pro- cure le refroidissement maximum. La température peut être régulée enamenant la commande vers la posi- tion "Chaud".
o Régler la commande du ventilateur
sur la vitesse désirée. Pour unrefroidissement plus important, tourner la commande du ventilateursur l'une des vitesses supérieures ou sélectionner momenta-nément la position "
" de la commande
d'air d'admission.
B740C01HP
ZB450C1-AU Chauffage Deshumidifie Pour chauffer sans humidité:
o Actionner la commande du
ventilateur.
o Enclencher le conditionnement d'air
en appuyant sur le commutateur. Le témoin du conditionnement d'air doit s'allumer en même temps.
o Placer la commande d'air
d'admission sur "
".
o Placer la commande du flux d'air sur
la position "
".
o Régler la commande du ventilateur sur la vitesse désirée.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
107
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
107

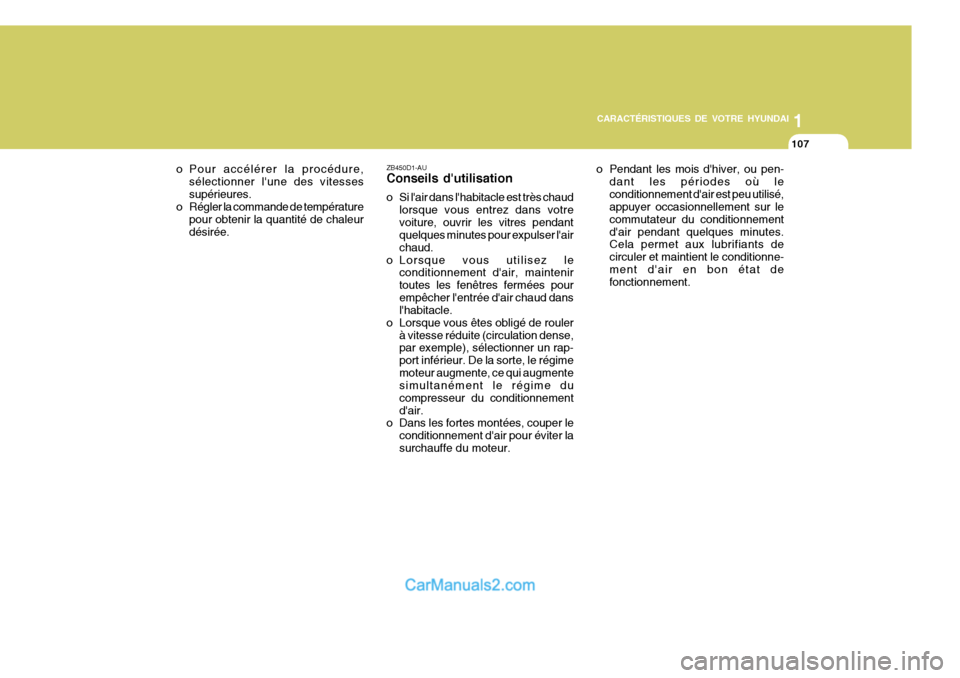

o Pour accélérer la procédure, sélectionner l'une des vitesses supérieures.
o Régler la commande de température
pour obtenir la quantité de chaleurdésirée. ZB450D1-AU Conseils d'utilisation
o Si l'air dans l'habitacle est très chaud
lorsque vous entrez dans votre voiture, ouvrir les vitres pendant quelques minutes pour expulser l'air chaud.
o Lorsque vous utilisez le conditionnement d'air, maintenirtoutes les fenêtres fermées pourempêcher l'entrée d'air chaud dans l'habitacle.
o Lorsque vous êtes obligé de rouler à vitesse réduite (circulation dense,par exemple), sélectionner un rap- port inférieur. De la sorte, le régimemoteur augmente, ce qui augmente simultanément le régime du compresseur du conditionnementd'air.
o Dans les fortes montées, couper le
conditionnement d'air pour éviter lasurchauffe du moteur. o Pendant les mois d'hiver, ou pen-
dant les périodes où leconditionnement d'air est peu utilisé, appuyer occasionnellement sur le commutateur du conditionnementd'air pendant quelques minutes. Cela permet aux lubrifiants de circuler et maintient le conditionne-ment d'air en bon état de fonctionnement.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
108COMMANDE DE CHAUFFAGE ET DE REFROIDISSEMENTAUTOMATIQUE

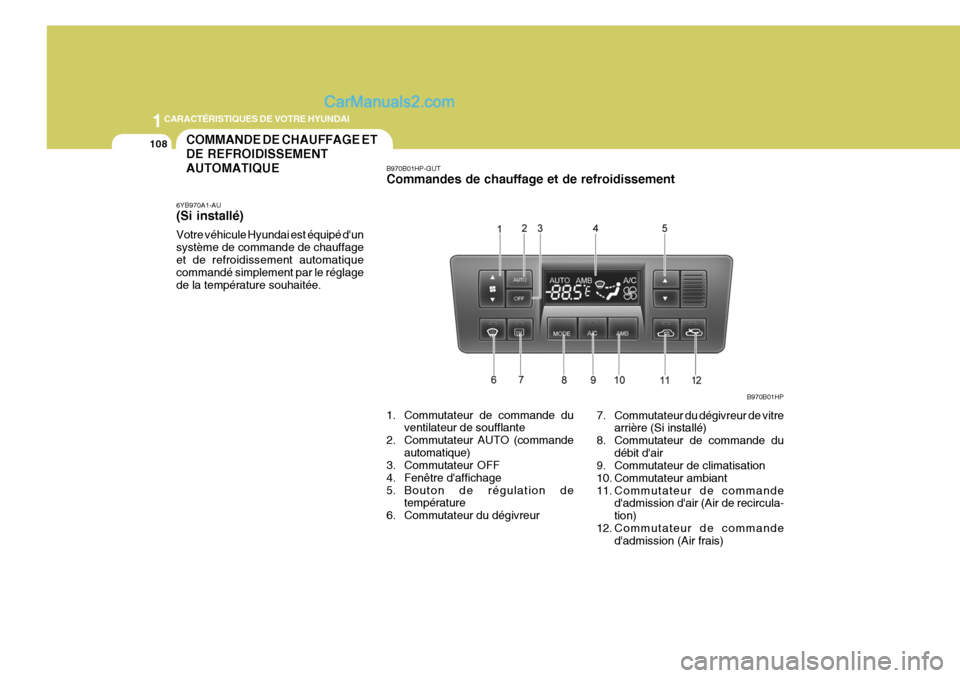

6YB970A1-AU (Si installé) Votre véhicule Hyundai est équipé d'un système de commande de chauffageet de refroidissement automatique commandé simplement par le réglage de la température souhaitée. B970B01HP-GUT Commandes de chauffage et de refroidissement
1. Commutateur de commande du
ventilateur de soufflante
2. Commutateur AUTO (commande
automatique)
3. Commutateur OFF
4. Fenêtre d'affichage
5. Bouton de régulation de température
6. Commutateur du dégivreur 7. Commutateur du dégivreur de vitre
arrière (Si installé)
8. Commutateur de commande du débit d'air
9. Commutateur de climatisation
10. Commutateur ambiant
11. Commutateur de commande d'admission d'air (Air de recircula-tion)
12. Commutateur de commande d'admission (Air frais) B970B01HP

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
109
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
109
HHP2138 HHP2142
B970C02L-GUT FONCTIONNEMENT AUTOMATIQUE Le système FATC (commande de température entièrement automatique) commande automatiquement le chauffage et le refroidissement enprocédant comme suit:
1. Appuyez sur le bouton "AUTO".
L'indicateur lumineux s'allume et, simultanément, les modes niveau visage, sol et/ou deux niveaux ainsique la vitesse du ventilateur et le climatiseur sont commandés automatiquement. 2. Actionnez le bouton "TEMP" pour
régler la température souhaitée. La température augmente jusqu'à atteindre la température maximalede 32°C en actionnant le bouton. Chaque actionnement du bouton entraîne une augmentation de latempérature de 0,5°C. La température diminue jusqu'à atteindre la température minimalede 17°C en appuyant sur le bouton. Chaque actionnement du bouton entraîne une diminution de latempérature de 0,5°C. REMARQUE: Si la batterie a été déchargée ou déconnectée, le mode Température est réinitialisé en degré centigrade.Ceci est une condition normale et vous pouvez régler le mode Température de centigrade enfahrenheit comme suit; Actionnez le bouton TEMP pendant 3 secondes ou plus alors que lebouton
AMB est maintenu enfoncé.
Cet affichage indique que l'unité detempérature est réglée encentigrades ou en fahrenheit. (°C

°F ou °F


°C)

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
110
HHP2096
HHP2147

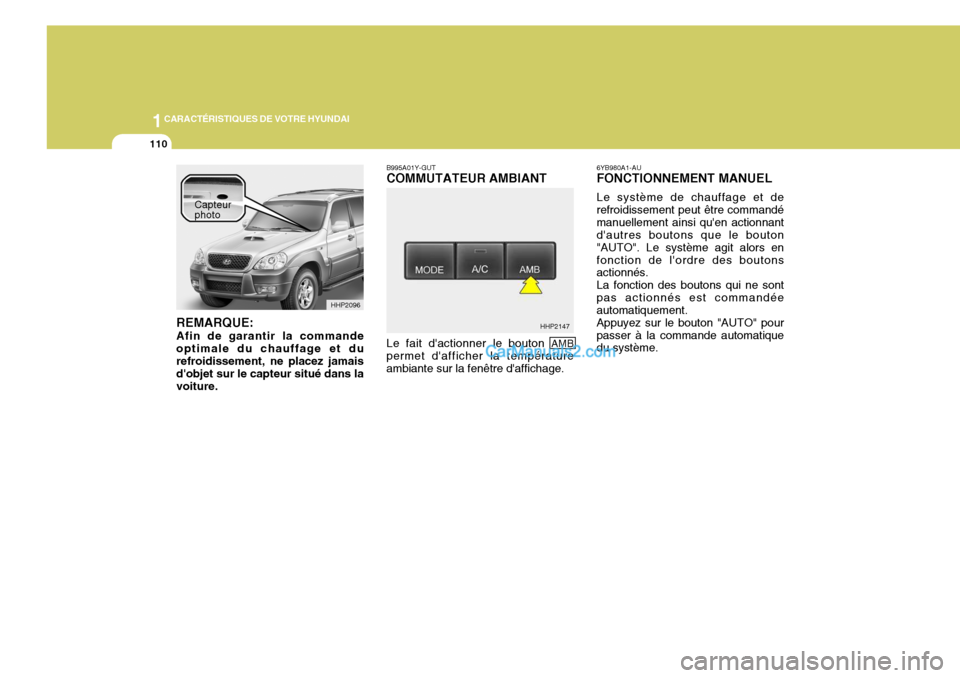

REMARQUE: Afin de garantir la commande optimale du chauffage et durefroidissement, ne placez jamais d'objet sur le capteur situé dans la voiture. B995A01Y-GUT COMMUTATEUR AMBIANT Le fait d'actionner le bouton
AMB
permet d'afficher la température ambiante sur la fenêtre d'affichage. 6YB980A1-AU FONCTIONNEMENT MANUEL Le système de chauffage et de refroidissement peut être commandémanuellement ainsi qu'en actionnant d'autres boutons que le bouton "AUTO". Le système agit alors enfonction de l'ordre des boutons actionnés. La fonction des boutons qui ne sontpas actionnés est commandée automatiquement. Appuyez sur le bouton "AUTO" pourpasser à la commande automatique du système.
Capteur photo

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
111
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
111
HHP2137 B980C01HP

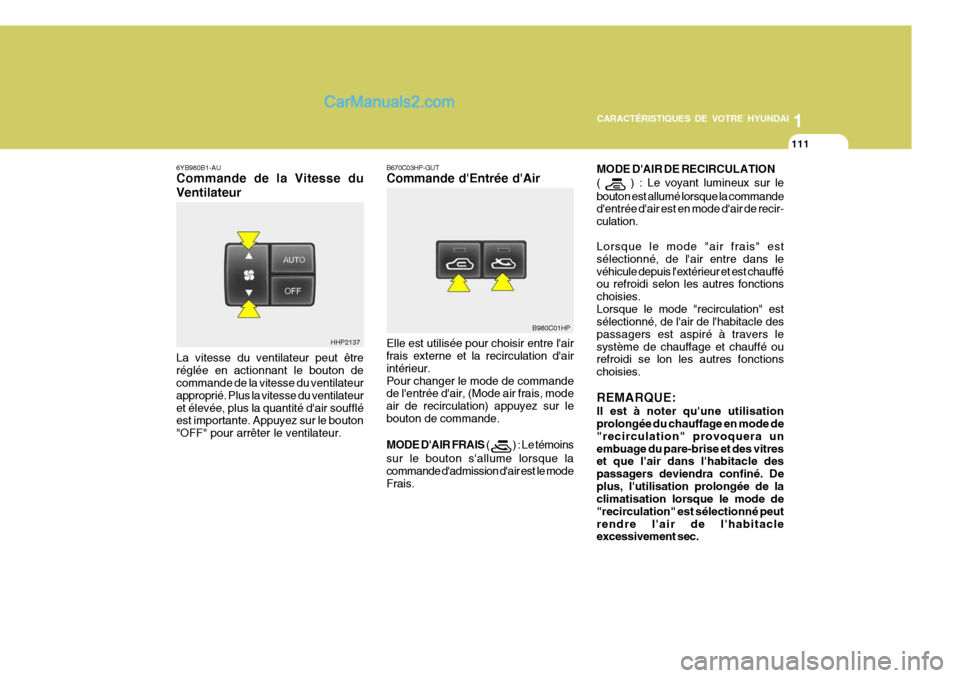

6YB980B1-AU Commande de la Vitesse du Ventilateur La vitesse du ventilateur peut être réglée en actionnant le bouton de commande de la vitesse du ventilateur approprié. Plus la vitesse du ventilateuret élevée, plus la quantité d'air soufflé est importante. Appuyez sur le bouton "OFF" pour arrêter le ventilateur. B670C03HP-GUT Commande d'Entrée d'Air Elle est utilisée pour choisir entre l'air frais externe et la recirculation d'air intérieur.Pour changer le mode de commande de l'entrée d'air, (Mode air frais, mode air de recirculation) appuyez sur lebouton de commande. MODE D'AIR FRAIS
(
) : Le témoins
sur le bouton s'allume lorsque la commande d'admission d'air est le modeFrais. MODE D'AIR DE RECIRCULATION (
) : Le voyant lumineux sur le
bouton est allumé lorsque la commande d'entrée d'air est en mode d'air de recir- culation. Lorsque le mode "air frais" est sélectionné, de l'air entre dans levéhicule depuis l'extérieur et est chauffé ou refroidi selon les autres fonctions choisies.Lorsque le mode "recirculation" est sélectionné, de l'air de l'habitacle des passagers est aspiré à travers lesystème de chauffage et chauffé ou refroidi se lon les autres fonctions choisies. REMARQUE: Il est à noter qu'une utilisation prolongée du chauffage en mode de "recirculation" provoquera unembuage du pare-brise et des vitres et que l'air dans l'habitacle des passagers deviendra confiné. Deplus, l'utilisation prolongée de la climatisation lorsque le mode de "recirculation" est sélectionné peutrendre l'air de l'habitacle excessivement sec.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
112

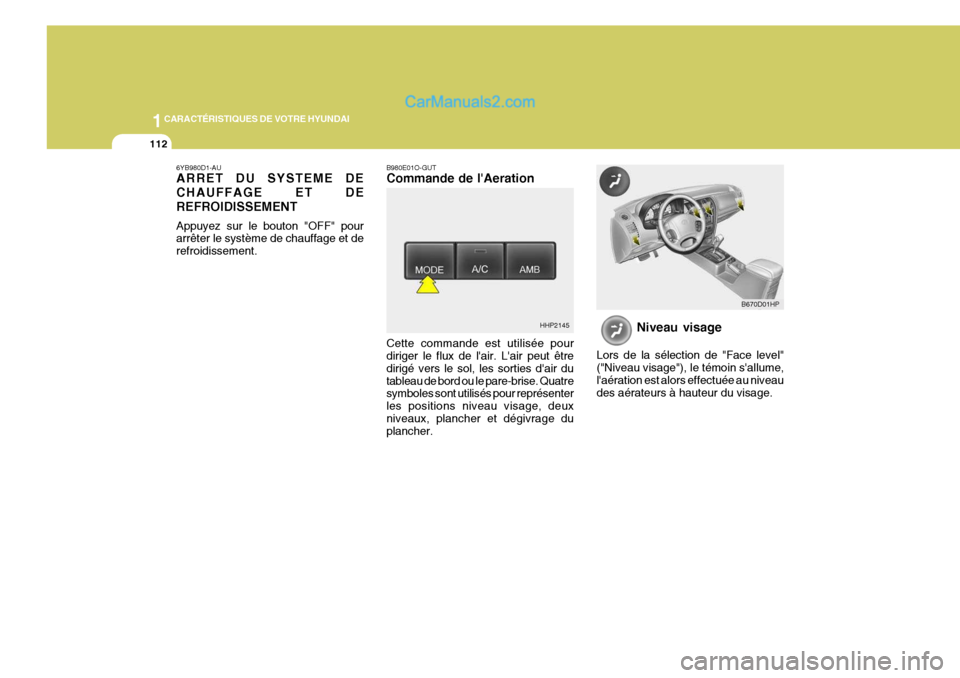

6YB980D1-AU ARRET DU SYSTEME DE CHAUFFAGE ET DEREFROIDISSEMENT Appuyez sur le bouton "OFF" pour arrêter le système de chauffage et de refroidissement. B980E01O-GUT Commande de l'Aeration Cette commande est utilisée pour diriger le flux de l'air. L'air peut être dirigé vers le sol, les sorties d'air dutableau de bord ou le pare-brise. Quatre symboles sont utilisés pour représenter les positions niveau visage, deuxniveaux, plancher et dégivrage du plancher. Niveau visage
Lors de la sélection de "Face level" ("Niveau visage"), le témoin s'allume, l'aération est alors effectuée au niveau des aérateurs à hauteur du visage.
B670D01HP
HHP2145
