CARACTÉRISTIQUES DE VOTRE HYUNDAI
115
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
115INSTALLATION STEREO
ZB500A1-AU Principe de fonctionnement de l'auto-radio Les signaux radio AM et FM sont diffusés à partir d'émetteurs situés dans votre voisinage. Ils sont captés par l'antenne de la voiture et parviennent àl'appareil radio. Lorsque le signal radio est puissant, la radio est en mesure de reproduire un son de grande qualité.Toutefois, dans certains cas, les signaux captés par l'antenne sont trop faibles, soit parce que la stationémettrice est éloignée, soit parce que d'autres stations émettrices perturbent la réception, ou encore parce que vouscirculez à proximité d'immeubles, ponts, ou autres obstacles de grandesdimensions qui interceptent lessignaux. La réception des signaux AM (ondes longues et moyennes) est généralement meilleure que laréception en FM parce que la fréquence de transmission de ces signaux est basse. Les ondes radio à bassefréquence sont donc plus longues et peuvent suivre la courbe de la terre au lieu de devoir parvenir en ligne droite àl'antenne comme dans le cas des ondes FM. En outre, elles peuvent contourner les obstacles. Il en résulte que la dis-tance à laquelle se trouve les émetteurs diffusant en AM peut être nettement plus grande sans nuire à la réception.
Ionosphèreles émissions en FM sonttransmises en haute fréquence, desorte que les ondes correspondantes voyagent en ligne droite et ne peuvent suivre la courbe de la terre. Il en résulteque la réception des émissions en FM s'affaiblit rapidement lorsque vous vous éloignez de l'émetteur. En outre, lessignaux FM sont interceptés par les immeubles, les montagnes ou autres obstacles. Les conditions d'écoute quien résultent pourraient vous faire croire à une défectuosité de votre autoradio alors qu'il n'en est rien. Les conditionsde réception évoquées ci-dessous sont normales et n'indiquent pas un problème à la radio:
B750A02L
Montagnes
BâtimentsPonts métalliquesPropagation libre
B750A03L
B750A01L Zone de distortion
Réception FM
IonosphèreRéception AMIonosphèreStation de radio FM

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
116
o Fading - Lorsque votre voitures'éloigne de la station émettrice, le signal s'affaiblit et le son s'atténue.Lorsque le phénomène se produit, la seule solution consiste à choisir un autre émetteur moins éloigné.
o Sifflement/statique - Un faible sig- nal FM ou un obstacle importantentre la station émettrice et votrevoiture peut perturber le signal et entraîner des bruits parasites. Le réglage des aiguës peut atténuer cephénomène jusqu'à ce que l'obstacle soit dépassé. o Changement de station - Lorsque le
signal FM de la station sélectionnée commence à s'affaiblir, le signal pluspuissant d'une station plus proche peut devenir audible. La raison est la suivante : votre radio est conçuepour syntoniser les signaux les plus clairs. Lorsque le phénomène se produit, choisissez une autre sta-tion plus puissante. o Annulation multidirectionnelle - Les
signaux radio provenant dedifférentes directions peuvent occasionner une distortiondu sig- nal. Ce phénomène peut êtreprovoqué par le signal direct et le signal réfléchi provenant de la même station de radio, ou par des signauxprovenant de deux stations dont les fréquences sont voisines. Le cas échéant, sélectionnez une autre sta-tion jusqu'à ce que la cause du problème ait disparu.
B750A04L B750A05L

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
117
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
117SOIN DU DISQUE
JB580B1-AU Manipulation appropriée Manipulez votre disque comme il est montré. Ne l'échappez surtout pas.Tenez-le de sorte que vous ne laissiez pas de traces de doigts sur sa surface. S'il est égratigné, le capteur risque desauter les pistes de signal. N'appliquez pas de ruban, papier ou étiquettes gommées sur le disque.
B850A01L
!
!
B750B02Y-AUT Utilisation d'un téléphone cellulaire ou d'un système detélécommunication Lorsqu'un téléphone cellulaire est utilisé dans un véhicule, un équipement au- dio peut engendrer du bruit. Ceci nesignifie pas que l'équipement audio est défaillant. Dans ce cas, utilisez le téléphone cellulaire à un endroit le pluséloigné possible de l'équipement au- dio.
PRECAUTION :
Lorsque vous utilisez un système de communication tel qu'un téléphone cellulaire ou une radio dans un véhicule, une antenneexterne séparée doit être ajustée. Lorsqu'un téléphone cellulaire ou une radio est utilisé en utilisant uneantenne interne, il y a risque d'interférence avec le système électrique du véhicule et ceci ris-que d'affecter considérablement le fonctionnement sûr du véhicule. AVERTISSEMENT:
N'utilisez pas un téléphone cellulaire lorsque vous conduisez, vous devez stopper le véhicule à un endroit sûr afin d'utiliser untéléphone cellulaire.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
120
de se coincer dans le mécanisme d'entraînement lorsque vousessayez d'éjecter la cassette. Ne laissez pas une cassette exposée à de fortes températures ou unehumidité élevée comme sur le tab- leau de bord ou dans le lecteur de cassettes. Si une cassette estextrêmement chaude ou froide, laissez-la atteindre une température modérée avant de la mettre dans lelecteur de cassettes.
o Toujours s'assurer que la bande est
parfaitement enroulée autour desbobines avant d'introduire la cas- sette dans le lecteur. Au besoin, introduire un crayon dans l'un desaxes d'entrâinement de la cassette pour retendre la bande.
B860A03L
REMARQUE: Regardez la cassette avant de l'insérer. Si la cassette est trop lâche,resserrez-la en tournant un des petits moyeux avec un crayon ou votre doigt. Si l'étiquette est en trainde se décoller, ne mettez pas la cassette dans l'appareil. Elle risque
ANTENNE
B870C01HP
B870A01A-GUT Antenne à tige fixe (Si installé) Votre véhicule utilise une antenne à tige fixe pour recevoir les signaux de radiodiffusion AM et FM.Cette antenne est démontable. Pour la démonter, tournez l'antenne dans le sens inverse des aiguilles d'une montre.Pour la monter, tournez l'antenne dans le sens des aiguilles d'une montre.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
121
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
121
!
ATTENTION:
o Ne nettoyez pas le côté intérieur de la glace latérale arrière avec un nettoyeur de glace abrasif, nin'utilisez un racloir pour enlever les dépôts étrangers de la sur- face intérieure de la glace carcela risque d'endommager les éléments de l'antenne.
o Evitez d'ajouter un revêtement
métallique tel que Ni, Cd, etc.Cela risque de perturber la réception des signaux deradiodiffusion AM et FM.
ATTENTION:

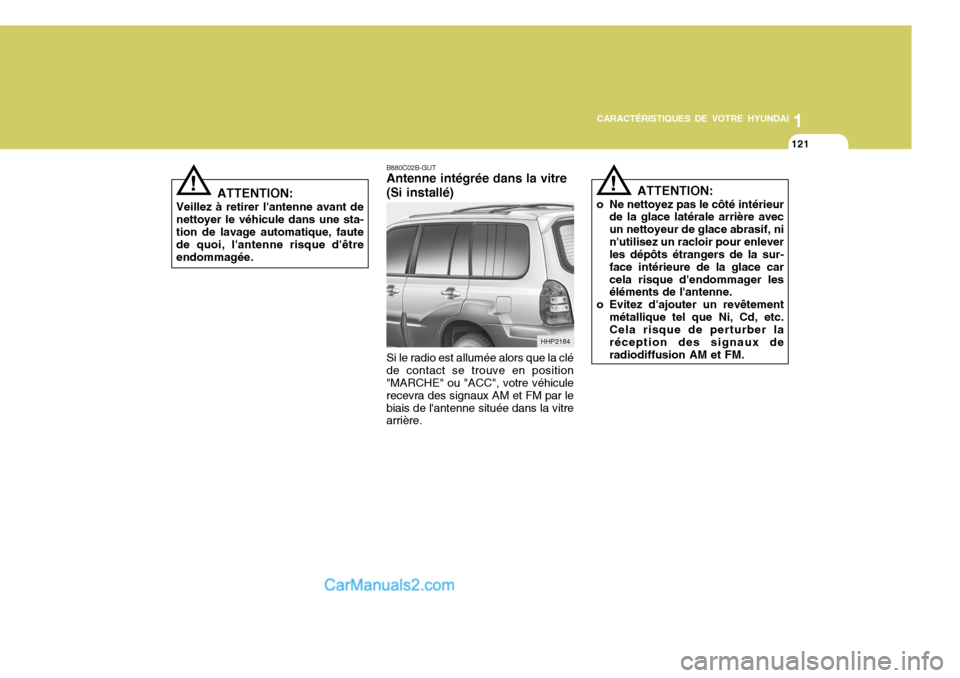

Veillez à retirer l'antenne avant denettoyer le véhicule dans une sta- tion de lavage automatique, faute de quoi, l'antenne risque d'êtreendommagée.! B880C02B-GUT Antenne intégrée dans la vitre (Si installé) Si le radio est allumée alors que la clé de contact se trouve en position "MARCHE" ou "ACC", votre véhicule recevra des signaux AM et FM par lebiais de l'antenne située dans la vitre arrière.
HHP2184

6
ENTRETIEN PAR VOS SOINS
9
ZG050C1-AU
Vérifier le niveau du liquide de refroidissement
Le niveau du liquide de
refroidissement est visible sur le côté du réservoir en plastique. Le niveau doit se situer entre les repères "LOW"et "FULL" situés sur le réservoir. Si le niveau est en-dessous du repère "LOW", ajouter du liquide pour leramener entre les repères "LOW" et "FULL". Si le niveau est bas, rechercher les fuites éventuelles etvérifier fréquemment le niveau de liquide. Si le niveau descend à nouveau, amenez la voiture chez votredistributeur Hyundai pour qu'il procède à une inspection et détermine l'origine du problème.
HHP5005
BOUGIES
G060A01HP-GUT
(Moteur Essence)
Votre moteur a été équipé à l'origine
de bougies d'allumage à pointes en platine. Les bougies à pointes en platine
durent plus longtemps que les bou-gies d'allumage conventionnelles et peuvent être identifiées par les lignes bleues sur le culot en céramique.
REMARQUE: Ne nettoyer pas ou ne procéder à
aucune modification sur l'écartement des bougies d'allumage à pointes en platine. 1,0 ~ 1,1mm
G060A01L G060B01HP-GUT Remplacement des bougies Les bougies doivent être remplacées avec la périodicité indiquée au chapitre 5, dans le programme d'entretien du véhicule, ou lorsque le moteur montredes signes de faiblesse indiquant la nécessité d'un remplacement, Parmi les symptômes d'usure des bougies,citons les ratés, une augmentation de la consommation, des accélérations moins vives, etc. Lorsque vousremplacez les bougies, utilisez toujours des bougies recommandées par Hyundai. L'utilisation d'autres bou-gies peut se traduire par un maque d'efficacité, des interférences dans la réception radio ou des dégâtsmécaniques. Bougies recommandées:
RC10PYPB4 (CHAMPION) PFR5N-11 (NGK)

6
ENTRETIEN PAR VOS SOINS
25
G200B02HP-GUT
Remplacer un fusible
Vous trouverez la boîte à fusibles pour les témoins et les autres accessoiresélectriques sous le tableau d'instruments sur le côté du conducteur. A l'intérieur du boîtier se trouve la listedes circuits protégés par les différents fusibles. Si une ampoule ou un accessoire électrique cesse de fonctionner, il est possible qu'un fusible soit grillé. Si c'est le cas, la bande métallique àl'intérieur du fusible est fondue. Pour vérifier si un fusible est grillé, suivre la procédure suivante:
G200B01HP 1. Conper l'allumage et les autres
commutateurs.
2. Ouvrez la boîte à fusibles et examinez chaque fusible. Retirez chaque fusible en le tirant versvous (un petit "extracteur de fus- ible" se trouvant dans la boîte à fusibles et la boîte à relais dans lecompartiment-moteur simplifie cette opération).
Bon
HHP4002 G200B02L
3. Vérifier tous les fusibles même après avoir trouvé un fusible fondu. 4. Remplacer le fusible fondu en
introduisant à sa place un fusible en bon état. Le fusible doit s'adapter sans aucun jeu. Dans le cas contraire, faire réparer le porte-fusible par un distributeur Hyundai. Si vous n'avez pas de fusible de rechange sous la main, utilisez lefusible d'un accessoire dont vous pouvez vous passer momentanément, par exemple lefusible de la radio ou de l'allume- cigare. Ne pas oublier de remplacer le fusible emprunté. Fondu
